1. Triangulo de
Einthoven- sist
triaxial y hexaxial
JULIAN CAMILO ESPAÑA SAAVEDRA 1210150

2. Derivaciones en plano
frontal
• BIPOLARES DI DII DIII
• UNIPOLARES AVR AVL AVF
• Las derivaciones bipolares, registran las diferencias de
potencial eléctrico entre los dos electrodos seleccionados:
• DI: Brazo izquierdo (+) Brazo derecho (-)
• DII: Pierna izquierda (+) Brazo derecho (-)
• DIII: Pierna izquierda (+) Brazo izquierdo(-)
• (Pierna derecha=polo a tierra)

4. Triangulo de Einthoven
• Derivaciones estándar corresponden a los tres lados del
triangulo equilátero; en el cual el corazón es ubicado en el
centro.

5. Ley de Einthoven
• Si se conocen 2 de las 3 derivaciones, se puede
determinar matemáticamente la tercera:
Ej/ 1+2=3
3-2=1
3-1=2

6. Unipolares
Goldberger, postuló que:
aVR+aVL+aVF= 0 (cero)
Relación matemática entre uni y bipolares quedó así:
aVR= -DI+DII/2 aVL= DI-DIII/2
aVF= DII+DIII/2

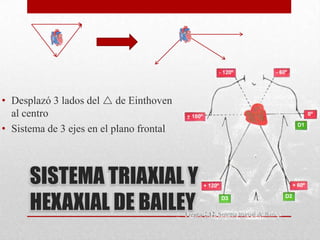

7. • Desplazó 3 lados del  de Einthoven
al centro
• Sistema de 3 ejes en el plano frontal
SISTEMA TRIAXIAL Y
HEXAXIAL DE BAILEY

8. • Sistema de 6 porciones de 60º
• Sirve para calcular el eje eléctrico en el
plano frontal
• Es la combinación de las derivaciones
unipolares y bipolares

9. EJE
• Buscar QRS más
isobifasico y luego buscar
su perpendicular
• Nemotecnia: «doña flor y
sus tres maridos»
• F-I (aVF-DI)
• L-II (aVL-DII)
• R-III (aVR-DIII)

10. GRACIAS…
