RITMO SINUSAL Y
ECTÓPICOS
Barquisimeto, Diciembre 2023
Universidad Centroccidental Lisandro Alvarado
Decanato de Ciencias de la salud
Postgrado de Cardiología Clínica
UCLA - ASCARDIO
3. RITMO SINUSAL
Es el ritmo que se genera en el nodo sinusal
y que es conducido por el sistema de
conducción normal
Tracto internodular Mediano
Tracto internodular Posterior
Tracto internodular anterior
Fascículo de Bachmann
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011.
Su identificación en el electrocardiograma
se basa en la presencia y
morfología de las ondas p
4. Bifásicas en V1
Ondas P
Positiva en DI, DII, aVF
Ondas P
01 03
Ondas P
Negativas en aVR 02 04
CRITERIOS ELECTROCARDIOGRÁFICOS
RITMO SINUSAL
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011.
5. It’s the biggest planet in
the Solar System

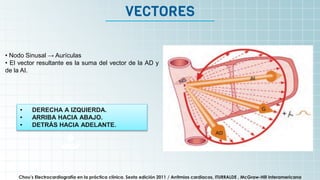

VECTORES
• Nodo Sinusal → Aurículas
• El vector resultante es la suma del vector de la AD y
de la AI.
• DERECHA A IZQUIERDA.
• ARRIBA HACIA ABAJO.
• DETRÁS HACIA ADELANTE.
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
6. It’s the biggest planet in
the Solar System

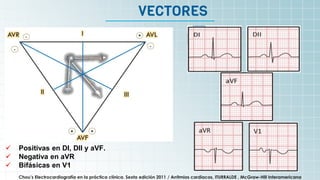

VECTORES
Positivas en DI, DII y aVF.
Negativa en aVR
Bifásicas en V1
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
7. It’s the biggest planet in
the Solar System

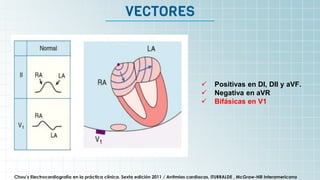

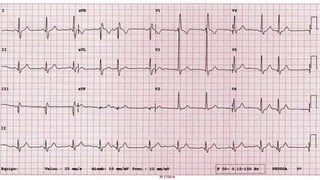

VECTORES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Positivas en DI, DII y aVF.
Negativa en aVR
Bifásicas en V1
8. .

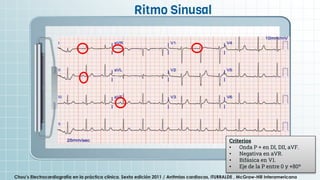

Criterios
• Onda P + en DI, DII, aVF.
• Negativa en aVR.
• Bifásica en V1.
• Eje de la P entre 0 y +80º
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Ritmo Sinusal
9. It’s the biggest planet in
the Solar System
Arritmia Sinusal
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Fenómeno fisiológico normal y se considera una variación del
ritmo sinusal normal.
- Tipos: Respiratoria y no respiratoria
10. Variable
RITMO SINUSAL
Criterios de Ritmo
sinusal
INTERVALO P-P
01 03
VARIABILIDAD
Diferencia > 0.16 seg
entre el ciclo más corto
y el más largo.
02 04

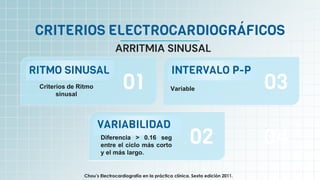

CRITERIOS ELECTROCARDIOGRÁFICOS
ARRITMIA SINUSAL
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011.
11. .
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Arritmia Sinusal

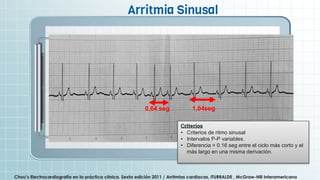

Criterios
• Criterios de ritmo sinusal
• Intervalos P-P variables.
• Diferencia > 0.16 seg entre el ciclo más corto y el
más largo en una misma derivación.

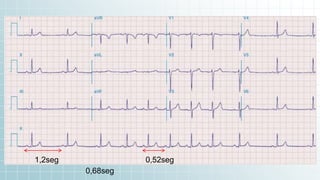

1,04seg
0,64 seg
12. 89,526,124$ 100%
That’s a lot of money
Total success!
185,244 users
And a lot of users
0,52seg
1,2seg
0,68seg
13. It’s the biggest planet in
the Solar System

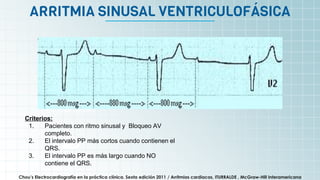

ARRITMIA SINUSAL VENTRICULOFÁSICA
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Criterios:
1. Pacientes con ritmo sinusal y Bloqueo AV
completo.
2. El intervalo PP más cortos cuando contienen el
QRS.
3. El intervalo PP es más largo cuando NO
contiene el QRS.
14. It’s the biggest planet in
the Solar System
Bradicardia Sinusal
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Criterios:
• Criterios de ritmo sinusal
• FC: <60lpm
• < 40 lpm Bradicardia sinusal extrema
- Otras Causas: aumento de PIC, hipotermia,
hipotiroidismo, medicamentos.
- - Normal en: adultos sanos atletas.
15. .
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Bradicardia Sinusal
Criterios
• Criterios de ritmo sinusal
• FC menor a 100lpm
1500/39= 38lpm
16. It’s the biggest planet in
the Solar System

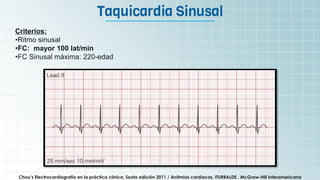

Taquicardia Sinusal
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Criterios:
•Ritmo sinusal
•FC: mayor 100 lat/min
•FC Sinusal máxima: 220-edad
18. COMPLEJOS ECTÓPICOS
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Extrasístoles:
Despolarizaciones prematuras que
originan pausa compensadora.
- Supraventriculares
- Ventriculares
Interpolados:
Extrasístoles aisladas que no
generan pausa.
Escapes:
Despolarizaciones tardías, con un ciclo
mayor que el ciclo del ritmo de base.
Parasístole:
Extrasístoles protegidas por
un bloqueo de entrada.
19. It’s the biggest planet in
the Solar System
EXTRASÍSTOLES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Extrasístoles
Supraventriculares
Auriculares
De la
unión:
De la unión
alta
De la unión
media
De la unión
baja
Ventriculares
Frecuencia de
presentación:
Aisladas
Dupla
Bigeminada
Trigeminada
Según
la
forma:
Polimorfas
Monomorfas

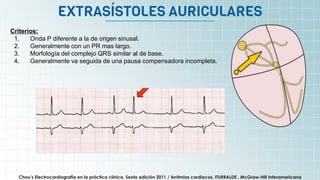

20. EXTRASÍSTOLES AURICULARES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Criterios:
1. Onda P diferente a la de origen sinusal.
2. Generalmente con un PR mas largo.
3. Morfología del complejo QRS similar al de base.
4. Generalmente va seguida de una pausa compensadora incompleta.

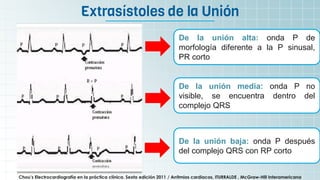

22. Extrasístoles de la Unión
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
De la unión alta: onda P de
morfología diferente a la P sinusal,
PR corto
De la unión media: onda P no
visible, se encuentra dentro del
complejo QRS
De la unión baja: onda P después
del complejo QRS con RP corto
23. It’s the biggest planet in
the Solar System

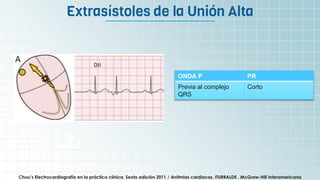

Extrasístoles de la Unión Alta
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
ONDA P PR
Previa al complejo
QRS
Corto
24. It’s the biggest planet in
the Solar System
Extrasístoles de la Unión Media
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
ONDA P
No visible (se encuentra
dentro del complejo QRS)
25. It’s the biggest planet in
the Solar System
Extrasístoles de la Unión Baja
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
ONDA P Intervalo RP
Posterior al complejo
QRS
Corto
26. It’s the biggest planet in
the Solar System

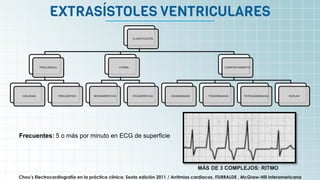

EXTRASÍSTOLES VENTRICULARES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
CLASIFICACIÓN
FRECUENCIA
AISLADAS FRECUENTES
FORMA
MONOMÓRFICAS POLIMÓRFICAS
COMPORTAMIENTO
BIGEMINADAS TRIGEMINADAS TETRAGEMINADAS DUPLAS
MÁS DE 3 COMPLEJOS: RITMO
Frecuentes: 5 o más por minuto en ECG de superficie
27. It’s the biggest planet in
the Solar System
EXTRASÍSTOLES VENTRICULARES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
28. It’s the biggest planet in
the Solar System
EXTRASÍSTOLES VENTRICULARES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Complejo QRS adelantado
generalmente es ancho
(>120 mseg).
Generalmente de
morfología diferente, con
primer vector de
activación y onda T con
polaridad opuesta al
complejo QRS del ritmo
de base
La pausa compensadora
generalmente suele ser
completa
No está precedido de
onda P o está disociado
de esta.
29. It’s the biggest planet in
the Solar System
EXTRASÍSTOLES VENTRICULARES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
30. It’s the biggest planet in
the Solar System

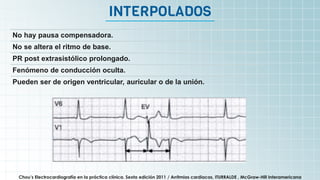

INTERPOLADOS
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
No hay pausa compensadora.
No se altera el ritmo de base.
PR post extrasistólico prolongado.
Fenómeno de conducción oculta.
Pueden ser de origen ventricular, auricular o de la unión.
31. It’s the biggest planet in
the Solar System
EXTRASÍSTOLES VENTRICULARES
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
32. It’s the biggest planet in
the Solar System
ESCAPE
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Son despolarizaciones tardías, con un ciclo mayor
que el ciclo del ritmo de base.
Puede ser: auricular, de la unión o ventricular.
3 o más forman un ritmo de escape.
NS: 60-
100 lpm
Nodo AV:
40-60 lpm
Frecuencia
ventricular:
menor a 40
lpm
33. It’s the biggest planet in
the Solar System
ESCAPE
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
ESCAPE VENTRICULAR
ESCAPE DE LA UNIÓN MEDIA
34. It’s the biggest planet in
the Solar System

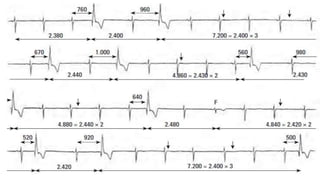

PARASÍSTOLE

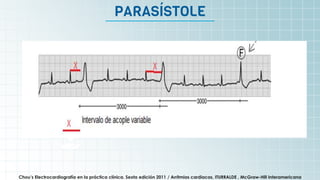

Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
PARASÍSTOLE
Intervalo de
acoplamiento variable.
Presencia de complejos
de fusión
Intervalos interectópicos
están matemáticamente
relacionados.

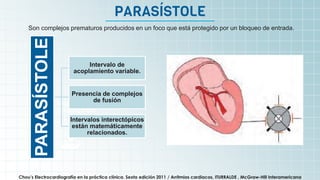

Son complejos prematuros producidos en un foco que está protegido por un bloqueo de entrada.
35. It’s the biggest planet in
the Solar System
PARASÍSTOLE
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
36. It’s the biggest planet in
the Solar System
PARASÍSTOLE
Chou’s Electrocardiografía en la práctica clínica. Sexta edición 2011 / Arritmias cardiacas, ITURRALDE , McGraw-Hill Interamericana
Nodo Sinusal o de Keith Flack
F. Internodal anterior
F. Internodal medio: Wenckebach
F. Internodal posterior: Thorel
F. Interauricular o de Bachmann
Nodo AV: Aschoff-Tawara
El ritmo sinusal es el único ritmo sostenido ortodoxo , produciéndose cuando la despolarización cardiaca se origina en el nódulo sinusal (Con mayor capacidad automática) y se conduce hasta la red de purkinje. Activación de la aurícula Inicia en la parte superior de la cara lateral de la AD, sigue un recorrido antihorario, despolarizando AD baja, el septum interauricular y por último la AI. La unión de todos los vectores de despolarización auricular llevados al lugar de inicio de la activación auricular constituye un vector dominante. Dicha asa tiene como expresión un vector máximo de despolarización auricular, que se dirige de arriba abajo, de derecha a izquierda y ligeramente hacia delante
Dada la orientación del eje del vector de despolarización auricular, se caracteriza por los siguientes criterios:
El ritmo sinusal es el único ritmo sostenido ortodoxo , produciéndose cuando la despolarización cardiaca se origina en el nódulo sinusal (Con mayor capacidad automática) y se conduce hasta la red de purkinje. Activación de la aurícula Inicia en la parte superior de la cara lateral de la AD, sigue un recorrido antihorario, despolarizando AD baja, el septum interauricular y por último la AI. La unión de todos los vectores de despolarización auricular llevados al lugar de inicio de la activación auricular constituye un vector dominante. Dicha asa tiene como expresión un vector máximo de despolarización auricular, que se dirige de arriba abajo, de derecha a izquierda y ligeramente hacia delante
Plano frontal
Plano Horizontal
.
Causas: cambios en el tono vagal, secundarios a un reflejo de la vasculatura pulmonar y sistémica que sucede durante la respiración.
Ritmo originado en el nodo sinusal en el que hay marcada variabilidad en el intervalo P-P.
NO RESPIRATORIA:
- Se asocia a enfermedades cardíacas subyacentes.
- Disfunción del nodo Sinusal.
- Aumento de la Presión intracraneana.
RESPIRATORIA:
Aumenta FC en inspiración.
Disminuye FC en espiración
La causa de la arritmia sinusal es el reflejo de Bainbridge, provocado por un aumento o disminución de la presión en la aurícula derecha. La frecuencia cardíaca está normalmente controlada por centros del bulbo raquídeo. Uno de esos centros, el núcleo ambiguo, incrementa la estimulación cardíaca del sistema nervioso parasimpático a través del nervio vago. Este último disminuye la frecuencia cardiaca haciéndolo a su vez con la tasa de disparo del nódulo sinoatrial. En la espiración las neuronas del núcleo ambiguo están activadas y la frecuencia cardiaca baja. Por el contrario, la inspiración desencadena señales inhibidoras del núcleo accumbens y por ello el nervio vago permanece sin estimular.
El reflejo de Bainbridge, también conocido como reflejo auriculoventricular, es un mecanismo fisiológico que regula la frecuencia cardíaca en respuesta a los cambios en el retorno venoso. Este reflejo es parte del sistema de control autónomo del corazón y está mediado por el sistema nervioso autónomo.
Cuando se produce un aumento en el retorno venoso al corazón, como resultado de un aumento en el volumen sanguíneo o en la presión venosa central, se activa el reflejo de Bainbridge. Este reflejo provoca una respuesta de estimulación simpática, que se traduce en un aumento de la frecuencia cardíaca.
Debido a que la frecuencia cardíaca normal en niños es más rápida que la del adulto, la variación hasta 0.16 segundos no es común, por lo que se define como el cambio en el intervalo P-P, mayor del 25% del P-P más corto
.
El mecanismo de la arritmia parecer estar relacionado con los efectos de la sístole ventricular mecánica, que aumenta el aporte de sangre al nodo sinusal, lo que incrementa transitoriamente su frecuencia de disparo.
De forma alternativa, podría tratarse de la estimulación del seno carotídeo con un mayor volumen sistólico que provoca un enlentecimiento reflejo del nodo sinusal en el siguiente ciclo P-P.
Cambios de presión y volumen intracardiaco
.
En la mayoria de casos la taquicardia sinusal se debe a un aumento del automatismo del nodo sinusal, como respuesta a diferentes estimulos fisiológicos simpáticos (ejercicio, emociones, etc.) (Fig. 15.4), o a otras causas como fiebre, hipertiroidismo, embolia pulmonar, infarto agudo de miocárdio (IAM), insuficiencia cardiaca (IC), etc.
- Condiciones precipitantes: ejercicio, fiebre, ansiedad, hipotensión, anemia, hipertiroidismo, medicamentos
POR QUE SE PRODUCEN LAS PAUSAS COMPENSADORAS?? PARA COMPENSAR LA PREMATURIDAD DE LA EXTRASISTOLE.
POR QUE ES INCOMPLETA? PQ LA DESPOLARIZACION PREMATURA REINICIA EL NODO SINUSAL ANTES DE QUE TERMINE EL CICLO.
Si la extrasístole despolariza el nodo sinusal, se produce una pausa compensadora incompleta.
El Intev de acoplamiento es fijo porq, las extrasístoles se producen por un mecanismo que esta en relación con el ritmo precedente de base. Este mecanismo pueden ser 2:
----Reentrada: el impulso previo deja una zona con un bloqueo unidireccional, lo que facilita la REEXCITACION PRECOZ (extrasístole), antes de que el nuevo estimulo sinusal llegue a dicha zona. Explica la mayor parte de las ExVentriculares.
---- Foco ectópico: originado por un aumento temporal de la excitabilidad de un tejido una vez que lo atraviesa un estimulo normal, o una diferencia entre el PAT de tejidos contiguos, o postpotenciales, o una despolarización diastólica oscilatoria.
EL intervalo de acoplamiento es FIJO entre extrasístoles que provienen DEL MISMO FOCO. La variabilidad permitida es 0.08seg
PQ LA PAUSA COMPENSADORA ES COMPLETA? PORQUE NO ATRAVIESA EL NODO SINUSAL PQ LA DESPOLARIZACION SE REALIZA EN EL VENTRICULO. PUEDE TENER 0.08 DEMAS.
ES UNO DE LOS CRITERIOS CLAVE.
periodo de acoplamiento es el tiempo entre el impulso normal y el impulso
extrasistólico que le sigue
Una pausa es completa
si la pausa que sigue a la extrasístole es de suficiente duración como para
hacer que el intervalo PP entre dos latidos normales, que flaquean la extrasístole,
corresponde a dos veces el intervalo PP básico.
el intervalo
que precede y el que sigue a la extrasístole son iguales a dos ciclos sinusales
PQ LA PAUSA COMPENSADORA ES COMPLETA? PORQUE NO ATRAVIESA EL NODO SINUSAL PQ LA DESPOLARIZACION SE REALIZA EN EL VENTRICULO. PUEDE TENER 0.08 DEMAS.
ES UNO DE LOS CRITERIOS CLAVE.
periodo de acoplamiento es el tiempo entre el impulso normal y el impulso
extrasistólico que le sigue
Una pausa es completa
si la pausa que sigue a la extrasístole es de suficiente duración como para
hacer que el intervalo PP entre dos latidos normales, que flaquean la extrasístole,
corresponde a dos veces el intervalo PP básico.
el intervalo
que precede y el que sigue a la extrasístole son iguales a dos ciclos sinusales
Esto ocurre principalmente cuando el ritmo sinusal es lento y la extrasístole aparece más precozmente.
Son tan adelantadas que no afectan el ritmo de base, por lo que no generan pausa.
PR post-extrasistólico prolongado: La conducción del nodo AV está enlentecida porque encuentra el nodo AV en período refractario relativo (el período refractario es absoluto en los que hay pausa).
Es la verdadera extrasístole.
Esto ocurre principalmente cuando el ritmo sinusal es lento y la extrasístole aparece más precozmente.
Son tan adelantadas que no afectan el ritmo de base, por lo que no generan pausa.
PR post-extrasistólico prolongado: La conducción del nodo AV está enlentecida porque encuentra el nodo AV en período refractario relativo (el período refractario es absoluto en los que hay pausa).
Es la verdadera extrasístole.
Latido originado ´por células marcapaso latentes que en condiciones normales son inhibidas por el automatismo más rápido del nodo sinusal.
Tienen un ciclo mayor al ciclo de base.
Surgen después de pausas sinusales prolongadas o un paro sinusal.
Ritmo de escape.
Variabilidad del intervalo de acoplamiento mayor a 0.08 segundos.
Totalmente independiente del ritmo sinusal.
Bloqueo completo de entrada y bloqueo parcial de salida.
El foco parasistólico se localiza con más frecuencia en los ventrículos (> 50%) que en las aurículas (20%) o en la unión auriculoventricular (AV) (20%).
Para explicar este fenómeno de bloqueo de entrada en el foco ectópico se han postulado varios mecanismos. Es posible que el nivel del potencial de membrana en el que ocurre la automaticidad anormal pueda causar un bloqueo de entrada, dando lugar a la parasístole. Éste podría ser el ejemplo de una arritmia causada por una combinación de un trastorno del inicio como de la conducción del impulso. Sin embargo, dicho bloqueo debe ser unidireccional para que la actividad del marcapasos ectópico pueda salir y producir despolarización cuando el miocardio circundante se encuentre excitable. En estas circunstancias se dice que el marcapasos ectópico es un "foco parasistólico". En general, bajo esas condiciones, un foco automático protegido de este tipo dispara a su propia frecuencia intrínseca y los intervalos entre las descargas son múltiplos de su frecuencia de descarga intrínseca. A este comportamiento del foco parasistólico se le conoce como "parasístole fija". Este fenómeno visto en el ECG de superficie muestra a los latidos ectópicos sin conservar un intervalo de acoplamiento fijo.
Por lo tanto, los criterios electrocardiográficos tradicionales para reconocer la forma fija de la parasístole son: 1) la presencia de intervalos de acoplamiento variables de los latidos ectópicos manifiestos, 2) intervalos interectópicos que son el múltiplo de un denominador común y 3) la presencia de latidos de fusión.
Ocasionalmente el foco parasistólico presenta un bloqueo de salida que no le permite despolarizar al miocardio excitable. Aunque el foco parasistólico está protegido, puede no estar completamente inmune a la actividad eléctrica circundante. La comunicación eléctrica efectiva que permite la emergencia de descargas interectópicas también puede permitir que la actividad eléctrica rítmica de los tejidos circundantes influyan electrotónicamente la periodicidad de la frecuencia de descarga del foco parasistólico, a este fenómeno se le conoce como "parasistolia modulada". Esta influencia electrotónica retrasa o acelera la frecuencia de disparo del foco parasistólico dependiendo del momento en el que arribe al foco parasistólico, como consecuencia, el marcapasos dominante puede entrar parcialmente en el foco parasistólico y modular sus periodos de descarga, acelerando o enlenteciendo su ciclo intrínseco y dando origen a descargas prematuras cuyos patrones depende del grado de modulación y la frecuencia cardiaca básica, ocasionalmente simulando una reentrada produciendo intervalos de acoplamiento fijos.
