Este documento proporciona una introducción general a la electrocardiografía. Explica las ondas y segmentos que componen una electrocardiograma normal, incluyendo la onda P, el complejo QRS, la onda T, el intervalo PR y el segmento ST. También describe los tipos básicos de derivaciones, como las bipolares, unipolares de miembros no aumentadas y unipolares de miembros aumentadas.

1. ELECTROCARDIOGRAFÍA
BÁSICA
GENERALIDADES
PROF. HUGO GUTIÉRREZ ZERPA
SERVICIO DE CARDIOLOGÍA
HOSPITAL BELÉN
TRUJILLO

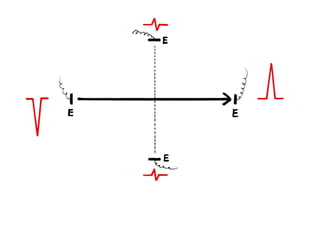

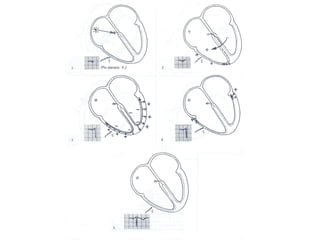

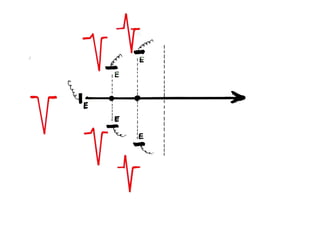

2. Representación diagramática de la despolarización y repolarización
del corazón. El límite movible puede representarse como un dipolo o
vector
(Gráfica obtenida de Medicina Interna de Kelley, Edición 1990).

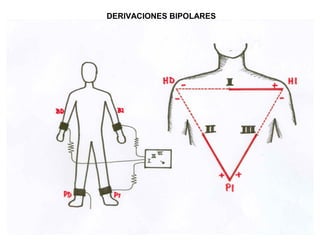

11. DERIVACIONES BIPOLARES

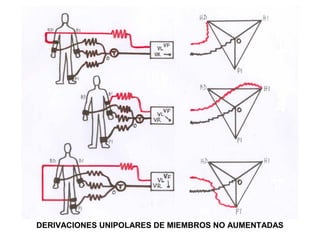

12. DERIVACIONES UNIPOLARES DE MIEMBROS NO AUMENTADAS

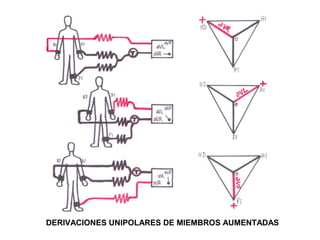

13. DERIVACIONES UNIPOLARES DE MIEMBROS AUMENTADAS

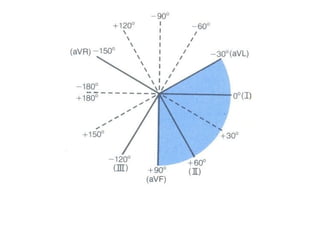

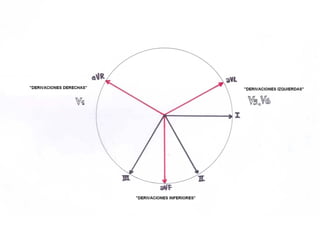

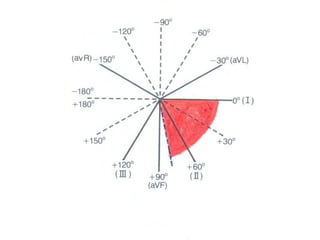

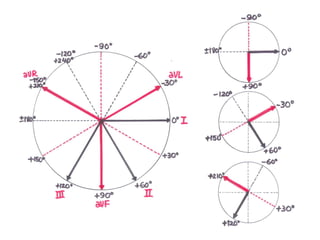

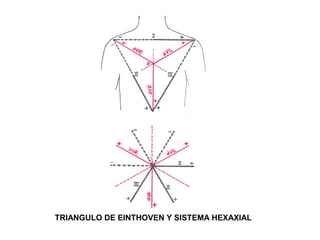

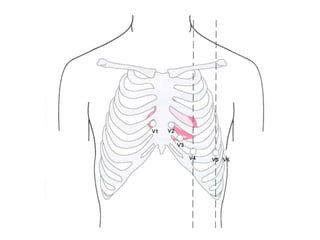

14. TRIANGULO DE EINTHOVEN Y SISTEMA HEXAXIAL

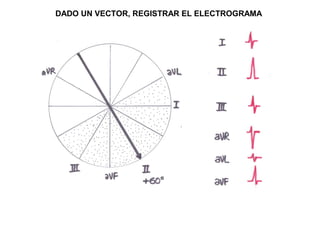

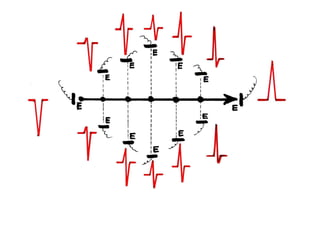

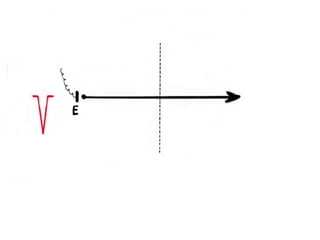

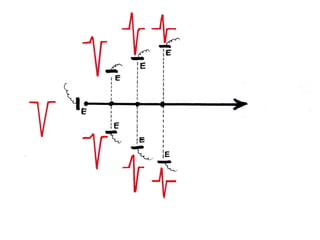

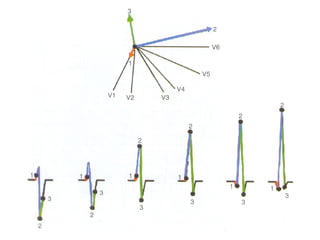

17. DADO UN VECTOR, REGISTRAR EL ELECTROGRAMA

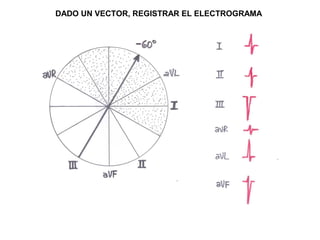

18. DADO UN VECTOR, REGISTRAR EL ELECTROGRAMA

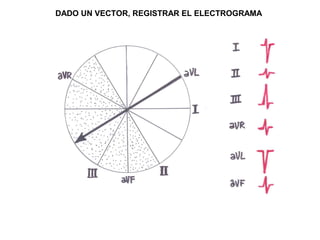

19. DADO UN VECTOR, REGISTRAR EL ELECTROGRAMA

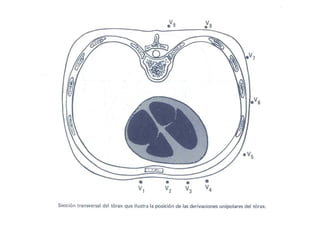

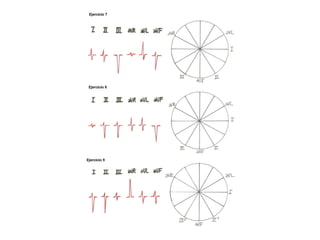

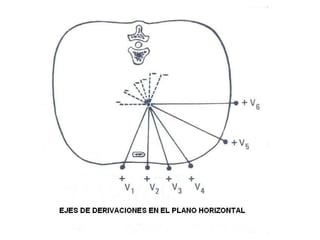

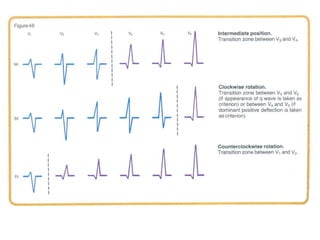

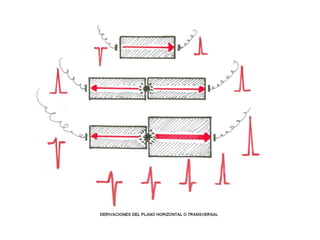

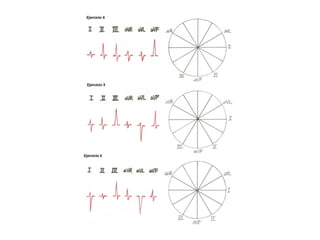

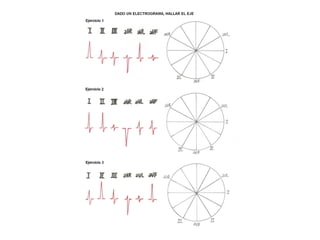

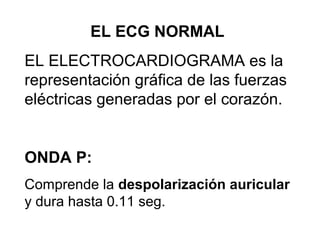

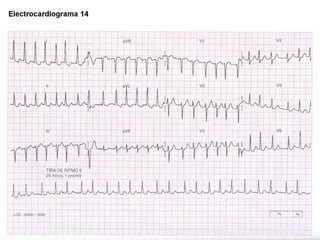

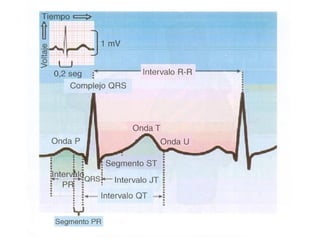

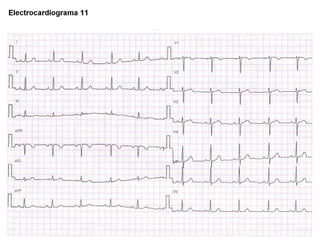

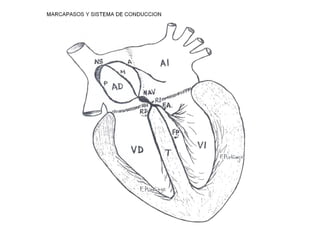

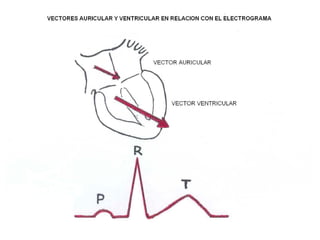

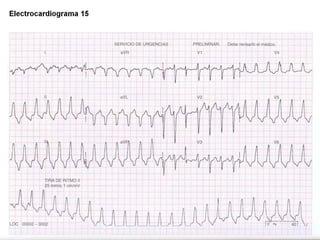

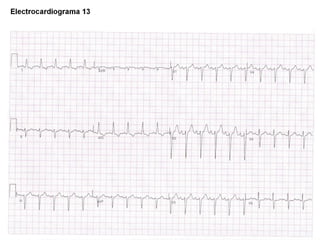

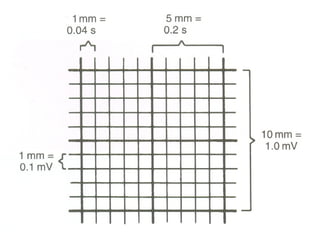

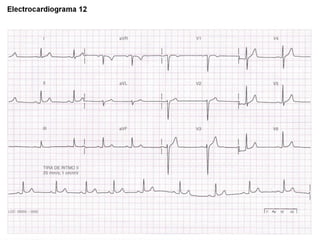

42. EL ECG NORMAL
EL ELECTROCARDIOGRAMA es la
representación gráfica de las fuerzas
eléctricas generadas por el corazón.

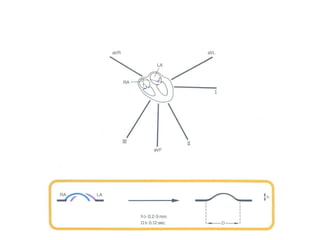

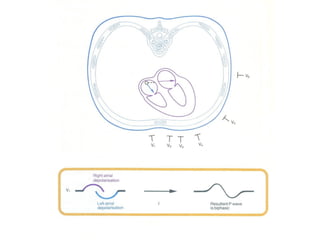

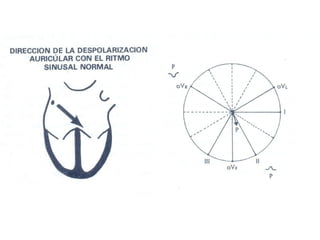

ONDA P:
Comprende la despolarización auricular
y dura hasta 0.11 seg.

47. COMPLEJO QRS
Refleja la activación del miocardio ventricular.
Comprende 3 ondas o deflexiones:
ONDA Q: Es la deflexión inicial negativa.
ONDA R: Es toda deflexión positiva del Complejo.
ONDA S: Es toda deflexión negativa que sigue a la Onda R.
El Complejo QRS tiene una duración que varía entre 0.05 seg.
y 0.10 seg.

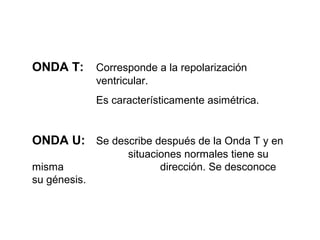

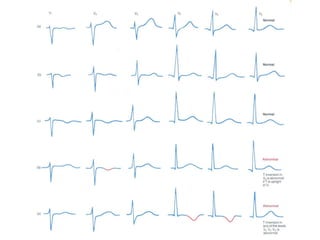

55. ONDA T: Corresponde a la repolarización
ventricular.
Es característicamente asimétrica.
ONDA U: Se describe después de la Onda T y en
situaciones normales tiene su
misma dirección. Se desconoce
su génesis.

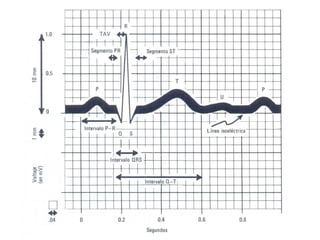

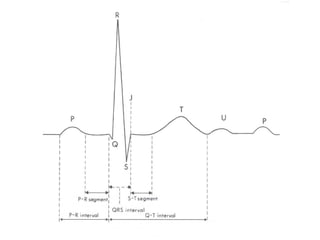

58. Intervalo PR: Mide desde el comienzo de la
onda P hasta el inicio del Complejo QRS. Su
duración es de 0.12 a 0.20 seg.

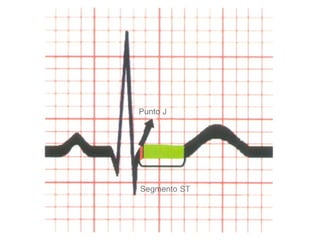

Punto J y el Segmento ST:
El Segmento ST se extiende desde el final del
Complejo QRS hasta el comienzo de la Onda T.
El punto donde termina el Complejo QRS y se
inicia el Segmento ST se conoce como Punto J.
En el ECG normal el Segmento ST es casi
isoeléctrico y su final es muy difícil de
determinar.

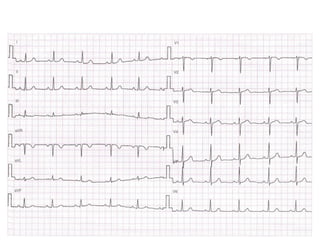

60. Intervalo QT: Se extiende desde el comienzo
del Complejo QRS hasta el final de la Onda T.
Varía en función de la frecuencia cardíaca y se
corrige con la fórmula de BAZETT:
QTc = QTx√R – R en seg.
