El documento describe diferentes tipos de derivaciones utilizadas en electrocardiogramas. Explica las derivaciones estándares I, II y III que forman un triángulo sobre el cuerpo. También describe las derivaciones aumentadas AVR, AVL y AVF que miden la actividad eléctrica del corazón desde diferentes ángulos. Por último, detalla las seis derivaciones precordiales V1-V6 que miden la actividad en el plano horizontal del pecho.

1. DERIVACIONES
AVILA BURGOS RICARDO
ALFONSO
IV-3

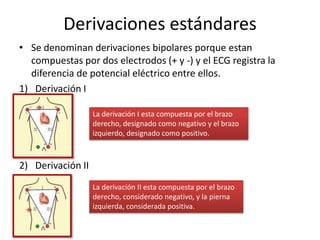

2. Derivaciones estándares
• Se denominan derivaciones bipolares porque estan
compuestas por dos electrodos (+ y -) y el ECG registra la
diferencia de potencial eléctrico entre ellos.
1) Derivación I
2) Derivación II
La derivación I esta compuesta por el brazo
derecho, designado como negativo y el brazo
izquierdo, designado como positivo.
La derivación II esta compuesta por el brazo
derecho, considerado negativo, y la pierna
izquierda, considerada positiva.

3. 3) Derivación III
• Las 3 derivaciones estándares forman un triangulo sobre el
cuerpo y tienen una relación matemática entre si como lo
describiera Einthoven: la altura o profundidad del registro en
DI + la DII= al registro o profundidad del registro en DII.
La derivación III esta compuesta por el brazo
izquierdo, considerado negativo y la pierna
izquierda, considerada positiva.

4. Derivaciones aumentadas
• Se consideran derivaciones unipolares porque abarca un
electrodo positivo que registra el potencial eléctrico en ese
único punto en referencia a las otras dos derivaciones. El
voltaje es extremadamente bajo y debe aumentarse para
igualar el voltaje del resto del ECG.

5. 1) AVR: voltaje aumentado del lado derecho
2) AVL: voltaje aumentado del brazo izquierdo
el brazo derecho es el electrodo positivo en
referencia al brazo izquierdo y pierna izquierda. Esta
derivación registra la actividad eléctrica del corazón
desde la dirección del brazo derecho.
El brazo izquierdo es el electrodo positivo en
referencia al brazo derecho y la pierna izquierda.
Esta derivacion mira la actividad electrica del
corazon desde la direccion del brazo izquierdo.

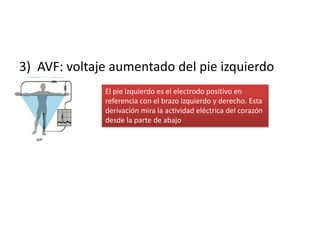

6. 3) AVF: voltaje aumentado del pie izquierdo
El pie izquierdo es el electrodo positivo en
referencia con el brazo izquierdo y derecho. Esta
derivación mira la actividad eléctrica del corazón
desde la parte de abajo

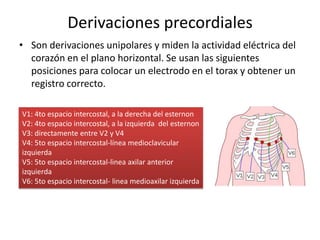

7. Derivaciones precordiales
• Son derivaciones unipolares y miden la actividad eléctrica del
corazón en el plano horizontal. Se usan las siguientes
posiciones para colocar un electrodo en el torax y obtener un
registro correcto.
V1: 4to espacio intercostal, a la derecha del esternon
V2: 4to espacio intercostal, a la izquierda del esternon
V3: directamente entre V2 y V4
V4: 5to espacio intercostal-línea medioclavicular
izquierda
V5: 5to espacio intercostal-linea axilar anterior
izquierda
V6: 5to espacio intercostal- linea medioaxilar izquierda

8. V1 y V2 se ubican sobre el ventrículo derecho
V3 y V4 se ubican sobre el tabique interventricular
V5 y V6 se ubican sobre el ventrículo izquierdo
