Este documento describe las diferentes derivaciones electrocardiográficas, incluyendo derivaciones bipolares que miden la diferencia de potencial entre dos electrodos, y derivaciones unipolares que miden la diferencia entre un electrodo y el promedio de los demás. Describe seis derivaciones precordiales y tres derivaciones de extremidades que miden la actividad eléctrica en diferentes regiones del corazón.

1. DERIVACIONES ELECTROCARDIOGRAFICAS
Hay derivaciones:
El electrocardiógrafo sirve como voltímetro,
-UNIPOLARES.
ya que mide el flujo de electricidad.
-BIPOLARES.
Brian D. Gómez Salas IV-3 FISIOLOGIA MEDICA. -FAC. MEDICINA UAS-

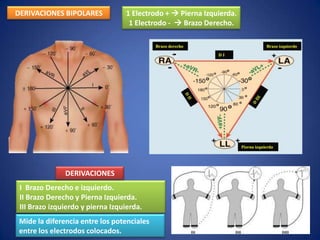

2. DERIVACIONES BIPOLARES 1 Electrodo +  Pierna Izquierda.
1 Electrodo -  Brazo Derecho.
DERIVACIONES
I Brazo Derecho e izquierdo.
II Brazo Derecho y Pierna Izquierda.
III Brazo izquierdo y pierna Izquierda.
Mide la diferencia entre los potenciales
entre los electrodos colocados.

3. DERIVACIONES UNIPOLARES
Derivaciones de las extremidades
AVR Brazo derecho.
AVL Brazo Izquierdo.
AVF Pierna Izquierda.
Derivaciones precordiales
V1- 4to. Espacio intercostal a la derecha del esternón.
V2- 4to. Espacio intercostal a la izquierda del esternón.
V3- 5to. Espacio intercostal a la izquierda del esternón.
V4- 5to. Espacio intercostal en la línea media clavicular.
V5- 5to. Espacio intercostal a la izquierda de V4.
V6- 5to. Espacio intercostal en la línea medio clavicular.

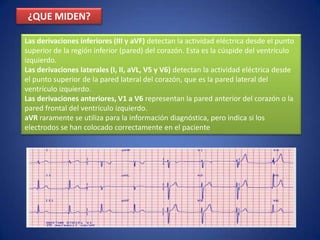

4. ¿QUE MIDEN?
Las derivaciones inferiores (III y aVF) detectan la actividad eléctrica desde el punto
superior de la región inferior (pared) del corazón. Esta es la cúspide del ventrículo
izquierdo.
Las derivaciones laterales (I, II, aVL, V5 y V6) detectan la actividad eléctrica desde
el punto superior de la pared lateral del corazón, que es la pared lateral del
ventrículo izquierdo.
Las derivaciones anteriores, V1 a V6 representan la pared anterior del corazón o la
pared frontal del ventrículo izquierdo.
aVR raramente se utiliza para la información diagnóstica, pero indica si los
electrodos se han colocado correctamente en el paciente
