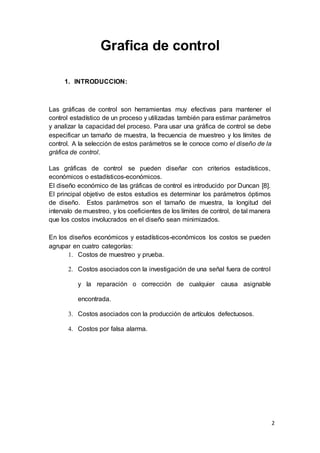

1. INTRODUCCION:
Las gráficas de control son herramientas muy efectivas para mantener el
control estadístico de un proceso y utilizadas también para estimar parámetros
y analizar la capacidad del proceso. Para usar una gráfica de control se debe
especificar un tamaño de muestra, la frecuencia de muestreo y los límites de
control. A la selección de estos parámetros se le conoce como el diseño de la
gráfica de control.
Las gráficas de control se pueden diseñar con criterios estadísticos,
económicos o estadísticos-económicos.
El diseño económico de las gráficas de control es introducido por Duncan [8].
El principal objetivo de estos estudios es determinar los parámetros óptimos
de diseño. Estos parámetros son el tamaño de muestra, la longitud del
intervalo de muestreo, y los coeficientes de los límites de control, de tal manera
que los costos involucrados en el diseño sean minimizados.
En los diseños económicos y estadísticos-económicos los costos se pueden
agrupar en cuatro categorías:
1. Costos de muestreo y prueba.
2. Costos asociados con la investigación de una señal fuera de control
y la reparación o corrección de cualquier causa asignable
encontrada.
3. Costos asociados con la producción de artículos defectuosos.
4. Costos por falsa alarma.
3
2. DEFINICIÓN:

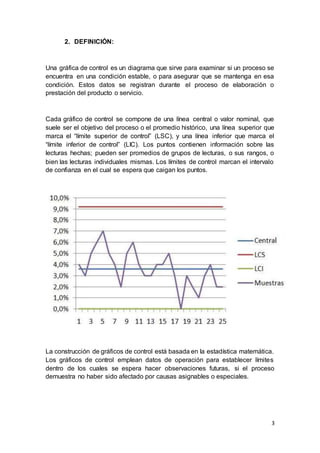

Una gráfica de control es un diagrama que sirve para examinar si un proceso se
encuentra en una condición estable, o para asegurar que se mantenga en esa
condición. Estos datos se registran durante el proceso de elaboración o
prestación del producto o servicio.
Cada gráfico de control se compone de una línea central o valor nominal, que
suele ser el objetivo del proceso o el promedio histórico, una línea superior que
marca el “límite superior de control” (LSC), y una línea inferior que marca el
“límite inferior de control” (LIC). Los puntos contienen información sobre las
lecturas hechas; pueden ser promedios de grupos de lecturas, o sus rangos, o
bien las lecturas individuales mismas. Los límites de control marcan el intervalo
de confianza en el cual se espera que caigan los puntos.
La construcción de gráficos de control está basada en la estadística matemática.
Los gráficos de control emplean datos de operación para establecer límites
dentro de los cuales se espera hacer observaciones futuras, si el proceso
demuestra no haber sido afectado por causas asignables o especiales.
4

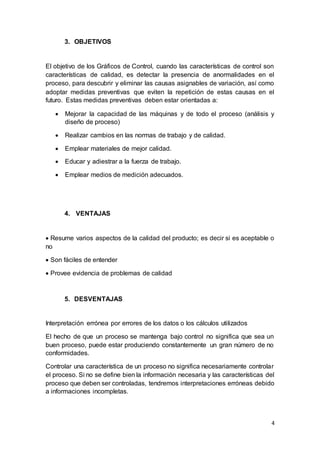

3. OBJETIVOS
El objetivo de los Gráficos de Control, cuando las características de control son
características de calidad, es detectar la presencia de anormalidades en el
proceso, para descubrir y eliminar las causas asignables de variación, así como
adoptar medidas preventivas que eviten la repetición de estas causas en el
futuro. Estas medidas preventivas deben estar orientadas a:
 Mejorar la capacidad de las máquinas y de todo el proceso (análisis y
diseño de proceso)
 Realizar cambios en las normas de trabajo y de calidad.
 Emplear materiales de mejor calidad.
 Educar y adiestrar a la fuerza de trabajo.
 Emplear medios de medición adecuados.
4. VENTAJAS
 Resume varios aspectos de la calidad del producto; es decir si es aceptable o
no
 Son fáciles de entender
 Provee evidencia de problemas de calidad
5. DESVENTAJAS
Interpretación errónea por errores de los datos o los cálculos utilizados
El hecho de que un proceso se mantenga bajo control no significa que sea un
buen proceso, puede estar produciendo constantemente un gran número de no
conformidades.
Controlar una característica de un proceso no significa necesariamente controlar
el proceso. Si no se define bien la información necesaria y las características del
proceso que deben ser controladas, tendremos interpretaciones erróneas debido
a informaciones incompletas.
5

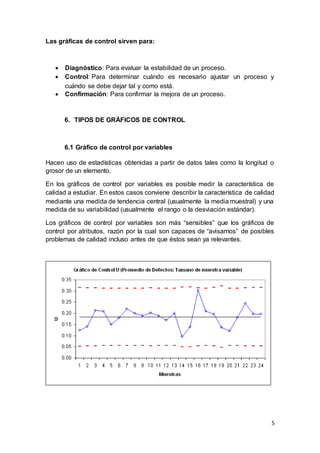

Las gráficas de control sirven para:
 Diagnóstico: Para evaluar la estabilidad de un proceso.
 Control: Para determinar cuándo es necesario ajustar un proceso y
cuándo se debe dejar tal y como está.
 Confirmación: Para confirmar la mejora de un proceso.
6. TIPOS DE GRÁFICOS DE CONTROL
6.1 Gráfico de control por variables
Hacen uso de estadísticas obtenidas a partir de datos tales como la longitud o
grosor de un elemento.
En los gráficos de control por variables es posible medir la característica de
calidad a estudiar. En estos casos conviene describir la característica de calidad
mediante una medida de tendencia central (usualmente la media muestral) y una
medida de su variabilidad (usualmente el rango o la desviación estándar).
Los gráficos de control por variables son más “sensibles” que los gráficos de
control por atributos, razón por la cual son capaces de “avisarnos” de posibles
problemas de calidad incluso antes de que éstos sean ya relevantes.
6

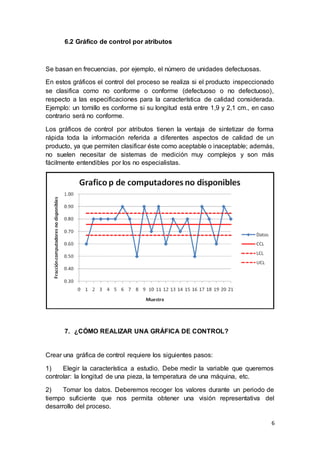

6.2 Gráfico de control por atributos
Se basan en frecuencias, por ejemplo, el número de unidades defectuosas.
En estos gráficos el control del proceso se realiza si el producto inspeccionado
se clasifica como no conforme o conforme (defectuoso o no defectuoso),
respecto a las especificaciones para la característica de calidad considerada.
Ejemplo: un tornillo es conforme si su longitud está entre 1,9 y 2,1 cm., en caso
contrario será no conforme.
Los gráficos de control por atributos tienen la ventaja de sintetizar de forma
rápida toda la información referida a diferentes aspectos de calidad de un
producto, ya que permiten clasificar éste como aceptable o inaceptable; además,
no suelen necesitar de sistemas de medición muy complejos y son más
fácilmente entendibles por los no especialistas.
7. ¿CÓMO REALIZAR UNA GRÁFICA DE CONTROL?
Crear una gráfica de control requiere los siguientes pasos:
1) Elegir la característica a estudio. Debe medir la variable que queremos
controlar: la longitud de una pieza, la temperatura de una máquina, etc.
2) Tomar los datos. Deberemos recoger los valores durante un periodo de
tiempo suficiente que nos permita obtener una visión representativa del
desarrollo del proceso.
7

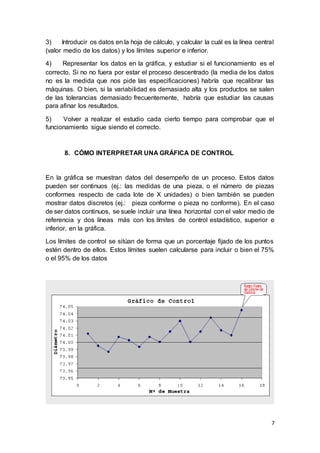

3) Introducir os datos en la hoja de cálculo, y calcular la cuál es la línea central
(valor medio de los datos) y los límites superior e inferior.
4) Representar los datos en la gráfica, y estudiar si el funcionamiento es el
correcto. Si no no fuera por estar el proceso descentrado (la media de los datos
no es la medida que nos pide las especificaciones) habría que recalibrar las
máquinas. O bien, si la variabilidad es demasiado alta y los productos se salen
de las tolerancias demasiado frecuentemente, habría que estudiar las causas
para afinar los resultados.
5) Volver a realizar el estudio cada cierto tiempo para comprobar que el
funcionamiento sigue siendo el correcto.
8. CÓMO INTERPRETAR UNA GRÁFICA DE CONTROL
En la gráfica se muestran datos del desempeño de un proceso. Estos datos
pueden ser continuos (ej.: las medidas de una pieza, o el número de piezas
conformes respecto de cada lote de X unidades) o bien también se pueden
mostrar datos discretos (ej.: pieza conforme o pieza no conforme). En el caso
de ser datos continuos, se suele incluir una línea horizontal con el valor medio de
referencia y dos líneas más con los límites de control estadístico, superior e
inferior, en la gráfica.
Los límites de control se sitúan de forma que un porcentaje fijado de los puntos
estén dentro de ellos. Estos límites suelen calcularse para incluir o bien el 75%
o el 95% de los datos
8
Este tipo de diagramas de control son un mecanismo para detectar si el proceso
está funcionando correctamente, o si se están produciendo situaciones
anómalas. Cuando una gráfica muestra una situación fuera de control, se puede
iniciar una investigación para identificar las causas y tomar una decisión que
corrija las desviaciones.
Los valores mostrados en el diagrama, deben ser aleatorios y seguir una
distribución estadística normal, estando centrados en el la línea del punto medio.
Para la interpretación de los gráficos de control, de medias y recorrido, pueden
seguirse las normas siguientes:

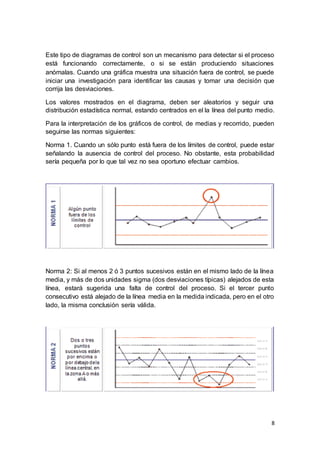

Norma 1. Cuando un sólo punto está fuera de los límites de control, puede estar
señalando la ausencia de control del proceso. No obstante, esta probabilidad
sería pequeña por lo que tal vez no sea oportuno efectuar cambios.
Norma 2: Si al menos 2 ó 3 puntos sucesivos están en el mismo lado de la línea
media, y más de dos unidades sigma (dos desviaciones típicas) alejados de esta
línea, estará sugerida una falta de control del proceso. Si el tercer punto
consecutivo está alejado de la línea media en la medida indicada, pero en el otro
lado, la misma conclusión sería válida.
9

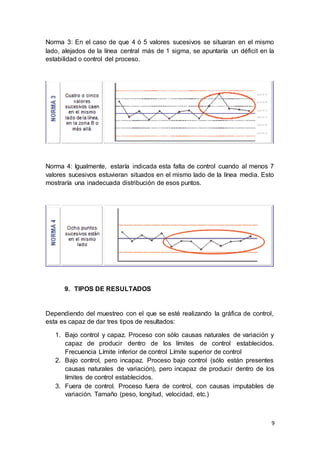

Norma 3: En el caso de que 4 ó 5 valores sucesivos se situaran en el mismo
lado, alejados de la línea central más de 1 sigma, se apuntaría un déficit en la
estabilidad o control del proceso.
Norma 4: Igualmente, estaría indicada esta falta de control cuando al menos 7
valores sucesivos estuvieran situados en el mismo lado de la línea media. Esto
mostraría una inadecuada distribución de esos puntos.
9. TIPOS DE RESULTADOS
Dependiendo del muestreo con el que se esté realizando la gráfica de control,
esta es capaz de dar tres tipos de resultados:
1. Bajo control y capaz. Proceso con sólo causas naturales de variación y
capaz de producir dentro de los límites de control establecidos.
Frecuencia Límite inferior de control Límite superior de control
2. Bajo control, pero incapaz. Proceso bajo control (sólo están presentes
causas naturales de variación), pero incapaz de producir dentro de los
límites de control establecidos.
3. Fuera de control. Proceso fuera de control, con causas imputables de
variación. Tamaño (peso, longitud, velocidad, etc.)
10
10.¿CUÁNDO EL PROCESO ESTÁ FUNCIONANDO MAL?
Se dice que un proceso está fuera de control, y por lo tanto debe corregirse, en las
siguientes situaciones:
 Cuando hay un punto fuera de los límites del 95%.
 Cuando hay más de 3 puntos seguidos fuera de los límites del 75%.
 Cuando se aprecian tendencias crecientes o decrecientes en más de 4
puntos seguidos.
 Cuando más de 6 puntos seguidos se encuentran en la mitad superior o
inferior del gráfico (en este caso, el proceso está descentrado y habría
que recalibrarlo).
 Cuando se aprecia que los valores siguen un patrón, no siento estos
aleatorios.
11

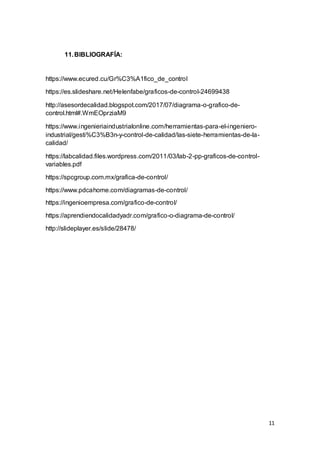

11.BIBLIOGRAFÍA:
https://www.ecured.cu/Gr%C3%A1fico_de_control
https://es.slideshare.net/Helenfabe/graficos-de-control-24699438
http://asesordecalidad.blogspot.com/2017/07/diagrama-o-grafico-de-
control.html#.WmEOprziaM9
https://www.ingenieriaindustrialonline.com/herramientas-para-el-ingeniero-
industrial/gesti%C3%B3n-y-control-de-calidad/las-siete-herramientas-de-la-
calidad/
https://labcalidad.files.wordpress.com/2011/03/lab-2-pp-graficos-de-control-
variables.pdf
https://spcgroup.com.mx/grafica-de-control/
https://www.pdcahome.com/diagramas-de-control/
https://ingenioempresa.com/grafico-de-control/
https://aprendiendocalidadyadr.com/grafico-o-diagrama-de-control/
http://slideplayer.es/slide/28478/

Más contenido relacionado

La actualidad más candente

Ejercicios resueltos io 1 parte 2
Ejercicios resueltos io 1   parte 2Ejercicios resueltos io 1   parte 2
Ejercicios resueltos io 1 parte 2fzeus

Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)
Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)
Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)Jesus Rodriguez

Diagrama Matricial
Diagrama MatricialDiagrama Matricial
Diagrama MatricialViviana3011

Unidad 3 planeacion y diseño de instalaciones
Unidad 3 planeacion y diseño de instalacionesUnidad 3 planeacion y diseño de instalaciones
Unidad 3 planeacion y diseño de instalacionesLety Tellez

Unidad 1 relaciones industriales
Unidad 1 relaciones industrialesUnidad 1 relaciones industriales
Unidad 1 relaciones industrialesBrisa Villegas

Análisis del punto de equilibrio de la localización
Análisis del punto de equilibrio de la localizaciónAnálisis del punto de equilibrio de la localización
Análisis del punto de equilibrio de la localizaciónDaniel Delgado Esquivel

2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO
2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO
2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTROEmma Maria Jose

Ejemplos Graficas de Control
Ejemplos Graficas de Control Ejemplos Graficas de Control
Ejemplos Graficas de Control franciscoe71

Precursores de la calidad
Precursores de la calidadPrecursores de la calidad
Precursores de la calidadcezhart


La actualidad más candente (20)

Ejercicios resueltos io 1 parte 2
Ejercicios resueltos io 1   parte 2Ejercicios resueltos io 1   parte 2
Ejercicios resueltos io 1 parte 2

Solucionarioç
SolucionarioçSolucionarioç
Solucionarioç

Graficas de control por atributo
Graficas de control por atributoGraficas de control por atributo
Graficas de control por atributo

Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)
Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)
Ingenieria de metodos (PRODUCTIVIDAD Y TRABAJO ESTANDARIZADO)

Problemas rsueltos pl
Problemas rsueltos plProblemas rsueltos pl
Problemas rsueltos pl

MUESTREO DE ACEPTACION
MUESTREO DE ACEPTACIONMUESTREO DE ACEPTACION
MUESTREO DE ACEPTACION

Diagrama Matricial
Diagrama MatricialDiagrama Matricial
Diagrama Matricial

Administración de Operaciones - Ejercicios Resueltos
Administración de Operaciones - Ejercicios ResueltosAdministración de Operaciones - Ejercicios Resueltos
Administración de Operaciones - Ejercicios Resueltos

Graficas de control por atributo
Graficas de control por atributoGraficas de control por atributo
Graficas de control por atributo

Cadena cliente proveedor
Cadena cliente proveedorCadena cliente proveedor
Cadena cliente proveedor

Unidad 3 planeacion y diseño de instalaciones
Unidad 3 planeacion y diseño de instalacionesUnidad 3 planeacion y diseño de instalaciones
Unidad 3 planeacion y diseño de instalaciones

FLUJOGRAMAS
FLUJOGRAMASFLUJOGRAMAS
FLUJOGRAMAS

Unidad 1 relaciones industriales
Unidad 1 relaciones industrialesUnidad 1 relaciones industriales
Unidad 1 relaciones industriales

Análisis del punto de equilibrio de la localización
Análisis del punto de equilibrio de la localizaciónAnálisis del punto de equilibrio de la localización
Análisis del punto de equilibrio de la localización

Balance de lineas de produccion
Balance de lineas de produccionBalance de lineas de produccion
Balance de lineas de produccion

Hojas de control
Hojas de controlHojas de control
Hojas de control

Calidad del producto
Calidad del productoCalidad del producto
Calidad del producto

2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO
2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO
2.1 METODOLOGIAS PARA LA CREACION DE CADENAS DE SUMINISTRO

Ejemplos Graficas de Control
Ejemplos Graficas de Control Ejemplos Graficas de Control
Ejemplos Graficas de Control

Precursores de la calidad
Precursores de la calidadPrecursores de la calidad
Precursores de la calidad


Similar a Gráfica de control: guía completa para su uso y análisis

Uc18 graficos control_shewart trb
Uc18 graficos control_shewart trbUc18 graficos control_shewart trb
Uc18 graficos control_shewart trbLuispin

Control total direccion de operaciones
Control total direccion de operacionesControl total direccion de operaciones
Control total direccion de operacioneshmarin007

Gráficas de Control
Gráficas de Control  Gráficas de Control
Gráficas de Control BUAP

Gráficos de control
Gráficos de controlGráficos de control
Gráficos de controlUTT

Herramientas Estadisticas para un sistema de calidad
Herramientas Estadisticas para un sistema de calidadHerramientas Estadisticas para un sistema de calidad
Herramientas Estadisticas para un sistema de calidadVincent Gonzalez

Presentación Tema 10
Presentación Tema 10Presentación Tema 10
Presentación Tema 10pceciliac

SPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros Yáñez
SPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros YáñezSPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros Yáñez
SPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros YáñezErnaldo Conejeros Yánez

Reporte u3 graficas de control por atributos
Reporte u3 graficas de control por atributosReporte u3 graficas de control por atributos
Reporte u3 graficas de control por atributosGabrielMercadoVilled1


Similar a Gráfica de control: guía completa para su uso y análisis (20)

Uc18 graficos control_shewart trb
Uc18 graficos control_shewart trbUc18 graficos control_shewart trb
Uc18 graficos control_shewart trb

Control total direccion de operaciones
Control total direccion de operacionesControl total direccion de operaciones
Control total direccion de operaciones

Graficos de control
Graficos de controlGraficos de control
Graficos de control

Control estadistico de procesos
Control estadistico de procesosControl estadistico de procesos
Control estadistico de procesos

Gráficas de Control
Gráficas de Control  Gráficas de Control
Gráficas de Control

Control de calidad
Control de calidadControl de calidad
Control de calidad

Planes de muestreo
Planes de muestreoPlanes de muestreo
Planes de muestreo

CARTA X Y R
CARTA X Y R CARTA X Y R
CARTA X Y R

Gráficos de control
Gráficos de controlGráficos de control
Gráficos de control

Ce ps 2-08.01.2011-parte x
Ce ps 2-08.01.2011-parte xCe ps 2-08.01.2011-parte x
Ce ps 2-08.01.2011-parte x

Herramientas electiva i
Herramientas  electiva iHerramientas  electiva i
Herramientas electiva i

Control estadistico de procesos
Control estadistico de procesosControl estadistico de procesos
Control estadistico de procesos

Protocolo 4
Protocolo 4Protocolo 4
Protocolo 4

Herramientas Estadisticas para un sistema de calidad
Herramientas Estadisticas para un sistema de calidadHerramientas Estadisticas para un sistema de calidad
Herramientas Estadisticas para un sistema de calidad

Control estadístico de procesos 2020
Control estadístico de procesos 2020Control estadístico de procesos 2020
Control estadístico de procesos 2020

Presentación Tema 10
Presentación Tema 10Presentación Tema 10
Presentación Tema 10

SPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros Yáñez
SPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros YáñezSPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros Yáñez
SPC básico para Mejorar la Calidad y productividad Ernaldo Conejeros Yáñez

Reporte u3 graficas de control por atributos
Reporte u3 graficas de control por atributosReporte u3 graficas de control por atributos
Reporte u3 graficas de control por atributos

3
33
3

Control estadistico de procesos segunda parte
Control estadistico de procesos  segunda parteControl estadistico de procesos  segunda parte
Control estadistico de procesos segunda parte


Último

Sistema de Gestión de Freelancers (Base de Datos)
Sistema de Gestión de Freelancers (Base de Datos)Sistema de Gestión de Freelancers (Base de Datos)
Sistema de Gestión de Freelancers (Base de Datos)dianamateo1513

Fijaciones de balcones prefabricados de hormigón - RECENSE
Fijaciones de balcones prefabricados de hormigón - RECENSEFijaciones de balcones prefabricados de hormigón - RECENSE
Fijaciones de balcones prefabricados de hormigón - RECENSEANDECE

SOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadSOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadANDECE

Electricidad y electronica industrial unidad 1
Electricidad y electronica industrial unidad 1Electricidad y electronica industrial unidad 1
Electricidad y electronica industrial unidad 1victorrodrigues972054

3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdf3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdfRicardoRomeroUrbano

Físicas 1: Ecuaciones Dimensionales y Vectores
Físicas 1: Ecuaciones Dimensionales y VectoresFísicas 1: Ecuaciones Dimensionales y Vectores
Físicas 1: Ecuaciones Dimensionales y VectoresSegundo Silva Maguiña

Espontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneosEspontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneosOscarGonzalez231938

Electromagnetismo Fisica FisicaFisica.pdf
Electromagnetismo Fisica FisicaFisica.pdfElectromagnetismo Fisica FisicaFisica.pdf
Electromagnetismo Fisica FisicaFisica.pdfAnonymous0pBRsQXfnx

Clase 1 Análisis Estructura. Para Arquitectura pptx
Clase 1 Análisis Estructura. Para Arquitectura pptxClase 1 Análisis Estructura. Para Arquitectura pptx
Clase 1 Análisis Estructura. Para Arquitectura pptxPaolaVillalba13

Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...esandoval7

AMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptx
AMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptxAMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptx
AMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptxLuisvila35

Fe_C_Tratamientos termicos_uap _3_.ppt
Fe_C_Tratamientos termicos_uap   _3_.pptFe_C_Tratamientos termicos_uap   _3_.ppt
Fe_C_Tratamientos termicos_uap _3_.pptVitobailon

Conservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaConservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaANDECE

trabajos en altura 2024, sistemas de contencion anticaidas
trabajos en altura 2024, sistemas de contencion anticaidastrabajos en altura 2024, sistemas de contencion anticaidas
trabajos en altura 2024, sistemas de contencion anticaidasNelsonQuispeQuispitu

5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptxNayeliZarzosa1

594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...
594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...
594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...humberto espejo

S454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdfS454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdffredyflores58

Biología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptxBiología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptxluisvalero46

CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIACLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIAMayraOchoa35

Revista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de ProyectosRevista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de ProyectosJeanCarlosLorenzo1


Último (20)

Sistema de Gestión de Freelancers (Base de Datos)
Sistema de Gestión de Freelancers (Base de Datos)Sistema de Gestión de Freelancers (Base de Datos)
Sistema de Gestión de Freelancers (Base de Datos)

Fijaciones de balcones prefabricados de hormigón - RECENSE
Fijaciones de balcones prefabricados de hormigón - RECENSEFijaciones de balcones prefabricados de hormigón - RECENSE
Fijaciones de balcones prefabricados de hormigón - RECENSE

SOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadSOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidad

Electricidad y electronica industrial unidad 1
Electricidad y electronica industrial unidad 1Electricidad y electronica industrial unidad 1
Electricidad y electronica industrial unidad 1

3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdf3.3 Tipos de conexiones en los transformadores trifasicos.pdf
3.3 Tipos de conexiones en los transformadores trifasicos.pdf

Físicas 1: Ecuaciones Dimensionales y Vectores
Físicas 1: Ecuaciones Dimensionales y VectoresFísicas 1: Ecuaciones Dimensionales y Vectores
Físicas 1: Ecuaciones Dimensionales y Vectores

Espontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneosEspontaneidad de las reacciones y procesos espontáneos
Espontaneidad de las reacciones y procesos espontáneos

Electromagnetismo Fisica FisicaFisica.pdf
Electromagnetismo Fisica FisicaFisica.pdfElectromagnetismo Fisica FisicaFisica.pdf
Electromagnetismo Fisica FisicaFisica.pdf

Clase 1 Análisis Estructura. Para Arquitectura pptx
Clase 1 Análisis Estructura. Para Arquitectura pptxClase 1 Análisis Estructura. Para Arquitectura pptx
Clase 1 Análisis Estructura. Para Arquitectura pptx

Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...Simbología de Soldadura,  interpretacion y aplicacion en dibujo tecnico indus...
Simbología de Soldadura, interpretacion y aplicacion en dibujo tecnico indus...

AMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptx
AMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptxAMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptx
AMBIENTES SEDIMENTARIOS GEOLOGIA TIPOS .pptx

Fe_C_Tratamientos termicos_uap _3_.ppt
Fe_C_Tratamientos termicos_uap   _3_.pptFe_C_Tratamientos termicos_uap   _3_.ppt
Fe_C_Tratamientos termicos_uap _3_.ppt

Conservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaConservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de Almería

trabajos en altura 2024, sistemas de contencion anticaidas
trabajos en altura 2024, sistemas de contencion anticaidastrabajos en altura 2024, sistemas de contencion anticaidas
trabajos en altura 2024, sistemas de contencion anticaidas

5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx
5.1 MATERIAL COMPLEMENTARIO Sesión 02.pptx

594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...
594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...
594305198-OPCIONES-TARIFARIAS-Y-CONDICIONES-DE-APLICACION-DE-TARIFAS-A-USUARI...

S454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdfS454444444444444444_CONTROL_SET_A_GEOMN1204.pdf
S454444444444444444_CONTROL_SET_A_GEOMN1204.pdf

Biología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptxBiología molecular ADN recombinante.pptx
Biología molecular ADN recombinante.pptx

CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIACLASE 2 MUROS CARAVISTA EN CONCRETO  Y UNIDAD DE ALBAÑILERIA
CLASE 2 MUROS CARAVISTA EN CONCRETO Y UNIDAD DE ALBAÑILERIA

Revista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de ProyectosRevista estudiantil, trabajo final Materia ingeniería de Proyectos
Revista estudiantil, trabajo final Materia ingeniería de Proyectos


Gráfica de control: guía completa para su uso y análisis

  • 1. 1 Grafica de control Índice 1. INTRODUCCION:...........................................................................................................2 2. DEFINICIÓN:..................................................................................................................3 3. OBJETIVOS....................................................................................................................4 4. VENTAJAS.....................................................................................................................4 5. DESVENTAJAS ...............................................................................................................4 6. TIPOS DE GRÁFICOS DE CONTROL..................................................................................5 6.1 Gráfico de control por variables...................................................................................5 6.2 Gráfico de control por atributos...................................................................................6 7. ¿CÓMO REALIZAR UNA GRÁFICA DE CONTROL?..............................................................6 8. CÓMO INTERPRETAR UNA GRÁFICA DE CONTROL...........................................................7 9. TIPOS DE RESULTADOS..................................................................................................9 10. ¿CUÁNDO EL PROCESO ESTÁ FUNCIONANDO MAL? ..................................................10 11. BIBLIOGRAFÍA:........................................................................................................11
  • 2. 2 Grafica de control 1. INTRODUCCION: Las gráficas de control son herramientas muy efectivas para mantener el control estadístico de un proceso y utilizadas también para estimar parámetros y analizar la capacidad del proceso. Para usar una gráfica de control se debe especificar un tamaño de muestra, la frecuencia de muestreo y los límites de control. A la selección de estos parámetros se le conoce como el diseño de la gráfica de control. Las gráficas de control se pueden diseñar con criterios estadísticos, económicos o estadísticos-económicos. El diseño económico de las gráficas de control es introducido por Duncan [8]. El principal objetivo de estos estudios es determinar los parámetros óptimos de diseño. Estos parámetros son el tamaño de muestra, la longitud del intervalo de muestreo, y los coeficientes de los límites de control, de tal manera que los costos involucrados en el diseño sean minimizados. En los diseños económicos y estadísticos-económicos los costos se pueden agrupar en cuatro categorías: 1. Costos de muestreo y prueba. 2. Costos asociados con la investigación de una señal fuera de control y la reparación o corrección de cualquier causa asignable encontrada. 3. Costos asociados con la producción de artículos defectuosos. 4. Costos por falsa alarma.
  • 3. 3 2. DEFINICIÓN: Una gráfica de control es un diagrama que sirve para examinar si un proceso se encuentra en una condición estable, o para asegurar que se mantenga en esa condición. Estos datos se registran durante el proceso de elaboración o prestación del producto o servicio. Cada gráfico de control se compone de una línea central o valor nominal, que suele ser el objetivo del proceso o el promedio histórico, una línea superior que marca el “límite superior de control” (LSC), y una línea inferior que marca el “límite inferior de control” (LIC). Los puntos contienen información sobre las lecturas hechas; pueden ser promedios de grupos de lecturas, o sus rangos, o bien las lecturas individuales mismas. Los límites de control marcan el intervalo de confianza en el cual se espera que caigan los puntos. La construcción de gráficos de control está basada en la estadística matemática. Los gráficos de control emplean datos de operación para establecer límites dentro de los cuales se espera hacer observaciones futuras, si el proceso demuestra no haber sido afectado por causas asignables o especiales.
  • 4. 4 3. OBJETIVOS El objetivo de los Gráficos de Control, cuando las características de control son características de calidad, es detectar la presencia de anormalidades en el proceso, para descubrir y eliminar las causas asignables de variación, así como adoptar medidas preventivas que eviten la repetición de estas causas en el futuro. Estas medidas preventivas deben estar orientadas a:  Mejorar la capacidad de las máquinas y de todo el proceso (análisis y diseño de proceso)  Realizar cambios en las normas de trabajo y de calidad.  Emplear materiales de mejor calidad.  Educar y adiestrar a la fuerza de trabajo.  Emplear medios de medición adecuados. 4. VENTAJAS  Resume varios aspectos de la calidad del producto; es decir si es aceptable o no  Son fáciles de entender  Provee evidencia de problemas de calidad 5. DESVENTAJAS Interpretación errónea por errores de los datos o los cálculos utilizados El hecho de que un proceso se mantenga bajo control no significa que sea un buen proceso, puede estar produciendo constantemente un gran número de no conformidades. Controlar una característica de un proceso no significa necesariamente controlar el proceso. Si no se define bien la información necesaria y las características del proceso que deben ser controladas, tendremos interpretaciones erróneas debido a informaciones incompletas.
  • 5. 5 Las gráficas de control sirven para:  Diagnóstico: Para evaluar la estabilidad de un proceso.  Control: Para determinar cuándo es necesario ajustar un proceso y cuándo se debe dejar tal y como está.  Confirmación: Para confirmar la mejora de un proceso. 6. TIPOS DE GRÁFICOS DE CONTROL 6.1 Gráfico de control por variables Hacen uso de estadísticas obtenidas a partir de datos tales como la longitud o grosor de un elemento. En los gráficos de control por variables es posible medir la característica de calidad a estudiar. En estos casos conviene describir la característica de calidad mediante una medida de tendencia central (usualmente la media muestral) y una medida de su variabilidad (usualmente el rango o la desviación estándar). Los gráficos de control por variables son más “sensibles” que los gráficos de control por atributos, razón por la cual son capaces de “avisarnos” de posibles problemas de calidad incluso antes de que éstos sean ya relevantes.
  • 6. 6 6.2 Gráfico de control por atributos Se basan en frecuencias, por ejemplo, el número de unidades defectuosas. En estos gráficos el control del proceso se realiza si el producto inspeccionado se clasifica como no conforme o conforme (defectuoso o no defectuoso), respecto a las especificaciones para la característica de calidad considerada. Ejemplo: un tornillo es conforme si su longitud está entre 1,9 y 2,1 cm., en caso contrario será no conforme. Los gráficos de control por atributos tienen la ventaja de sintetizar de forma rápida toda la información referida a diferentes aspectos de calidad de un producto, ya que permiten clasificar éste como aceptable o inaceptable; además, no suelen necesitar de sistemas de medición muy complejos y son más fácilmente entendibles por los no especialistas. 7. ¿CÓMO REALIZAR UNA GRÁFICA DE CONTROL? Crear una gráfica de control requiere los siguientes pasos: 1) Elegir la característica a estudio. Debe medir la variable que queremos controlar: la longitud de una pieza, la temperatura de una máquina, etc. 2) Tomar los datos. Deberemos recoger los valores durante un periodo de tiempo suficiente que nos permita obtener una visión representativa del desarrollo del proceso.
  • 7. 7 3) Introducir os datos en la hoja de cálculo, y calcular la cuál es la línea central (valor medio de los datos) y los límites superior e inferior. 4) Representar los datos en la gráfica, y estudiar si el funcionamiento es el correcto. Si no no fuera por estar el proceso descentrado (la media de los datos no es la medida que nos pide las especificaciones) habría que recalibrar las máquinas. O bien, si la variabilidad es demasiado alta y los productos se salen de las tolerancias demasiado frecuentemente, habría que estudiar las causas para afinar los resultados. 5) Volver a realizar el estudio cada cierto tiempo para comprobar que el funcionamiento sigue siendo el correcto. 8. CÓMO INTERPRETAR UNA GRÁFICA DE CONTROL En la gráfica se muestran datos del desempeño de un proceso. Estos datos pueden ser continuos (ej.: las medidas de una pieza, o el número de piezas conformes respecto de cada lote de X unidades) o bien también se pueden mostrar datos discretos (ej.: pieza conforme o pieza no conforme). En el caso de ser datos continuos, se suele incluir una línea horizontal con el valor medio de referencia y dos líneas más con los límites de control estadístico, superior e inferior, en la gráfica. Los límites de control se sitúan de forma que un porcentaje fijado de los puntos estén dentro de ellos. Estos límites suelen calcularse para incluir o bien el 75% o el 95% de los datos
  • 8. 8 Este tipo de diagramas de control son un mecanismo para detectar si el proceso está funcionando correctamente, o si se están produciendo situaciones anómalas. Cuando una gráfica muestra una situación fuera de control, se puede iniciar una investigación para identificar las causas y tomar una decisión que corrija las desviaciones. Los valores mostrados en el diagrama, deben ser aleatorios y seguir una distribución estadística normal, estando centrados en el la línea del punto medio. Para la interpretación de los gráficos de control, de medias y recorrido, pueden seguirse las normas siguientes: Norma 1. Cuando un sólo punto está fuera de los límites de control, puede estar señalando la ausencia de control del proceso. No obstante, esta probabilidad sería pequeña por lo que tal vez no sea oportuno efectuar cambios. Norma 2: Si al menos 2 ó 3 puntos sucesivos están en el mismo lado de la línea media, y más de dos unidades sigma (dos desviaciones típicas) alejados de esta línea, estará sugerida una falta de control del proceso. Si el tercer punto consecutivo está alejado de la línea media en la medida indicada, pero en el otro lado, la misma conclusión sería válida.
  • 9. 9 Norma 3: En el caso de que 4 ó 5 valores sucesivos se situaran en el mismo lado, alejados de la línea central más de 1 sigma, se apuntaría un déficit en la estabilidad o control del proceso. Norma 4: Igualmente, estaría indicada esta falta de control cuando al menos 7 valores sucesivos estuvieran situados en el mismo lado de la línea media. Esto mostraría una inadecuada distribución de esos puntos. 9. TIPOS DE RESULTADOS Dependiendo del muestreo con el que se esté realizando la gráfica de control, esta es capaz de dar tres tipos de resultados: 1. Bajo control y capaz. Proceso con sólo causas naturales de variación y capaz de producir dentro de los límites de control establecidos. Frecuencia Límite inferior de control Límite superior de control 2. Bajo control, pero incapaz. Proceso bajo control (sólo están presentes causas naturales de variación), pero incapaz de producir dentro de los límites de control establecidos. 3. Fuera de control. Proceso fuera de control, con causas imputables de variación. Tamaño (peso, longitud, velocidad, etc.)
  • 10. 10 10.¿CUÁNDO EL PROCESO ESTÁ FUNCIONANDO MAL? Se dice que un proceso está fuera de control, y por lo tanto debe corregirse, en las siguientes situaciones:  Cuando hay un punto fuera de los límites del 95%.  Cuando hay más de 3 puntos seguidos fuera de los límites del 75%.  Cuando se aprecian tendencias crecientes o decrecientes en más de 4 puntos seguidos.  Cuando más de 6 puntos seguidos se encuentran en la mitad superior o inferior del gráfico (en este caso, el proceso está descentrado y habría que recalibrarlo).  Cuando se aprecia que los valores siguen un patrón, no siento estos aleatorios.
