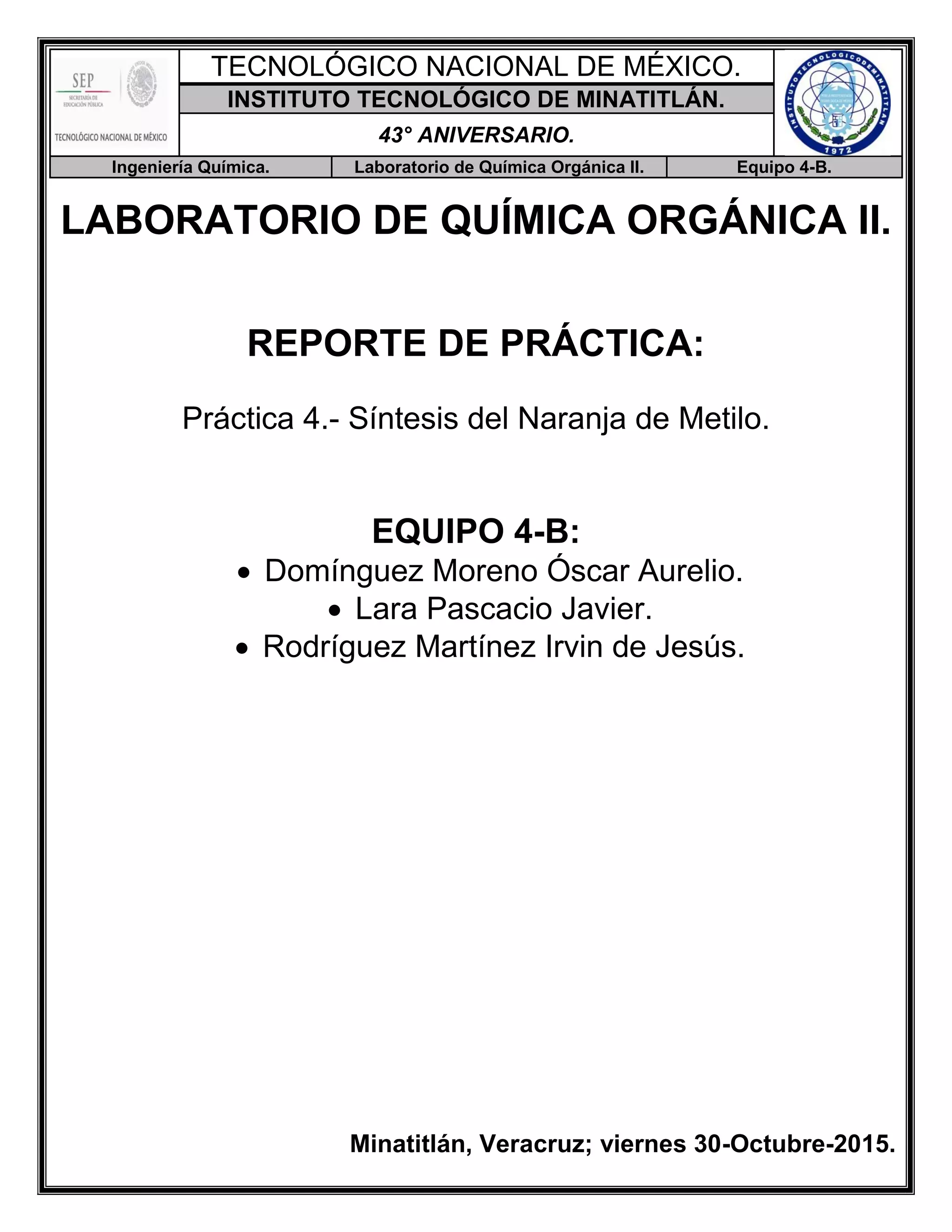

TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.
LABORATORIO DE QUÍMICA ORGÁNICA II.
REPORTE DE PRÁCTICA:
Práctica 4.- Síntesis del Naranja de Metilo.
EQUIPO 4-B:
 Domínguez Moreno Óscar Aurelio.
 Lara Pascacio Javier.
 Rodríguez Martínez Irvin de Jesús.
Minatitlán, Veracruz; viernes 30-Octubre-2015.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

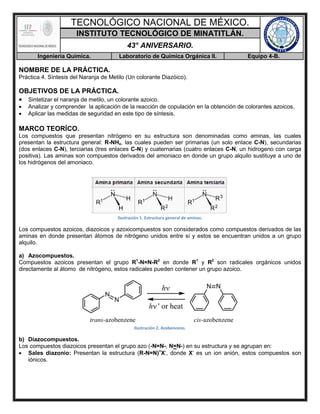

NOMBRE DE LA PRÁCTICA.
Práctica 4. Síntesis del Naranja de Metilo (Un colorante Diazóico).
OBJETIVOS DE LA PRÁCTICA.
 Sintetizar el naranja de metilo, un colorante azoico.
 Analizar y comprender la aplicación de la reacción de copulación en la obtención de colorantes azoicos.
 Aplicar las medidas de seguridad en este tipo de síntesis.
MARCO TEORÍCO.
Los compuestos que presentan nitrógeno en su estructura son denominadas como aminas, las cuales
presentan la estructura general: R-NHx, las cuales pueden ser primarias (un solo enlace C-N), secundarias
(dos enlaces C-N), terciarias (tres enlaces C-N) y cuaternarias (cuatro enlaces C-N, un hidrogeno con carga
positiva). Las aminas son compuestos derivados del amoniaco en donde un grupo alquilo sustituye a uno de
los hidrógenos del amoniaco.
Ilustración 1. Estructura general de aminas.
Los compuestos azoicos, diazoicos y azoxicompuestos son considerados como compuestos derivados de las
aminas en donde presentan átomos de nitrógeno unidos entre sí y estos se encuentran unidos a un grupo
alquilo.
a) Azocompuestos.
Compuestos azoicos presentan el grupo R1
-N=N-R2
en donde R1
y R2
son radicales orgánicos unidos
directamente al átomo de nitrógeno, estos radicales pueden contener un grupo azoico.
Ilustración 2. Azobenceno.
b) Diazocompuestos.
Los compuestos diazoicos presentan el grupo azo (-N=N-, N=N-) en su estructura y se agrupan en:
 Sales diazonio: Presentan la estructura (R-N=N)+
X-
, donde X-
es un ion anión, estos compuestos son
iónicos.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

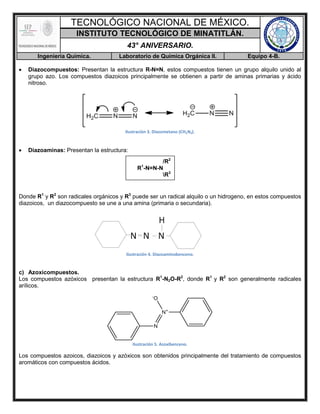

 Diazocompuestos: Presentan la estructura R-N=N, estos compuestos tienen un grupo alquilo unido al
grupo azo. Los compuestos diazoicos principalmente se obtienen a partir de aminas primarias y ácido
nitroso.
Ilustración 3. Diazometano (CH2N2).
 Diazoaminas: Presentan la estructura:
Donde R1
y R2
son radicales orgánicos y R3
puede ser un radical alquilo o un hidrogeno, en estos compuestos
diazoicos, un diazocompuesto se une a una amina (primaria o secundaria).
Ilustración 4. Diazoaminobenceno.
c) Azoxicompuestos.
Los compuestos azóxicos presentan la estructura R1
-N2O-R2
, donde R1
y R2
son generalmente radicales
arílicos.
Ilustración 5. Azoxibenceno.
Los compuestos azoicos, diazoicos y azóxicos son obtenidos principalmente del tratamiento de compuestos
aromáticos con compuestos ácidos.
/R2
R1
-N=N-N
R3
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

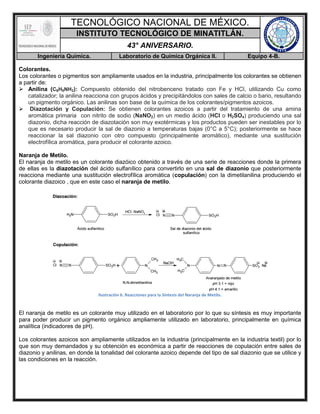

Colorantes.
Los colorantes o pigmentos son ampliamente usados en la industria, principalmente los colorantes se obtienen
a partir de:
 Anilina (C6H5NH2): Compuesto obtenido del nitrobenceno tratado con Fe y HCl, utilizando Cu como
catalizador; la anilina reacciona con grupos ácidos y precipitándolos con sales de calcio o bario, resultando
un pigmento orgánico. Las anilinas son base de la química de los colorantes/pigmentos azoicos.
 Diazotación y Copulación: Se obtienen colorantes azoicos a partir del tratamiento de una amina
aromática primaria con nitrito de sodio (NaNO2) en un medio ácido (HCl o H2SO4) produciendo una sal
diazonio, dicha reacción de diazotación son muy exotérmicas y los productos pueden ser inestables por lo
que es necesario producir la sal de diazonio a temperaturas bajas (0°C a 5°C); posteriormente se hace
reaccionar la sal diazonio con otro compuesto (principalmente aromático), mediante una sustitución
electrofílica aromática, para producir el colorante azoico.
Naranja de Metilo.
El naranja de metilo es un colorante diazóico obtenido a través de una serie de reacciones donde la primera
de ellas es la diazotación del ácido sulfanílico para convertirlo en una sal de diazonio que posteriormente
reacciona mediante una sustitución electrofílica aromática (copulación) con la dimetilanilina produciendo el
colorante diazoico , que en este caso el naranja de metilo.
Ilustración 6. Reacciones para la Síntesis del Naranja de Metilo.
El naranja de metilo es un colorante muy utilizado en el laboratorio por lo que su síntesis es muy importante
para poder producir un pigmento orgánico ampliamente utilizado en laboratorio, principalmente en química
analítica (indicadores de pH).
Los colorantes azoicos son ampliamente utilizados en la industria (principalmente en la industria textil) por lo
que son muy demandados y su obtención es económica a partir de reacciones de copulación entre sales de
diazonio y anilinas, en donde la tonalidad del colorante azoico depende del tipo de sal diazonio que se utilice y
las condiciones en la reacción.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

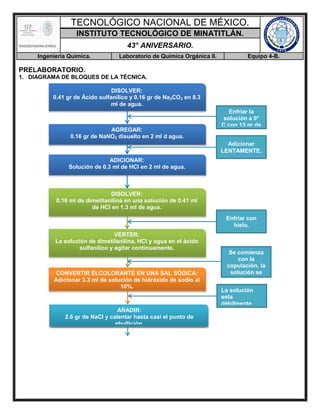

PRELABORATORIO.
1. DIAGRAMA DE BLOQUES DE LA TÉCNICA.
DISOLVER:
0.41 gr de Ácido sulfanílico y 0.16 gr de Na2CO3 en 8.3
ml de agua.
AGREGAR:
0.16 gr de NaNO2 disuelto en 2 ml d agua.
ADICIONAR:
Solución de 0.3 ml de HCl en 2 ml de agua.
Enfriar la
solución a 0°
C con 13 gr de
hielo.
Adicionar
LENTAMENTE.
DISOLVER:
0.16 ml de dimetilanilina en una solución de 0.41 ml
de HCl en 1.3 ml de agua.
VERTER:
La solución de dimetilanilina, HCl y agua en el ácido
sulfanílico y agitar continuamente.
Enfriar con
hielo.
CONVERTIR ELCOLORANTE EN UNA SAL SÓDICA:
Adicionar 3.3 ml de solución de hidróxido de sodio al
10%.
Se comienza
con la
copulación, la
solución se
torna roja.
La solución
esta
débilmente
AÑADIR:
2.6 gr de NaCl y calentar hasta casi el punto de
ebullición.
AÑADIR:
2.6 gr de NaCl y calentar hasta casi el punto de
ebullición.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

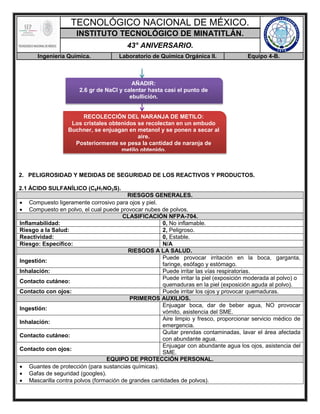

2. PELIGROSIDAD Y MEDIDAS DE SEGURIDAD DE LOS REACTIVOS Y PRODUCTOS.
2.1 ÁCIDO SULFANÍLICO (C6H7NO3S).
RIESGOS GENERALES.
 Compuesto ligeramente corrosivo para ojos y piel.
 Compuesto en polvo, el cual puede provocar nubes de polvos.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 0, No inflamable.
Riesgo a la Salud: 2, Peligroso.
Reactividad: 0, Estable.
Riesgo: Específico: N/A
RIESGOS A LA SALUD.
Ingestión:
Puede provocar irritación en la boca, garganta,
faringe, esófago y estómago.
Inhalación: Puede irritar las vías respiratorias.
Contacto cutáneo:
Puede irritar la piel (exposición moderada al polvo) o
quemaduras en la piel (exposición aguda al polvo).
Contacto con ojos: Puede irritar los ojos y provocar quemaduras.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de beber agua, NO provocar
vómito, asistencia del SME.
Inhalación:
Aire limpio y fresco, proporcionar servicio médico de
emergencia.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua.
Contacto con ojos:
Enjuagar con abundante agua los ojos, asistencia del
SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Guantes de protección (para sustancias químicas).
 Gafas de seguridad (googles).
 Mascarilla contra polvos (formación de grandes cantidades de polvos).
AÑADIR:
2.6 gr de NaCl y calentar hasta casi el punto de
ebullición.
RECOLECCIÓN DEL NARANJA DE METILO:
Los cristales obtenidos se recolectan en un embudo
Buchner, se enjuagan en metanol y se ponen a secar al
aire.
Posteriormente se pesa la cantidad de naranja de
metilo obtenido.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

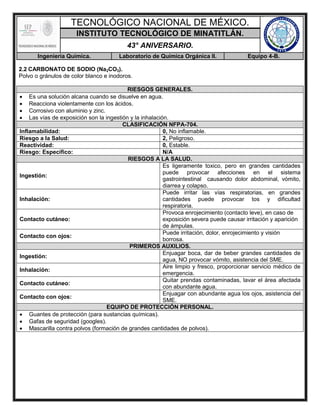

2.2 CARBONATO DE SODIO (Na2CO3).
Polvo o gránulos de color blanco e inodoros.
RIESGOS GENERALES.
 Es una solución alcana cuando se disuelve en agua.
 Reacciona violentamente con los ácidos.
 Corrosivo con aluminio y zinc.
 Las vías de exposición son la ingestión y la inhalación.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 0, No inflamable.
Riesgo a la Salud: 2, Peligroso.
Reactividad: 0, Estable.
Riesgo: Específico: N/A
RIESGOS A LA SALUD.
Ingestión:
Es ligeramente toxico, pero en grandes cantidades
puede provocar afecciones en el sistema
gastrointestinal causando dolor abdominal, vómito,
diarrea y colapso.
Inhalación:
Puede irritar las vías respiratorias, en grandes
cantidades puede provocar tos y dificultad
respiratoria.
Contacto cutáneo:
Provoca enrojecimiento (contacto leve), en caso de
exposición severa puede causar irritación y aparición
de ámpulas.
Contacto con ojos:
Puede irritación, dolor, enrojecimiento y visión
borrosa.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de beber grandes cantidades de
agua, NO provocar vómito, asistencia del SME.
Inhalación:
Aire limpio y fresco, proporcionar servicio médico de
emergencia.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua.
Contacto con ojos:
Enjuagar con abundante agua los ojos, asistencia del
SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Guantes de protección (para sustancias químicas).
 Gafas de seguridad (googles).
 Mascarilla contra polvos (formación de grandes cantidades de polvos).
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

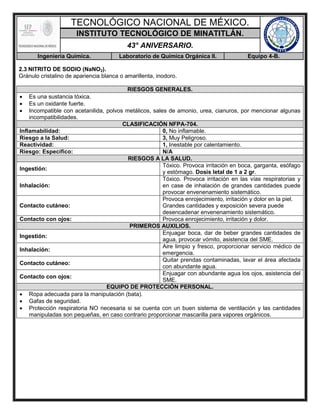

2.3 NITRITO DE SODIO (NaNO2).
Gránulo cristalino de apariencia blanca o amarillenta, inodoro.
RIESGOS GENERALES.
 Es una sustancia tóxica.
 Es un oxidante fuerte.
 Incompatible con acetanilida, polvos metálicos, sales de amonio, urea, cianuros, por mencionar algunas
incompatibilidades.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 0, No inflamable.
Riesgo a la Salud: 3, Muy Peligroso.
Reactividad: 1, Inestable por calentamiento.
Riesgo: Específico: N/A
RIESGOS A LA SALUD.
Ingestión:
Tóxico. Provoca irritación en boca, garganta, esófago
y estómago. Dosis letal de 1 a 2 gr.
Inhalación:
Tóxico. Provoca irritación en las vías respiratorias y
en case de inhalación de grandes cantidades puede
provocar envenenamiento sistemático.
Contacto cutáneo:
Provoca enrojecimiento, irritación y dolor en la piel.
Grandes cantidades y exposición severa puede
desencadenar envenenamiento sistemático.
Contacto con ojos: Provoca enrojecimiento, irritación y dolor.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de beber grandes cantidades de
agua, provocar vómito, asistencia del SME.
Inhalación:
Aire limpio y fresco, proporcionar servicio médico de
emergencia.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua.
Contacto con ojos:
Enjuagar con abundante agua los ojos, asistencia del
SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Ropa adecuada para la manipulación (bata).
 Gafas de seguridad.
 Protección respiratoria NO necesaria si se cuenta con un buen sistema de ventilación y las cantidades
manipuladas son pequeñas, en caso contrario proporcionar mascarilla para vapores orgánicos.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

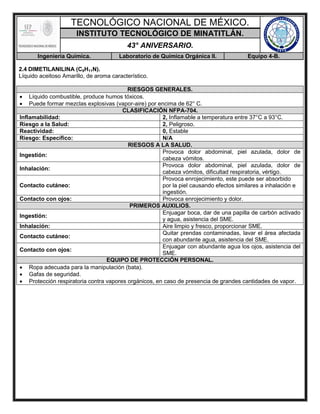

2.4 DIMETILANILINA (C8H11N).
Líquido aceitoso Amarillo, de aroma característico.
RIESGOS GENERALES.
 Líquido combustible, produce humos tóxicos.
 Puede formar mezclas explosivas (vapor-aire) por encima de 62° C.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 2, Inflamable a temperatura entre 37°C a 93°C.
Riesgo a la Salud: 2, Peligroso.
Reactividad: 0, Estable
Riesgo: Específico: N/A
RIESGOS A LA SALUD.
Ingestión:
Provoca dolor abdominal, piel azulada, dolor de
cabeza vómitos.
Inhalación:
Provoca dolor abdominal, piel azulada, dolor de
cabeza vómitos, dificultad respiratoria, vértigo.
Contacto cutáneo:
Provoca enrojecimiento, este puede ser absorbido
por la piel causando efectos similares a inhalación e
ingestión.
Contacto con ojos: Provoca enrojecimiento y dolor.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de una papilla de carbón activado
y agua, asistencia del SME.
Inhalación: Aire limpio y fresco, proporcionar SME.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua, asistencia del SME.
Contacto con ojos:
Enjuagar con abundante agua los ojos, asistencia del
SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Ropa adecuada para la manipulación (bata).
 Gafas de seguridad.
 Protección respiratoria contra vapores orgánicos, en caso de presencia de grandes cantidades de vapor.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.
2.5 HIDRÓXIDO DE SODIO (NaOH).
RIESGOS GENERALES.
 Sustancia corrosiva.
 Reacciona violentamente con agua.
 Evitar calor, llamas y humedad.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 0, NO inflamable.
Riesgo a la Salud: 3, Muy Peligroso.
Reactividad: 1, Reacciona por calentamiento.
Riesgo: Específico: W, NO usar agua.
RIESGOS A LA SALUD.
Ingestión:
Produce severas quemaduras y lesiones en boca,
garganta, esófago y estómago.
Inhalación:
Irritante severo, los daños por inhalación varían
según las concentraciones y pueden ser irritación
severa a graves daños en el tracto respiratorio.
Contacto cutáneo: Irritación y severas quemaduras.
Contacto con ojos:
Irritación con dolor, enrojecimiento y lagrimeo
constante.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de beber agua, NO provocar
vómito, asistencia del SME.
Inhalación:
Aire limpio y fresco, proporcionar servicio médico de
emergencia.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua y jabón por lo menos durante 15
minutos.
Contacto con ojos:
Enjuagar con abundante agua los ojos, por lo menos
durante 15 minutos, asistencia del SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Guantes de protección.
 Gafas de seguridad (googles).
 Respirador con filtro (grandes cantidades de polvos/neblina).
INFORMACIÓN IMPORTANTE.
¡¡¡MUY CORROSIVO!!!
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

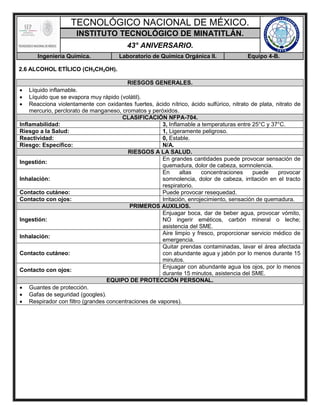

2.6 ALCOHOL ETÍLICO (CH3CH2OH).
RIESGOS GENERALES.
 Líquido inflamable.
 Líquido que se evapora muy rápido (volátil).
 Reacciona violentamente con oxidantes fuertes, ácido nítrico, ácido sulfúrico, nitrato de plata, nitrato de
mercurio, perclorato de manganeso, cromatos y peróxidos.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 3, Inflamable a temperaturas entre 25°C y 37°C.
Riesgo a la Salud: 1, Ligeramente peligroso.
Reactividad: 0, Estable.
Riesgo: Específico: N/A.
RIESGOS A LA SALUD.
Ingestión:
En grandes cantidades puede provocar sensación de
quemadura, dolor de cabeza, somnolencia.
Inhalación:
En altas concentraciones puede provocar
somnolencia, dolor de cabeza, irritación en el tracto
respiratorio.
Contacto cutáneo: Puede provocar resequedad.
Contacto con ojos: Irritación, enrojecimiento, sensación de quemadura.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de beber agua, provocar vómito,
NO ingerir eméticos, carbón mineral o leche;
asistencia del SME.
Inhalación:
Aire limpio y fresco, proporcionar servicio médico de
emergencia.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua y jabón por lo menos durante 15
minutos.
Contacto con ojos:
Enjuagar con abundante agua los ojos, por lo menos
durante 15 minutos, asistencia del SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Guantes de protección.
 Gafas de seguridad (googles).
 Respirador con filtro (grandes concentraciones de vapores).
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

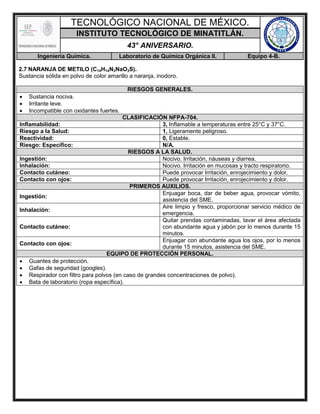

2.7 NARANJA DE METILO (C14H14N3NaO3S).
Sustancia sólida en polvo de color amarillo a naranja, inodoro.
RIESGOS GENERALES.
 Sustancia nociva.
 Irritante leve.
 Incompatible con oxidantes fuertes.
CLASIFICACIÓN NFPA-704.
Inflamabilidad: 3, Inflamable a temperaturas entre 25°C y 37°C.
Riesgo a la Salud: 1, Ligeramente peligroso.
Reactividad: 0, Estable.
Riesgo: Específico: N/A.
RIESGOS A LA SALUD.
Ingestión: Nocivo. Irritación, náuseas y diarrea.
Inhalación: Nocivo. Irritación en mucosas y tracto respiratorio.
Contacto cutáneo: Puede provocar Irritación, enrojecimiento y dolor.
Contacto con ojos: Puede provocar Irritación, enrojecimiento y dolor.
PRIMEROS AUXILIOS.
Ingestión:
Enjuagar boca, dar de beber agua, provocar vómito,
asistencia del SME.
Inhalación:
Aire limpio y fresco, proporcionar servicio médico de
emergencia.
Contacto cutáneo:
Quitar prendas contaminadas, lavar el área afectada
con abundante agua y jabón por lo menos durante 15
minutos.
Contacto con ojos:
Enjuagar con abundante agua los ojos, por lo menos
durante 15 minutos, asistencia del SME.
EQUIPO DE PROTECCIÓN PERSONAL.
 Guantes de protección.
 Gafas de seguridad (googles).
 Respirador con filtro para polvos (en caso de grandes concentraciones de polvo).
 Bata de laboratorio (ropa específica).
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.
3. CÁLCULOS TEÓRICOS.
Ilustración 7. Reacciones para la síntesis del Naranja de metilo.
 Diazoación del ácido sulfanílico.
Peso molecular del Ácido Sulfanílico (P.M.)
Peso molecular de la sal de diazonio del ácido
sulfanílico (P.M.)
C6 12 x 6 = 72 gr/mol Cl  35.453 x 1 =35.453 gr/mol
H7 1 x 7 = 7 gr/mol C6  12 x 6 = 72 gr/mol
O3  16 x 3 = 48 gr/mol H5  1 x 5 = 5 gr/mol
N14 x 1 = 14 gr/mol N2 14 x 2 = 28 gr/mol
S32.064 x 1 = 32.064 gr/mol O3 16 x 3 =48 gr/mol
PM = 173.064 gr/mol S 32.064 x 1= 32.064 gr/mol
PM = 220.517 gr/mol
1 mol de ácido sulfanílico  1 mol de sal de diazonio de ácido sulfanílico.
173.064 gr de ácido  220.517 gr de sal
0.41 gr de ácido  X gr de sal
X = (0.41 gr) (220.517 gr) / 173.064 gr
X = 90.411 gr.gr / 173.064 gr
X = 0.5224 gr
Con 0.41 gr de ácido sulfanílico se obtienen aproximadamente 0.52 gr de sal de diazonio del ácido sulfanílico.
 Copulación entre la sal de diazonio y la N, N-Dimetilanilina para producir el naranja de metilo.
Peso molecular del Naranja de Metilo (P.M.)
C14 12 x 14 = 168 gr/mol
H14  1 x 14 = 14 gr/mol
N3  14 x 3 = 42 gr/mol
Na 23 x 1 = 23 gr/mol
O3 16 x 3 = 48 gr/mol
S 32.064 x 1= 32.064 gr/mol
PM = 327.064 gr/mol
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

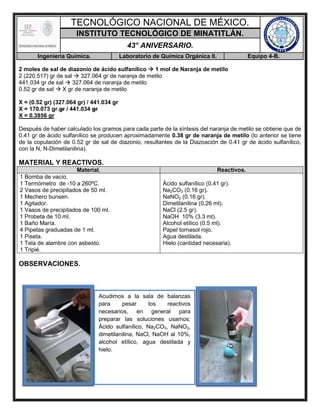

2 moles de sal de diazonio de ácido sulfanílico  1 mol de Naranja de metilo
2 (220.517) gr de sal  327.064 gr de naranja de metilo
441.034 gr de sal  327.064 de naranja de metilo
0.52 gr de sal  X gr de naranja de metilo
X = (0.52 gr) (327.064 gr) / 441.034 gr
X = 170.073 gr.gr / 441.034 gr
X = 0.3856 gr
Después de haber calculado los gramos para cada parte de la síntesis del naranja de metilo se obtiene que de
0.41 gr de ácido sulfanílico se producen aproximadamente 0.38 gr de naranja de metilo (lo anterior se tiene
de la copulación de 0.52 gr de sal de diazonio, resultantes de la Diazoación de 0.41 gr de ácido sulfanílico,
con la N, N-Dimetilanilina).
MATERIAL Y REACTIVOS.
Material. Reactivos.
1 Bomba de vacío.
1 Termómetro de -10 a 260ºC.
2 Vasos de precipitados de 50 ml.
1 Mechero bunsen.
1 Agitador.
1 Vasos de precipitados de 100 ml.
1 Probeta de 10 ml.
1 Baño María.
4 Pipetas graduadas de 1 ml.
1 Piseta.
1 Tela de alambre con asbesto.
1 Tripié.
Ácido sulfanílico (0.41 gr).
Na2CO3 (0.16 gr).
NaNO2 (0.16 gr).
Dimetilanilina (0.26 ml).
NaCl (2.5 gr).
NaOH 10% (3.3 ml).
Alcohol etílico (0.5 ml).
Papel tornasol rojo.
Agua destilada.
Hielo (cantidad necesaria).
OBSERVACIONES.
Acudimos a la sala de balanzas
para pesar los reactivos
necesarios, en general para
preparar las soluciones usamos:
Ácido sulfanílico, Na2CO3, NaNO2,
dimetilanilina, NaCl, NaOH al 10%,
alcohol etílico, agua destilada y
hielo.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.
En la solución 2 se mezclaron 0.16 gr de
Nitrito de Sodio (NaNO2) + 2 ml de agua
destilada, la solución resultó ser incolora
y no presentaba algún aroma en
particular; mientras que para la solución 3
se requirió de mezclar 0.3 ml de ácido
clorhídrico concentrado (HCl) en 2 ml de
agua fría, que previamente se vertió den
el vaso de 50 ml específico para la sol. 3.
Ahora bien, en la primera solución se
mezcló 0.41 gr de ácido sulfánico +
0.16 gr de Carbonato de Sodio
(Na2CO3) + 8.3 ml de agua destilada.
Lo que hicimos después fue enfriarla
con 13 gr de hielo, y el color amarillo
que obtuvo fue por verter en ella la
solución 2.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

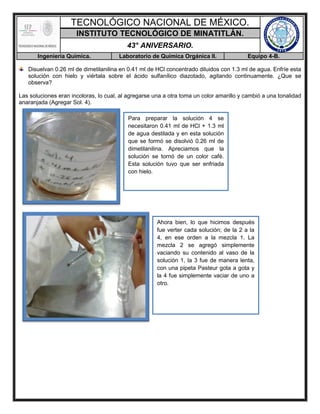

Disuelvan 0.26 ml de dimetilanilina en 0.41 ml de HCl concentrado diluidos con 1.3 ml de agua. Enfríe esta
solución con hielo y viértala sobre el ácido sulfanílico diazotado, agitando continuamente. ¿Que se
observa?
Las soluciones eran incoloras, lo cual, al agregarse una a otra toma un color amarillo y cambió a una tonalidad
anaranjada (Agregar Sol. 4).
Para preparar la solución 4 se
necesitaron 0.41 ml de HCl + 1.3 ml
de agua destilada y en esta solución
que se formó se disolvió 0.26 ml de
dimetilanilina. Apreciamos que la
solución se tornó de un color café.
Esta solución tuvo que ser enfriada
con hielo.
Ahora bien, lo que hicimos después
fue verter cada solución; de la 2 a la
4, en ese orden a la mezcla 1. La
mezcla 2 se agregó simplemente
vaciando su contenido al vaso de la
solución 1, la 3 fue de manera lenta,
con una pipeta Pasteur gota a gota y
la 4 fue simplemente vaciar de uno a
otro.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

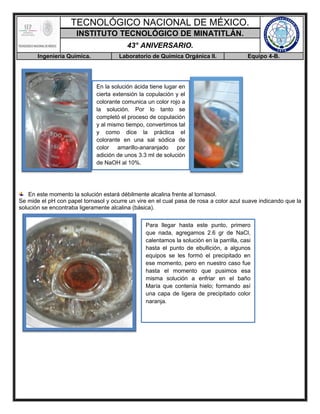

En este momento la solución estará débilmente alcalina frente al tornasol.
Se mide el pH con papel tornasol y ocurre un vire en el cual pasa de rosa a color azul suave indicando que la
solución se encontraba ligeramente alcalina (básica).
En la solución ácida tiene lugar en
cierta extensión la copulación y el
colorante comunica un color rojo a
la solución. Por lo tanto se
completó el proceso de copulación
y al mismo tiempo, convertimos tal
y como dice la práctica el
colorante en una sal sódica de
color amarillo-anaranjado por
adición de unos 3.3 ml de solución
de NaOH al 10%.
Para llegar hasta este punto, primero
que nada, agregamos 2.6 gr de NaCl,
calentamos la solución en la parrilla, casi
hasta el punto de ebullición, a algunos
equipos se les formó el precipitado en
ese momento, pero en nuestro caso fue
hasta el momento que pusimos esa
misma solución a enfriar en el baño
María que contenía hielo; formando así
una capa de ligera de precipitado color
naranja.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.
El colorante se separa en forma de cristales de color anaranjado que se recogen en un embudo Buchner, se
prensan bien, se enjuagan con un poco de etanol y se extiende sobre un papel para que se sequen al aire. No
intenten determinar el punto de fusión del colorante porque se descompone antes de fundir.
Posteriormente se filtró a vacío (bomba
de vacío y embudo Buchner) utilizando
papel filtro, el cual tenía un peso de 0.45
gr, en donde quedó atrapado el naranja
de metilo obtenido de la síntesis;
finalmente se dejó secar el papel filtro en
una estufa.
A la semana, acudimos al laboratorio
para pesar el papel filtro, el cual
contenía el naranja de metilo obtenido,
el valor de en balanza fue de 0.48 gr,
de lo cual 0.45 gr correspondían al
papel filtro quedando 0.03 gr de
Naranja de Metilo, siendo un
rendimiento muy pobre.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

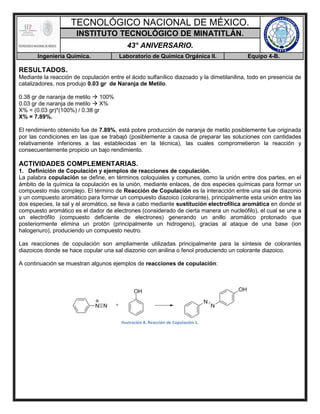

RESULTADOS.
Mediante la reacción de copulación entre el ácido sulfanílico diazoado y la dimetilanilina, todo en presencia de
catalizadores, nos produjo 0.03 gr de Naranja de Metilo.
0.38 gr de naranja de metilo  100%
0.03 gr de naranja de metilo  X%
X% = (0.03 gr)*(100%) / 0.38 gr
X% = 7.89%.
El rendimiento obtenido fue de 7.89%, está pobre producción de naranja de metilo posiblemente fue originada
por las condiciones en las que se trabajó (posiblemente a causa de preparar las soluciones con cantidades
relativamente inferiores a las establecidas en la técnica), las cuales comprometieron la reacción y
consecuentemente propicio un bajo rendimiento.
ACTIVIDADES COMPLEMENTARIAS.
1. Definición de Copulación y ejemplos de reacciones de copulación.
La palabra copulación se define, en términos coloquiales y comunes, como la unión entre dos partes, en el
ámbito de la química la copulación es la unión, mediante enlaces, de dos especies químicas para formar un
compuesto más complejo. El término de Reacción de Copulación es la interacción entre una sal de diazonio
y un compuesto aromático para formar un compuesto diazoico (colorante), principalmente esta unión entre las
dos especies, la sal y el aromático, se lleva a cabo mediante sustitución electrofílica aromática en donde el
compuesto aromático es el dador de electrones (considerado de cierta manera un nucleófilo), el cual se une a
un electrófilo (compuesto deficiente de electrones) generando un anillo aromático protonado que
posteriormente elimina un protón (principalmente un hidrogeno), gracias al ataque de una base (ion
halogenuro), produciendo un compuesto neutro.
Las reacciones de copulación son ampliamente utilizadas principalmente para la síntesis de colorantes
diazoicos donde se hace copular una sal diazonio con anilina o fenol produciendo un colorante diazoico.
A continuación se muestran algunos ejemplos de reacciones de copulación:
Ilustración 8. Reacción de Copulación 1.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

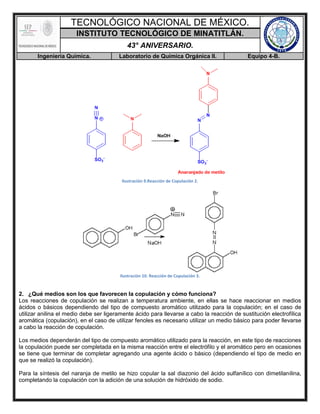

Ilustración 9.Reacción de Copulación 2.
Ilustración 10. Reacción de Copulación 3.
2. ¿Qué medios son los que favorecen la copulación y cómo funciona?
Los reacciones de copulación se realizan a temperatura ambiente, en ellas se hace reaccionar en medios
ácidos o básicos dependiendo del tipo de compuesto aromático utilizado para la copulación; en el caso de
utilizar anilina el medio debe ser ligeramente ácido para llevarse a cabo la reacción de sustitución electrofílica
aromática (copulación), en el caso de utilizar fenoles es necesario utilizar un medio básico para poder llevarse
a cabo la reacción de copulación.
Los medios dependerán del tipo de compuesto aromático utilizado para la reacción, en este tipo de reacciones
la copulación puede ser completada en la misma reacción entre el electrófilo y el aromático pero en ocasiones
se tiene que terminar de completar agregando una agente ácido o básico (dependiendo el tipo de medio en
que se realizó la copulación).
Para la síntesis del naranja de metilo se hizo copular la sal diazonio del ácido sulfanílico con dimetilanilina,
completando la copulación con la adición de una solución de hidróxido de sodio.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

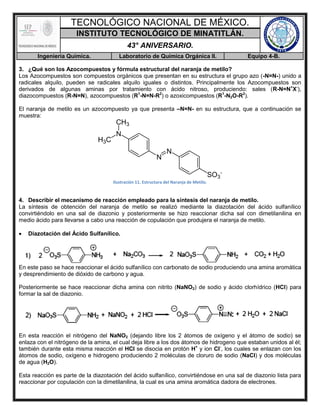

3. ¿Qué son los Azocompuestos y fórmula estructural del naranja de metilo?
Los Azocompuestos son compuestos orgánicos que presentan en su estructura el grupo azo (-N=N-) unido a
radicales alquilo, pueden se radicales alquilo iguales o distintos. Principalmente los Azocompuestos son
derivados de algunas aminas por tratamiento con ácido nitroso, produciendo: sales (R-N=N+
X-
),
diazocompuestos (R-N=N), azocompuestos (R1
-N=N-R2
) o azoxicompuestos (R1
-N2O-R2
).
El naranja de metilo es un azocompuesto ya que presenta –N=N- en su estructura, que a continuación se
muestra:
Ilustración 11. Estructura del Naranja de Metilo.
4. Describir el mecanismo de reacción empleado para la síntesis del naranja de metilo.
La síntesis de obtención del naranja de metilo se realizó mediante la diazotación del ácido sulfanílico
convirtiéndolo en una sal de diazonio y posteriormente se hizo reaccionar dicha sal con dimetilanilina en
medio ácido para llevarse a cabo una reacción de copulación que produjera el naranja de metilo.
 Diazotación del Ácido Sulfanílico.
En este paso se hace reaccionar el ácido sulfanílico con carbonato de sodio produciendo una amina aromática
y desprendimiento de dióxido de carbono y agua.
Posteriormente se hace reaccionar dicha amina con nitrito (NaNO2) de sodio y ácido clorhídrico (HCl) para
formar la sal de diazonio.
En esta reacción el nitrógeno del NaNO2 (dejando libre los 2 átomos de oxígeno y el átomo de sodio) se
enlaza con el nitrógeno de la amina, el cual deja libre a los dos átomos de hidrogeno que estaban unidos al él;
también durante esta misma reacción el HCl se disocia en protón H+
y ion Cl-
, los cuales se enlazan con los
átomos de sodio, oxígeno e hidrogeno produciendo 2 moléculas de cloruro de sodio (NaCl) y dos moléculas
de agua (H2O).
Esta reacción es parte de la diazotación del ácido sulfanílico, convirtiéndose en una sal de diazonio lista para
reaccionar por copulación con la dimetilanilina, la cual es una amina aromática dadora de electrones.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

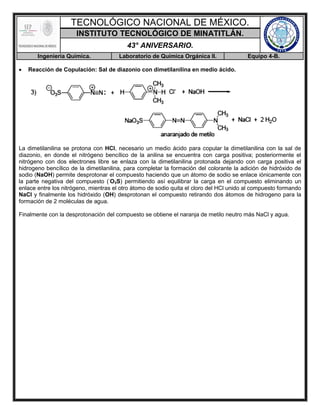

 Reacción de Copulación: Sal de diazonio con dimetilanilina en medio ácido.
La dimetilanilina se protona con HCl, necesario un medio ácido para copular la dimetilanilina con la sal de
diazonio, en donde el nitrógeno bencílico de la anilina se encuentra con carga positiva; posteriormente el
nitrógeno con dos electrones libre se enlaza con la dimetilanilina protonada dejando con carga positiva el
hidrogeno bencílico de la dimetilanilina, para completar la formación del colorante la adición de hidróxido de
sodio (NaOH) permite desprotonar el compuesto haciendo que un átomo de sodio se enlace iónicamente con
la parte negativa del compuesto (-
O3S) permitiendo así equilibrar la carga en el compuesto eliminando un
enlace entre los nitrógeno, mientras el otro átomo de sodio quita el cloro del HCl unido al compuesto formando
NaCl y finalmente los hidróxido (OH) desprotonan el compuesto retirando dos átomos de hidrogeno para la
formación de 2 moléculas de agua.
Finalmente con la desprotonación del compuesto se obtiene el naranja de metilo neutro más NaCl y agua.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

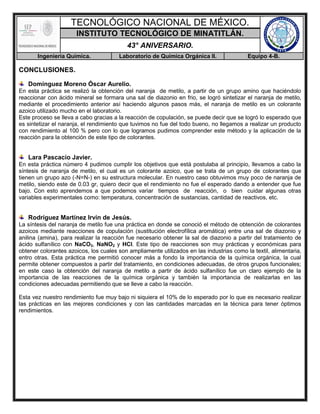

CONCLUSIONES.
Domínguez Moreno Óscar Aurelio.
En esta práctica se realizó la obtención del naranja de metilo, a partir de un grupo amino que haciéndolo
reaccionar con ácido mineral se formara una sal de diazonio en frio, se logró sintetizar el naranja de metilo,
mediante el procedimiento anterior así haciendo algunos pasos más, el naranja de metilo es un colorante
azoico utilizado mucho en el laboratorio.
Este proceso se lleva a cabo gracias a la reacción de copulación, se puede decir que se logró lo esperado que
es sintetizar el naranja, el rendimiento que tuvimos no fue del todo bueno, no llegamos a realizar un producto
con rendimiento al 100 % pero con lo que logramos pudimos comprender este método y la aplicación de la
reacción para la obtención de este tipo de colorantes.
Lara Pascacio Javier.
En esta práctica número 4 pudimos cumplir los objetivos que está postulaba al principio, llevamos a cabo la
síntesis de naranja de metilo, el cual es un colorante azoico, que se trata de un grupo de colorantes que
tienen un grupo azo (-N=N-) en su estructura molecular. En nuestro caso obtuvimos muy poco de naranja de
metilo, siendo este de 0.03 gr, quiero decir que el rendimiento no fue el esperado dando a entender que fue
bajo. Con esto aprendemos a que podemos variar tiempos de reacción, o bien cuidar algunas otras
variables experimentales como: temperatura, concentración de sustancias, cantidad de reactivos, etc.
Rodríguez Martínez Irvin de Jesús.
La síntesis del naranja de metilo fue una práctica en donde se conoció el método de obtención de colorantes
azoicos mediante reacciones de copulación (sustitución electrofílica aromática) entre una sal de diazonio y
anilina (amina), para realizar la reacción fue necesario obtener la sal de diazonio a partir del tratamiento de
ácido sulfanílico con NaCO3, NaNO2 y HCl. Este tipo de reacciones son muy prácticas y económicas para
obtener colorantes azoicos, los cuales son ampliamente utilizados en las industrias como la textil, alimentaria,
entro otras. Esta práctica me permitió conocer más a fondo la importancia de la química orgánica, la cual
permite obtener compuestos a partir del tratamiento, en condiciones adecuadas, de otros grupos funcionales;
en este caso la obtención del naranja de metilo a partir de ácido sulfanílico fue un claro ejemplo de la
importancia de las reacciones de la química orgánica y también la importancia de realizarlas en las
condiciones adecuadas permitiendo que se lleve a cabo la reacción.
Esta vez nuestro rendimiento fue muy bajo ni siquiera el 10% de lo esperado por lo que es necesario realizar
las prácticas en las mejores condiciones y con las cantidades marcadas en la técnica para tener óptimos
rendimientos.
TECNOLÓGICO NACIONAL DE MÉXICO.
INSTITUTO TECNOLÓGICO DE MINATITLÁN.
43° ANIVERSARIO.
Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.

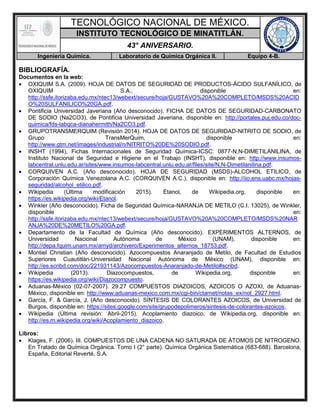

BIBLIOGRAFÍA.
Documentos en la web:
 OXIQUIM S.A. (2009). HOJA DE DATOS DE SEGURIDAD DE PRODUCTOS-ÁCIDO SULFANÍLICO, de
OXIQUIM S.A., disponible en:
http://ssfe.itorizaba.edu.mx/ntec13/webext/secure/hoja/GUSTAVO%20A%20COMPLETO/MSDS%20ACID
O%20SULFANILICO%20GA.pdf.
 Pontificia Universidad Javeriana (Año desconocido). FICHA DE DATOS DE SEGURIDAD-CARBONATO
DE SODIO (Na2CO3), de Pontificia Universidad Javeriana, disponible en: http://portales.puj.edu.co/doc-
quimica/fds-labqca-dianahermith/Na2CO3.pdf.
 GRUPOTRANSMERQUIM (Revisión 2014). HOJA DE DATOS DE SEGURIDAD-NITRITO DE SODIO, de
Grupo TransMerQuim, disponible en:
http://www.gtm.net/images/industrial/n/NITRITO%20DE%20SODIO.pdf.
 INSHT (1994), Fichas Internacionales de Seguridad Química-ICSC: 0877-N,N-DIMETILANILINA, de
Instituto Nacional de Seguridad e Higiene en el Trabajo (INSHT), disponible en: http://www.insumos-
labcentral.unlu.edu.ar/sites/www.insumos-labcentral.unlu.edu.ar/files/site/N,N-Dimetilanilina.pdf.
 CORQUIVEN A.C. (Año desconocido). HOJA DE SEGURIDAD (MSDS)-ALCOHOL ETILICO, de
Corporación Química Venezolana A.C. (CORQUIVEN A.C.), disponible en: http://iio.ens.uabc.mx/hojas-
seguridad/alcohol_etilico.pdf.
 Wikipedia (Última modificación 2015). Etanol, de Wikipedia.org, disponible en:
https://es.wikipedia.org/wiki/Etanol.
 Winkler (Año desconocido). Ficha de Seguridad Química-NARANJA DE METILO (C.I. 13025), de Winkler,
disponible en:
http://ssfe.itorizaba.edu.mx/ntec13/webext/secure/hoja/GUSTAVO%20A%20COMPLETO/MSDS%20NAR
ANJA%20DE%20METILO%20GA.pdf.
 Departamento de la Facultad de Química (Año desconocido). EXPERIMENTOS ALTERNOS, de
Universidad Nacional Autónoma de México (UNAM), disponible en:
http://depa.fquim.unam.mx/amyd/archivero/Experimentos_alternos_18753.pdf.
 Montiel Christian (Año desconocido). Azocompuestos Anaranjado de Metilo, de Facultad de Estudios
Superiores Cuautitlán-Universidad Nacional Autónoma de México (UNAM), disponible en:
http://es.scribd.com/doc/221931143/Azocompuestos-Anaranjado-de-Metilo#scribd.
 Wikipedia (2013). Diazocompuestos, de Wikipedia.org, disponible en:
https://es.wikipedia.org/wiki/Diazocompuesto.
 Aduanas-México (02-07-2007). 29.27 COMPUESTOS DIAZOICOS, AZOICOS O AZOXI, de Aduanas-
México, disponible en: http://www.aduanas-mexico.com.mx/cgi-bin/ctarnet/notas_ex/not_2927.html.
 García, F. & García, J. (Año desconocido). SÍNTESIS DE COLORANTES AZOICOS, de Universidad de
Burgos, disponible en: https://sites.google.com/site/grupodepolimeros/sintesis-de-colorantes-azoicos.
 Wikipedia (Última revisión: Abril-2015). Acoplamiento diazoico, de Wikipedia.org, disponible en:
http://es.m.wikipedia.org/wiki/Acoplamiento_diazoico.
Libros:
 Klages, F. (2006). III. COMPUESTOS DE UNA CADENA NO SATURADA DE ÁTOMOS DE NITROGENO.
En Tratado de Química Orgánica. Tomo I (2° parte). Química Orgánica Sistemática (683-688). Barcelona,
España, Editorial Reverté, S.A.

Más contenido relacionado

La actualidad más candente

Reconocimiento de aldehídos y cetonas.
Reconocimiento de aldehídos y cetonas.Reconocimiento de aldehídos y cetonas.
Reconocimiento de aldehídos y cetonas.
Jhonás A. Vega

Practica 4 Síntesis de acetato de isoamilo
Practica 4 Síntesis de acetato de isoamiloPractica 4 Síntesis de acetato de isoamilo
Practica 4 Síntesis de acetato de isoamilo
IPN

Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.
Angy Leira

Obtención del acetato de etilo
Obtención del acetato de etiloObtención del acetato de etilo
Obtención del acetato de etilo
Cesar Augusto Rosado Méndez

Volumetría REDOX - Permanganimetria
Volumetría REDOX - PermanganimetriaVolumetría REDOX - Permanganimetria
Volumetría REDOX - Permanganimetria
Noelia Centurion

INFORME DE ALDEHÍDOS Y CETONAS
INFORME DE ALDEHÍDOS Y CETONASINFORME DE ALDEHÍDOS Y CETONAS
INFORME DE ALDEHÍDOS Y CETONAS
Universidad de Pamplona - Colombia

Cap. 8 Reacción de hidrocarburos
Cap. 8 Reacción de hidrocarburosCap. 8 Reacción de hidrocarburos
Cap. 8 Reacción de hidrocarburos
Eltsyn Jozsef Uchuypoma

219776275 practica-nº-3-sintesis-de-ciclohexanona
219776275 practica-nº-3-sintesis-de-ciclohexanona219776275 practica-nº-3-sintesis-de-ciclohexanona
219776275 practica-nº-3-sintesis-de-ciclohexanona
Jimmy Rivera

Obtencion de-cloruro-de-terbutilo (1)
Obtencion de-cloruro-de-terbutilo (1)Obtencion de-cloruro-de-terbutilo (1)
Obtencion de-cloruro-de-terbutilo (1)
Daniielitho0o

Nitración del benceno
Nitración del bencenoNitración del benceno
Nitración del benceno
Jhonás A. Vega

Teoria de debye hückel de los electrolitos
Teoria de debye hückel de los electrolitosTeoria de debye hückel de los electrolitos
Teoria de debye hückel de los electrolitos
Deyanira Muñoz

Cristalización
CristalizaciónCristalización
Cristalización
jonathan HC

ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...
ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...
ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...
Daniela Vargas

Reacciones de hidrocarburos
Reacciones de hidrocarburosReacciones de hidrocarburos
Reacciones de hidrocarburos
jonathan HC

Práctica#7 Reacciones de Ácidos Carboxílicos
Práctica#7 Reacciones de Ácidos CarboxílicosPráctica#7 Reacciones de Ácidos Carboxílicos
Práctica#7 Reacciones de Ácidos Carboxílicos
Angy Leira

6º laboratorio de análisis químico 08
6º laboratorio de análisis químico   086º laboratorio de análisis químico   08
6º laboratorio de análisis químico 08
Jose Pacheco Miranda

Nomenclatura, Mecanismo y Reacciones_ Quimica Organica II
Nomenclatura, Mecanismo y Reacciones_ Quimica Organica IINomenclatura, Mecanismo y Reacciones_ Quimica Organica II
Nomenclatura, Mecanismo y Reacciones_ Quimica Organica II
GRATestrella

Destislacion por arrastre de vapor
Destislacion por arrastre de vaporDestislacion por arrastre de vapor
Destislacion por arrastre de vapor
Jorge Luis Guarneros Hernandez

Practica 7 9
Practica 7 9Practica 7 9
Practica 7 9
joy Castellanoss

Obtención de Cloruro de t-butilo
Obtención de Cloruro de t-butiloObtención de Cloruro de t-butilo
Obtención de Cloruro de t-butilo
Angy Leira


La actualidad más candente (20)

Reconocimiento de aldehídos y cetonas.
Reconocimiento de aldehídos y cetonas.Reconocimiento de aldehídos y cetonas.
Reconocimiento de aldehídos y cetonas.

Practica 4 Síntesis de acetato de isoamilo
Practica 4 Síntesis de acetato de isoamiloPractica 4 Síntesis de acetato de isoamilo
Practica 4 Síntesis de acetato de isoamilo

Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.

Obtención del acetato de etilo
Obtención del acetato de etiloObtención del acetato de etilo
Obtención del acetato de etilo

Volumetría REDOX - Permanganimetria
Volumetría REDOX - PermanganimetriaVolumetría REDOX - Permanganimetria
Volumetría REDOX - Permanganimetria

INFORME DE ALDEHÍDOS Y CETONAS
INFORME DE ALDEHÍDOS Y CETONASINFORME DE ALDEHÍDOS Y CETONAS
INFORME DE ALDEHÍDOS Y CETONAS

Cap. 8 Reacción de hidrocarburos
Cap. 8 Reacción de hidrocarburosCap. 8 Reacción de hidrocarburos
Cap. 8 Reacción de hidrocarburos

219776275 practica-nº-3-sintesis-de-ciclohexanona
219776275 practica-nº-3-sintesis-de-ciclohexanona219776275 practica-nº-3-sintesis-de-ciclohexanona
219776275 practica-nº-3-sintesis-de-ciclohexanona

Obtencion de-cloruro-de-terbutilo (1)
Obtencion de-cloruro-de-terbutilo (1)Obtencion de-cloruro-de-terbutilo (1)
Obtencion de-cloruro-de-terbutilo (1)

Nitración del benceno
Nitración del bencenoNitración del benceno
Nitración del benceno

Teoria de debye hückel de los electrolitos
Teoria de debye hückel de los electrolitosTeoria de debye hückel de los electrolitos
Teoria de debye hückel de los electrolitos

Cristalización
CristalizaciónCristalización
Cristalización

ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...
ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...
ESTANDARIZACION DE UNA SOLUCION DE NaOH Y DETERMINACION DE ACIDOS ORGANICOS E...

Reacciones de hidrocarburos
Reacciones de hidrocarburosReacciones de hidrocarburos
Reacciones de hidrocarburos

Práctica#7 Reacciones de Ácidos Carboxílicos
Práctica#7 Reacciones de Ácidos CarboxílicosPráctica#7 Reacciones de Ácidos Carboxílicos
Práctica#7 Reacciones de Ácidos Carboxílicos

6º laboratorio de análisis químico 08
6º laboratorio de análisis químico   086º laboratorio de análisis químico   08
6º laboratorio de análisis químico 08

Nomenclatura, Mecanismo y Reacciones_ Quimica Organica II
Nomenclatura, Mecanismo y Reacciones_ Quimica Organica IINomenclatura, Mecanismo y Reacciones_ Quimica Organica II
Nomenclatura, Mecanismo y Reacciones_ Quimica Organica II

Destislacion por arrastre de vapor
Destislacion por arrastre de vaporDestislacion por arrastre de vapor
Destislacion por arrastre de vapor

Practica 7 9
Practica 7 9Practica 7 9
Practica 7 9

Obtención de Cloruro de t-butilo
Obtención de Cloruro de t-butiloObtención de Cloruro de t-butilo
Obtención de Cloruro de t-butilo


Similar a Reporte de Práctica-Síntesis del Naranja de Metilo.

Reporte de Práctica-Síntesis de Butanona.
Reporte de Práctica-Síntesis de Butanona.Reporte de Práctica-Síntesis de Butanona.
Reporte de Práctica-Síntesis de Butanona.
Irvin de Jesús Rodríguez Martínez

Práctica 4
Práctica 4Práctica 4
Práctica 4
JessFlores87

practica quimica 1
practica quimica 1practica quimica 1
practica quimica 1
shadow-li

Informe lab 4
Informe lab 4Informe lab 4
Informe lab 4
fernanda olivera

Identificación de compuestos orgánicos con grupo amidas
Identificación  de compuestos orgánicos con grupo amidasIdentificación  de compuestos orgánicos con grupo amidas
Identificación de compuestos orgánicos con grupo amidas
Daniel Alcides Carrion

Informe de toxicologia2
Informe de toxicologia2Informe de toxicologia2
Informe de toxicologia2
Jonathan Chacón

identificacion de grupos funcionales organico
identificacion  de grupos funcionales organico identificacion  de grupos funcionales organico
identificacion de grupos funcionales organico
Eduardo Sosa

MANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdfMANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdf
MariaClaudiaHerrera

MANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdfMANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdf
MariaClaudiaHerrera

Experimentalternos
ExperimentalternosExperimentalternos
Practica 2 quimica organica
Practica 2 quimica organicaPractica 2 quimica organica
Practica 2 quimica organica
alfredo ccahuin berrocal

Naiker rojas electiva 1
Naiker rojas electiva 1Naiker rojas electiva 1
Naiker rojas electiva 1
nikeldl

Droe actividad experimental no 5
Droe  actividad experimental   no 5Droe  actividad experimental   no 5
Droe actividad experimental no 5
Conalep Ciudad Azteca

Inf 7 reacciones de oxidacion
Inf 7 reacciones de oxidacionInf 7 reacciones de oxidacion
Inf 7 reacciones de oxidacion
laury kiryu

Practia 5 intoxicacion por zinc (2)
Practia 5 intoxicacion por zinc (2)Practia 5 intoxicacion por zinc (2)
Practia 5 intoxicacion por zinc (2)
ELIANA Perez

Quimica organica
Quimica organicaQuimica organica
Quimica organica
Ladyk Piedra

Practica 1
Practica 1Practica 1
Practica 1
Celene Romero

Irradiación infrarroja una alternativa para la activación de reacciones y su ...
Irradiación infrarroja una alternativa para la activación de reacciones y su ...Irradiación infrarroja una alternativa para la activación de reacciones y su ...
Irradiación infrarroja una alternativa para la activación de reacciones y su ...
angelo26_

P2 gpos. funcionales(1)
P2 gpos. funcionales(1)P2 gpos. funcionales(1)
P2 gpos. funcionales(1)
jerry jimmy

VISITA TECNOPARQUE
VISITA TECNOPARQUEVISITA TECNOPARQUE
VISITA TECNOPARQUE
heylervargas


Similar a Reporte de Práctica-Síntesis del Naranja de Metilo. (20)

Reporte de Práctica-Síntesis de Butanona.
Reporte de Práctica-Síntesis de Butanona.Reporte de Práctica-Síntesis de Butanona.
Reporte de Práctica-Síntesis de Butanona.

Práctica 4
Práctica 4Práctica 4
Práctica 4

practica quimica 1
practica quimica 1practica quimica 1
practica quimica 1

Informe lab 4
Informe lab 4Informe lab 4
Informe lab 4

Identificación de compuestos orgánicos con grupo amidas
Identificación  de compuestos orgánicos con grupo amidasIdentificación  de compuestos orgánicos con grupo amidas
Identificación de compuestos orgánicos con grupo amidas

Informe de toxicologia2
Informe de toxicologia2Informe de toxicologia2
Informe de toxicologia2

identificacion de grupos funcionales organico
identificacion  de grupos funcionales organico identificacion  de grupos funcionales organico
identificacion de grupos funcionales organico

MANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdfMANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdf

MANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdfMANUAL PRÁCTICAS ORGÁNICA II.pdf
MANUAL PRÁCTICAS ORGÁNICA II.pdf

Experimentalternos
ExperimentalternosExperimentalternos
Experimentalternos

Practica 2 quimica organica
Practica 2 quimica organicaPractica 2 quimica organica
Practica 2 quimica organica

Naiker rojas electiva 1
Naiker rojas electiva 1Naiker rojas electiva 1
Naiker rojas electiva 1

Droe actividad experimental no 5
Droe  actividad experimental   no 5Droe  actividad experimental   no 5
Droe actividad experimental no 5

Inf 7 reacciones de oxidacion
Inf 7 reacciones de oxidacionInf 7 reacciones de oxidacion
Inf 7 reacciones de oxidacion

Practia 5 intoxicacion por zinc (2)
Practia 5 intoxicacion por zinc (2)Practia 5 intoxicacion por zinc (2)
Practia 5 intoxicacion por zinc (2)

Quimica organica
Quimica organicaQuimica organica
Quimica organica

Practica 1
Practica 1Practica 1
Practica 1

Irradiación infrarroja una alternativa para la activación de reacciones y su ...
Irradiación infrarroja una alternativa para la activación de reacciones y su ...Irradiación infrarroja una alternativa para la activación de reacciones y su ...
Irradiación infrarroja una alternativa para la activación de reacciones y su ...

P2 gpos. funcionales(1)
P2 gpos. funcionales(1)P2 gpos. funcionales(1)
P2 gpos. funcionales(1)

VISITA TECNOPARQUE
VISITA TECNOPARQUEVISITA TECNOPARQUE
VISITA TECNOPARQUE


Más de Irvin de Jesús Rodríguez Martínez

NOM-004: Protectores y Dispositivos de Seguridad
NOM-004: Protectores y Dispositivos de SeguridadNOM-004: Protectores y Dispositivos de Seguridad
NOM-004: Protectores y Dispositivos de Seguridad
Irvin de Jesús Rodríguez Martínez

Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...
Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...
Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...
Irvin de Jesús Rodríguez Martínez

PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.
PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.
PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.
Irvin de Jesús Rodríguez Martínez

2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.
2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.
2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.
Irvin de Jesús Rodríguez Martínez

TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.
Irvin de Jesús Rodríguez Martínez

TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.
Irvin de Jesús Rodríguez Martínez

LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).
LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).
LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).
Irvin de Jesús Rodríguez Martínez

AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.
AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.
AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.
Irvin de Jesús Rodríguez Martínez

AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...
AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...
AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...
Irvin de Jesús Rodríguez Martínez

Reporte de Práctica-Obtención y Propiedades del Acetileno.
Reporte de Práctica-Obtención y Propiedades del Acetileno.Reporte de Práctica-Obtención y Propiedades del Acetileno.
Reporte de Práctica-Obtención y Propiedades del Acetileno.
Irvin de Jesús Rodríguez Martínez

Procedimiento 001 determinación del cloruro de vinilo en el aire.
Procedimiento 001 determinación del cloruro de vinilo en el aire.Procedimiento 001 determinación del cloruro de vinilo en el aire.
Procedimiento 001 determinación del cloruro de vinilo en el aire.
Irvin de Jesús Rodríguez Martínez

2.1.3 hidrocarburos que contienen oxigeno
2.1.3 hidrocarburos que contienen oxigeno2.1.3 hidrocarburos que contienen oxigeno
2.1.3 hidrocarburos que contienen oxigeno
Irvin de Jesús Rodríguez Martínez


Más de Irvin de Jesús Rodríguez Martínez (12)

NOM-004: Protectores y Dispositivos de Seguridad
NOM-004: Protectores y Dispositivos de SeguridadNOM-004: Protectores y Dispositivos de Seguridad
NOM-004: Protectores y Dispositivos de Seguridad

Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...
Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...
Discurso: Práctica de Evaluación Entre Pares-La Reforma Energética de México ...

PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.
PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.
PROCESOS DE SEPARACIÓN I: UNIDAD V. OTRAS TECNOLOGÍAS DE SEPARACIÓN.

2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.
2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.
2.3. LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES.

TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: REPRESENTACIÓN DE SISTEMAS TERNARIOS.

TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.
TRIÁNGULO DE GIBBS: ENFOQUE GENERAL A REPRESENTACIÓN DE SISTEMAS TERNARIOS.

LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).
LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).
LÍQUIDOS PARCIALMENTE MISCIBLES-DIAGRAMAS TRIANGULARES (TRIÁNGULO DE GIBBS).

AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.
AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.
AIRSL-MAN-002. MANUALGENERAL SEGURIDAD INDUSTRIAL BÁSICA.

AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...
AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...
AIRSL-MAN-001. MANUAL GENERAL PARA LA SELECCIÓN, USO Y MANEJO DEL EQUIPO DE P...

Reporte de Práctica-Obtención y Propiedades del Acetileno.
Reporte de Práctica-Obtención y Propiedades del Acetileno.Reporte de Práctica-Obtención y Propiedades del Acetileno.
Reporte de Práctica-Obtención y Propiedades del Acetileno.

Procedimiento 001 determinación del cloruro de vinilo en el aire.
Procedimiento 001 determinación del cloruro de vinilo en el aire.Procedimiento 001 determinación del cloruro de vinilo en el aire.
Procedimiento 001 determinación del cloruro de vinilo en el aire.

2.1.3 hidrocarburos que contienen oxigeno
2.1.3 hidrocarburos que contienen oxigeno2.1.3 hidrocarburos que contienen oxigeno
2.1.3 hidrocarburos que contienen oxigeno


Último

La vida de Martin Miguel de Güemes para niños de primaria
La vida de Martin Miguel de Güemes para niños de primariaLa vida de Martin Miguel de Güemes para niños de primaria
La vida de Martin Miguel de Güemes para niños de primaria
EricaCouly1

Planificación Ejemplo con la metodología TPACK
Planificación Ejemplo con la metodología  TPACKPlanificación Ejemplo con la metodología  TPACK
Planificación Ejemplo con la metodología TPACK
ssusera6697f

1° T3 Examen Zany de primer grado compl
1° T3 Examen Zany  de primer grado compl1° T3 Examen Zany  de primer grado compl
1° T3 Examen Zany de primer grado compl
ROCIORUIZQUEZADA

Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdfGuia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Demetrio Ccesa Rayme

Liturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptxLiturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptx
YeniferGarcia36

Dosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdf
Dosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdfDosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdf
Dosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdf
KarenRuano6

Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Juan Martín Martín

La necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdfLa necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdf
JonathanCovena1

tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)
saradocente

Blogs_y_Educacion_Por Zaracho Lautaro_.pdf
Blogs_y_Educacion_Por Zaracho Lautaro_.pdfBlogs_y_Educacion_Por Zaracho Lautaro_.pdf
Blogs_y_Educacion_Por Zaracho Lautaro_.pdf
lautyzaracho4

Maristella Svampa-La sociedad excluyente.pdf
Maristella Svampa-La sociedad excluyente.pdfMaristella Svampa-La sociedad excluyente.pdf
Maristella Svampa-La sociedad excluyente.pdf
belbarcala

p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdfp4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
DavidCamiloMosquera

FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdf
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdfFEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdf
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdf
Jose Luis Jimenez Rodriguez

Nuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptxNuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptx
lautyzaracho4

200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural
shirherrer

Power Point: El espiritismo desenmascarado
Power Point: El espiritismo desenmascaradoPower Point: El espiritismo desenmascarado
Power Point: El espiritismo desenmascarado
https://gramadal.wordpress.com/

Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.
amayaltc18

Camus, Albert - El Extranjero.pdf
Camus, Albert -        El Extranjero.pdfCamus, Albert -        El Extranjero.pdf
Camus, Albert - El Extranjero.pdf
AlexDeLonghi

CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIACONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
ginnazamudio

CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZACORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
Sandra Mariela Ballón Aguedo


Último (20)

La vida de Martin Miguel de Güemes para niños de primaria
La vida de Martin Miguel de Güemes para niños de primariaLa vida de Martin Miguel de Güemes para niños de primaria
La vida de Martin Miguel de Güemes para niños de primaria

Planificación Ejemplo con la metodología TPACK
Planificación Ejemplo con la metodología  TPACKPlanificación Ejemplo con la metodología  TPACK
Planificación Ejemplo con la metodología TPACK

1° T3 Examen Zany de primer grado compl
1° T3 Examen Zany  de primer grado compl1° T3 Examen Zany  de primer grado compl
1° T3 Examen Zany de primer grado compl

Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdfGuia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf

Liturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptxLiturgia día del Padre del siguiente domingo.pptx
Liturgia día del Padre del siguiente domingo.pptx

Dosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdf
Dosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdfDosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdf
Dosificación de los aprendizajes U4_Me gustan los animales_Parvulos 1_2_3.pdf

Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...
Soluciones Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinar...

La necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdfLa necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdf

tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)tema 7. Los siglos XVI y XVII ( resumen)
tema 7. Los siglos XVI y XVII ( resumen)

Blogs_y_Educacion_Por Zaracho Lautaro_.pdf
Blogs_y_Educacion_Por Zaracho Lautaro_.pdfBlogs_y_Educacion_Por Zaracho Lautaro_.pdf
Blogs_y_Educacion_Por Zaracho Lautaro_.pdf

Maristella Svampa-La sociedad excluyente.pdf
Maristella Svampa-La sociedad excluyente.pdfMaristella Svampa-La sociedad excluyente.pdf
Maristella Svampa-La sociedad excluyente.pdf

p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdfp4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdf

FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdf
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdfFEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdf
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024.pdf

Nuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptxNuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptx

200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural200. Efemerides junio para trabajar en periodico mural
200. Efemerides junio para trabajar en periodico mural

Power Point: El espiritismo desenmascarado
Power Point: El espiritismo desenmascaradoPower Point: El espiritismo desenmascarado
Power Point: El espiritismo desenmascarado

Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.

Camus, Albert - El Extranjero.pdf
Camus, Albert -        El Extranjero.pdfCamus, Albert -        El Extranjero.pdf
Camus, Albert - El Extranjero.pdf

CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIACONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA
CONTENIDOS Y PDA DE LA FASE 3,4 Y 5 EN NIVEL PRIMARIA

CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZACORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA


Reporte de Práctica-Síntesis del Naranja de Metilo.

  • 1. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. LABORATORIO DE QUÍMICA ORGÁNICA II. REPORTE DE PRÁCTICA: Práctica 4.- Síntesis del Naranja de Metilo. EQUIPO 4-B:  Domínguez Moreno Óscar Aurelio.  Lara Pascacio Javier.  Rodríguez Martínez Irvin de Jesús. Minatitlán, Veracruz; viernes 30-Octubre-2015.
  • 2. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. NOMBRE DE LA PRÁCTICA. Práctica 4. Síntesis del Naranja de Metilo (Un colorante Diazóico). OBJETIVOS DE LA PRÁCTICA.  Sintetizar el naranja de metilo, un colorante azoico.  Analizar y comprender la aplicación de la reacción de copulación en la obtención de colorantes azoicos.  Aplicar las medidas de seguridad en este tipo de síntesis. MARCO TEORÍCO. Los compuestos que presentan nitrógeno en su estructura son denominadas como aminas, las cuales presentan la estructura general: R-NHx, las cuales pueden ser primarias (un solo enlace C-N), secundarias (dos enlaces C-N), terciarias (tres enlaces C-N) y cuaternarias (cuatro enlaces C-N, un hidrogeno con carga positiva). Las aminas son compuestos derivados del amoniaco en donde un grupo alquilo sustituye a uno de los hidrógenos del amoniaco. Ilustración 1. Estructura general de aminas. Los compuestos azoicos, diazoicos y azoxicompuestos son considerados como compuestos derivados de las aminas en donde presentan átomos de nitrógeno unidos entre sí y estos se encuentran unidos a un grupo alquilo. a) Azocompuestos. Compuestos azoicos presentan el grupo R1 -N=N-R2 en donde R1 y R2 son radicales orgánicos unidos directamente al átomo de nitrógeno, estos radicales pueden contener un grupo azoico. Ilustración 2. Azobenceno. b) Diazocompuestos. Los compuestos diazoicos presentan el grupo azo (-N=N-, N=N-) en su estructura y se agrupan en:  Sales diazonio: Presentan la estructura (R-N=N)+ X- , donde X- es un ion anión, estos compuestos son iónicos.
  • 3. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.  Diazocompuestos: Presentan la estructura R-N=N, estos compuestos tienen un grupo alquilo unido al grupo azo. Los compuestos diazoicos principalmente se obtienen a partir de aminas primarias y ácido nitroso. Ilustración 3. Diazometano (CH2N2).  Diazoaminas: Presentan la estructura: Donde R1 y R2 son radicales orgánicos y R3 puede ser un radical alquilo o un hidrogeno, en estos compuestos diazoicos, un diazocompuesto se une a una amina (primaria o secundaria). Ilustración 4. Diazoaminobenceno. c) Azoxicompuestos. Los compuestos azóxicos presentan la estructura R1 -N2O-R2 , donde R1 y R2 son generalmente radicales arílicos. Ilustración 5. Azoxibenceno. Los compuestos azoicos, diazoicos y azóxicos son obtenidos principalmente del tratamiento de compuestos aromáticos con compuestos ácidos. /R2 R1 -N=N-N R3
  • 4. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. Colorantes. Los colorantes o pigmentos son ampliamente usados en la industria, principalmente los colorantes se obtienen a partir de:  Anilina (C6H5NH2): Compuesto obtenido del nitrobenceno tratado con Fe y HCl, utilizando Cu como catalizador; la anilina reacciona con grupos ácidos y precipitándolos con sales de calcio o bario, resultando un pigmento orgánico. Las anilinas son base de la química de los colorantes/pigmentos azoicos.  Diazotación y Copulación: Se obtienen colorantes azoicos a partir del tratamiento de una amina aromática primaria con nitrito de sodio (NaNO2) en un medio ácido (HCl o H2SO4) produciendo una sal diazonio, dicha reacción de diazotación son muy exotérmicas y los productos pueden ser inestables por lo que es necesario producir la sal de diazonio a temperaturas bajas (0°C a 5°C); posteriormente se hace reaccionar la sal diazonio con otro compuesto (principalmente aromático), mediante una sustitución electrofílica aromática, para producir el colorante azoico. Naranja de Metilo. El naranja de metilo es un colorante diazóico obtenido a través de una serie de reacciones donde la primera de ellas es la diazotación del ácido sulfanílico para convertirlo en una sal de diazonio que posteriormente reacciona mediante una sustitución electrofílica aromática (copulación) con la dimetilanilina produciendo el colorante diazoico , que en este caso el naranja de metilo. Ilustración 6. Reacciones para la Síntesis del Naranja de Metilo. El naranja de metilo es un colorante muy utilizado en el laboratorio por lo que su síntesis es muy importante para poder producir un pigmento orgánico ampliamente utilizado en laboratorio, principalmente en química analítica (indicadores de pH). Los colorantes azoicos son ampliamente utilizados en la industria (principalmente en la industria textil) por lo que son muy demandados y su obtención es económica a partir de reacciones de copulación entre sales de diazonio y anilinas, en donde la tonalidad del colorante azoico depende del tipo de sal diazonio que se utilice y las condiciones en la reacción.
  • 5. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. PRELABORATORIO. 1. DIAGRAMA DE BLOQUES DE LA TÉCNICA. DISOLVER: 0.41 gr de Ácido sulfanílico y 0.16 gr de Na2CO3 en 8.3 ml de agua. AGREGAR: 0.16 gr de NaNO2 disuelto en 2 ml d agua. ADICIONAR: Solución de 0.3 ml de HCl en 2 ml de agua. Enfriar la solución a 0° C con 13 gr de hielo. Adicionar LENTAMENTE. DISOLVER: 0.16 ml de dimetilanilina en una solución de 0.41 ml de HCl en 1.3 ml de agua. VERTER: La solución de dimetilanilina, HCl y agua en el ácido sulfanílico y agitar continuamente. Enfriar con hielo. CONVERTIR ELCOLORANTE EN UNA SAL SÓDICA: Adicionar 3.3 ml de solución de hidróxido de sodio al 10%. Se comienza con la copulación, la solución se torna roja. La solución esta débilmente AÑADIR: 2.6 gr de NaCl y calentar hasta casi el punto de ebullición. AÑADIR: 2.6 gr de NaCl y calentar hasta casi el punto de ebullición.
  • 6. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2. PELIGROSIDAD Y MEDIDAS DE SEGURIDAD DE LOS REACTIVOS Y PRODUCTOS. 2.1 ÁCIDO SULFANÍLICO (C6H7NO3S). RIESGOS GENERALES.  Compuesto ligeramente corrosivo para ojos y piel.  Compuesto en polvo, el cual puede provocar nubes de polvos. CLASIFICACIÓN NFPA-704. Inflamabilidad: 0, No inflamable. Riesgo a la Salud: 2, Peligroso. Reactividad: 0, Estable. Riesgo: Específico: N/A RIESGOS A LA SALUD. Ingestión: Puede provocar irritación en la boca, garganta, faringe, esófago y estómago. Inhalación: Puede irritar las vías respiratorias. Contacto cutáneo: Puede irritar la piel (exposición moderada al polvo) o quemaduras en la piel (exposición aguda al polvo). Contacto con ojos: Puede irritar los ojos y provocar quemaduras. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de beber agua, NO provocar vómito, asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar servicio médico de emergencia. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua. Contacto con ojos: Enjuagar con abundante agua los ojos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Guantes de protección (para sustancias químicas).  Gafas de seguridad (googles).  Mascarilla contra polvos (formación de grandes cantidades de polvos). AÑADIR: 2.6 gr de NaCl y calentar hasta casi el punto de ebullición. RECOLECCIÓN DEL NARANJA DE METILO: Los cristales obtenidos se recolectan en un embudo Buchner, se enjuagan en metanol y se ponen a secar al aire. Posteriormente se pesa la cantidad de naranja de metilo obtenido.
  • 7. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2.2 CARBONATO DE SODIO (Na2CO3). Polvo o gránulos de color blanco e inodoros. RIESGOS GENERALES.  Es una solución alcana cuando se disuelve en agua.  Reacciona violentamente con los ácidos.  Corrosivo con aluminio y zinc.  Las vías de exposición son la ingestión y la inhalación. CLASIFICACIÓN NFPA-704. Inflamabilidad: 0, No inflamable. Riesgo a la Salud: 2, Peligroso. Reactividad: 0, Estable. Riesgo: Específico: N/A RIESGOS A LA SALUD. Ingestión: Es ligeramente toxico, pero en grandes cantidades puede provocar afecciones en el sistema gastrointestinal causando dolor abdominal, vómito, diarrea y colapso. Inhalación: Puede irritar las vías respiratorias, en grandes cantidades puede provocar tos y dificultad respiratoria. Contacto cutáneo: Provoca enrojecimiento (contacto leve), en caso de exposición severa puede causar irritación y aparición de ámpulas. Contacto con ojos: Puede irritación, dolor, enrojecimiento y visión borrosa. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de beber grandes cantidades de agua, NO provocar vómito, asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar servicio médico de emergencia. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua. Contacto con ojos: Enjuagar con abundante agua los ojos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Guantes de protección (para sustancias químicas).  Gafas de seguridad (googles).  Mascarilla contra polvos (formación de grandes cantidades de polvos).
  • 8. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2.3 NITRITO DE SODIO (NaNO2). Gránulo cristalino de apariencia blanca o amarillenta, inodoro. RIESGOS GENERALES.  Es una sustancia tóxica.  Es un oxidante fuerte.  Incompatible con acetanilida, polvos metálicos, sales de amonio, urea, cianuros, por mencionar algunas incompatibilidades. CLASIFICACIÓN NFPA-704. Inflamabilidad: 0, No inflamable. Riesgo a la Salud: 3, Muy Peligroso. Reactividad: 1, Inestable por calentamiento. Riesgo: Específico: N/A RIESGOS A LA SALUD. Ingestión: Tóxico. Provoca irritación en boca, garganta, esófago y estómago. Dosis letal de 1 a 2 gr. Inhalación: Tóxico. Provoca irritación en las vías respiratorias y en case de inhalación de grandes cantidades puede provocar envenenamiento sistemático. Contacto cutáneo: Provoca enrojecimiento, irritación y dolor en la piel. Grandes cantidades y exposición severa puede desencadenar envenenamiento sistemático. Contacto con ojos: Provoca enrojecimiento, irritación y dolor. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de beber grandes cantidades de agua, provocar vómito, asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar servicio médico de emergencia. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua. Contacto con ojos: Enjuagar con abundante agua los ojos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Ropa adecuada para la manipulación (bata).  Gafas de seguridad.  Protección respiratoria NO necesaria si se cuenta con un buen sistema de ventilación y las cantidades manipuladas son pequeñas, en caso contrario proporcionar mascarilla para vapores orgánicos.
  • 9. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2.4 DIMETILANILINA (C8H11N). Líquido aceitoso Amarillo, de aroma característico. RIESGOS GENERALES.  Líquido combustible, produce humos tóxicos.  Puede formar mezclas explosivas (vapor-aire) por encima de 62° C. CLASIFICACIÓN NFPA-704. Inflamabilidad: 2, Inflamable a temperatura entre 37°C a 93°C. Riesgo a la Salud: 2, Peligroso. Reactividad: 0, Estable Riesgo: Específico: N/A RIESGOS A LA SALUD. Ingestión: Provoca dolor abdominal, piel azulada, dolor de cabeza vómitos. Inhalación: Provoca dolor abdominal, piel azulada, dolor de cabeza vómitos, dificultad respiratoria, vértigo. Contacto cutáneo: Provoca enrojecimiento, este puede ser absorbido por la piel causando efectos similares a inhalación e ingestión. Contacto con ojos: Provoca enrojecimiento y dolor. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de una papilla de carbón activado y agua, asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar SME. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua, asistencia del SME. Contacto con ojos: Enjuagar con abundante agua los ojos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Ropa adecuada para la manipulación (bata).  Gafas de seguridad.  Protección respiratoria contra vapores orgánicos, en caso de presencia de grandes cantidades de vapor.
  • 10. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2.5 HIDRÓXIDO DE SODIO (NaOH). RIESGOS GENERALES.  Sustancia corrosiva.  Reacciona violentamente con agua.  Evitar calor, llamas y humedad. CLASIFICACIÓN NFPA-704. Inflamabilidad: 0, NO inflamable. Riesgo a la Salud: 3, Muy Peligroso. Reactividad: 1, Reacciona por calentamiento. Riesgo: Específico: W, NO usar agua. RIESGOS A LA SALUD. Ingestión: Produce severas quemaduras y lesiones en boca, garganta, esófago y estómago. Inhalación: Irritante severo, los daños por inhalación varían según las concentraciones y pueden ser irritación severa a graves daños en el tracto respiratorio. Contacto cutáneo: Irritación y severas quemaduras. Contacto con ojos: Irritación con dolor, enrojecimiento y lagrimeo constante. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de beber agua, NO provocar vómito, asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar servicio médico de emergencia. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua y jabón por lo menos durante 15 minutos. Contacto con ojos: Enjuagar con abundante agua los ojos, por lo menos durante 15 minutos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Guantes de protección.  Gafas de seguridad (googles).  Respirador con filtro (grandes cantidades de polvos/neblina). INFORMACIÓN IMPORTANTE. ¡¡¡MUY CORROSIVO!!!
  • 11. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2.6 ALCOHOL ETÍLICO (CH3CH2OH). RIESGOS GENERALES.  Líquido inflamable.  Líquido que se evapora muy rápido (volátil).  Reacciona violentamente con oxidantes fuertes, ácido nítrico, ácido sulfúrico, nitrato de plata, nitrato de mercurio, perclorato de manganeso, cromatos y peróxidos. CLASIFICACIÓN NFPA-704. Inflamabilidad: 3, Inflamable a temperaturas entre 25°C y 37°C. Riesgo a la Salud: 1, Ligeramente peligroso. Reactividad: 0, Estable. Riesgo: Específico: N/A. RIESGOS A LA SALUD. Ingestión: En grandes cantidades puede provocar sensación de quemadura, dolor de cabeza, somnolencia. Inhalación: En altas concentraciones puede provocar somnolencia, dolor de cabeza, irritación en el tracto respiratorio. Contacto cutáneo: Puede provocar resequedad. Contacto con ojos: Irritación, enrojecimiento, sensación de quemadura. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de beber agua, provocar vómito, NO ingerir eméticos, carbón mineral o leche; asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar servicio médico de emergencia. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua y jabón por lo menos durante 15 minutos. Contacto con ojos: Enjuagar con abundante agua los ojos, por lo menos durante 15 minutos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Guantes de protección.  Gafas de seguridad (googles).  Respirador con filtro (grandes concentraciones de vapores).
  • 12. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2.7 NARANJA DE METILO (C14H14N3NaO3S). Sustancia sólida en polvo de color amarillo a naranja, inodoro. RIESGOS GENERALES.  Sustancia nociva.  Irritante leve.  Incompatible con oxidantes fuertes. CLASIFICACIÓN NFPA-704. Inflamabilidad: 3, Inflamable a temperaturas entre 25°C y 37°C. Riesgo a la Salud: 1, Ligeramente peligroso. Reactividad: 0, Estable. Riesgo: Específico: N/A. RIESGOS A LA SALUD. Ingestión: Nocivo. Irritación, náuseas y diarrea. Inhalación: Nocivo. Irritación en mucosas y tracto respiratorio. Contacto cutáneo: Puede provocar Irritación, enrojecimiento y dolor. Contacto con ojos: Puede provocar Irritación, enrojecimiento y dolor. PRIMEROS AUXILIOS. Ingestión: Enjuagar boca, dar de beber agua, provocar vómito, asistencia del SME. Inhalación: Aire limpio y fresco, proporcionar servicio médico de emergencia. Contacto cutáneo: Quitar prendas contaminadas, lavar el área afectada con abundante agua y jabón por lo menos durante 15 minutos. Contacto con ojos: Enjuagar con abundante agua los ojos, por lo menos durante 15 minutos, asistencia del SME. EQUIPO DE PROTECCIÓN PERSONAL.  Guantes de protección.  Gafas de seguridad (googles).  Respirador con filtro para polvos (en caso de grandes concentraciones de polvo).  Bata de laboratorio (ropa específica).
  • 13. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 3. CÁLCULOS TEÓRICOS. Ilustración 7. Reacciones para la síntesis del Naranja de metilo.  Diazoación del ácido sulfanílico. Peso molecular del Ácido Sulfanílico (P.M.) Peso molecular de la sal de diazonio del ácido sulfanílico (P.M.) C6 12 x 6 = 72 gr/mol Cl  35.453 x 1 =35.453 gr/mol H7 1 x 7 = 7 gr/mol C6  12 x 6 = 72 gr/mol O3  16 x 3 = 48 gr/mol H5  1 x 5 = 5 gr/mol N14 x 1 = 14 gr/mol N2 14 x 2 = 28 gr/mol S32.064 x 1 = 32.064 gr/mol O3 16 x 3 =48 gr/mol PM = 173.064 gr/mol S 32.064 x 1= 32.064 gr/mol PM = 220.517 gr/mol 1 mol de ácido sulfanílico  1 mol de sal de diazonio de ácido sulfanílico. 173.064 gr de ácido  220.517 gr de sal 0.41 gr de ácido  X gr de sal X = (0.41 gr) (220.517 gr) / 173.064 gr X = 90.411 gr.gr / 173.064 gr X = 0.5224 gr Con 0.41 gr de ácido sulfanílico se obtienen aproximadamente 0.52 gr de sal de diazonio del ácido sulfanílico.  Copulación entre la sal de diazonio y la N, N-Dimetilanilina para producir el naranja de metilo. Peso molecular del Naranja de Metilo (P.M.) C14 12 x 14 = 168 gr/mol H14  1 x 14 = 14 gr/mol N3  14 x 3 = 42 gr/mol Na 23 x 1 = 23 gr/mol O3 16 x 3 = 48 gr/mol S 32.064 x 1= 32.064 gr/mol PM = 327.064 gr/mol
  • 14. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 2 moles de sal de diazonio de ácido sulfanílico  1 mol de Naranja de metilo 2 (220.517) gr de sal  327.064 gr de naranja de metilo 441.034 gr de sal  327.064 de naranja de metilo 0.52 gr de sal  X gr de naranja de metilo X = (0.52 gr) (327.064 gr) / 441.034 gr X = 170.073 gr.gr / 441.034 gr X = 0.3856 gr Después de haber calculado los gramos para cada parte de la síntesis del naranja de metilo se obtiene que de 0.41 gr de ácido sulfanílico se producen aproximadamente 0.38 gr de naranja de metilo (lo anterior se tiene de la copulación de 0.52 gr de sal de diazonio, resultantes de la Diazoación de 0.41 gr de ácido sulfanílico, con la N, N-Dimetilanilina). MATERIAL Y REACTIVOS. Material. Reactivos. 1 Bomba de vacío. 1 Termómetro de -10 a 260ºC. 2 Vasos de precipitados de 50 ml. 1 Mechero bunsen. 1 Agitador. 1 Vasos de precipitados de 100 ml. 1 Probeta de 10 ml. 1 Baño María. 4 Pipetas graduadas de 1 ml. 1 Piseta. 1 Tela de alambre con asbesto. 1 Tripié. Ácido sulfanílico (0.41 gr). Na2CO3 (0.16 gr). NaNO2 (0.16 gr). Dimetilanilina (0.26 ml). NaCl (2.5 gr). NaOH 10% (3.3 ml). Alcohol etílico (0.5 ml). Papel tornasol rojo. Agua destilada. Hielo (cantidad necesaria). OBSERVACIONES. Acudimos a la sala de balanzas para pesar los reactivos necesarios, en general para preparar las soluciones usamos: Ácido sulfanílico, Na2CO3, NaNO2, dimetilanilina, NaCl, NaOH al 10%, alcohol etílico, agua destilada y hielo.
  • 15. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. En la solución 2 se mezclaron 0.16 gr de Nitrito de Sodio (NaNO2) + 2 ml de agua destilada, la solución resultó ser incolora y no presentaba algún aroma en particular; mientras que para la solución 3 se requirió de mezclar 0.3 ml de ácido clorhídrico concentrado (HCl) en 2 ml de agua fría, que previamente se vertió den el vaso de 50 ml específico para la sol. 3. Ahora bien, en la primera solución se mezcló 0.41 gr de ácido sulfánico + 0.16 gr de Carbonato de Sodio (Na2CO3) + 8.3 ml de agua destilada. Lo que hicimos después fue enfriarla con 13 gr de hielo, y el color amarillo que obtuvo fue por verter en ella la solución 2.
  • 16. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. Disuelvan 0.26 ml de dimetilanilina en 0.41 ml de HCl concentrado diluidos con 1.3 ml de agua. Enfríe esta solución con hielo y viértala sobre el ácido sulfanílico diazotado, agitando continuamente. ¿Que se observa? Las soluciones eran incoloras, lo cual, al agregarse una a otra toma un color amarillo y cambió a una tonalidad anaranjada (Agregar Sol. 4). Para preparar la solución 4 se necesitaron 0.41 ml de HCl + 1.3 ml de agua destilada y en esta solución que se formó se disolvió 0.26 ml de dimetilanilina. Apreciamos que la solución se tornó de un color café. Esta solución tuvo que ser enfriada con hielo. Ahora bien, lo que hicimos después fue verter cada solución; de la 2 a la 4, en ese orden a la mezcla 1. La mezcla 2 se agregó simplemente vaciando su contenido al vaso de la solución 1, la 3 fue de manera lenta, con una pipeta Pasteur gota a gota y la 4 fue simplemente vaciar de uno a otro.
  • 17. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. En este momento la solución estará débilmente alcalina frente al tornasol. Se mide el pH con papel tornasol y ocurre un vire en el cual pasa de rosa a color azul suave indicando que la solución se encontraba ligeramente alcalina (básica). En la solución ácida tiene lugar en cierta extensión la copulación y el colorante comunica un color rojo a la solución. Por lo tanto se completó el proceso de copulación y al mismo tiempo, convertimos tal y como dice la práctica el colorante en una sal sódica de color amarillo-anaranjado por adición de unos 3.3 ml de solución de NaOH al 10%. Para llegar hasta este punto, primero que nada, agregamos 2.6 gr de NaCl, calentamos la solución en la parrilla, casi hasta el punto de ebullición, a algunos equipos se les formó el precipitado en ese momento, pero en nuestro caso fue hasta el momento que pusimos esa misma solución a enfriar en el baño María que contenía hielo; formando así una capa de ligera de precipitado color naranja.
  • 18. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. El colorante se separa en forma de cristales de color anaranjado que se recogen en un embudo Buchner, se prensan bien, se enjuagan con un poco de etanol y se extiende sobre un papel para que se sequen al aire. No intenten determinar el punto de fusión del colorante porque se descompone antes de fundir. Posteriormente se filtró a vacío (bomba de vacío y embudo Buchner) utilizando papel filtro, el cual tenía un peso de 0.45 gr, en donde quedó atrapado el naranja de metilo obtenido de la síntesis; finalmente se dejó secar el papel filtro en una estufa. A la semana, acudimos al laboratorio para pesar el papel filtro, el cual contenía el naranja de metilo obtenido, el valor de en balanza fue de 0.48 gr, de lo cual 0.45 gr correspondían al papel filtro quedando 0.03 gr de Naranja de Metilo, siendo un rendimiento muy pobre.
  • 19. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. RESULTADOS. Mediante la reacción de copulación entre el ácido sulfanílico diazoado y la dimetilanilina, todo en presencia de catalizadores, nos produjo 0.03 gr de Naranja de Metilo. 0.38 gr de naranja de metilo  100% 0.03 gr de naranja de metilo  X% X% = (0.03 gr)*(100%) / 0.38 gr X% = 7.89%. El rendimiento obtenido fue de 7.89%, está pobre producción de naranja de metilo posiblemente fue originada por las condiciones en las que se trabajó (posiblemente a causa de preparar las soluciones con cantidades relativamente inferiores a las establecidas en la técnica), las cuales comprometieron la reacción y consecuentemente propicio un bajo rendimiento. ACTIVIDADES COMPLEMENTARIAS. 1. Definición de Copulación y ejemplos de reacciones de copulación. La palabra copulación se define, en términos coloquiales y comunes, como la unión entre dos partes, en el ámbito de la química la copulación es la unión, mediante enlaces, de dos especies químicas para formar un compuesto más complejo. El término de Reacción de Copulación es la interacción entre una sal de diazonio y un compuesto aromático para formar un compuesto diazoico (colorante), principalmente esta unión entre las dos especies, la sal y el aromático, se lleva a cabo mediante sustitución electrofílica aromática en donde el compuesto aromático es el dador de electrones (considerado de cierta manera un nucleófilo), el cual se une a un electrófilo (compuesto deficiente de electrones) generando un anillo aromático protonado que posteriormente elimina un protón (principalmente un hidrogeno), gracias al ataque de una base (ion halogenuro), produciendo un compuesto neutro. Las reacciones de copulación son ampliamente utilizadas principalmente para la síntesis de colorantes diazoicos donde se hace copular una sal diazonio con anilina o fenol produciendo un colorante diazoico. A continuación se muestran algunos ejemplos de reacciones de copulación: Ilustración 8. Reacción de Copulación 1.
  • 20. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. Ilustración 9.Reacción de Copulación 2. Ilustración 10. Reacción de Copulación 3. 2. ¿Qué medios son los que favorecen la copulación y cómo funciona? Los reacciones de copulación se realizan a temperatura ambiente, en ellas se hace reaccionar en medios ácidos o básicos dependiendo del tipo de compuesto aromático utilizado para la copulación; en el caso de utilizar anilina el medio debe ser ligeramente ácido para llevarse a cabo la reacción de sustitución electrofílica aromática (copulación), en el caso de utilizar fenoles es necesario utilizar un medio básico para poder llevarse a cabo la reacción de copulación. Los medios dependerán del tipo de compuesto aromático utilizado para la reacción, en este tipo de reacciones la copulación puede ser completada en la misma reacción entre el electrófilo y el aromático pero en ocasiones se tiene que terminar de completar agregando una agente ácido o básico (dependiendo el tipo de medio en que se realizó la copulación). Para la síntesis del naranja de metilo se hizo copular la sal diazonio del ácido sulfanílico con dimetilanilina, completando la copulación con la adición de una solución de hidróxido de sodio.
  • 21. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. 3. ¿Qué son los Azocompuestos y fórmula estructural del naranja de metilo? Los Azocompuestos son compuestos orgánicos que presentan en su estructura el grupo azo (-N=N-) unido a radicales alquilo, pueden se radicales alquilo iguales o distintos. Principalmente los Azocompuestos son derivados de algunas aminas por tratamiento con ácido nitroso, produciendo: sales (R-N=N+ X- ), diazocompuestos (R-N=N), azocompuestos (R1 -N=N-R2 ) o azoxicompuestos (R1 -N2O-R2 ). El naranja de metilo es un azocompuesto ya que presenta –N=N- en su estructura, que a continuación se muestra: Ilustración 11. Estructura del Naranja de Metilo. 4. Describir el mecanismo de reacción empleado para la síntesis del naranja de metilo. La síntesis de obtención del naranja de metilo se realizó mediante la diazotación del ácido sulfanílico convirtiéndolo en una sal de diazonio y posteriormente se hizo reaccionar dicha sal con dimetilanilina en medio ácido para llevarse a cabo una reacción de copulación que produjera el naranja de metilo.  Diazotación del Ácido Sulfanílico. En este paso se hace reaccionar el ácido sulfanílico con carbonato de sodio produciendo una amina aromática y desprendimiento de dióxido de carbono y agua. Posteriormente se hace reaccionar dicha amina con nitrito (NaNO2) de sodio y ácido clorhídrico (HCl) para formar la sal de diazonio. En esta reacción el nitrógeno del NaNO2 (dejando libre los 2 átomos de oxígeno y el átomo de sodio) se enlaza con el nitrógeno de la amina, el cual deja libre a los dos átomos de hidrogeno que estaban unidos al él; también durante esta misma reacción el HCl se disocia en protón H+ y ion Cl- , los cuales se enlazan con los átomos de sodio, oxígeno e hidrogeno produciendo 2 moléculas de cloruro de sodio (NaCl) y dos moléculas de agua (H2O). Esta reacción es parte de la diazotación del ácido sulfanílico, convirtiéndose en una sal de diazonio lista para reaccionar por copulación con la dimetilanilina, la cual es una amina aromática dadora de electrones.
  • 22. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B.  Reacción de Copulación: Sal de diazonio con dimetilanilina en medio ácido. La dimetilanilina se protona con HCl, necesario un medio ácido para copular la dimetilanilina con la sal de diazonio, en donde el nitrógeno bencílico de la anilina se encuentra con carga positiva; posteriormente el nitrógeno con dos electrones libre se enlaza con la dimetilanilina protonada dejando con carga positiva el hidrogeno bencílico de la dimetilanilina, para completar la formación del colorante la adición de hidróxido de sodio (NaOH) permite desprotonar el compuesto haciendo que un átomo de sodio se enlace iónicamente con la parte negativa del compuesto (- O3S) permitiendo así equilibrar la carga en el compuesto eliminando un enlace entre los nitrógeno, mientras el otro átomo de sodio quita el cloro del HCl unido al compuesto formando NaCl y finalmente los hidróxido (OH) desprotonan el compuesto retirando dos átomos de hidrogeno para la formación de 2 moléculas de agua. Finalmente con la desprotonación del compuesto se obtiene el naranja de metilo neutro más NaCl y agua.
  • 23. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. CONCLUSIONES. Domínguez Moreno Óscar Aurelio. En esta práctica se realizó la obtención del naranja de metilo, a partir de un grupo amino que haciéndolo reaccionar con ácido mineral se formara una sal de diazonio en frio, se logró sintetizar el naranja de metilo, mediante el procedimiento anterior así haciendo algunos pasos más, el naranja de metilo es un colorante azoico utilizado mucho en el laboratorio. Este proceso se lleva a cabo gracias a la reacción de copulación, se puede decir que se logró lo esperado que es sintetizar el naranja, el rendimiento que tuvimos no fue del todo bueno, no llegamos a realizar un producto con rendimiento al 100 % pero con lo que logramos pudimos comprender este método y la aplicación de la reacción para la obtención de este tipo de colorantes. Lara Pascacio Javier. En esta práctica número 4 pudimos cumplir los objetivos que está postulaba al principio, llevamos a cabo la síntesis de naranja de metilo, el cual es un colorante azoico, que se trata de un grupo de colorantes que tienen un grupo azo (-N=N-) en su estructura molecular. En nuestro caso obtuvimos muy poco de naranja de metilo, siendo este de 0.03 gr, quiero decir que el rendimiento no fue el esperado dando a entender que fue bajo. Con esto aprendemos a que podemos variar tiempos de reacción, o bien cuidar algunas otras variables experimentales como: temperatura, concentración de sustancias, cantidad de reactivos, etc. Rodríguez Martínez Irvin de Jesús. La síntesis del naranja de metilo fue una práctica en donde se conoció el método de obtención de colorantes azoicos mediante reacciones de copulación (sustitución electrofílica aromática) entre una sal de diazonio y anilina (amina), para realizar la reacción fue necesario obtener la sal de diazonio a partir del tratamiento de ácido sulfanílico con NaCO3, NaNO2 y HCl. Este tipo de reacciones son muy prácticas y económicas para obtener colorantes azoicos, los cuales son ampliamente utilizados en las industrias como la textil, alimentaria, entro otras. Esta práctica me permitió conocer más a fondo la importancia de la química orgánica, la cual permite obtener compuestos a partir del tratamiento, en condiciones adecuadas, de otros grupos funcionales; en este caso la obtención del naranja de metilo a partir de ácido sulfanílico fue un claro ejemplo de la importancia de las reacciones de la química orgánica y también la importancia de realizarlas en las condiciones adecuadas permitiendo que se lleve a cabo la reacción. Esta vez nuestro rendimiento fue muy bajo ni siquiera el 10% de lo esperado por lo que es necesario realizar las prácticas en las mejores condiciones y con las cantidades marcadas en la técnica para tener óptimos rendimientos.
  • 24. TECNOLÓGICO NACIONAL DE MÉXICO. INSTITUTO TECNOLÓGICO DE MINATITLÁN. 43° ANIVERSARIO. Ingeniería Química. Laboratorio de Química Orgánica II. Equipo 4-B. BIBLIOGRAFÍA. Documentos en la web:  OXIQUIM S.A. (2009). HOJA DE DATOS DE SEGURIDAD DE PRODUCTOS-ÁCIDO SULFANÍLICO, de OXIQUIM S.A., disponible en: http://ssfe.itorizaba.edu.mx/ntec13/webext/secure/hoja/GUSTAVO%20A%20COMPLETO/MSDS%20ACID O%20SULFANILICO%20GA.pdf.  Pontificia Universidad Javeriana (Año desconocido). FICHA DE DATOS DE SEGURIDAD-CARBONATO DE SODIO (Na2CO3), de Pontificia Universidad Javeriana, disponible en: http://portales.puj.edu.co/doc- quimica/fds-labqca-dianahermith/Na2CO3.pdf.  GRUPOTRANSMERQUIM (Revisión 2014). HOJA DE DATOS DE SEGURIDAD-NITRITO DE SODIO, de Grupo TransMerQuim, disponible en: http://www.gtm.net/images/industrial/n/NITRITO%20DE%20SODIO.pdf.  INSHT (1994), Fichas Internacionales de Seguridad Química-ICSC: 0877-N,N-DIMETILANILINA, de Instituto Nacional de Seguridad e Higiene en el Trabajo (INSHT), disponible en: http://www.insumos- labcentral.unlu.edu.ar/sites/www.insumos-labcentral.unlu.edu.ar/files/site/N,N-Dimetilanilina.pdf.  CORQUIVEN A.C. (Año desconocido). HOJA DE SEGURIDAD (MSDS)-ALCOHOL ETILICO, de Corporación Química Venezolana A.C. (CORQUIVEN A.C.), disponible en: http://iio.ens.uabc.mx/hojas- seguridad/alcohol_etilico.pdf.  Wikipedia (Última modificación 2015). Etanol, de Wikipedia.org, disponible en: https://es.wikipedia.org/wiki/Etanol.  Winkler (Año desconocido). Ficha de Seguridad Química-NARANJA DE METILO (C.I. 13025), de Winkler, disponible en: http://ssfe.itorizaba.edu.mx/ntec13/webext/secure/hoja/GUSTAVO%20A%20COMPLETO/MSDS%20NAR ANJA%20DE%20METILO%20GA.pdf.  Departamento de la Facultad de Química (Año desconocido). EXPERIMENTOS ALTERNOS, de Universidad Nacional Autónoma de México (UNAM), disponible en: http://depa.fquim.unam.mx/amyd/archivero/Experimentos_alternos_18753.pdf.  Montiel Christian (Año desconocido). Azocompuestos Anaranjado de Metilo, de Facultad de Estudios Superiores Cuautitlán-Universidad Nacional Autónoma de México (UNAM), disponible en: http://es.scribd.com/doc/221931143/Azocompuestos-Anaranjado-de-Metilo#scribd.  Wikipedia (2013). Diazocompuestos, de Wikipedia.org, disponible en: https://es.wikipedia.org/wiki/Diazocompuesto.  Aduanas-México (02-07-2007). 29.27 COMPUESTOS DIAZOICOS, AZOICOS O AZOXI, de Aduanas- México, disponible en: http://www.aduanas-mexico.com.mx/cgi-bin/ctarnet/notas_ex/not_2927.html.  García, F. & García, J. (Año desconocido). SÍNTESIS DE COLORANTES AZOICOS, de Universidad de Burgos, disponible en: https://sites.google.com/site/grupodepolimeros/sintesis-de-colorantes-azoicos.  Wikipedia (Última revisión: Abril-2015). Acoplamiento diazoico, de Wikipedia.org, disponible en: http://es.m.wikipedia.org/wiki/Acoplamiento_diazoico. Libros:  Klages, F. (2006). III. COMPUESTOS DE UNA CADENA NO SATURADA DE ÁTOMOS DE NITROGENO. En Tratado de Química Orgánica. Tomo I (2° parte). Química Orgánica Sistemática (683-688). Barcelona, España, Editorial Reverté, S.A.
