Este documento describe la técnica y aplicaciones del ultrasonido de mama. Explica la anatomía mamaria y cómo se ven sus estructuras en el ultrasonido. Detalla el protocolo para localizar lesiones y documentar hallazgos. Las principales indicaciones son masas palpables, densidades mamográficas y orientación de tejido denso. También resume nuevas tecnologías como el armónico, elastosonografía y ultrasonido automático 3D.

2. INTRODUCCION
 El ultrasonido de mama:
- Es un examen complementario en aquellas anormalidades detectadas
en la mamografía
- Confiable en pacientes con mamas densas.
 Método más efectivo para el diagnóstico de Ca en mujeres con
mamas densas.
 Modalidad primaria para la evaluación de masas palpables en
mujeres menores de 40 años.
 Mejora la especificidad de la mamografía
 Guía para biopsias

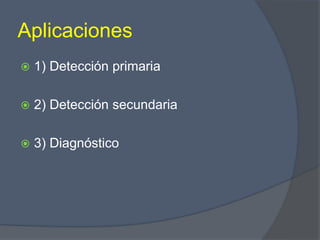

3. Aplicaciones
 1) Detección primaria
 2) Detección secundaria
 3) Diagnóstico

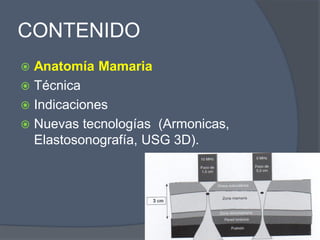

4. CONTENIDO
 Anatomía Mamaria
 Técnica
 Indicaciones
 Nuevas tecnologías (Armonicas,
Elastosonografía, USG 3D).

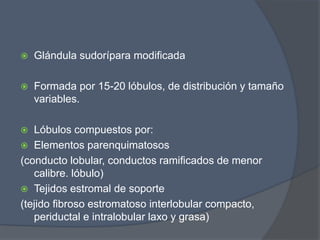

5.  Glándula sudorípara modificada
 Formada por 15-20 lóbulos, de distribución y tamaño
variables.
 Lóbulos compuestos por:
 Elementos parenquimatosos
(conducto lobular, conductos ramificados de menor
calibre. lóbulo)
 Tejidos estromal de soporte
(tejido fibroso estromatoso interlobular compacto,
periductal e intralobular laxo y grasa)

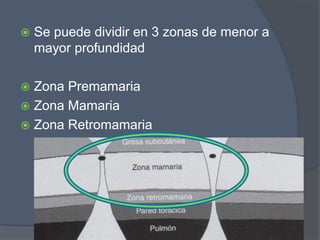

6.  Se puede dividir en 3 zonas de menor a
mayor profundidad
 Zona Premamaria
 Zona Mamaria
 Zona Retromamaria

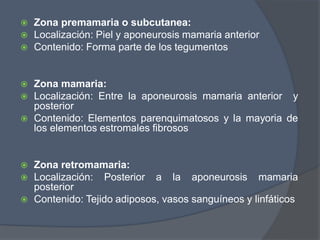

7.  Zona premamaria o subcutanea:
 Localización: Piel y aponeurosis mamaria anterior
 Contenido: Forma parte de los tegumentos
 Zona mamaria:
 Localización: Entre la aponeurosis mamaria anterior y
posterior
 Contenido: Elementos parenquimatosos y la mayoria de
los elementos estromales fibrosos
 Zona retromamaria:
 Localización: Posterior a la aponeurosis mamaria
posterior
 Contenido: Tejido adiposos, vasos sanguíneos y linfáticos

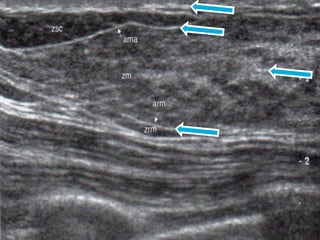

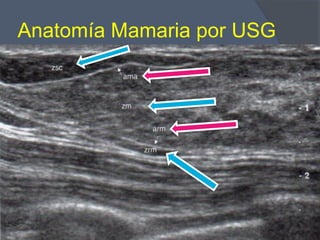

8. Anatomía Mamaria por USG

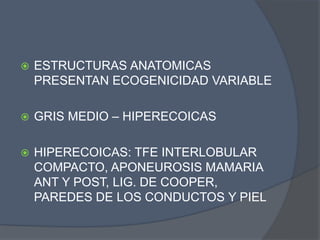

9.  ESTRUCTURAS ANATOMICAS
PRESENTAN ECOGENICIDAD VARIABLE
 GRIS MEDIO – HIPERECOICAS
 HIPERECOICAS: TFE INTERLOBULAR
COMPACTO, APONEUROSIS MAMARIA
ANT Y POST, LIG. DE COOPER,
PAREDES DE LOS CONDUCTOS Y PIEL

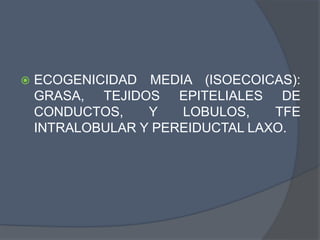

12.  ECOGENICIDAD MEDIA (ISOECOICAS):
GRASA, TEJIDOS EPITELIALES DE
CONDUCTOS, Y LOBULOS, TFE
INTRALOBULAR Y PEREIDUCTAL LAXO.

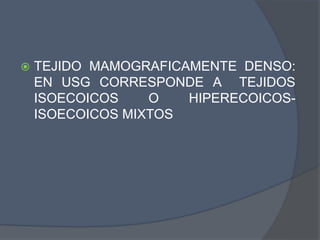

13.  TEJIDO MAMOGRAFICAMENTE DENSO:
EN USG CORRESPONDE A TEJIDOS
ISOECOICOS O HIPERECOICOS-
ISOECOICOS MIXTOS

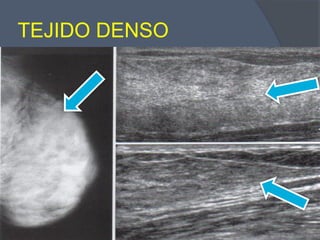

14. TEJIDO DENSO

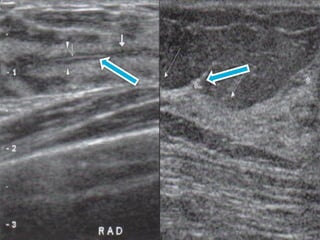

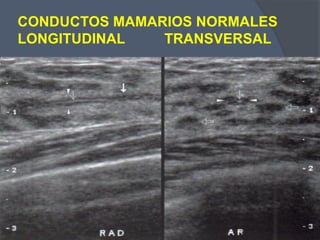

15. CONDUCTOS MAMARIOS NORMALES
LONGITUDINAL TRANSVERSAL

16. CONTENIDO
 Anatomía por USG
 Técnica
 Indicaciones
 Nuevas tecnologías (Armonicas,
Elastosonografía, USG 3D).

17. PROTOCOLO (INDISPENSABLE):
 PARA LOCALIZACION DE CUALQUIER
LESION
 DOCUMENTAR AMBAS MAMAS
 POSICION HORARIA
 DISTANCIA AL PEZON
 ORIENTACION DEL TRANSDUCTOR

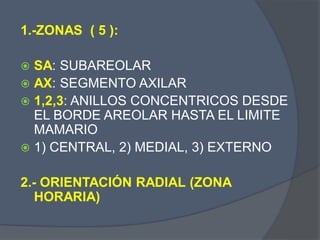

18. 1.-ZONAS ( 5 ):
 SA: SUBAREOLAR
 AX: SEGMENTO AXILAR
 1,2,3: ANILLOS CONCENTRICOS DESDE
EL BORDE AREOLAR HASTA EL LIMITE
MAMARIO
 1) CENTRAL, 2) MEDIAL, 3) EXTERNO
2.- ORIENTACIÓN RADIAL (ZONA
HORARIA)

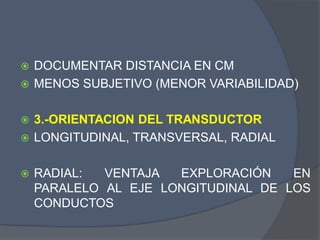

19.  DOCUMENTAR DISTANCIA EN CM
 MENOS SUBJETIVO (MENOR VARIABILIDAD)
 3.-ORIENTACION DEL TRANSDUCTOR
 LONGITUDINAL, TRANSVERSAL, RADIAL
 RADIAL: VENTAJA EXPLORACIÓN EN
PARALELO AL EJE LONGITUDINAL DE LOS
CONDUCTOS

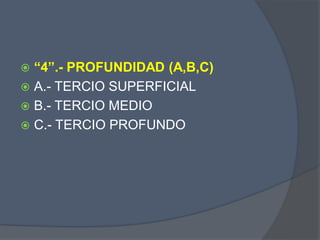

20.  “4”.- PROFUNDIDAD (A,B,C)
 A.- TERCIO SUPERFICIAL
 B.- TERCIO MEDIO
 C.- TERCIO PROFUNDO

21.  NOMENCLATURA:
 MAMA DERECHA, LESION A LAS 12:00 ,
ANILLO MEDIO, PRODUNFIDAD MEDIA
 R12 2B RAD
 UTILIZANDO DISTANCIA: A 6 CM DEL
PEZÓN
 12:00, N+6, B RAD

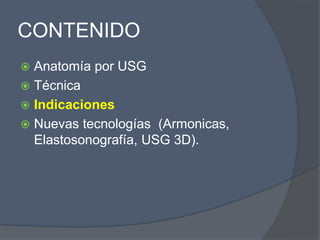

22. CONTENIDO
 Anatomía por USG
 Técnica
 Indicaciones
 Nuevas tecnologías (Armonicas,
Elastosonografía, USG 3D).

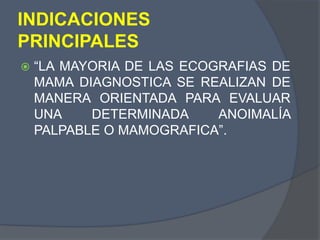

23. INDICACIONES
PRINCIPALES
 “LA MAYORIA DE LAS ECOGRAFIAS DE
MAMA DIAGNOSTICA SE REALIZAN DE
MANERA ORIENTADA PARA EVALUAR
UNA DETERMINADA ANOIMALÍA
PALPABLE O MAMOGRAFICA”.

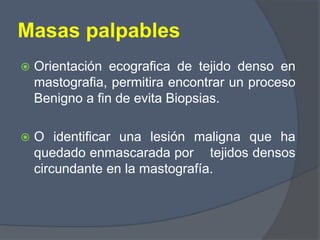

24. Masas palpables
 Orientación ecografica de tejido denso en
mastografia, permitira encontrar un proceso
Benigno a fin de evita Biopsias.
 O identificar una lesión maligna que ha
quedado enmascarada por tejidos densos
circundante en la mastografía.

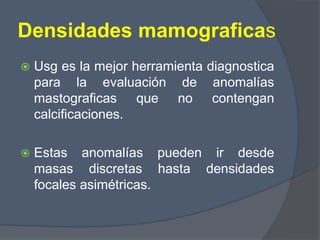

26. Densidades mamograficas
 Usg es la mejor herramienta diagnostica
para la evaluación de anomalías
mastograficas que no contengan
calcificaciones.
 Estas anomalías pueden ir desde
masas discretas hasta densidades
focales asimétricas.

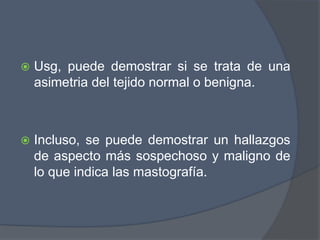

27.  Usg, puede demostrar si se trata de una
asimetria del tejido normal o benigna.
 Incluso, se puede demostrar un hallazgos
de aspecto más sospechoso y maligno de
lo que indica las mastografía.

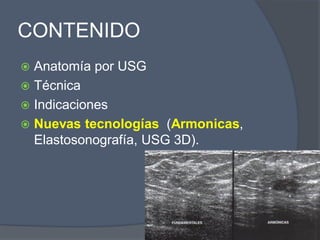

29. CONTENIDO
 Anatomía por USG
 Técnica
 Indicaciones
 Nuevas tecnologías (Armonicas,
Elastosonografía, USG 3D).

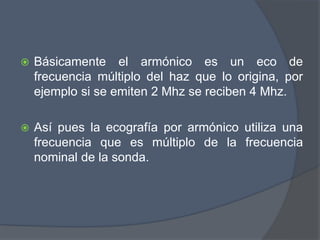

30.  Básicamente el armónico es un eco de
frecuencia múltiplo del haz que lo origina, por
ejemplo si se emiten 2 Mhz se reciben 4 Mhz.
 Así pues la ecografía por armónico utiliza una
frecuencia que es múltiplo de la frecuencia
nominal de la sonda.

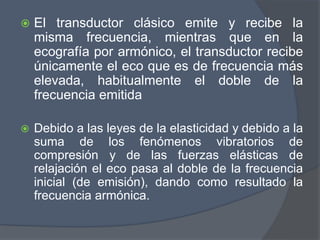

31.  El transductor clásico emite y recibe la
misma frecuencia, mientras que en la
ecografía por armónico, el transductor recibe
únicamente el eco que es de frecuencia más
elevada, habitualmente el doble de la
frecuencia emitida
 Debido a las leyes de la elasticidad y debido a la
suma de los fenómenos vibratorios de
compresión y de las fuerzas elásticas de
relajación el eco pasa al doble de la frecuencia
inicial (de emisión), dando como resultado la
frecuencia armónica.

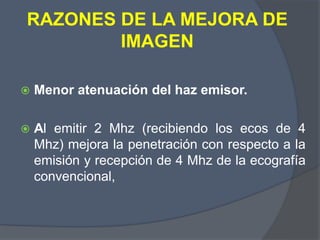

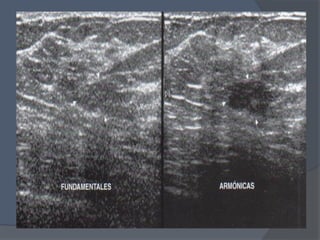

32. RAZONES DE LA MEJORA DE
IMAGEN
 Menor atenuación del haz emisor.
 Al emitir 2 Mhz (recibiendo los ecos de 4
Mhz) mejora la penetración con respecto a la
emisión y recepción de 4 Mhz de la ecografía
convencional,

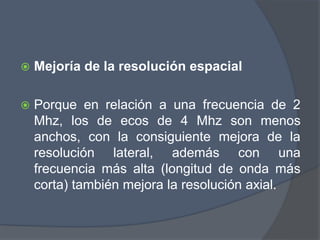

33.  Mejoría de la resolución espacial
 Porque en relación a una frecuencia de 2
Mhz, los de ecos de 4 Mhz son menos
anchos, con la consiguiente mejora de la
resolución lateral, además con una
frecuencia más alta (longitud de onda más
corta) también mejora la resolución axial.

34.  Disminución del ruido de fondo
 Con la consiguiente mejoría en la
resolución de los grises y de los
contrastes.

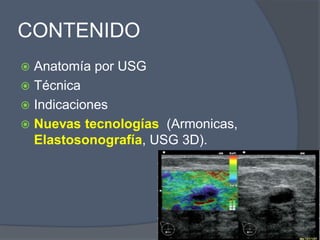

36. CONTENIDO
 Anatomía por USG
 Técnica
 Indicaciones
 Nuevas tecnologías (Armonicas,
Elastosonografía, USG 3D).

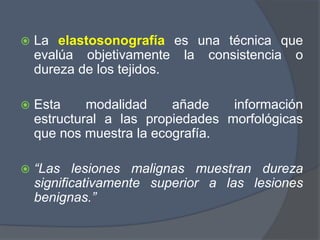

37.  La elastosonografía es una técnica que
evalúa objetivamente la consistencia o
dureza de los tejidos.
 Esta modalidad añade información
estructural a las propiedades morfológicas
que nos muestra la ecografía.
 “Las lesiones malignas muestran dureza
significativamente superior a las lesiones
benignas.”

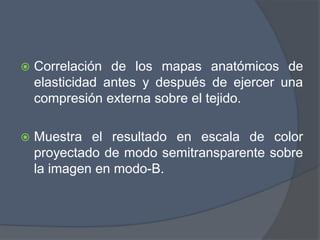

38.  Correlación de los mapas anatómicos de
elasticidad antes y después de ejercer una
compresión externa sobre el tejido.
 Muestra el resultado en escala de color
proyectado de modo semitransparente sobre
la imagen en modo-B.

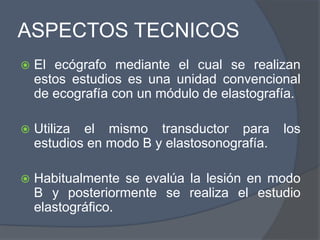

39. ASPECTOS TECNICOS
 El ecógrafo mediante el cual se realizan
estos estudios es una unidad convencional
de ecografía con un módulo de elastografía.
 Utiliza el mismo transductor para los
estudios en modo B y elastosonografía.
 Habitualmente se evalúa la lesión en modo
B y posteriormente se realiza el estudio
elastográfico.

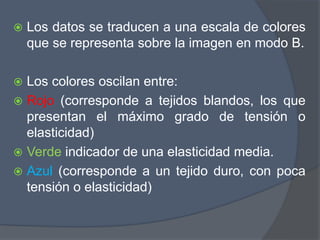

40.  Los datos se traducen a una escala de colores
que se representa sobre la imagen en modo B.
 Los colores oscilan entre:
 Rojo (corresponde a tejidos blandos, los que
presentan el máximo grado de tensión o
elasticidad)
 Verde indicador de una elasticidad media.
 Azul (corresponde a un tejido duro, con poca
tensión o elasticidad)

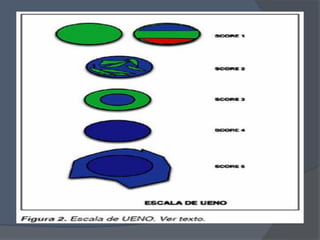

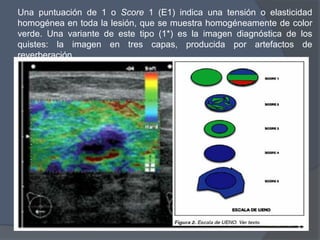

42. Una puntuación de 1 o Score 1 (E1) indica una tensión o elasticidad
homogénea en toda la lesión, que se muestra homogéneamente de color
verde. Una variante de este tipo (1*) es la imagen diagnóstica de los
quistes: la imagen en tres capas, producida por artefactos de
reverberación

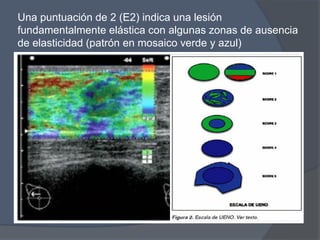

43. Una puntuación de 2 (E2) indica una lesión
fundamentalmente elástica con algunas zonas de ausencia
de elasticidad (patrón en mosaico verde y azul)

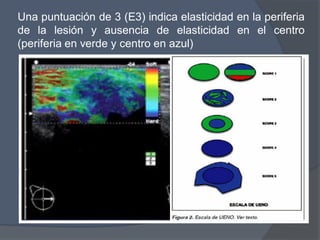

44. Una puntuación de 3 (E3) indica elasticidad en la periferia
de la lesión y ausencia de elasticidad en el centro
(periferia en verde y centro en azul)

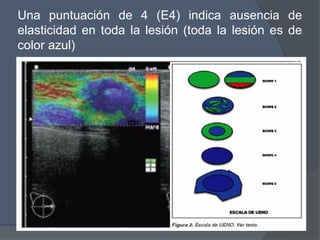

45. Una puntuación de 4 (E4) indica ausencia de
elasticidad en toda la lesión (toda la lesión es de
color azul)

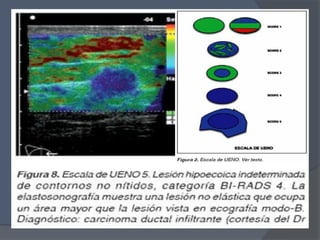

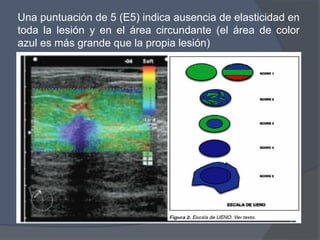

46. Una puntuación de 5 (E5) indica ausencia de elasticidad en
toda la lesión y en el área circundante (el área de color
azul es más grande que la propia lesión)

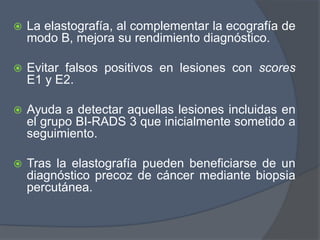

48.  La elastografía, al complementar la ecografía de
modo B, mejora su rendimiento diagnóstico.
 Evitar falsos positivos en lesiones con scores
E1 y E2.
 Ayuda a detectar aquellas lesiones incluidas en
el grupo BI-RADS 3 que inicialmente sometido a
seguimiento.
 Tras la elastografía pueden beneficiarse de un
diagnóstico precoz de cáncer mediante biopsia
percutánea.

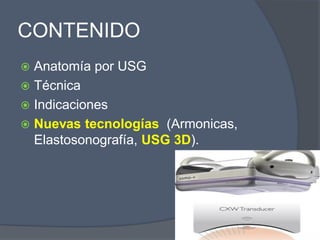

49. CONTENIDO
 Anatomía por USG
 Técnica
 Indicaciones
 Nuevas tecnologías (Armonicas,
Elastosonografía, USG 3D).

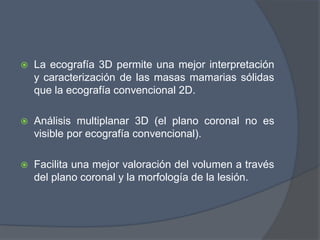

50.  La ecografía 3D permite una mejor interpretación
y caracterización de las masas mamarias sólidas
que la ecografía convencional 2D.
 Análisis multiplanar 3D (el plano coronal no es
visible por ecografía convencional).
 Facilita una mejor valoración del volumen a través
del plano coronal y la morfología de la lesión.

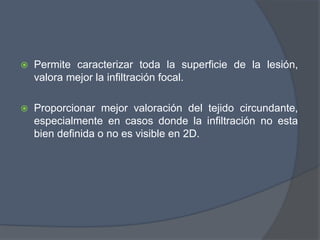

51.  Permite caracterizar toda la superficie de la lesión,
valora mejor la infiltración focal.
 Proporcionar mejor valoración del tejido circundante,
especialmente en casos donde la infiltración no esta
bien definida o no es visible en 2D.

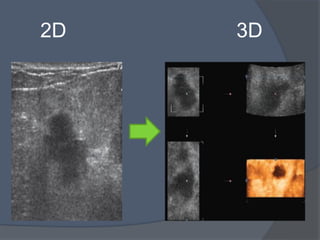

52. 2D 3D

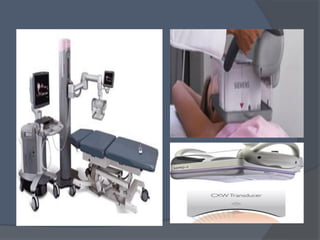

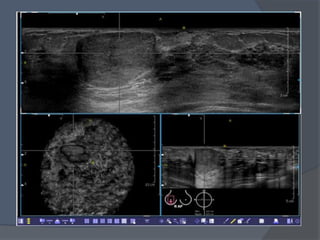

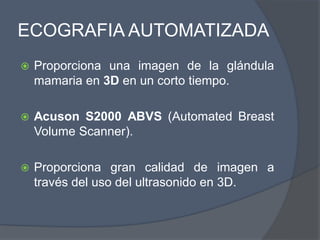

53. ECOGRAFIA AUTOMATIZADA
 Proporciona una imagen de la glándula
mamaria en 3D en un corto tiempo.
 Acuson S2000 ABVS (Automated Breast
Volume Scanner).
 Proporciona gran calidad de imagen a
través del uso del ultrasonido en 3D.

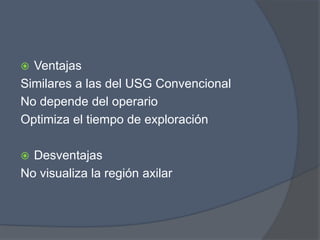

55.  Ventajas
Similares a las del USG Convencional
No depende del operario
Optimiza el tiempo de exploración
 Desventajas
No visualiza la región axilar
