1. HOSPITAL NACIONAL “DANIEL ALCIDES CARRIÓN”
ECOGRAFIA EN EL CÁNCER
PROSTATICO
EXPOSITOR: REMÓN TORRES MAX MICHELE
RESIDENTE DE RADIOLOGIA

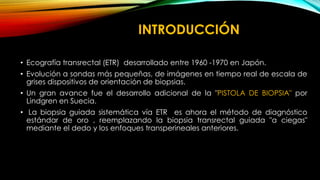

2. INTRODUCCIÓN
• Ecografía transrectal (ETR) desarrollado entre 1960 -1970 en Japón.
• Evolución a sondas más pequeñas, de imágenes en tiempo real de escala de
grises dispositivos de orientación de biopsias.
• Un gran avance fue el desarrollo adicional de la "PISTOLA DE BIOPSIA" por
Lindgren en Suecia.
• La biopsia guiada sistemática vía ETR es ahora el método de diagnóstico
estándar de oro , reemplazando la biopsia transrectal guiada "a ciegas"
mediante el dedo y los enfoques transperineales anteriores.

3. PROSTATA
• Órgano compuesto por glándulas y estroma,
íntimamente unidos y delimitados por la cápsula
prostática común.
• Tiene forma de castaña o triángulo achatado
en su base o cara superior.
• Pesa 20 a 25 g
• Mide 3 x 4 x 2,5 cm (adulto).
• Su extremo opuesto, más aguzado, el ápex o
vértice prostático, termina junto al segmento
distal de la uretra prostática en la aponeurosis
perineal media

4. • Base: en contacto con la vejiga
• Vértice: situado en el diafragma pélvico
• Pared anterior: separada de la sínfisis del
pubis por el espacio graso retropúbico
(Retzius)
• Pared posterior: en contacto con el recto
• Dos paredes inferolaterales en contacto
c/ los músculos de la pared pelviana
lateral y la porción anterior del músculo
elevador del ano de cada lado.

5. UTRÍCULO PROSTÁTICO
VERUMONTANUN
EL DUCTO O CONDUCTO EYACULADOR RESULTA DE LA UNIÓN
DEL CONDUCTO DEFERENTE CON LA VESÍCULA SEMINAL.
ES MUY CORTO, UNOS DOS CENTÍMETROS Y EN SU TRAYECTO
ATRAVIESA LA PRÓSTATA, TIENE LA FUNCIÓN DE CONDUCIR EL
ESPERMA A LA URETRA.
EL DUCTO EYACULADOR DESEMBOCA EN UNA ELEVACIÓN DE LA
URETRA PROSTÁTICA CONOCIDA COMO COLÍCULO SEMINAL.

6. UNA DEPRESIÓN EN FORMA DE SACO DENOMINADO UTRÍCULO PROSTÁTICO.
ESTE UTRÍCULO CORRESPONDE AL VESTIGIO EMBRIONARIO DEL ÚTERO, QUE PRODUCE
SANGRAMIENTO (PSEUDOMENSTRUACIÓN) EN ALGUNOS CASOS. LA URETRA
PROSTÁTICA ESTA CRIBADA POR LA DESEMBOCADURA DE LOS DUCTILLOS PROSTÁTICOS.

8. VESICULAS SEMINALES
• EN PROMEDIO HASTA 6CM
• Divertículos saculares
• Detrás de la próstata
• Almacenan el líquido seminal
• Conductos sinuosos
• se estrechan en sus extremos distales para
fusionarse c/ los conductos seminales Y
constituir los conductos eyaculadores

9. ARTERIAL PROSTATICA ( ART
CAPSULAR
ILIACA INT VESICOPROSTATICA URETRAL)
VESICAL INFERIOR
IRRIGA VES SEMINALES,
BASE DE VEJIGA, URETER
VENOSA :
DRENAN AL PLEXO PERIPROSTÁTICO CONECTADA A LA DORSAL
PROFUNDA DEL PENE Y VENAS ILIACAS INTERNAS (HIPOGÁSTRICAS).
INERVACIÓN:
SIMPÁTICA Y PARASIMPÁTICA.

10. ANATOMÍA LOBULAR ( LOWSLEY)
LOB ANTERIOR (ISTMO): QUE ES ANTERIOR A A LA
URETRA
COMPUESTA POR FIBRAS FIBROMUSCULARES POCO
TEJIDO GLANDULAR.
LOB POSTERIOR: POSTERIOR A LA URETRA E INFERIOR A
LA INSERSION DE LOS CONDUCTOS EYACULADORES
LOB MEDIO: ENTRE LA URETRA Y LOS CONDUCTOS
EYACULADORES.
LOB LATERALES: FORMAN LA PARTE GRUESA DE LA
GLANDULA

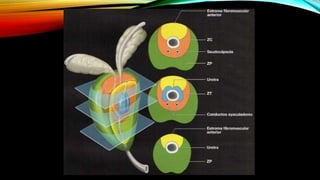

11. MODELO DE MAC NEAL:
La próstata incluye esquemáticamente cinco zonas:
1- La zona periférica.
2- La zona de transición.
3- La zona central.
4- La zona de glándulas periuretrales.
5- La zona fibromuscular.

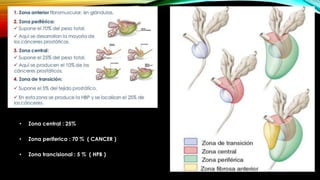

12. • Zona central : 25%
• Zona periferica : 70 % ( CANCER )
• Zona trancisional : 5 % ( HPB )

13. ZONA PERIFÉRICA
ZT, ZC, Area Perigland

17. secuencia ponderada en T2. Señal hiperintensa normal de la zona periférica
(ZP). Zona central (ZC) o cápsula quirúrgica-pseudocápsula (flechas blancas).
Zona transicional (ZT) con hipertrofia heterogénea hipointensa normal. Cápsula
verdadera (cabezas de flechas blancas). Plexo neurovascular (cabezas de
flechas negras). Zona anterior fibroestromal (ZA).

18. PUNTOS CLAVE
• EL CÁNCER DE PRÓSTATA ES EL CÁNCER MÁS FRECUENTEMENTE
DIAGNOSTICADO EN LOS HOMBRES, ALREDEDOR DE 2 O 3 VECES MÁS QUE
LOS PULMONES Y EL CÁNCER COLORRECTAL.
• LA BIOPSIA TRANSRECTAL SISTEMÁTICA GUIADA POR US DE LA PRÓSTATA ES EL
ESTÁNDAR DE ORO PARA LA DETECCIÓN DE CÁNCER DE PRÓSTATA.
• EL CÁNCER DE PRÓSTATA PUEDE SER VISIBLE EN LA (ECOGRAFÍA
TRANSRECTAL) ETR Y POR LO GENERAL ES VISTO COMO NÓDULOS
HIPOECOICAS.

19. PUNTOS CLAVE
• EL CONTROL DE PSA SISTEMÁTICO EL DX DE CA DE PRÓSTATA HA
DISMINUIDO, AHORA SON DE BAJO GRADO Y LIMITADO AL
ORGANO.
• CON LA RM MULTIPARAMÉTRICA, Y EN LAS TÉCNICAS DE US MÁS
RECIENTES, COMO LA ECOGRAFÍA Y LA ELASTOGRAFÍA CON
CONTRASTE, SU PAPEL PUEDE EVOLUCIONAR HACIA BIOPSIAS
DIRIGIDAS EN LUGAR DE BIOPSIA SISTEMÁTICA.

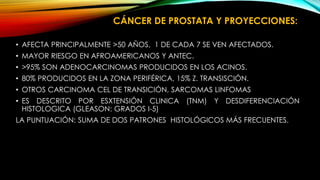

20. CÁNCER DE PROSTATA Y PROYECCIONES:
• AFECTA PRINCIPALMENTE >50 AÑOS, 1 DE CADA 7 SE VEN AFECTADOS.
• MAYOR RIESGO EN AFROAMERICANOS Y ANTEC.
• >95% SON ADENOCARCINOMAS PRODUCIDOS EN LOS ACINOS.
• 80% PRODUCIDOS EN LA ZONA PERIFÉRICA, 15% Z. TRANSISCIÓN.
• OTROS CARCINOMA CEL DE TRANSICIÓN, SARCOMAS LINFOMAS
• ES DESCRITO POR ESXTENSIÓN CLINICA (TNM) Y DESDIFERENCIACIÓN
HISTOLOGICA (GLEASON: GRADOS I-5)
LA PUNTUACIÓN: SUMA DE DOS PATRONES HISTOLÓGICOS MÁS FRECUENTES.

21. CÁNCER DE PROSTATA Y PROYECCIONES:
• EL CRIBADO TEMPRANO UBICA AL CANCÉR CONFINADO POR PSA.
• EL ESTUDIO ERSPC (ALEATORIZADO EUROPEO DE CRIBADO PARA CA DE PROSTATA)
SUGIERE BENEFICIO ENTE 55-69 AÑOS.
• EL DE INICIO ES TR Y PSA.
• EL CA PRODUCE 10 VECES MÁS PSA EN EL SUERO.
• LA PROPORCIÓN PSALIBRE/ PSA TOTAL ES EN EL CÁNCER Y PROSTATITIS CRÓNICA.
• EN LA ACTUALIDAD NO HAY LÍMITE INFERIOR PARA LA BIOPSIA DIRIGIDA
• PSA>2.5ng 20% DETECCIÓN DE CA EN LA BIOPSIA.
• PSA>10 ng 50% DETECCIÓN DE CA EN LA BIOPSIA.
• SI PSA > 0.75NG/ML POR AÑO INDEPENDIENTE DEL NIVEL DE PSA BIOPSIA.
• HAY UN 20-40% DE CA SIN PSA, BIOPSIA INDICADA SI HAY ALGÚN NÓDULO EN EL TR.

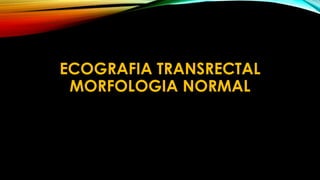

22. ECOGRAFIA TRANSRECTAL
MORFOLOGIA NORMAL

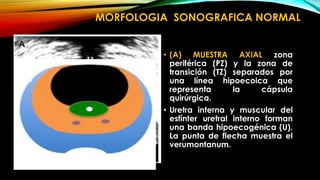

23. MORFOLOGIA SONOGRAFICA NORMAL
• (A) MUESTRA AXIAL zona
periférica (PZ) y la zona de
transición (TZ) separados por
una línea hipoecoica que
representa la cápsula
quirúrgica.
• Uretra interna y muscular del
esfínter uretral interno forman
una banda hipoecogénica (U).
La punta de flecha muestra el
verumontanum.

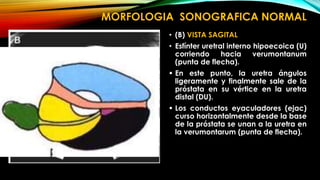

24. MORFOLOGIA SONOGRAFICA NORMAL
• (B) VISTA SAGITAL
• Esfínter uretral interno hipoecoica (U)
corriendo hacia verumontanum
(punta de flecha).
 En este punto, la uretra ángulos
ligeramente y finalmente sale de la
próstata en su vértice en la uretra
distal (DU).
 Los conductos eyaculadores (ejac)
curso horizontalmente desde la base
de la próstata se unan a la uretra en
la verumontarum (punta de flecha).

25. MORFOLOGIA SONOGRAFICA NORMAL
• (C) Axial vista de derecha e izquierda
de la vesícula seminal (SV) y el
conducto deferente con sólo lado
izquierdo etiquetado.
• La flecha apunta al conducto
deferente.

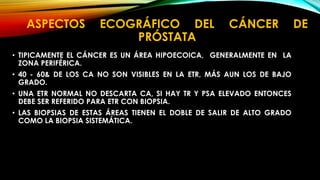

26. ASPECTOS ECOGRÁFICO DEL CÁNCER DE
PRÓSTATA
• TIPICAMENTE EL CÁNCER ES UN ÁREA HIPOECOICA, GENERALMENTE EN LA
ZONA PERIFÉRICA.
• 40 - 60& DE LOS CA NO SON VISIBLES EN LA ETR, MÁS AUN LOS DE BAJO
GRADO.
• UNA ETR NORMAL NO DESCARTA CA, SI HAY TR Y PSA ELEVADO ENTONCES
DEBE SER REFERIDO PARA ETR CON BIOPSIA.
• LAS BIOPSIAS DE ESTAS ÁREAS TIENEN EL DOBLE DE SALIR DE ALTO GRADO
COMO LA BIOPSIA SISTEMÁTICA.

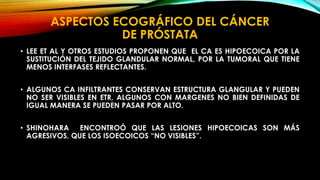

27. ASPECTOS ECOGRÁFICO DEL CÁNCER
DE PRÓSTATA
• LEE ET AL Y OTROS ESTUDIOS PROPONEN QUE EL CA ES HIPOECOICA POR LA
SUSTITUCIÓN DEL TEJIDO GLANDULAR NORMAL, POR LA TUMORAL QUE TIENE
MENOS INTERFASES REFLECTANTES.
• ALGUNOS CA INFILTRANTES CONSERVAN ESTRUCTURA GLANGULAR Y PUEDEN
NO SER VISIBLES EN ETR, ALGUNOS CON MARGENES NO BIEN DEFINIDAS DE
IGUAL MANERA SE PUEDEN PASAR POR ALTO.
• SHINOHARA ENCONTROÓ QUE LAS LESIONES HIPOECOICAS SON MÁS
AGRESIVOS, QUE LOS ISOECOICOS “NO VISIBLES”.

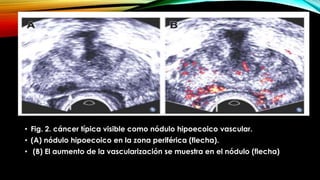

28. • Fig. 2. cáncer típica visible como nódulo hipoecoico vascular.
• (A) nódulo hipoecoico en la zona periférica (flecha).
• (B) El aumento de la vascularización se muestra en el nódulo (flecha)

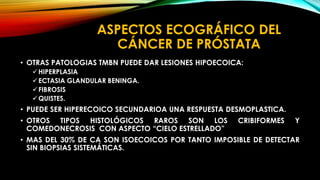

29. ASPECTOS ECOGRÁFICO DEL
CÁNCER DE PRÓSTATA
• OTRAS PATOLOGIAS TMBN PUEDE DAR LESIONES HIPOECOICA:
HIPERPLASIA
ECTASIA GLANDULAR BENINGA.
FIBROSIS
QUISTES.
• PUEDE SER HIPERECOICO SECUNDARIOA UNA RESPUESTA DESMOPLASTICA.
• OTROS TIPOS HISTOLÓGICOS RAROS SON LOS CRIBIFORMES Y
COMEDONECROSIS CON ASPECTO “CIELO ESTRELLADO”
• MAS DEL 30% DE CA SON ISOECOICOS POR TANTO IMPOSIBLE DE DETECTAR
SIN BIOPSIAS SISTEMÁTICAS.

30. • Fig. 3. calcificaciones irregulares Focales (cielo estrellado) que puede estar asociada
con el cáncer (flecha). El cáncer es hipoecoico y puede ser visto a tener extensión
extracapsular (CEPE), donde se rompe el contorno de próstata (punta de flecha).

31. ASPECTOS ECOGRÁFICO DEL
CÁNCER DE PRÓSTATA
• SIGNOS SECUNDARIOS COMO:
 ASIMETRIA DE LA CAPSULA.
ABULTAMIENTO CAPSULAR.
ATENUACIÓN POSTERIOR.
 EL GRUPO DIFICIL DE DETECTAR EN ETR SON LOS DE Z DE TRANSICIÓN, Y LOS
ANTERIORES, OCULTOS POR LOS REMEDOS DE LA URETRA.
 LOS ANTERIORES PUEDEN SER IGNORADOS POR EL OPERADOR (FIG 4)

32. • Fig. 4. cáncer Pequeño posterior (flecha) y el cáncer anterior mucho más
grandes (puntas de flecha). Es importante buscar y áreas hipoecoicas
biopsia anterior.

33. DOPPLER POWER COLOR
• DETECTAR AUMENTO DE LA VASCULARIZACIÓN PUEDE ESTAR ASOCIADO CON EL CA,
MÁS EN CASOS ISOECOICOS.
• SE DEBE AL AUMENTO DE LA DENSIDAD DE LOS MICROVASOS.
• EN ESTUDIOS SOLO HASTA UN 17% DEMOSTRO POWER COLOR.
• LA VASCULARIDAD SE PUEDE INCREMENTAR EN INFECCION E INFLAMACION (FIG 5)
•

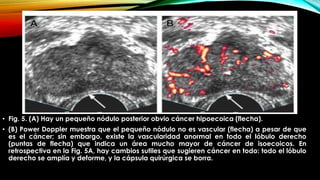

34. • Fig. 5. (A) Hay un pequeño nódulo posterior obvio cáncer hipoecoica (flecha).
• (B) Power Doppler muestra que el pequeño nódulo no es vascular (flecha) a pesar de que
es el cáncer; sin embargo, existe la vascularidad anormal en todo el lóbulo derecho
(puntas de flecha) que indica un área mucho mayor de cáncer de isoecoicos. En
retrospectiva en la Fig. 5A, hay cambios sutiles que sugieren cáncer en todo: todo el lóbulo
derecho se amplía y deforme, y la cápsula quirúrgica se borra.

35. AVANCES RECIENTES EN ETR
• DEBIDO A QUE NO TODOS LOS CA SON HIPOECOICOS SE BUSCA CADA VEZ
MEJORES MÉTODOS DIAGNOSTICOS.
ULTRASONIDO CON CONTRASTE: MICRO-NEOVASCULARIZACIÓN.
• SE PUEDE DETECTAR MICROBURBUJAS CON CONTRASTE EN AL US,
ACTUALMENTE EN INVESTIGACIÓN.
• UN ESTUDIO DEMOSTRO MEJOR SENSIBILIDAD PERO ESPECIFICIDAD NO
SIGNIFICTIVA.
• MITTER BERGER DEMOSTRO UN GLEASON MAS ALTO C/C, TMBN DEMOSTRÓ
QUE LA DUTASTERIDA7-14 D ANTES MEJORA LA DETECCIÓN POR QUE BAJA LA
VASCULATURA EN TEJIDO BENIGNO.

36. LA ELASTOGRAFÍA
• EVALUA EL CAMBIO DE ELASTICIDAD O RIGIDEZ DEL TEJIDO.
• EL CA TIENE TIPICAMENTE DENSIDAD DEL TEJIDO Y VASOS.
• UN ESTUDIO DETECTO 28 DE 32 FOCOS DE CANCER (88% S)
• KONING ET AL 127 DE 151 TIPOS MEDIANTE ELASTOGRAFIA EN TIEMPO REAL
CON BIOPSIA.

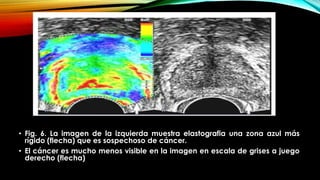

37. • Fig. 6. La imagen de la izquierda muestra elastografia una zona azul más
rígido (flecha) que es sospechoso de cáncer.
• El cáncer es mucho menos visible en la imagen en escala de grises a juego
derecho (flecha)

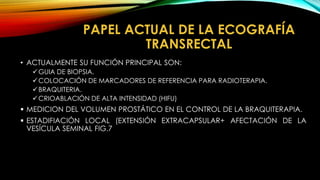

38. PAPEL ACTUAL DE LA ECOGRAFÍA
TRANSRECTAL
• ACTUALMENTE SU FUNCIÓN PRINCIPAL SON:
GUIA DE BIOPSIA.
COLOCACIÓN DE MARCADORES DE REFERENCIA PARA RADIOTERAPIA.
BRAQUITERIA.
CRIOABLACIÓN DE ALTA INTENSIDAD (HIFU)
 MEDICION DEL VOLUMEN PROSTÁTICO EN EL CONTROL DE LA BRAQUITERAPIA.
 ESTADIFIACIÓN LOCAL (EXTENSIÓN EXTRACAPSULAR+ AFECTACIÓN DE LA
VESÍCULA SEMINAL FIG.7

39. FIG. 7. LA EXTENSIÓN EXTRACAPSULAR DEL CÁNCER VISIBLE COMO UN NÓDULO
HIPOECOICO QUE SOBRESALE CLARAMENTE A TRAVÉS DE LA CÁPSULA (FLECHA).

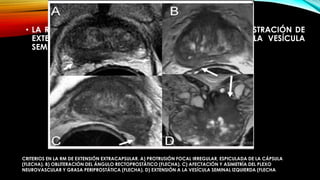

40. • LA RM HA DEMOSTRADO SER MÁS PRECISA EN LA DEMOSTRACIÓN DE
EXTENSIÓN EXTRACAPSULAR Y LA PARTICIPACIÓN DE LA VESÍCULA
SEMINAL Y TAMBIÉN PUEDE EVALUAR LINFADENOPATÍA
CRITERIOS EN LA RM DE EXTENSIÓN EXTRACAPSULAR. A) PROTRUSIÓN FOCAL IRREGULAR, ESPICULADA DE LA CÁPSULA
(FLECHA). B) OBLITERACIÓN DEL ÁNGULO RECTOPROSTÁTICO (FLECHA). C) AFECTACIÓN Y ASIMETRÍA DEL PLEXO
NEUROVASCULAR Y GRASA PERIPROSTÁTICA (FLECHA). D) EXTENSIÓN A LA VESÍCULA SEMINAL IZQUIERDA (FLECHA

41. ESPECTROSCOPIA
IMAGEN AXIAL PONDERADA
EN T2 Y ESPECTROSCOPIA.
• ESPECTRO NORMAL CON AUMENTO DEL CITRATO Y NIVEL BAJO DE COLINA CON
SEÑAL HIPERINTENSA NORMAL DE LA ZONA PERIFÉRICA DERECHA DE LA PRÓSTATA
(FLECHA DELGADA).
• ESPECTRO PATOLÓGICO CON ELEVACIÓN DE LA COLINA Y DESCENSO DEL CITRATO
CORRESPONDIENTE A LESIÓN HIPOINTENSA DE LA ZONA PERIFÉRICA IZQUIERDA POR
CARCINOMA (FLECHA GRUESA).

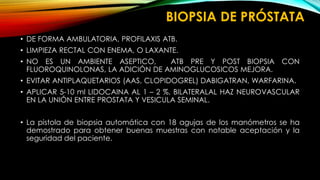

42. BIOPSIA DE PRÓSTATA
• DE FORMA AMBULATORIA, PROFILAXIS ATB.
• LIMPIEZA RECTAL CON ENEMA, O LAXANTE.
• NO ES UN AMBIENTE ASEPTICO, ATB PRE Y POST BIOPSIA CON
FLUOROQUINOLONAS, LA ADICIÓN DE AMINOGLUCOSICOS MEJORA.
• EVITAR ANTIPLAQUETARIOS (AAS, CLOPIDOGREL) DABIGATRAN, WARFARINA.
• APLICAR 5-10 ml LIDOCAINA AL 1 – 2 %, BILATERALAL HAZ NEUROVASCULAR
EN LA UNIÓN ENTRE PROSTATA Y VESICULA SEMINAL.
• La pistola de biopsia automática con 18 agujas de los manómetros se ha
demostrado para obtener buenas muestras con notable aceptación y la
seguridad del paciente.

43. BIOPSIA DE PRÓSTATA
• INICIA EN ÁREAS SOSPECHOSAS, EVITAR LA ZONA PERIURETRAL, POR
CONSIDERABLE SANGRADO.
• PRESIÓN POR UN MINUTO PARA MEJORAR SANGRADO.
• OBSERVACION 1 HORA, VER REACCIONES VAGALES.
• HEMATURIA, SANGRADO EN HECES Y HASTA SEPSIS (1-2%)
• ADVERTIR SOBRE SINTOMAS SUGERENTES DE INFECCION,

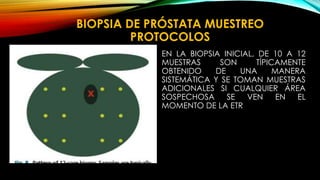

44. BIOPSIA DE PRÓSTATA MUESTREO
PROTOCOLOS
EN LA BIOPSIA INICIAL, DE 10 A 12
MUESTRAS SON TÍPICAMENTE
OBTENIDO DE UNA MANERA
SISTEMÁTICA Y SE TOMAN MUESTRAS
ADICIONALES SI CUALQUIER ÁREA
SOSPECHOSA SE VEN EN EL
MOMENTO DE LA ETR
