Tecnología hormigón

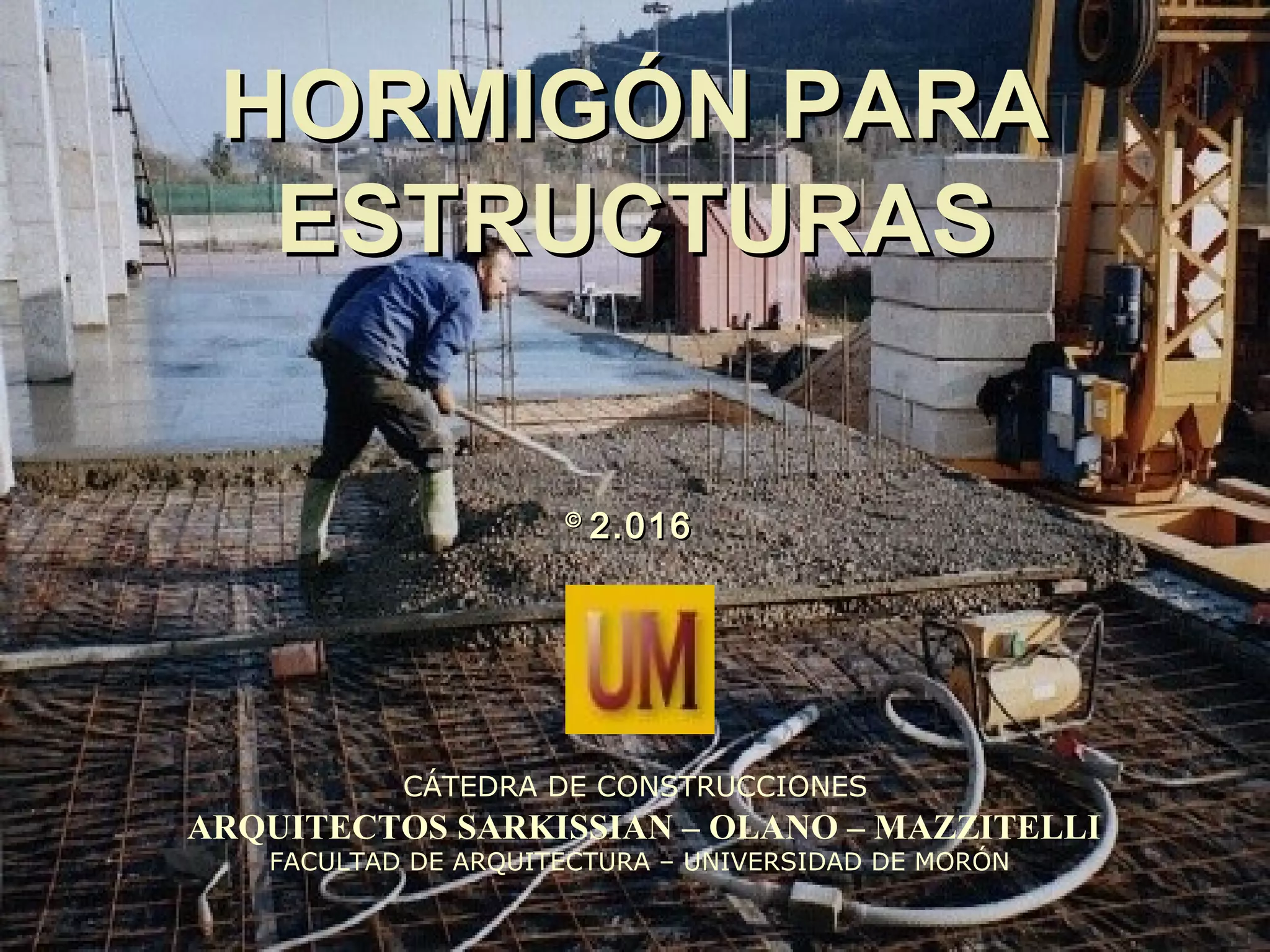

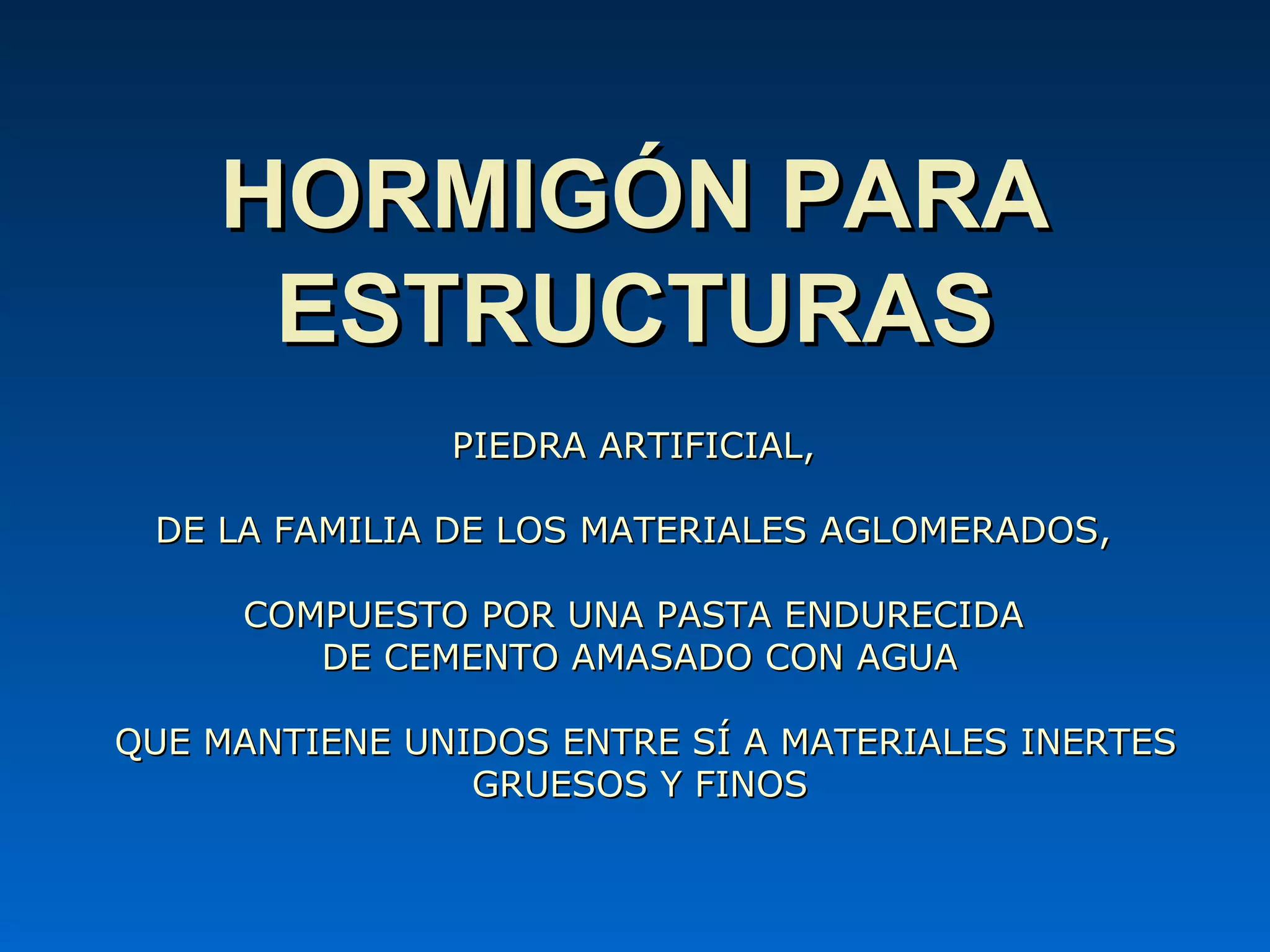

HORMIGÓN PARAHORMIGÓN PARA
ESTRUCTURASESTRUCTURAS
CÁTEDRA DE CONSTRUCCIONES
ARQUITECTOS SARKISSIAN – OLANO – MAZZITELLI
FACULTAD DE ARQUITECTURA – UNIVERSIDAD DE MORÓN
©©
2.0162.016

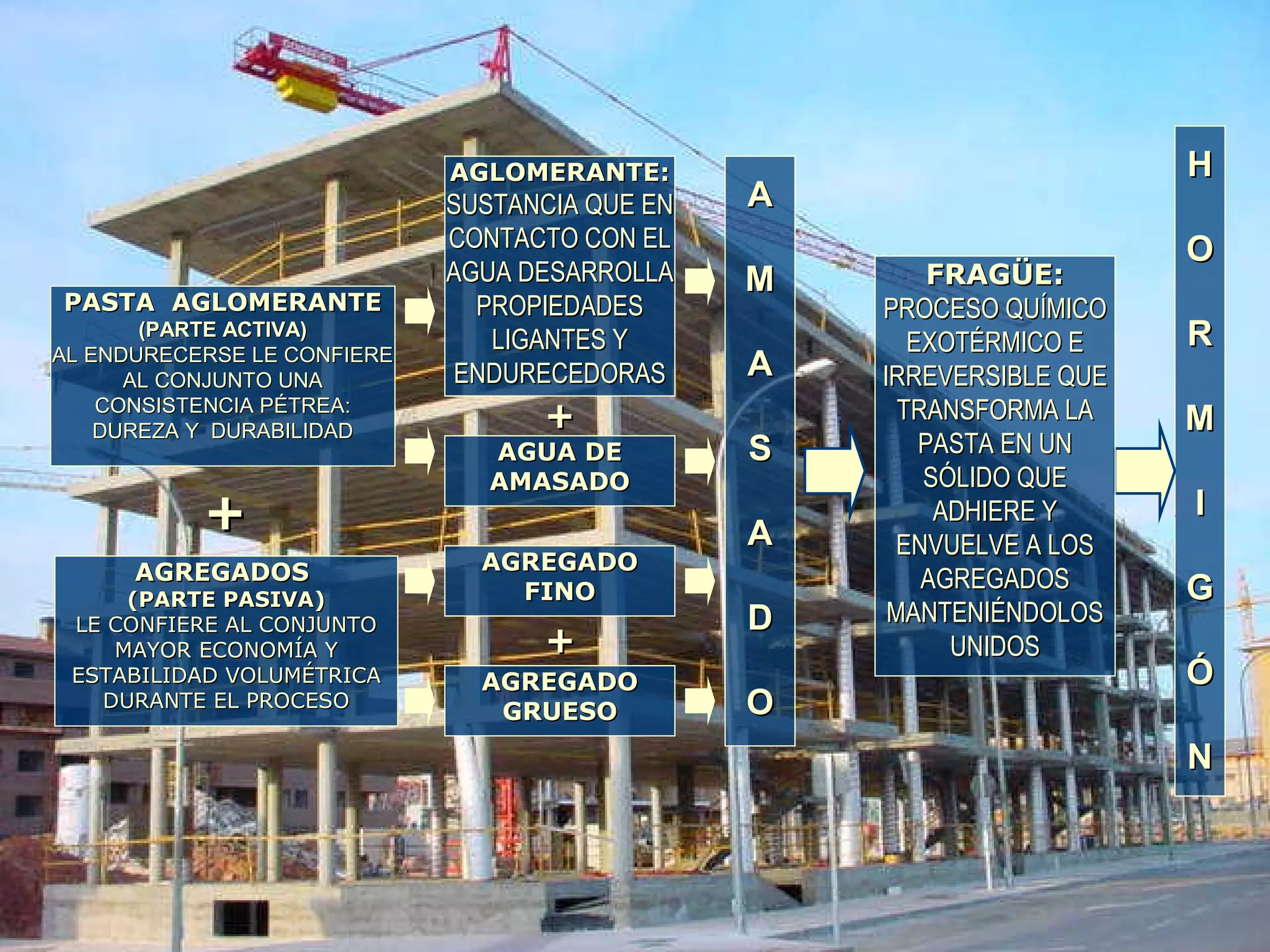

PIEDRA ARTIFICIAL,PIEDRA ARTIFICIAL,
DE LA FAMILIA DE LOS MATERIALES AGLOMERADOS,DE LA FAMILIA DE LOS MATERIALES AGLOMERADOS,
COMPUESTOCOMPUESTO POR UNA PASTA ENDURECIDAPOR UNA PASTA ENDURECIDA
DE CEMENTO AMASADO CON AGUADE CEMENTO AMASADO CON AGUA
QUE MANTIENE UNIDOS ENTRE SÍ A MATERIALES INERTESQUE MANTIENE UNIDOS ENTRE SÍ A MATERIALES INERTES
GRUESOS Y FINOSGRUESOS Y FINOS

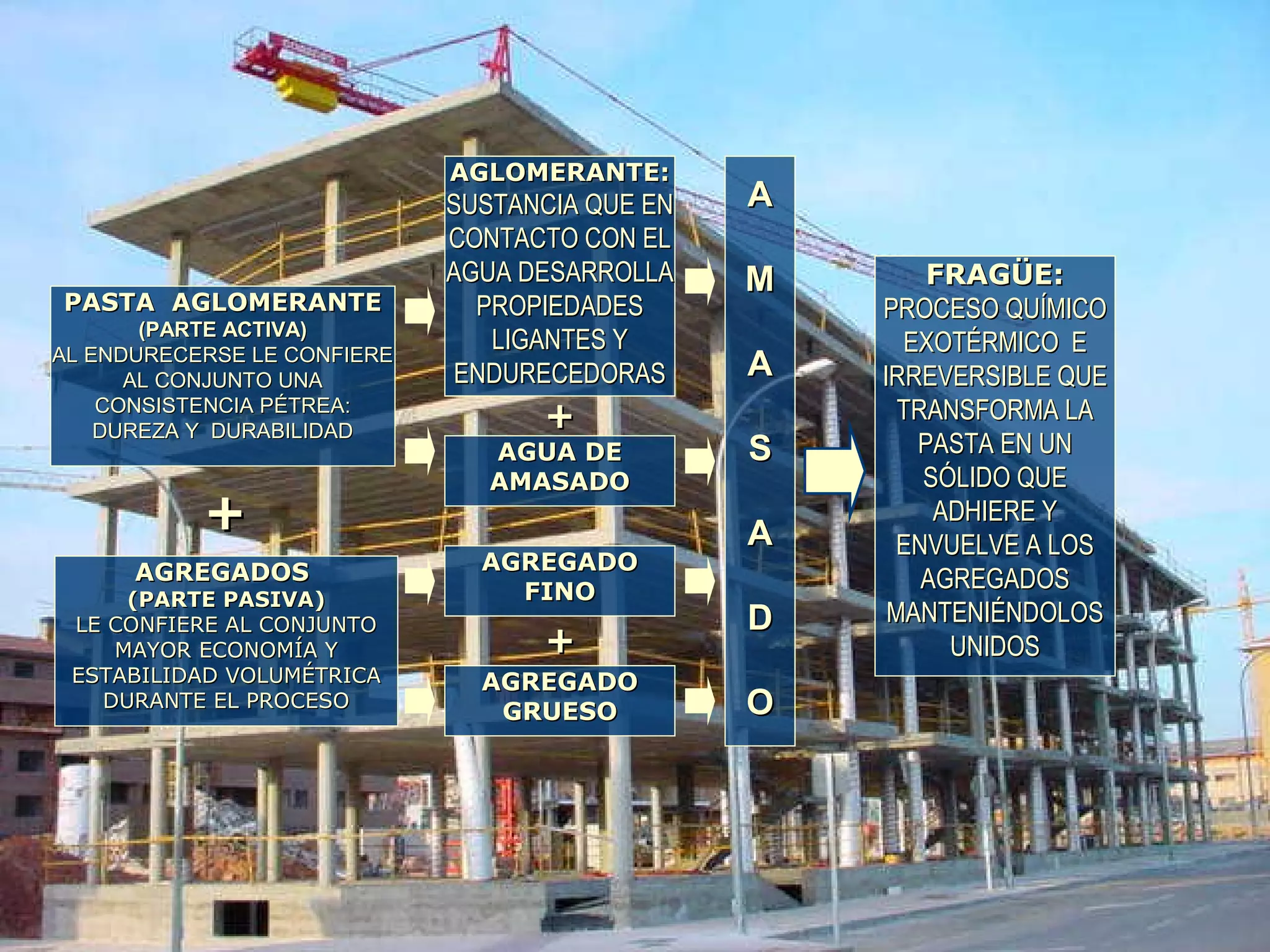

HORMIGÓN PARAHORMIGÓN PARA
ESTRUCTURASESTRUCTURAS

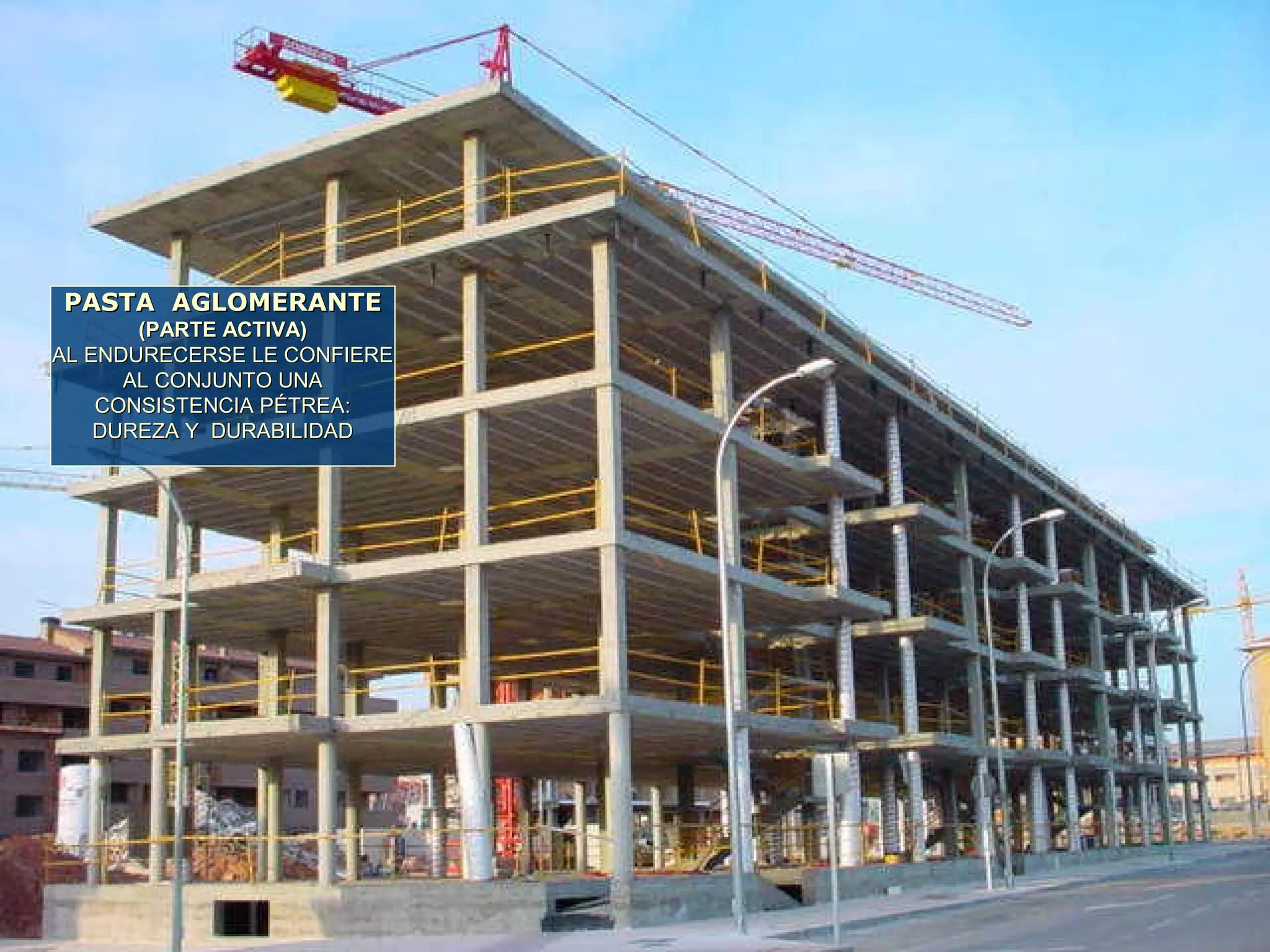

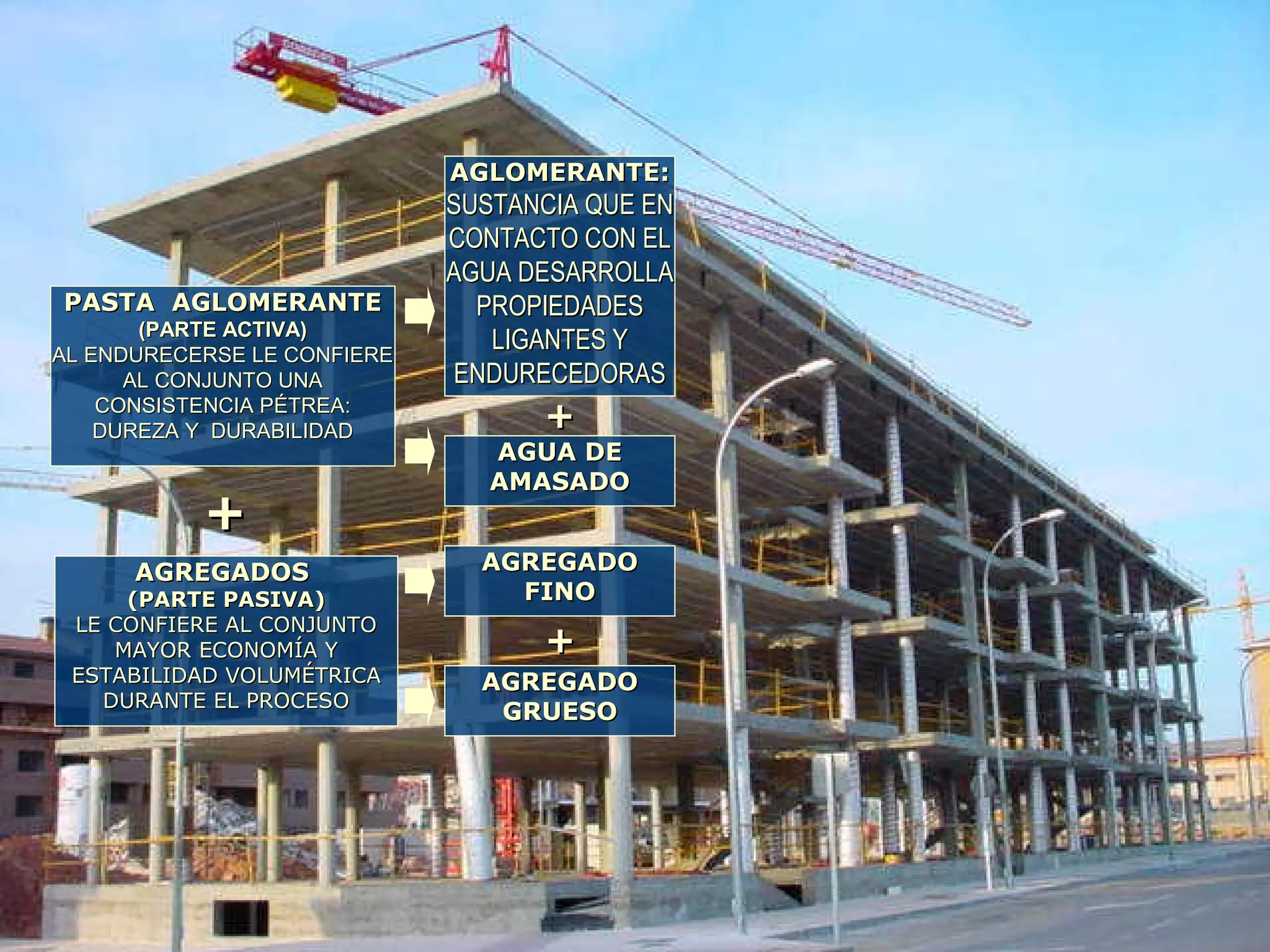

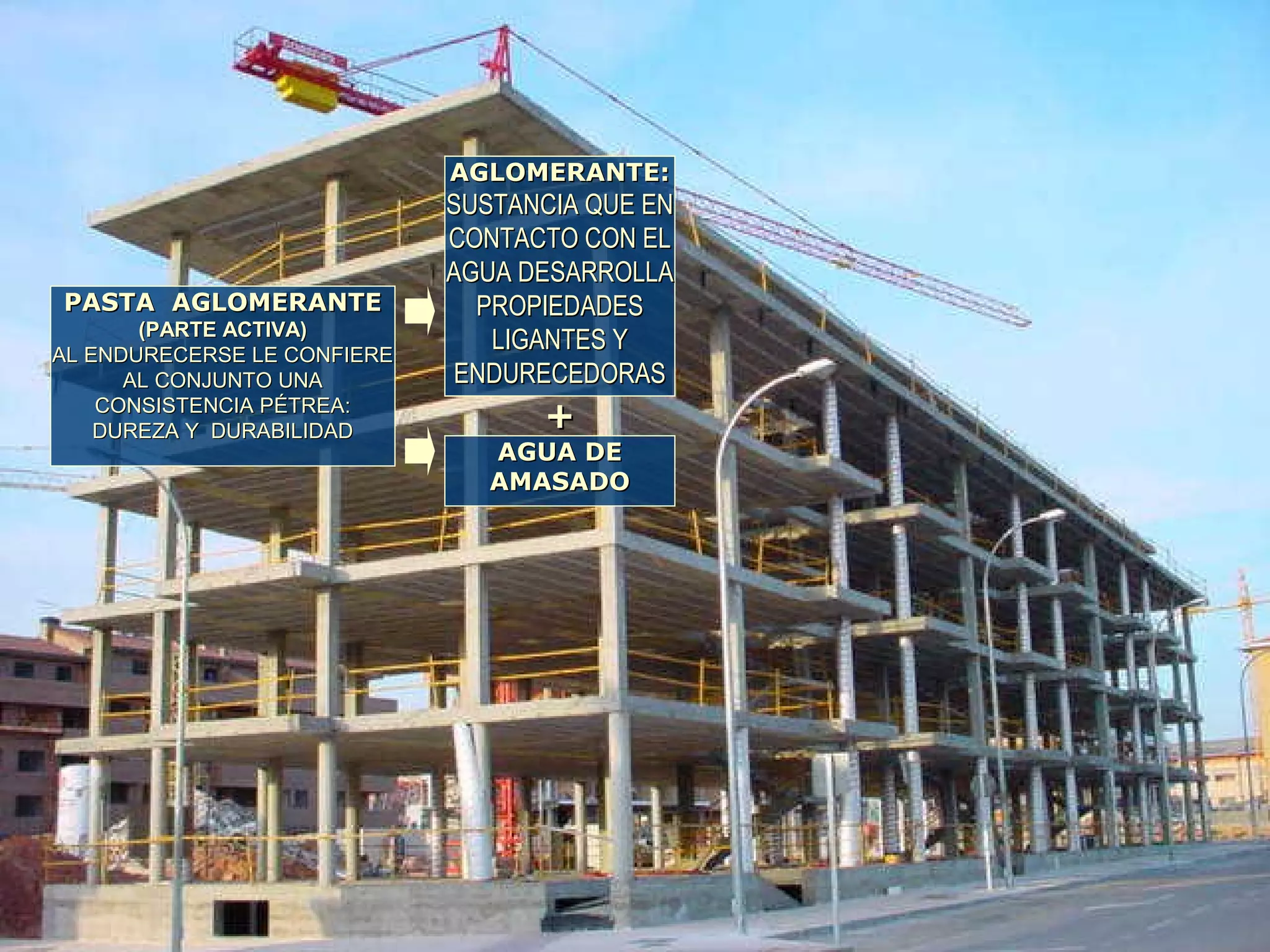

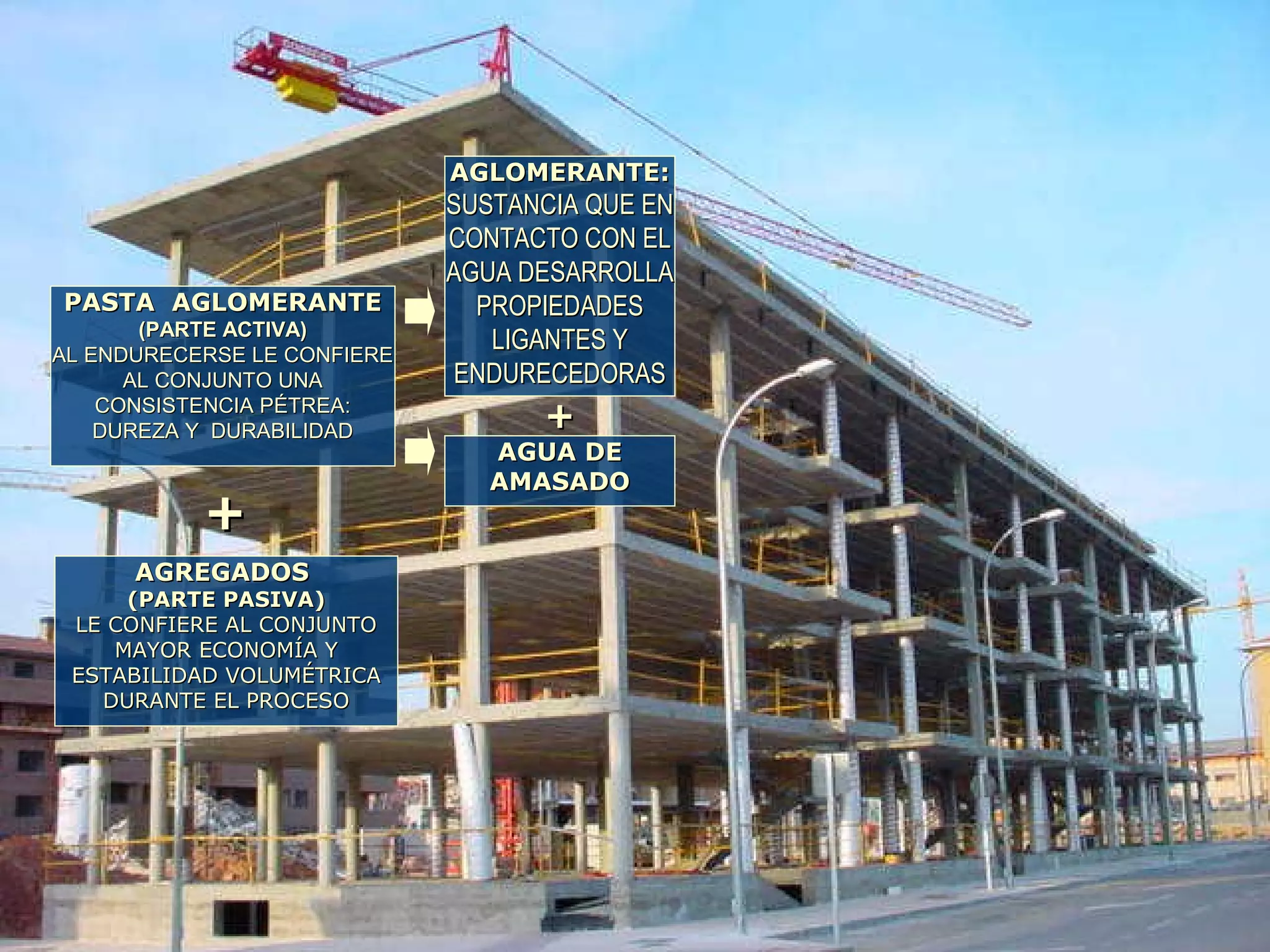

PASTA AGLOMERANTEPASTA AGLOMERANTE
(PARTE ACTIVA)(PARTE ACTIVA)
AL ENDURECERSE LE CONFIEREAL ENDURECERSE LE CONFIERE
AL CONJUNTO UNAAL CONJUNTO UNA
CONSISTENCIA PÉTREA:CONSISTENCIA PÉTREA:
DUREZA Y DURABILIDADDUREZA Y DURABILIDAD

AGLOMERANTE:AGLOMERANTE:
SUSTANCIA QUE ENSUSTANCIA QUE EN
CONTACTO CON ELCONTACTO CON EL
AGUA DESARROLLAAGUA DESARROLLA
PROPIEDADESPROPIEDADES
LIGANTES YLIGANTES Y
ENDURECEDORASENDURECEDORAS
AGUA DEAGUA DE
AMASADOAMASADO
++

AGREGADOSAGREGADOS
(PARTE PASIVA)(PARTE PASIVA)
LE CONFIERE AL CONJUNTOLE CONFIERE AL CONJUNTO
MAYOR ECONOMÍA YMAYOR ECONOMÍA Y
ESTABILIDAD VOLUMÉTRICAESTABILIDAD VOLUMÉTRICA
DURANTE EL PROCESODURANTE EL PROCESO
AGUA DEAGUA DE
AMASADOAMASADO
++
++

AGREGADOSAGREGADOS

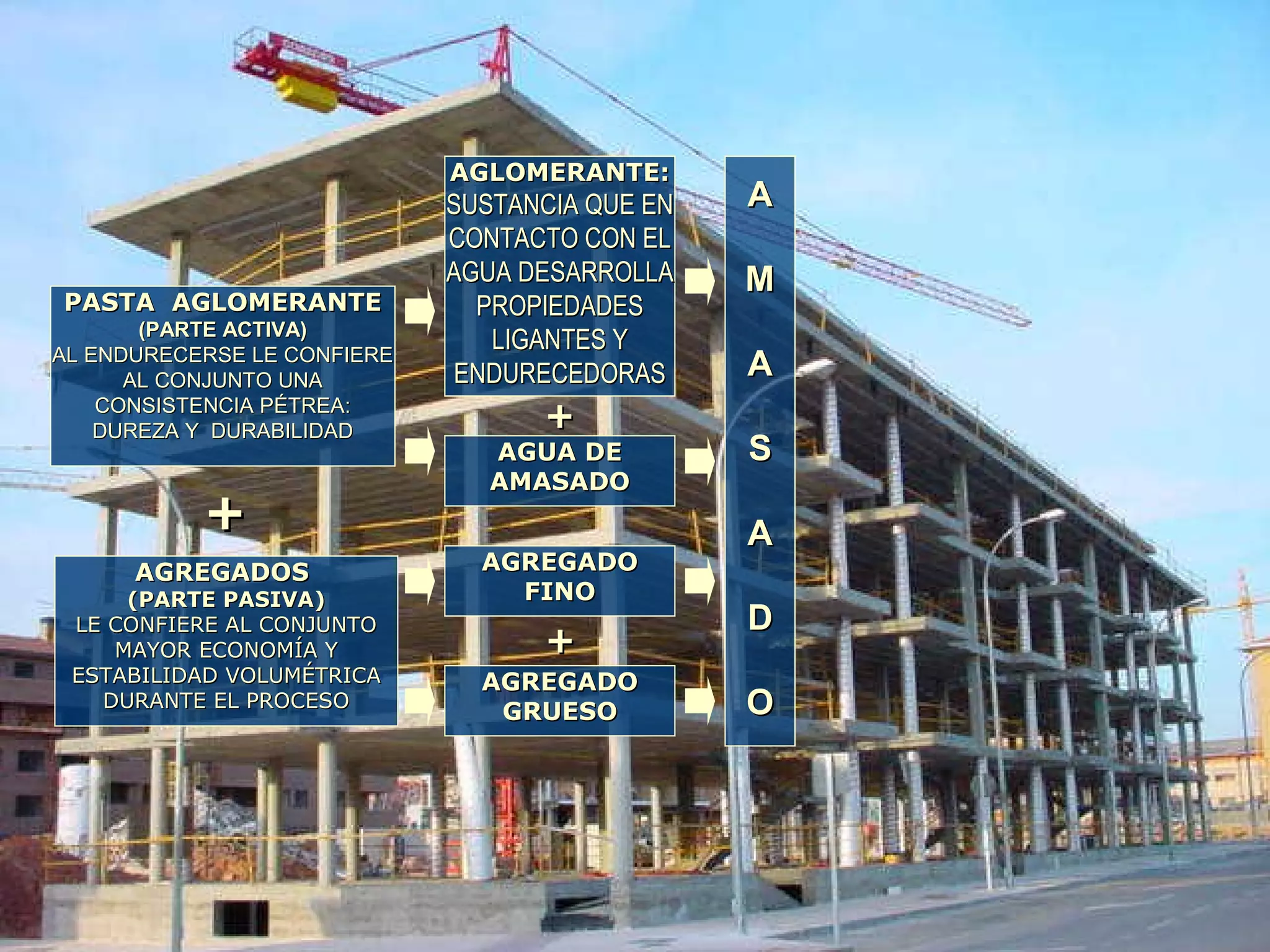

AGUA DEAGUA DE
AMASADOAMASADO
AGREGADOAGREGADO
GRUESOGRUESO
AGREGADOAGREGADO
FINOFINO
++
++
++

AGREGADOSAGREGADOS
AA
MM
AA
SS
AA
DD
OO
AGUA DEAGUA DE
AMASADOAMASADO
AGREGADOAGREGADO
GRUESOGRUESO
AGREGADOAGREGADO
FINOFINO
++
++
++

AGREGADOSAGREGADOS
AA
MM
AA
SS
AA
DD
OO
FRAGÜE:FRAGÜE:
PROCESO QUÍMICOPROCESO QUÍMICO
EXOTÉRMICO EEXOTÉRMICO E
IRREVERSIBLE QUEIRREVERSIBLE QUE
TRANSFORMA LATRANSFORMA LA
PASTA EN UNPASTA EN UN
SÓLIDO QUESÓLIDO QUE
ADHIERE YADHIERE Y
ENVUELVE A LOSENVUELVE A LOS
AGREGADOSAGREGADOS
MANTENIÉNDOLOSMANTENIÉNDOLOS
UNIDOSUNIDOS
AGUA DEAGUA DE
AMASADOAMASADO
AGREGADOAGREGADO
GRUESOGRUESO
AGREGADOAGREGADO
FINOFINO
++
++
++

AGREGADOSAGREGADOS
AA
MM
AA
SS
AA
DD
OO
HH
OO
RR
MM
II
GG
ÓÓ
NN
AGUA DEAGUA DE
AMASADOAMASADO
AGREGADOAGREGADO
GRUESOGRUESO
AGREGADOAGREGADO
FINOFINO
FRAGÜE:FRAGÜE:
PROCESO QUÍMICOPROCESO QUÍMICO
EXOTÉRMICO EEXOTÉRMICO E
IRREVERSIBLE QUEIRREVERSIBLE QUE
TRANSFORMA LATRANSFORMA LA
PASTA EN UNPASTA EN UN
SÓLIDO QUESÓLIDO QUE
ADHIERE YADHIERE Y
ENVUELVE A LOSENVUELVE A LOS
AGREGADOSAGREGADOS
MANTENIÉNDOLOSMANTENIÉNDOLOS
UNIDOSUNIDOS++
++
++

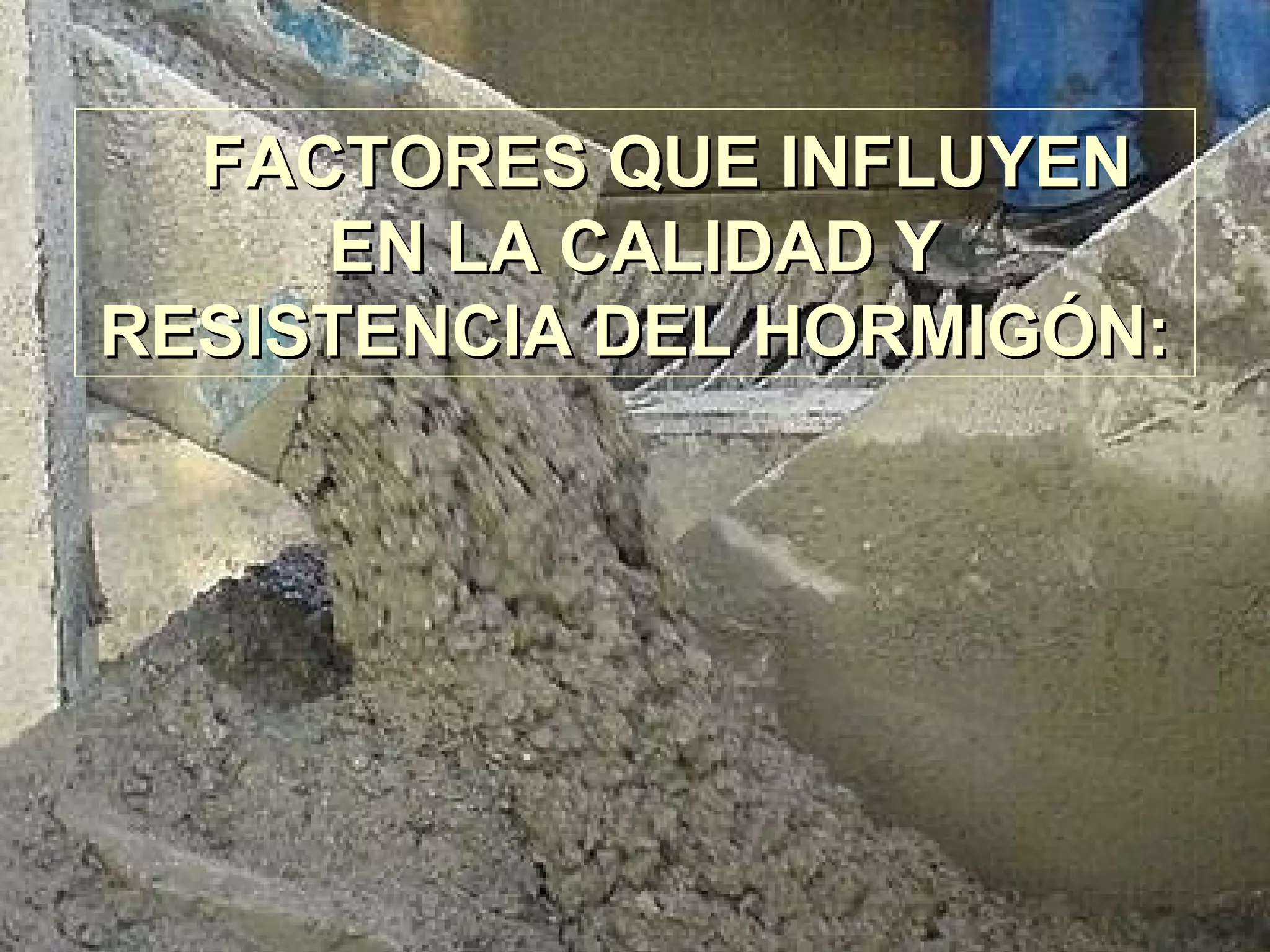

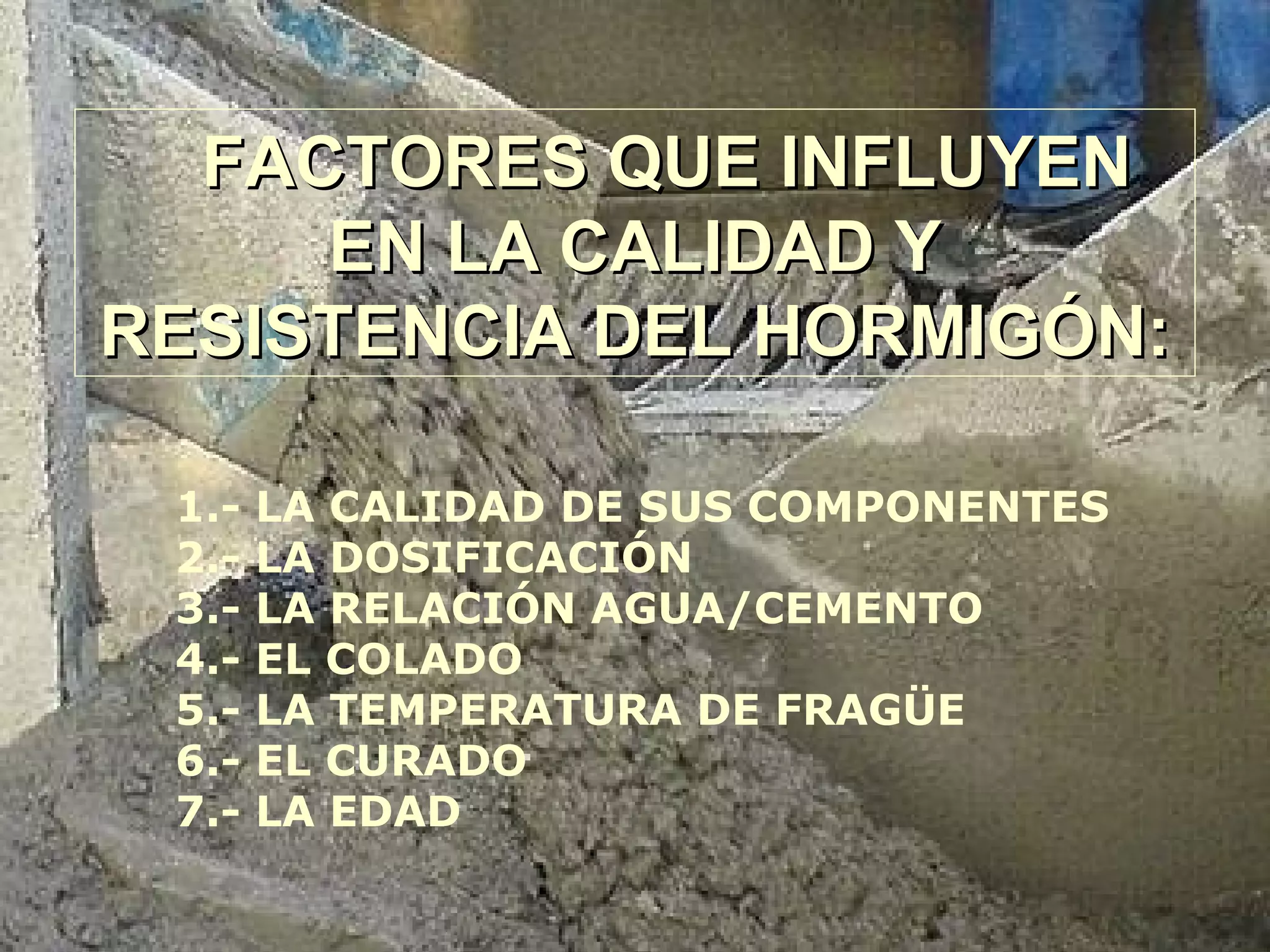

FACTORES QUE INFLUYENFACTORES QUE INFLUYEN
EN LA CALIDAD YEN LA CALIDAD Y
RESISTENCIA DEL HORMIGÓN:RESISTENCIA DEL HORMIGÓN:

FACTORES QUE INFLUYENFACTORES QUE INFLUYEN
EN LA CALIDAD YEN LA CALIDAD Y
RESISTENCIA DEL HORMIGÓN:RESISTENCIA DEL HORMIGÓN:
1.- LA CALIDAD DE SUS COMPONENTES
2.- LA DOSIFICACIÓN
3.- LA RELACIÓN AGUA/CEMENTO

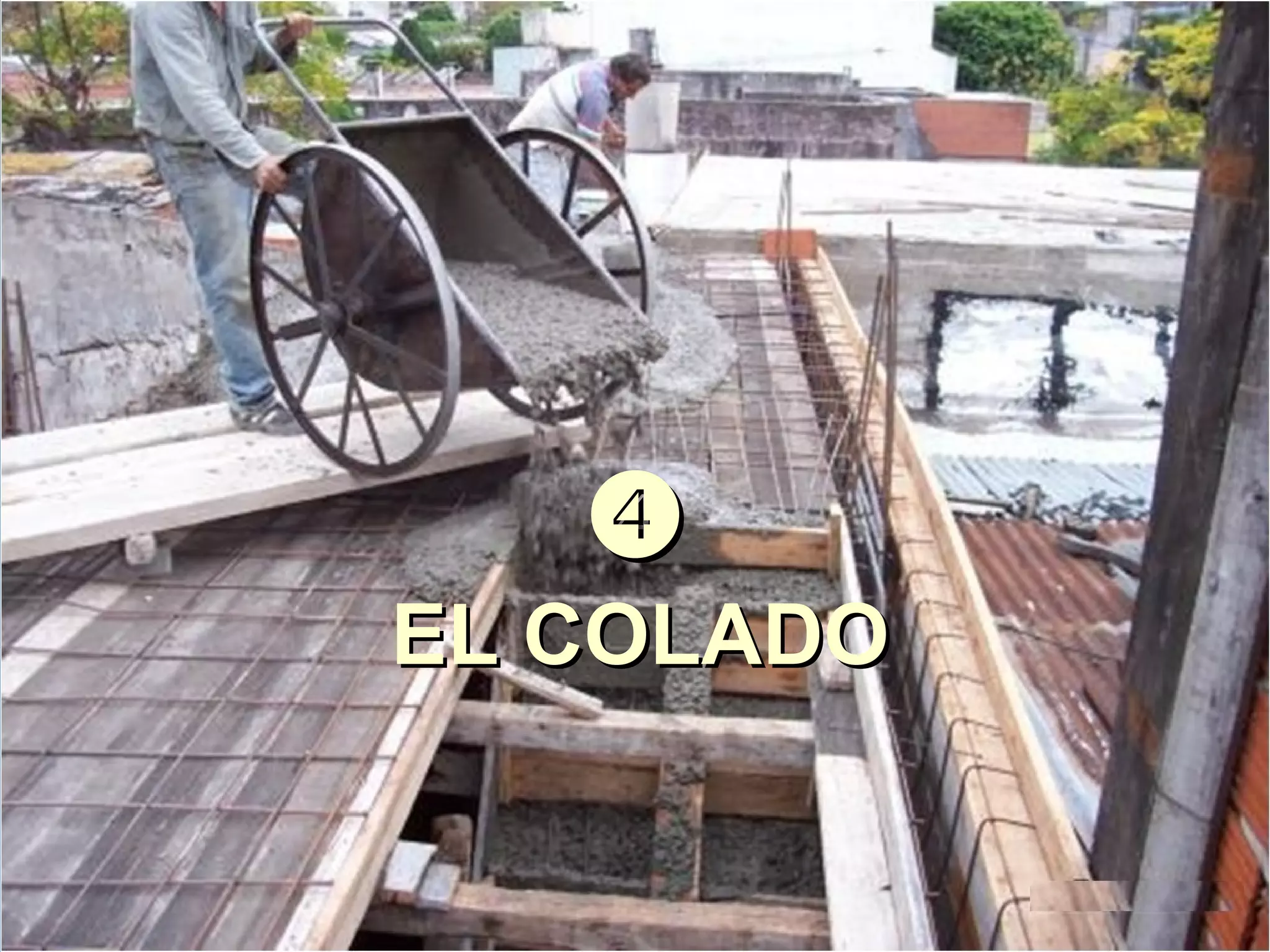

4.- EL COLADO
5.- LA TEMPERATURA DE FRAGÜE
6.- EL CURADO
7.- LA EDAD



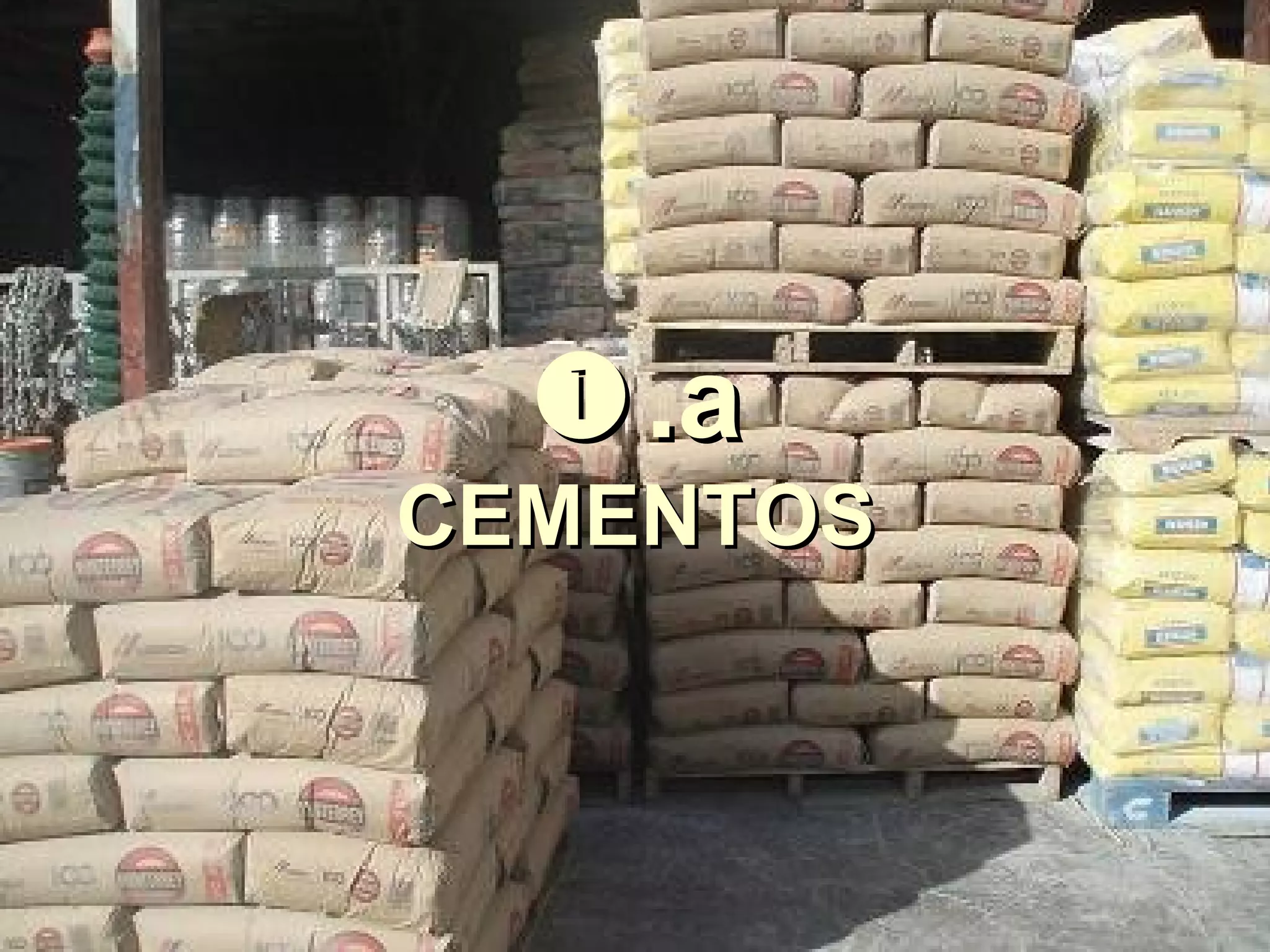

CALIDAD DE CADA UNOCALIDAD DE CADA UNO
DE SUS COMPONENTESDE SUS COMPONENTES

CONSTITUYEN LA PARTE ACTIVA DE LA MEZCLA
LLAMADA “AGLOMERANTEAGLOMERANTE” (O “CEMENTANTE”, O “LIGANTE”, O
“AGLUTINANTE”) QUE REACCIONA QUÍMICAMENTE CON EL
AGUA PRODUCIENDO EL FRAGÜEFRAGÜE.
SON LOS AGLOMERANTES MÁS RESISTENTESMÁS RESISTENTES Y
POSEEN PROPIEDADES HIDRÁULICASHIDRÁULICAS.
SE COMERCIALIZAN EN BOLSASBOLSAS DE PAPEL (50 KG.)
O A GRANELA GRANEL (TON.)
OTROS AGLOMERANTES (CALES, YESOS, CEMENTOS DE
ALBAÑILERÍA) NO DEBEN SER UTILIZADOS PARA
ELABORAR HORMIGONES ESTRUCTURALES.
ADEMÁS DE TENER MENOR RESISTENCIA, ATACAN A
LAS ARMADURAS EN FORMA MUY AGRESIVA,
DESINTEGRÁNDOLAS EN POCO TIEMPO.

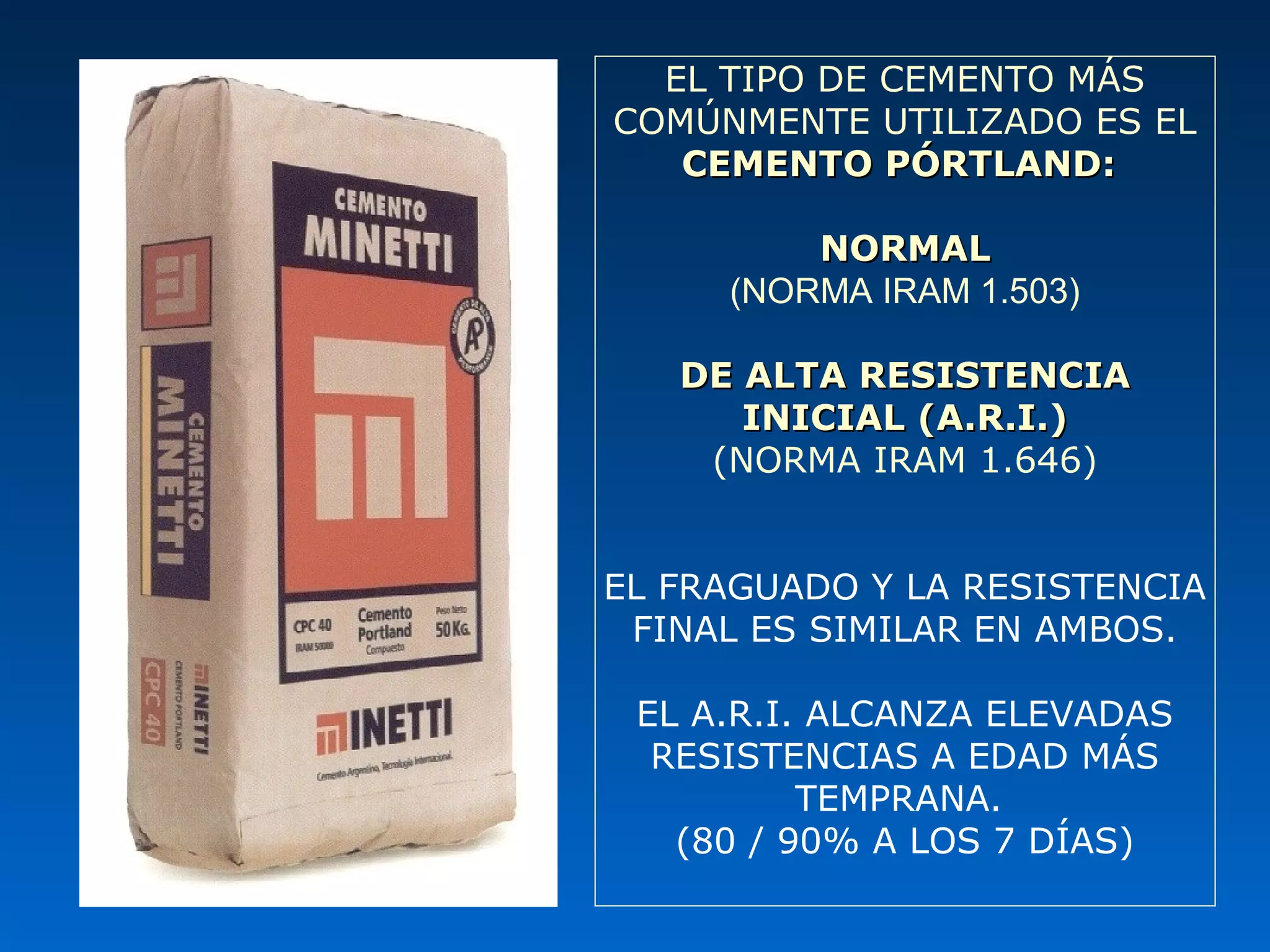

EL TIPO DE CEMENTO MÁS
COMÚNMENTE UTILIZADO ES EL
CEMENTO PÓRTLAND:CEMENTO PÓRTLAND:
NORMALNORMAL
(NORMA IRAM 1.503)
DE ALTA RESISTENCIADE ALTA RESISTENCIA
INICIAL (A.R.I.)INICIAL (A.R.I.)
(NORMA IRAM 1.646)
EL FRAGUADO Y LA RESISTENCIA
FINAL ES SIMILAR EN AMBOS.
EL A.R.I. ALCANZA ELEVADAS
RESISTENCIAS A EDAD MÁS
TEMPRANA.
(80 / 90% A LOS 7 DÍAS)

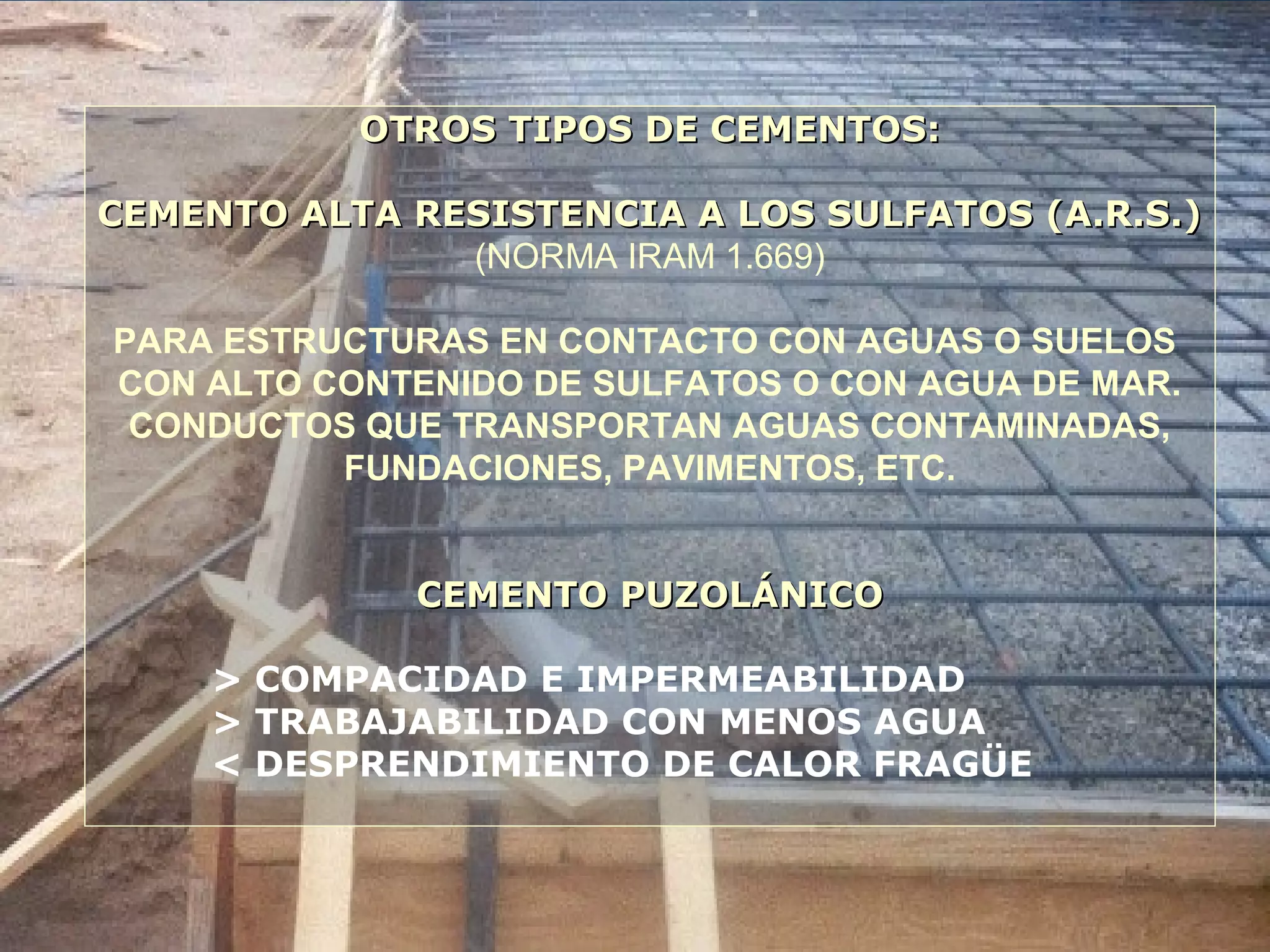

OTROS TIPOS DE CEMENTOS:OTROS TIPOS DE CEMENTOS:
CEMENTO ALTA RESISTENCIA A LOS SULFATOS (A.R.S.)CEMENTO ALTA RESISTENCIA A LOS SULFATOS (A.R.S.)
(NORMA IRAM 1.669)
PARA ESTRUCTURAS EN CONTACTO CON AGUAS O SUELOS
CON ALTO CONTENIDO DE SULFATOS O CON AGUA DE MAR.
CONDUCTOS QUE TRANSPORTAN AGUAS CONTAMINADAS,
FUNDACIONES, PAVIMENTOS, ETC.
CEMENTO PUZOLÁNICOCEMENTO PUZOLÁNICO
> COMPACIDAD E IMPERMEABILIDAD
> TRABAJABILIDAD CON MENOS AGUA
< DESPRENDIMIENTO DE CALOR FRAGÜE

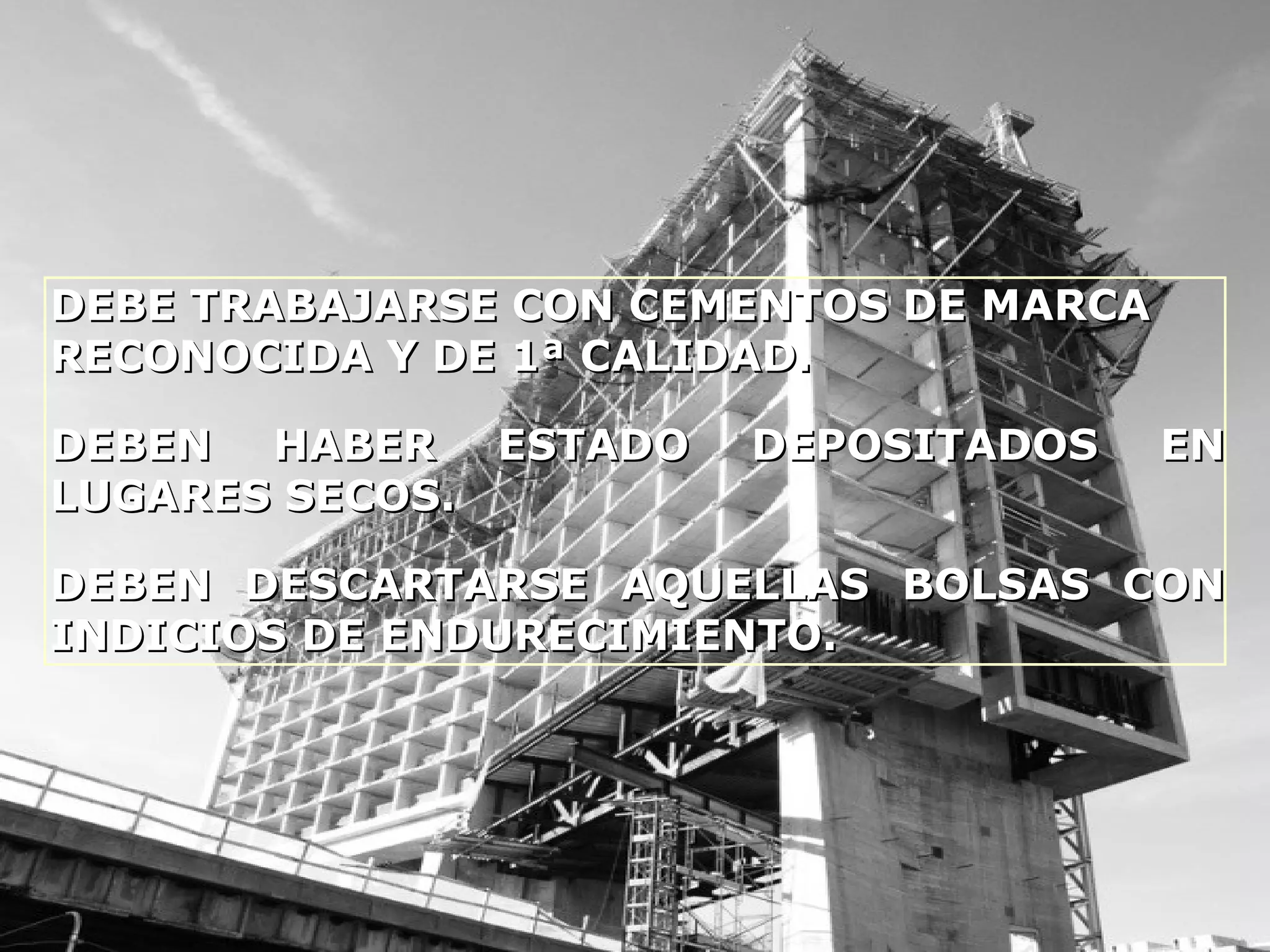

DEBE TRABAJARSE CON CEMENTOS DE MARCADEBE TRABAJARSE CON CEMENTOS DE MARCA
RECONOCIDA Y DE 1ª CALIDAD.RECONOCIDA Y DE 1ª CALIDAD.
DEBEN HABER ESTADO DEPOSITADOS ENDEBEN HABER ESTADO DEPOSITADOS EN
LUGARES SECOS.LUGARES SECOS.
DEBEN DESCARTARSE AQUELLAS BOLSAS CONDEBEN DESCARTARSE AQUELLAS BOLSAS CON
INDICIOS DE ENDURECIMIENTO.INDICIOS DE ENDURECIMIENTO.

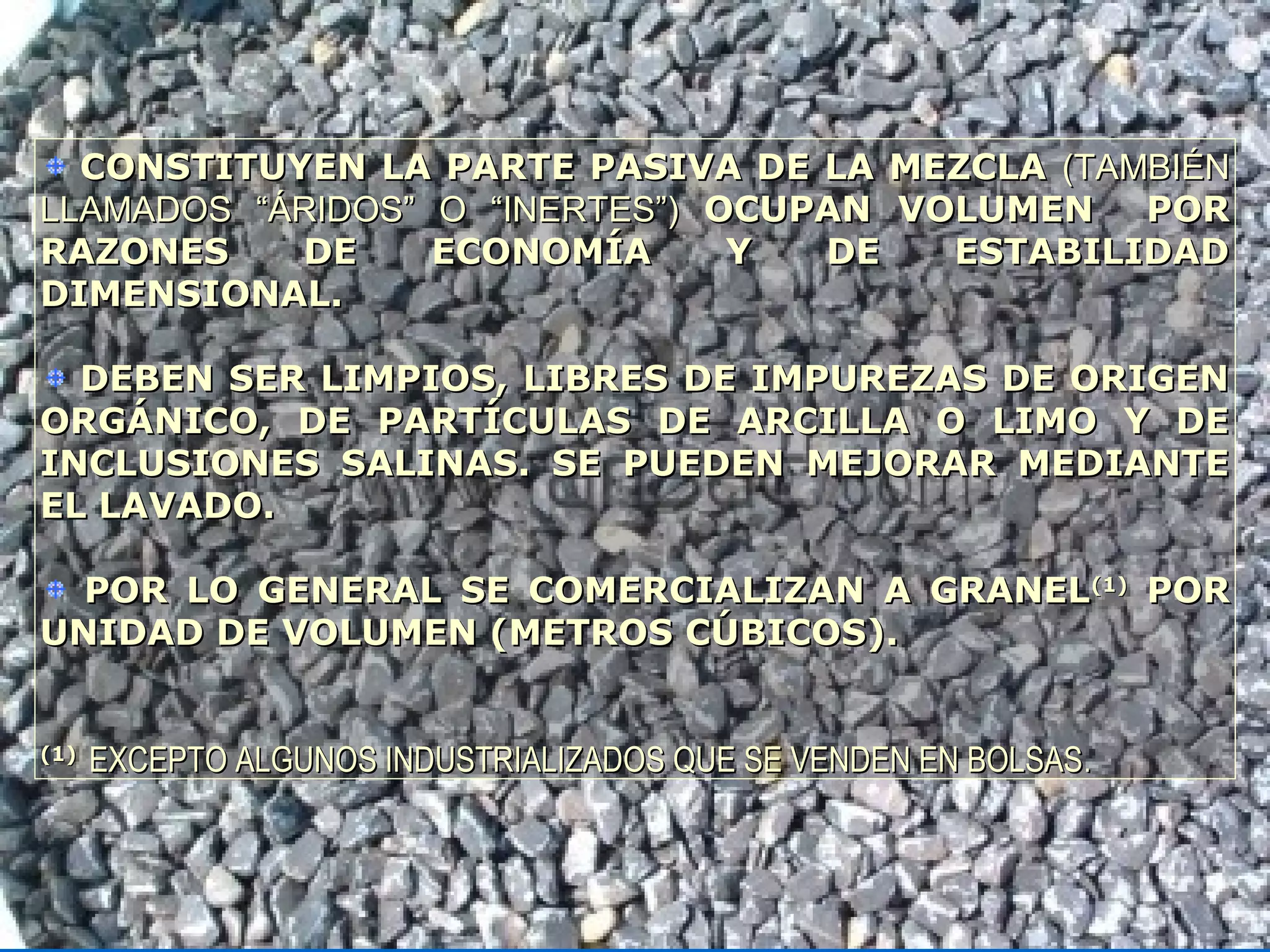

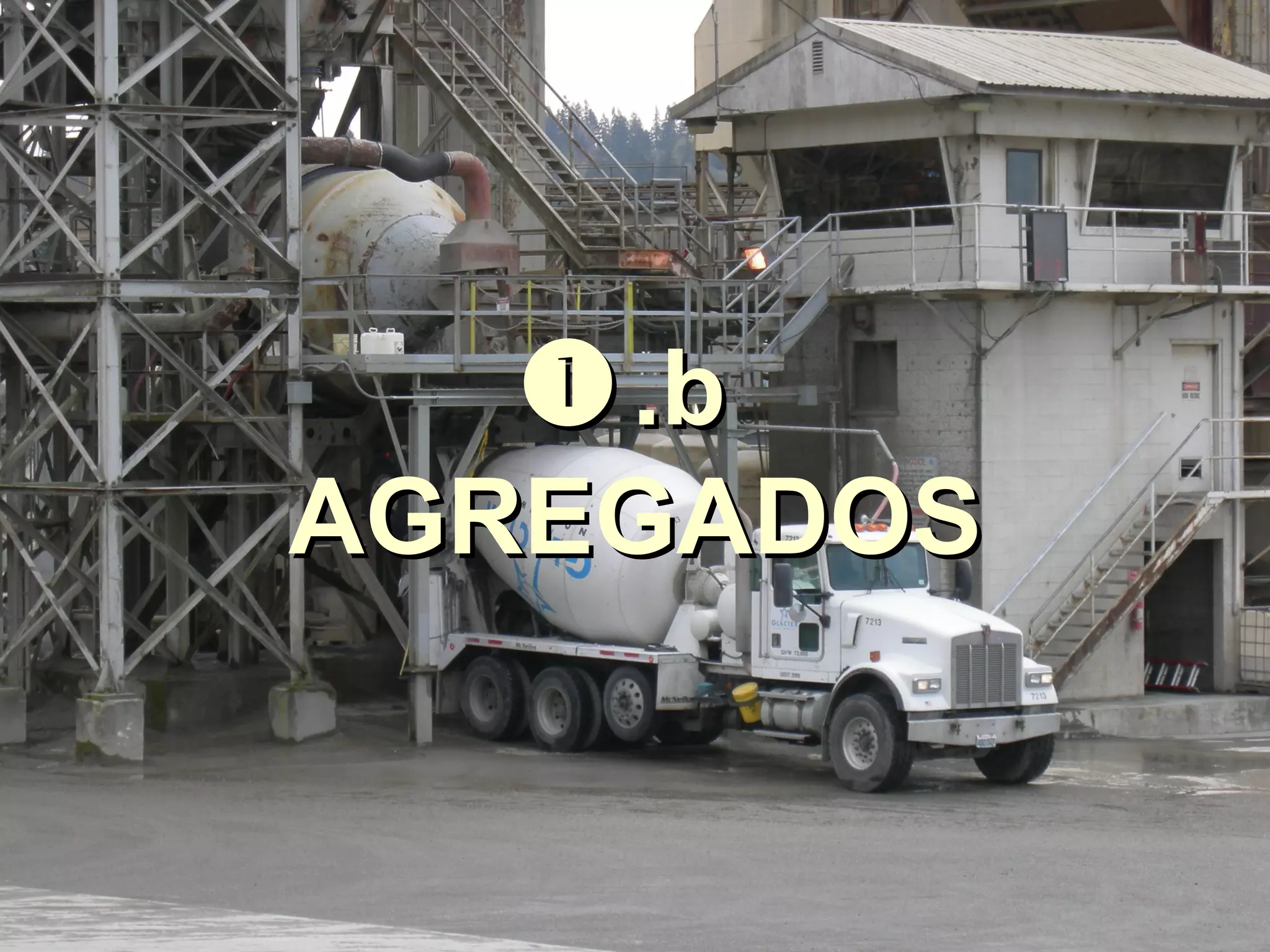

CONSTITUYEN LA PARTE PASIVA DE LA MEZCLACONSTITUYEN LA PARTE PASIVA DE LA MEZCLA (TAMBIÉN(TAMBIÉN
LLAMADOS “ÁRIDOS” O “INERTES”)LLAMADOS “ÁRIDOS” O “INERTES”) OCUPAN VOLUMEN POROCUPAN VOLUMEN POR
RAZONES DE ECONOMÍA Y DE ESTABILIDADRAZONES DE ECONOMÍA Y DE ESTABILIDAD
DIMENSIONAL.DIMENSIONAL.
DEBEN SER LIMPIOS, LIBRES DE IMPUREZAS DE ORIGENDEBEN SER LIMPIOS, LIBRES DE IMPUREZAS DE ORIGEN
ORGÁNICO, DE PARTÍCULAS DE ARCILLA O LIMO Y DEORGÁNICO, DE PARTÍCULAS DE ARCILLA O LIMO Y DE
INCLUSIONES SALINAS. SE PUEDEN MEJORAR MEDIANTEINCLUSIONES SALINAS. SE PUEDEN MEJORAR MEDIANTE
EL LAVADO.EL LAVADO.
POR LO GENERAL SE COMERCIALIZAN A GRANELPOR LO GENERAL SE COMERCIALIZAN A GRANEL(1)(1)
PORPOR
UNIDAD DE VOLUMEN (METROS CÚBICOS).UNIDAD DE VOLUMEN (METROS CÚBICOS).
(1)(1)
EXCEPTO ALGUNOS INDUSTRIALIZADOS QUE SE VENDEN EN BOLSASEXCEPTO ALGUNOS INDUSTRIALIZADOS QUE SE VENDEN EN BOLSAS..

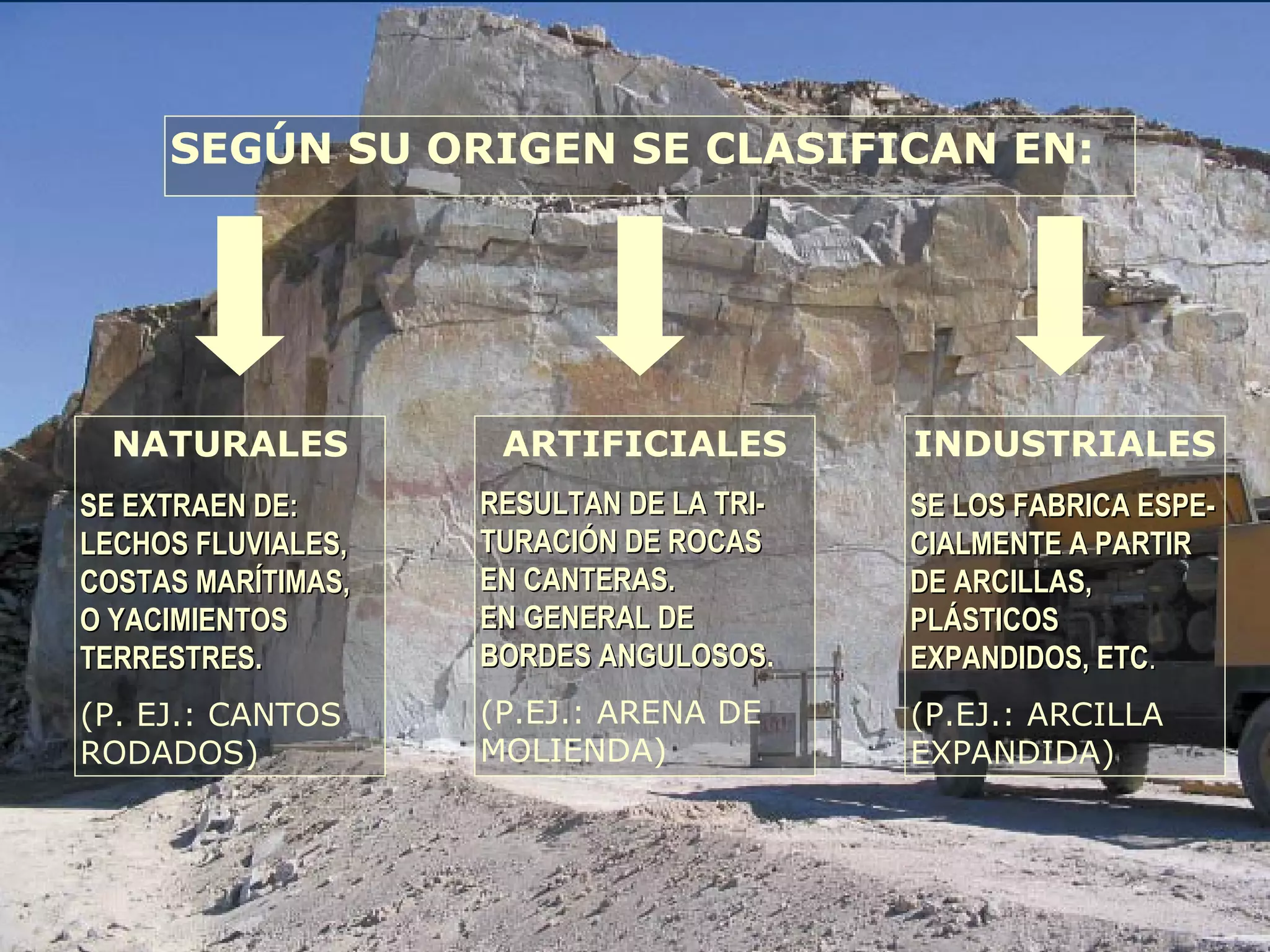

SEGÚN SU ORIGEN SE CLASIFICAN EN:
NATURALES
SE EXTRAEN DE:SE EXTRAEN DE:
LECHOS FLUVIALES,LECHOS FLUVIALES,
COSTAS MARÍTIMAS,COSTAS MARÍTIMAS,
O YACIMIENTOSO YACIMIENTOS
TERRESTRES.TERRESTRES.
(P. EJ.: CANTOS
RODADOS)
ARTIFICIALES
RESULTAN DE LA TRI-RESULTAN DE LA TRI-
TURACIÓN DE ROCASTURACIÓN DE ROCAS
EN CANTERAS.EN CANTERAS.
EN GENERAL DEEN GENERAL DE
BORDES ANGULOSOSBORDES ANGULOSOS.
(P.EJ.: ARENA DE
MOLIENDA)
INDUSTRIALES
SE LOS FABRICA ESPE-SE LOS FABRICA ESPE-
CIALMENTE A PARTIRCIALMENTE A PARTIR
DE ARCILLAS,DE ARCILLAS,
PLÁSTICOSPLÁSTICOS
EXPANDIDOS, ETCEXPANDIDOS, ETC..
(P.EJ.: ARCILLA
EXPANDIDA)

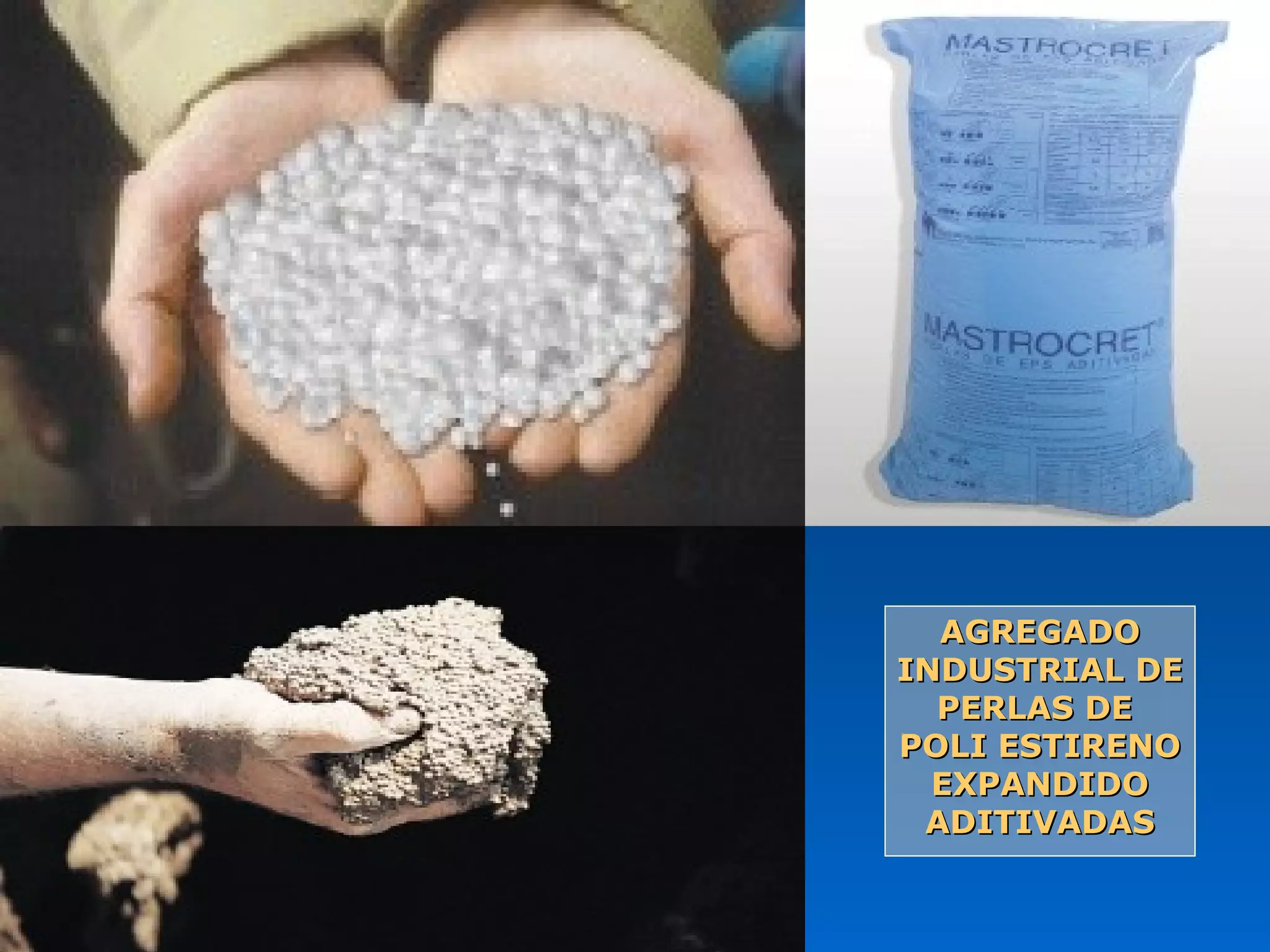

AGREGADOAGREGADO
INDUSTRIAL DEINDUSTRIAL DE
PERLAS DEPERLAS DE
POLI ESTIRENOPOLI ESTIRENO
EXPANDIDOEXPANDIDO
ADITIVADASADITIVADAS

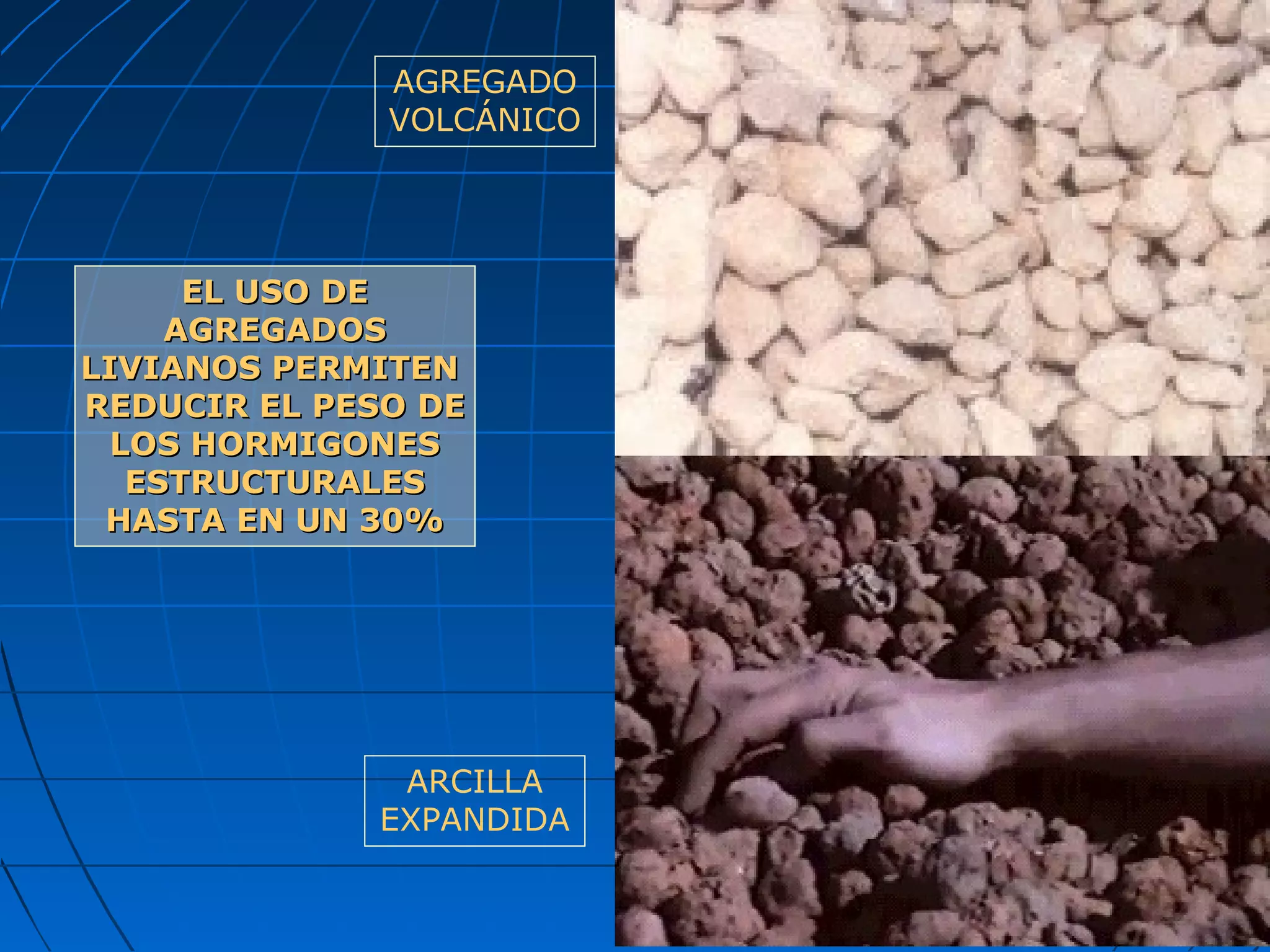

EL USO DEEL USO DE
AGREGADOSAGREGADOS
LIVIANOS PERMITENLIVIANOS PERMITEN
REDUCIR EL PESO DEREDUCIR EL PESO DE
LOS HORMIGONESLOS HORMIGONES
ESTRUCTURALESESTRUCTURALES
HASTA EN UN 30%HASTA EN UN 30%
AGREGADO
VOLCÁNICO
ARCILLA
EXPANDIDA

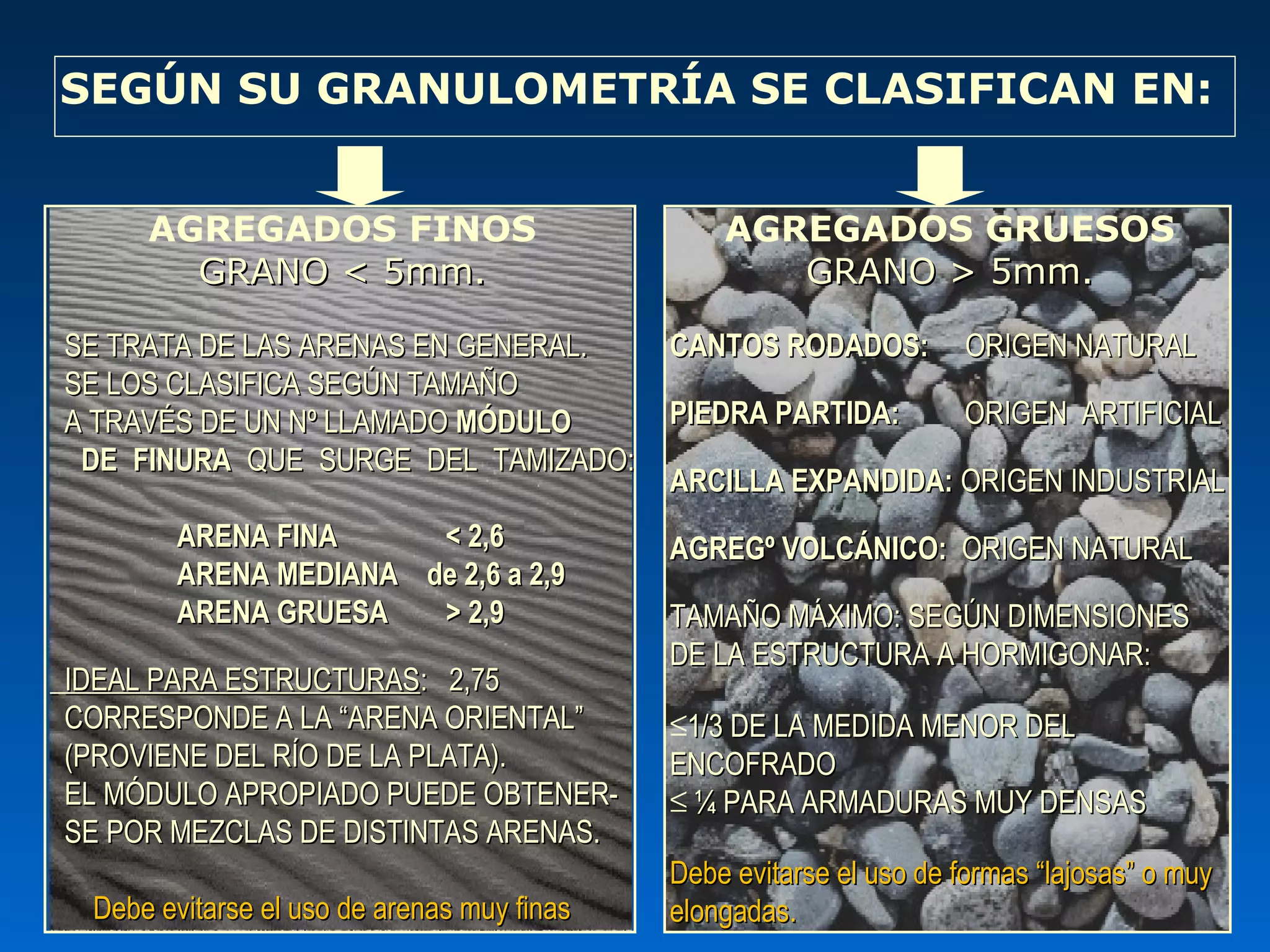

SEGÚN SU GRANULOMETRÍA SE CLASIFICAN EN:
AGREGADOS FINOS
GRANO < 5mm.GRANO < 5mm.
SE TRATA DE LAS ARENAS EN GENERAL.SE TRATA DE LAS ARENAS EN GENERAL.
SE LOS CLASIFICA SEGÚN TAMAÑOSE LOS CLASIFICA SEGÚN TAMAÑO
A TRAVÉS DE UN Nº LLAMADOA TRAVÉS DE UN Nº LLAMADO MÓDULOMÓDULO
DE FINURADE FINURA QUE SURGE DEL TAMIZADO:QUE SURGE DEL TAMIZADO:
ARENA FINA < 2,6ARENA FINA < 2,6
ARENA MEDIANA de 2,6 a 2,9ARENA MEDIANA de 2,6 a 2,9
ARENA GRUESA > 2,9ARENA GRUESA > 2,9
IDEAL PARA ESTRUCTURASIDEAL PARA ESTRUCTURAS: 2,75: 2,75
CORRESPONDE A LA “ARENA ORIENTAL”CORRESPONDE A LA “ARENA ORIENTAL”
(PROVIENE DEL RÍO DE LA PLATA).(PROVIENE DEL RÍO DE LA PLATA).
EL MÓDULO APROPIADO PUEDE OBTENER-EL MÓDULO APROPIADO PUEDE OBTENER-
SE POR MEZCLAS DE DISTINTAS ARENAS.SE POR MEZCLAS DE DISTINTAS ARENAS.
Debe evitarse el uso de arenas muy finasDebe evitarse el uso de arenas muy finas
AGREGADOS GRUESOS
GRANO > 5mm.GRANO > 5mm.
CANTOS RODADOS:CANTOS RODADOS: ORIGEN NATURALORIGEN NATURAL
PIEDRA PARTIDA:PIEDRA PARTIDA: ORIGEN ARTIFICIALORIGEN ARTIFICIAL
ARCILLA EXPANDIDA:ARCILLA EXPANDIDA: ORIGEN INDUSTRIALORIGEN INDUSTRIAL
AGREGº VOLCÁNICO:AGREGº VOLCÁNICO: ORIGEN NATURALORIGEN NATURAL
TAMAÑO MÁXIMO: SEGÚN DIMENSIONESTAMAÑO MÁXIMO: SEGÚN DIMENSIONES
DE LA ESTRUCTURA A HORMIGONAR:DE LA ESTRUCTURA A HORMIGONAR:
≤1/3 DE LA MEDIDA MENOR DEL1/3 DE LA MEDIDA MENOR DEL
ENCOFRADOENCOFRADO
≤ ¼ PARA ARMADURAS MUY DENSAS¼ PARA ARMADURAS MUY DENSAS
Debe evitarse el uso de formas “lajosas” o muyDebe evitarse el uso de formas “lajosas” o muy
elongadas.elongadas.

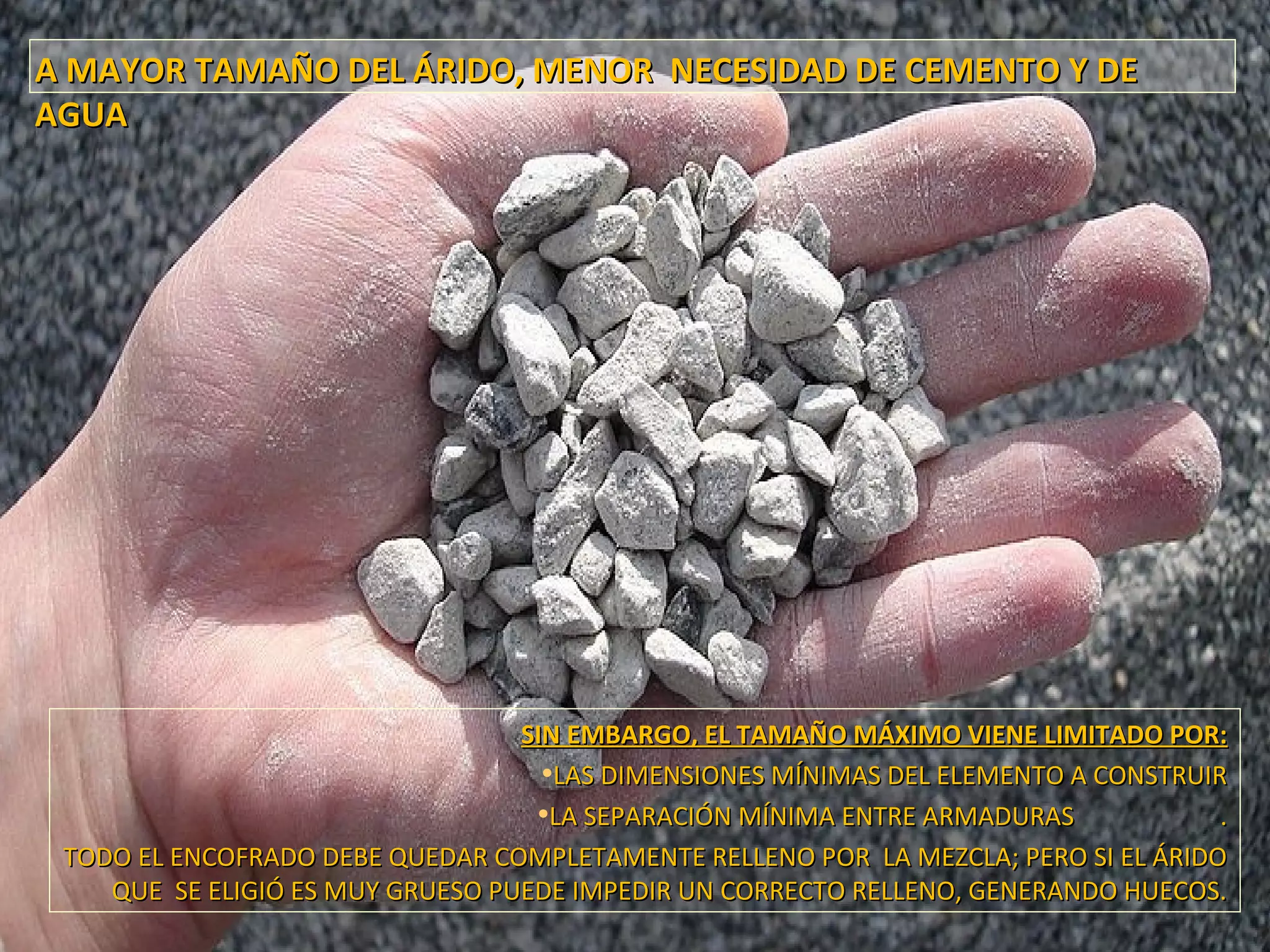

A MAYOR TAMAÑO DEL ÁRIDO, MENOR NECESIDAD DE CEMENTO Y DEA MAYOR TAMAÑO DEL ÁRIDO, MENOR NECESIDAD DE CEMENTO Y DE
AGUAAGUA
SIN EMBARGO, EL TAMAÑO MÁXIMO VIENE LIMITADO POR:SIN EMBARGO, EL TAMAÑO MÁXIMO VIENE LIMITADO POR:
•LAS DIMENSIONES MÍNIMAS DEL ELEMENTO A CONSTRUIRLAS DIMENSIONES MÍNIMAS DEL ELEMENTO A CONSTRUIR
•LA SEPARACIÓN MÍNIMA ENTRE ARMADURAS .LA SEPARACIÓN MÍNIMA ENTRE ARMADURAS .
TODO EL ENCOFRADO DEBE QUEDAR COMPLETAMENTE RELLENO POR LA MEZCLA; PERO SI EL ÁRIDOTODO EL ENCOFRADO DEBE QUEDAR COMPLETAMENTE RELLENO POR LA MEZCLA; PERO SI EL ÁRIDO
QUE SE ELIGIÓ ES MUY GRUESO PUEDE IMPEDIR UN CORRECTO RELLENO, GENERANDO HUECOS.QUE SE ELIGIÓ ES MUY GRUESO PUEDE IMPEDIR UN CORRECTO RELLENO, GENERANDO HUECOS.

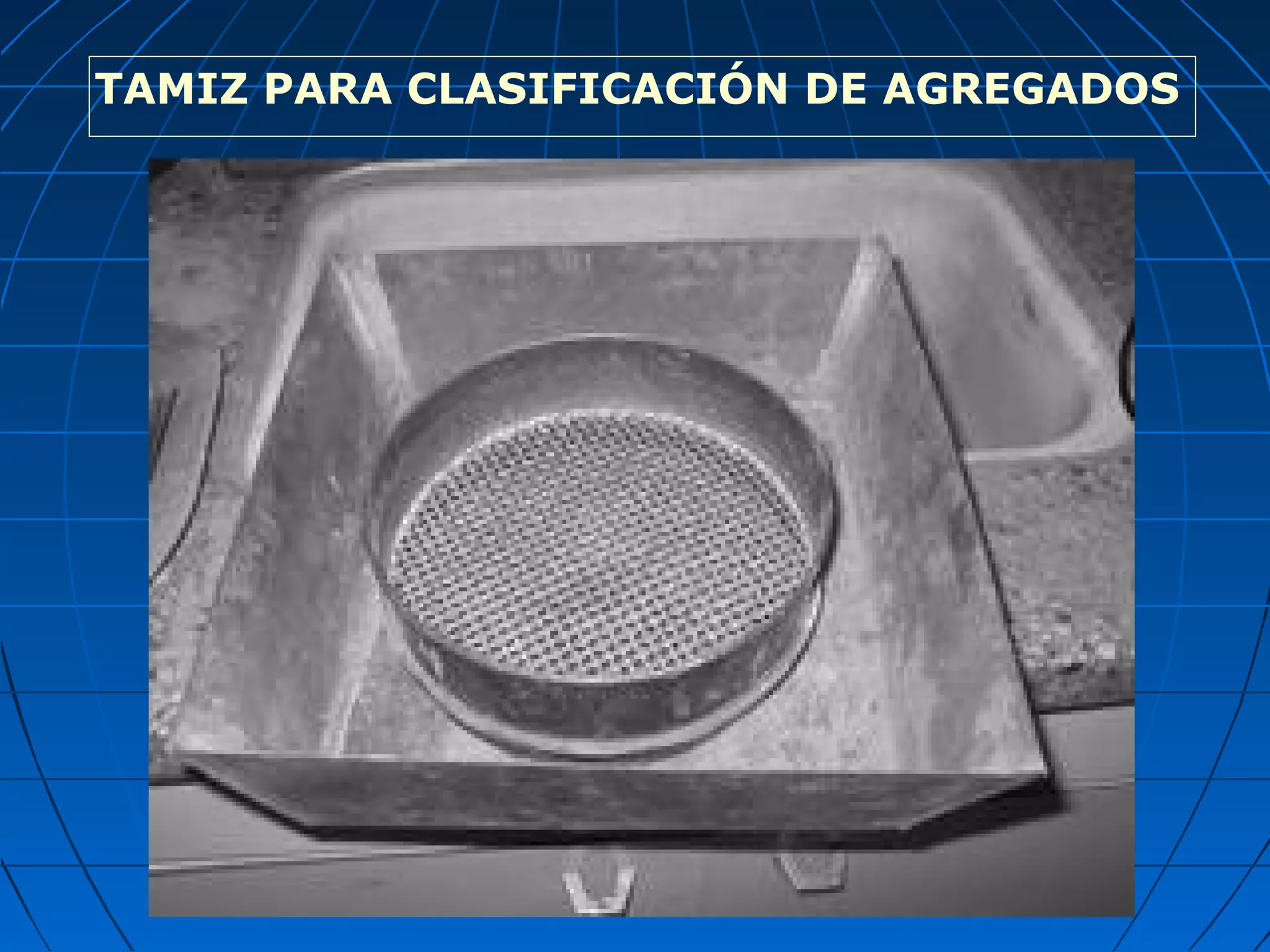

TAMIZ PARA CLASIFICACIÓN DE AGREGADOS

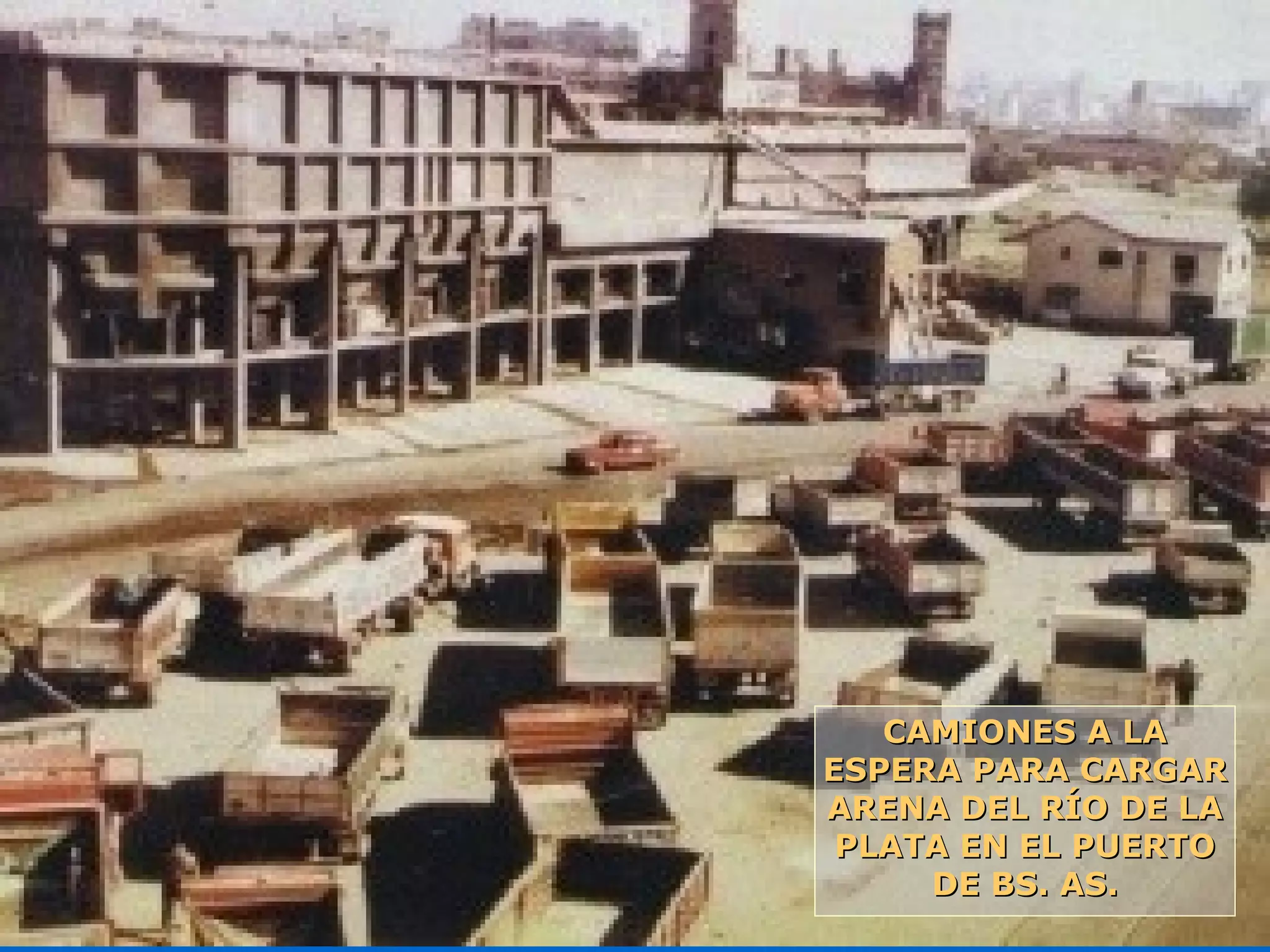

CAMIONES A LACAMIONES A LA
ESPERA PARA CARGARESPERA PARA CARGAR
ARENA DEL RÍO DE LAARENA DEL RÍO DE LA
PLATA EN EL PUERTOPLATA EN EL PUERTO
DE BS. AS.DE BS. AS.

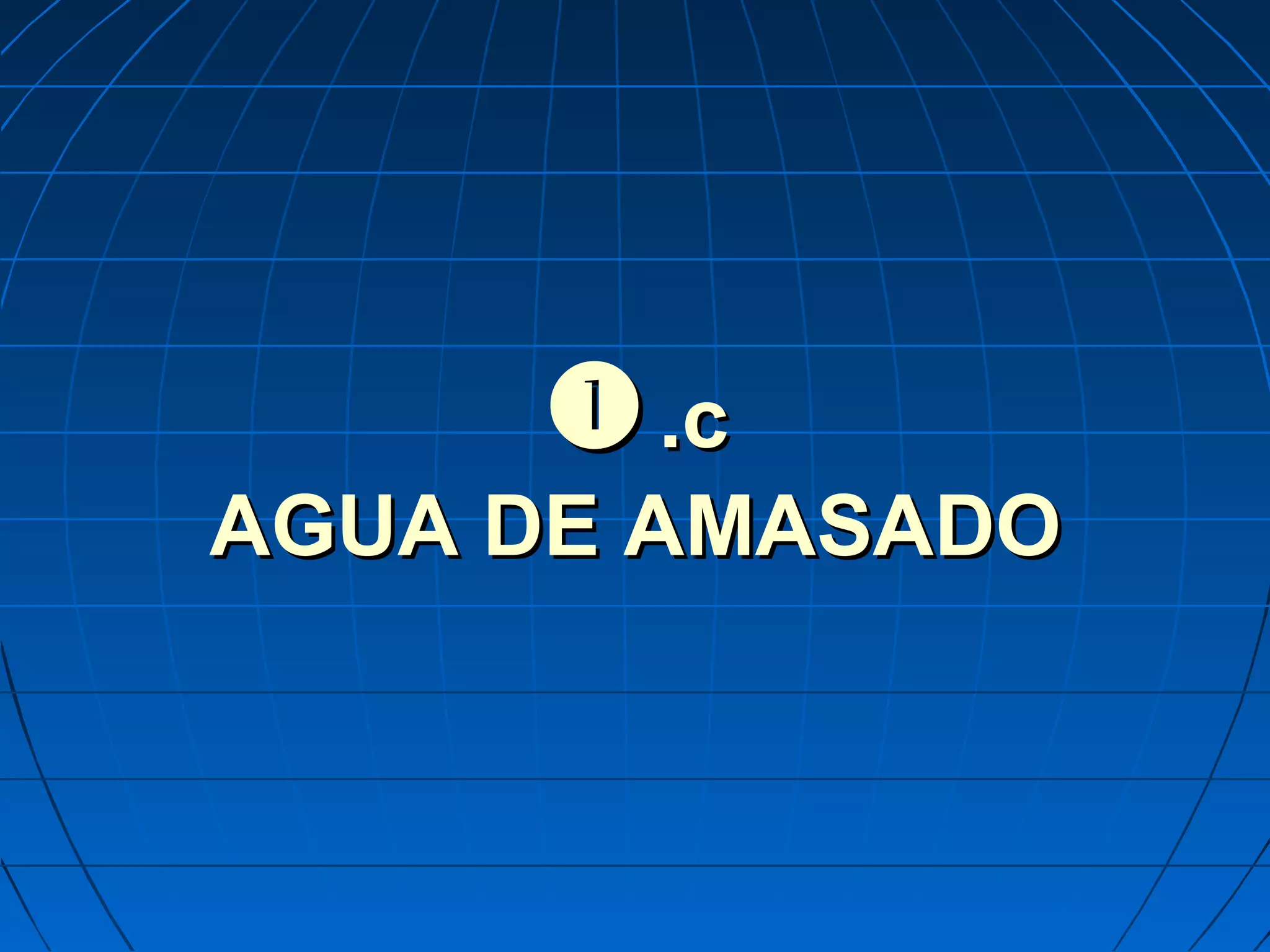

.c.c

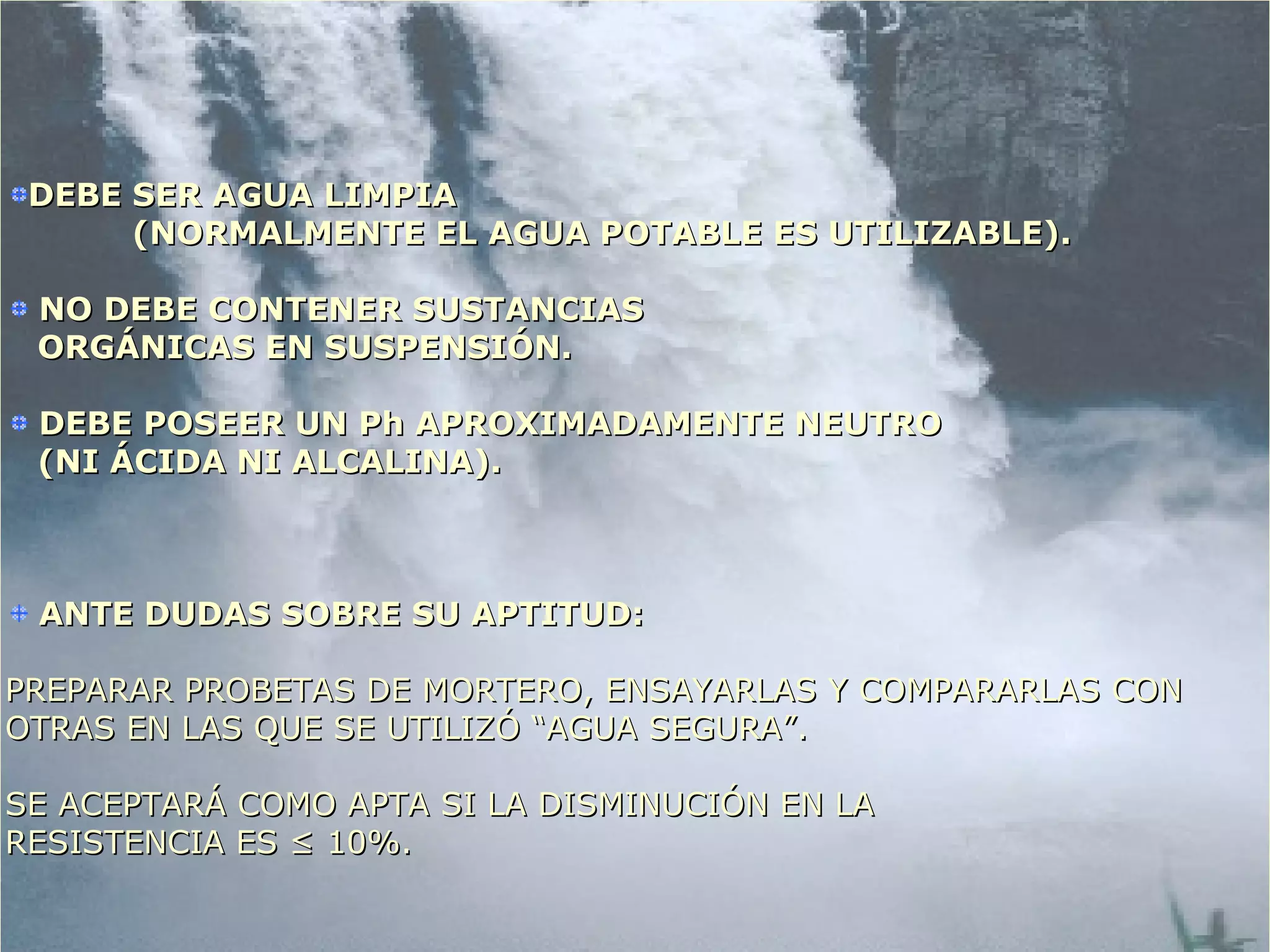

AGUA DE AMASADOAGUA DE AMASADO

DEBE SER AGUA LIMPIADEBE SER AGUA LIMPIA
(NORMALMENTE EL AGUA POTABLE ES UTILIZABLE).(NORMALMENTE EL AGUA POTABLE ES UTILIZABLE).
NO DEBE CONTENER SUSTANCIASNO DEBE CONTENER SUSTANCIAS
ORGÁNICAS EN SUSPENSIÓN.ORGÁNICAS EN SUSPENSIÓN.
DEBE POSEER UN Ph APROXIMADAMENTE NEUTRODEBE POSEER UN Ph APROXIMADAMENTE NEUTRO
(NI ÁCIDA NI ALCALINA).(NI ÁCIDA NI ALCALINA).
ANTE DUDAS SOBRE SU APTITUD:ANTE DUDAS SOBRE SU APTITUD:
PREPARAR PROBETAS DE MORTERO, ENSAYARLAS Y COMPARARLAS CONPREPARAR PROBETAS DE MORTERO, ENSAYARLAS Y COMPARARLAS CON
OTRAS EN LAS QUE SE UTILIZÓ “AGUA SEGURA”.OTRAS EN LAS QUE SE UTILIZÓ “AGUA SEGURA”.
SE ACEPTARÁ COMO APTA SI LA DISMINUCIÓN EN LASE ACEPTARÁ COMO APTA SI LA DISMINUCIÓN EN LA
RESISTENCIA ES ≤RESISTENCIA ES ≤ 10%.10%.

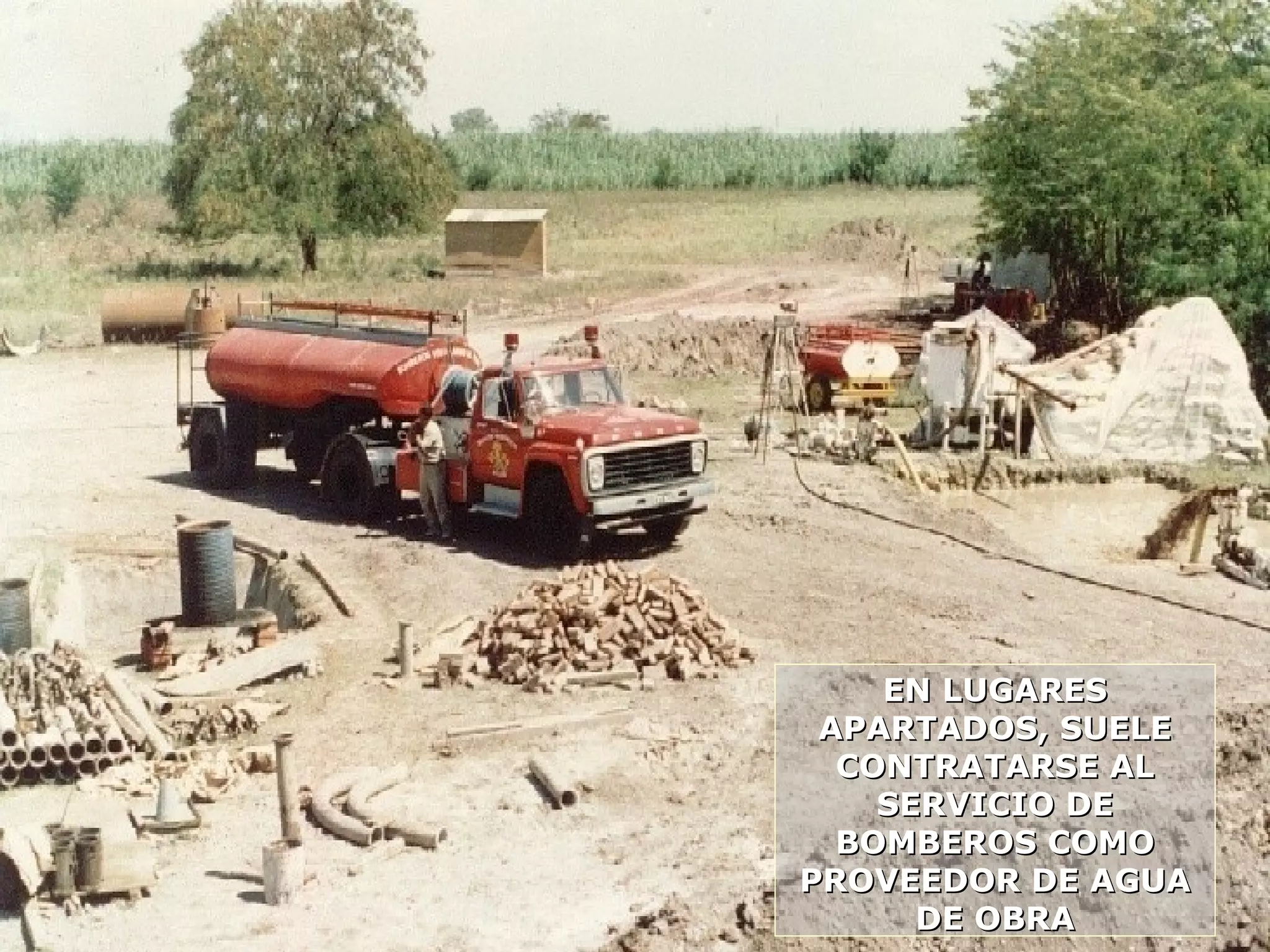

EN LUGARESEN LUGARES
APARTADOS, SUELEAPARTADOS, SUELE
CONTRATARSE ALCONTRATARSE AL
SERVICIO DESERVICIO DE
BOMBEROS COMOBOMBEROS COMO
PROVEEDOR DE AGUAPROVEEDOR DE AGUA
DE OBRADE OBRA



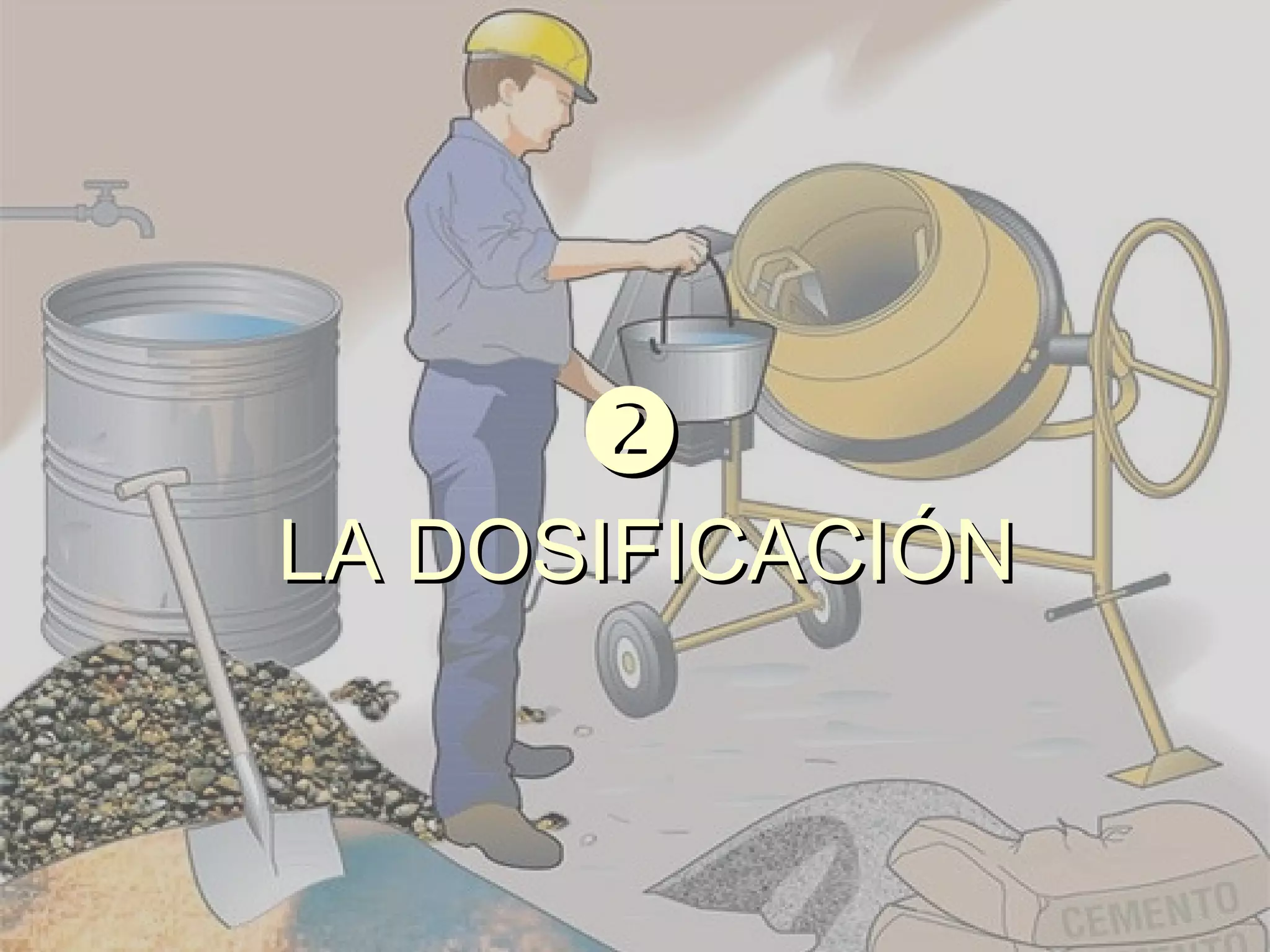

LA DOSIFICACIÓNLA DOSIFICACIÓN

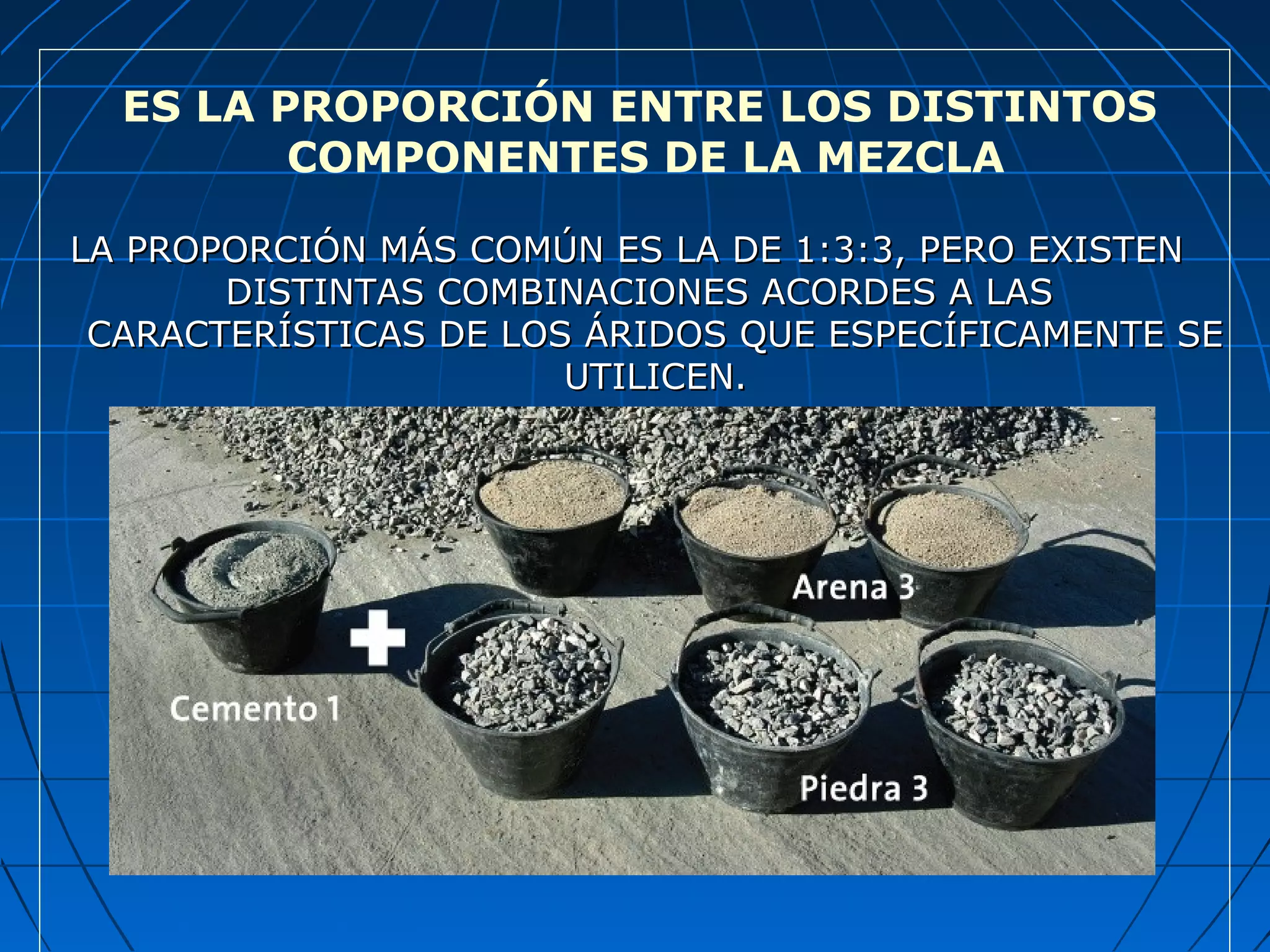

ES LA PROPORCIÓN ENTRE LOS DISTINTOS
COMPONENTES DE LA MEZCLA
LA PROPORCIÓN MÁS COMÚN ES LA DE 1:3:3, PERO EXISTENLA PROPORCIÓN MÁS COMÚN ES LA DE 1:3:3, PERO EXISTEN
DISTINTAS COMBINACIONES ACORDES A LASDISTINTAS COMBINACIONES ACORDES A LAS
CARACTERÍSTICAS DE LOS ÁRIDOS QUE ESPECÍFICAMENTE SECARACTERÍSTICAS DE LOS ÁRIDOS QUE ESPECÍFICAMENTE SE
UTILICEN.UTILICEN.

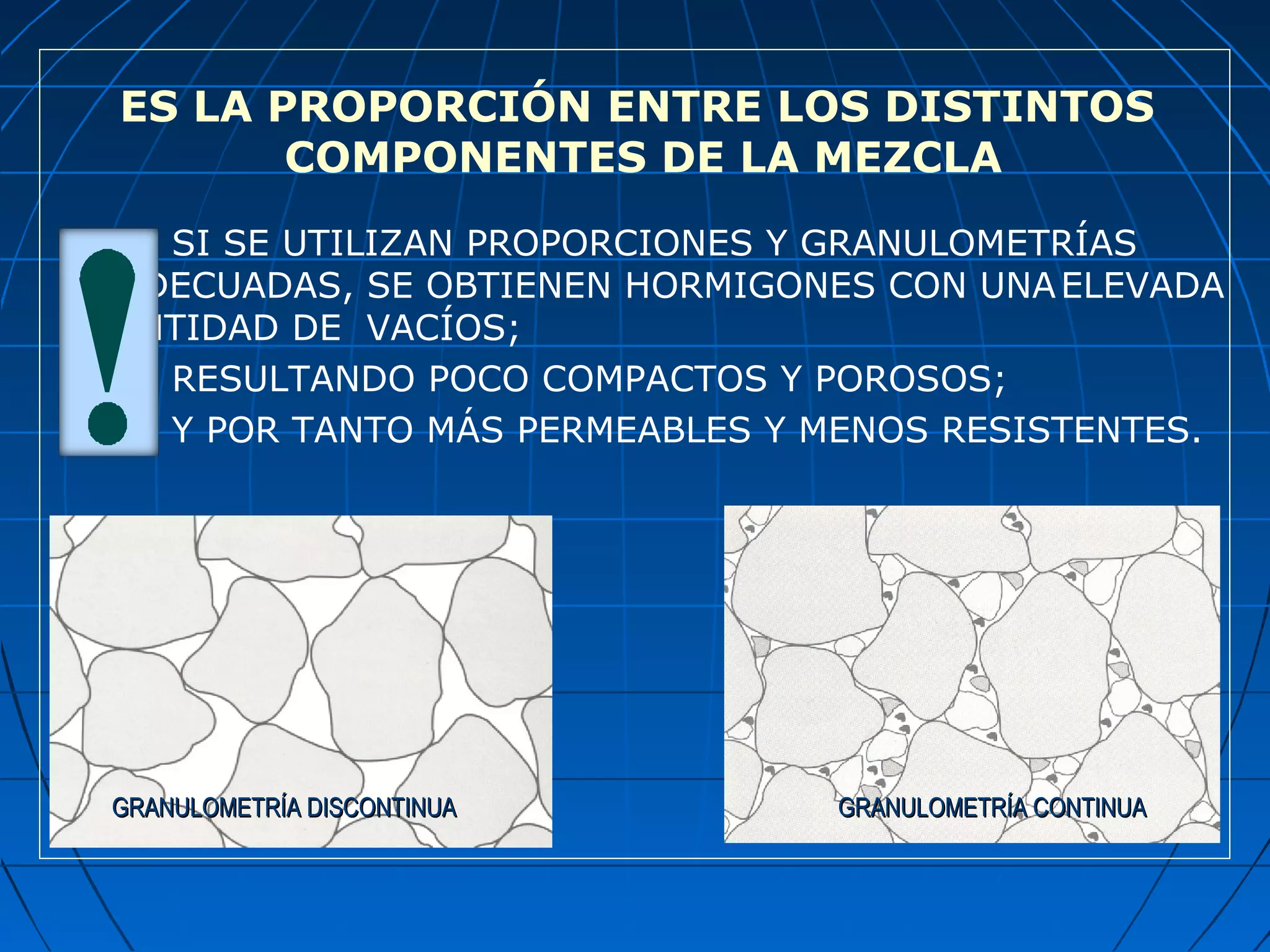

ES LA PROPORCIÓN ENTRE LOS DISTINTOS
COMPONENTES DE LA MEZCLA
SI SE UTILIZAN PROPORCIONES Y GRANULOMETRÍAS
INADECUADAS, SE OBTIENEN HORMIGONES CON UNAELEVADA
CANTIDAD DE VACÍOS;
RESULTANDO POCO COMPACTOS Y POROSOS;
Y POR TANTO MÁS PERMEABLES Y MENOS RESISTENTES.
GRANULOMETRÍA DISCONTINUAGRANULOMETRÍA DISCONTINUA GRANULOMETRÍA CONTINUAGRANULOMETRÍA CONTINUA

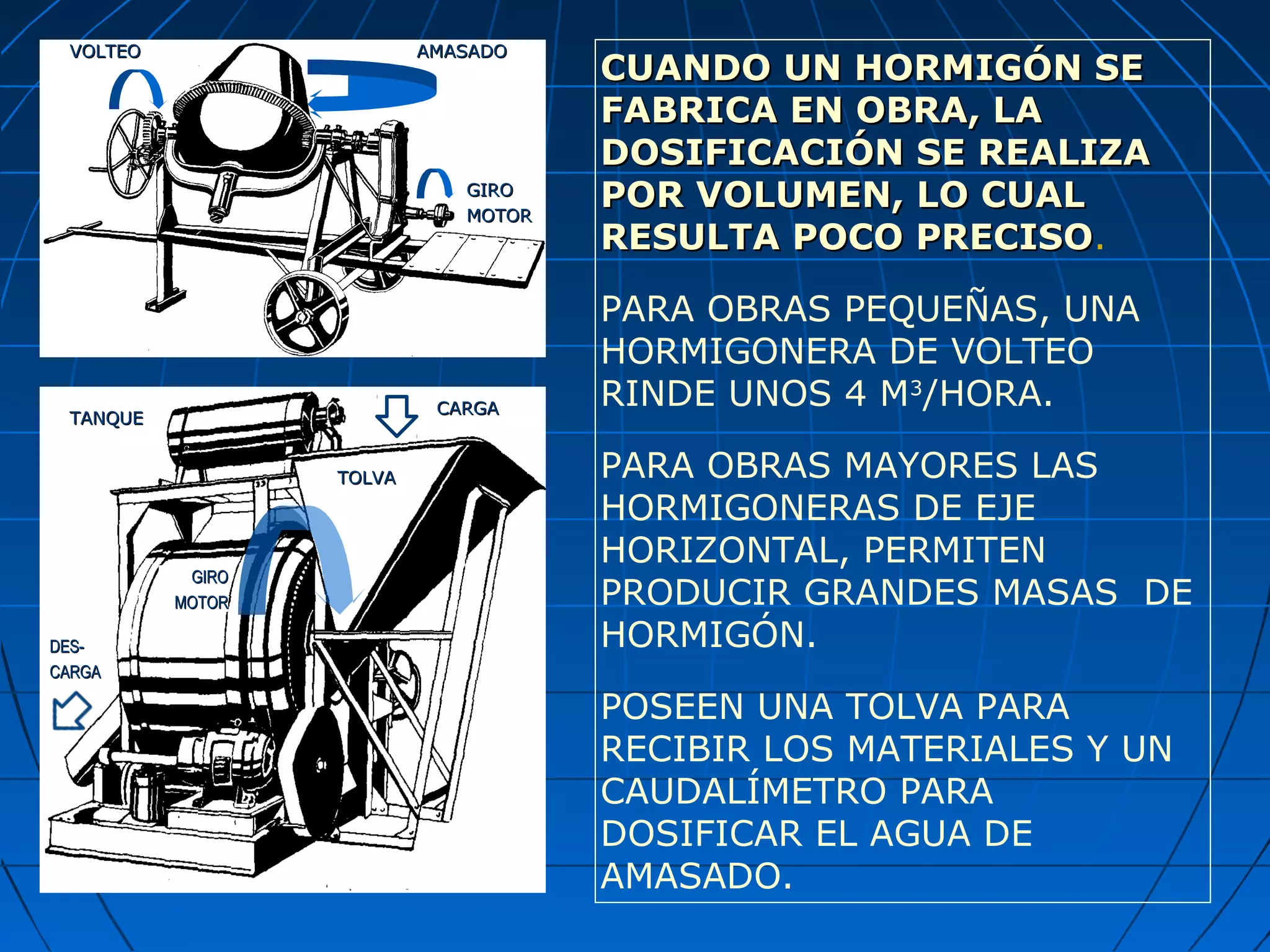

CUANDO UN HORMIGÓN SECUANDO UN HORMIGÓN SE
FABRICA EN OBRA, LAFABRICA EN OBRA, LA
DOSIFICACIÓN SE REALIZADOSIFICACIÓN SE REALIZA
POR VOLUMEN, LO CUALPOR VOLUMEN, LO CUAL
RESULTA POCO PRECISORESULTA POCO PRECISO.
PARA OBRAS PEQUEÑAS, UNA
HORMIGONERA DE VOLTEO
RINDE UNOS 4 M3
/HORA.
PARA OBRAS MAYORES LAS
HORMIGONERAS DE EJE
HORIZONTAL, PERMITEN
PRODUCIR GRANDES MASAS DE
HORMIGÓN.
POSEEN UNA TOLVA PARA
RECIBIR LOS MATERIALES Y UN
CAUDALÍMETRO PARA
DOSIFICAR EL AGUA DE
AMASADO.
GIROGIRO
MOTORMOTOR
VOLTEOVOLTEO AMASADOAMASADO
TOLVATOLVA
TANQUETANQUE
CARGACARGA
DES-DES-
CARGACARGA
GIROGIRO
MOTORMOTOR

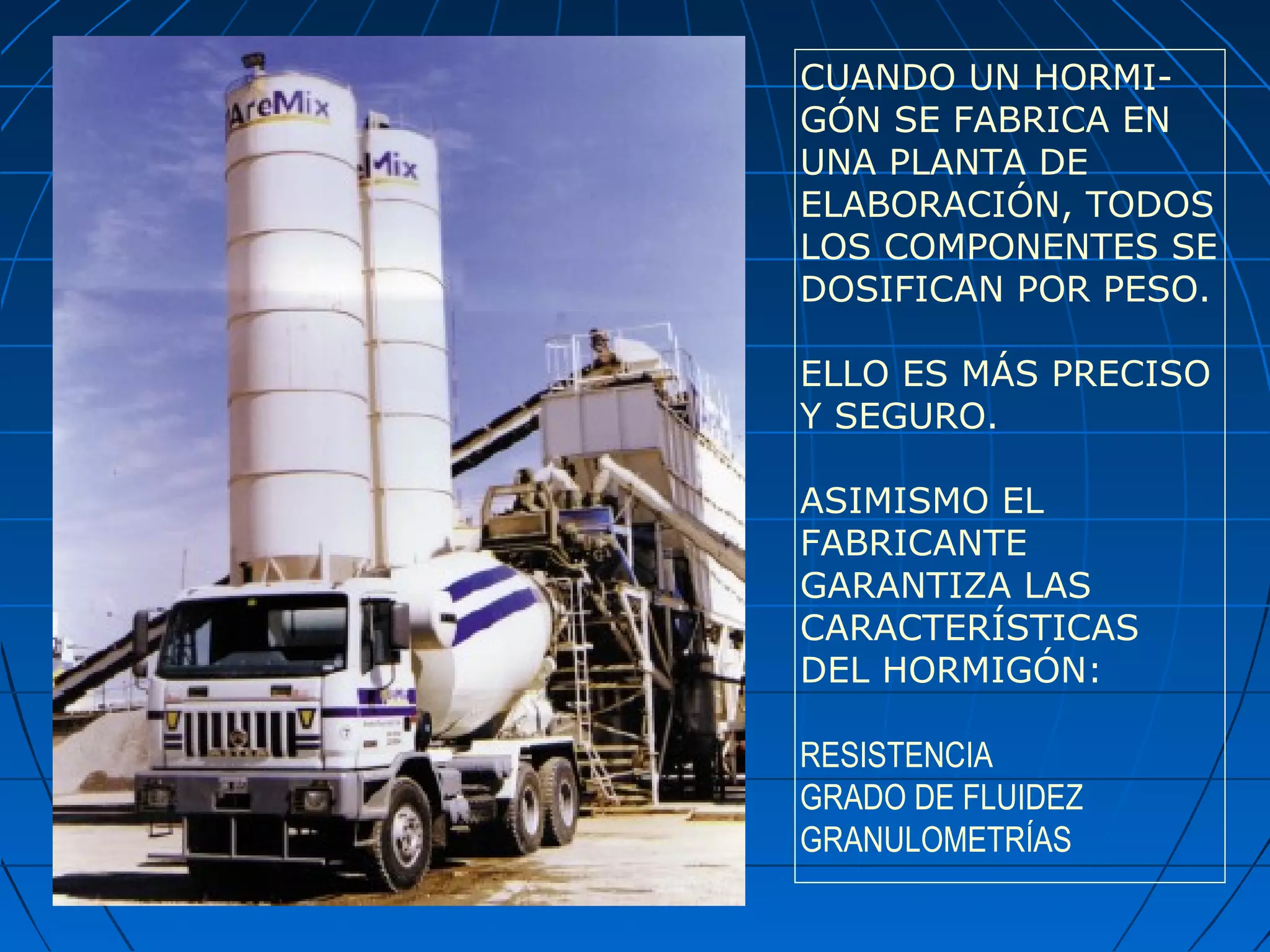

CUANDO UN HORMI-
GÓN SE FABRICA EN
UNA PLANTA DE
ELABORACIÓN, TODOS
LOS COMPONENTES SE
DOSIFICAN POR PESO.
ELLO ES MÁS PRECISO
Y SEGURO.
ASIMISMO EL
FABRICANTE
GARANTIZA LAS
CARACTERÍSTICAS
DEL HORMIGÓN:
RESISTENCIA
GRADO DE FLUIDEZ
GRANULOMETRÍAS


LA RELACIÓNLA RELACIÓN
AGUA - CEMENTOAGUA - CEMENTO

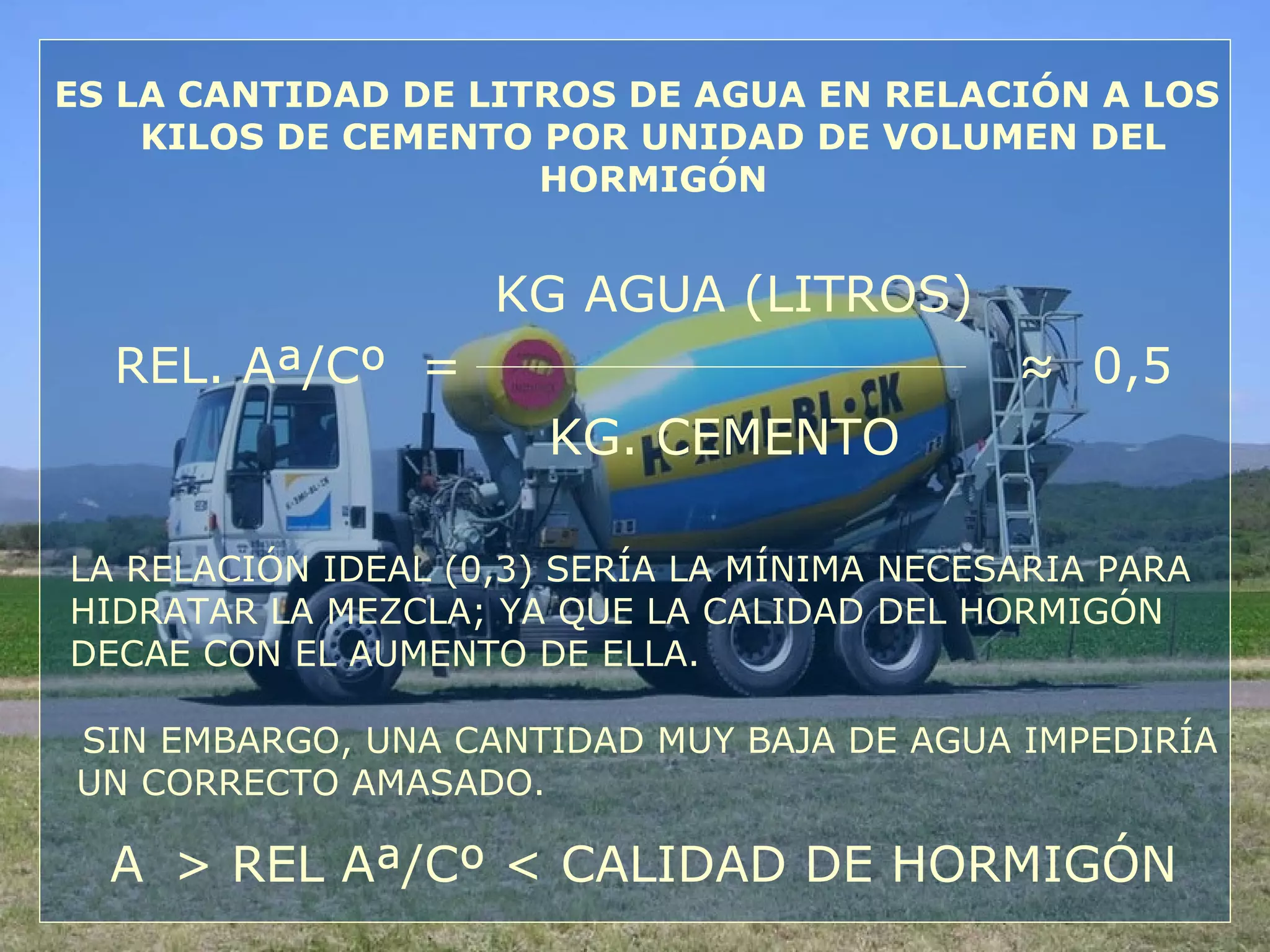

ES LA CANTIDAD DE LITROS DE AGUA EN RELACIÓN A LOS
KILOS DE CEMENTO POR UNIDAD DE VOLUMEN DEL
HORMIGÓN
KG AGUA (LITROS)
REL. Aª/Cº = ≈ 0,5
KG. CEMENTO
LA RELACIÓN IDEAL (0,3) SERÍA LA MÍNIMA NECESARIA PARA
HIDRATAR LA MEZCLA; YA QUE LA CALIDAD DEL HORMIGÓN
DECAE CON EL AUMENTO DE ELLA.
SIN EMBARGO, UNA CANTIDAD MUY BAJA DE AGUA IMPEDIRÍA
UN CORRECTO AMASADO.
A > REL Aª/Cº < CALIDAD DE HORMIGÓN

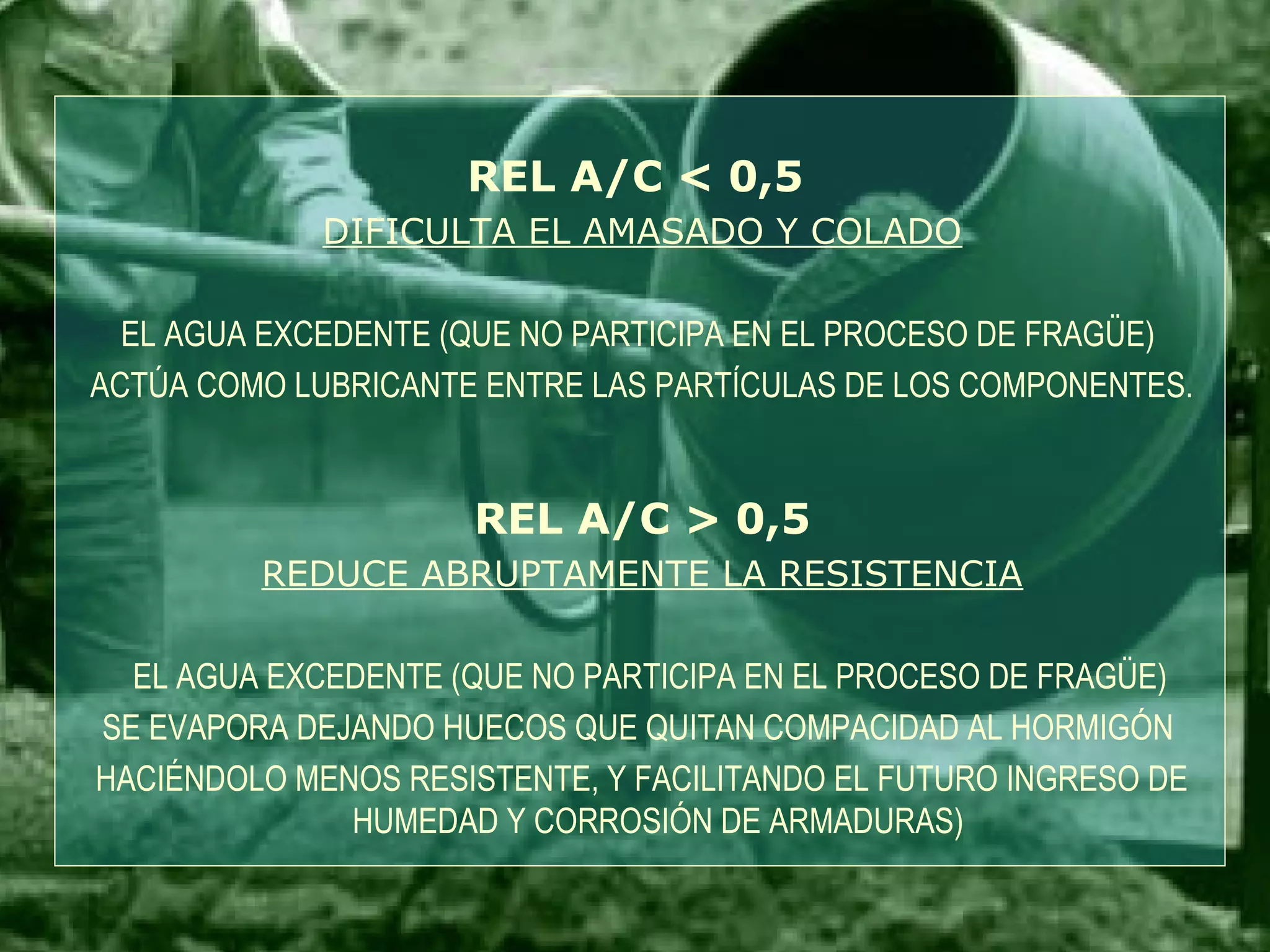

REL A/C < 0,5
DIFICULTA EL AMASADO Y COLADO
EL AGUA EXCEDENTE (QUE NO PARTICIPA EN EL PROCESO DE FRAGÜE)
ACTÚA COMO LUBRICANTE ENTRE LAS PARTÍCULAS DE LOS COMPONENTES.
REL A/C > 0,5
REDUCE ABRUPTAMENTE LA RESISTENCIA
EL AGUA EXCEDENTE (QUE NO PARTICIPA EN EL PROCESO DE FRAGÜE)
SE EVAPORA DEJANDO HUECOS QUE QUITAN COMPACIDAD AL HORMIGÓN
HACIÉNDOLO MENOS RESISTENTE, Y FACILITANDO EL FUTURO INGRESO DE
HUMEDAD Y CORROSIÓN DE ARMADURAS)

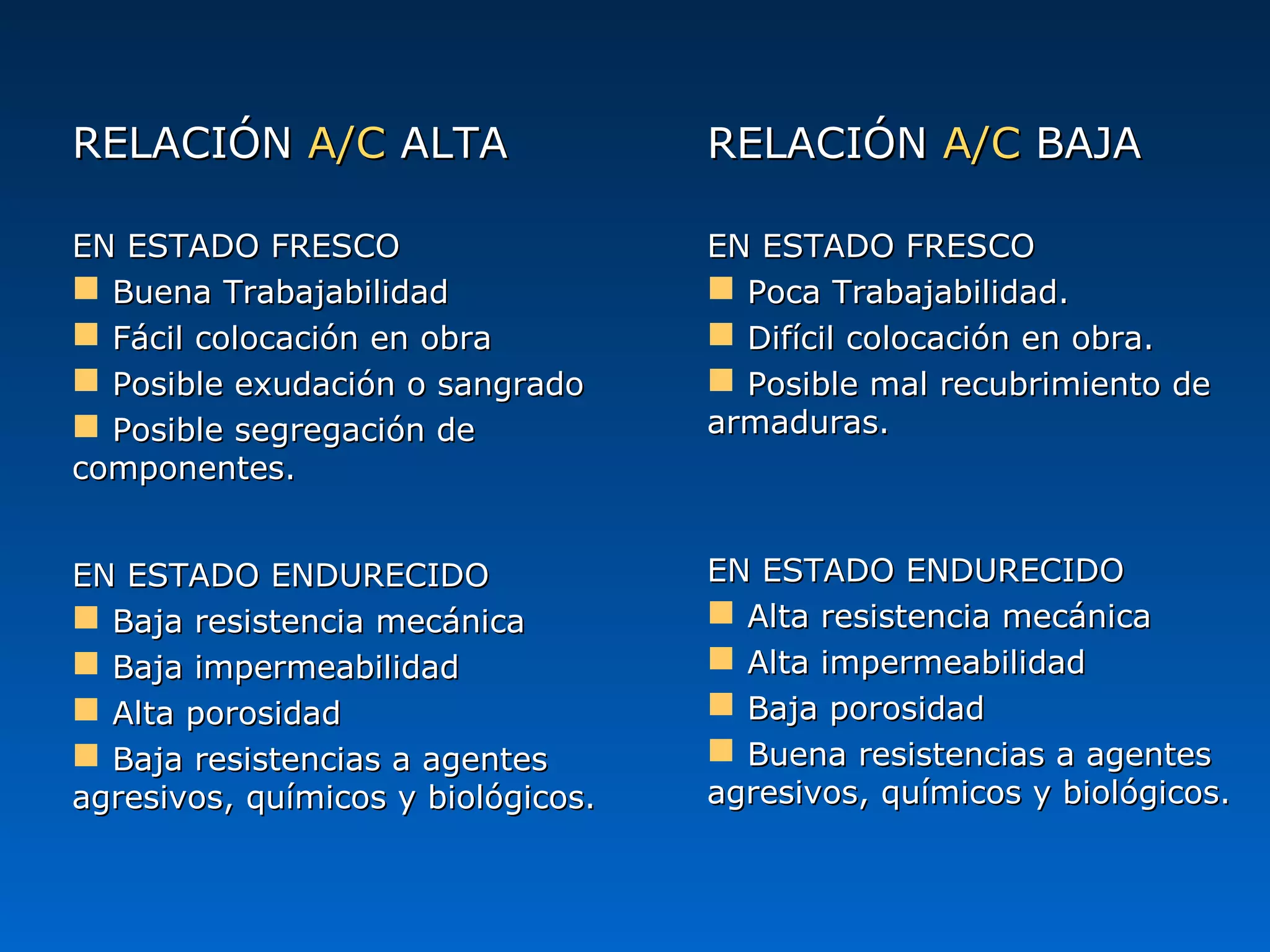

RELACIÓNRELACIÓN A/CA/C ALTAALTA
EN ESTADO FRESCOEN ESTADO FRESCO
 Buena TrabajabilidadBuena Trabajabilidad
 Fácil colocación en obraFácil colocación en obra
 Posible exudación o sangradoPosible exudación o sangrado
 Posible segregación dePosible segregación de
componentes.componentes.
EN ESTADO ENDURECIDOEN ESTADO ENDURECIDO
 Baja resistencia mecánicaBaja resistencia mecánica
 Baja impermeabilidadBaja impermeabilidad
 Alta porosidadAlta porosidad
 Baja resistencias a agentesBaja resistencias a agentes
agresivos, químicos y biológicos.agresivos, químicos y biológicos.
RELACIÓNRELACIÓN A/CA/C BAJABAJA
EN ESTADO FRESCOEN ESTADO FRESCO
 Poca Trabajabilidad.Poca Trabajabilidad.
 Difícil colocación en obra.Difícil colocación en obra.
 Posible mal recubrimiento dePosible mal recubrimiento de
armaduras.armaduras.
EN ESTADO ENDURECIDOEN ESTADO ENDURECIDO
 Alta resistencia mecánicaAlta resistencia mecánica
 Alta impermeabilidadAlta impermeabilidad
 Baja porosidadBaja porosidad
 Buena resistencias a agentesBuena resistencias a agentes
agresivos, químicos y biológicos.agresivos, químicos y biológicos.

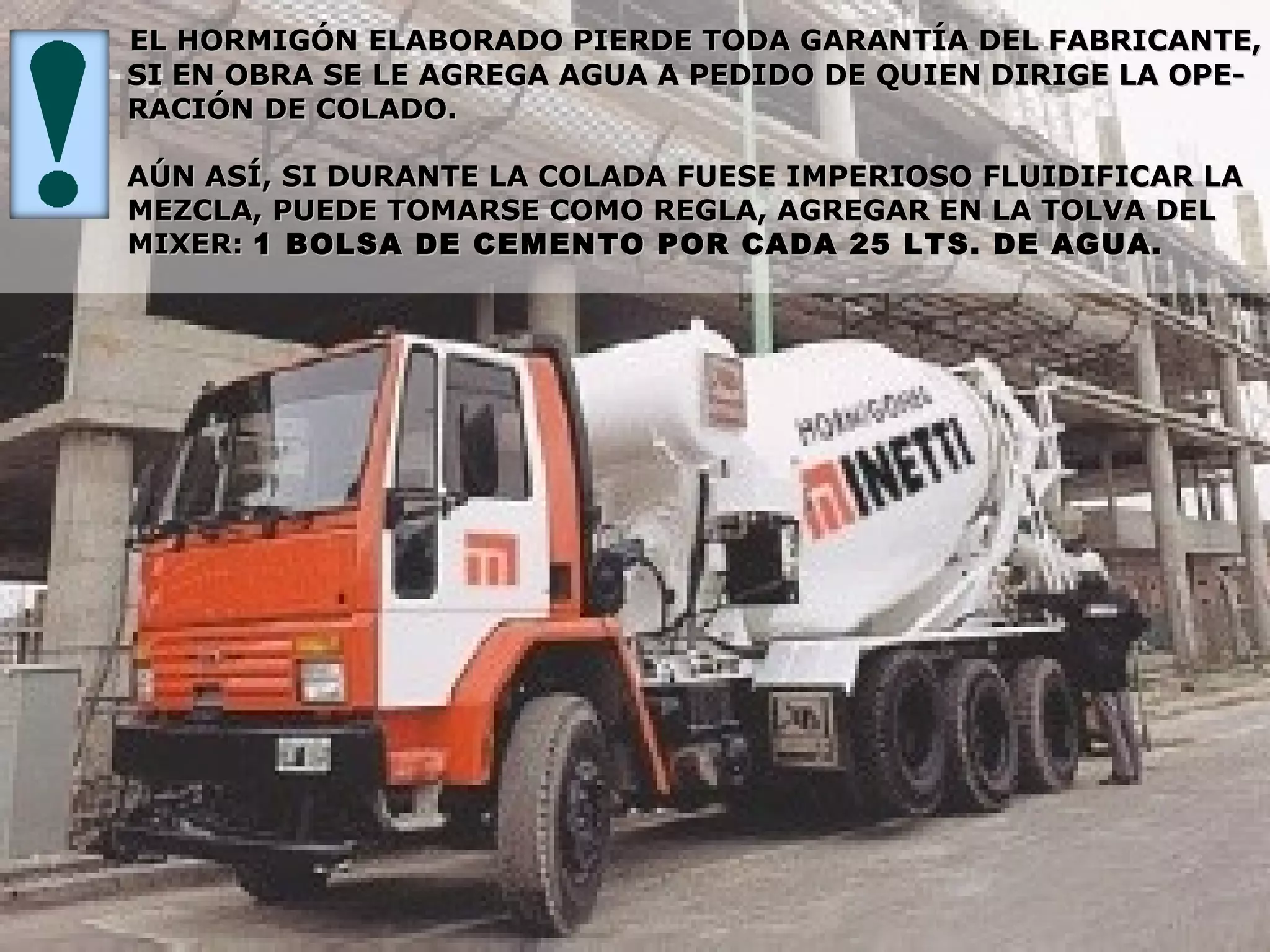

EL HORMIGÓN ELABORADO PIERDE TODA GARANTÍA DEL FABRICANTE,EL HORMIGÓN ELABORADO PIERDE TODA GARANTÍA DEL FABRICANTE,
SI EN OBRA SE LE AGREGA AGUA A PEDIDO DE QUIEN DIRIGE LA OPE-SI EN OBRA SE LE AGREGA AGUA A PEDIDO DE QUIEN DIRIGE LA OPE-
RACIÓN DE COLADO.RACIÓN DE COLADO.
AÚN ASÍ, SI DURANTE LA COLADA FUESE IMPERIOSO FLUIDIFICAR LAAÚN ASÍ, SI DURANTE LA COLADA FUESE IMPERIOSO FLUIDIFICAR LA
MEZCLA, PUEDE TOMARSE COMO REGLA, AGREGAR EN LA TOLVA DELMEZCLA, PUEDE TOMARSE COMO REGLA, AGREGAR EN LA TOLVA DEL
MIXER:MIXER: 1 BOLSA DE CEMENTO POR CADA 25 LTS. DE AGUA.1 BOLSA DE CEMENTO POR CADA 25 LTS. DE AGUA.

LA REGLA DE ORO PARALA REGLA DE ORO PARA
PREPARAR UN BUEN HORMIGPREPARAR UN BUEN HORMIGÓÓNN
ES:ES:
"AHORRAR AGUA PARA EL"AHORRAR AGUA PARA EL
AMASADO Y UTILIZARLA PARAAMASADO Y UTILIZARLA PARA
EL CURADO"EL CURADO"

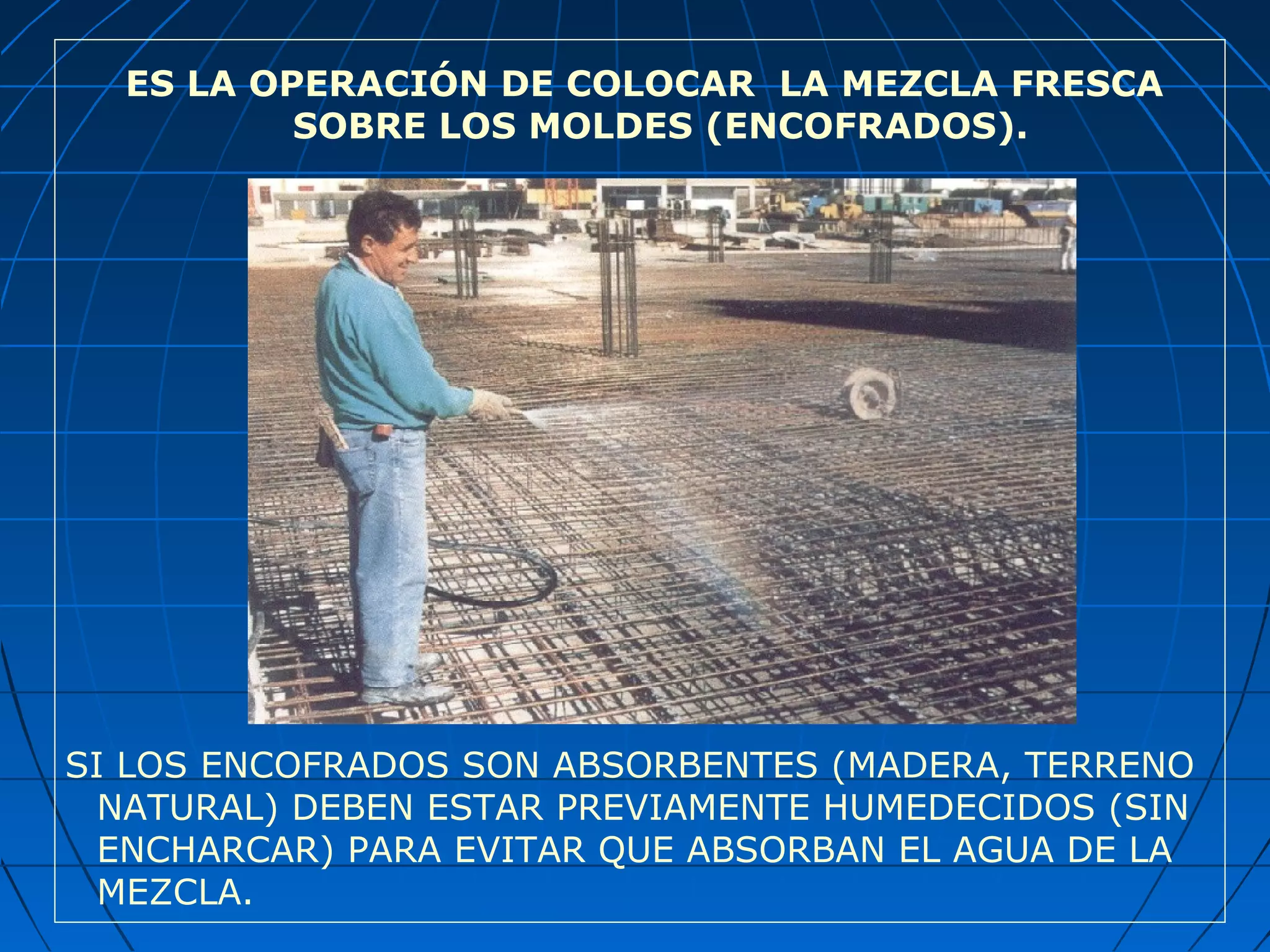

ES LA OPERACIÓN DE COLOCAR LA MEZCLA FRESCA
SOBRE LOS MOLDES (ENCOFRADOS).
SI LOS ENCOFRADOS SON ABSORBENTES (MADERA, TERRENO
NATURAL) DEBEN ESTAR PREVIAMENTE HUMEDECIDOS (SIN
ENCHARCAR) PARA EVITAR QUE ABSORBAN EL AGUA DE LA
MEZCLA.

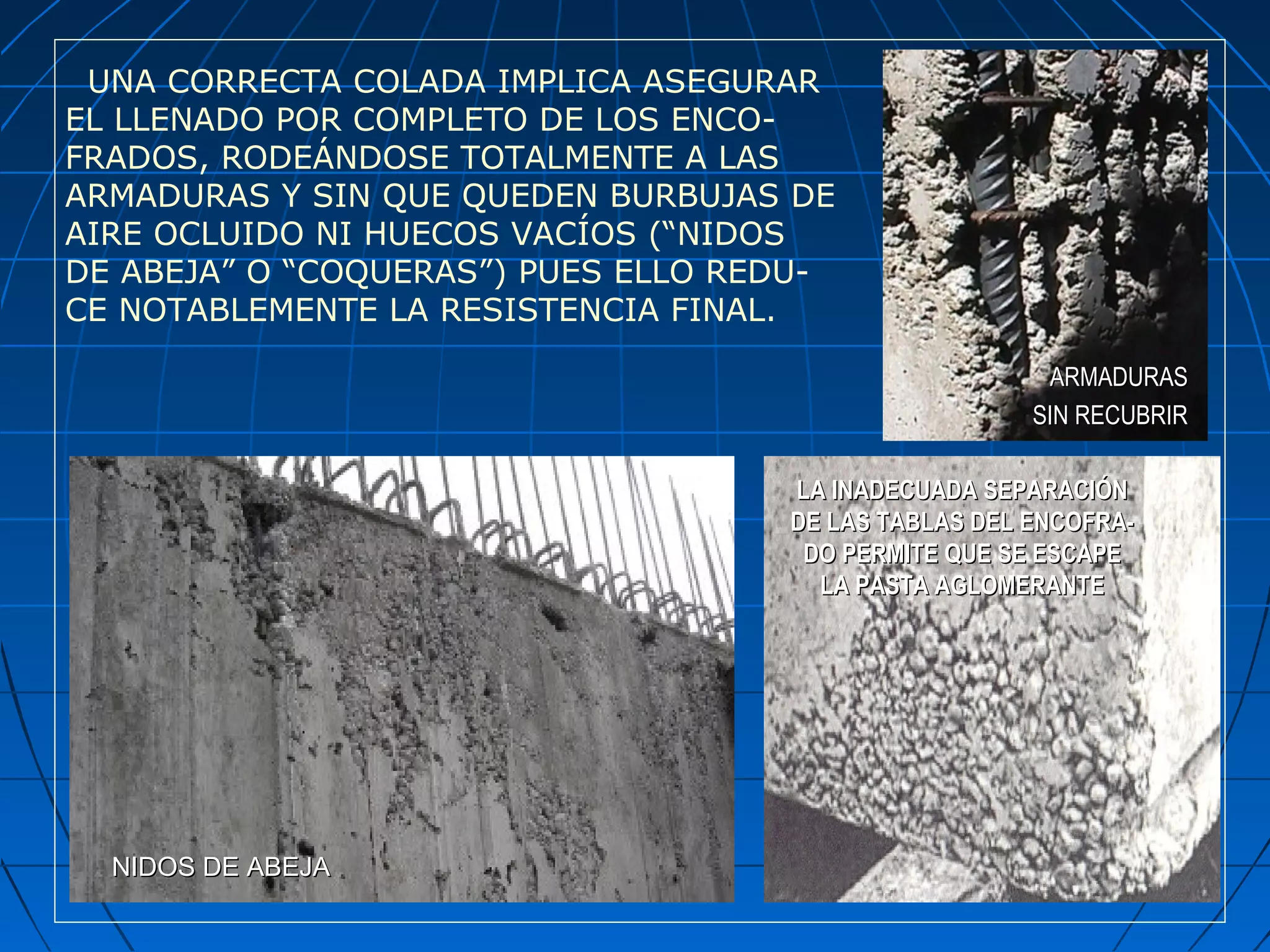

UNA CORRECTA COLADA IMPLICA ASEGURAR
EL LLENADO POR COMPLETO DE LOS ENCO-
FRADOS, RODEÁNDOSE TOTALMENTE A LAS
ARMADURAS Y SIN QUE QUEDEN BURBUJAS DE
AIRE OCLUIDO NI HUECOS VACÍOS (“NIDOS
DE ABEJA” O “COQUERAS”) PUES ELLO REDU-
CE NOTABLEMENTE LA RESISTENCIA FINAL.
NIDOS DE ABEJANIDOS DE ABEJA
ARMADURASARMADURAS
SIN RECUBRIRSIN RECUBRIR
LA INADECUADA SEPARACIÓNLA INADECUADA SEPARACIÓN
DE LAS TABLAS DEL ENCOFRA-DE LAS TABLAS DEL ENCOFRA-
DO PERMITE QUE SE ESCAPEDO PERMITE QUE SE ESCAPE
LA PASTA AGLOMERANTELA PASTA AGLOMERANTE

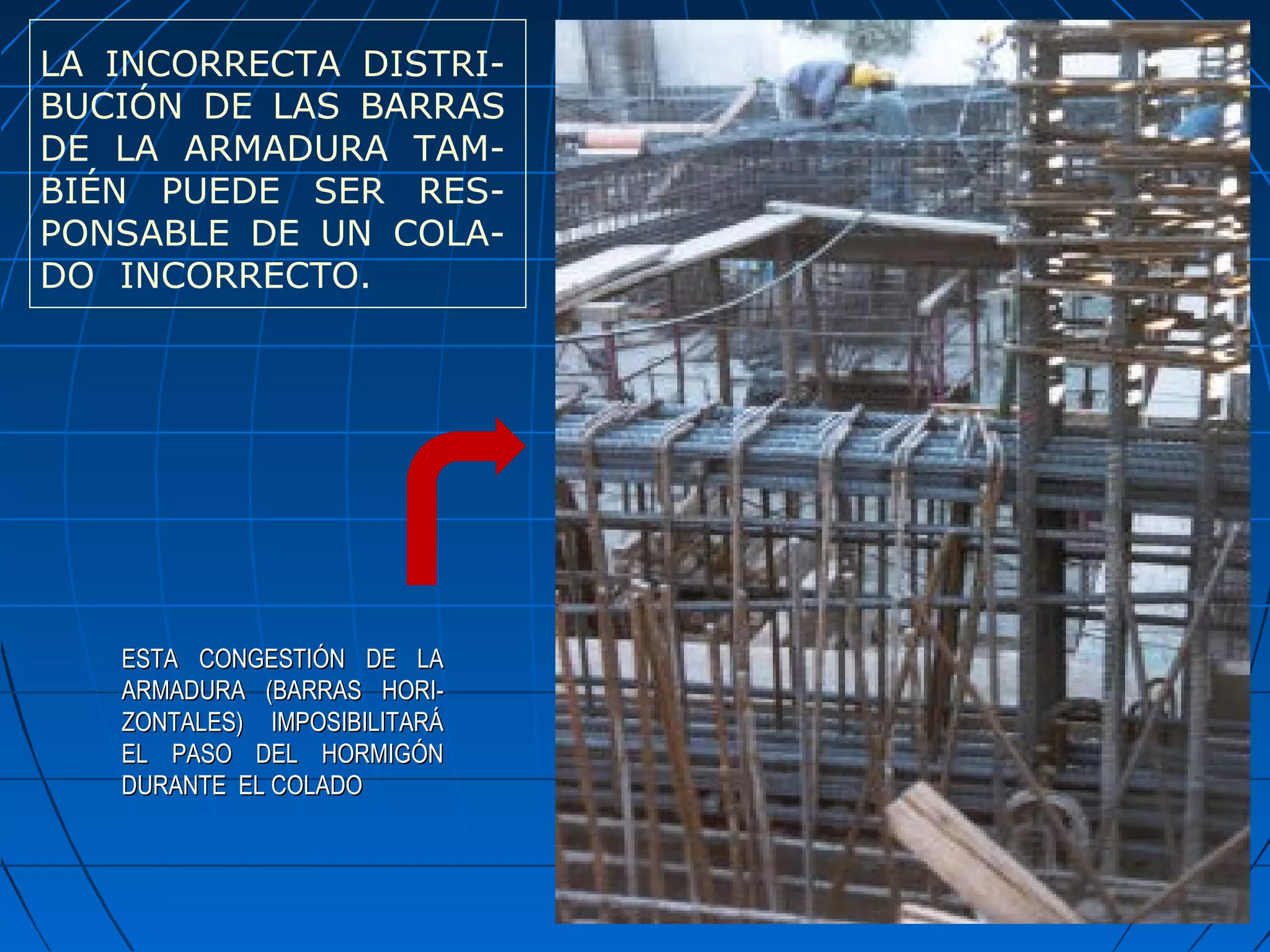

ESTA CONGESTIÓN DE LAESTA CONGESTIÓN DE LA
ARMADURA (BARRAS HORI-ARMADURA (BARRAS HORI-
ZONTALES) IMPOSIBILITARÁZONTALES) IMPOSIBILITARÁ
EL PASO DEL HORMIGÓNEL PASO DEL HORMIGÓN
DURANTE EL COLADODURANTE EL COLADO
LA INCORRECTA DISTRI-
BUCIÓN DE LAS BARRAS
DE LA ARMADURA TAM-
BIÉN PUEDE SER RES-
PONSABLE DE UN COLA-
DO INCORRECTO.

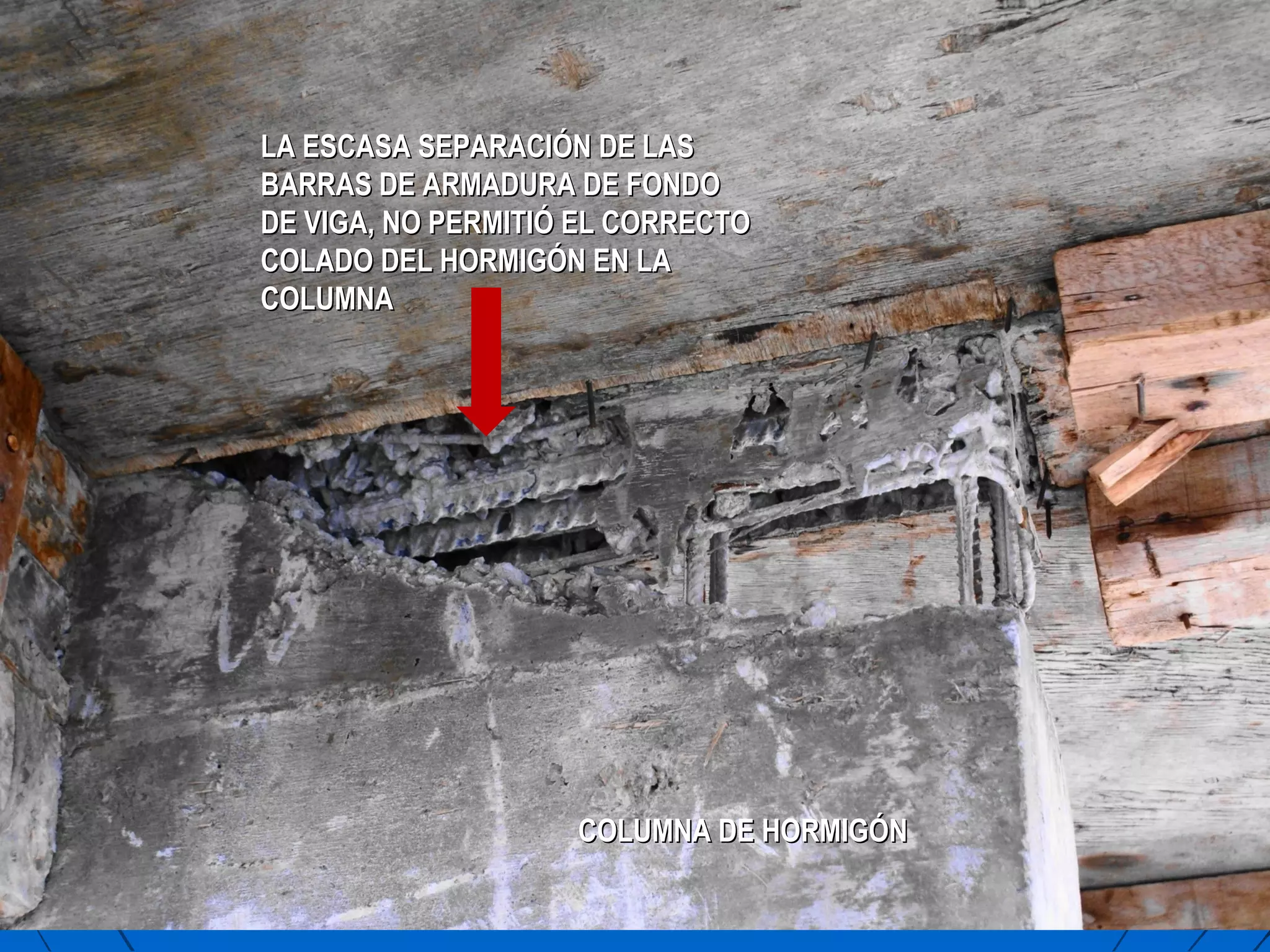

COLUMNA DE HORMIGÓNCOLUMNA DE HORMIGÓN
LA ESCASA SEPARACIÓN DE LASLA ESCASA SEPARACIÓN DE LAS
BARRAS DE ARMADURA DE FONDOBARRAS DE ARMADURA DE FONDO
DE VIGA, NO PERMITIÓ EL CORRECTODE VIGA, NO PERMITIÓ EL CORRECTO
COLADO DEL HORMIGÓN EN LACOLADO DEL HORMIGÓN EN LA
COLUMNACOLUMNA

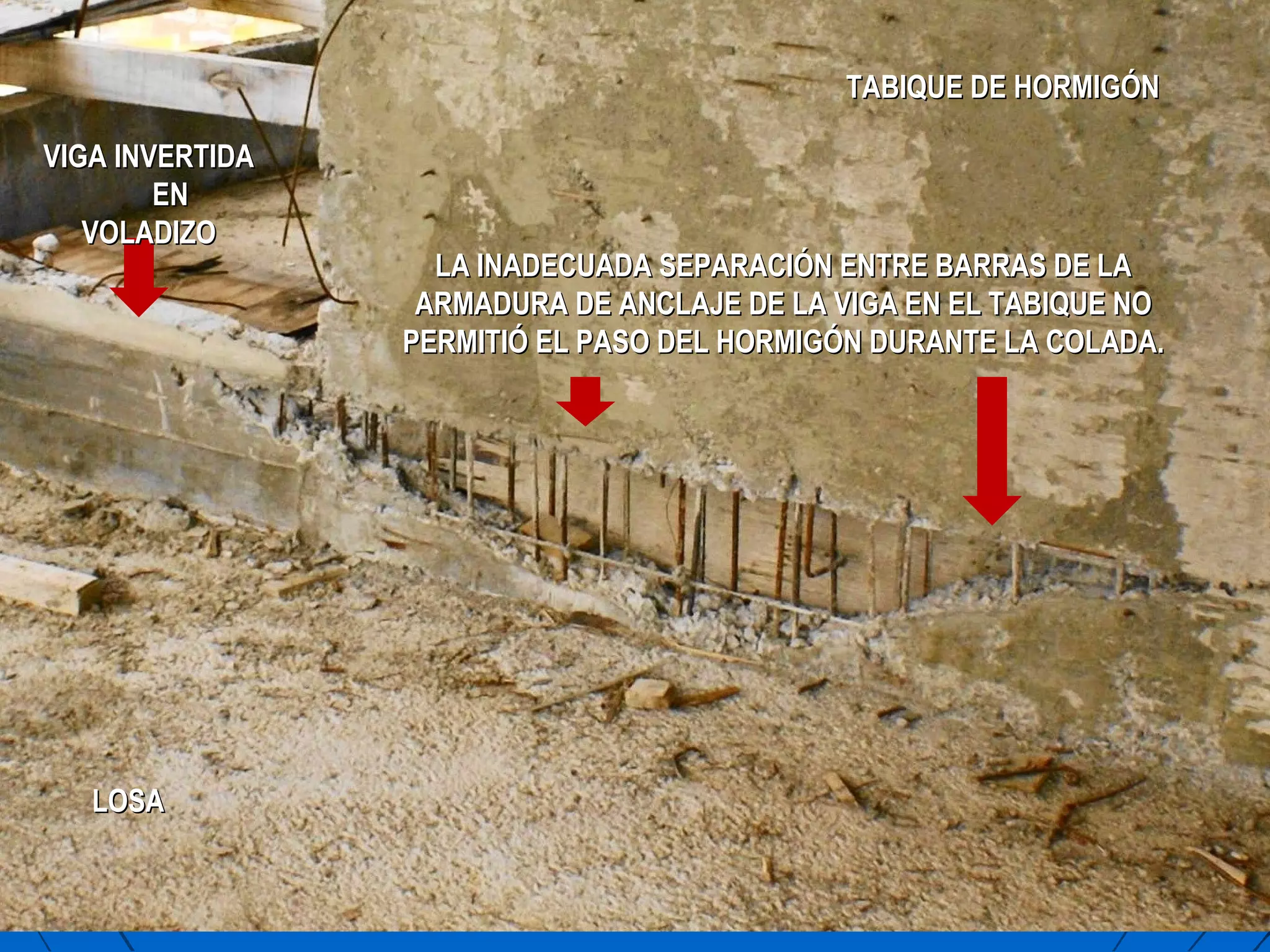

VIGA INVERTIDAVIGA INVERTIDA
ENEN
VOLADIZOVOLADIZO
LA INADECUADA SEPARACIÓN ENTRE BARRAS DE LALA INADECUADA SEPARACIÓN ENTRE BARRAS DE LA
ARMADURA DE ANCLAJE DE LA VIGA EN EL TABIQUE NOARMADURA DE ANCLAJE DE LA VIGA EN EL TABIQUE NO
PERMITIÓ EL PASO DEL HORMIGÓN DURANTE LA COLADA.PERMITIÓ EL PASO DEL HORMIGÓN DURANTE LA COLADA.
TABIQUE DE HORMIGÓNTABIQUE DE HORMIGÓN
LOSALOSA

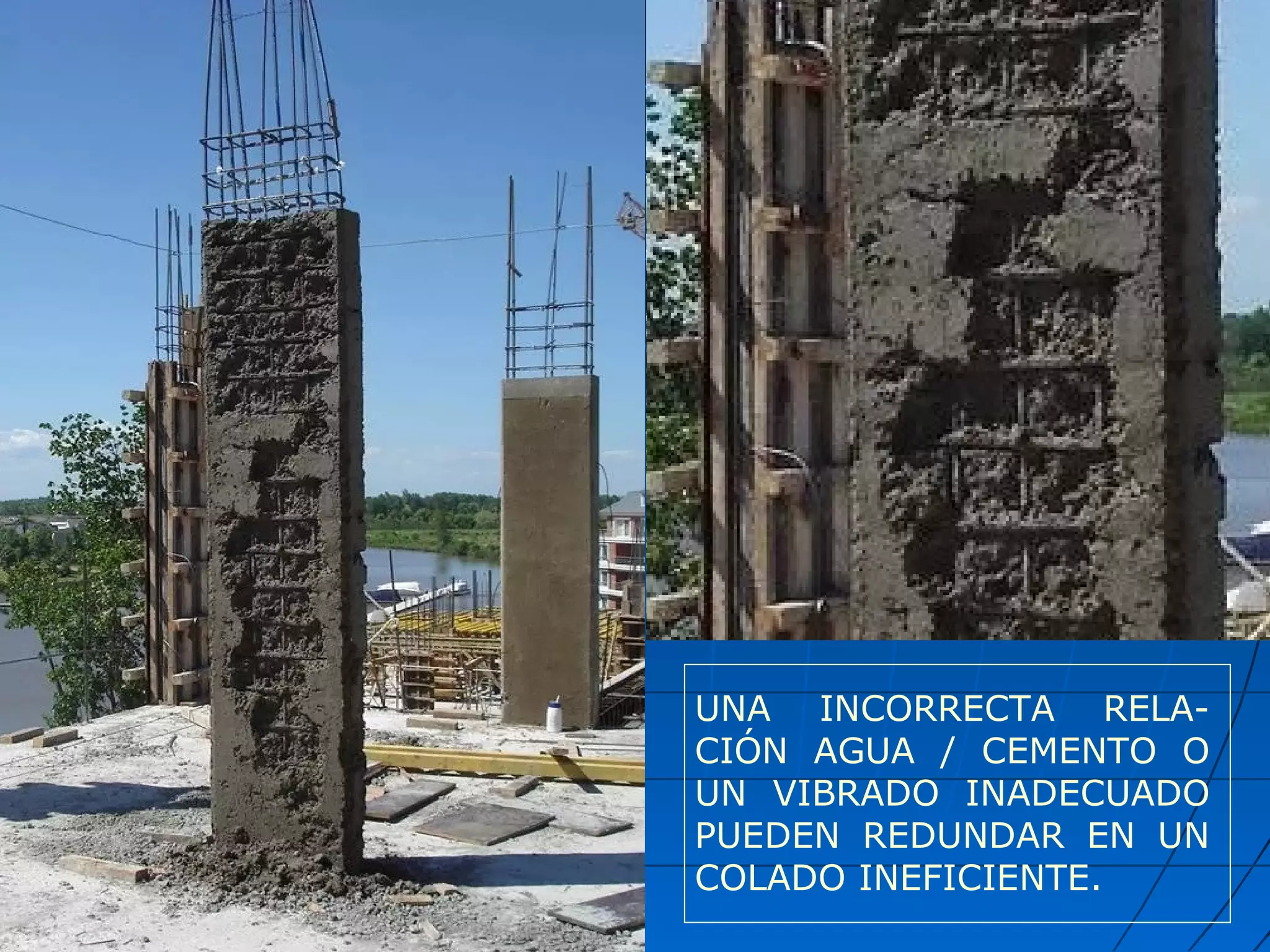

UNA INCORRECTA RELA-
CIÓN AGUA / CEMENTO O
UN VIBRADO INADECUADO
PUEDEN REDUNDAR EN UN
COLADO INEFICIENTE.

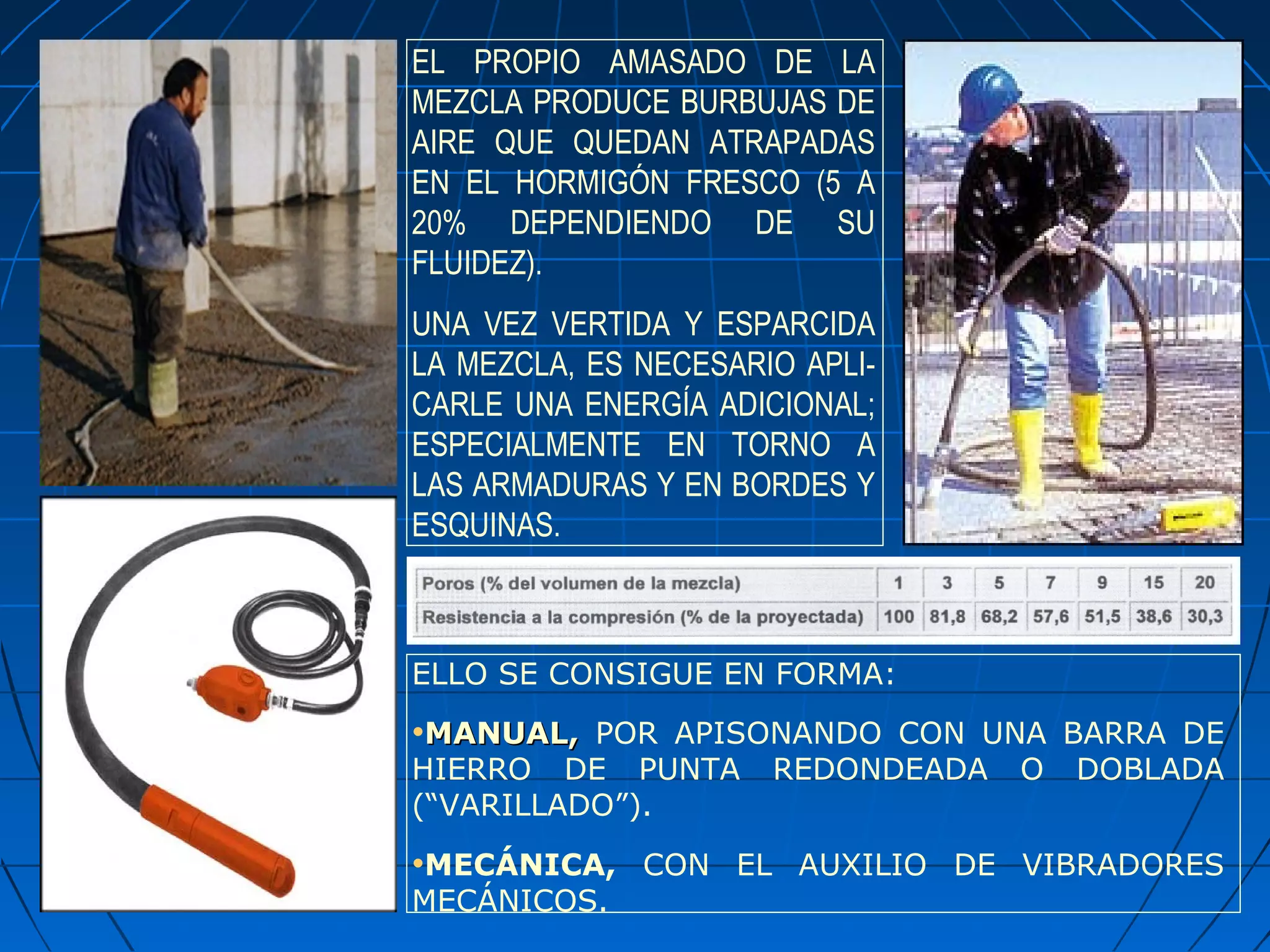

EL PROPIO AMASADO DE LA
MEZCLA PRODUCE BURBUJAS DE
AIRE QUE QUEDAN ATRAPADAS
EN EL HORMIGÓN FRESCO (5 A
20% DEPENDIENDO DE SU
FLUIDEZ).
UNA VEZ VERTIDA Y ESPARCIDA
LA MEZCLA, ES NECESARIO APLI-
CARLE UNA ENERGÍA ADICIONAL;
ESPECIALMENTE EN TORNO A
LAS ARMADURAS Y EN BORDES Y
ESQUINAS.
ELLO SE CONSIGUE EN FORMA:
•MANUAL,MANUAL, POR APISONANDO CON UNA BARRA DE
HIERRO DE PUNTA REDONDEADA O DOBLADA
(“VARILLADO”).
•MECÁNICA, CON EL AUXILIO DE VIBRADORES
MECÁNICOS.

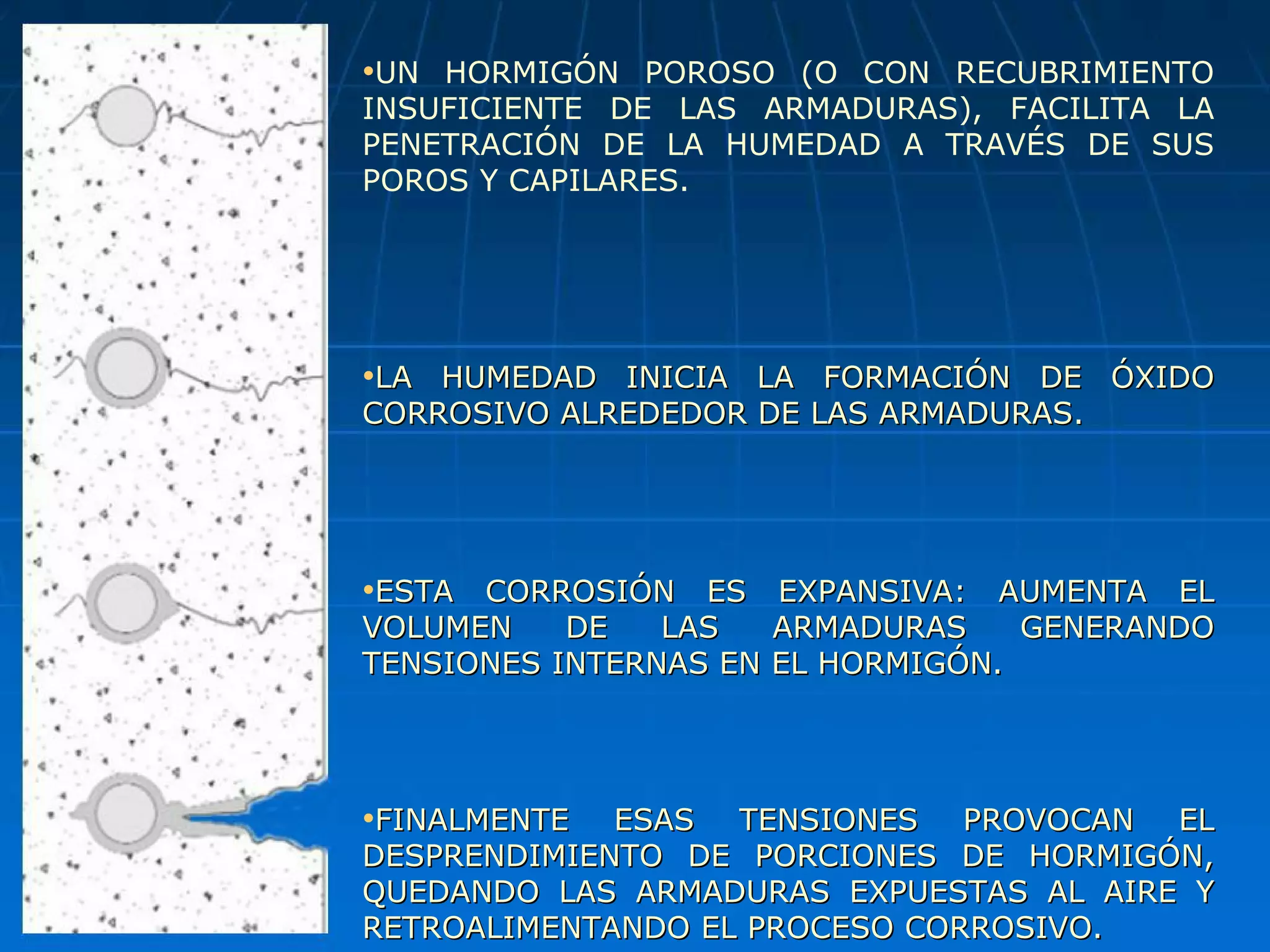

•UN HORMIGÓN POROSO (O CON RECUBRIMIENTO
INSUFICIENTE DE LAS ARMADURAS), FACILITA LA
PENETRACIÓN DE LA HUMEDAD A TRAVÉS DE SUS
POROS Y CAPILARES.
•LA HUMEDAD INICIA LA FORMACIÓN DE ÓXIDOLA HUMEDAD INICIA LA FORMACIÓN DE ÓXIDO
CORROSIVO ALREDEDOR DE LAS ARMADURAS.CORROSIVO ALREDEDOR DE LAS ARMADURAS.
•ESTA CORROSIÓN ES EXPANSIVA: AUMENTA ELESTA CORROSIÓN ES EXPANSIVA: AUMENTA EL
VOLUMEN DE LAS ARMADURAS GENERANDOVOLUMEN DE LAS ARMADURAS GENERANDO
TENSIONES INTERNAS EN EL HORMIGÓN.TENSIONES INTERNAS EN EL HORMIGÓN.
•FINALMENTE ESAS TENSIONES PROVOCAN ELFINALMENTE ESAS TENSIONES PROVOCAN EL
DESPRENDIMIENTO DE PORCIONES DE HORMIGÓN,DESPRENDIMIENTO DE PORCIONES DE HORMIGÓN,
QUEDANDO LAS ARMADURAS EXPUESTAS AL AIRE YQUEDANDO LAS ARMADURAS EXPUESTAS AL AIRE Y
RETROALIMENTANDO EL PROCESO CORROSIVO.RETROALIMENTANDO EL PROCESO CORROSIVO.


LA TEMPERATURALA TEMPERATURA
DURANTE EL FRAGÜEDURANTE EL FRAGÜE

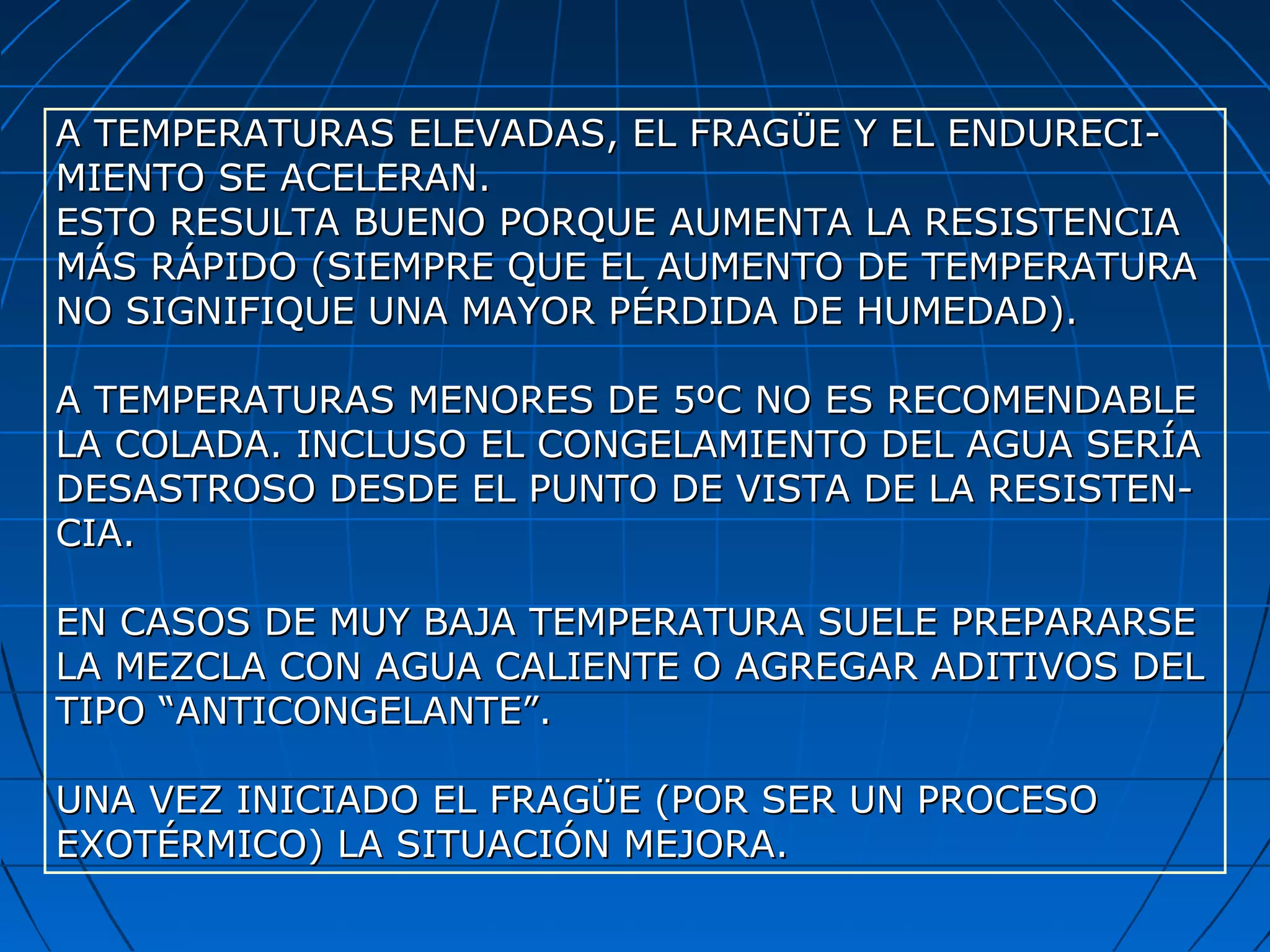

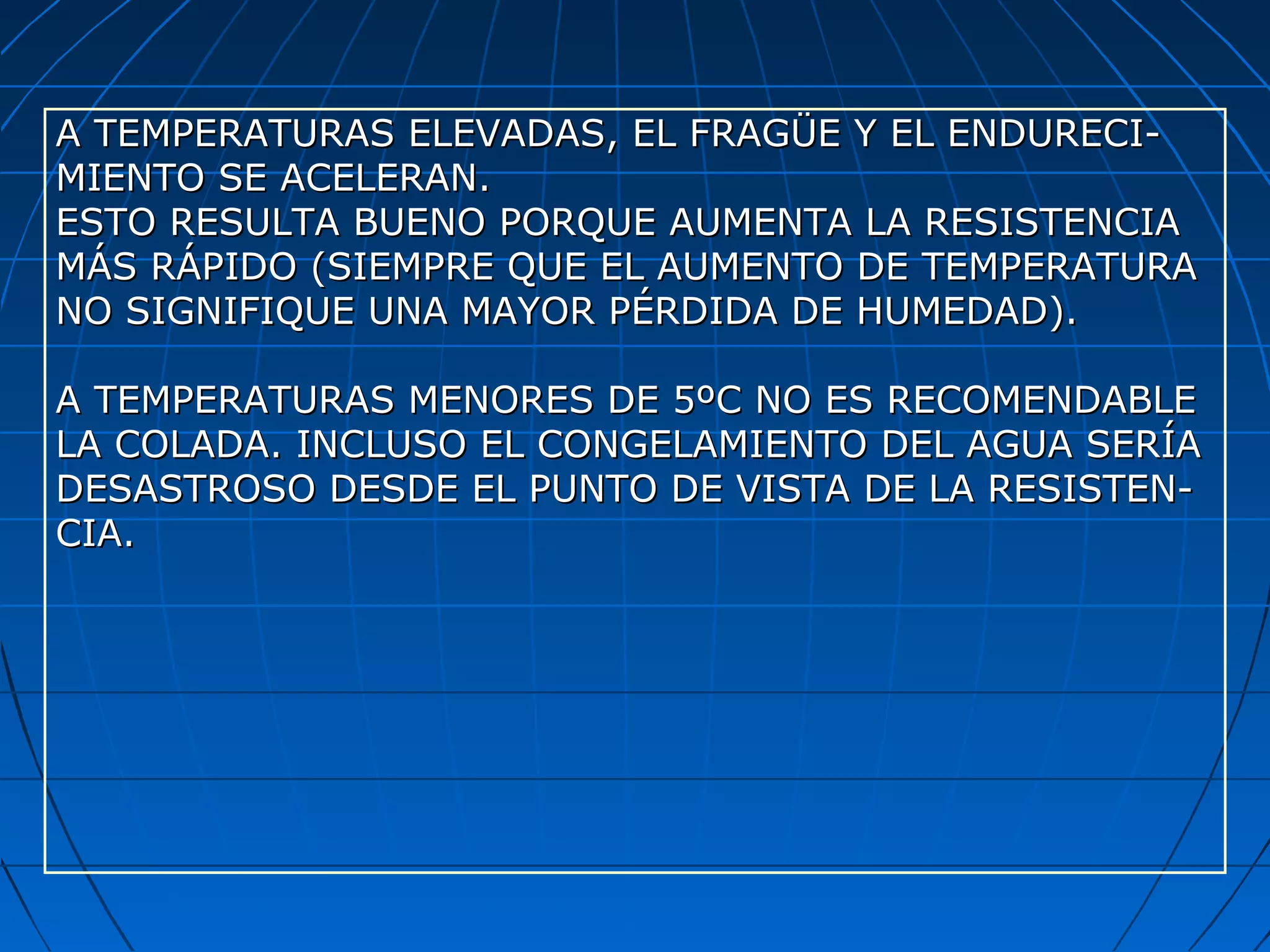

A TEMPERATURAS ELEVADAS, EL FRAGÜE Y EL ENDURECI-A TEMPERATURAS ELEVADAS, EL FRAGÜE Y EL ENDURECI-
MIENTO SE ACELERAN.MIENTO SE ACELERAN.
ESTO RESULTA BUENO PORQUE AUMENTA LA RESISTENCIAESTO RESULTA BUENO PORQUE AUMENTA LA RESISTENCIA
MÁS RÁPIDO (SIEMPRE QUE EL AUMENTO DE TEMPERATURAMÁS RÁPIDO (SIEMPRE QUE EL AUMENTO DE TEMPERATURA
NO SIGNIFIQUE UNA MAYOR PÉRDIDA DE HUMEDAD).NO SIGNIFIQUE UNA MAYOR PÉRDIDA DE HUMEDAD).

A TEMPERATURAS MENORES DE 5ºC NO ES RECOMENDABLEA TEMPERATURAS MENORES DE 5ºC NO ES RECOMENDABLE
LA COLADA. INCLUSO EL CONGELAMIENTO DEL AGUA SERÍALA COLADA. INCLUSO EL CONGELAMIENTO DEL AGUA SERÍA
DESASTROSO DESDE EL PUNTO DE VISTA DE LA RESISTEN-DESASTROSO DESDE EL PUNTO DE VISTA DE LA RESISTEN-
CIA.CIA.

A TEMPERATURAS MENORES DE 5ºC NO ES RECOMENDABLEA TEMPERATURAS MENORES DE 5ºC NO ES RECOMENDABLE
LA COLADA. INCLUSO EL CONGELAMIENTO DEL AGUA SERÍALA COLADA. INCLUSO EL CONGELAMIENTO DEL AGUA SERÍA
DESASTROSO DESDE EL PUNTO DE VISTA DE LA RESISTEN-DESASTROSO DESDE EL PUNTO DE VISTA DE LA RESISTEN-
CIA.CIA.
EN CASOS DE MUY BAJA TEMPERATURA SUELE PREPARARSEEN CASOS DE MUY BAJA TEMPERATURA SUELE PREPARARSE
LA MEZCLA CON AGUA CALIENTE O AGREGAR ADITIVOS DELLA MEZCLA CON AGUA CALIENTE O AGREGAR ADITIVOS DEL
TIPO “ANTICONGELANTE”.TIPO “ANTICONGELANTE”.
UNA VEZ INICIADO EL FRAGÜE (POR SER UN PROCESOUNA VEZ INICIADO EL FRAGÜE (POR SER UN PROCESO
EXOTÉRMICO) LA SITUACIÓN MEJORA.EXOTÉRMICO) LA SITUACIÓN MEJORA.

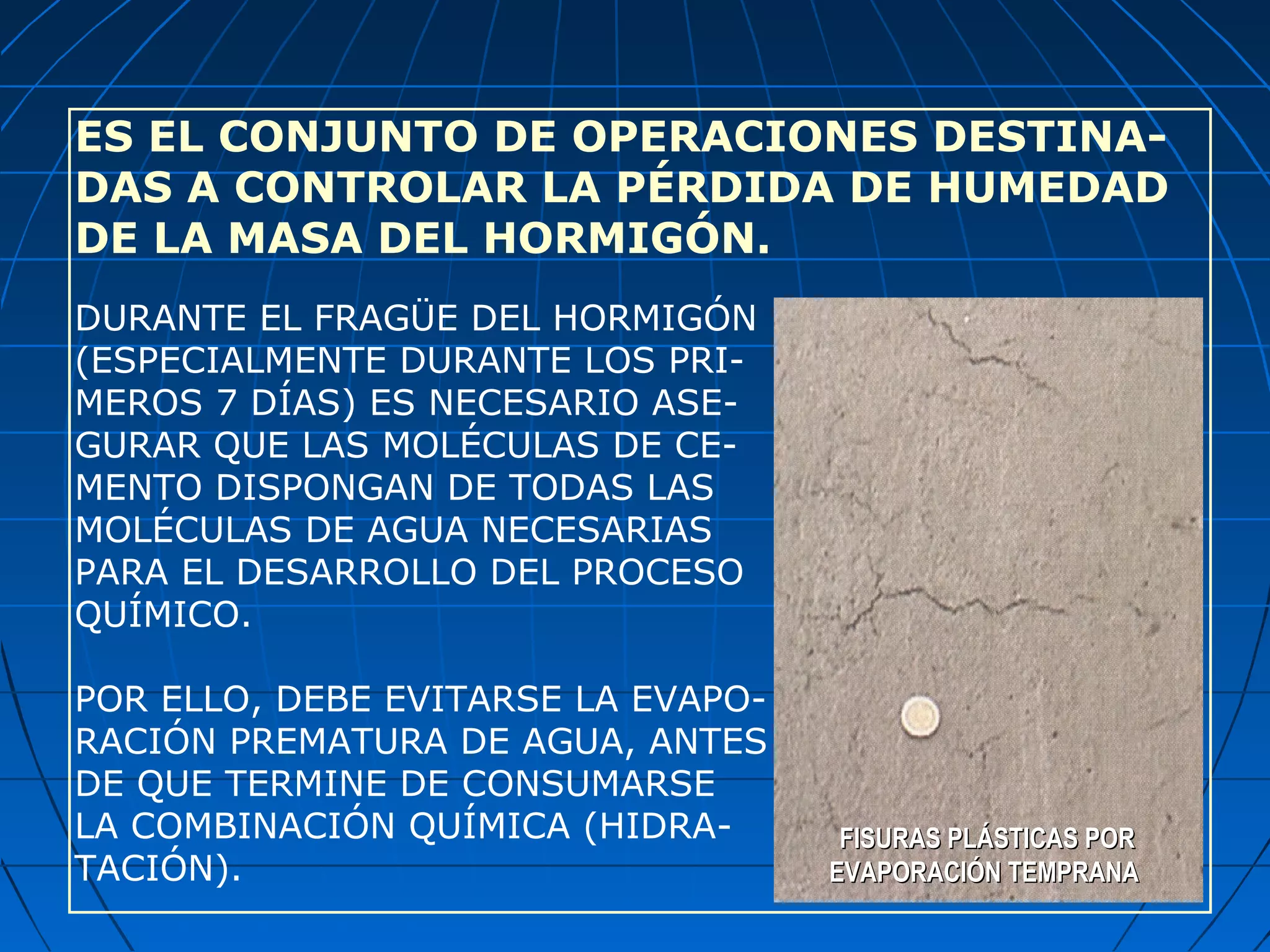

ES EL CONJUNTO DE OPERACIONES DESTINA-
DAS A CONTROLAR LA PÉRDIDA DE HUMEDAD
DE LA MASA DEL HORMIGÓN.
DURANTE EL FRAGÜE DEL HORMIGÓN
(ESPECIALMENTE DURANTE LOS PRI-
MEROS 7 DÍAS) ES NECESARIO ASE-
GURAR QUE LAS MOLÉCULAS DE CE-
MENTO DISPONGAN DE TODAS LAS
MOLÉCULAS DE AGUA NECESARIAS
PARA EL DESARROLLO DEL PROCESO
QUÍMICO.
POR ELLO, DEBE EVITARSE LA EVAPO-
RACIÓN PREMATURA DE AGUA, ANTES
DE QUE TERMINE DE CONSUMARSE
LA COMBINACIÓN QUÍMICA (HIDRA-
TACIÓN).
FISURAS PLÁSTICAS PORFISURAS PLÁSTICAS POR
EVAPORACIÓN TEMPRANAEVAPORACIÓN TEMPRANA

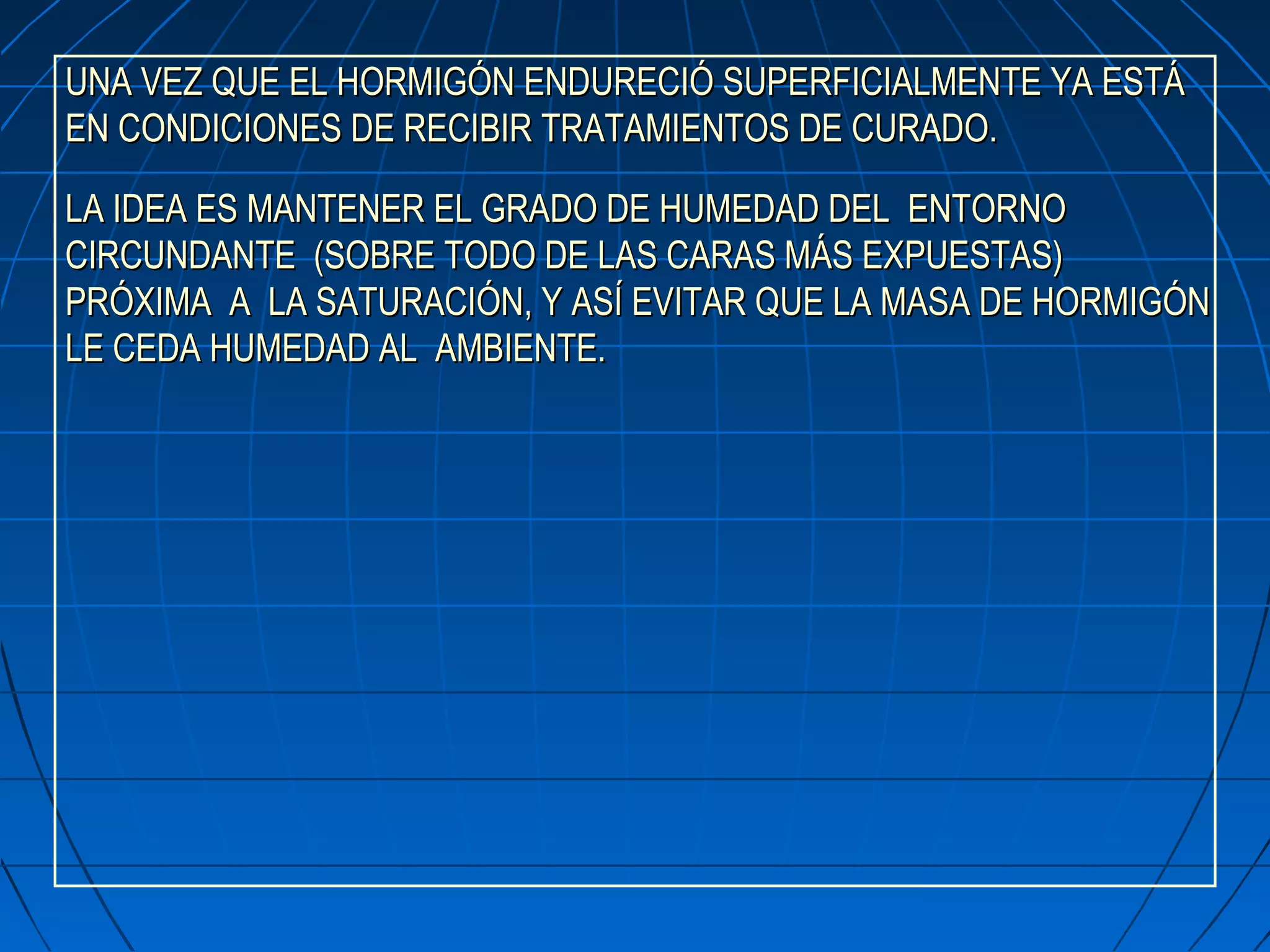

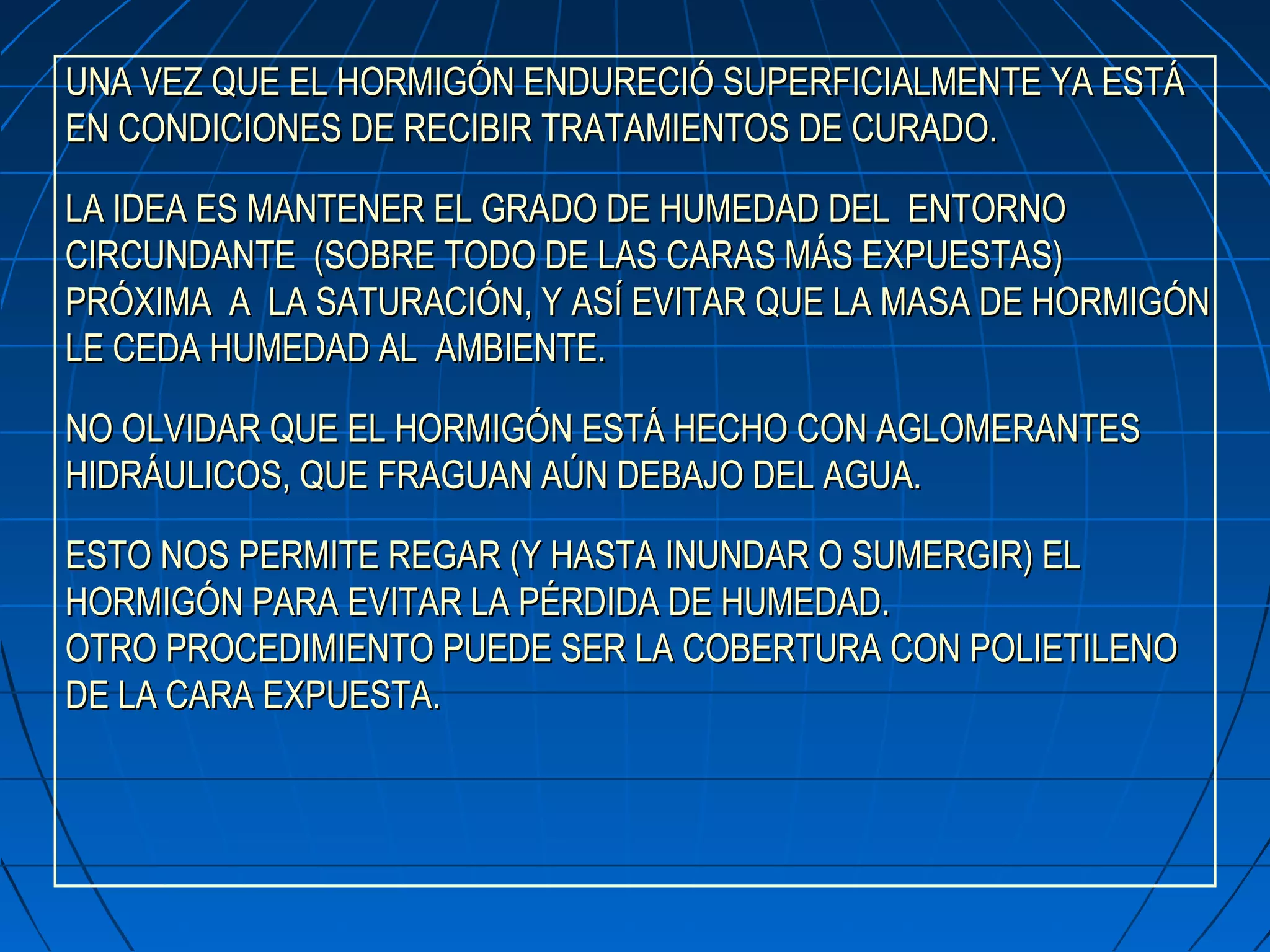

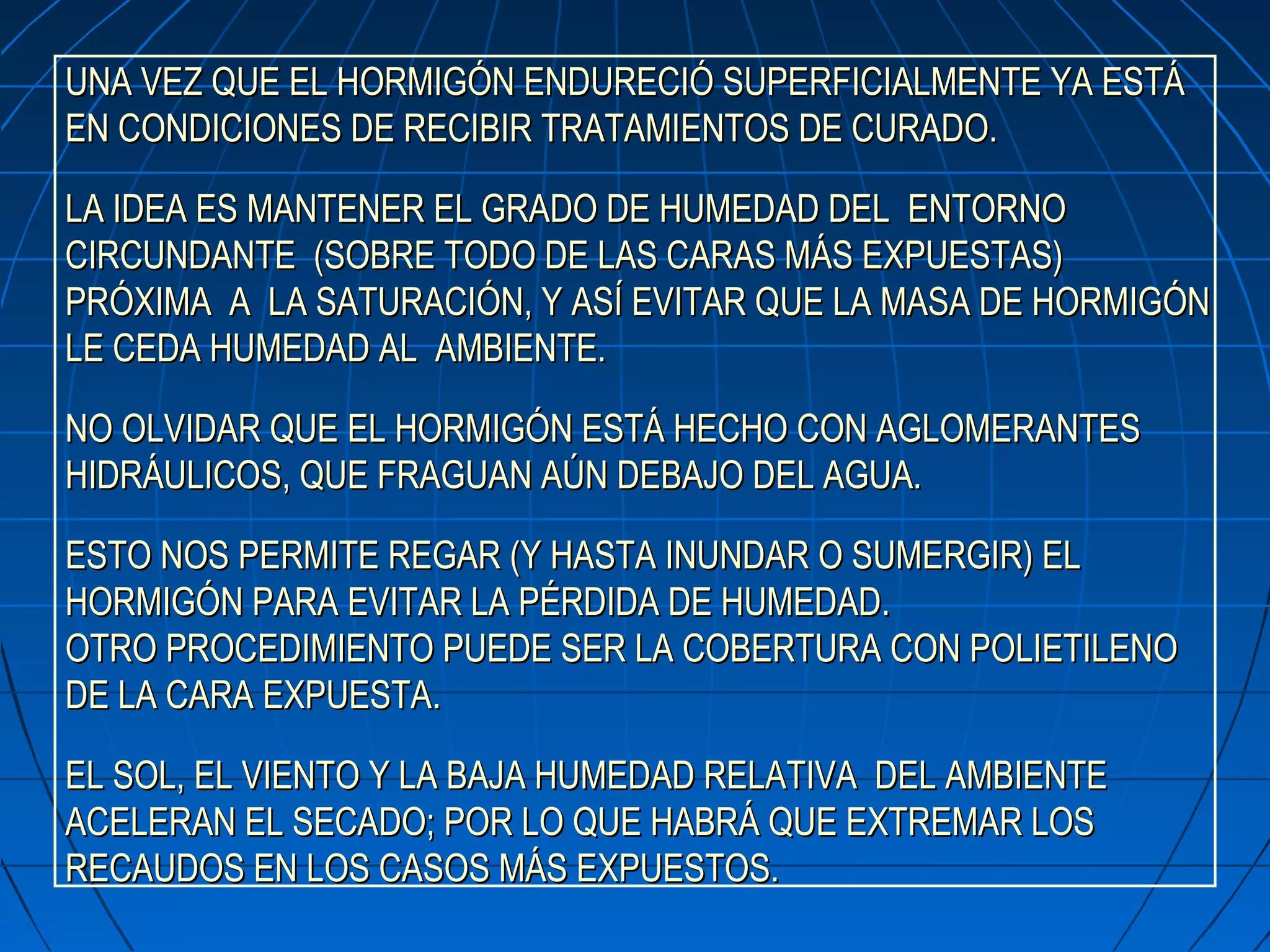

UNA VEZ QUE EL HORMIGÓN ENDURECIÓ SUPERFICIALMENTE YA ESTÁUNA VEZ QUE EL HORMIGÓN ENDURECIÓ SUPERFICIALMENTE YA ESTÁ
EN CONDICIONES DE RECIBIR TRATAMIENTOS DE CURADO.EN CONDICIONES DE RECIBIR TRATAMIENTOS DE CURADO.
LA IDEA ES MANTENER EL GRADO DE HUMEDAD DEL ENTORNOLA IDEA ES MANTENER EL GRADO DE HUMEDAD DEL ENTORNO
CIRCUNDANTE (SOBRE TODO DE LAS CARAS MÁS EXPUESTAS)CIRCUNDANTE (SOBRE TODO DE LAS CARAS MÁS EXPUESTAS)
PRÓXIMA A LA SATURACIÓN, Y ASÍ EVITAR QUE LA MASA DE HORMIGÓNPRÓXIMA A LA SATURACIÓN, Y ASÍ EVITAR QUE LA MASA DE HORMIGÓN
LE CEDA HUMEDAD AL AMBIENTE.LE CEDA HUMEDAD AL AMBIENTE.

NO OLVIDAR QUE EL HORMIGÓN ESTÁ HECHO CON AGLOMERANTESNO OLVIDAR QUE EL HORMIGÓN ESTÁ HECHO CON AGLOMERANTES
HIDRÁULICOS, QUE FRAGUAN AÚN DEBAJO DEL AGUA.HIDRÁULICOS, QUE FRAGUAN AÚN DEBAJO DEL AGUA.
ESTO NOS PERMITE REGAR (Y HASTA INUNDAR O SUMERGIR) ELESTO NOS PERMITE REGAR (Y HASTA INUNDAR O SUMERGIR) EL
HORMIGÓN PARA EVITAR LA PÉRDIDA DE HUMEDAD.HORMIGÓN PARA EVITAR LA PÉRDIDA DE HUMEDAD.
OTRO PROCEDIMIENTO PUEDE SER LA COBERTURA CON POLIETILENOOTRO PROCEDIMIENTO PUEDE SER LA COBERTURA CON POLIETILENO
DE LA CARA EXPUESTADE LA CARA EXPUESTA..

NO OLVIDAR QUE EL HORMIGÓN ESTÁ HECHO CON AGLOMERANTESNO OLVIDAR QUE EL HORMIGÓN ESTÁ HECHO CON AGLOMERANTES
HIDRÁULICOS, QUE FRAGUAN AÚN DEBAJO DEL AGUA.HIDRÁULICOS, QUE FRAGUAN AÚN DEBAJO DEL AGUA.
ESTO NOS PERMITE REGAR (Y HASTA INUNDAR O SUMERGIR) ELESTO NOS PERMITE REGAR (Y HASTA INUNDAR O SUMERGIR) EL
HORMIGÓN PARA EVITAR LA PÉRDIDA DE HUMEDAD.HORMIGÓN PARA EVITAR LA PÉRDIDA DE HUMEDAD.
OTRO PROCEDIMIENTO PUEDE SER LA COBERTURA CON POLIETILENOOTRO PROCEDIMIENTO PUEDE SER LA COBERTURA CON POLIETILENO
DE LA CARA EXPUESTADE LA CARA EXPUESTA..
EL SOL, EL VIENTO Y LA BAJA HUMEDAD RELATIVA DEL AMBIENTEEL SOL, EL VIENTO Y LA BAJA HUMEDAD RELATIVA DEL AMBIENTE
ACELERAN EL SECADO; POR LO QUE HABRÁ QUE EXTREMAR LOSACELERAN EL SECADO; POR LO QUE HABRÁ QUE EXTREMAR LOS
RECAUDOS EN LOS CASOS MÁS EXPUESTOS.RECAUDOS EN LOS CASOS MÁS EXPUESTOS.

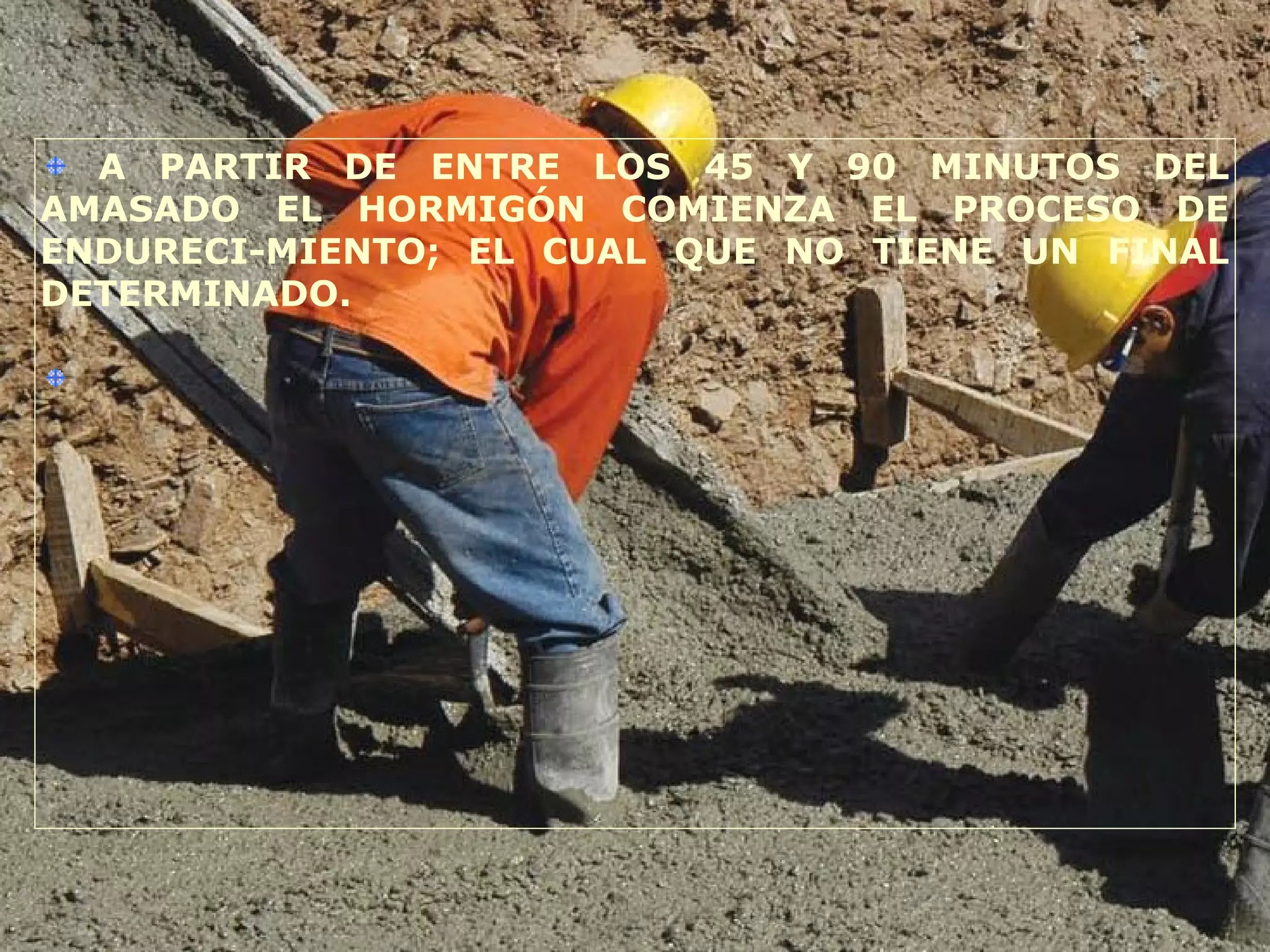

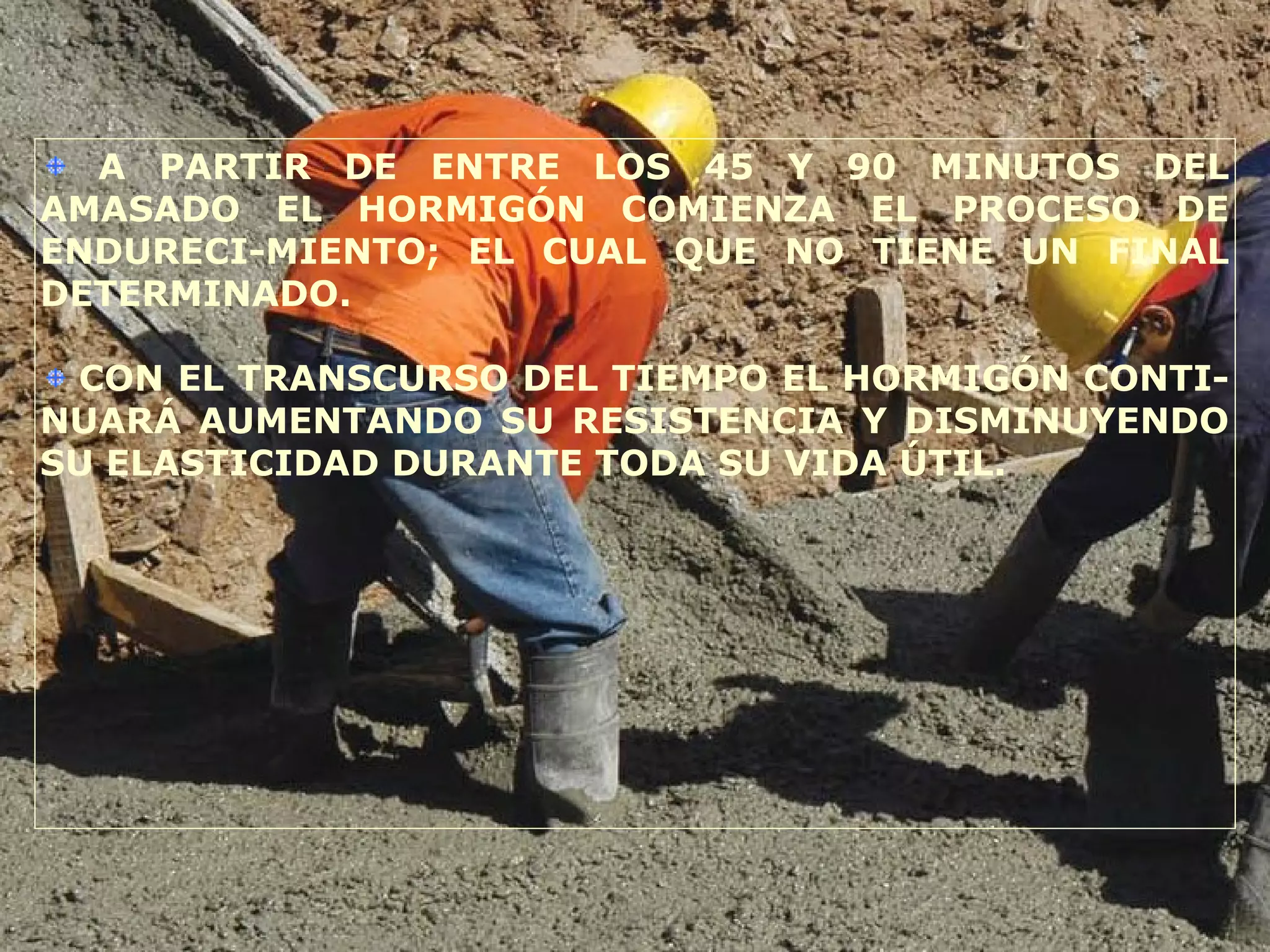

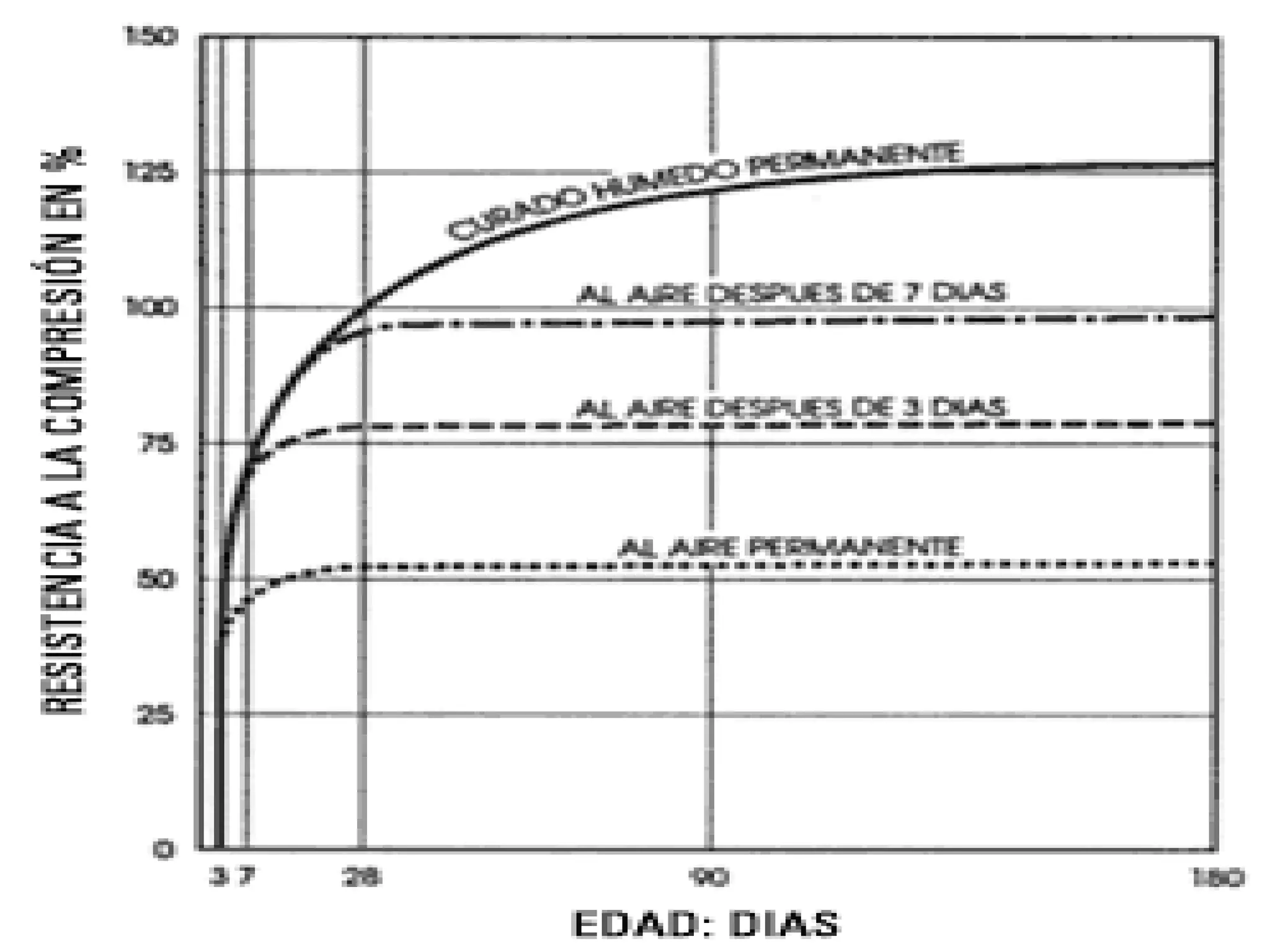

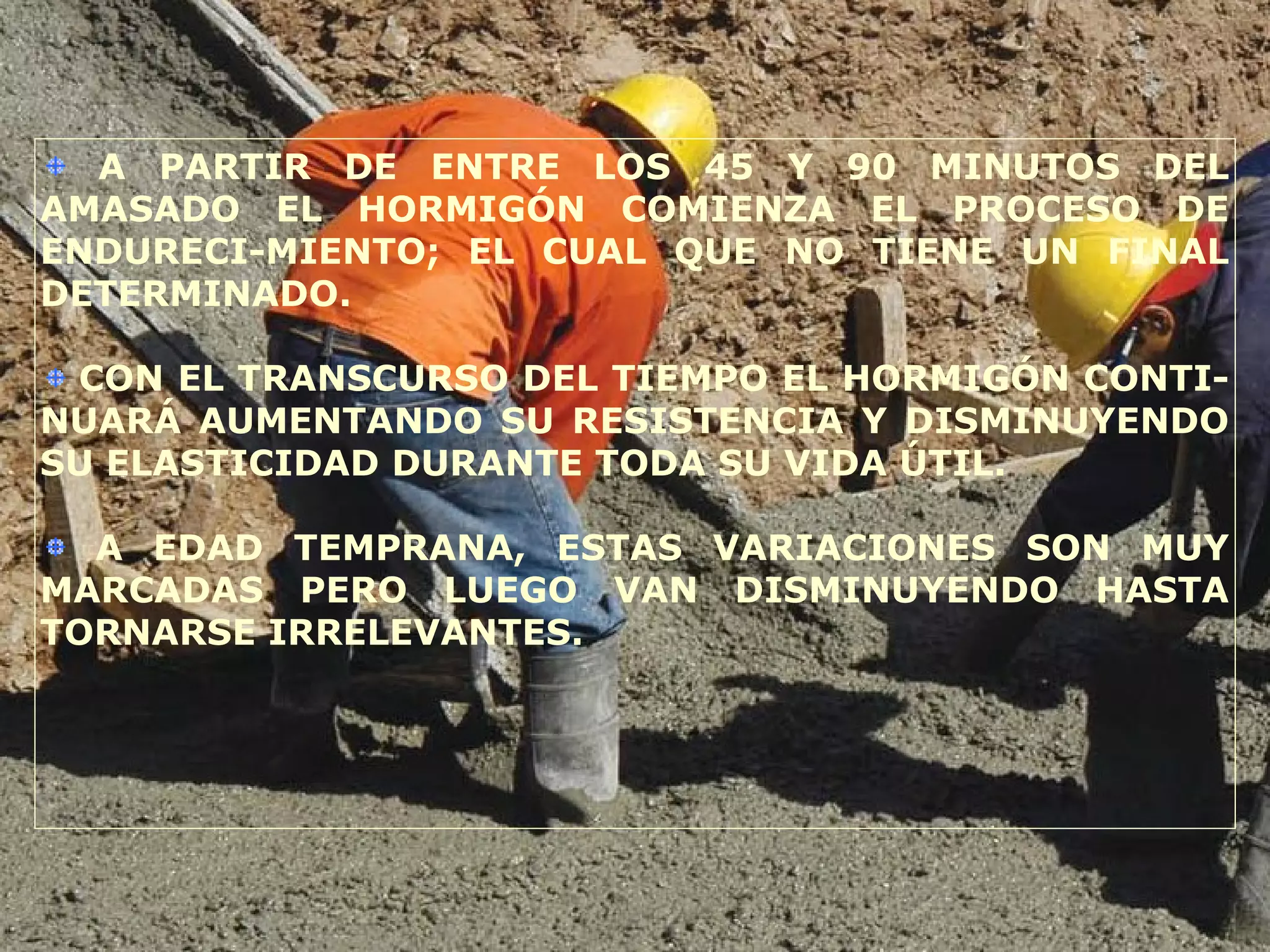

A PARTIR DE ENTRE LOS 45 Y 90 MINUTOS DEL
AMASADO EL HORMIGÓN COMIENZA EL PROCESO DE
ENDURECI-MIENTO; EL CUAL QUE NO TIENE UN FINAL
DETERMINADO.

DETERMINADO.
CON EL TRANSCURSO DEL TIEMPO EL HORMIGÓN CONTI-
NUARÁ AUMENTANDO SU RESISTENCIA Y DISMINUYENDO
SU ELASTICIDAD DURANTE TODA SU VIDA ÚTIL.

DETERMINADO.
A EDAD TEMPRANA, ESTAS VARIACIONES SON MUY
MARCADAS PERO LUEGO VAN DISMINUYENDO HASTA
TORNARSE IRRELEVANTES.

DETERMINADO.
A EDAD TEMPRANA, ESTAS VARIACIONES SON MUY
MARCADAS PERO LUEGO VAN DISMINUYENDO HASTA
TORNARSE IRRELEVANTES.
A LOS EFECTOS DEL CÁLCULO Y DE LA COMPARACIÓN DE
CALIDADES ENTRE HORMIGONES, SE TOMA CONVENCIO-
NALMENTE, LA RESISTENCIA A LOS 28 DÍAS DE EDAD,
COMO LA MÁXIMA QUE LA MEZCLA PUEDE ALCANZAR.

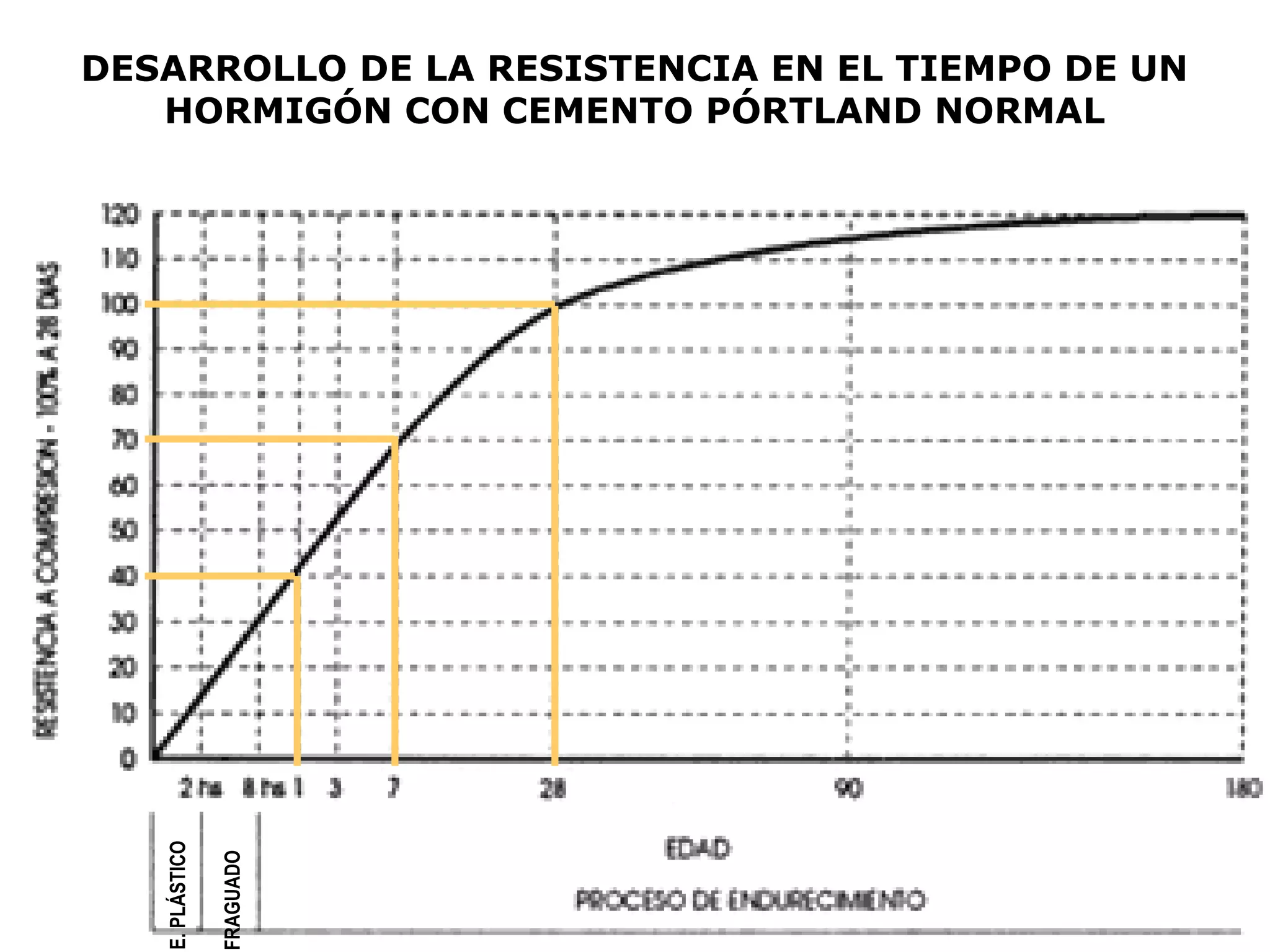

DESARROLLO DE LA RESISTENCIA EN EL TIEMPO DE UN
HORMIGÓN CON CEMENTO PÓRTLAND NORMAL
E.PLÁSTICO
FRAGUADO

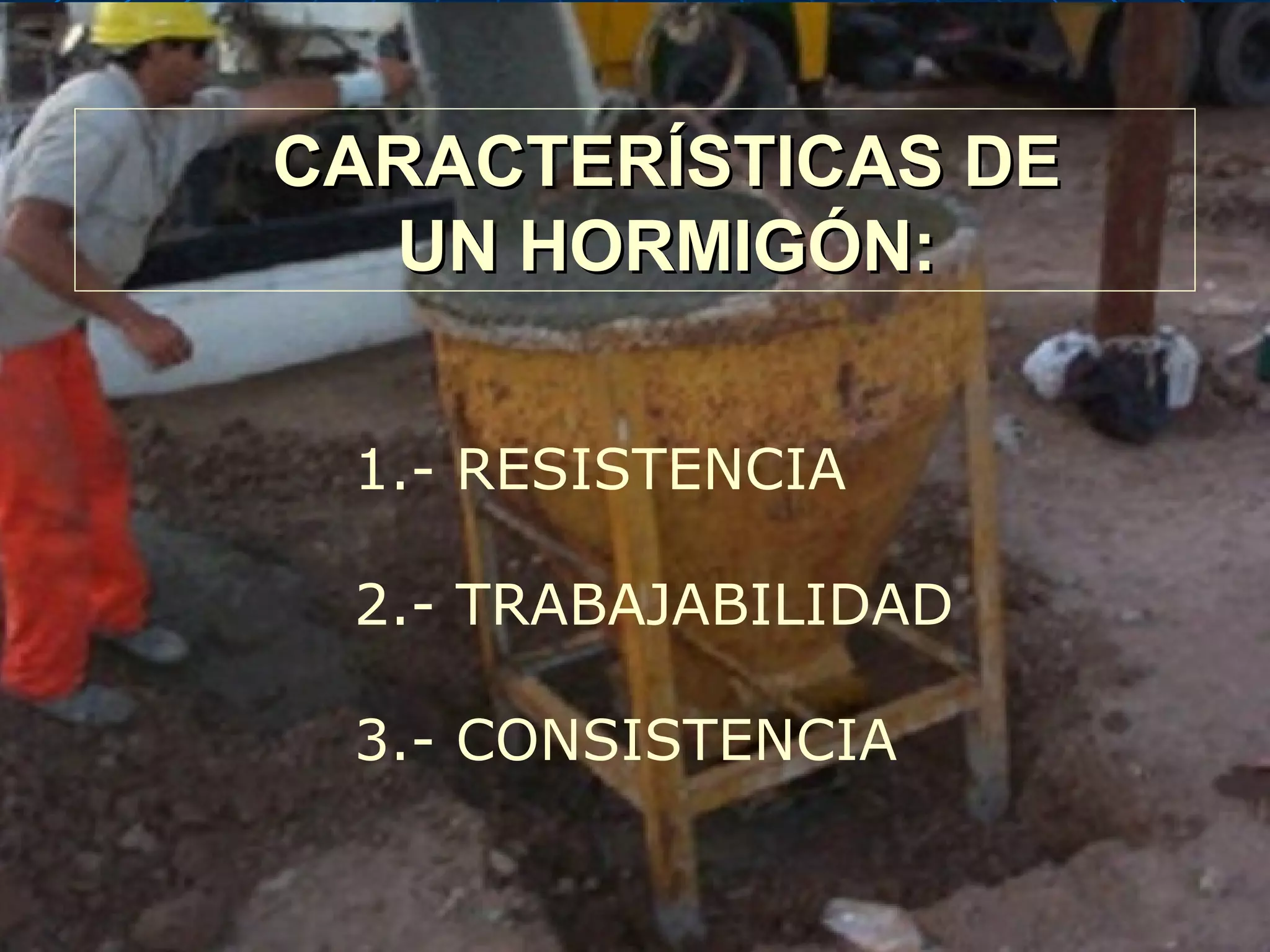

CARACTERÍSTICAS DECARACTERÍSTICAS DE
UN HORMIGÓN:UN HORMIGÓN:
1.- RESISTENCIA
2.- TRABAJABILIDAD
3.- CONSISTENCIA

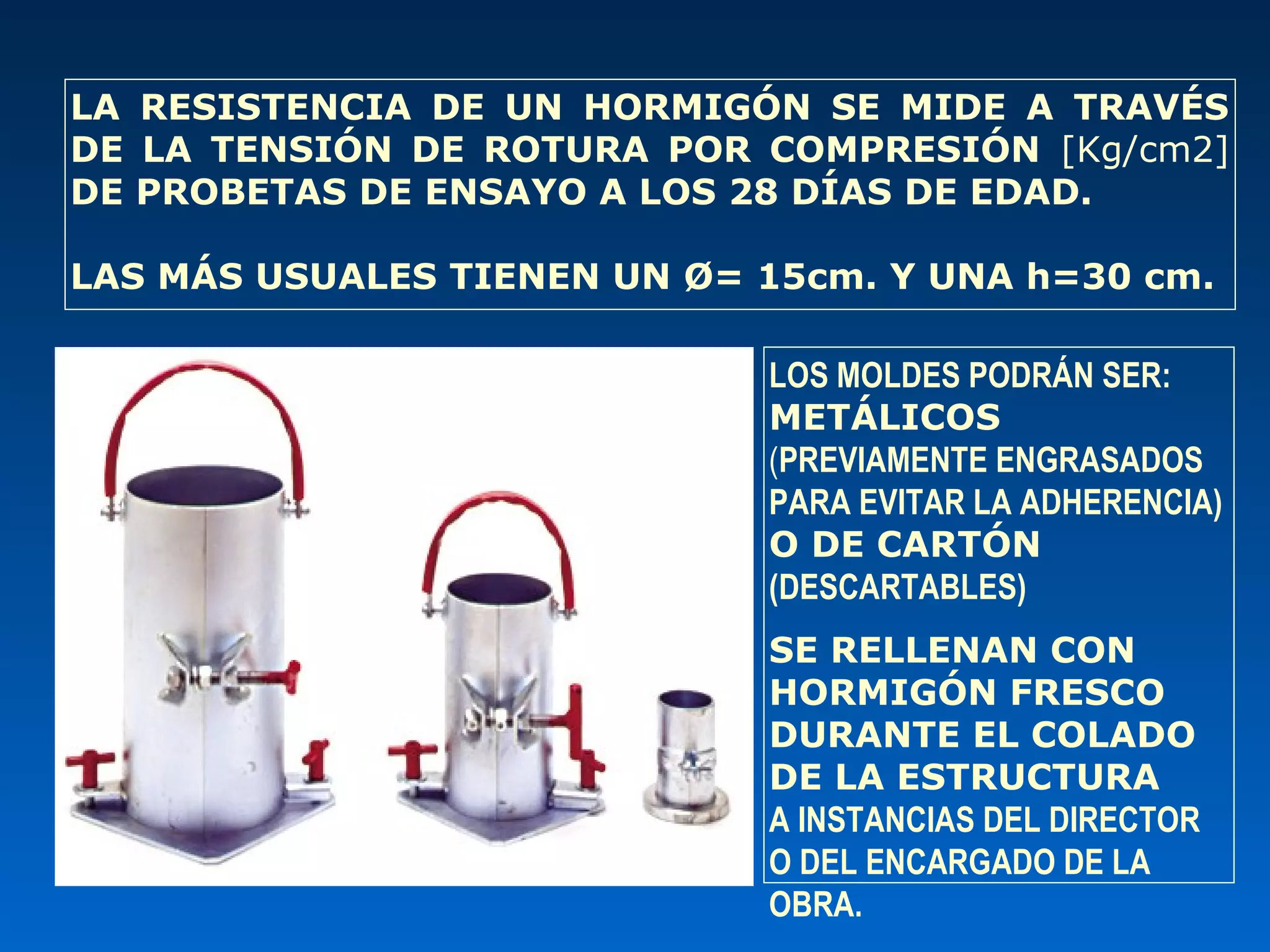

LOS MOLDES PODRÁN SER:
METÁLICOS
(PREVIAMENTE ENGRASADOS
PARA EVITAR LA ADHERENCIA)
O DE CARTÓN
(DESCARTABLES)
SE RELLENAN CON
HORMIGÓN FRESCO
DURANTE EL COLADO
DE LA ESTRUCTURA
A INSTANCIAS DEL DIRECTOR
O DEL ENCARGADO DE LA
OBRA.
LA RESISTENCIA DE UN HORMIGÓN SE MIDE A TRAVÉS
DE LA TENSIÓN DE ROTURA POR COMPRESIÓN [Kg/cm2]
DE PROBETAS DE ENSAYO A LOS 28 DÍAS DE EDAD.
LAS MÁS USUALES TIENEN UN Ø= 15cm. Y UNA h=30 cm.

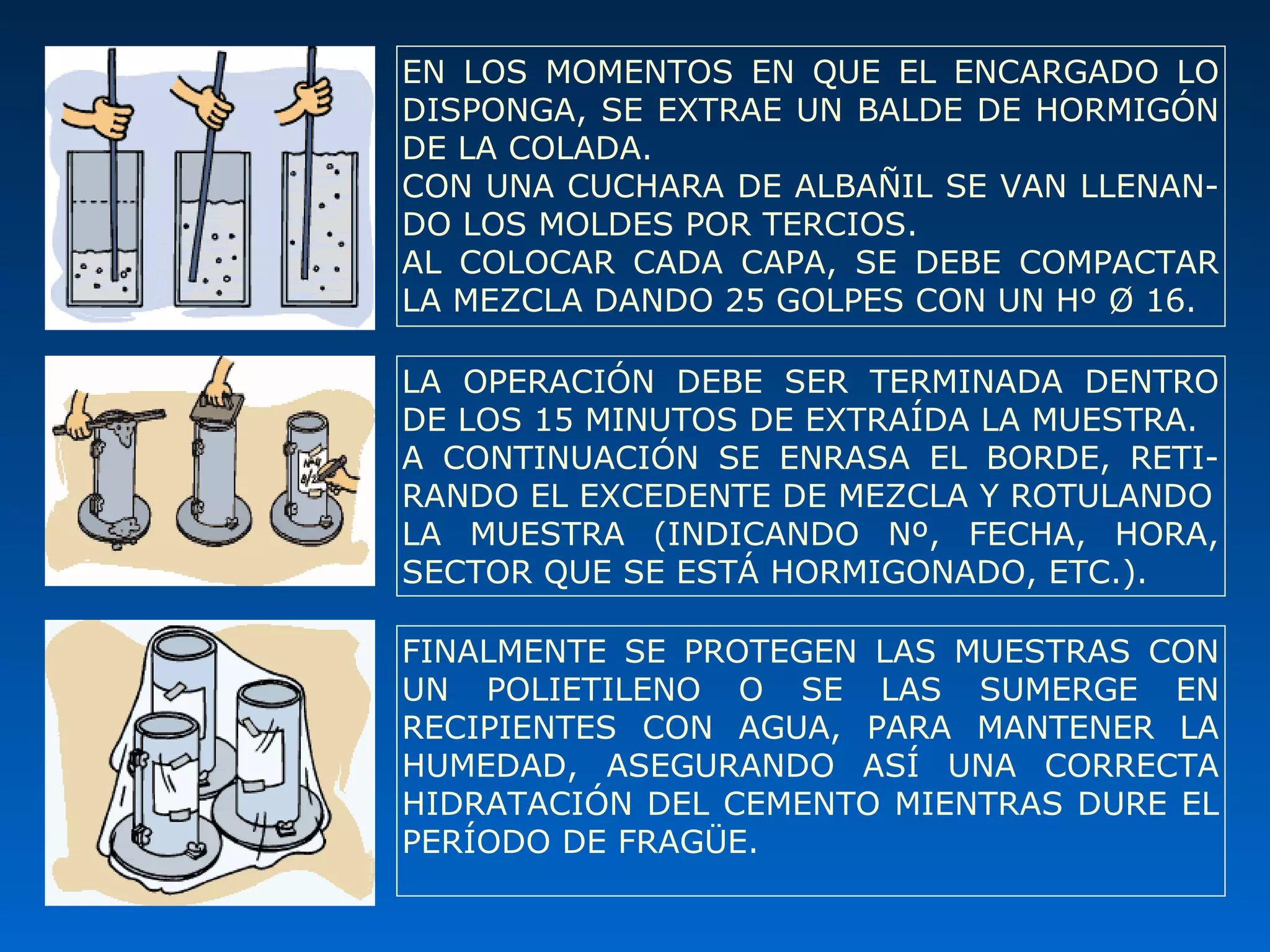

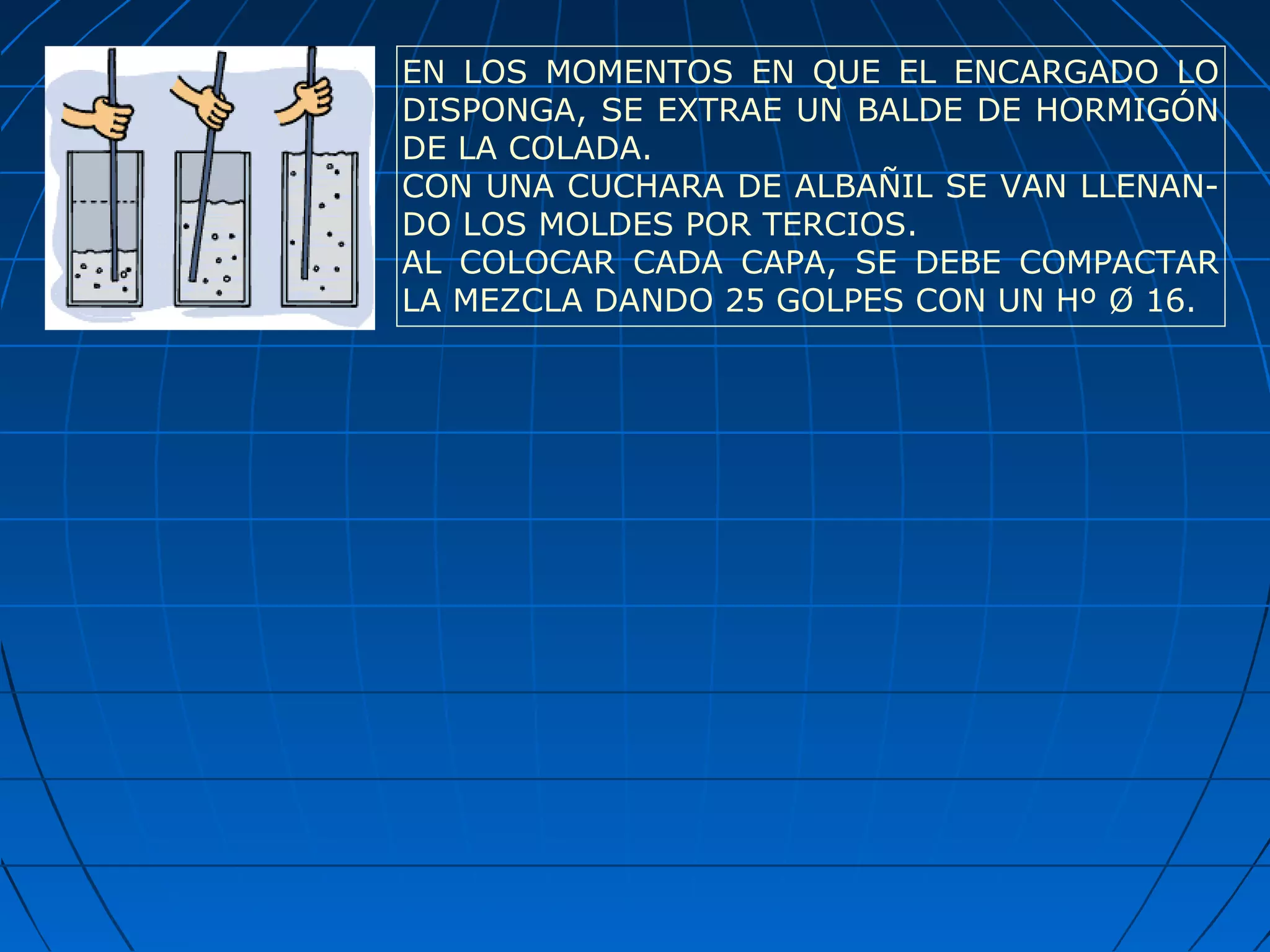

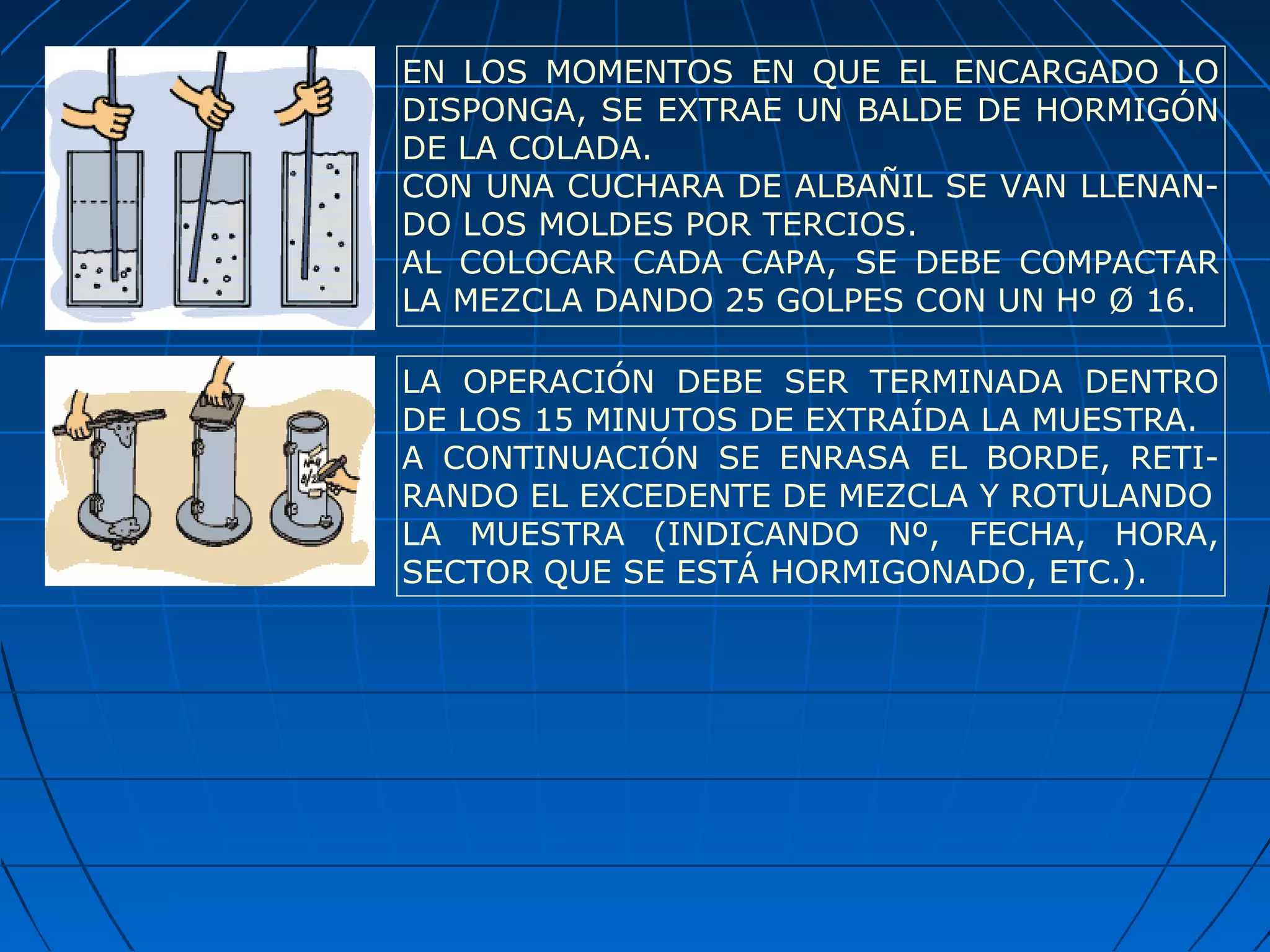

EN LOS MOMENTOS EN QUE EL ENCARGADO LO
DISPONGA, SE EXTRAE UN BALDE DE HORMIGÓN
DE LA COLADA.
CON UNA CUCHARA DE ALBAÑIL SE VAN LLENAN-
DO LOS MOLDES POR TERCIOS.
AL COLOCAR CADA CAPA, SE DEBE COMPACTAR
LA MEZCLA DANDO 25 GOLPES CON UN Hº Ø 16.

LA OPERACIÓN DEBE SER TERMINADA DENTRO
DE LOS 15 MINUTOS DE EXTRAÍDA LA MUESTRA.
A CONTINUACIÓN SE ENRASA EL BORDE, RETI-
RANDO EL EXCEDENTE DE MEZCLA Y ROTULANDO
LA MUESTRA (INDICANDO Nº, FECHA, HORA,
SECTOR QUE SE ESTÁ HORMIGONADO, ETC.).
DE LA COLADA.

FINALMENTE SE PROTEGEN LAS MUESTRAS CON
UN POLIETILENO O SE LAS SUMERGE EN
RECIPIENTES CON AGUA, PARA MANTENER LA
HUMEDAD, ASEGURANDO ASÍ UNA CORRECTA
HIDRATACIÓN DEL CEMENTO MIENTRAS DURE EL
PERÍODO DE FRAGÜE.
LA OPERACIÓN DEBE SER TERMINADA DENTRO
DE LOS 15 MINUTOS DE EXTRAÍDA LA MUESTRA.
A CONTINUACIÓN SE ENRASA EL BORDE, RETI-
RANDO EL EXCEDENTE DE MEZCLA Y ROTULANDO
LA MUESTRA (INDICANDO Nº, FECHA, HORA,
SECTOR QUE SE ESTÁ HORMIGONADO, ETC.).
DE LA COLADA.

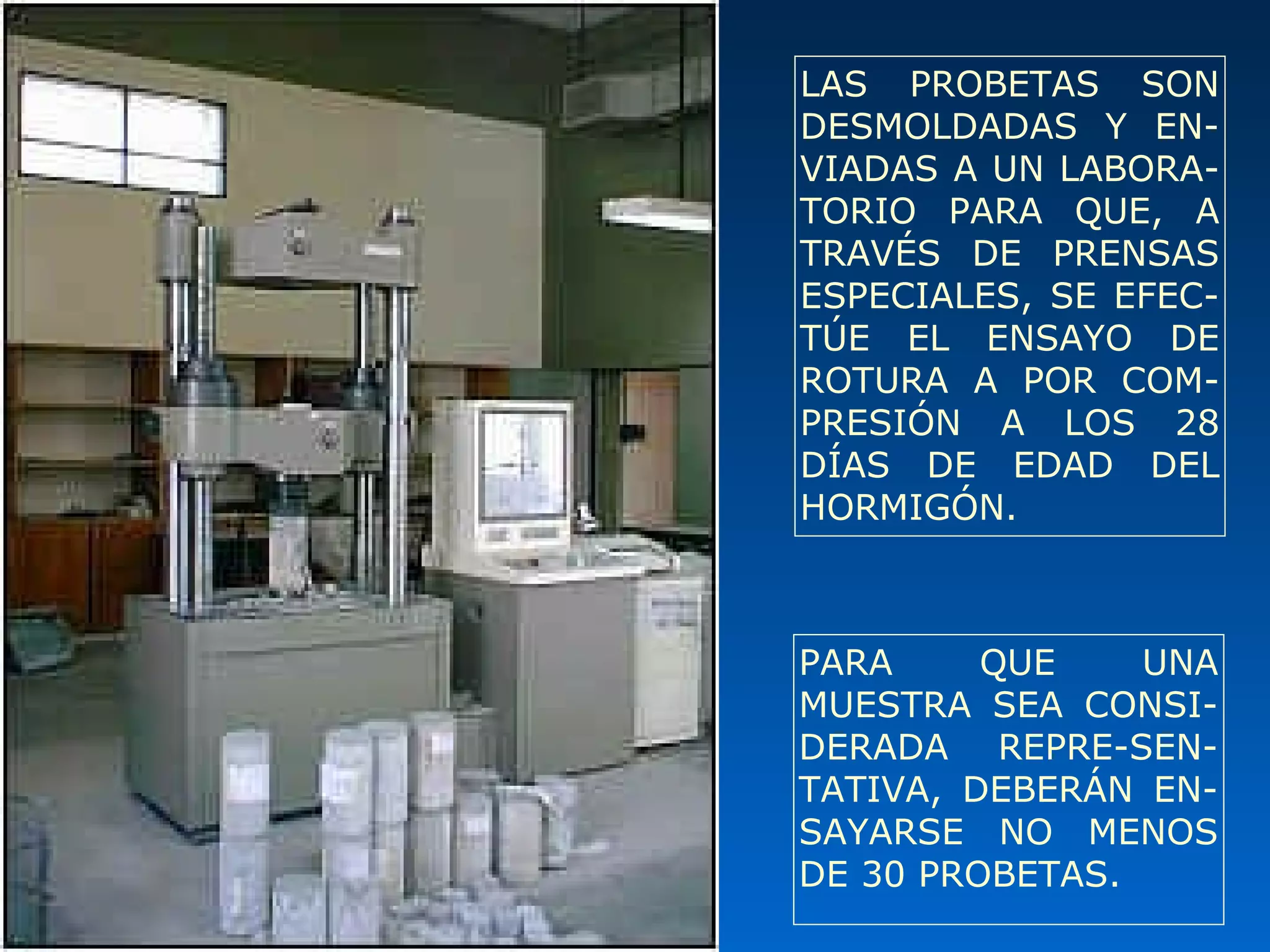

LAS PROBETAS SON
DESMOLDADAS Y EN-
VIADAS A UN LABORA-
TORIO PARA QUE, A
TRAVÉS DE PRENSAS
ESPECIALES, SE EFEC-
TÚE EL ENSAYO DE
ROTURA A POR COM-
PRESIÓN A LOS 28
DÍAS DE EDAD DEL
HORMIGÓN.
PARA QUE UNA
MUESTRA SEA CONSI-
DERADA REPRE-SEN-
TATIVA, DEBERÁN EN-
SAYARSE NO MENOS
DE 30 PROBETAS.

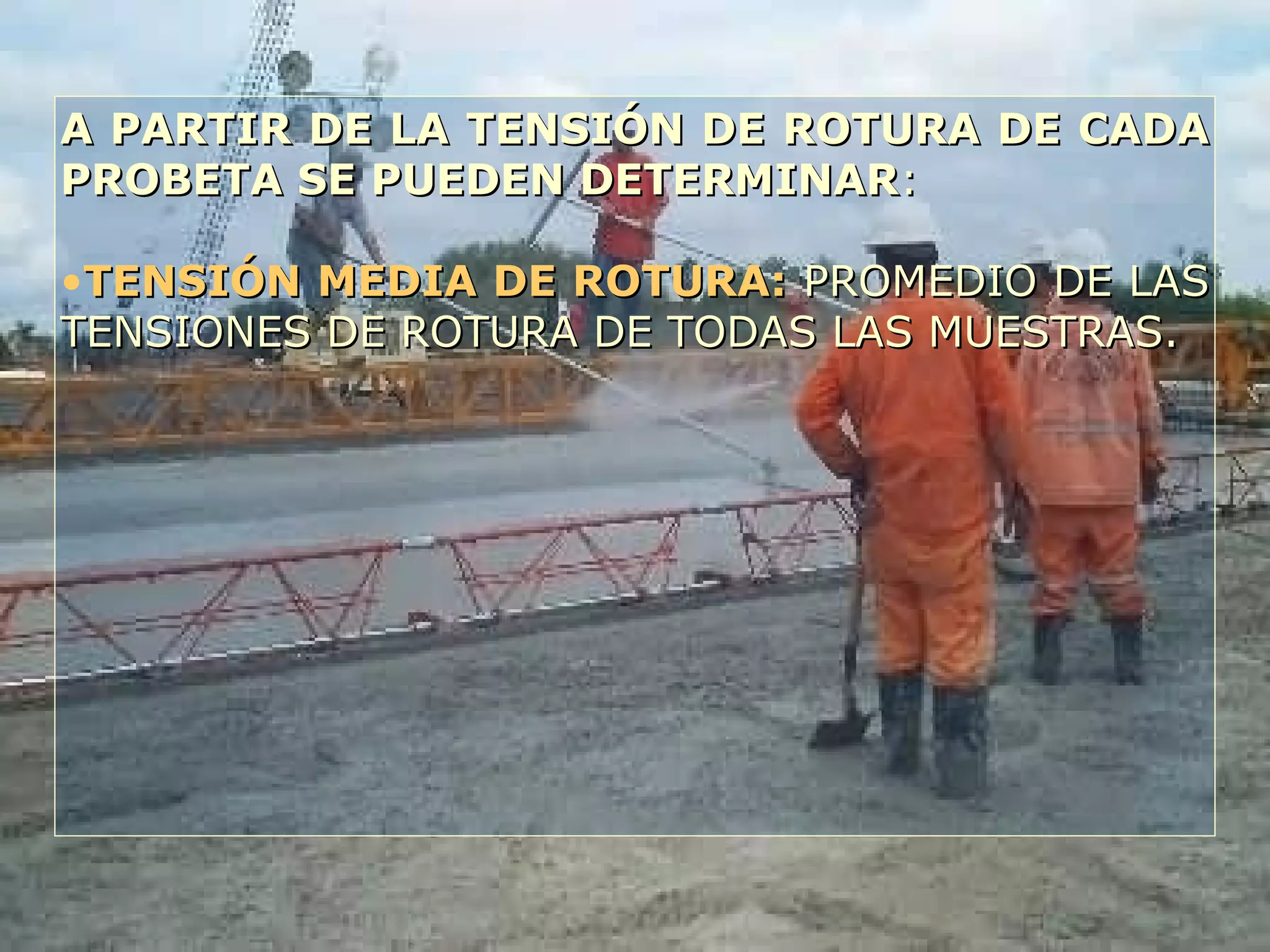

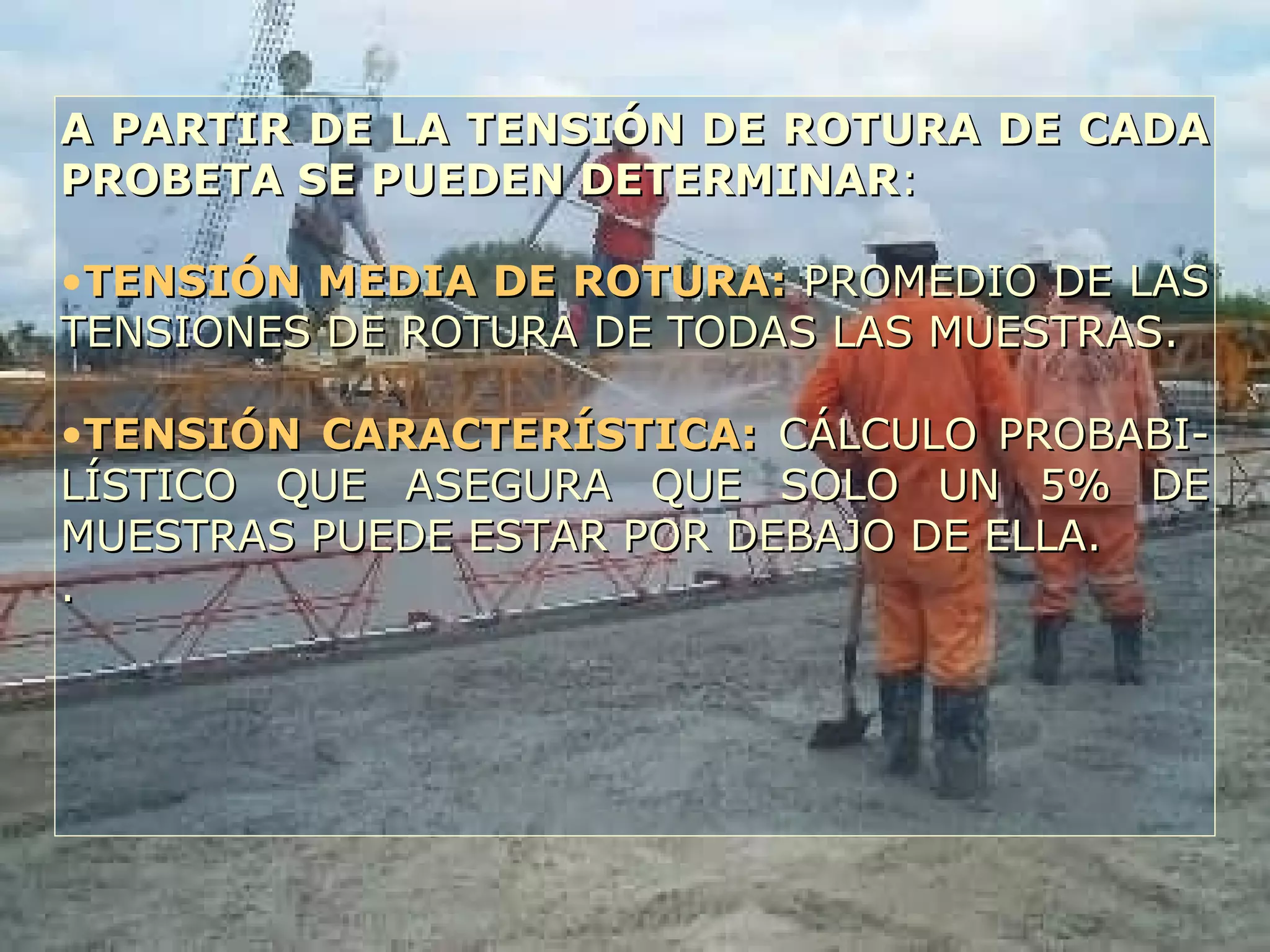

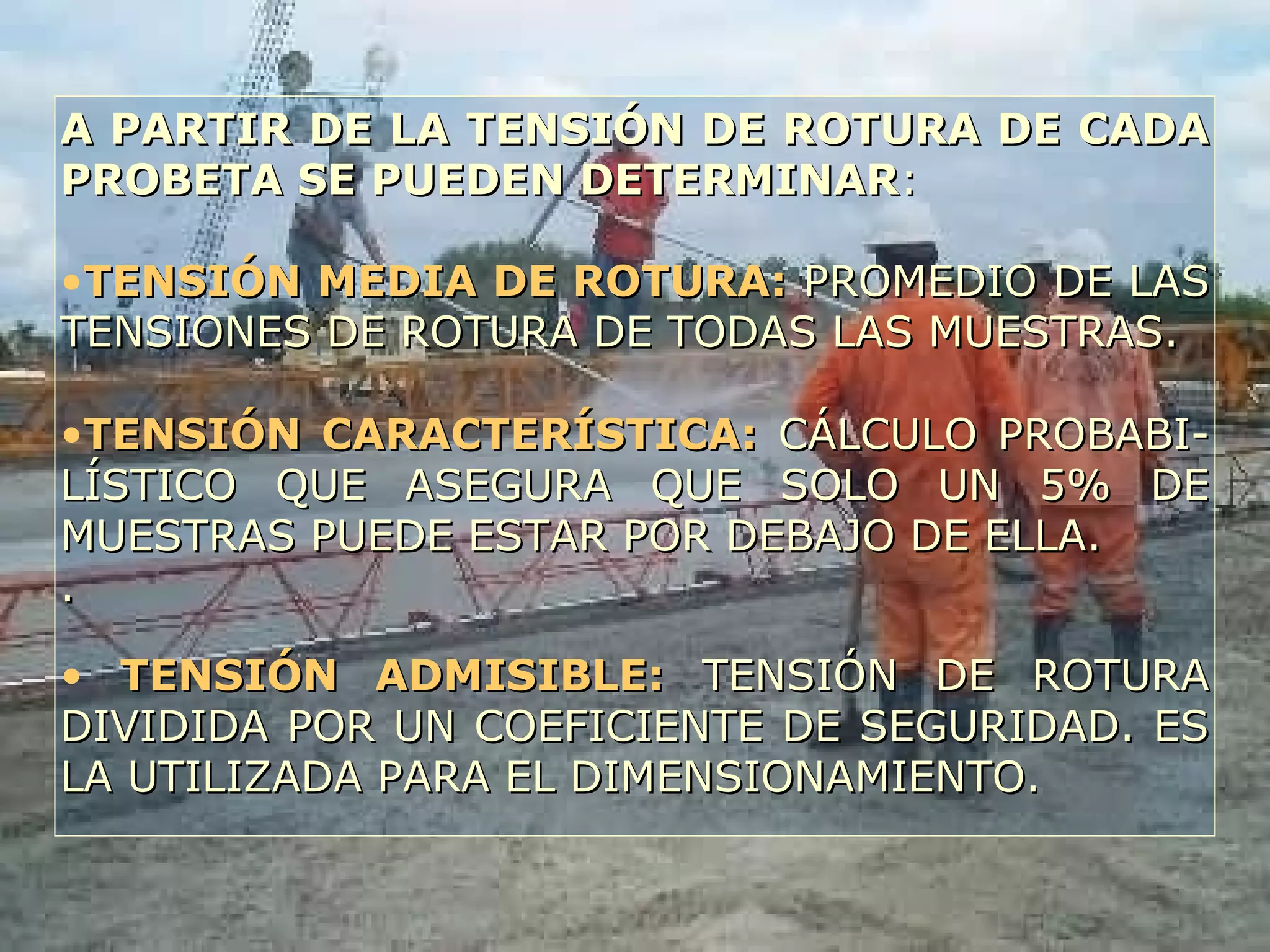

A PARTIR DE LA TENSIÓN DE ROTURA DE CADAA PARTIR DE LA TENSIÓN DE ROTURA DE CADA
PROBETA SE PUEDEN DETERMINARPROBETA SE PUEDEN DETERMINAR::
•TENSIÓN MEDIA DE ROTURA:TENSIÓN MEDIA DE ROTURA: PROMEDIO DE LASPROMEDIO DE LAS
TENSIONES DE ROTURA DE TODAS LAS MUESTRAS.TENSIONES DE ROTURA DE TODAS LAS MUESTRAS.

•TENSIÓN CARACTERÍSTICA:TENSIÓN CARACTERÍSTICA: CÁLCULO PROBABI-CÁLCULO PROBABI-
LÍSTICO QUE ASEGURA QUE SOLO UN 5% DELÍSTICO QUE ASEGURA QUE SOLO UN 5% DE
MUESTRAS PUEDE ESTAR POR DEBAJO DE ELLA.MUESTRAS PUEDE ESTAR POR DEBAJO DE ELLA.
..

•TENSIÓN CARACTERÍSTICA:TENSIÓN CARACTERÍSTICA: CÁLCULO PROBABI-CÁLCULO PROBABI-
LÍSTICO QUE ASEGURA QUE SOLO UN 5% DELÍSTICO QUE ASEGURA QUE SOLO UN 5% DE
MUESTRAS PUEDE ESTAR POR DEBAJO DE ELLA.MUESTRAS PUEDE ESTAR POR DEBAJO DE ELLA.
..
• TENSIÓN ADMISIBLE:TENSIÓN ADMISIBLE: TENSIÓN DE ROTURATENSIÓN DE ROTURA
DIVIDIDA POR UN COEFICIENTE DE SEGURIDAD. ESDIVIDIDA POR UN COEFICIENTE DE SEGURIDAD. ES
LA UTILIZADA PARA EL DIMENSIONAMIENTO.LA UTILIZADA PARA EL DIMENSIONAMIENTO.

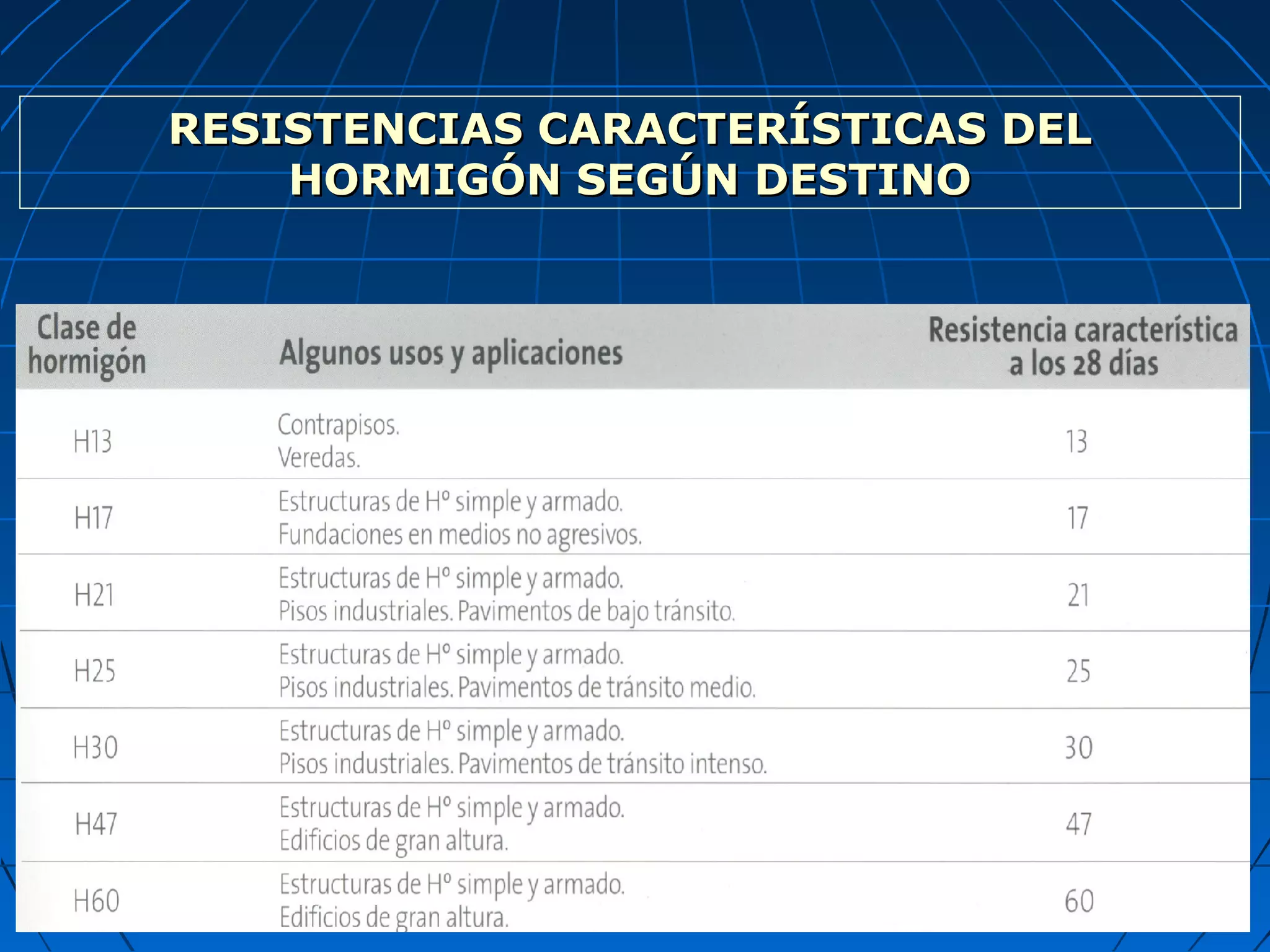

RESISTENCIAS CARACTERÍSTICAS DELRESISTENCIAS CARACTERÍSTICAS DEL
HORMIGÓN SEGÚN DESTINOHORMIGÓN SEGÚN DESTINO


TRABAJABILIDADTRABAJABILIDAD

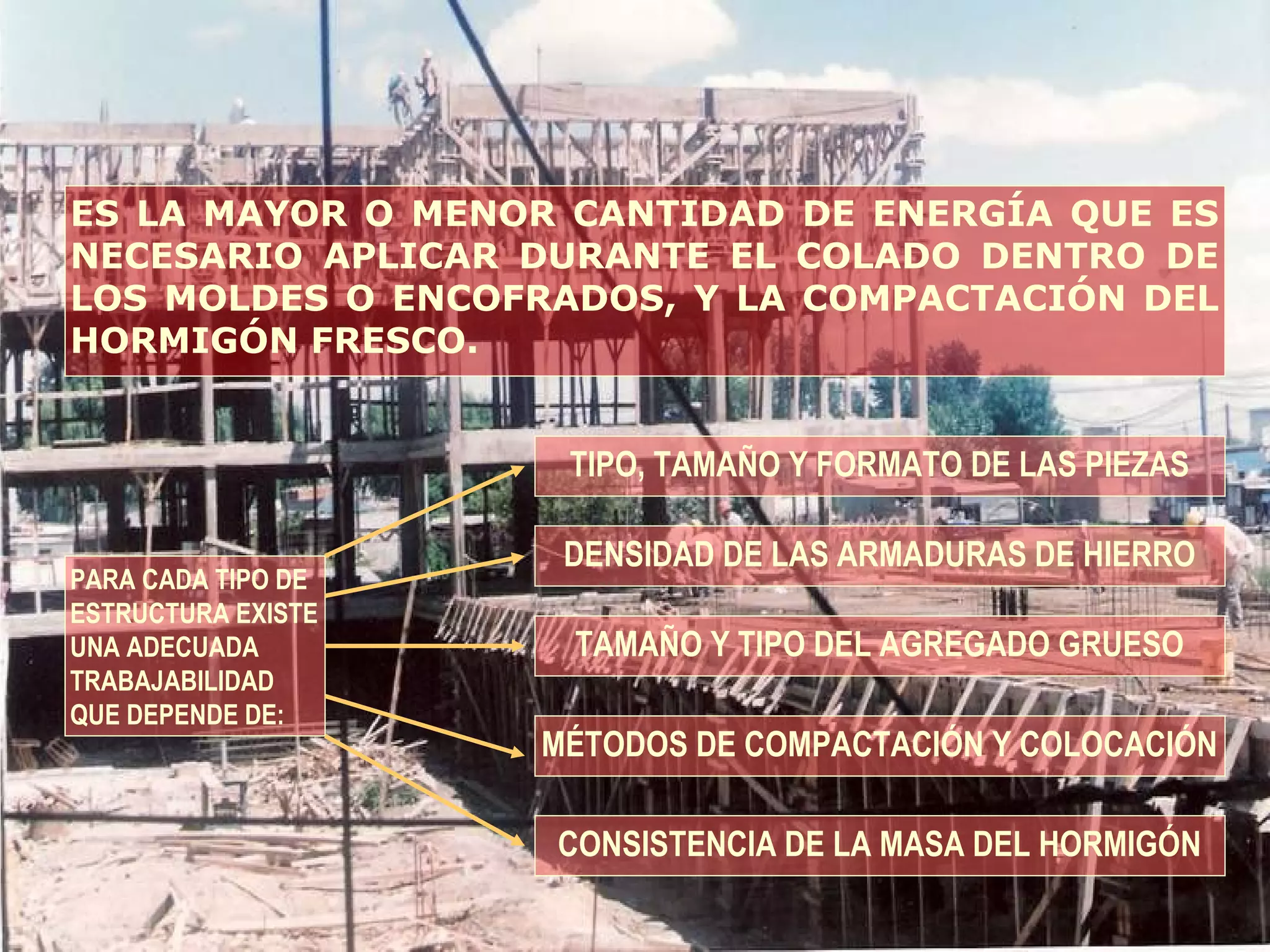

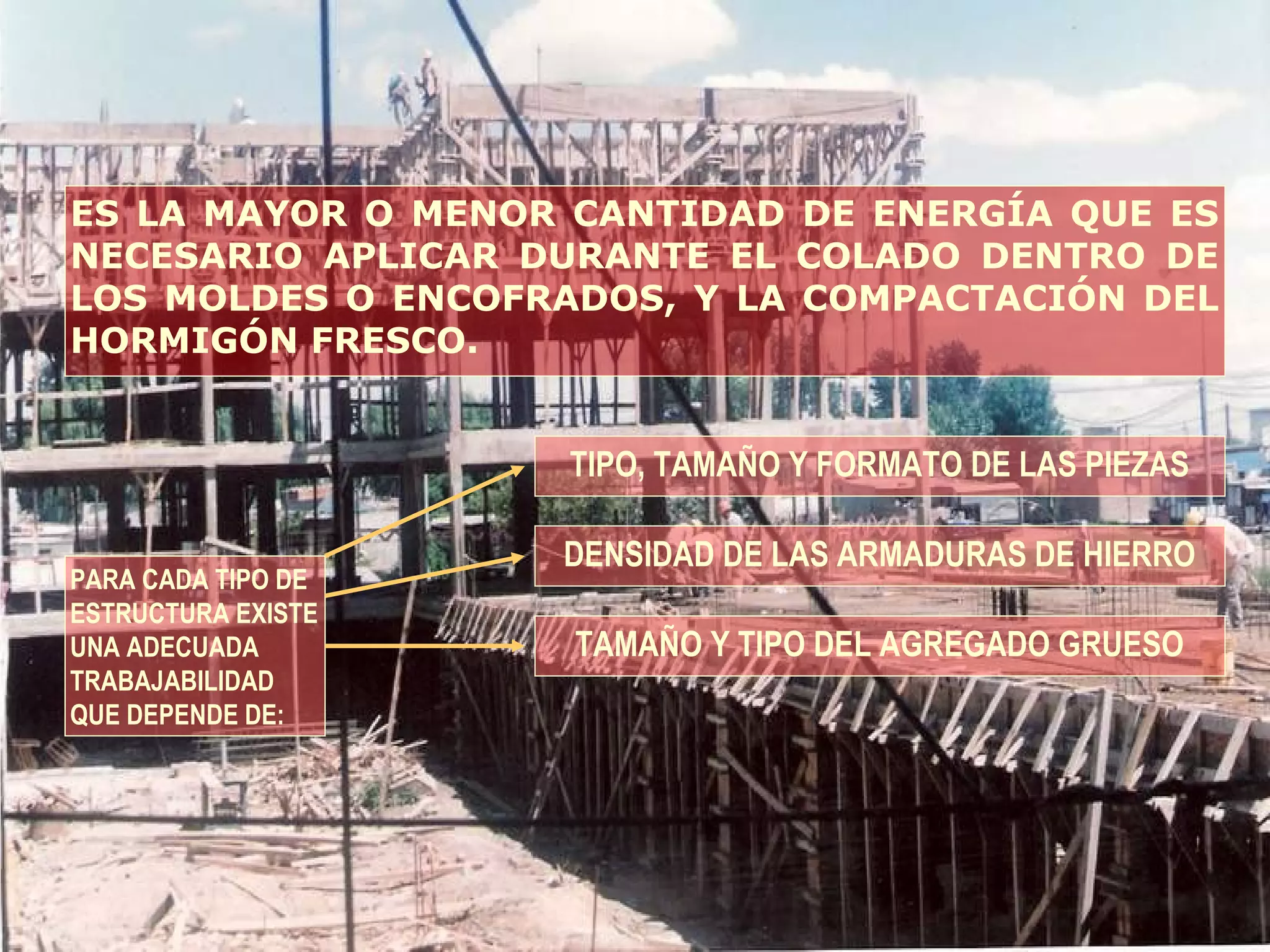

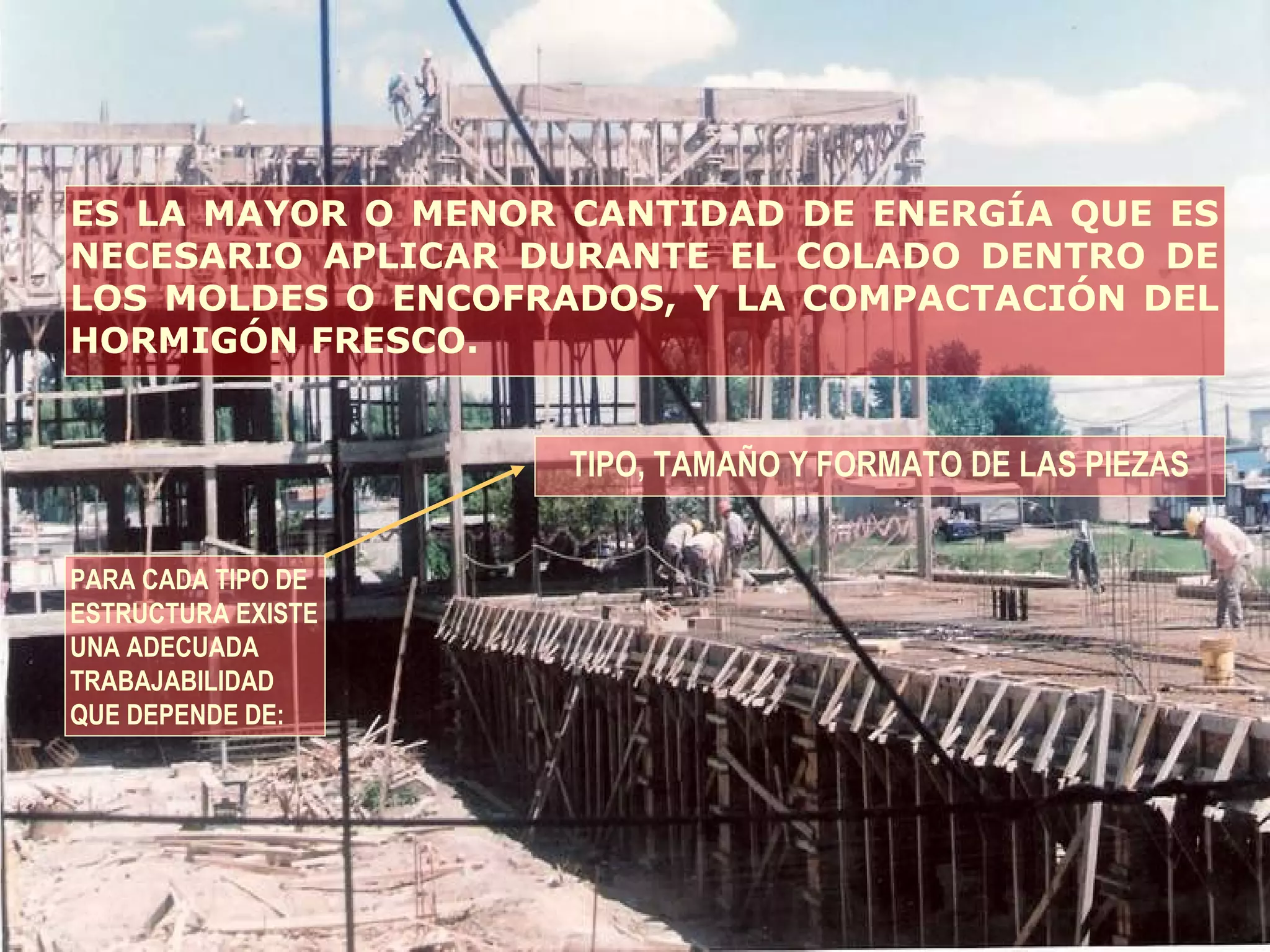

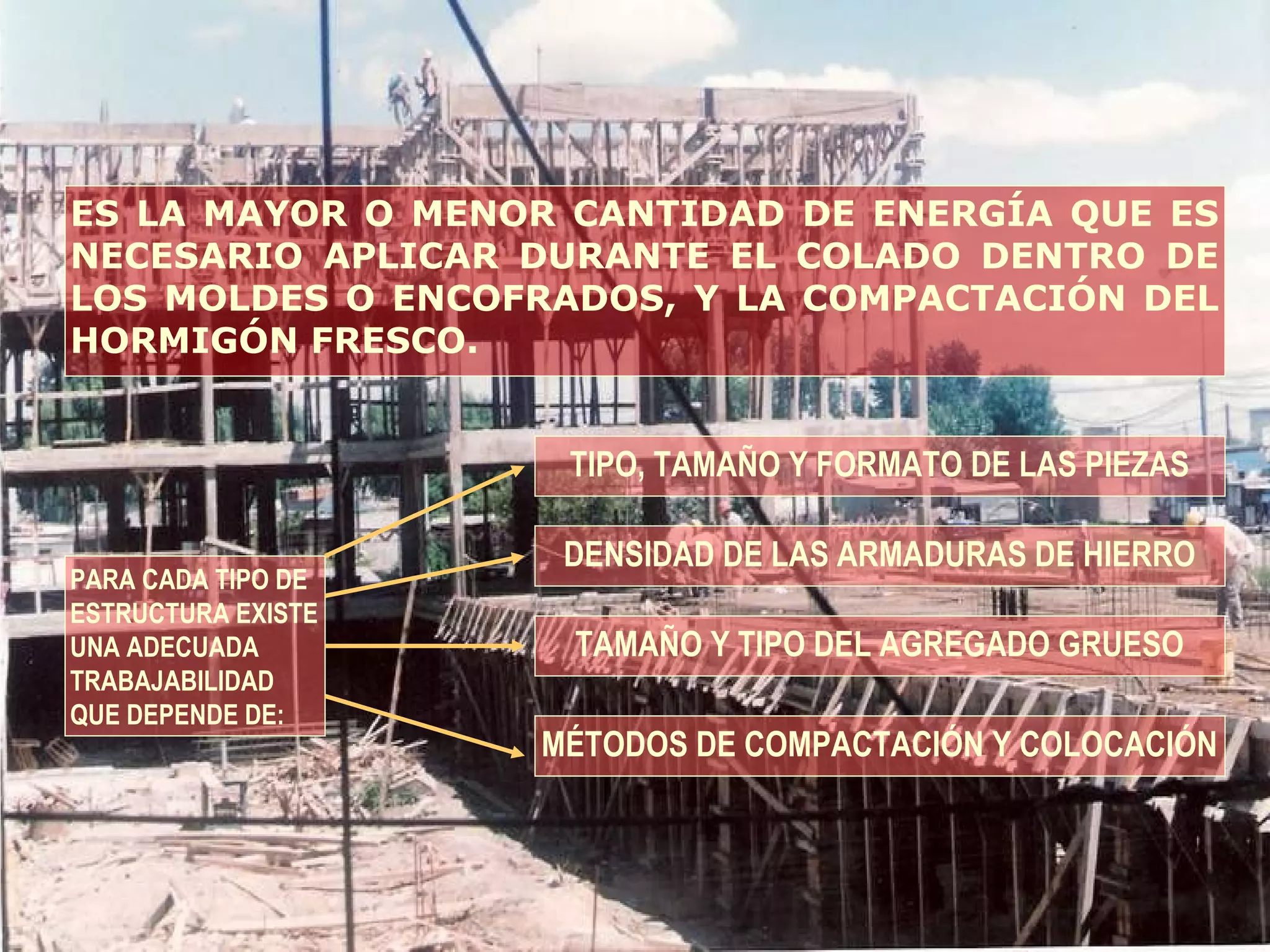

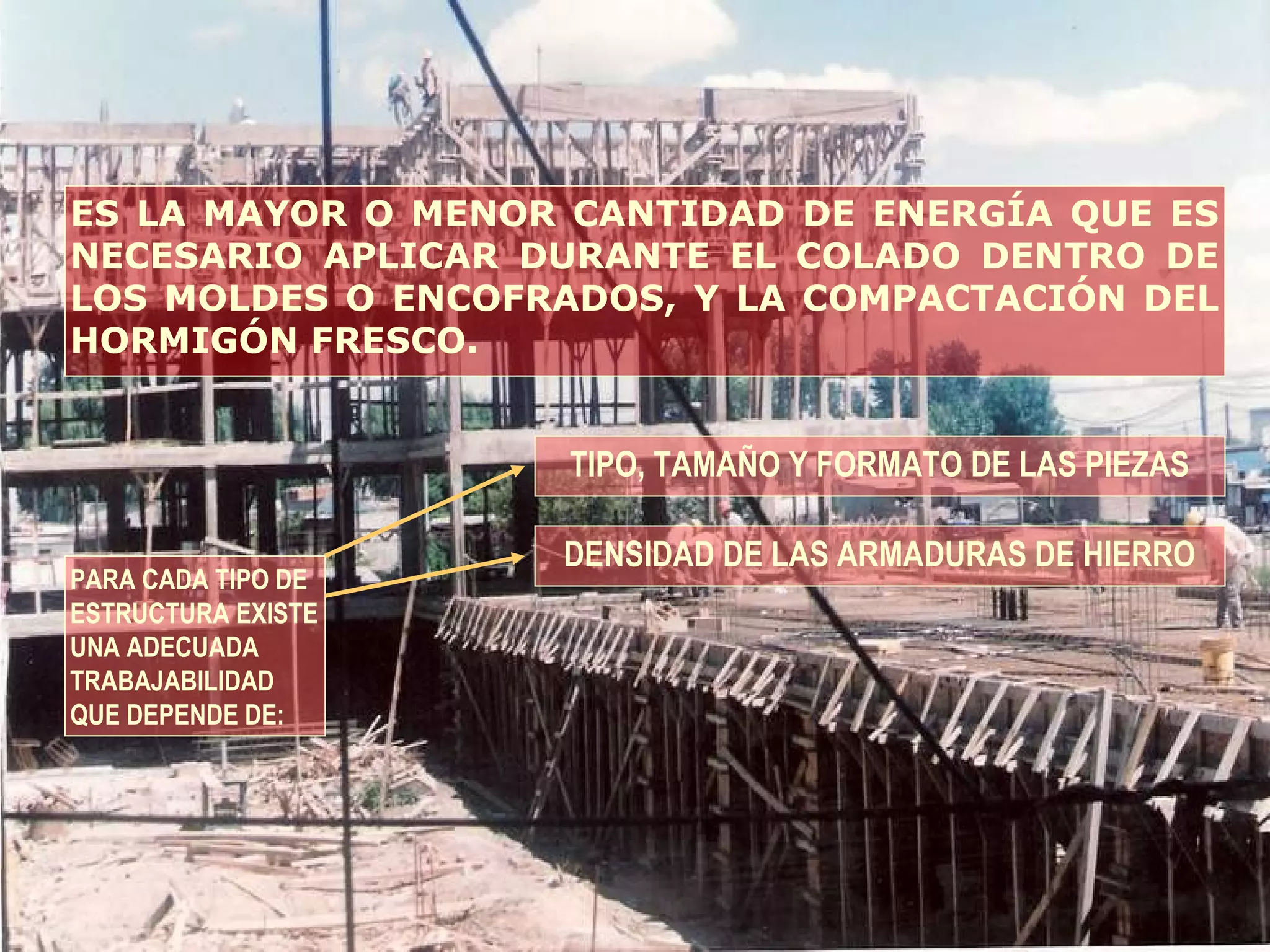

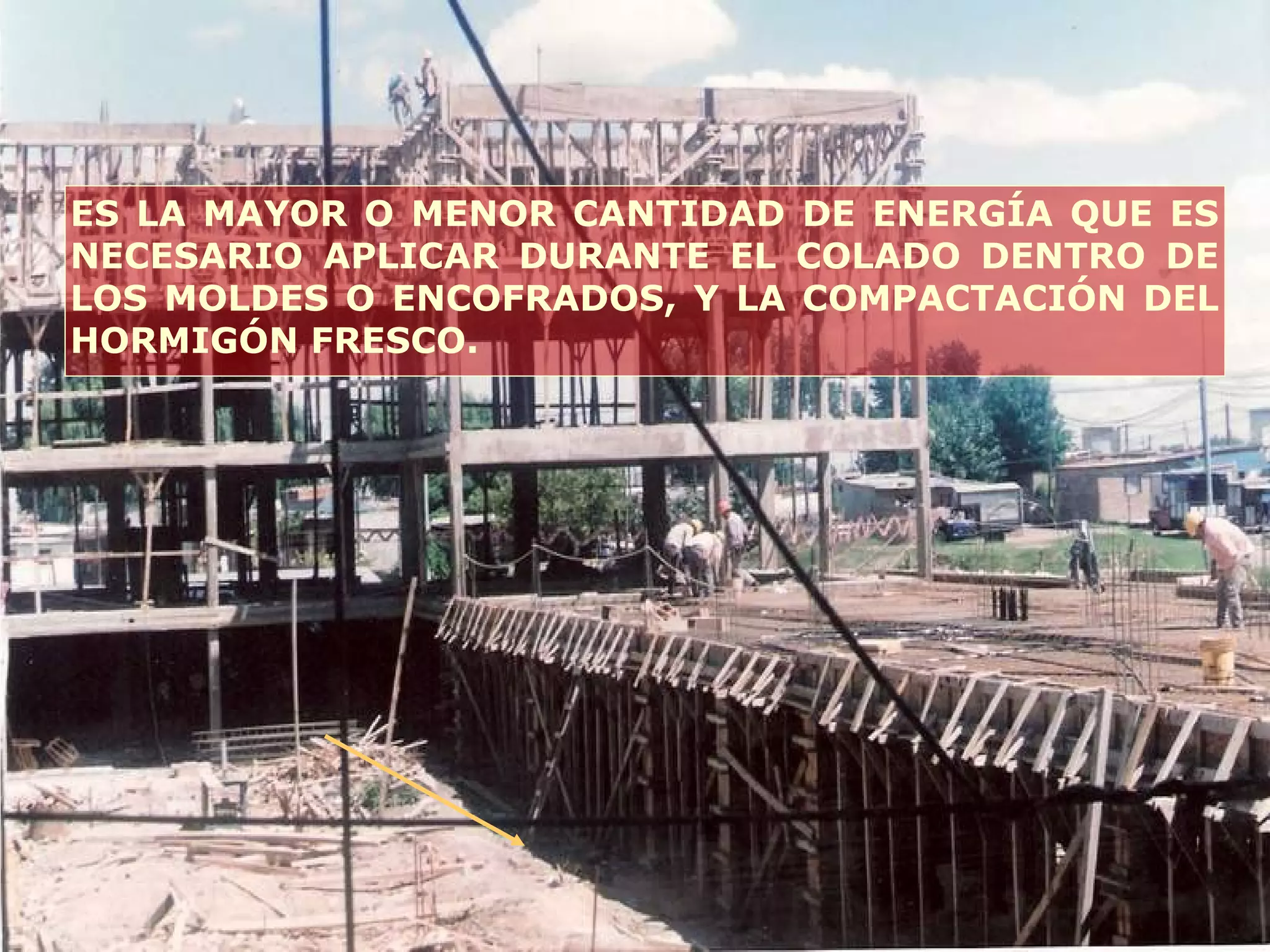

ES LA MAYOR O MENOR CANTIDAD DE ENERGÍA QUE ES
NECESARIO APLICAR DURANTE EL COLADO DENTRO DE
LOS MOLDES O ENCOFRADOS, Y LA COMPACTACIÓN DEL
HORMIGÓN FRESCO.

PARA CADA TIPO DE
ESTRUCTURA EXISTE
UNA ADECUADA
TRABAJABILIDAD
QUE DEPENDE DE:
HORMIGÓN FRESCO.
TIPO, TAMAÑO Y FORMATO DE LAS PIEZAS

PARA CADA TIPO DE
ESTRUCTURA EXISTE
UNA ADECUADA
TRABAJABILIDAD
QUE DEPENDE DE:
HORMIGÓN FRESCO.
DENSIDAD DE LAS ARMADURAS DE HIERRO

PARA CADA TIPO DE
ESTRUCTURA EXISTE
UNA ADECUADA
TRABAJABILIDAD
QUE DEPENDE DE:
HORMIGÓN FRESCO.
TAMAÑO Y TIPO DEL AGREGADO GRUESO

PARA CADA TIPO DE
ESTRUCTURA EXISTE
UNA ADECUADA
TRABAJABILIDAD
QUE DEPENDE DE:
HORMIGÓN FRESCO.
MÉTODOS DE COMPACTACIÓN Y COLOCACIÓN

PARA CADA TIPO DE
ESTRUCTURA EXISTE
UNA ADECUADA
TRABAJABILIDAD
QUE DEPENDE DE:
HORMIGÓN FRESCO.
MÉTODOS DE COMPACTACIÓN Y COLOCACIÓN
CONSISTENCIA DE LA MASA DEL HORMIGÓN


CONSISTENCIACONSISTENCIA

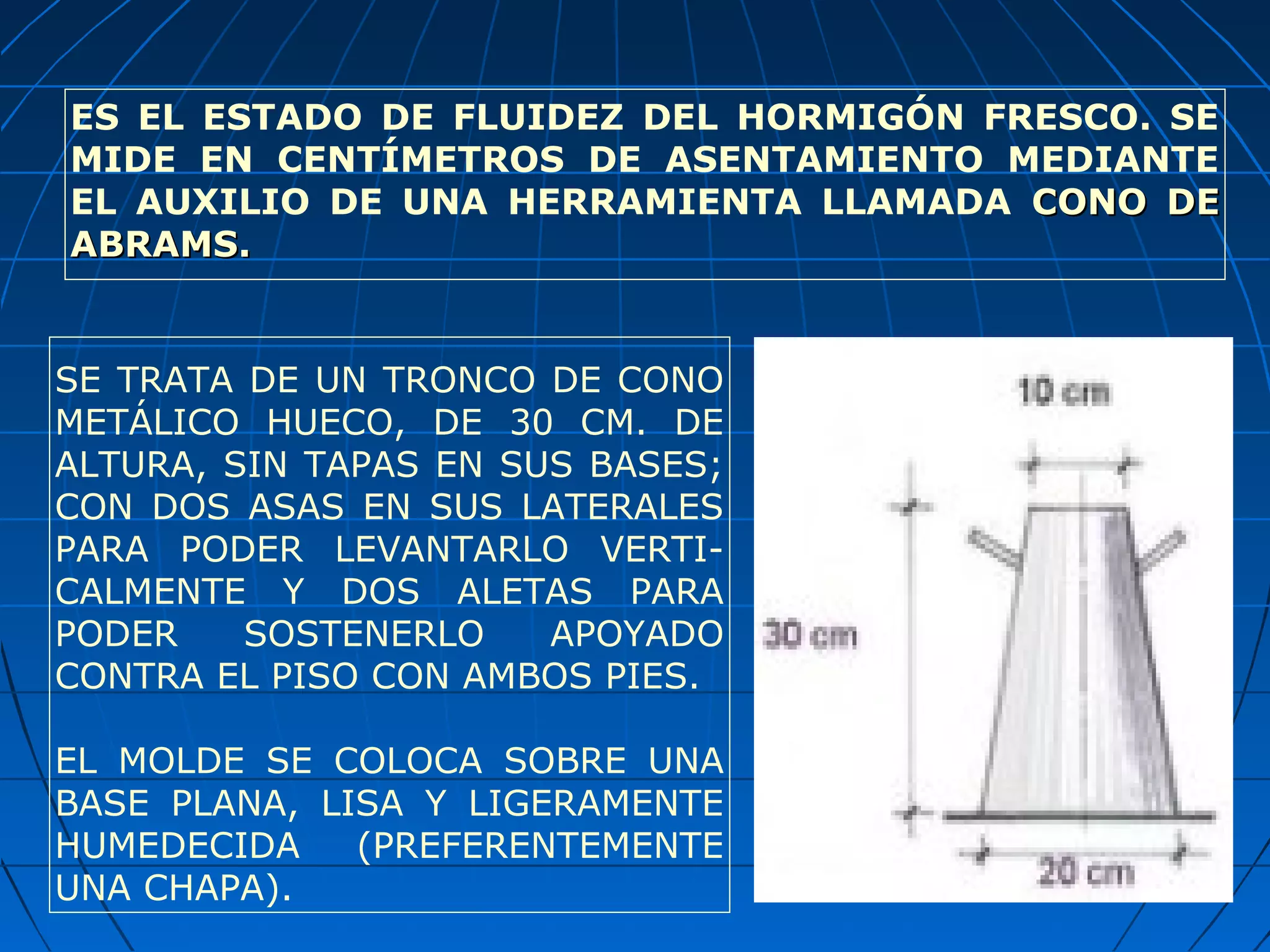

ES EL ESTADO DE FLUIDEZ DEL HORMIGÓN FRESCO. SE
MIDE EN CENTÍMETROS DE ASENTAMIENTO MEDIANTE
EL AUXILIO DE UNA HERRAMIENTA LLAMADA CONO DECONO DE
ABRAMS.ABRAMS.
SE TRATA DE UN TRONCO DE CONO
METÁLICO HUECO, DE 30 CM. DE
ALTURA, SIN TAPAS EN SUS BASES;
CON DOS ASAS EN SUS LATERALES
PARA PODER LEVANTARLO VERTI-
CALMENTE Y DOS ALETAS PARA
PODER SOSTENERLO APOYADO
CONTRA EL PISO CON AMBOS PIES.
EL MOLDE SE COLOCA SOBRE UNA
BASE PLANA, LISA Y LIGERAMENTE
HUMEDECIDA (PREFERENTEMENTE
UNA CHAPA).

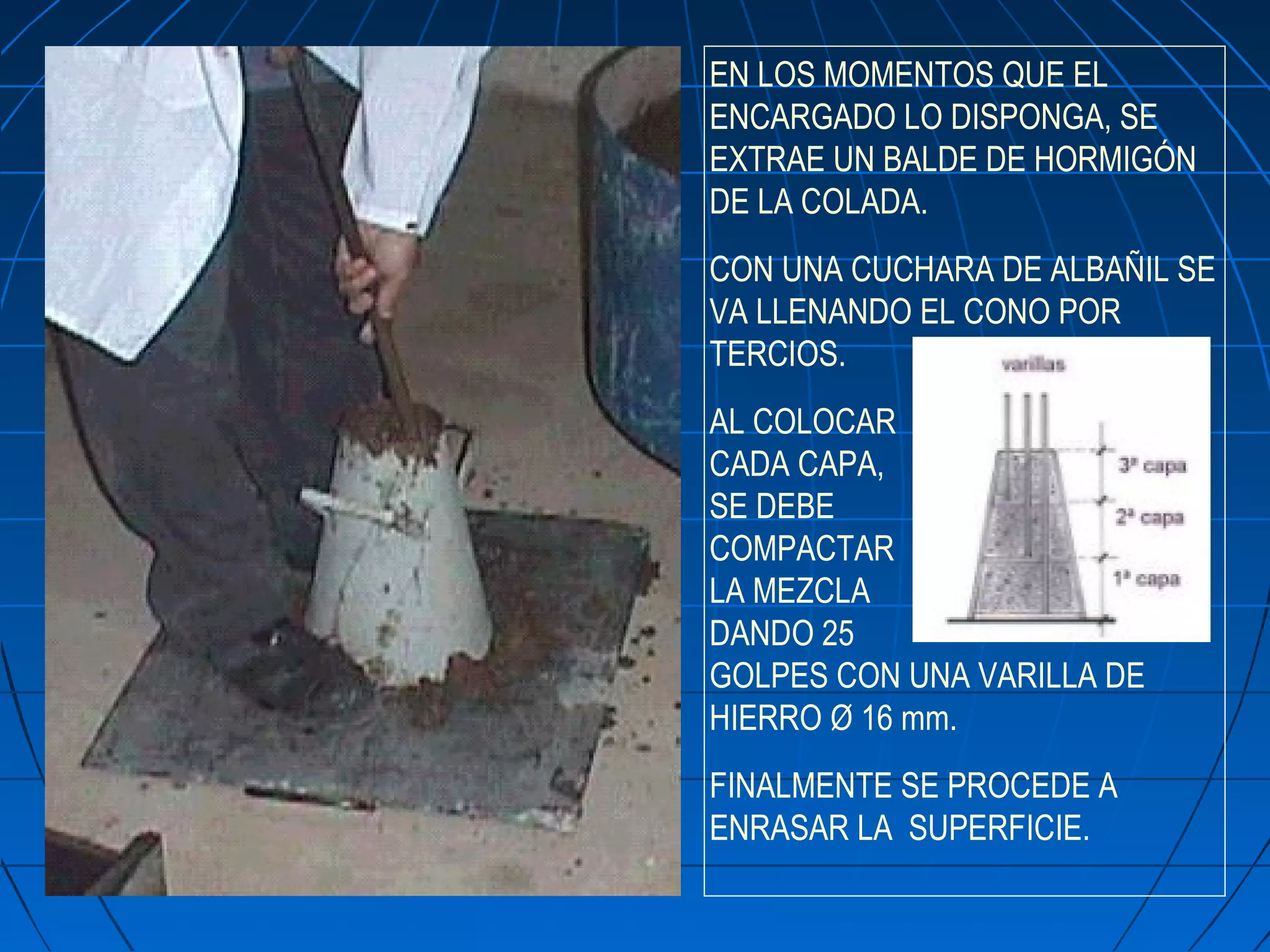

EN LOS MOMENTOS QUE EL
ENCARGADO LO DISPONGA, SE
EXTRAE UN BALDE DE HORMIGÓN
DE LA COLADA.
CON UNA CUCHARA DE ALBAÑIL SE
VA LLENANDO EL CONO POR
TERCIOS.
AL COLOCAR
CADA CAPA,
SE DEBE
COMPACTAR
LA MEZCLA
DANDO 25
GOLPES CON UNA VARILLA DE
HIERRO Ø 16 mm.
FINALMENTE SE PROCEDE A
ENRASAR LA SUPERFICIE.

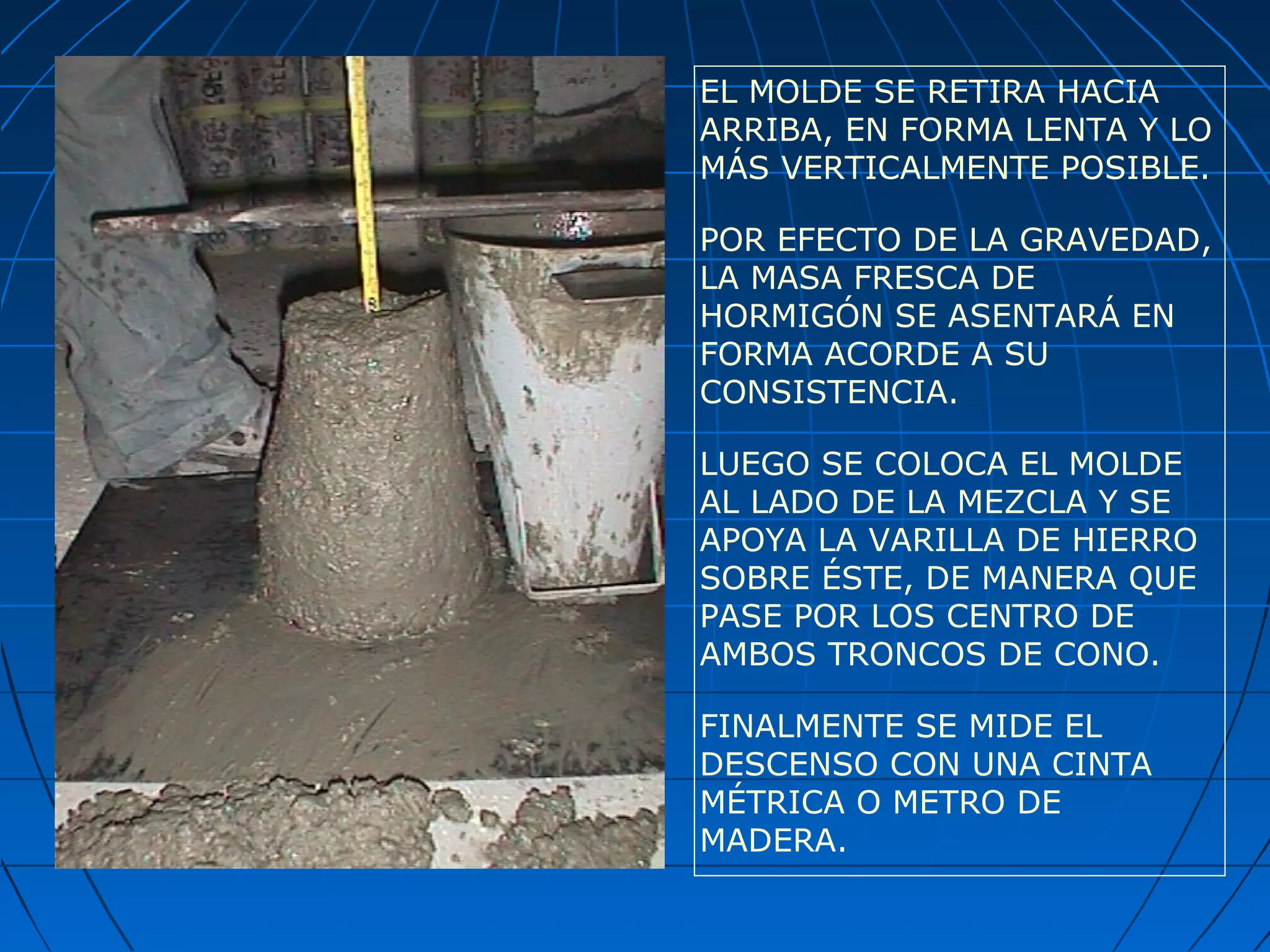

EL MOLDE SE RETIRA HACIA
ARRIBA, EN FORMA LENTA Y LO
MÁS VERTICALMENTE POSIBLE.
POR EFECTO DE LA GRAVEDAD,
LA MASA FRESCA DE
HORMIGÓN SE ASENTARÁ EN
FORMA ACORDE A SU
CONSISTENCIA.
LUEGO SE COLOCA EL MOLDE
AL LADO DE LA MEZCLA Y SE
APOYA LA VARILLA DE HIERRO
SOBRE ÉSTE, DE MANERA QUE
PASE POR LOS CENTRO DE
AMBOS TRONCOS DE CONO.
FINALMENTE SE MIDE EL
DESCENSO CON UNA CINTA
MÉTRICA O METRO DE
MADERA.

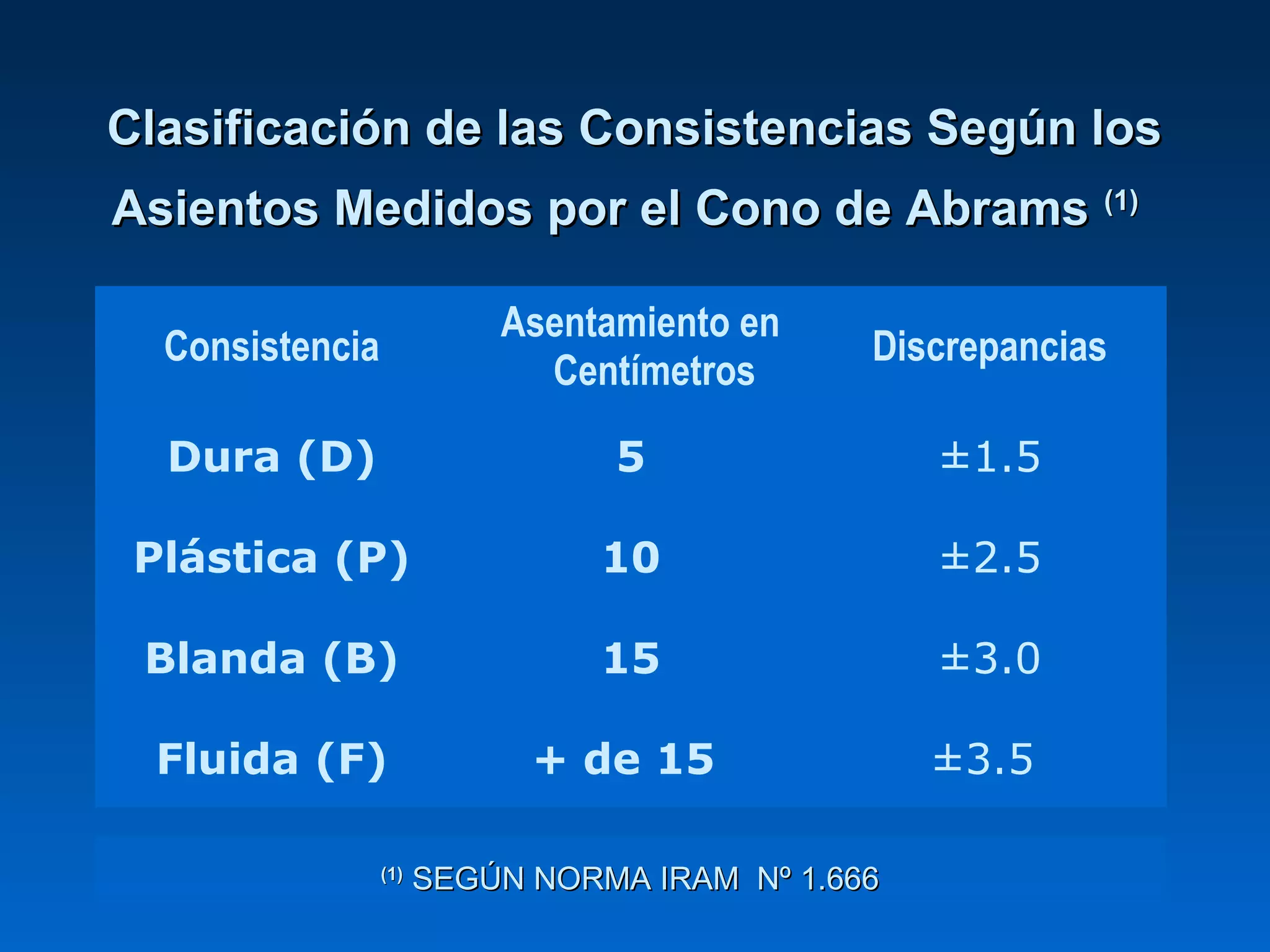

Clasificación de las Consistencias Según losClasificación de las Consistencias Según los
Asientos Medidos por el Cono de AbramsAsientos Medidos por el Cono de Abrams (1)(1)
Consistencia
Asentamiento en
Centímetros
Discrepancias
Dura (D) 5 ±1.5
Plástica (P) 10 ±2.5
Blanda (B) 15 ±3.0
Fluida (F) + de 15 ±3.5
(1)(1)
SEGÚN NORMA IRAM Nº 1.666SEGÚN NORMA IRAM Nº 1.666

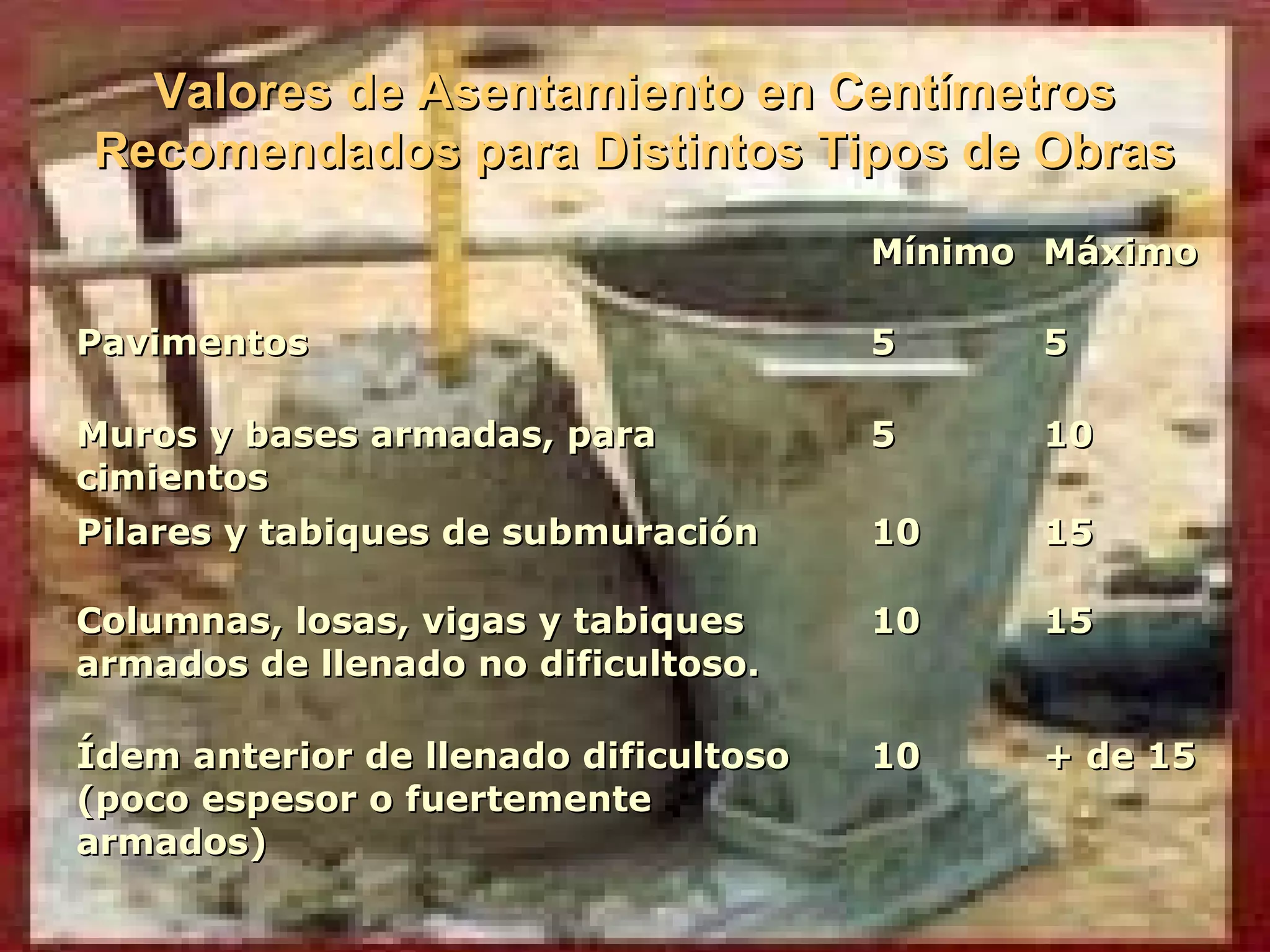

Valores de Asentamiento en CentímetrosValores de Asentamiento en Centímetros
Recomendados para Distintos Tipos de ObrasRecomendados para Distintos Tipos de Obras
MínimoMínimo MáximoMáximo
PavimentosPavimentos 55 55
Muros y bases armadas, paraMuros y bases armadas, para
cimientoscimientos
55 1010
Pilares y tabiques de submuraciónPilares y tabiques de submuración 1010 1515
Columnas, losas, vigas y tabiquesColumnas, losas, vigas y tabiques
armados de llenado no dificultoso.armados de llenado no dificultoso.
1010 1515
Ídem anterior de llenado dificultosoÍdem anterior de llenado dificultoso
(poco espesor o fuertemente(poco espesor o fuertemente
armados)armados)
1010 + de 15+ de 15

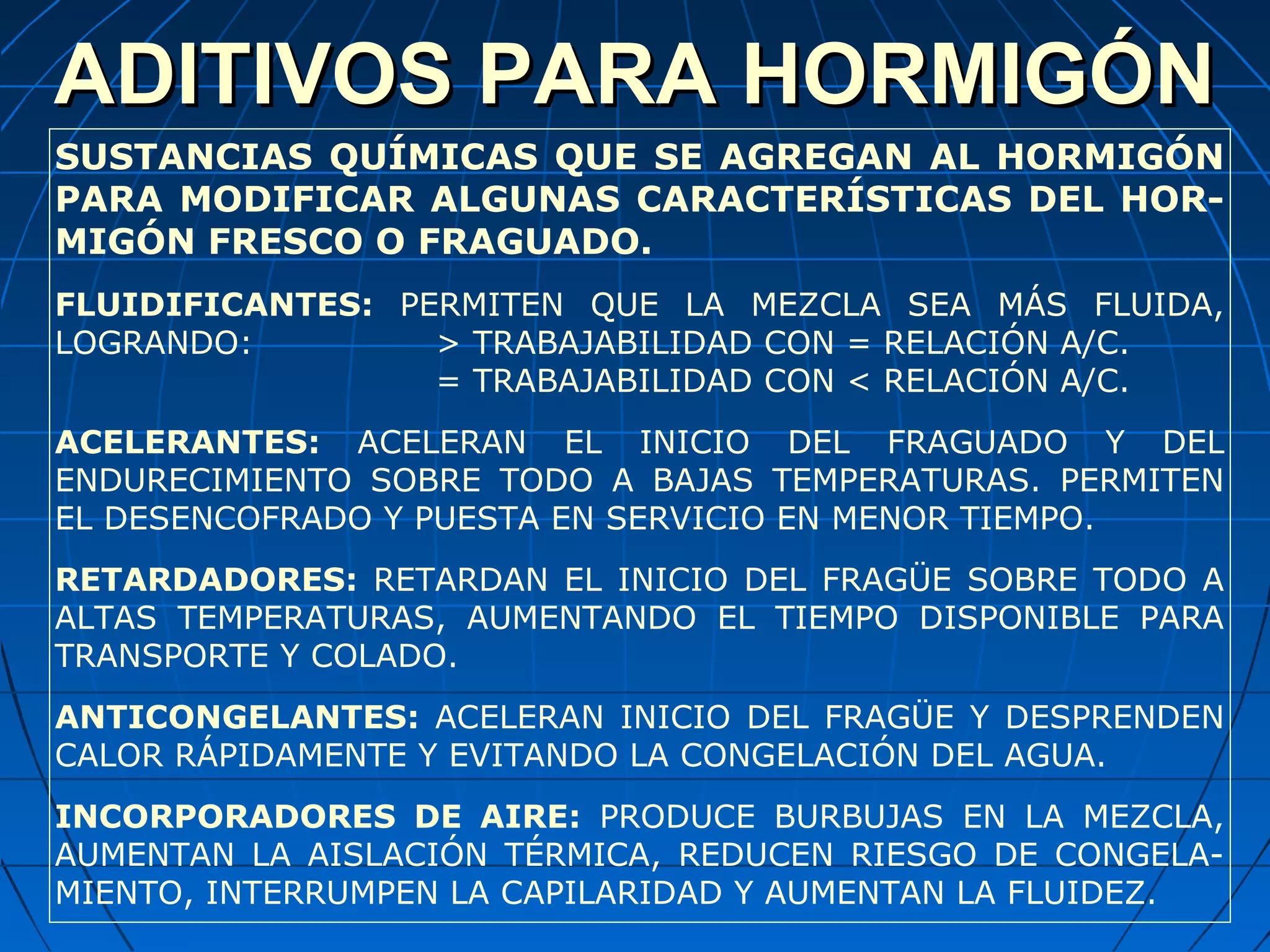

ADITIVOS PARA HORMIGÓNADITIVOS PARA HORMIGÓN
SUSTANCIAS QUÍMICAS QUE SE AGREGAN AL HORMIGÓN
PARA MODIFICAR ALGUNAS CARACTERÍSTICAS DEL HOR-
MIGÓN FRESCO O FRAGUADO.
FLUIDIFICANTES: PERMITEN QUE LA MEZCLA SEA MÁS FLUIDA,
LOGRANDO: > TRABAJABILIDAD CON = RELACIÓN A/C.
= TRABAJABILIDAD CON < RELACIÓN A/C.
ACELERANTES: ACELERAN EL INICIO DEL FRAGUADO Y DEL
ENDURECIMIENTO SOBRE TODO A BAJAS TEMPERATURAS. PERMITEN
EL DESENCOFRADO Y PUESTA EN SERVICIO EN MENOR TIEMPO.
RETARDADORES: RETARDAN EL INICIO DEL FRAGÜE SOBRE TODO A
ALTAS TEMPERATURAS, AUMENTANDO EL TIEMPO DISPONIBLE PARA
TRANSPORTE Y COLADO.
ANTICONGELANTES: ACELERAN INICIO DEL FRAGÜE Y DESPRENDEN
CALOR RÁPIDAMENTE Y EVITANDO LA CONGELACIÓN DEL AGUA.
INCORPORADORES DE AIRE: PRODUCE BURBUJAS EN LA MEZCLA,
AUMENTAN LA AISLACIÓN TÉRMICA, REDUCEN RIESGO DE CONGELA-
MIENTO, INTERRUMPEN LA CAPILARIDAD Y AUMENTAN LA FLUIDEZ.

HORMIGÓN PARA ESTRUCTURASHORMIGÓN PARA ESTRUCTURAS
Fin de la PresentaciónFin de la Presentación
CÁTEDRA DE CONSTRUCCIONES
ARQUITECTOS SARKISSIAN – OLANO – MAZZITELLI
FACULTAD DE ARQUITECTURA – UNIVERSIDAD DE MORÓN
Que nunca lesQue nunca les
pase !!!pase !!!
©©
2.0162.016

Tecnología hormigón

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Tecnología hormigón

Más de construccionesunoydos

Último

Tecnología hormigón
