Este documento contiene instrucciones para resolver varios problemas geométricos utilizando instrumentos como compás y transportador. Incluye problemas para trazar parábolas, triángulos, cuadrados, rectángulos, conos y sus proyecciones, así como trazar figuras geométricas definidas por puntos y segmentos dados.

1. UNAM // FESC
//DCV // GEO I
U3_T4_AA3_Emmanuel Otamendi

2. Circunferencia & Sección
áurea
Resolución de problemas

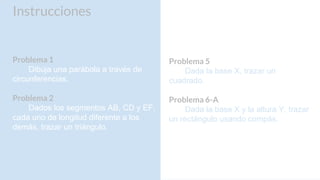

3. Instrucciones
Problema 1
Dibuja una parábola a través de
circunferencias.
Problema 2
Dados los segmentos AB, CD y EF,
cada uno de longitud diferente a los
demás, trazar un triángulo.
Problema 5
Dada la base X, trazar un
cuadrado.
Problema 6-A
Dada la base X y la altura Y, trazar
un rectángulo usando compás.

4. Resolución de problemas en ledger

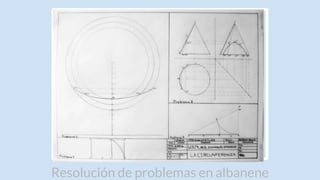

5. Resolución de problemas en albanene

6. Problema 2
Trazar un cono en la montea con sus
proyecciones.
Levantar una vertical i1 en la
proyección V y trazar sus proyecciones.
Apoyado en i1 en la proyección X
encontrar B2 y B3 girarlos a la
proyección Z.
En la proyección Y trazar una generatriz
y proyectarla en las proyecciones Z yX
Trazar la hipérbola cruzando b4, i2, i1,
i3 y terminando en b5
Problema 1
Trazar Una recta AB con una
perpendicular de 14 cm en la media.
En el punto 14 de la perpendicular
encontrar C.
Haciendo eje en C trazar una
circunferencia C1 de radio 7cm, 8cm y
9cm
Trazar paralelas a AB a 7, 8 y 9 cm
encontrando P1, PB2, PA2, PB3 Y PA3
en los cruces con las circunferencias.
Unir los puntos P con el cronógrafo

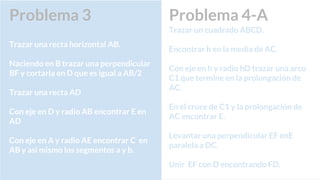

7. Problema 4-A
Trazar un cuadrado ABCD.
Encontrar h en la media de AC.
Con eje en h y radio hD trazar una arco
C1 que termine en la prolongación de
AC.
En el cruce de C1 y la prolongación de
AC encontrar E.
Levantar una perpendicular EF enE
paralela a DC.
Unir EF con D encontrando FD.
Problema 3
Trazar una recta horizontal AB.
Naciendo en B trazar una perpendicular
BF y cortarla en D que es igual a AB/2
Trazar una recta AD
Con eje en D y radio AB encontrar E en
AD
Con eje en A y radio AE encontrar C en
AB y asi mismo los segmentos a y b.
