El documento describe varios ángulos y medidas anatómicas del hombro, codo y antebrazo. Incluye ángulos como el ángulo humeral, ángulo cubital y ángulo de Baumann, así como medidas como el índice radiocubital distal, diástasis radiocubital y longitud del cubito. El propósito es proporcionar una referencia de los valores normales de estas mediciones anatómicas.

1. DR. JESUS HERNANDEZ SANCHEZ
R2TYO

2. ANGULO DE LA PALETA
HUMERAL
 “Angulo
humerotroclear”
 “Angulo
condilohumeral”
 Eje diafisario del
humero
 Eje longitudinal de
la paleta humeral
 Valor normal 45°

3. ANGULO DE LA CAVIDAD
SIGMOIDEA DEL CUBITO
 Eje diafisario
longitudinal del
cubito
 Plano de entrada de
la cavidad (borde
anterior a posterior)
 Valor normal 45°

4. CUBITO VALGO
FISIOLOGICO
 “Angulo braquial”
 Eje diafisario del
humero
 Eje diafisario del
cubito
 170° (hombre)
 160° (mujeres)

5. ANGULO DE ACARREO
 “Angulo de Fick”
 Eje longitudinal del
humero
 Eje longitudinal del
cubito
 Posicion:
 Rotacion lateral del
hombro
 Extension completa del
codo
 Supinacion del antebrazo
 Mayor (mujeres)
 Se altera en Fx
supracondileas de
humero

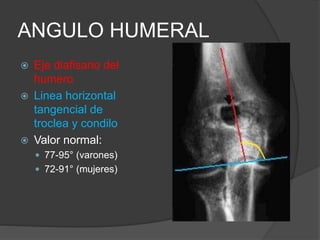

6. ANGULO HUMERAL
 Eje diafisario del
humero
 Linea horizontal
tangencial de
troclea y condilo
 Valor normal:
 77-95° (varones)
 72-91° (mujeres)

7. ANGULO CUBITAL
 Linea horizontal
tangencial de
troclea y condilo
 Eje diafisario de
cubito
 Valor normal:
 74-99° (varones)
 72-93° (mujeres)

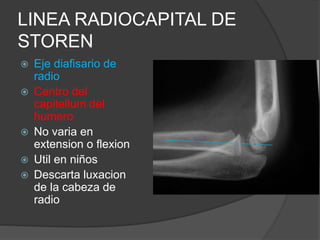

8. LINEA RADIOCAPITAL DE
STOREN
 Eje diafisario de
radio
 Centro del
capitellum del
humero
 No varia en
extension o flexion
 Util en niños
 Descarta luxacion
de la cabeza de
radio

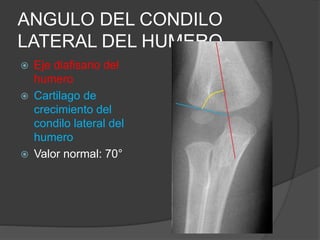

9. ANGULO DEL CONDILO
LATERAL DEL HUMERO
 Eje diafisario del
humero
 Cartilago de
crecimiento del
condilo lateral del
humero
 Valor normal: 70°

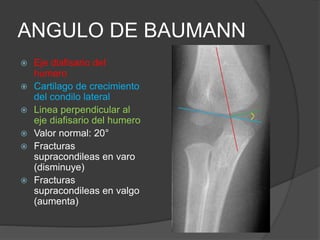

10. ANGULO DE BAUMANN
 Eje diafisario del
humero
 Cartilago de crecimiento
del condilo lateral
 Linea perpendicular al
eje diafisario del humero
 Valor normal: 20°
 Fracturas
supracondileas en varo
(disminuye)
 Fracturas
supracondileas en valgo
(aumenta)

11. CLASIFICACION DE
O’BRIEN
 Inclinacion o
basculacion de la
cabeza del radio en
relacion con la
horizontal
 Linea de la epifisis
proximal del radio
 Linea horizontal
 Grado 1 (menor 30°)
 Grado 2 (30-60°)
 Grado 3 (mayor 60°)

12. CLASIFICACION DE
JUDET
 Fracturas del cuello del
radio
 Grado 1 (no hay
desalojamiento)
 Grado 2 (desalojamiento
moderado menos 50% y
angulacion menor 35°)
 Grado 3 (desalojamiento
mayor 50% y angulacion
hasta 60°)
 Grado 4 (angulacion
mayor 60° y perdida de
contacto entre fragmentos)

13. SIGNO DE ARQUEAMIENTO
CUBITAL DE LINCOLN Y
MUBARAK
 Luxacion o
subluxacion de la
cabeza radial
 Linea recta de la
cortical dorsaldel
cubito desde
olecranon hasta
metafisis distal
 Es positivo con un
arqueamiento mayor
de 0.01mm

14. SIGNO DE ARQUEAMIENTO
DEL RADIO DE SCHEMITSCH
Y RICHARDS
 Linea de la
tuberosidad bicipital
hasta metafisis
distal
 Linea perpendicular
en el sitio de
maxima curvatura
 A (mm) = X/Y x 100

16. INCLINACION DE LA
SUPERFICIE ARTICULAR
DISTAL DEL RADIO
 En plano frontal se
inclina hacia cubital
y su valor normal
15-30°
 En plano sagital se
inclina hacia palmar
y su valor normal
10°

17. METODO DE LUSTED Y
KEATS
 Eje de la superficie
articular del radio
 Eje diafisario del radio
 En AP es de 82°
(varones) y 84°
(mujeres)
 En lateral es de 84°
(varones) y 87°
(mujeres)
 Se alteran (disminuyen)
en fracturas de metafisis
distal del radio
 Es util para la valoracion
postmanipulacion

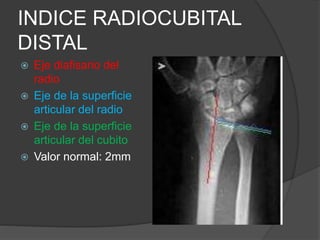

18. INDICE RADIOCUBITAL
DISTAL
 Eje diafisario del
radio
 Eje de la superficie
articular del radio
 Eje de la superficie
articular del cubito
 Valor normal: 2mm

19. ANGULO BIESTILOIDEO
 Linea que une
apofisis estiloides
del radio y cubito
 Linea horizontal
 Valor normal: 10-15°

20. INDICE BIESTILOIDEO
 Lineas tangenciales
al vertice de ambas
apofisis
 Eje diafisario del
radio
 Valor normal 5-
10mm

21. LONGITUD RADIAL DE
SOLARES
 Linea tangencial al
vertice de la apofisis
del radio
 Plano de la
superficie articular
del radio
 Valor normal: 8-
17mm

22. ANGULO DE FISCHER
 Linea horizontal
perpendicular al eje
diafisario del radio y
tangencial a la
superficie articular del
radio
 Linea a la base de la
apofisis estiloides del
cubito
 Cubito corto (15-27°)
 Cubito largo (angulo
negativo)

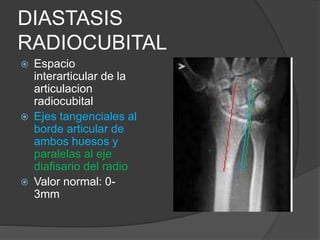

23. DIASTASIS
RADIOCUBITAL
 Espacio
interarticular de la
articulacion
radiocubital
 Ejes tangenciales al
borde articular de
ambos huesos y
paralelas al eje
diafisario del radio
 Valor normal: 0-
3mm

24. LONGITUD DEL CUBITO
 Metodo de Coleman
 Linea horizontal
perpendicular al eje
diafisario del radio
 Linea perpendicular a
la superficie articular
del cubito

25. LONGITUD DEL CUBITO
 Metodo de paralelas
 Linea longitudinal al
eje diafisario del radio
 Lineas
perpendiculares que
pasen por las
articulaciones del
radio y cubito

26. LONGITUD DEL CUBITO
 Se clasifica en:
 Neutral (ambas
superficies estan al
mismo nivel)
 Minus (superficie
articular mas
proximal)
 Plus (superficie
articular del cubito
mas distal)
 Descrita por Hulten
