1. FORMAS
SIMÉTRICAS
SIMETRÍA
página 120
Página 158
Mara Renata Balsamo
IES ABYLA - CEUTA

2. La simetría es un concepto sencillo
al que podemos llegar observando el
mundo que nos rodea.

3. CUALIDADES VISUALES
DE LAS FORMAS
SIMÉTRICAS
Torres de Serranos (Valencia)
RUBEM VALENTIM - Emblema 85
1985

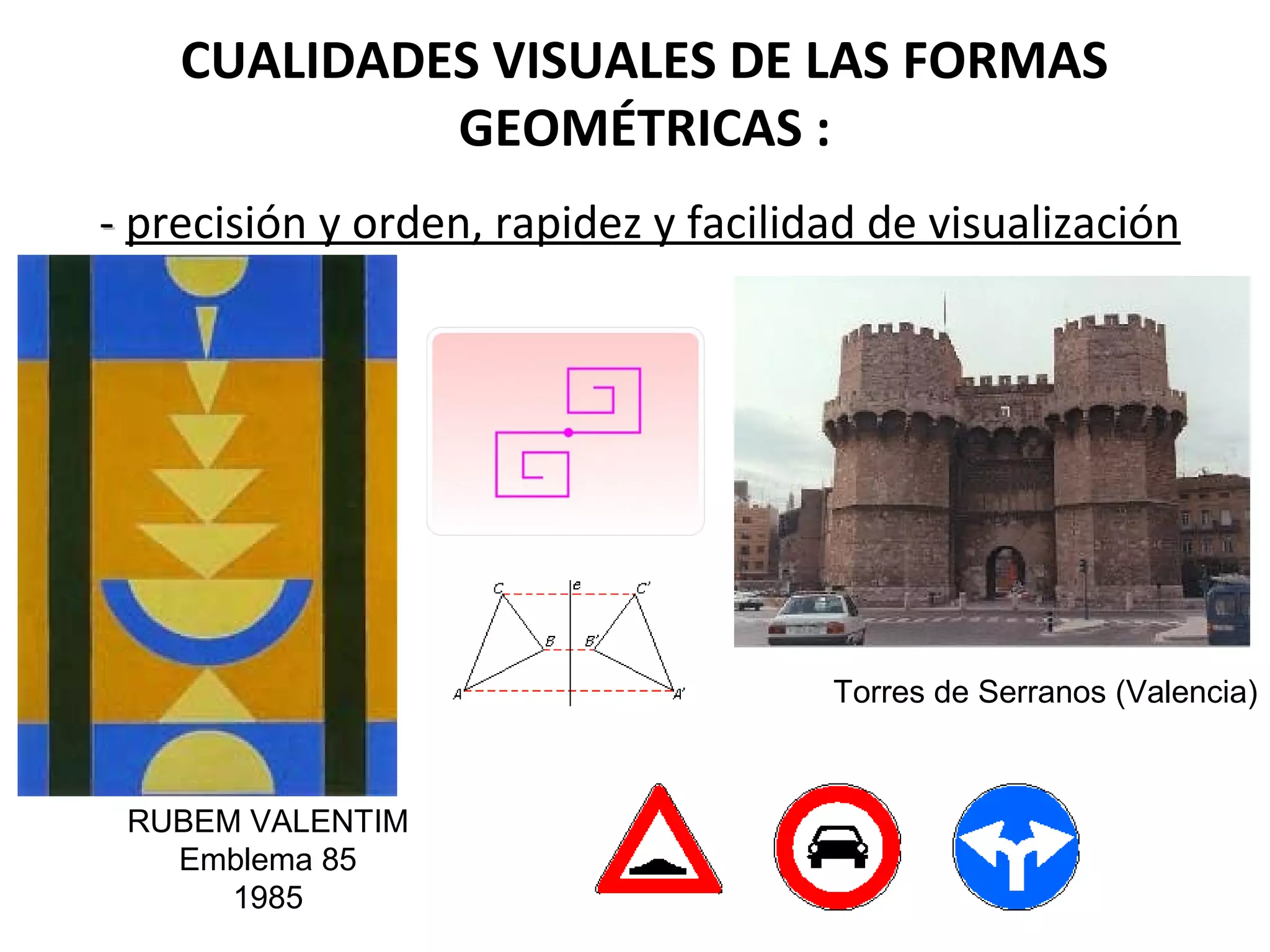

4. CUALIDADES VISUALES DE LAS FORMAS
SIMÉTRICAS :
- precisión y orden, rapidez y facilidad de visualización
Torres de Serranos (Valencia)
RUBEM VALENTIM
Emblema 85
1985

5. SIMETRÍA AXIAL
Se basa en que un eje de simetría divide la forma en
dos mitades iguales pero invertidas (como en un
espejo), de tal forma que, si doblases la forma por
dicho eje, ambas partes coincidirían.

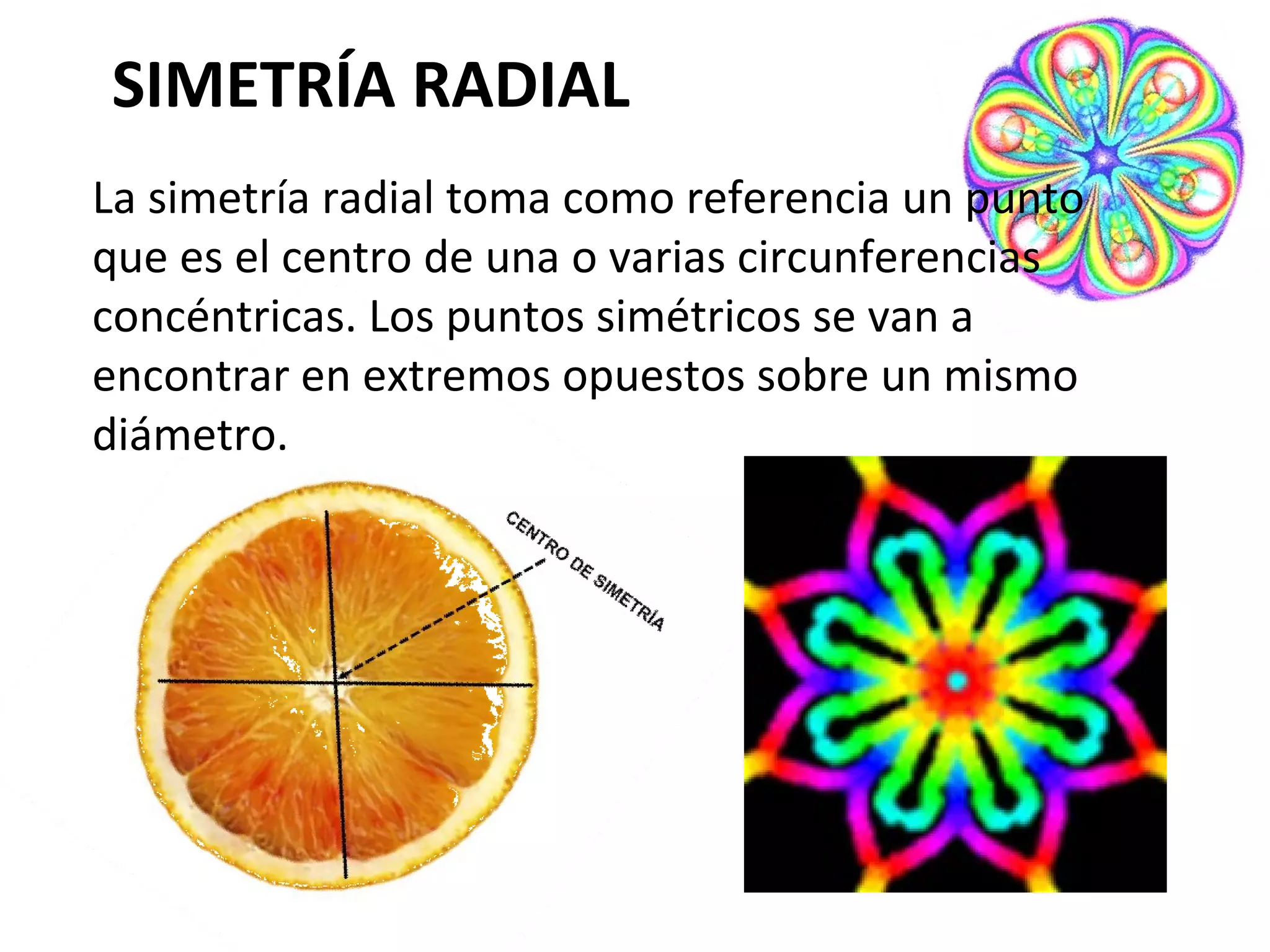

6. SIMETRÍA RADIAL
La simetría radial toma como referencia un punto
que es el centro de una o varias circunferencias
concéntricas. Los puntos simétricos se van a
encontrar en extremos opuestos sobre un mismo
diámetro.

7. SIMETRÍA GEOMÉTRICA
TRAZADO EXACTO: se emplea escuadra, cartabón,
regla y compás.
Rubem Valentim -
Rosetón Catedral de Palma

8. Rubem Valentim
• Salvador, BA, 9/ 11/ 1922
• São Paulo, SP, 30/ 12/ 1991)
• Arte abstracto, el artista
trabaja con composiciones
simétricas y con colores
lisos.

12. TRAZADO DE
FIGURAS AXIALES
LÁMINA 11
Rubem Valentim

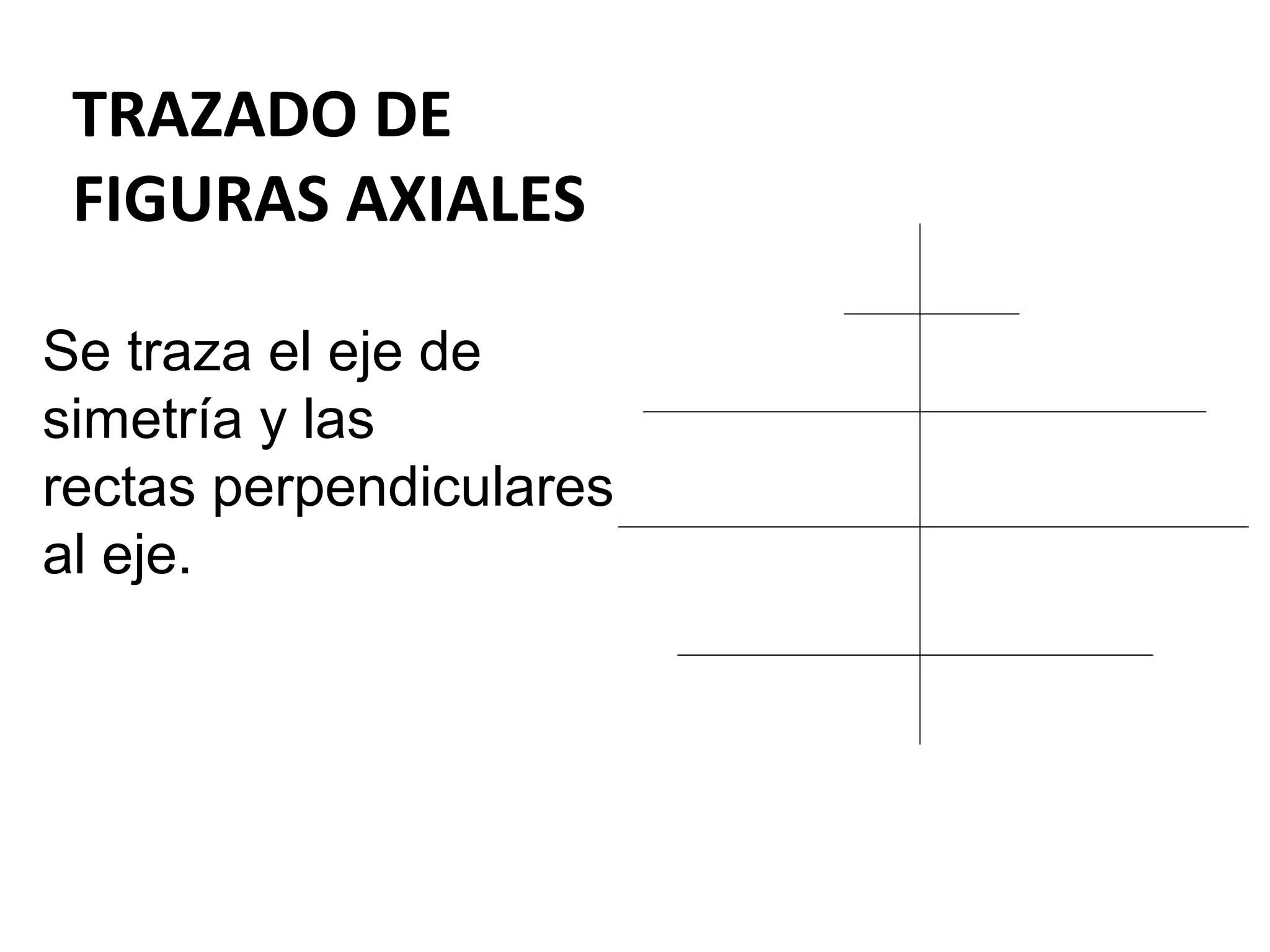

13. TRAZADO DE
FIGURAS AXIALES
Se traza el eje de
simetría y las
rectas perpendiculares
al eje.

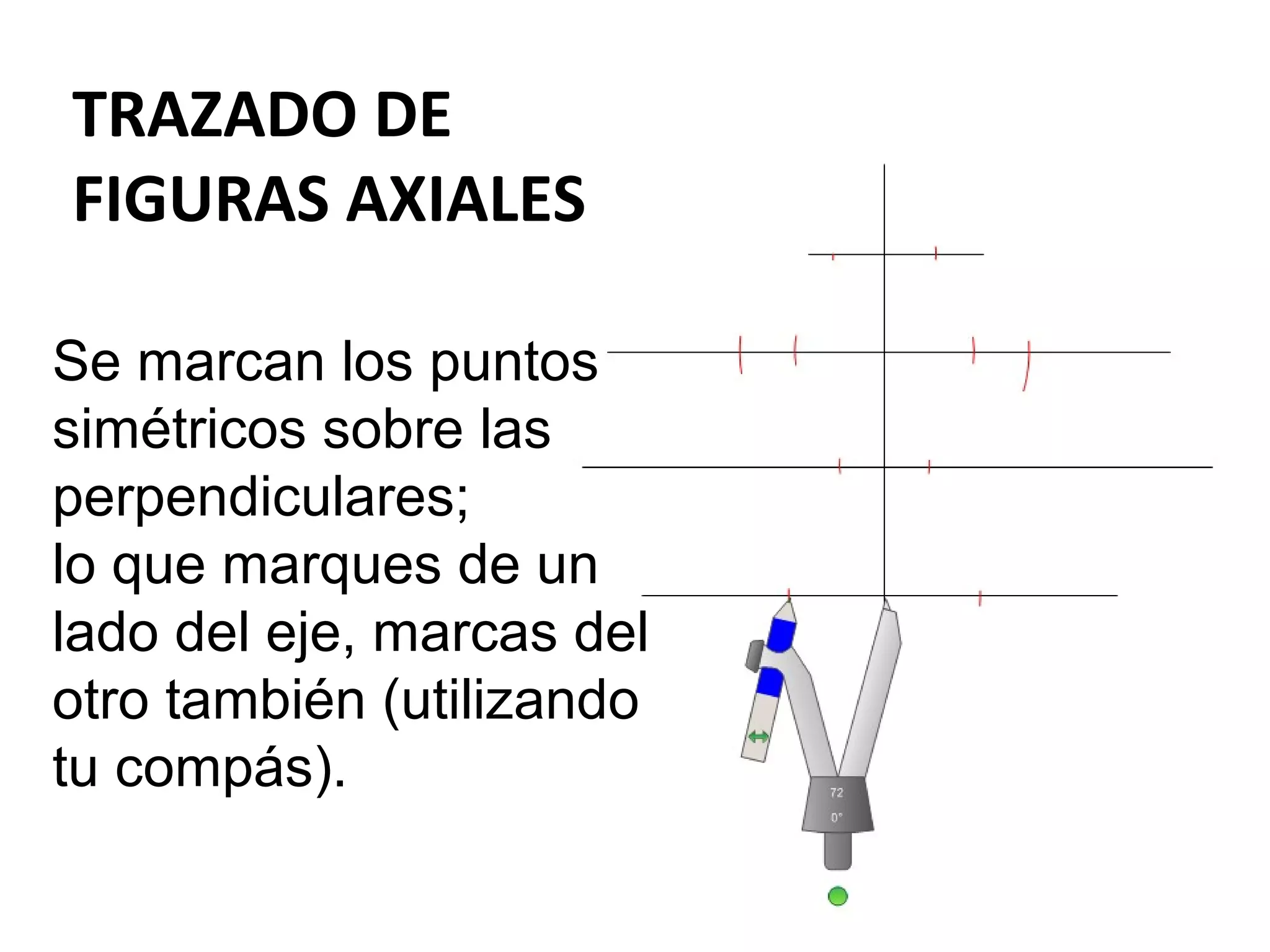

14. TRAZADO DE
FIGURAS AXIALES
Se marcan los puntos
simétricos sobre las
perpendiculares;
lo que marques de un
lado del eje, marcas del
otro también (utilizando
tu compás).

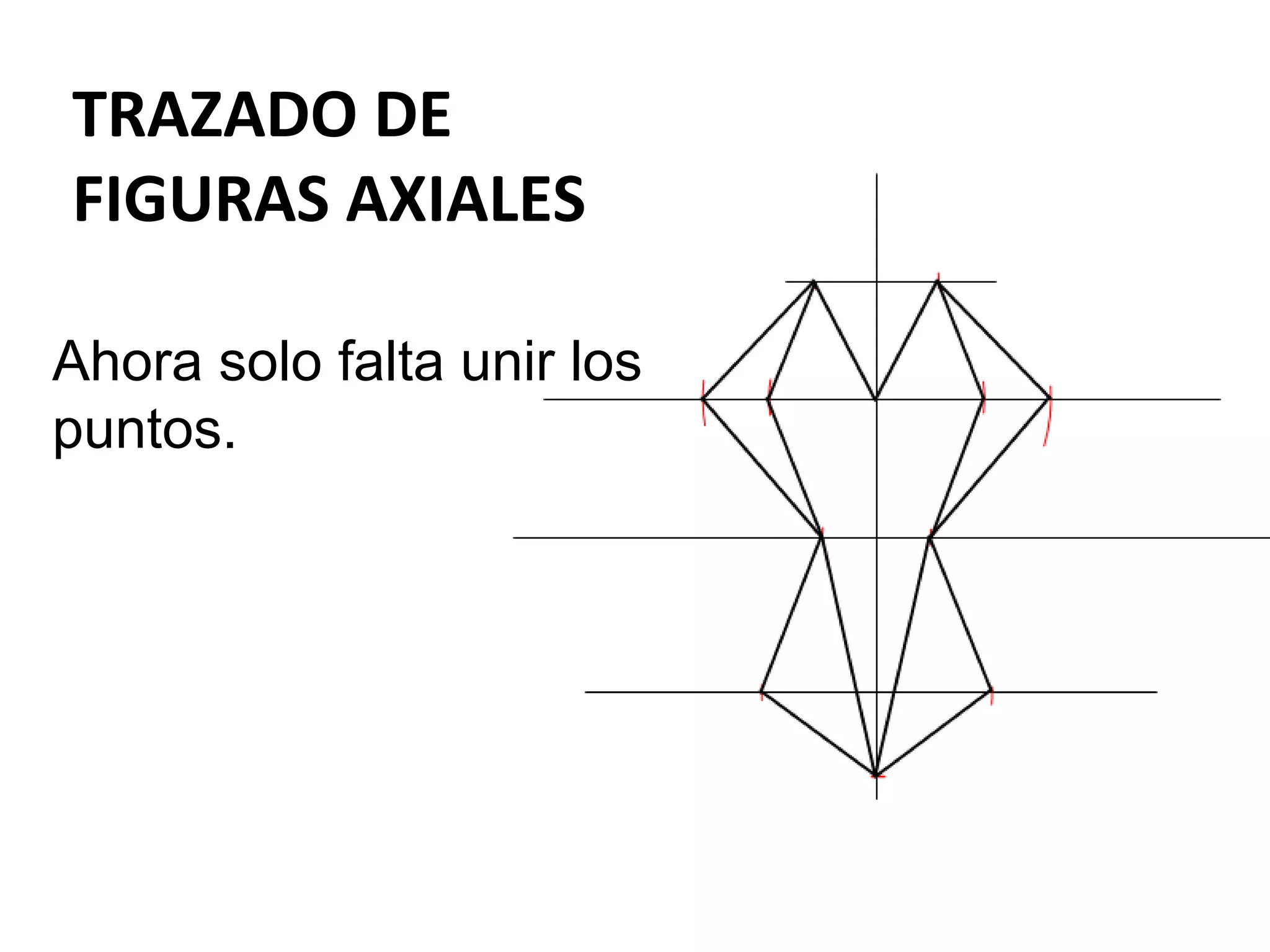

15. TRAZADO DE
FIGURAS AXIALES
Ahora solo falta unir los
puntos.

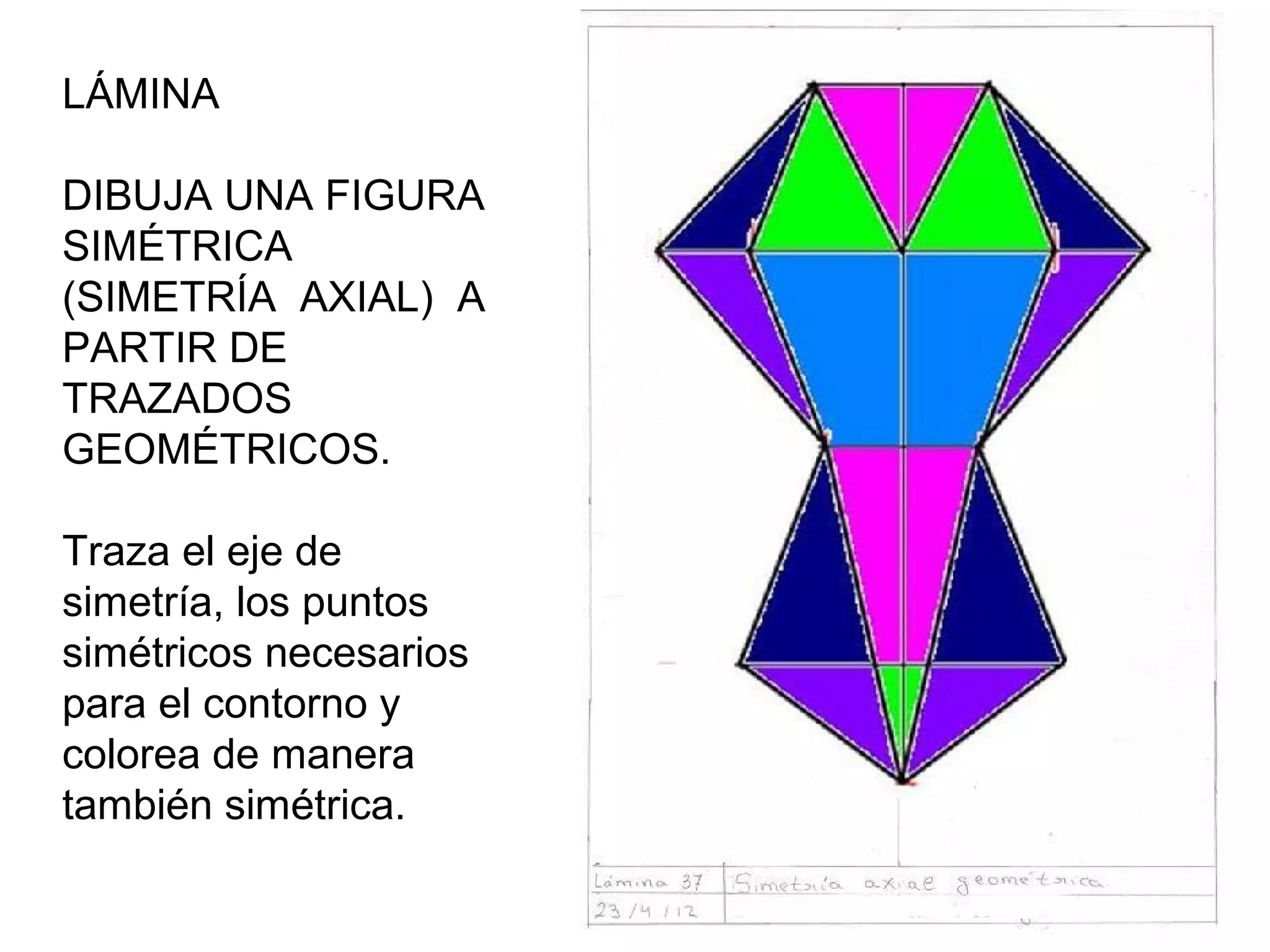

16. LÁMINA 11
DIBUJA UNA FIGURA
SIMÉTRICA
(SIMETRÍA AXIAL) A
PARTIR DE
TRAZADOS
GEOMÉTRICOS.
Traza el eje de
simetría, los puntos
simétricos necesarios
para el contorno y
colorea de manera
también simétrica.

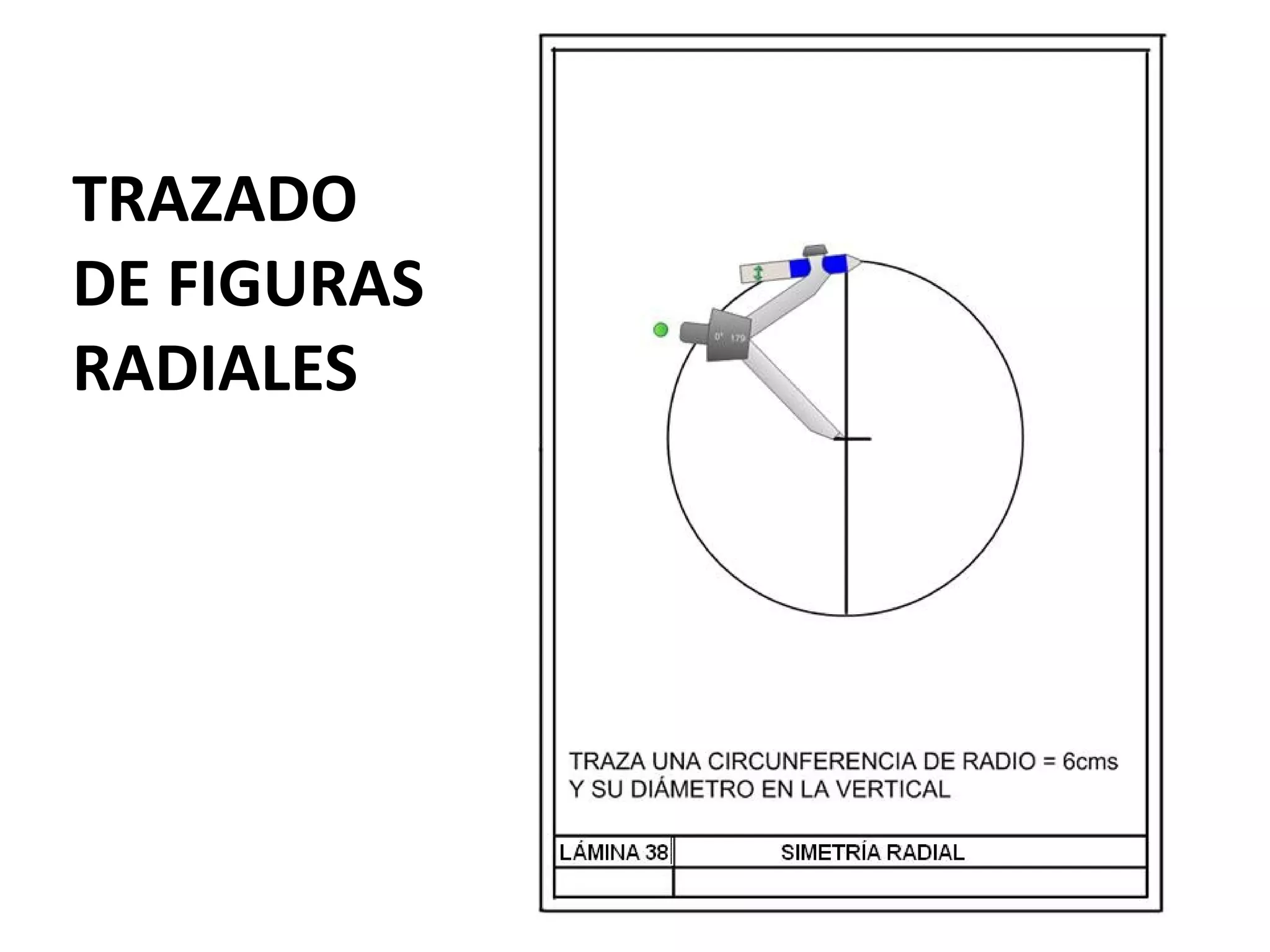

18. TRAZADO
DE FIGURAS
RADIALES
LÁMINA 12
Rosetón Catedral de Palma

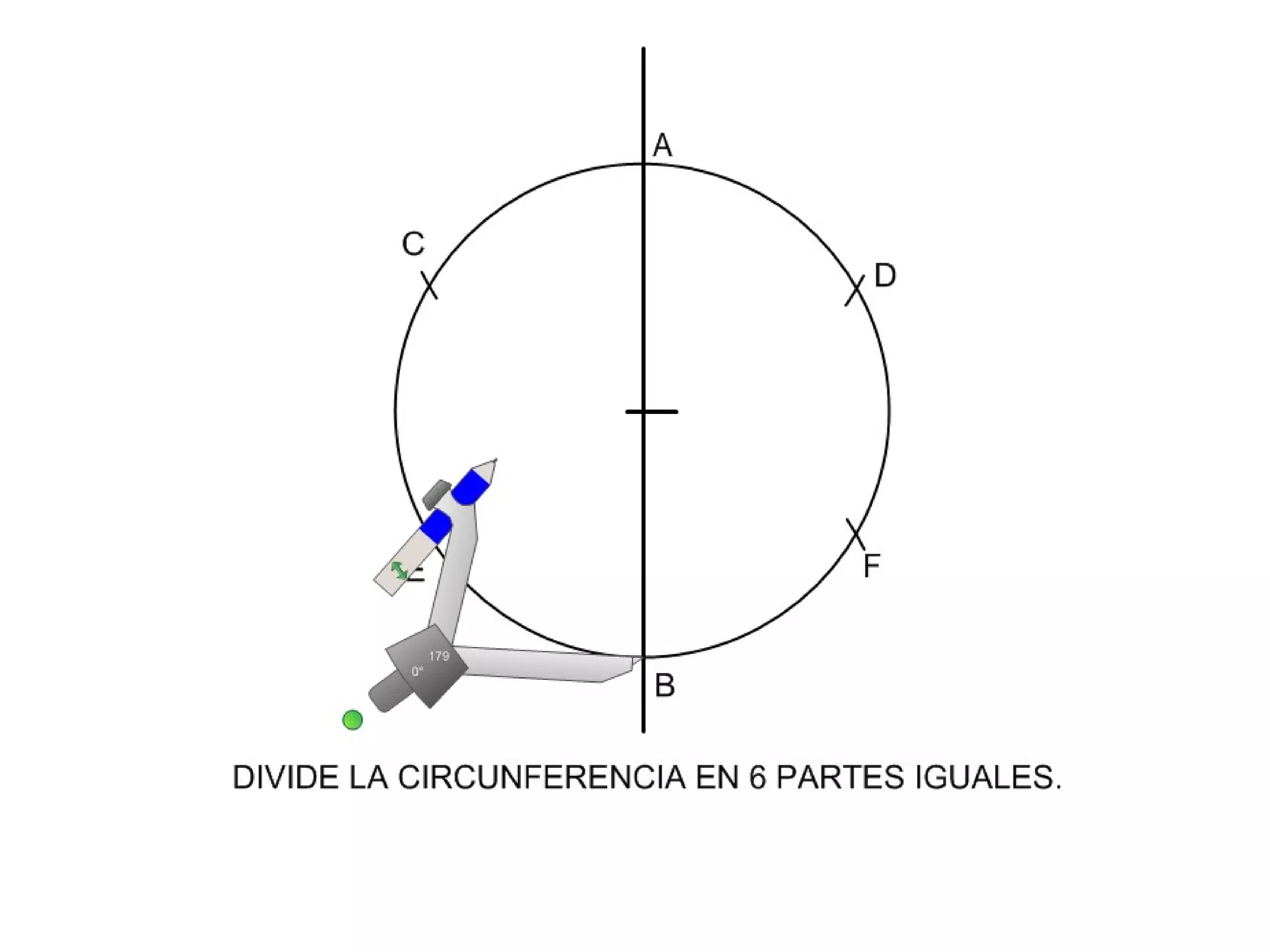

19. TRAZADO
DE FIGURAS
RADIALES
LÁMINA 19

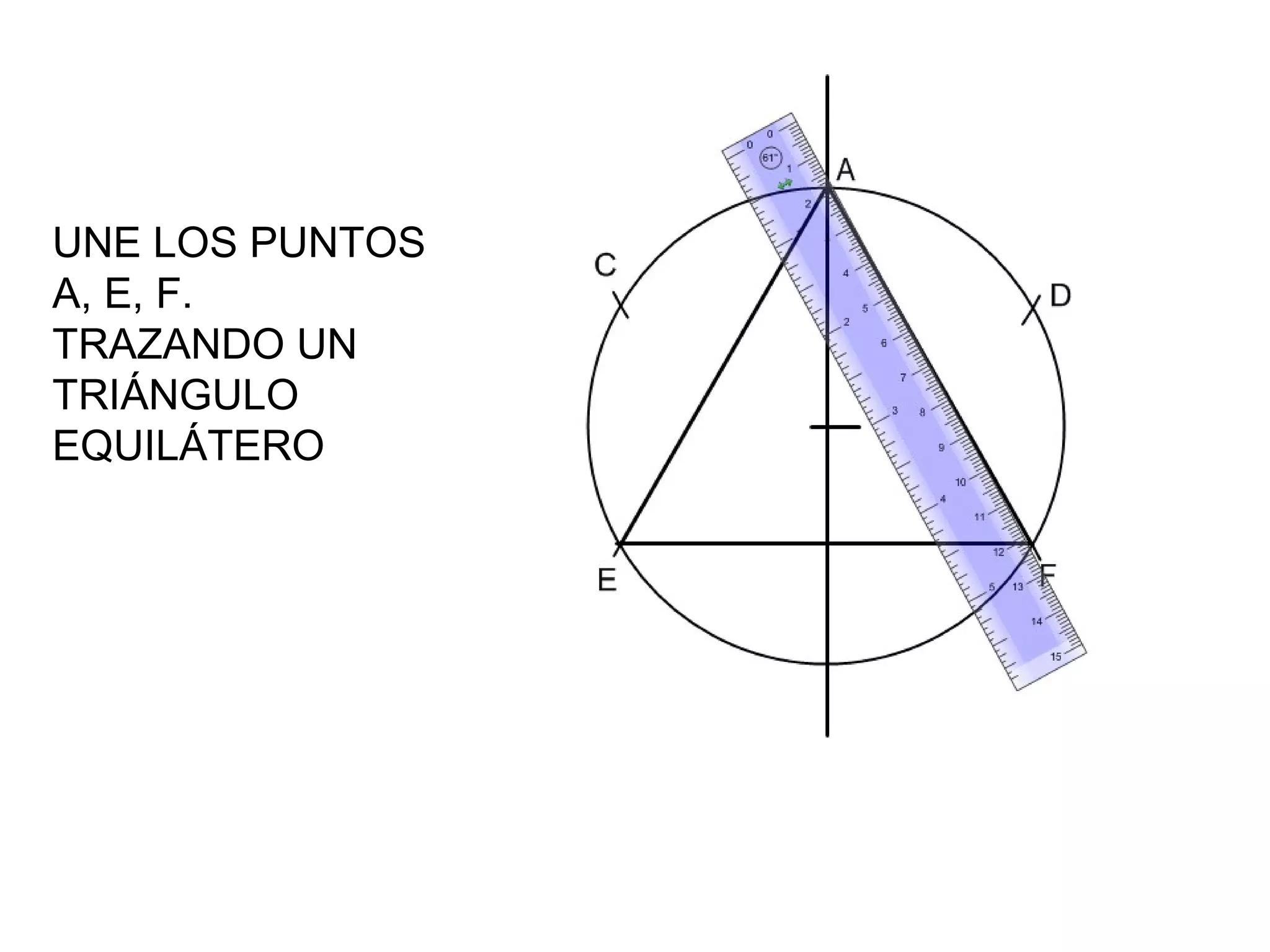

21. UNE LOS PUNTOS
A, E, F.
TRAZANDO UN
TRIÁNGULO
EQUILÁTERO

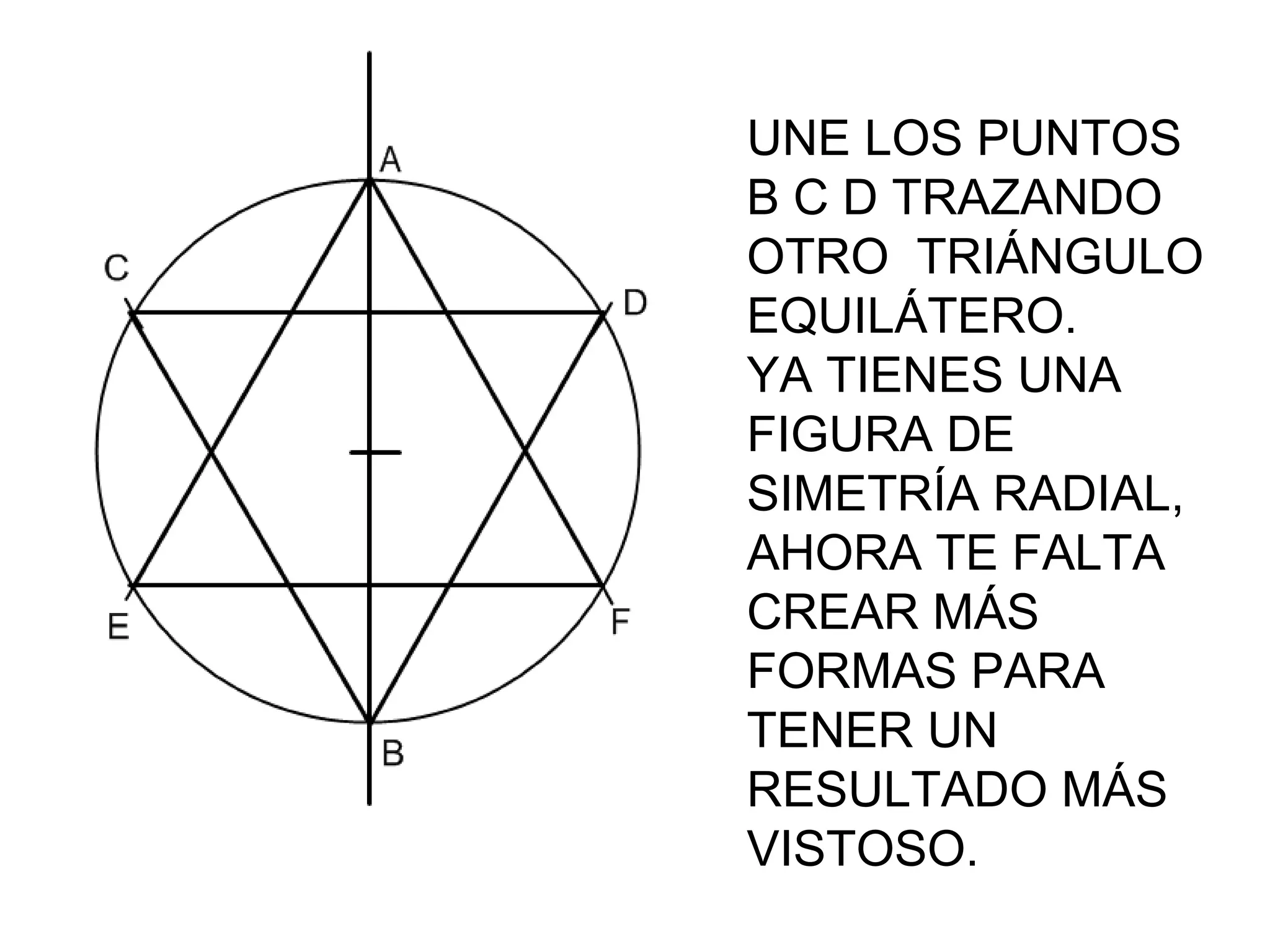

22. UNE LOS PUNTOS
B C D TRAZANDO
OTRO TRIÁNGULO
EQUILÁTERO.
YA TIENES UNA
FIGURA DE
SIMETRÍA RADIAL,
AHORA TE FALTA
CREAR MÁS
FORMAS PARA
TENER UN
RESULTADO MÁS
VISTOSO.

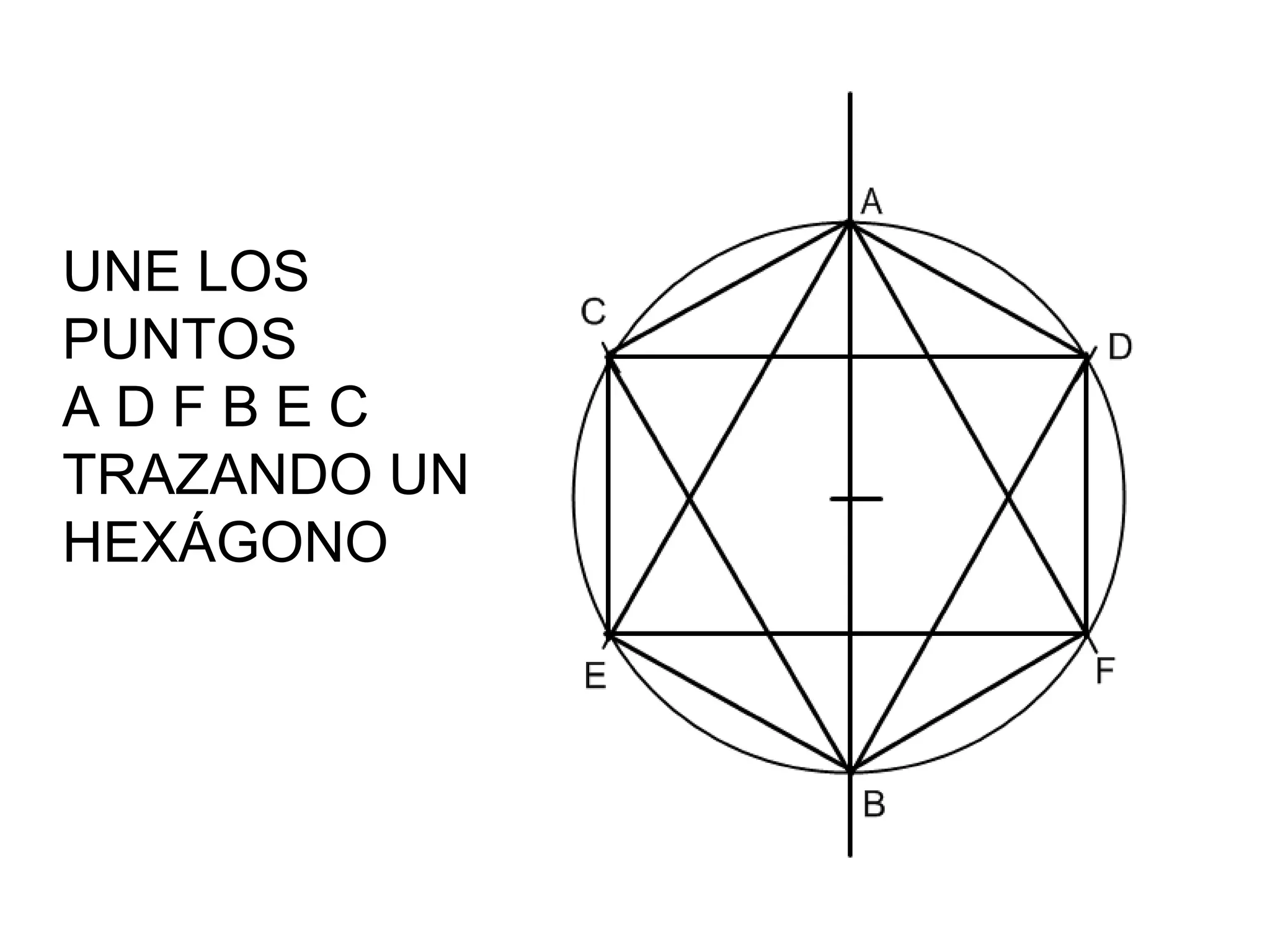

23. UNE LOS
PUNTOS
ADFBEC
TRAZANDO UN
HEXÁGONO

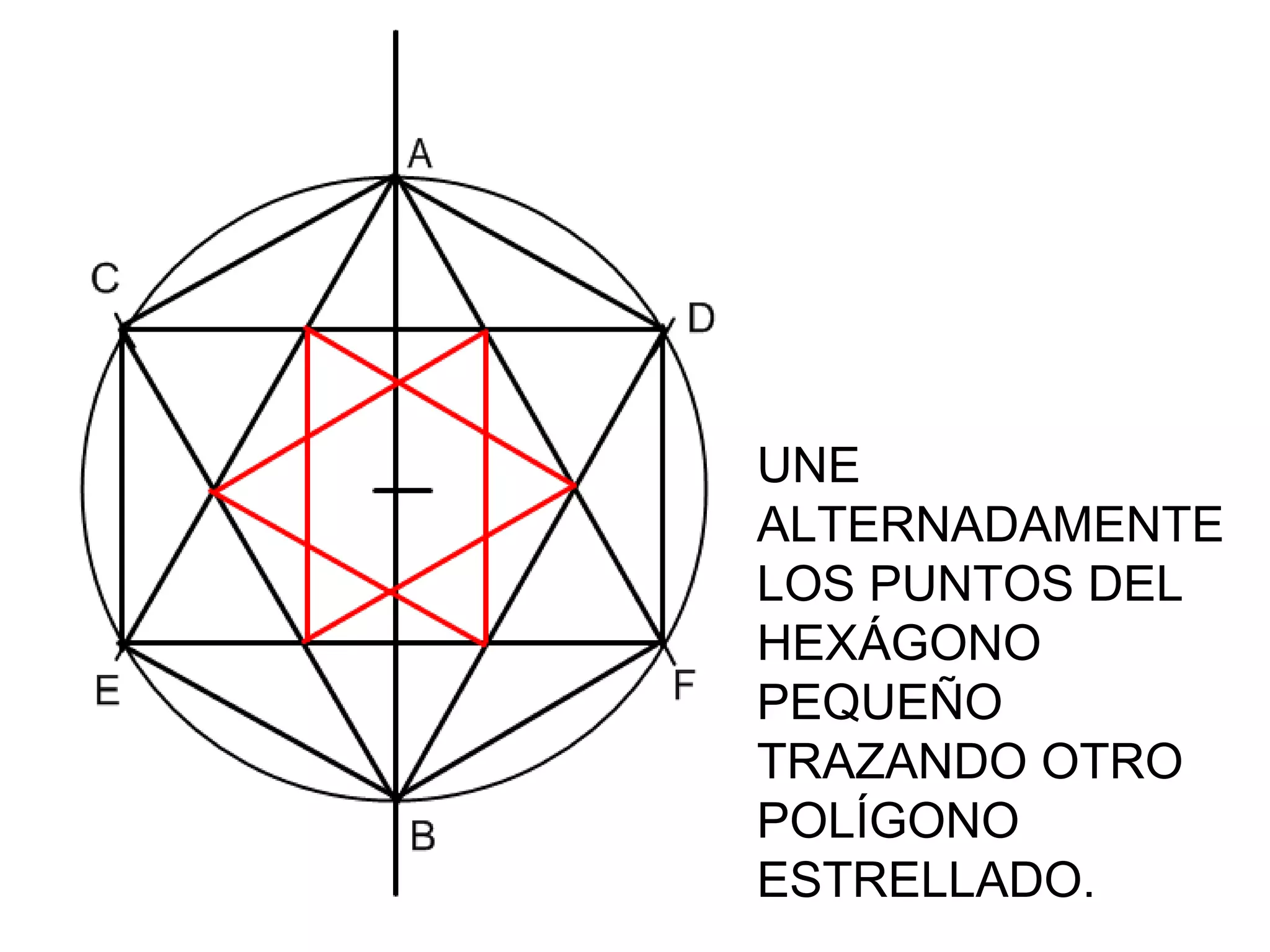

24. UNE
ALTERNADAMENTE
LOS PUNTOS DEL
HEXÁGONO
PEQUEÑO
TRAZANDO OTRO
POLÍGONO
ESTRELLADO.

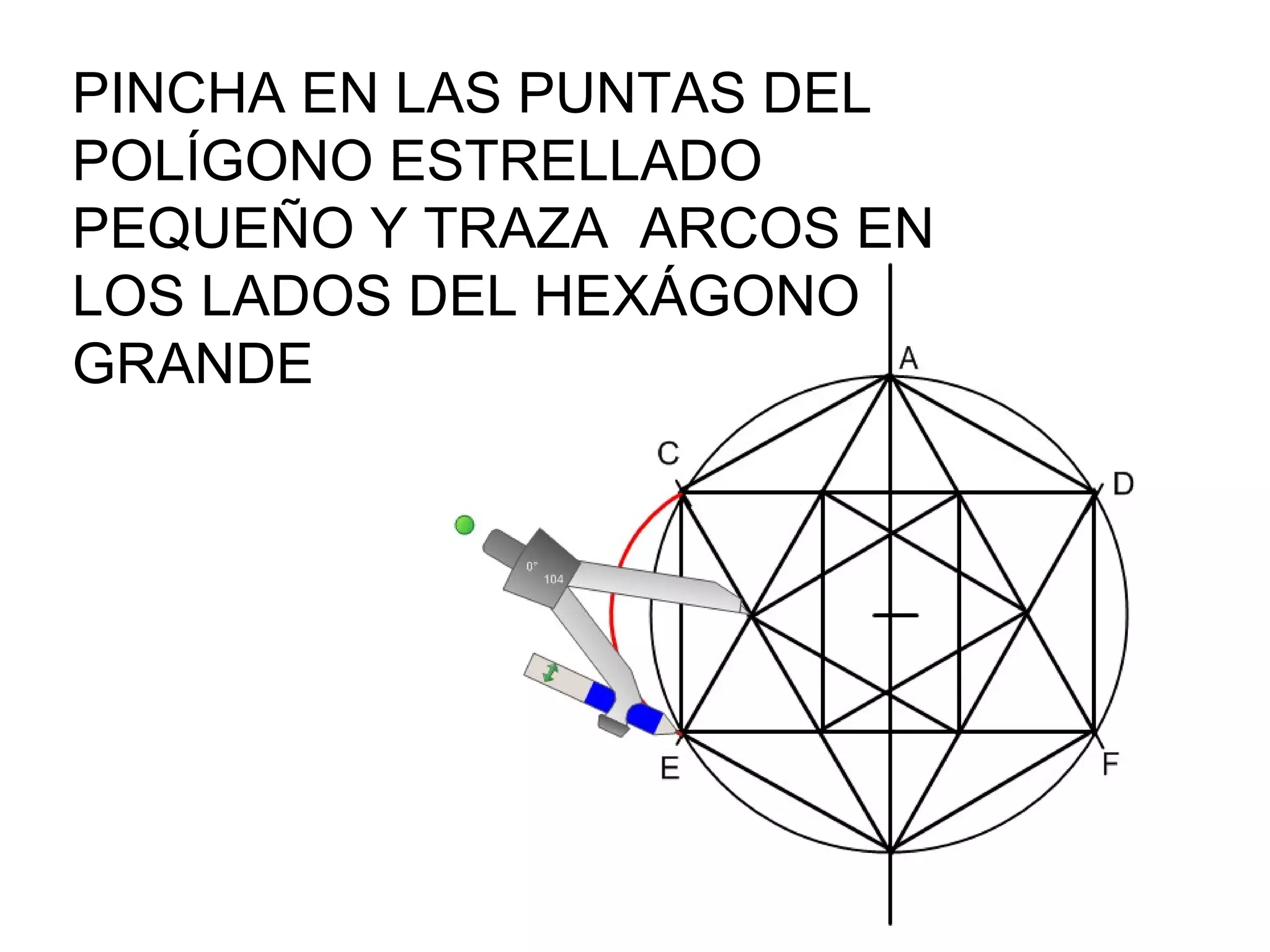

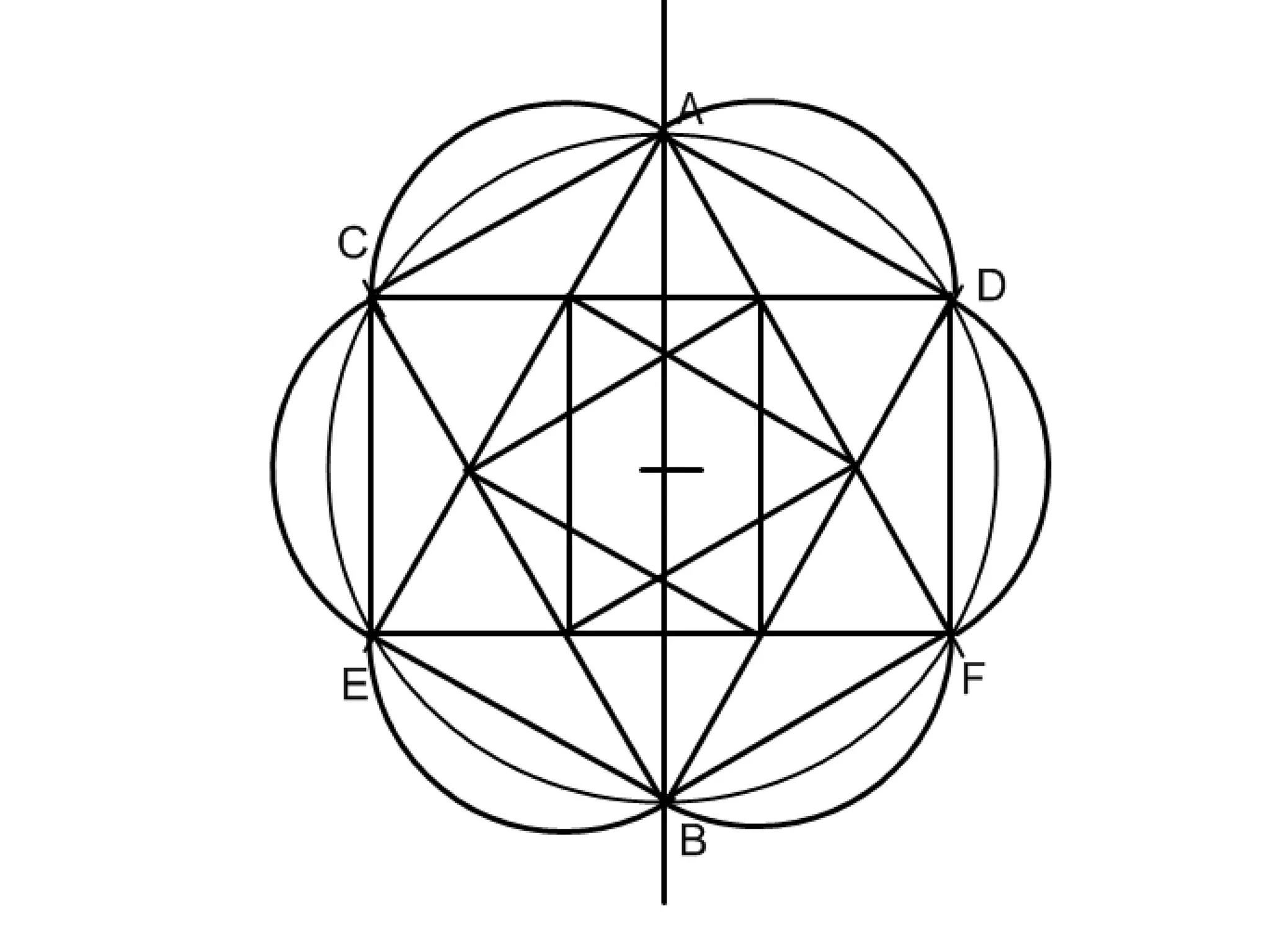

25. PINCHA EN LAS PUNTAS DEL
POLÍGONO ESTRELLADO
PEQUEÑO Y TRAZA ARCOS EN
LOS LADOS DEL HEXÁGONO
GRANDE

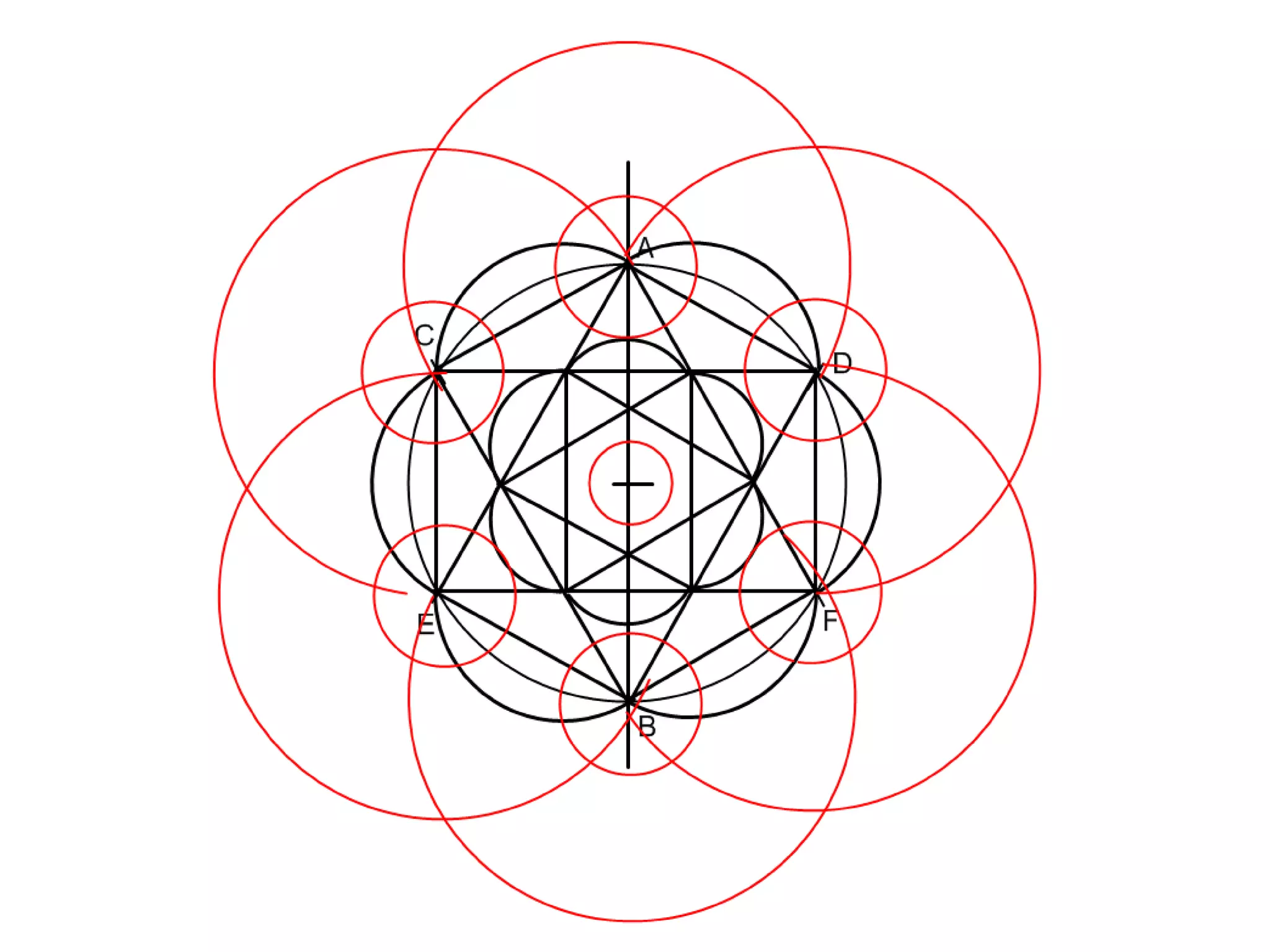

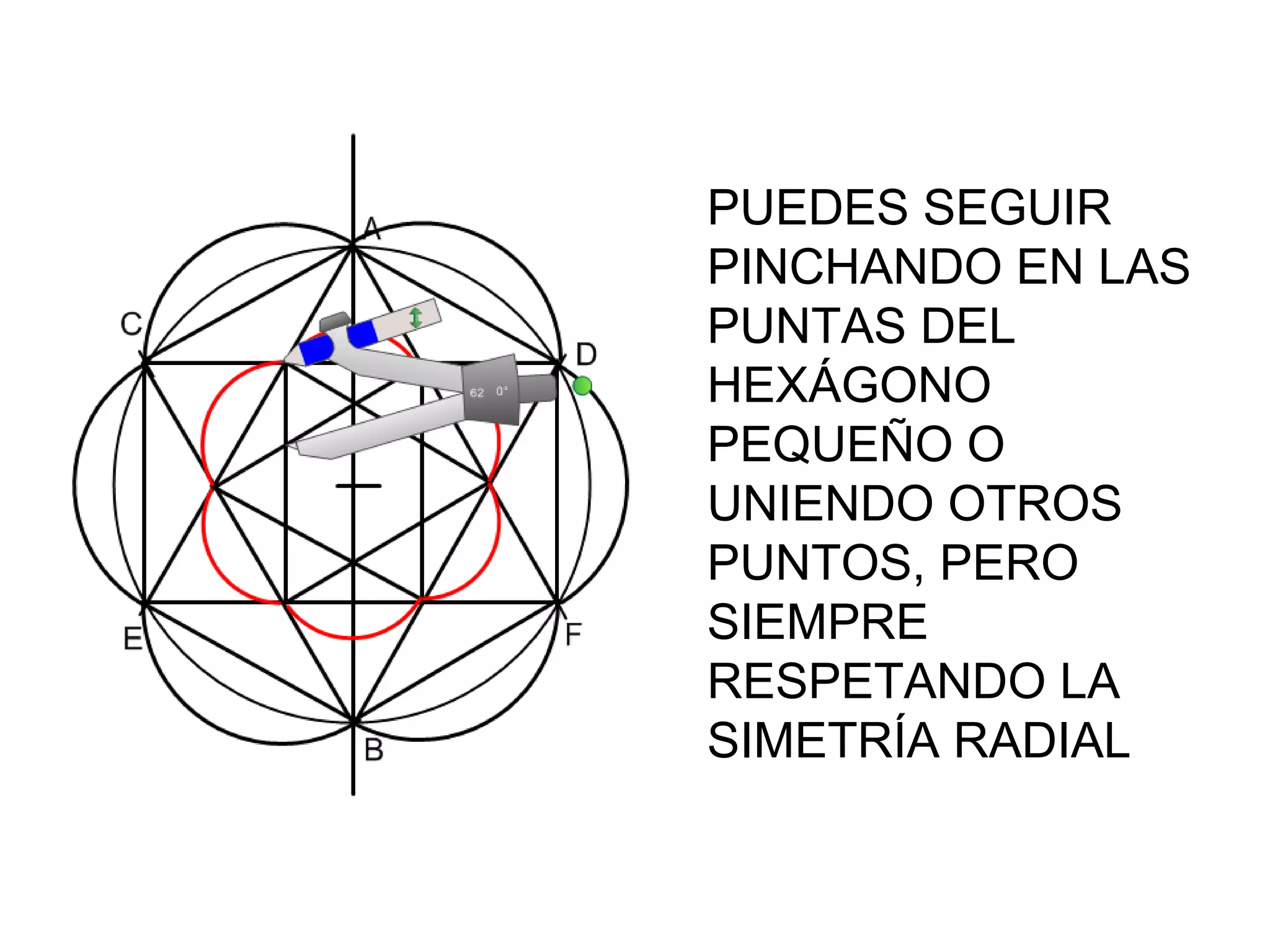

27. PUEDES SEGUIR
PINCHANDO EN LAS
PUNTAS DEL
HEXÁGONO
PEQUEÑO O
UNIENDO OTROS
PUNTOS, PERO
SIEMPRE
RESPETANDO LA
SIMETRÍA RADIAL

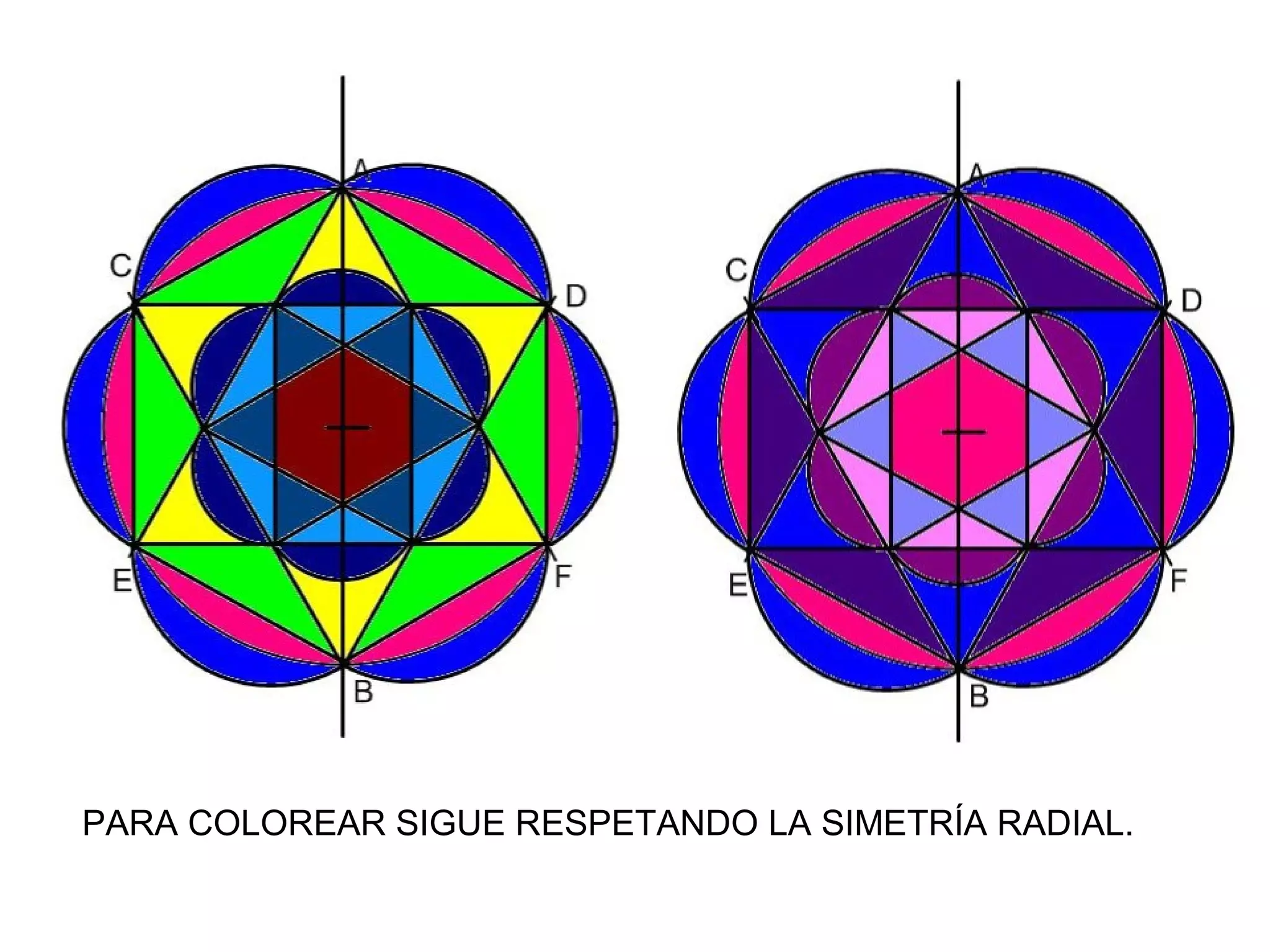

29. PARA COLOREAR SIGUE RESPETANDO LA SIMETRÍA
RADIAL.
Lámina 12 – Simetría Radial
