Todo lo que hay que saber…
Dr. Alejandro Paredes C.
Cardiólogo Electrofisiólogo

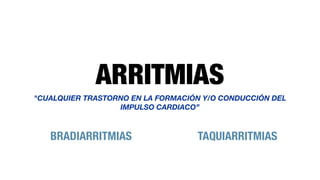

ARRITMIAS
ARRITMIAS
"CUALQUIER TRASTORNO EN LA FORMACIÓN Y/O CONDUCCIÓN DEL
IMPULSO CARDIACO”
BRADIARRITMIAS TAQUIARRITMIAS
II
I aVR V1 V4
II aVL V2 V5
III aVF V3 V6
SistematelemedicinaSISTEMEDv1.0
25 mm/seg 10 mm/mV [mV]
0 1 2 3 4
[sec]
0 1 2

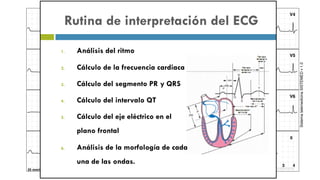

Rutina de interpretación del ECG
1. Análisis del ritmo
2. Cálculo de la frecuencia cardiaca
3. Cálculo del segmento PR y QRS
4. Cálculo del intervalo QT
5. Cálculo del eje eléctrico en el
plano frontal
6. Análisis de la morfología de cada
una de las ondas.

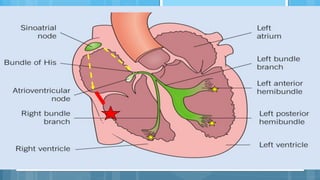

AUTOMATISMO
AUTOMATISMO
CONDUCCIÓN

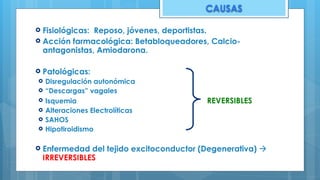

CAUSAS
! Fisiológicas: Reposo, jóvenes, deportistas.
! Acción farmacológica: Betabloqueadores, Calcio-
antagonistas, Amiodarona.
! Patológicas:
! Disregulación autonómica
! “Descargas” vagales
! Isquemia REVERSIBLES
! Alteraciones Electrolíticas
! SAHOS
! Hipotiroidismo
! Enfermedad del tejido excitoconductor (Degenerativa) !
IRREVERSIBLES

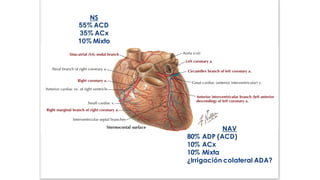

NAV
80% ADP (ACD)
10% ACx
10% Mixta
¿Irrigación colateral ADA?
NS
55% ACD
35% ACx
10% Mixto

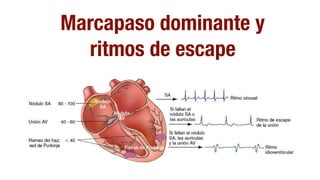

Marcapaso dominante y
ritmos de escapesc K L F Üf 1 S u E.pW'X“p Ñ 6ÁÚÁ',':“p jQ, 0'Jpx—.
e'jK,' gE N H 1u H H ] Y
é.Á—. E3 aH 1 NH ]
ipXpÚ jQ, BpxY F aH
JQj jQ cKJ)Á.(Q
„iÁWX' ÚÁ.KÚp,
/ Q Qh7iÁWX' jQ QÚ0p’Q
,p K.Á—.
gÁ 6p,,p. Q, .—jK,'
gE- ,pÚ pKJ“0K,pÚ
Ñ ,p K.Á—. E3
] P ]
ÁjÁ'hQ.WJÁ0K,pJ
,AM1NL s sH dpJ0p’pÚ'Ú j'XÁ.p.WQ Ñ jQ QÚ0p’Q
BRADICARDIA SINUSAL
DISFUNCIÓN DEL NS
! Disfunción, enfermedad del nodo sinusal o síndrome del seno
enfermo.
! Incidencia máxima entre 7ª y 8ª décadas.
! Entidades:
! Bradicardia sinusal persistente (<40 lpm durante el día).
! Pausas o paradas sinusales
! Bloqueo de salida sinoauricular.
! Incompetencia cronotrópica.
! Taquicardia auricular (incluidos FA o flutter auricular)
! Síndrome de bradicardia-taquicardia.

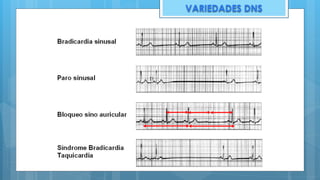

VARIEDADES DNS
BLOQUEOS AV
! Primera indicación de MP en el mundo.
! Lugar del bloqueo determina comportamiento y
potencial tratamiento.
! Primer grado
! Segundo grado Benignos
! Mobitz I o Wenckebach
! Mobitz II
! 2:1
! “Alto grado” Malignos
! Tercer grado o BAVC

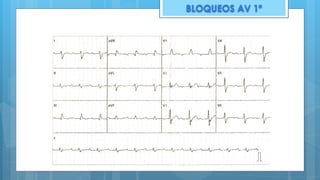

BLOQUEOS AV 1º

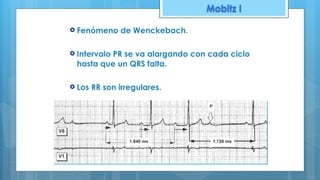

Mobitz I
! Fenómeno de Wenckebach.
! Intervalo PR se va alargando con cada ciclo
hasta que un QRS falta.
! Los RR son irregulares.

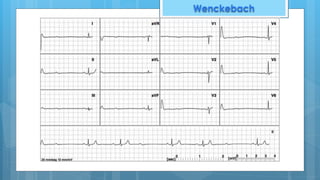

Wenckebach

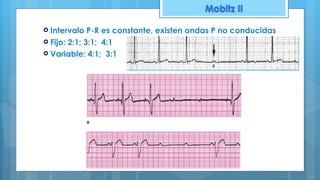

Mobitz II
! Intervalo P-R es constante, existen ondas P no conducidas
! Fijo: 2:1; 3:1; 4:1
! Variable: 4:1; 3:1

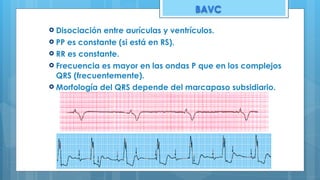

BAVC
! Disociación entre aurículas y ventrículos.
! PP es constante (si está en RS).
! RR es constante.
! Frecuencia es mayor en las ondas P que en los complejos
QRS (frecuentemente).
! Morfología del QRS depende del marcapaso subsidiario.

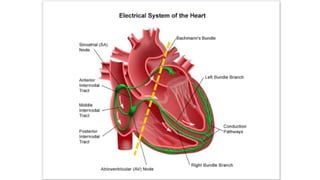

60 – 100 lpm
TAQUIARRITMIAS SUPRAVENTRICULARES
1. Generadas en la aurícula:
u Sinusal
u Focal ectópica:
u Extrasistolía auricular (aislada, par)
u Taquicardia auricular no sostenida (3 o más latidos)
u Taquicardia auricular sostenida (> 30 segundos)
u Multifocal: Taquicardia auricular multifocal (MAT)
u Macroreentrante:
u Flutter auricular típico (ICT-dependiente antihorario)
u Flutter auricular inverso (ICT-dependiente horario)
u Flutter auricular atípico (otros circuitos)
u Fibrilación auricular: “Caos“ eléctrico auricular
2. Mecanismo reentrante que involucra el nodo AV
u Taquicardia por reentrada del nodo AV (TRNAV típica – atípica)
u Taquicardia por reentrada AV (involucrando haz paraespecífico)

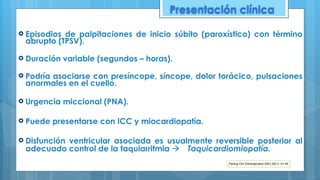

! Episodios de palpitaciones de inicio súbito (paroxístico) con término
abrupto (TPSV).
! Duración variable (segundos – horas).
! Podría asociarse con presíncope, síncope, dolor torácico, pulsaciones
anormales en el cuello.
! Urgencia miccional (PNA).
! Puede presentarse con ICC y miocardiopatía.
! Disfunción ventricular asociada es usualmente reversible posterior al
adecuado control de la taquiarritmia ! Taquicardiomiopatía.
Pacing Clin Electrophysiol 2001;24(1): 41-45
Presentación clínica
Mayo Clin Proc 2008; 83(12):1400-11

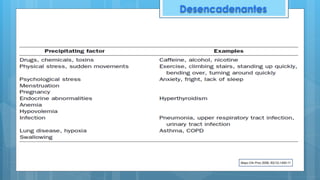

Desencadenantes
▪ ECG:
▪ Taquicardia con RP corto
▪ TRNAV típica
▪ TRAV por haz no decremental
▪ TA con BAV 1º
▪ Taquicardia con RP largo
▪ TRNAV atípica
▪ TRAV por haz decremental
▪ Taquicardia auricular
▪ Mecanismo de generación y
mantención:
▪ Reentrada nodal AV
▪ Reentrada AV
▪ Taquicardia Auricular (automatismo
aumentado o post-potenciales tardios)
▪ Respuesta al bloqueo Nodal AV:
▪ Nodo-dependientes
▪ TRNAV, TRAV
▪ Nodo-Independientes
▪ TAE, Flutter, FA, TAM
Circulation 2004 Jul 20; 110(3):247-52

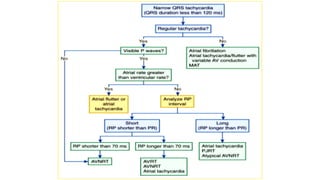

CLASIFICACIÓN
Mecanismo

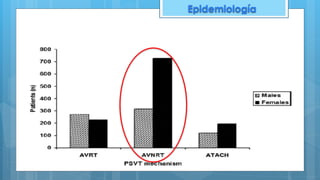

Epidemiología
▪ Frecuencia
▪ Mayor a 150x´: sospecha de Flutter 2:1.
▪ Mecanismo inicio
! Extrasístole Auricular
!PR largo: sospecha de la conducción es anterógrada
(TRNAV)
! Extrasístole Ventricular
!Generalmente dependientes del Nodo AV.
!Muy raro Taquicardias auriculares.
Interpretación ECG

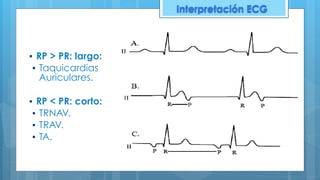

▪ RP > PR: largo:
▪ Taquicardias
Auriculares.
▪ RP < PR: corto:
▪ TRNAV.
▪ TRAV.
▪ TA.

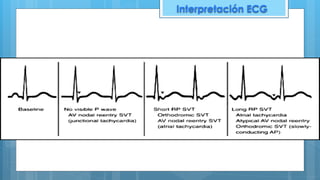

Interpretación ECG

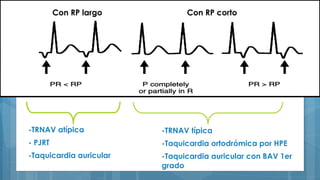

-TRNAV típica
-Taquicardia ortodrómica por HPE
-Taquicardia auricular con BAV 1er
grado
-TRNAV atípica
- PJRT
-Taquicardia auricular
Con RP cortoCon RP largo

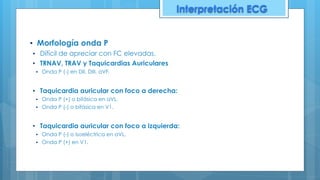

▪ Morfología onda P
▪ Difícil de apreciar con FC elevadas.
▪ TRNAV, TRAV y Taquicardias Auriculares
▪ Onda P (-) en DII, DIII, aVF.
▪ Taquicardia auricular con foco a derecha:
▪ Onda P (+) o bifásica en aVL.
▪ Onda P (-) o bifásica en V1.
▪ Taquicardia auricular con foco a izquierda:
▪ Onda P (-) o isoeléctrica en aVL.
▪ Onda P (+) en V1.
Interpretación ECG
Interpretación ECG

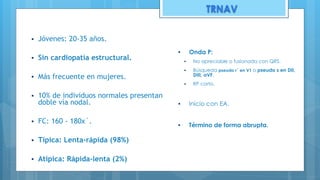

▪ Jóvenes: 20-35 años.
▪ Sin cardiopatía estructural.
▪ Más frecuente en mujeres.
▪ 10% de individuos normales presentan
doble vía nodal.
▪ FC: 160 - 180x´.
▪ Típica: Lenta-rápida (98%)
▪ Atípica: Rápida-lenta (2%)
▪ Onda P:
▪ No apreciable o fusionada con QRS.
▪ Búsqueda pseudo r´ en V1 o pseudo s en DII,
DIII, aVF.
▪ RP corto.
▪ Inicio con EA.
▪ Término de forma abrupta.

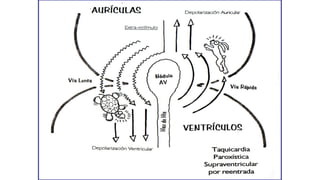

TRNAV

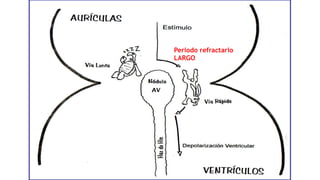

Periodo refractario
LARGO

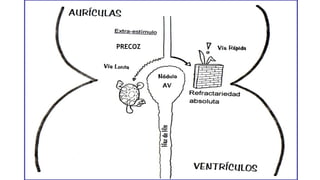

PRECOZ
P retrógrada: pseudo r’ en V1 o pseudo s en derivadas inferiores
TRNAV

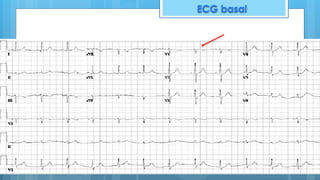

ECG basal
▪ Reentrada con participación del tejido infranodal
▪ Haz paraespecífico (HPE)
▪ Mediana Edad.
▪ FC sobre 200 x min.
▪ RP corto.
▪ Onda P en la onda T o en segmento ST.
▪ Ortodrómica (99%) y Antidrómica (1%)
▪ Pre-excitación.
▪ WPW: 95% conduce de esta manera
TRAV

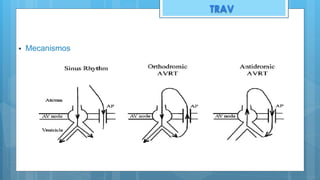

▪ Mecanismos
TRAV

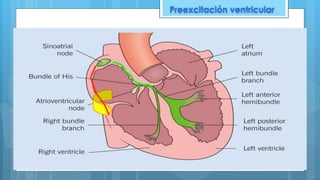

Preexcitación ventricular
TRAV Ortodrómica
TRAV ortodrómica
TRAV Antidrómica
TRAV antidrómica
Sd. WPW
Sd. Wolff Parkinson White
▪ Características ECG:
▪ Intervalo PR corto. Inferior a 0.12 en adultos y 0.09 en niños .
▪ QRS ensanchado, superior a 0.10 en adultos y 0.09 en niños .
▪ El intervalo PJ permanece constante, ayuda a diferenciar con las fusiones resultantes de
extrasístoles ventriculares tardías que también acortan el PR ensanchando el QRS.
▪ Alteraciones secundarias de repolarización con una onda T y segmento ST generalmente de
polaridad inversa a los vectores principales de la onda delta y QRS.

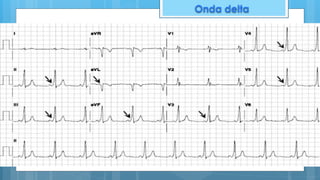

Sd. WPW
Sd. Wolff Parkinson White
Onda delta
▪ Conducción ventricular anterógrada por vía accesoria AV y vía
normal. QRS de diferente anchura dependiendo la vía estimulada.
▪ R-R irregulares.
FA preexcitada
FA PREEXCITADA

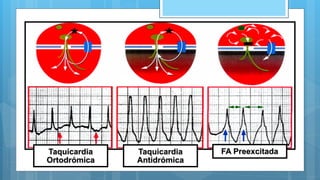

Taquicardia
Ortodrómica
Taquicardia
Antidrómica
FA Preexcitada
▪ Originada en las paredes de la aurícula.
▪ Características ECG:
▪ RP largo.
▪ R-R variable.
▪ La onda P es ectópica y morfología diferente a la de origen sinusal.
▪ Conducción anterógrada.
▪ 10-15 % de las arritmias en pacientes mayores.
▪ Enfermedad cardiaca estructural, EPOC, alteraciones hidroelectrolíticas o toxicidad
farmacológica (digitálicos).

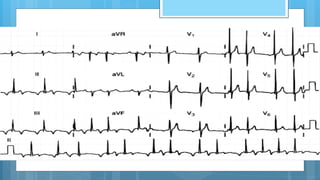

Taquicardia auricular
Taquicardia auricular
▪ Taquicardia irregular.
▪ Onda P con 3 ó más morfologías distintas y distintos intervalos PR.
▪ Causas:
▪ Enfermedades pulmonares.
▪ Trastornos electrolíticos y metabólicos.
TAM

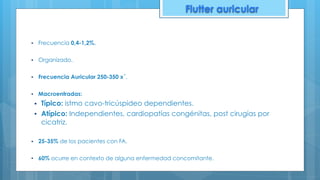

▪ Frecuencia 0,4-1,2%.
▪ Organizado.
▪ Frecuencia Auricular 250-350 x´.
▪ Macroentradas:
▪ Típico: istmo cavo-tricúspideo dependientes.
▪ Atípico: Independientes, cardiopatías congénitas, post cirugías por
cicatriz.
▪ 25-35% de los pacientes con FA.
▪ 60% ocurre en contexto de alguna enfermedad concomitante.
Flutter auricular
Macroreentrada

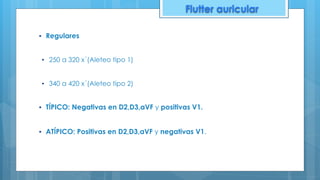

▪ Regulares
▪ 250 a 320 x´(Aleteo tipo 1)
▪ 340 a 420 x´(Aleteo tipo 2)
▪ TÍPICO: Negativas en D2,D3,aVF y positivas V1.
▪ ATÍPICO: Positivas en D2,D3,aVF y negativas V1.
Flutter auricular

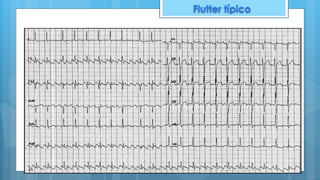

Flutter típico
Flutter atípico
CONGRESO COCEMSANTIAGO
26.JULIO.2018
ARRITMIAS
ALEJANDRO PAREDES C. - CARDIÓLOGO ELECTROFISIÓLOGO
