1. Dr. José Luis Foronda Rios
IMAGENOLOGIA
HEPATICA

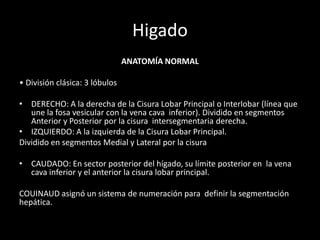

2. Higado
ANATOMÍA NORMAL
• División clásica: 3 lóbulos
• DERECHO: A la derecha de la Cisura Lobar Principal o Interlobar (línea que
une la fosa vesicular con la vena cava inferior). Dividido en segmentos
Anterior y Posterior por la cisura intersegmentaria derecha.
• IZQUIERDO: A la izquierda de la Cisura Lobar Principal.
Dividido en segmentos Medial y Lateral por la cisura

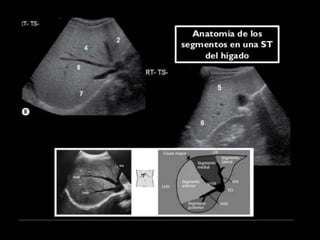

• CAUDADO: En sector posterior del hígado, su límite posterior en la vena
cava inferior y el anterior la cisura lobar principal.

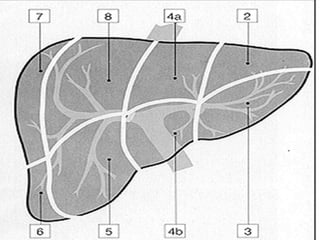

COUINAUD asignó un sistema de numeración para definir la segmentación
hepática.

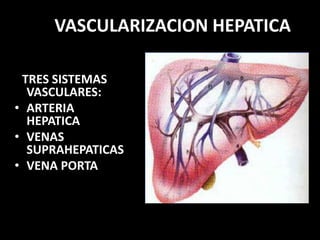

4. VASCULARIZACION HEPATICA
TRES SISTEMAS
VASCULARES:
• ARTERIA
HEPATICA
• VENAS
SUPRAHEPATICAS
• VENA PORTA

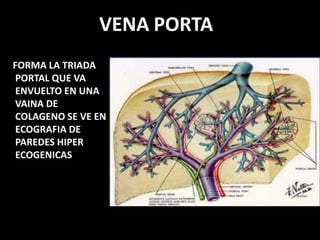

5. VENA PORTA
FORMA LA TRIADA
PORTAL QUE VA
ENVUELTO EN UNA
VAINA DE
COLAGENO SE VE EN
ECOGRAFIA DE
PAREDES HIPER
ECOGENICAS

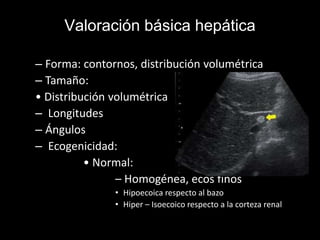

7. Valoración básica hepática
– Forma: contornos, distribución volumétrica
– Tamaño:
• Distribución volumétrica
– Longitudes
– Ángulos
– Ecogenicidad:
• Normal:
– Homogénea, ecos finos
• Hipoecoica respecto al bazo
• Hiper – Isoecoico respecto a la corteza renal

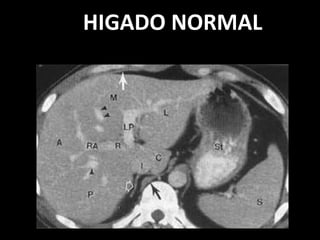

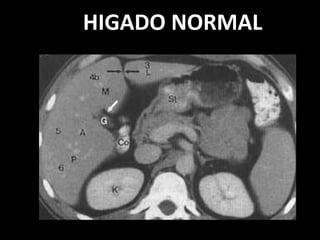

9. HIGADO NORMAL

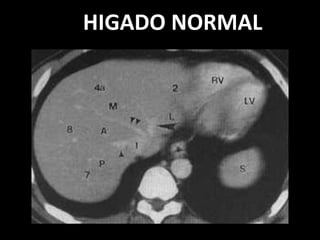

11. HIGADO NORMAL

12. HIGADO NORMAL

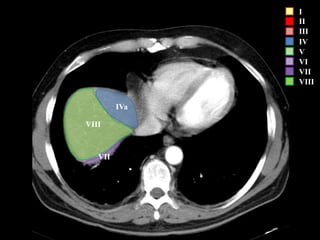

13. I
II
III
IV
V
VI
VII
VIII
IVa
VIII
VII

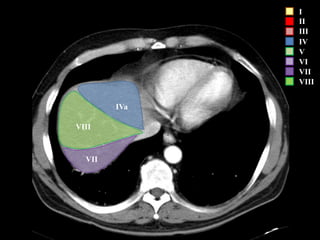

14. I
II
III
IV
V
VI
VII
VIII
IVa
VIII
VII

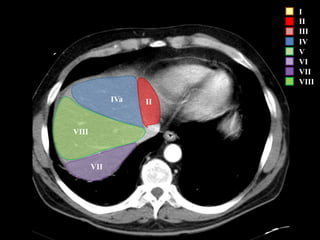

15. I
II
III
IV
V
VI
VII
VIII
VII
VIII
IVa II

16. I
II
III
IV
V
VI
VII
VIII
VII
VIII
IVa
II

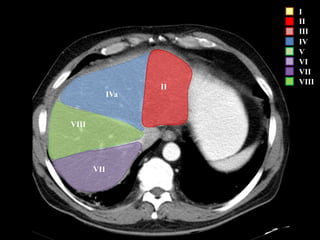

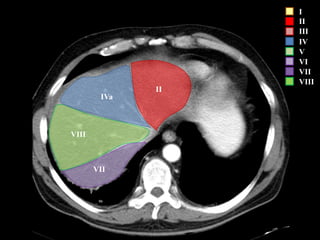

17. I
II
III
IV
V
VI
VII
VIII
VII
VIII
IVa
II

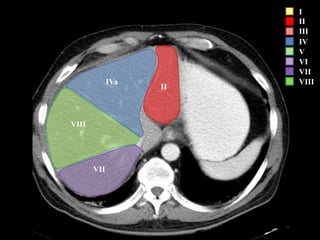

18. I
II
III
IV
V
VI
VII
VIII
VII
VIII
IVa
II

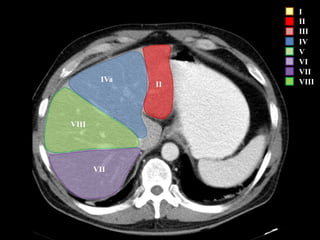

19. VII
VIII
IVa
II
I
II
III
IV
V
VI
VII
VIII

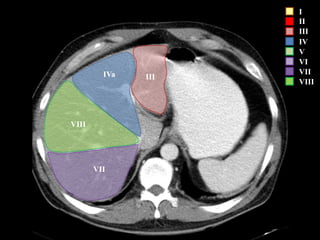

20. I
II
III
IV
V
VI
VII
VIII
VII
VIII
IVa III

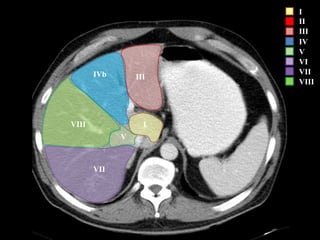

21. I
II
III
IV
V
VI
VII
VIII
VII
V
IVIII
IVb III

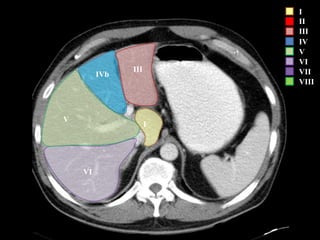

22. I
II
III
IV
V
VI
VII
VIII
VI
V
I
IVb
III

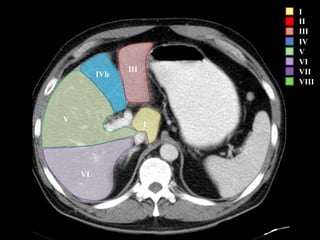

23. I
II
III
IV
V
VI
VII
VIII
VI
V
I
IVb
III

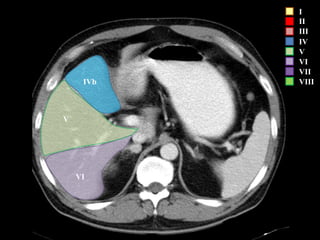

24. I
II
III
IV
V
VI
VII
VIII
VI
V
IVb

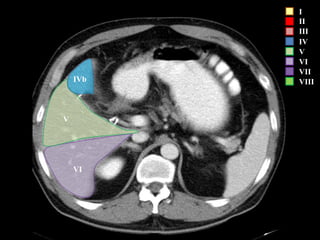

25. I
II
III
IV
V
VI
VII
VIII
VI
V
IVb

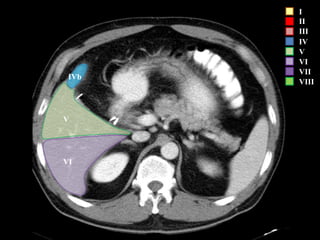

26. I
II
III
IV
V
VI
VII
VIII
VI
V
IVb

27. I
II
III
IV
V
VI
VII
VIII
VI
V

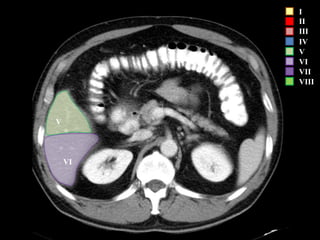

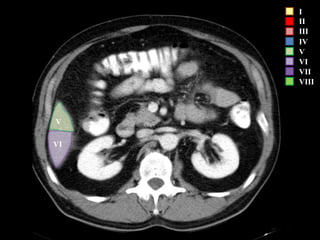

28. I
II
III
IV
V
VI
VII
VIII
VI
V

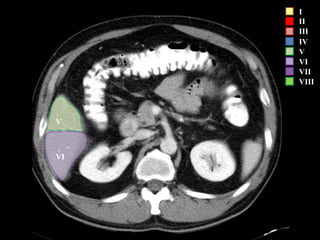

29. I
II
III
IV
V
VI
VII
VIII
VI
V

30. I
II
III
IV
V
VI
VII
VIII
VI
V

31. I
II
III
IV
V
VI
VII
VIII
VI
V

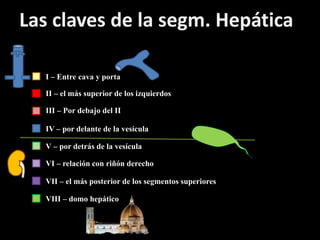

32. I – Entre cava y porta
II – el más superior de los izquierdos
III – Por debajo del II
IV – por delante de la vesícula
V – por detrás de la vesícula
VI – relación con riñón derecho
VII – el más posterior de los segmentos superiores
VIII – domo hepático
Las claves de la segm. Hepática

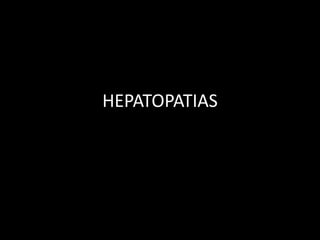

33. HEPATOPATIAS

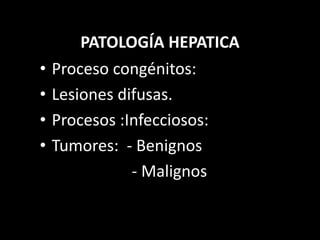

34. PATOLOGÍA HEPATICA
• Proceso congénitos:
• Lesiones difusas.
• Procesos :Infecciosos:
• Tumores: - Benignos
- Malignos

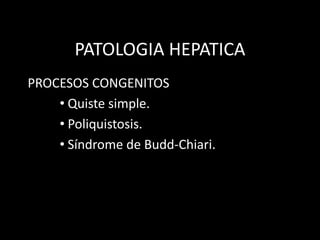

35. PATOLOGIA HEPATICA
PROCESOS CONGENITOS
• Quiste simple.
• Poliquistosis.
• Síndrome de Budd-Chiari.

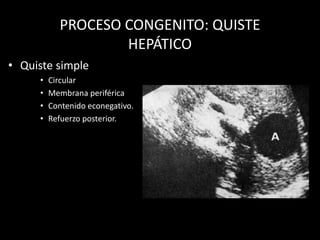

36. PROCESO CONGENITO: QUISTE
HEPÁTICO
• Quiste simple
• Circular
• Membrana periférica
• Contenido econegativo.
• Refuerzo posterior.

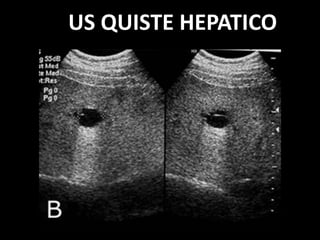

37. US QUISTE HEPATICO

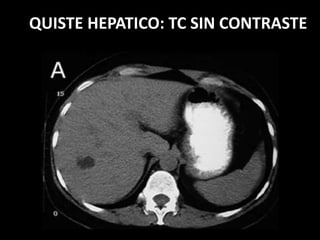

38. QUISTE HEPATICO: TC SIN CONTRASTE

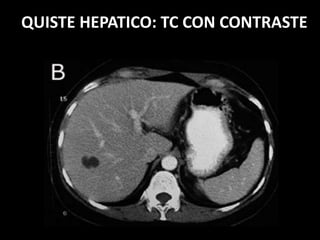

39. QUISTE HEPATICO: TC CON CONTRASTE

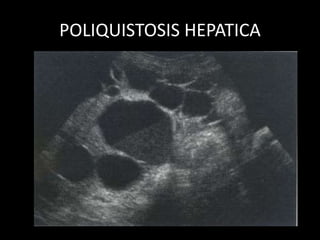

41. POLIQUISTOSIS HEPATICA

42. ANOMALIAS VASCULARES SINDROME
BUDD CHIARI
• Obstrucción o agenesia de
las venas supra hepáticas
• El hígado por intermedio
de venas colaterales
permite el flujo hacia la
vena cava inferior.

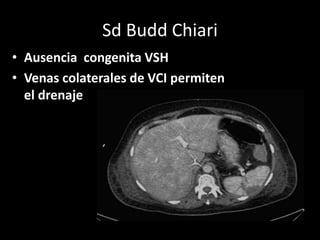

43. Sd Budd Chiari
• Ausencia congenita VSH
• Venas colaterales de VCI permiten
el drenaje

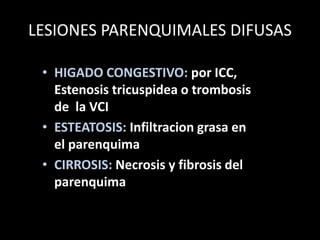

45. LESIONES PARENQUIMALES DIFUSAS
• HIGADO CONGESTIVO: por ICC,
Estenosis tricuspidea o trombosis
de la VCI
• ESTEATOSIS: Infiltracion grasa en
el parenquima
• CIRROSIS: Necrosis y fibrosis del
parenquima

46. HIGADO CONGESTIVO
• Hepatomegalia
• Parenquima hipoecoico (inicio)
• VSH dilatadas, inversion de flujo
• VCI dilatada

47. LESIONES PARENQUIMALES DIFUSAS : HÍGADO
CONGESTIVO
• Hepatomegalia:
• Parénquima
hipoecoico (1)
• Dilatación de las venas
supra hepáticas (2)
• Dilatación de la vena
cava inferior.(3)
1
2
2 3

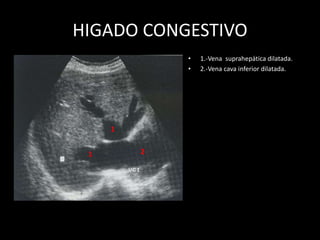

48. HIGADO CONGESTIVO
• 1.-Vena suprahepática dilatada.
• 2.-Vena cava inferior dilatada.
1
1 2

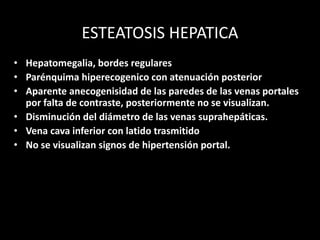

51. ESTEATOSIS HEPATICA
• Hepatomegalia, bordes regulares
• Parénquima hiperecogenico con atenuación posterior
• Aparente anecogenisidad de las paredes de las venas portales
por falta de contraste, posteriormente no se visualizan.
• Disminución del diámetro de las venas suprahepáticas.
• Vena cava inferior con latido trasmitido
• No se visualizan signos de hipertensión portal.

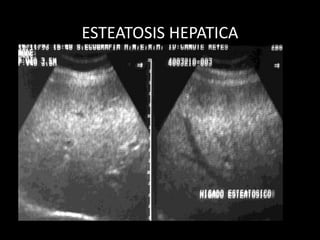

52. ESTEATOSIS HEPATICA

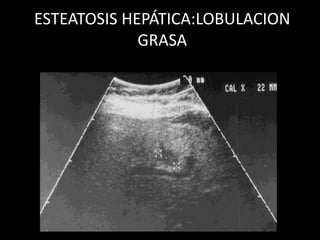

53. ESTEATOSIS HEPÁTICA:LOBULACION
GRASA

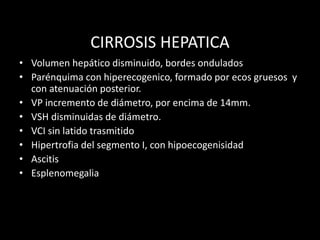

56. CIRROSIS HEPATICA
• Volumen hepático disminuido, bordes ondulados
• Parénquima con hiperecogenico, formado por ecos gruesos y
con atenuación posterior.
• VP incremento de diámetro, por encima de 14mm.
• VSH disminuidas de diámetro.
• VCI sin latido trasmitido
• Hipertrofia del segmento I, con hipoecogenisidad
• Ascitis
• Esplenomegalia

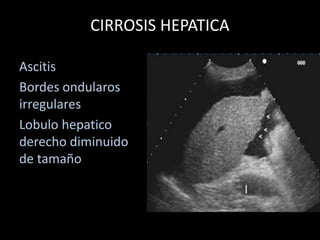

57. CIRROSIS HEPATICA
Ascitis
Bordes ondularos
irregulares
Lobulo hepatico
derecho diminuido
de tamaño

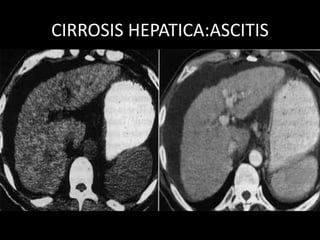

58. CIRROSIS HEPATICA:ASCITIS

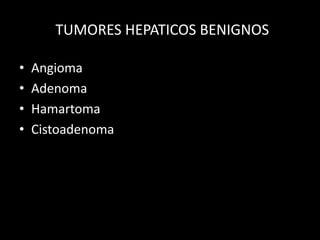

59. TUMORES HEPATICOS BENIGNOS
• Angioma
• Adenoma
• Hamartoma
• Cistoadenoma

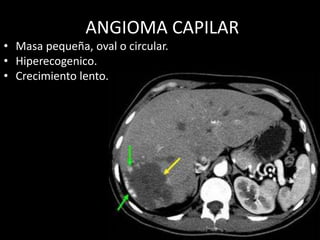

60. ANGIOMA CAPILAR
• Masa pequeña, oval o circular.
• Hiperecogenico.
• Crecimiento lento.

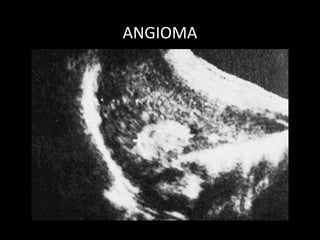

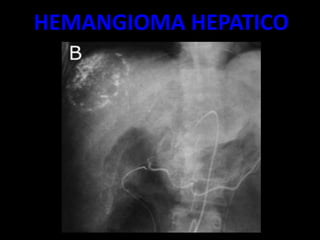

61. ANGIOMA

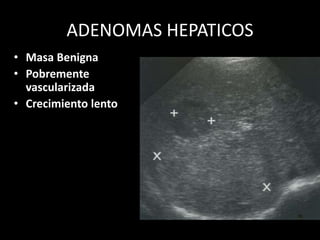

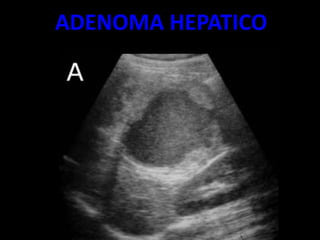

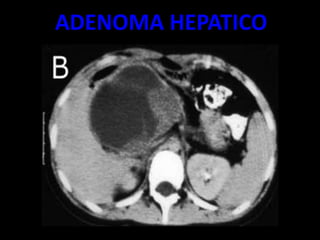

62. ADENOMAS HEPATICOS
• Masa Benigna
• Pobremente
vascularizada
• Crecimiento lento

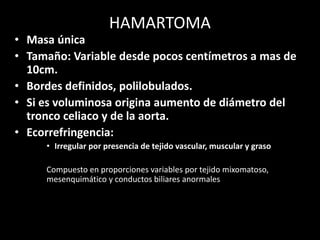

64. HAMARTOMA
• Masa única
• Tamaño: Variable desde pocos centímetros a mas de
10cm.
• Bordes definidos, polilobulados.
• Si es voluminosa origina aumento de diámetro del
tronco celiaco y de la aorta.
• Ecorrefringencia:
• Irregular por presencia de tejido vascular, muscular y graso
Compuesto en proporciones variables por tejido mixomatoso,
mesenquimático y conductos biliares anormales

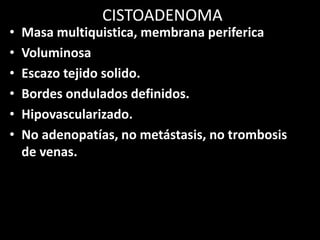

66. CISTOADENOMA
• Masa multiquistica, membrana periferica
• Voluminosa
• Escazo tejido solido.
• Bordes ondulados definidos.
• Hipovascularizado.
• No adenopatías, no metástasis, no trombosis
de venas.

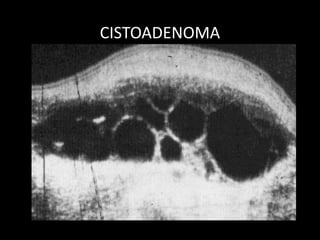

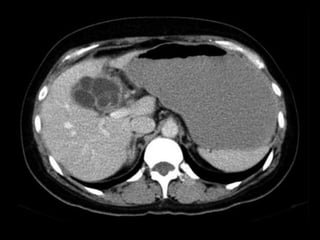

67. CISTOADENOMA

68. CISTOADENOMA

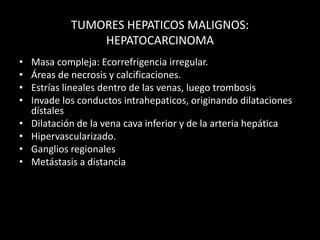

70. TUMORES HEPATICOS MALIGNOS:
HEPATOCARCINOMA
• Masa compleja: Ecorrefrigencia irregular.
• Áreas de necrosis y calcificaciones.
• Estrías lineales dentro de las venas, luego trombosis
• Invade los conductos intrahepaticos, originando dilataciones
dístales
• Dilatación de la vena cava inferior y de la arteria hepática
• Hipervascularizado.
• Ganglios regionales
• Metástasis a distancia

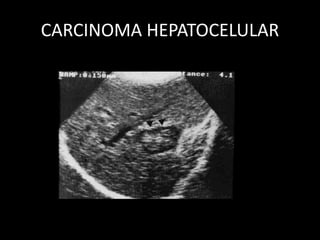

71. CARCINOMA HEPATOCELULAR

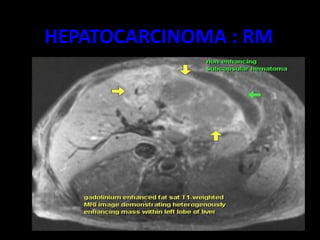

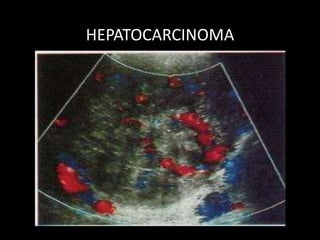

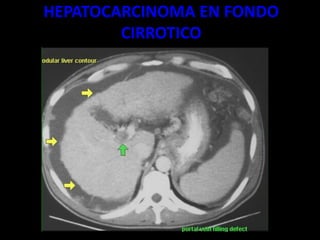

72. HEPATOCARCINOMA

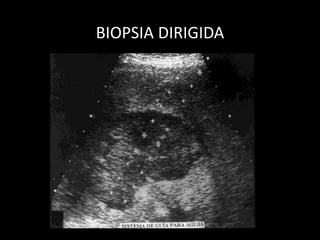

73. BIOPSIA DIRIGIDA

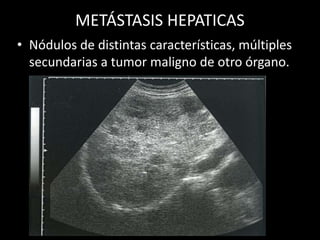

74. METÁSTASIS HEPATICAS
• Nódulos de distintas características, múltiples
secundarias a tumor maligno de otro órgano.

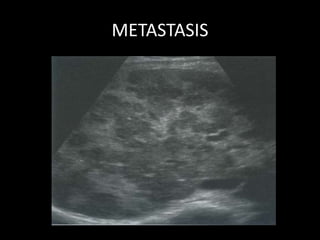

75. METASTASIS

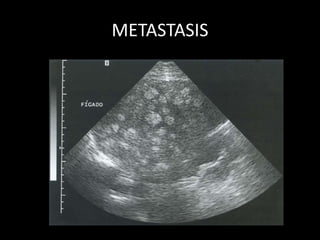

76. METASTASIS

83. 01/05/2017
INFECCIOSAS

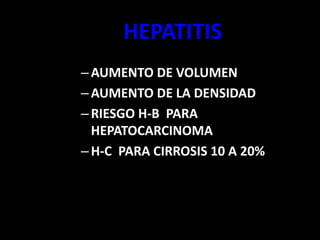

84. HEPATITIS
–AUMENTO DE VOLUMEN
–AUMENTO DE LA DENSIDAD
–RIESGO H-B PARA
HEPATOCARCINOMA
–H-C PARA CIRROSIS 10 A 20%

85. HEPATITIS

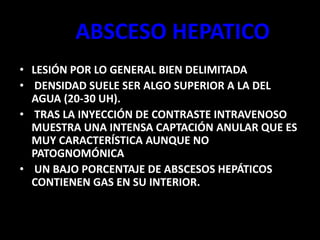

86. ABSCESO HEPATICO
• LESIÓN POR LO GENERAL BIEN DELIMITADA
• DENSIDAD SUELE SER ALGO SUPERIOR A LA DEL
AGUA (20-30 UH).
• TRAS LA INYECCIÓN DE CONTRASTE INTRAVENOSO
MUESTRA UNA INTENSA CAPTACIÓN ANULAR QUE ES
MUY CARACTERÍSTICA AUNQUE NO
PATOGNOMÓNICA
• UN BAJO PORCENTAJE DE ABSCESOS HEPÁTICOS
CONTIENEN GAS EN SU INTERIOR.

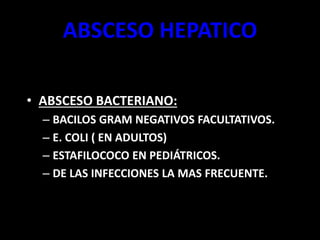

87. ABSCESO HEPATICO
• ABSCESO BACTERIANO:
– BACILOS GRAM NEGATIVOS FACULTATIVOS.
– E. COLI ( EN ADULTOS)
– ESTAFILOCOCO EN PEDIÁTRICOS.
– DE LAS INFECCIONES LA MAS FRECUENTE.

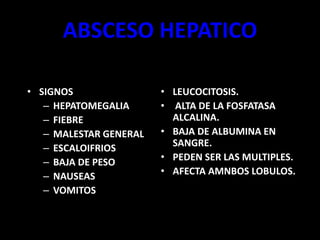

88. ABSCESO HEPATICO
• SIGNOS
– HEPATOMEGALIA
– FIEBRE
– MALESTAR GENERAL
– ESCALOIFRIOS
– BAJA DE PESO
– NAUSEAS
– VOMITOS
• LEUCOCITOSIS.
• ALTA DE LA FOSFATASA
ALCALINA.
• BAJA DE ALBUMINA EN
SANGRE.
• PEDEN SER LAS MULTIPLES.
• AFECTA AMNBOS LOBULOS.

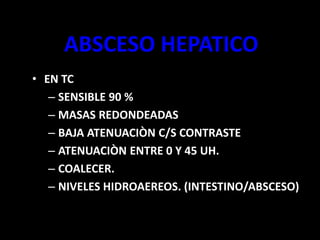

89. ABSCESO HEPATICO
• EN TC
– SENSIBLE 90 %
– MASAS REDONDEADAS
– BAJA ATENUACIÒN C/S CONTRASTE
– ATENUACIÒN ENTRE 0 Y 45 UH.
– COALECER.
– NIVELES HIDROAEREOS. (INTESTINO/ABSCESO)

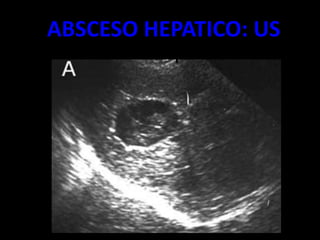

90. ABSCESO HEPATICO: US

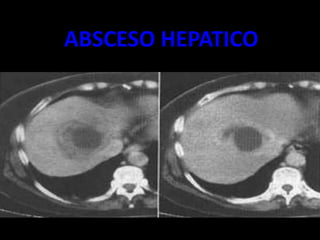

91. ABSCESO HEPATICO
6

92. ABSCESO HEPATICO

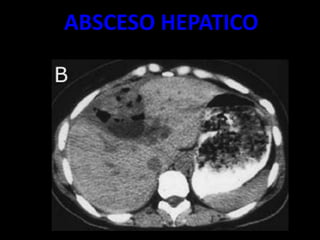

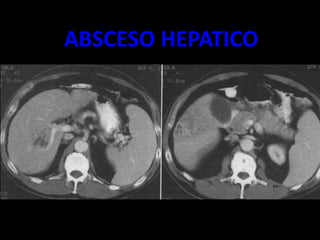

93. ABSCESO HEPATICO

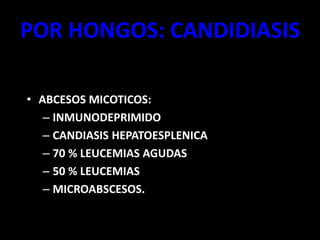

94. POR HONGOS: CANDIDIASIS
• ABCESOS MICOTICOS:
– INMUNODEPRIMIDO
– CANDIASIS HEPATOESPLENICA
– 70 % LEUCEMIAS AGUDAS
– 50 % LEUCEMIAS
– MICROABSCESOS.

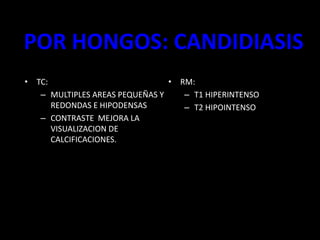

95. POR HONGOS: CANDIDIASIS
• TC:
– MULTIPLES AREAS PEQUEÑAS Y
REDONDAS E HIPODENSAS
– CONTRASTE MEJORA LA
VISUALIZACION DE
CALCIFICACIONES.
• RM:
– T1 HIPERINTENSO
– T2 HIPOINTENSO

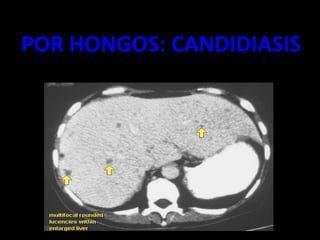

96. POR HONGOS: CANDIDIASIS

97. POR HONGOS: CANDIDIASIS

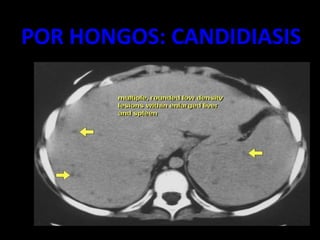

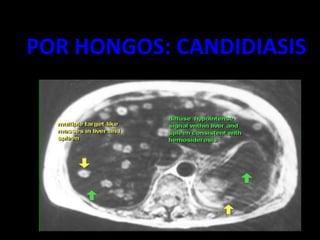

98. POR HONGOS: CANDIDIASIS

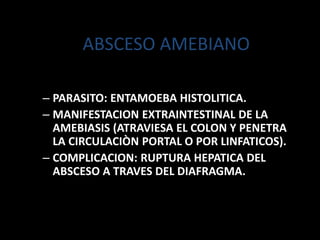

99. ABSCESO AMEBIANO
– PARASITO: ENTAMOEBA HISTOLITICA.
– MANIFESTACION EXTRAINTESTINAL DE LA
AMEBIASIS (ATRAVIESA EL COLON Y PENETRA
LA CIRCULACIÒN PORTAL O POR LINFATICOS).
– COMPLICACION: RUPTURA HEPATICA DEL
ABSCESO A TRAVES DEL DIAFRAGMA.

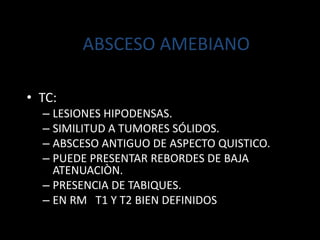

100. ABSCESO AMEBIANO
• TC:
– LESIONES HIPODENSAS.
– SIMILITUD A TUMORES SÓLIDOS.
– ABSCESO ANTIGUO DE ASPECTO QUISTICO.
– PUEDE PRESENTAR REBORDES DE BAJA
ATENUACIÒN.
– PRESENCIA DE TABIQUES.
– EN RM T1 Y T2 BIEN DEFINIDOS

101. ABSCESO AMEBIANO

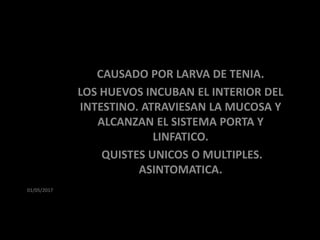

102. 01/05/2017
HIDATIDOSIS
CAUSADO POR LARVA DE TENIA.
LOS HUEVOS INCUBAN EL INTERIOR DEL
INTESTINO. ATRAVIESAN LA MUCOSA Y
ALCANZAN EL SISTEMA PORTA Y
LINFATICO.
QUISTES UNICOS O MULTIPLES.
ASINTOMATICA.

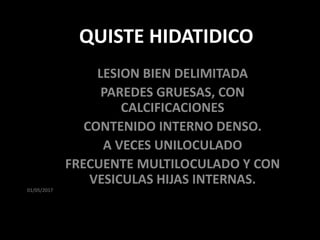

103. 01/05/2017
QUISTE HIDATIDICO
LESION BIEN DELIMITADA
PAREDES GRUESAS, CON
CALCIFICACIONES
CONTENIDO INTERNO DENSO.
A VECES UNILOCULADO
FRECUENTE MULTILOCULADO Y CON
VESICULAS HIJAS INTERNAS.

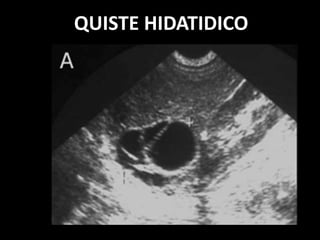

104. QUISTE HIDATIDICO

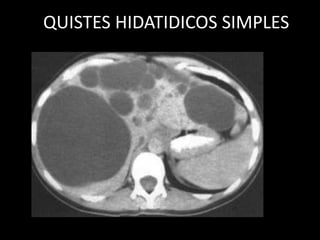

105. QUISTES HIDATIDICOS SIMPLES

106. QUISTE HIDATIDICO CON MULTIPLES
QUISTES SATELITES DE MENOR TAMAÑO

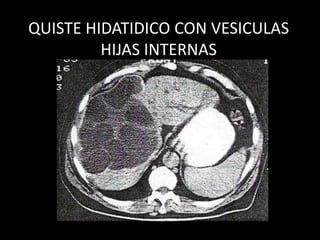

107. QUISTE HIDATIDICO CON VESICULAS
HIJAS INTERNAS

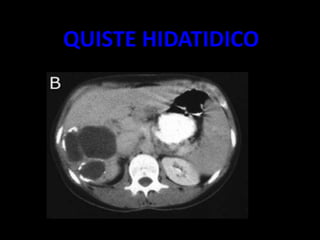

108. QUISTE HIDATIDICO

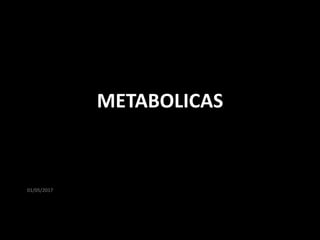

109. 01/05/2017
METABOLICAS

110. ESTEATOSIS HEPATICA

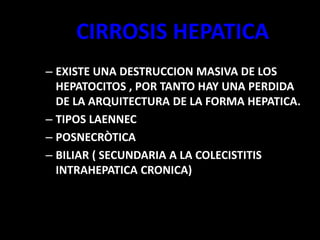

111. CIRROSIS HEPATICA
– EXISTE UNA DESTRUCCION MASIVA DE LOS
HEPATOCITOS , POR TANTO HAY UNA PERDIDA
DE LA ARQUITECTURA DE LA FORMA HEPATICA.
– TIPOS LAENNEC
– POSNECRÒTICA
– BILIAR ( SECUNDARIA A LA COLECISTITIS
INTRAHEPATICA CRONICA)

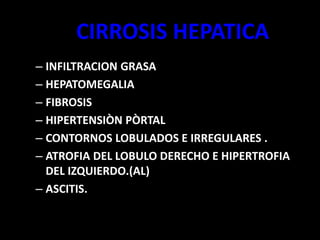

112. CIRROSIS HEPATICA
– INFILTRACION GRASA
– HEPATOMEGALIA
– FIBROSIS
– HIPERTENSIÒN PÒRTAL
– CONTORNOS LOBULADOS E IRREGULARES .
– ATROFIA DEL LOBULO DERECHO E HIPERTROFIA
DEL IZQUIERDO.(AL)
– ASCITIS.

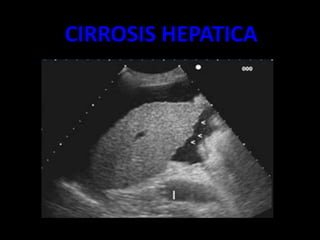

113. CIRROSIS HEPATICA

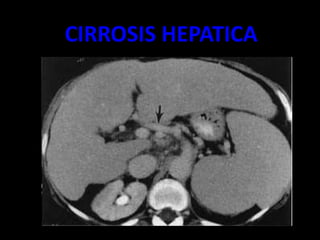

114. CIRROSIS HEPATICA

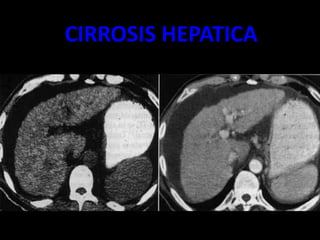

115. CIRROSIS HEPATICA

116. 01/05/2017
TRAUMATISMOS

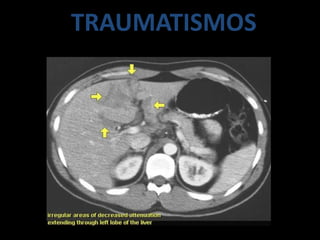

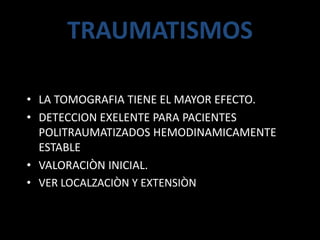

117. TRAUMATISMOS
• LA TOMOGRAFIA TIENE EL MAYOR EFECTO.
• DETECCION EXELENTE PARA PACIENTES
POLITRAUMATIZADOS HEMODINAMICAMENTE
ESTABLE
• VALORACIÒN INICIAL.
• VER LOCALZACIÒN Y EXTENSIÒN

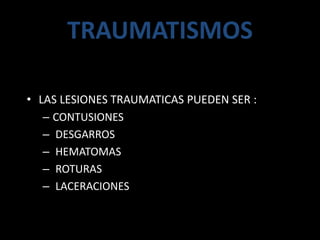

118. TRAUMATISMOS
• LAS LESIONES TRAUMATICAS PUEDEN SER :
– CONTUSIONES
– DESGARROS
– HEMATOMAS
– ROTURAS
– LACERACIONES

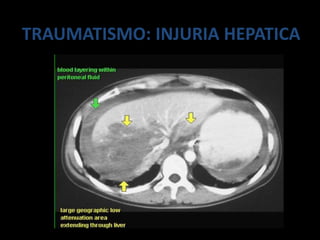

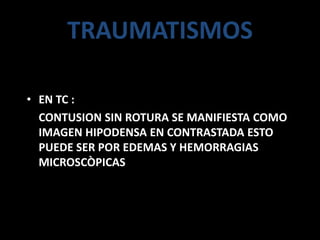

119. TRAUMATISMOS
• EN TC :
CONTUSION SIN ROTURA SE MANIFIESTA COMO
IMAGEN HIPODENSA EN CONTRASTADA ESTO
PUEDE SER POR EDEMAS Y HEMORRAGIAS
MICROSCÒPICAS

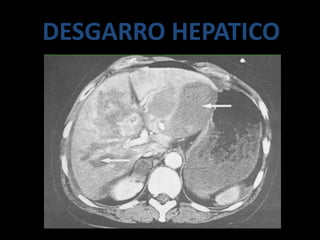

120. DESGARRO HEPATICO

121. TRAUMATISMO: INJURIA HEPATICA

122. TRAUMATISMOS

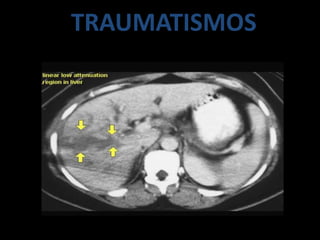

123. TRAUMATISMOS

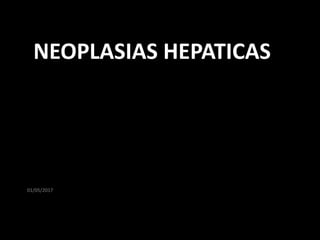

124. 01/05/2017
NEOPLASIAS HEPATICAS

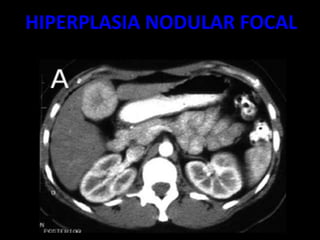

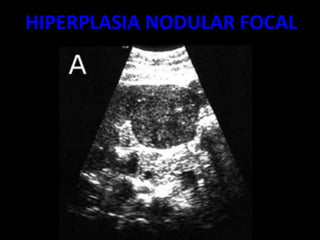

125. HIPERPLASIA NODULAR FOCAL

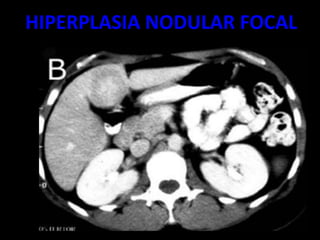

126. HIPERPLASIA NODULAR FOCAL

127. HIPERPLASIA NODULAR FOCAL

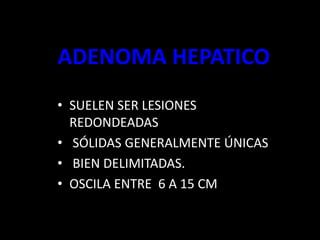

128. ADENOMA HEPATICO
• SUELEN SER LESIONES
REDONDEADAS
• SÓLIDAS GENERALMENTE ÚNICAS
• BIEN DELIMITADAS.
• OSCILA ENTRE 6 A 15 CM

129. ADENOMA HEPATICO

130. ADENOMA HEPATICO

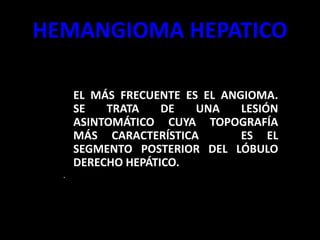

131. HEMANGIOMA HEPATICO
– EL MÁS FRECUENTE ES EL ANGIOMA.
SE TRATA DE UNA LESIÓN
ASINTOMÁTICO CUYA TOPOGRAFÍA
MÁS CARACTERÍSTICA ES EL
SEGMENTO POSTERIOR DEL LÓBULO
DERECHO HEPÁTICO.
.

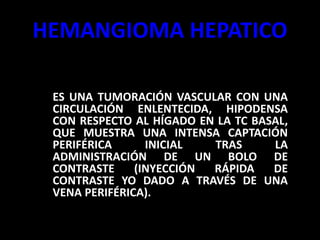

132. HEMANGIOMA HEPATICO
– ES UNA TUMORACIÓN VASCULAR CON UNA
CIRCULACIÓN ENLENTECIDA, HIPODENSA
CON RESPECTO AL HÍGADO EN LA TC BASAL,
QUE MUESTRA UNA INTENSA CAPTACIÓN
PERIFÉRICA INICIAL TRAS LA
ADMINISTRACIÓN DE UN BOLO DE
CONTRASTE (INYECCIÓN RÁPIDA DE
CONTRASTE YO DADO A TRAVÉS DE UNA
VENA PERIFÉRICA).

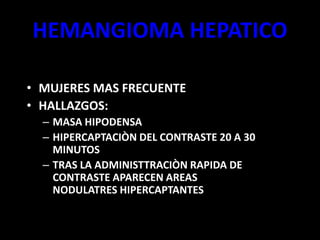

133. HEMANGIOMA HEPATICO
• MUJERES MAS FRECUENTE
• HALLAZGOS:
– MASA HIPODENSA
– HIPERCAPTACIÒN DEL CONTRASTE 20 A 30
MINUTOS
– TRAS LA ADMINISTTRACIÒN RAPIDA DE
CONTRASTE APARECEN AREAS
NODULATRES HIPERCAPTANTES

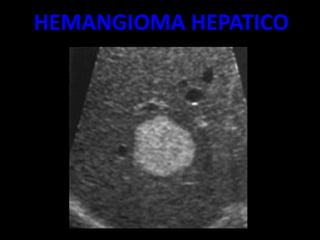

134. HEMANGIOMA HEPATICO

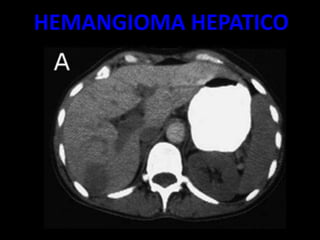

135. HEMANGIOMA HEPATICO

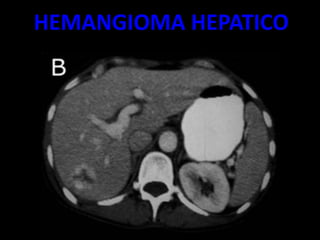

136. HEMANGIOMA HEPATICO

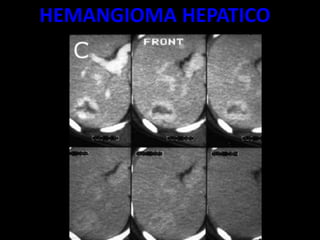

137. HEMANGIOMA HEPATICO

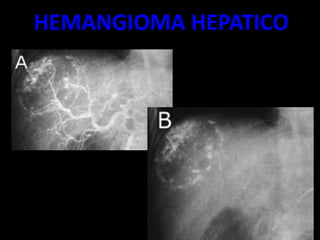

138. HEMANGIOMA HEPATICO

139. HEMANGIOMA HEPATICO

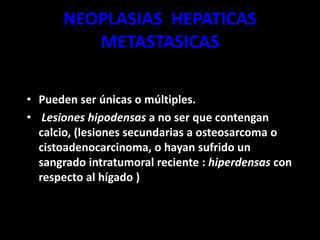

140. NEOPLASIAS HEPATICAS
METASTASICAS
• Pueden ser únicas o múltiples.
• Lesiones hipodensas a no ser que contengan
calcio, (lesiones secundarias a osteosarcoma o
cistoadenocarcinoma, o hayan sufrido un
sangrado intratumoral reciente : hiperdensas con
respecto al hígado )

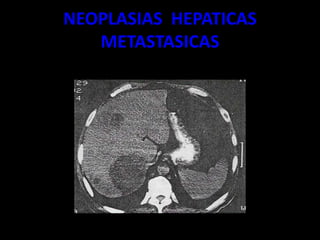

141. NEOPLASIAS HEPATICAS
METASTASICAS

142. NEOPLASIAS HEPATICAS
METASTASICAS

143. NEOPLASIAS HEPATICAS
METASTASICAS

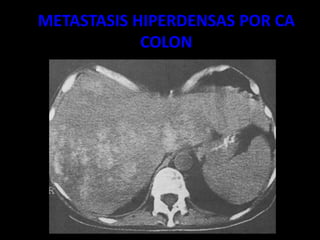

144. METASTASIS HIPERDENSAS POR CA
COLON

145. NEOPLASIAS HEPATICAS
• - La más frecuente es el hepatocarcinoma,
que suele asentar sobre un hígado con una
hepatopatía de base.
• - Puede infiltrar e! hígado de forma difusa,
o bien presentarse como una lesión focal.

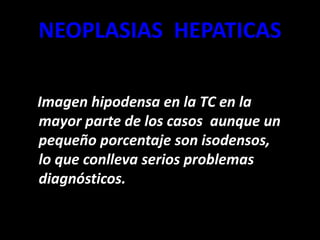

146. NEOPLASIAS HEPATICAS
Imagen hipodensa en la TC en la
mayor parte de los casos aunque un
pequeño porcentaje son isodensos,
lo que conlleva serios problemas
diagnósticos.

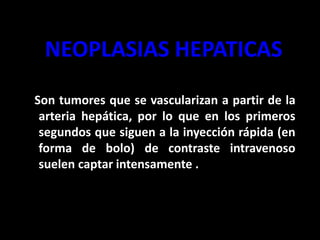

147. NEOPLASIAS HEPATICAS
Son tumores que se vascularizan a partir de la
arteria hepática, por lo que en los primeros
segundos que siguen a la inyección rápida (en
forma de bolo) de contraste intravenoso
suelen captar intensamente .

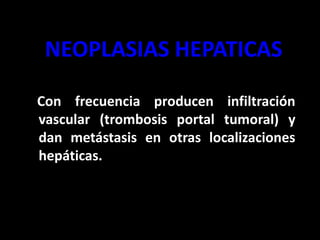

148. NEOPLASIAS HEPATICAS
Con frecuencia producen infiltración
vascular (trombosis portal tumoral) y
dan metástasis en otras localizaciones
hepáticas.

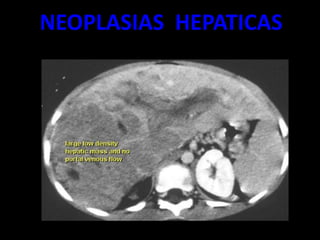

149. NEOPLASIAS HEPATICAS

150. HEPATOCARCINOMA EN FONDO
CIRROTICO

151. HEPATOCARCINOMA : RM

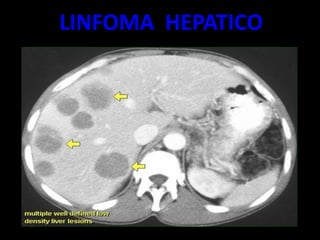

152. LINFOMA HEPATICO
