Los signos radiológicos del edema pulmonar incluyen infiltrados intersticiales y alveolares. Estos se producen por un aumento de la presión venosa y la permeabilidad de la membrana alveolo-capilar, lo que causa disnea, taquicardia y otros síntomas. Las líneas de Kerley, el engrosamiento cisural y el signo del manguito son indicativos de edema septal, mientras que las alas de mariposa sugieren el paso de líquido al espacio alveolar.

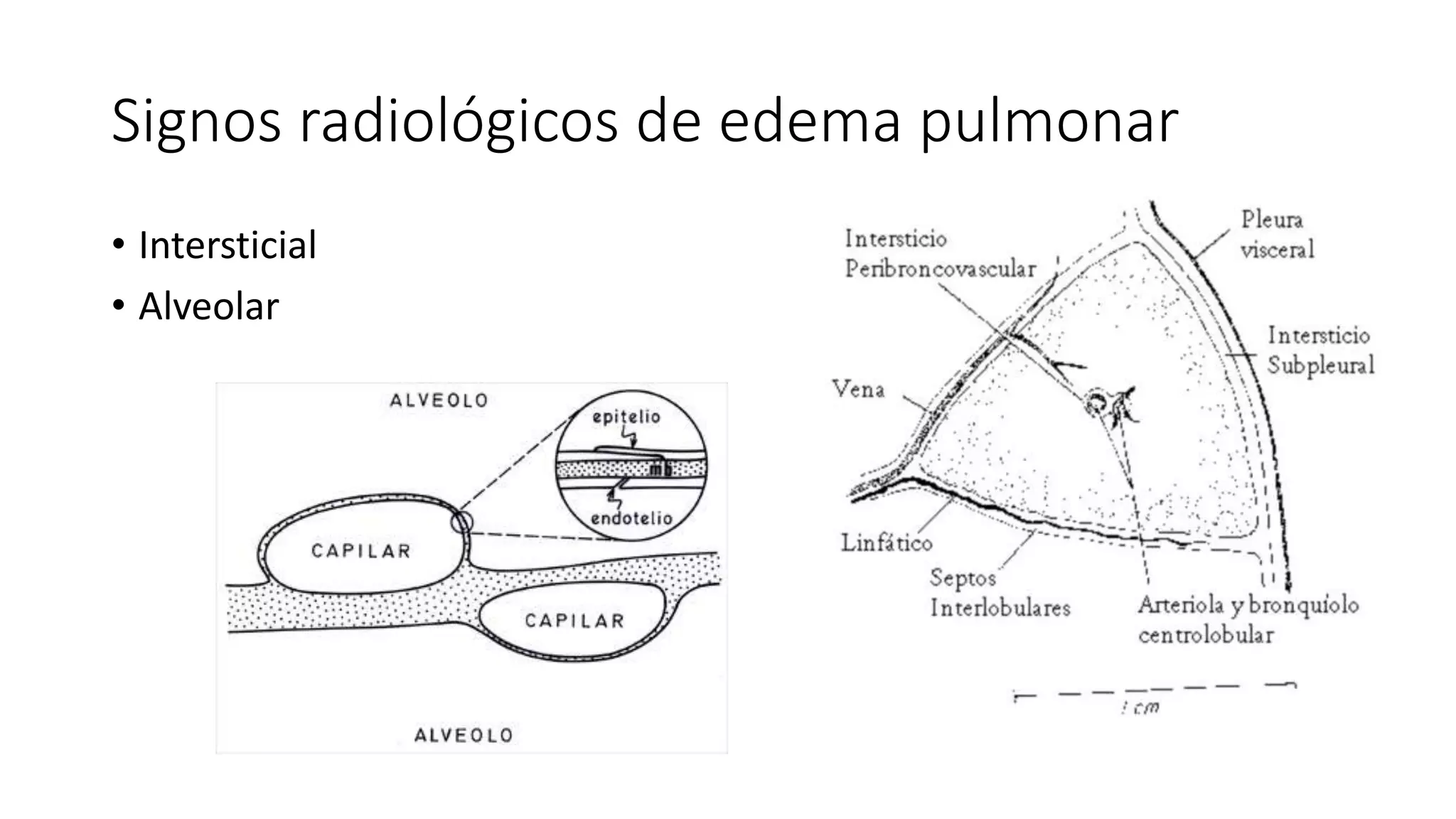

1. Signos radiológicos de edema pulmonar
• Intersticial
• Alveolar

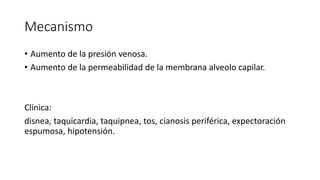

2. Mecanismo
• Aumento de la presión venosa.
• Aumento de la permeabilidad de la membrana alveolo capilar.
Clínica:
disnea, taquicardia, taquipnea, tos, cianosis periférica, expectoración
espumosa, hipotensión.

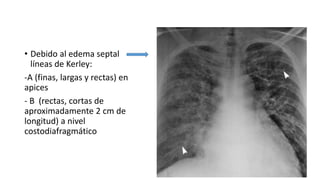

3. • Debido al edema septal
líneas de Kerley:
-A (finas, largas y rectas) en
apices
- B (rectas, cortas de
aproximadamente 2 cm de
longitud) a nivel
costodiafragmático

4. Engrosamiento cisural
• Exceso de agua es considerable.
• Engrosamiento
de las líneas interlobulares en el
espacio subpleural.

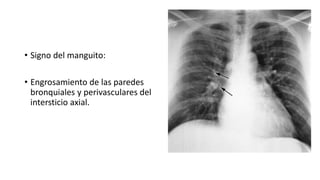

5. • Signo del manguito:
• Engrosamiento de las paredes
bronquiales y perivasculares del
intersticio axial.

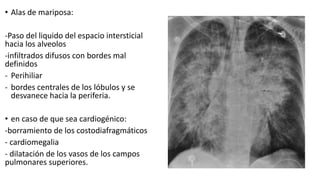

6. • Alas de mariposa:
-Paso del liquido del espacio intersticial
hacia los alveolos
-infiltrados difusos con bordes mal
definidos
- Perihiliar
- bordes centrales de los lóbulos y se
desvanece hacia la periferia.
• en caso de que sea cardiogénico:
-borramiento de los costodiafragmáticos
- cardiomegalia
- dilatación de los vasos de los campos
pulmonares superiores.

7. • Rocetas perilobulillares:
-Visualización de todos los
tabiques interlobulillares que
rodean a un lobulillo
