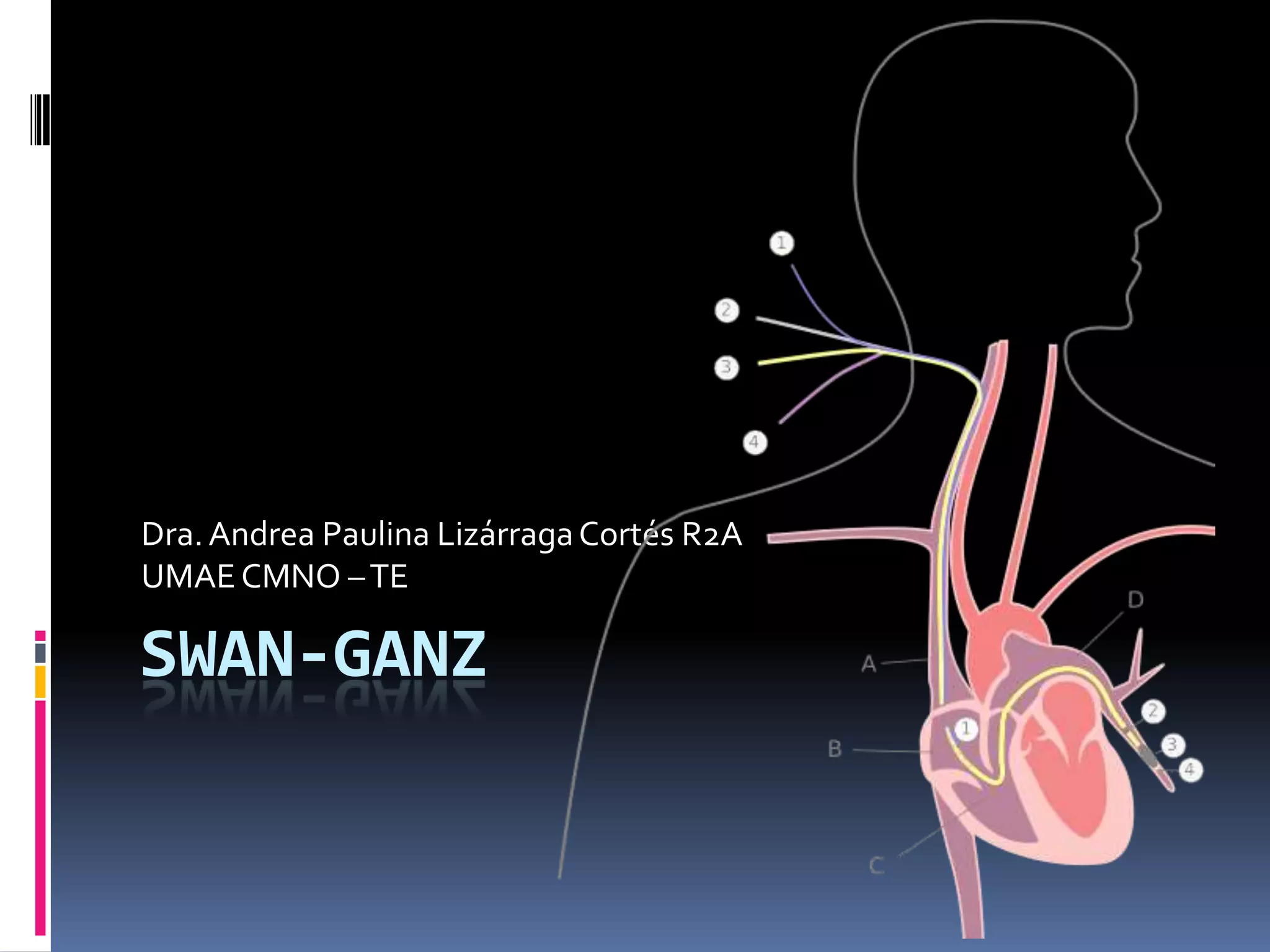

1. Dra. Andrea Paulina Lizárraga Cortés R2A
UMAE CMNO – TE
SWAN-GANZ

2.  El CAP proporciona
datos tanto de la
funcionalidad cardíaca
(gasto cardíaco,
precarga, postcarga),
como de la oxigenación
tisular (aporte y
consumo de oxígeno).
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

3. INDICACIONES DEL CAP
a) Condiciones preoperatorias que aconsejan la utilización del CAP:
 Pacientes con función ventricular deprimida (FE < 40%)
 Pacientes con hipertensión pulmonar (PAPs > 30 mmHg)
 Pacientes hemodinámicamente inestables que requieren apoyo
inotrópico y/o balón de contrapulsación intraaórtico
 Pacientes programados para trasplante cardíaco y hepático
b) Condiciones intraoperatorias:
 Procedimientos que condicionen pérdidas sanguíneas
importantes con enfermedad arterial coronaria
 Pacientes hemodinámicamente inestables que requieran apoyo
inotrópico y/o balón de contrapulsación
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

4. c) Reanimación: se pueden definir tres grandes grupos de indicaciones:
 Diagnósticas: en los estados de shock, los estudios
hemodinámicos para evaluar las condiciones de relleno vascular y
de gasto cardíaco
 Monitorización: el CAP permite una vigilancia hemodinámica en
pacientes con riesgo de inestabilizarse, sobre todo gracias a la
monitorización del GC y de la saturación venosa mixta continuas:
fallo multiorgánico, shock, infartos recientes con patología
intercurrente, politransfundidos, muerte encefálica, pacientes
con hemofiltración.

Estudio hemodinámico en el curso de un TEP.
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

5. Descripción del cateter
 Poliuretano de 110 cm de largo y un diámetro externo de 7
o 7.5 French.
 Dos conductos internos:
 uno de ellos discurre por toda la longitud del catéter hasta la
punta del mismo (luz distal)
 el otro se abre a 30 cm del extremo del catéter (luz proximal)
 balón de látex de 1.5 cc de capacidad(en la punta del
catéter)
 Termistor (permite el cálculo del gasto cardíaco por
termodilución).
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

7. Colocación del catéter
 El ECG del paciente debe estar
monitorizado de forma continua
 Las vías de acceso pueden ser: yugular (mejor
derecha), subclavia (mejor izquierda) o
braquial.
 deben conectarse las luces proximal y distal a
sus respectivas alargaderas.
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

8.  su morfología la que
nos irá guiando a
través de las sucesivas
cavidades vasculares
y cardíacas .
 se introduce el catéter
unos 15-20 cm, lo
suficiente como para
que atraviese la
longitud del
introductor y alcance
la luz vascular
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

9.  A los 40 cm aproximadamente el catéter
atraviesa la válvula pulmonar y se introduce
en la arteria pulmonar:
 la presión diastólica aumenta bruscamente
(hasta 6-12 mmHg)(dicrota)
 presión de enclavamiento capilar pulmonar
(PECP) o presión capilar pulmonar (PCP).
 deshinchar el balón, tras lo cual debe
reaparecer la morfología de la curva de
presión de arteria pulmonar
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004

11. Las condiciones de validez de la presión
de enclavamiento pulmonar son:
 la acción de inflar y desinflar el balón debe hacer
aparecer las curvas de PCP y de PAP,
respectivamente
 la morfología de la curva de PCP debe ser la de
una curva de presión auricular, con sus dos ondas
características “a” y “v”
 el valor medio de la PCP debe ser igual o inferior
a la PAP diastólica, salvo si existe una onda “v”
de regurgitación mitral, o si el paciente
presentaba una hipertensión pulmonar

12. Ondas de la PAP

13. Aurícula derecha
 la curva tiene tres ondas positivas: “a”, “c” y “v”,
las cuales muestran oscilaciones continuas en su
forma y dos valles “x” e “y”.
 La presión media normal en la AD oscila entre 0
a 5 mm Hg.
Monitoreo de las presiones de la arteria pulmonar Catéter de Swan-Ganz Parte III
Aina Lauga* y Sergio V. Perrone** 2007

14.  Antes que pase la punta del catéter por la VT,
se procede al inflado del balón lo cual
reducirá el riesgo de arritmias ventriculares y
permitirá que el catéter flote en el flujo
sanguíneo, y avanzando desde el VD a la
arteria pulmonar (AP).
 Las curvas de presión se ven influenciadas por
la respiración del paciente, especialmente si
éste se encuentra conectado a un sistema de
VM con PEEP
Monitoreo de las presiones de la arteria pulmonar Catéter de Swan-Ganz Parte III
Aina Lauga* y Sergio V. Perrone** 2007

15.  Durante la ventilación, la PEEP provoca un
aumento de la presión en la arteria pulmonar
(AP), resultando en valores más elevados.
 la presión intratorácica negativa disminuye los
valores de la curva, dando una medición más
baja.
 Por lo tanto, la presión de la AD deberá leerse al
fin de la espiración, que constituye el punto más
estable del ciclo respiratorio.
Monitoreo de las presiones de la arteria pulmonar Catéter de Swan-Ganz Parte III
Aina Lauga* y Sergio V. Perrone** 2007

16. Ventrículo derecho
 la onda de presión, tendrá una forma
ascendente, con una presión que es 3 a 4 veces
mayor que la de la AD
 Dientes de sierra, es pulsátil
 valores normales
 0 - 5 mm Hg para la presión diastólica
 20 a 30 mm Hg para la sistólica.
Monitoreo de las presiones de la arteria pulmonar Catéter de Swan-Ganz Parte III
Aina Lauga* y Sergio V. Perrone** 2007

17. Presión de la arteria pulmonar
 Presión diastólica se eleva
 cisura dícrota en el descenso de la curva, que
indica el cierre de la VP
 La presión diastólica normal de la AP es de
aproximadamente 10 mm Hg
 la sistólica entre 20 y 30 mm Hg.
Monitoreo de las presiones de la arteria pulmonar Catéter de Swan-Ganz Parte III
Aina Lauga* y Sergio V. Perrone** 2007

18. Presión de enclavamiento
 Mientras el balón continúa inflado, se continúa
empujando hasta la posición de enclavado.
 Esta se alcanza cuando la curva se aplana.
 aparecen nuevamente las ondas auriculares: “a”,
“c” y “v”, pero ahora correspondientes a la curva de
presiones de la AI.
Monitoreo de las presiones de la arteria pulmonar Catéter de Swan-Ganz Parte III
Aina Lauga* y Sergio V. Perrone** 2007

19. Presión capilar pulmonar (PCP) o Presión
de enclavamiento pulmonar (PEP)
 Es la registrada a través de la luz distal del catéter estando
inflado el globo, una vez enclavado el catéter
 la presión registrada reflejará la transmisión de la presión a
nivel de la aurícula izquierda (PAI).
 Puesto que la PAI equivale normalmente a la presión
telediastólica ventricular izquierda (PTDVI), la PCP podría
utilizarse para obtener una idea acerca de esta última, que
es a su vez un reflejo de la precarga del VI.
 La presión usualmente varía entre 5 y 12 mm Hg ensujetos
normales
El análisis de los registros de presión Jorge Gaspar H* archivos de cardiologia 2004
