BIOELECTRICIDAD
Y
POTENCIAL DE MEMBRANA
CONCEPTOS BASICOS DE
BIOFISICA
• CARGA (q)
• DIFERENCIA DE POTENCIAL (V)
• CORRIENTE ELECTRICA
• CONDUCTANCIA (g) / RESISTENCIA
• CAPACITANCIA
CARGA
 CARGA (q)
- Propiedad intrínseca de electrones y protones. Puede ser positiva o negativa.
- La unidad de carga en el sistema Internacional de Unidades es el Coulomb (C).
Un electrón tiene una carga de 1.602 10-19 C mientras que un protón tiene la
misma cantidad de carga pero de signo contrario.
- Interacciones eléctricas: Son fenómenos de atracción o repulsión que se dan
entre cargas positivas (cationes, protones) y/o cargas negativas (electrones,
aniones) de manera independiente de la masa.
- Los fenómenos biológicos ocurren en medio acuoso. Los iones más
importantes del cuerpo humano son el Na+, el K+ y el Cl-. Las
interacciones eléctricas entre éstos y otros iones están restringidas por
las membranas biológicas.

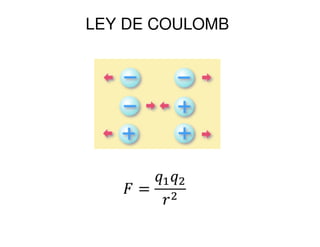

LEY DE COULOMB
Campo eléctrico de un
sistema de cargas
Campo eléctrico de una carga
puntual
Campo eléctrico de un dipolo
CONCEPTOS BASICOS DE
BIOFISICA
• CARGA (q)
• DIFERENCIA DE POTENCIAL (V)
• CORRIENTE ELECTRICA
• CONDUCTANCIA (g) / RESISTENCIA
• CAPACITANCIA
DIFERENCIA DE POTENCIAL
A B
La diferencia de potencial entre A y B se relaciona con la diferencia de
energía asociada al movimiento de carga entre los puntos A y B, bajo la
influencia de un campo eléctrico
DVAB = DE / q
Cuando la energía asociada al desplazamiento de 1 Coulomb es de 1
Joule, la diferencia de potencial es 1 volt
Volt = Joule/Coulomb

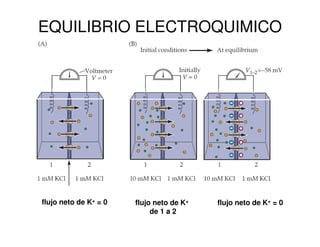

EQUILIBRIO ELECTROQUIMICO
flujo neto de K+ = 0 flujo neto de K+
de 1 a 2
flujo neto de K+ = 0
Principio de electroneutralidad

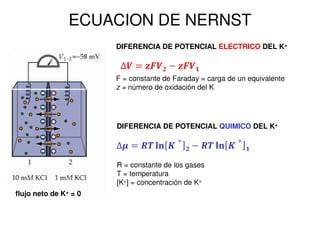

ECUACION DE NERNST
DIFERENCIA DE POTENCIAL ELECTRICO DEL K+
F = constante de Faraday = carga de un equivalente
z = número de oxidación del K
DIFERENCIA DE POTENCIAL QUIMICO DEL K+
R = constante de los gases
T = temperatura
[K+] = concentración de K+
flujo neto de K+ = 0
ECUACION DE NERNST
Gradiente eléctrico
Gradiente químico
En el equilibrio electroquímico, son iguales y de signo opuesto:
Reordenando y operando:
ECUACION DE NERNST
Si consideramos que 1 y 2 son los compartimientos extra e
intracelular:
z: Número de oxidación del ion
F: Constante de Faraday = 9.648 x 104 Coulombs / mol
R: Constante de los gases = 8.315 Joules / °Kelvin * mol
T: Temperatura en grados Kelvin
J=V/C
ENa ~ +60 mV
EK ~ -70 mV
ECl ~ -70 mV
ECa ~ +150 mV
POTENCIAL DE MEMBRANA
CELULAR
 En una célula, el potencial de membrana es la Energía
asociada al pasaje de una carga a través de la membrana.
Los iones pasan por canales transmembrana selectivos.
 Una célula no se encuentra en equilibrio electroquímico,
porque la permeabilidad para cada especie iónica varía. Las
células están en estado estacionario; cada especie iónica está
sometida a un gradiente electroquímico que genera flujo neto
de iones, pero NO flujo neto de cargas.
 El potencial, por ende, estará determinado por el ion con
mayor permeabilidad.
 No puede aplicarse la Ecuación de Nernst para calcular el
potencial de membrana (Vm).
POTENCIAL DE MEMBRANA
Potencial de membrana
CELULAR
[K+] externa
ECUACION DE GOLDMAN-HODGKIN
Y KATZ
P = permeabilidad
Vm = Vintracelular – Vextracelular y por convención Vextracelular = 0

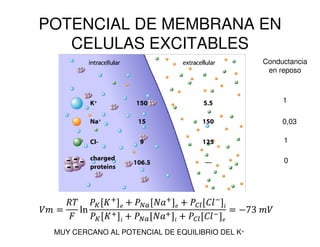

POTENCIAL DE MEMBRANA EN
CELULAS EXCITABLES
Conductancia
en reposo
1
0,03
1
0
MUY CERCANO AL POTENCIAL DE EQUILIBRIO DEL K+
BOMBA Na+/K+ ATPasa
 Si V depende del flujo de iones, y éste de su permeabilidad y su
gradiente químico, para mantener V habrá que mantener el
gradiente químico.
 En un sistema estacionario, como la célula, la bomba
Na+/K+ ATPasa impide la disipación del gradiente.
3Na+
2K+
Extracelular
Intracelular
TRANSPORTE ACTIVO DIFUSION
Na/K ATPasa
EQUILIBRIO de GIBBS-DONNAN
 Membrana semipermeable
 Diferentes concentraciones de
iones
 Iones que NO puedan atravesar
la membrana (ej. proteínas)
LA PRESENCIA DE UN ION NO DIFUSIBLE GENERA UNA
ASIMETRIA EN LA DISTRIBUCION DE LOS IONES DIFUSIBLES
Cell membrane
Citosol Fluído extracelular
+
–
– +
145 mM K+ 5 mM K+
– +
12 mM Na+ 144 mM Na+
– +
12 mM Cl– 120 mM Cl–
145 mEq A– (proteinas, – +
fosfolípidos, fosfatos
orgánicos, etc)
– +
– +
– +
29 mEq A– (HCO3
–,
PO4
=, etc)
EK
 -90mV
ENa
 +66mV
ECl
 -61mV
–68 mV
Electrodo de
referencia
Voltímetro
Electrodo de
lectura
ATP
3Na
2K
La existencia de aniones impermeables atraen cationes permeables
hacia el interior de la célula (y aniones). El agua los sigue, la célula se
hincha. La Na/K-ATPasa es necesaria para bombear el Na+ hacia
afuera, oponiéndose al efecto Donnan.
CONCEPTOS BASICOS DE
BIOFISICA
• CARGA (q)
• DIFERENCIA DE POTENCIAL (V)
• CORRIENTE ELECTRICA
• CONDUCTANCIA (g) / RESISTENCIA
• CAPACITANCIA
CORRIENTE ELECTRICA
• El movimiento de un cierto número de cargas (q) x unidad de
tiempo de un punto a otro de un conductor.
CONCEPTOS BASICOS DE
BIOFISICA
• CARGA (q)
• DIFERENCIA DE POTENCIAL (V)
• CORRIENTE ELECTRICA
• CONDUCTANCIA (g) / RESISTENCIA
• CAPACITANCIA
La permeabilidad del ión se expresa como CONDUCTANCIA
Conductancia (g) es la inversa de la RESISTENCIA
(g = 1 / R). La unidad de conductancia es el siemens (S).
Cuando Vm  Eion, Existe una fuerza impulsora (un gradiente
electroquímico) para ese ión y hay flujo neto.
Vm - Eion
La ley de Ohm Establece que I = V / R,
Ampere= Volt x Ohm
que se puede escribir como:
I = V x g, por lo tanto Iion = gion ( Vm - Eion)
Esa corriente (Iion) fluirá si y sólo si gion  0.
Cuando la fuerza impulsora de un ión (Vm - Eion) es
positiva, Iion es positiva.
Las cargas positivas que se mueven hacia afuera a través
de la membrana se llaman corrientes positivas
(salientes).
Un catión sale o un anión entra.
Y cuando (Vm - Eion) es negativo entonces la Iion es una
corriente negativa (entrante)
Un catión entra o un anión sale.
La Ecuación que utiliza las conductancias y la fuerza
impulsora para describir el Vm en reposo , para una
membrana permeable al K+, Na+ y Cl-:
Vm =
ECl gCl EK gK + ENa gNa +
gK + gNa + gCl
Subunidad
Poro del Canal
Poro del canal
Los canales iónicos están compuestos de múltiples dominios transmembrana, en general por
varias subunidades proteicas idénticas o diferentes, rodeando un poro acuoso con grupos
aminoacídicos cargados o polares que dejan pasar un tipo o mas de iones.
Ek= - RT ln [K]i
zF [K]e
Ek= - 58 log [K]i
[K]e
Pendiente de la curva I-V
es la conductancia
CONCEPTOS BASICOS DE
BIOFISICA
• CARGA (q)
• DIFERENCIA DE POTENCIAL (V)
• CORRIENTE ELECTRICA
• CONDUCTANCIA (g) / RESISTENCIA
• CAPACITANCIA
+ –
interruptor eléctrica
Bloque de
metal
Lectura de
corriente
Bloque de
metal
Pila o batería
Un dispositivo físico que podemos convertir en un
capacitor moviendo los bloques de metal
suficientemente cerca uno del otro (sin que se toquen)
+ –
+
+
+
+
–
–
–
–
+
+
+
–
–
–
Esto es un capacitor.
Interruptor
Conectado
fluye corriente
Hasta cargar el
capacitor
• CAPACITOR:
estructura que puede
almacenar cargas.
• Un capacitor está
formado por dos
láminas conductoras
separadas por un
material aislante.
• Al aplicarse una
diferencia de potencial
entre las láminas, se
produce una
redistribución de las
cargas entre las
placas.
Se puede convertir en algo que parezca un sistema biológico.
Los bloques de metal se pueden convertir en compartimientos de fluidos
electrolíticos y cambiar la capa de aire aislante a una bicapa lipídica
(membrana) también aislante.

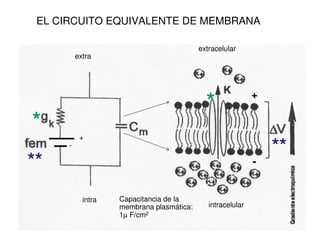

EL CIRCUITO EQUIVALENTE DE MEMBRANA
extracelular
intracelular
+
-
extra
+
intra
-
Capacitancia de la
membrana plasmática:
1μ F/cm2
*
*
**
**

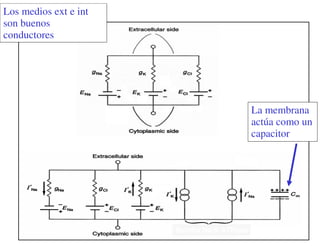

Un primer circuito ...
Los medios ext e int
son buenos
conductores
La membrana
actúa como un
capacitor
Bomba Na/K ATPasa

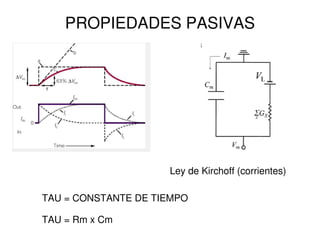

PROPIEDADES PASIVAS
Ley de Kirchoff (corrientes)
TAU = CONSTANTE DE TIEMPO
TAU = Rm x Cm

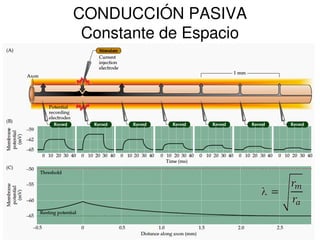

CONDUCCIÓN PASIVA
Constante de Espacio

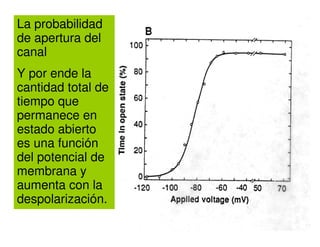

La probabilidad
de apertura del
canal
Y por ende la
cantidad total de
tiempo que
permanece en
estado abierto
es una función
del potencial de
membrana y
aumenta con la
despolarización.
Para canales iónicos

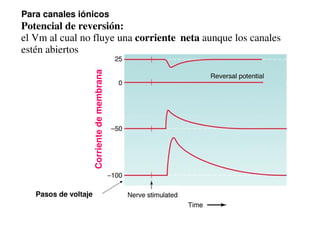

Potencial de reversión:
el Vm al cual no fluye una corriente neta aunque los canales
estén abiertos
Corriente de membrana
Pasos de voltaje
En la placa neuromuscular la Ach abre un canal permeable a Na+
y K+
El potencial de reversión para este canal será un valor intermedio
entre los E de equilibrio de ambos iones
Corriente de membrana
Potencial de membrana
CURVA I / V
EN QUE CONSISTE EL CLAMPEO DE CORRIENTE
Y EL CLAMPEO DE VOLTAJE ?
CONFIGURACIONES DEL REGISTRO:
REGISTROS EXTRACELULARES (mido corriente o
voltaje de varias células cercanas al electrodo)
REGISTROS INTRACELULARES
REGISTROS de PATCH CLAMP

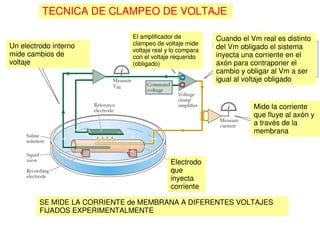

TECNICA DE CLAMPEO DE VOLTAJE
Un electrodo interno
mide cambios de
voltaje
El amplificador de
clampeo de voltaje mide
voltaje real y lo compara
con el voltaje requerido
(obligado)
Electrodo
que
inyecta
corriente
Cuando el Vm real es distinto
del Vm obligado el sistema
inyecta una corriente en el
axón para contraponer el
cambio y obligar al Vm a ser
igual al voltaje obligado
Mide la corriente
que fluye al axón y
a través de la
membrana
SE MIDE LA CORRIENTE de MEMBRANA A DIFERENTES VOLTAJES
FIJADOS EXPERIMENTALMENTE
Patch clamp
(registros de canales únicos)
SE usa con CLAMPEO DE VOLTAJE
Registro las corrientes a través de la
membrana
01- Bioelectricidad y potencial de membrana

Más contenido relacionado

La actualidad más candente

Histología células y Matriz Extracelular (histology cells extracellular matrix)
Histología células y Matriz Extracelular (histology cells extracellular matrix)Histología células y Matriz Extracelular (histology cells extracellular matrix)
Histología células y Matriz Extracelular (histology cells extracellular matrix)
M Rojas

Clase 3 - Organización Del Sistema Nervioso II: Sustancias Transmisoras
Clase 3 - Organización Del Sistema Nervioso II: Sustancias TransmisorasClase 3 - Organización Del Sistema Nervioso II: Sustancias Transmisoras
Clase 3 - Organización Del Sistema Nervioso II: Sustancias Transmisoras
Patricia Gonzalez

Presentacion de potencial de membrana y de accion
Presentacion de potencial de membrana y de accionPresentacion de potencial de membrana y de accion
Presentacion de potencial de membrana y de accion
CARLOS ALBERTO SEQUEIRA CRUZ

4. potencial de membrana y potencial de acción
4.  potencial de membrana y potencial de acción4.  potencial de membrana y potencial de acción
4. potencial de membrana y potencial de acción
Luis Miguel Castillo Ulloa

Ecuación de nerst
Ecuación de nerstEcuación de nerst
Ecuación de nerst
Rubi Torres

Comunicacion Celular
Comunicacion CelularComunicacion Celular
Comunicacion Celular
Cristian Ahumada

Potencial de membrana_celular
Potencial de membrana_celularPotencial de membrana_celular
Potencial de membrana_celular
Juan Diego

Transporte activo de sustancias a través de las membranas
Transporte activo de sustancias a través de las membranasTransporte activo de sustancias a través de las membranas
Transporte activo de sustancias a través de las membranas
Israel Jose Otero

Musculo cardiaco-20091
Musculo cardiaco-20091Musculo cardiaco-20091
Musculo cardiaco-20091
Yessica Surco Ayma

4. potenciales de membrana y potenciales de accion
4.  potenciales de membrana y potenciales de accion4.  potenciales de membrana y potenciales de accion
4. potenciales de membrana y potenciales de accion
Jamil Iftikhar Ahmad Cordova

Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...
Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...
Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...
Blanca

UNIÓN NEUROMUSCULAR-iExcitación del músculo esquelético
UNIÓN NEUROMUSCULAR-iExcitación del músculo esqueléticoUNIÓN NEUROMUSCULAR-iExcitación del músculo esquelético
UNIÓN NEUROMUSCULAR-iExcitación del músculo esquelético
MIGUEL REYES

9.ppse y ppsi
9.ppse y ppsi9.ppse y ppsi
9.ppse y ppsi
Laura Sanchez-Markley

Potencial de acción.
Potencial de acción.Potencial de acción.
Potencial de acción.
Briseida Elba Ortiz Estrada

Comunicacion celular
Comunicacion celularComunicacion celular
Comunicacion celular
Valeria Apablaza

Señalizacion molecular del desarrollo
Señalizacion molecular del desarrolloSeñalizacion molecular del desarrollo
Señalizacion molecular del desarrollo
Juan Carlos Serra

Reflejos Medulares. Fisiologia
Reflejos Medulares. FisiologiaReflejos Medulares. Fisiologia
Reflejos Medulares. Fisiologia
Majo Marquez

02- Bioelectricidad propiedades activas
02- Bioelectricidad propiedades activas02- Bioelectricidad propiedades activas
02- Bioelectricidad propiedades activas
Carolina Soledad Aguilera

Conduccion del impulso nervioso
Conduccion del impulso nerviosoConduccion del impulso nervioso
Conduccion del impulso nervioso
Matías Cofré Torres

Receptores acoplados a enzimas
Receptores acoplados a enzimasReceptores acoplados a enzimas
Receptores acoplados a enzimas
Gloria Amanda Meniconi


La actualidad más candente (20)

Histología células y Matriz Extracelular (histology cells extracellular matrix)
Histología células y Matriz Extracelular (histology cells extracellular matrix)Histología células y Matriz Extracelular (histology cells extracellular matrix)
Histología células y Matriz Extracelular (histology cells extracellular matrix)

Clase 3 - Organización Del Sistema Nervioso II: Sustancias Transmisoras
Clase 3 - Organización Del Sistema Nervioso II: Sustancias TransmisorasClase 3 - Organización Del Sistema Nervioso II: Sustancias Transmisoras
Clase 3 - Organización Del Sistema Nervioso II: Sustancias Transmisoras

Presentacion de potencial de membrana y de accion
Presentacion de potencial de membrana y de accionPresentacion de potencial de membrana y de accion
Presentacion de potencial de membrana y de accion

4. potencial de membrana y potencial de acción
4.  potencial de membrana y potencial de acción4.  potencial de membrana y potencial de acción
4. potencial de membrana y potencial de acción

Ecuación de nerst
Ecuación de nerstEcuación de nerst
Ecuación de nerst

Comunicacion Celular
Comunicacion CelularComunicacion Celular
Comunicacion Celular

Potencial de membrana_celular
Potencial de membrana_celularPotencial de membrana_celular
Potencial de membrana_celular

Transporte activo de sustancias a través de las membranas
Transporte activo de sustancias a través de las membranasTransporte activo de sustancias a través de las membranas
Transporte activo de sustancias a través de las membranas

Musculo cardiaco-20091
Musculo cardiaco-20091Musculo cardiaco-20091
Musculo cardiaco-20091

4. potenciales de membrana y potenciales de accion
4.  potenciales de membrana y potenciales de accion4.  potenciales de membrana y potenciales de accion
4. potenciales de membrana y potenciales de accion

Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...
Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...
Organización del sistema nervioso, funciones básicas de la sinapsis y neurotr...

UNIÓN NEUROMUSCULAR-iExcitación del músculo esquelético
UNIÓN NEUROMUSCULAR-iExcitación del músculo esqueléticoUNIÓN NEUROMUSCULAR-iExcitación del músculo esquelético
UNIÓN NEUROMUSCULAR-iExcitación del músculo esquelético

9.ppse y ppsi
9.ppse y ppsi9.ppse y ppsi
9.ppse y ppsi

Potencial de acción.
Potencial de acción.Potencial de acción.
Potencial de acción.

Comunicacion celular
Comunicacion celularComunicacion celular
Comunicacion celular

Señalizacion molecular del desarrollo
Señalizacion molecular del desarrolloSeñalizacion molecular del desarrollo
Señalizacion molecular del desarrollo

Reflejos Medulares. Fisiologia
Reflejos Medulares. FisiologiaReflejos Medulares. Fisiologia
Reflejos Medulares. Fisiologia

02- Bioelectricidad propiedades activas
02- Bioelectricidad propiedades activas02- Bioelectricidad propiedades activas
02- Bioelectricidad propiedades activas

Conduccion del impulso nervioso
Conduccion del impulso nerviosoConduccion del impulso nervioso
Conduccion del impulso nervioso

Receptores acoplados a enzimas
Receptores acoplados a enzimasReceptores acoplados a enzimas
Receptores acoplados a enzimas


Similar a 01- Bioelectricidad y potencial de membrana

Bioelectricidad
Bioelectricidad Bioelectricidad
Bioelectricidad
Alejandra Ortiz

Bioelectricidad
BioelectricidadBioelectricidad
ELECTRODIFUSION LIBRE
ELECTRODIFUSION LIBREELECTRODIFUSION LIBRE
ELECTRODIFUSION LIBRE
Biologia intermedio 1c IPA

POTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdf
POTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdfPOTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdf
POTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdf
romancarlosacevedoes1

Meta 2.6 conocer y comprender la bioelectricidad
Meta 2.6  conocer y comprender la bioelectricidadMeta 2.6  conocer y comprender la bioelectricidad
Meta 2.6 conocer y comprender la bioelectricidad
Ever Rocha Leon

Teoría de circuitos 1/8
Teoría de circuitos 1/8Teoría de circuitos 1/8
Teoría de circuitos 1/8
Jorge Luis Jaramillo

introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1
Jorge Luis Jaramillo

Trabajo
TrabajoTrabajo
Trabajo
David Julian

“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)
“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)
“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)
Jocelyne Garcia

C U R S O D E B I O FÍ S I C A(97 2003)
C U R S O  D E  B I O FÍ S I C A(97  2003)C U R S O  D E  B I O FÍ S I C A(97  2003)
C U R S O D E B I O FÍ S I C A(97 2003)
jaival

naturaleza de la electricidad
naturaleza de la electricidadnaturaleza de la electricidad
naturaleza de la electricidad
Jorge Luis Jaramillo

Teoría de circuitos 1/7
Teoría de circuitos 1/7Teoría de circuitos 1/7
Teoría de circuitos 1/7
Jorge Luis Jaramillo

generalidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecniageneralidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecnia
Jorge Luis Jaramillo

Corriente y voltaje.pdf
Corriente y voltaje.pdfCorriente y voltaje.pdf
Corriente y voltaje.pdf
joseluismartinezandr

Ejercicios electromecanica 2
Ejercicios electromecanica 2Ejercicios electromecanica 2
Ejercicios electromecanica 2
rubhendesiderio

Ejercicios electromecanica 2
Ejercicios electromecanica 2Ejercicios electromecanica 2
Ejercicios electromecanica 2
rubhendesiderio

Bioelectricidad
BioelectricidadBioelectricidad
Bioelectricidad
joaquin sapiens alcaraz

Meta 2.6 421 1-1 bioelectricidad
Meta 2.6 421 1-1 bioelectricidadMeta 2.6 421 1-1 bioelectricidad
Meta 2.6 421 1-1 bioelectricidad
joaquin sapiens alcaraz

Bioelectricidad
BioelectricidadBioelectricidad
Bioelectricidad
Dario Leon

Naturaleza de la electricidad
Naturaleza de la electricidadNaturaleza de la electricidad
Naturaleza de la electricidad
Jorge Luis Jaramillo


Similar a 01- Bioelectricidad y potencial de membrana (20)

Bioelectricidad
Bioelectricidad Bioelectricidad
Bioelectricidad

Bioelectricidad
BioelectricidadBioelectricidad
Bioelectricidad

ELECTRODIFUSION LIBRE
ELECTRODIFUSION LIBREELECTRODIFUSION LIBRE
ELECTRODIFUSION LIBRE

POTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdf
POTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdfPOTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdf
POTENCIAL_ELECTRICO_DE_LA_MEMBRANA_CELUL.pdf

Meta 2.6 conocer y comprender la bioelectricidad
Meta 2.6  conocer y comprender la bioelectricidadMeta 2.6  conocer y comprender la bioelectricidad
Meta 2.6 conocer y comprender la bioelectricidad

Teoría de circuitos 1/8
Teoría de circuitos 1/8Teoría de circuitos 1/8
Teoría de circuitos 1/8

introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1introducción a la teoría de circuitos P1
introducción a la teoría de circuitos P1

Trabajo
TrabajoTrabajo
Trabajo

“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)
“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)
“2.6 “bioelectricidad y representación” %2 f 422 2 %2f #4 (2)

C U R S O D E B I O FÍ S I C A(97 2003)
C U R S O  D E  B I O FÍ S I C A(97  2003)C U R S O  D E  B I O FÍ S I C A(97  2003)
C U R S O D E B I O FÍ S I C A(97 2003)

naturaleza de la electricidad
naturaleza de la electricidadnaturaleza de la electricidad
naturaleza de la electricidad

Teoría de circuitos 1/7
Teoría de circuitos 1/7Teoría de circuitos 1/7
Teoría de circuitos 1/7

generalidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecniageneralidades de la teoría de circuitos y de la electrotecnia
generalidades de la teoría de circuitos y de la electrotecnia

Corriente y voltaje.pdf
Corriente y voltaje.pdfCorriente y voltaje.pdf
Corriente y voltaje.pdf

Ejercicios electromecanica 2
Ejercicios electromecanica 2Ejercicios electromecanica 2
Ejercicios electromecanica 2

Ejercicios electromecanica 2
Ejercicios electromecanica 2Ejercicios electromecanica 2
Ejercicios electromecanica 2

Bioelectricidad
BioelectricidadBioelectricidad
Bioelectricidad

Meta 2.6 421 1-1 bioelectricidad
Meta 2.6 421 1-1 bioelectricidadMeta 2.6 421 1-1 bioelectricidad
Meta 2.6 421 1-1 bioelectricidad

Bioelectricidad
BioelectricidadBioelectricidad
Bioelectricidad

Naturaleza de la electricidad
Naturaleza de la electricidadNaturaleza de la electricidad
Naturaleza de la electricidad


Más de Carolina Soledad Aguilera

Patologia i tp4 inmunopatologia
Patologia i tp4 inmunopatologiaPatologia i tp4 inmunopatologia
Patologia i tp4 inmunopatologia
Carolina Soledad Aguilera

Patologia i tp5 infecciosas
Patologia i tp5 infecciosasPatologia i tp5 infecciosas
Patologia i tp5 infecciosas
Carolina Soledad Aguilera

Tp 6 resumen caro
Tp 6 resumen caroTp 6 resumen caro
Tp 6 resumen caro
Carolina Soledad Aguilera

Neoplasias caro 2017
Neoplasias caro 2017Neoplasias caro 2017
Neoplasias caro 2017
Carolina Soledad Aguilera

Macro 2 parcial parte 1
Macro 2 parcial parte 1Macro 2 parcial parte 1
Macro 2 parcial parte 1
Carolina Soledad Aguilera

Macro 2 parcial parte 2
Macro 2 parcial parte 2Macro 2 parcial parte 2
Macro 2 parcial parte 2
Carolina Soledad Aguilera

03- Hormona del creciemitneo y metabolismo fosfocálcico
03- Hormona del creciemitneo y metabolismo fosfocálcico03- Hormona del creciemitneo y metabolismo fosfocálcico
03- Hormona del creciemitneo y metabolismo fosfocálcico
Carolina Soledad Aguilera

02- Tiroides
02- Tiroides02- Tiroides
06- Eje masculino
06- Eje masculino06- Eje masculino
06- Eje masculino
Carolina Soledad Aguilera

07- Páncreas
07- Páncreas07- Páncreas
05- Eje femenino
05- Eje femenino05- Eje femenino
05- Eje femenino
Carolina Soledad Aguilera

03- Leucocitos
03- Leucocitos03- Leucocitos
04- Glándula adrena y Estrés
04- Glándula adrena y Estrés04- Glándula adrena y Estrés
04- Glándula adrena y Estrés
Carolina Soledad Aguilera

08- Embarazo
08- Embarazo08- Embarazo
02- Eritrocitos
02- Eritrocitos02- Eritrocitos
02- Eritrocitos
Carolina Soledad Aguilera

04- Hemostasia I
04- Hemostasia I04- Hemostasia I
04- Hemostasia I
Carolina Soledad Aguilera

01- Hipotalamo e Hipófisis
01- Hipotalamo e Hipófisis01- Hipotalamo e Hipófisis
01- Hipotalamo e Hipófisis
Carolina Soledad Aguilera

05- Hemostasia II
05- Hemostasia II05- Hemostasia II
05- Hemostasia II
Carolina Soledad Aguilera

01- Hemopoyesis
01- Hemopoyesis01- Hemopoyesis
01- Hemopoyesis
Carolina Soledad Aguilera

02- Manejo renal del Sodio
02- Manejo renal del Sodio02- Manejo renal del Sodio
02- Manejo renal del Sodio
Carolina Soledad Aguilera


Más de Carolina Soledad Aguilera (20)

Patologia i tp4 inmunopatologia
Patologia i tp4 inmunopatologiaPatologia i tp4 inmunopatologia
Patologia i tp4 inmunopatologia

Patologia i tp5 infecciosas
Patologia i tp5 infecciosasPatologia i tp5 infecciosas
Patologia i tp5 infecciosas

Tp 6 resumen caro
Tp 6 resumen caroTp 6 resumen caro
Tp 6 resumen caro

Neoplasias caro 2017
Neoplasias caro 2017Neoplasias caro 2017
Neoplasias caro 2017

Macro 2 parcial parte 1
Macro 2 parcial parte 1Macro 2 parcial parte 1
Macro 2 parcial parte 1

Macro 2 parcial parte 2
Macro 2 parcial parte 2Macro 2 parcial parte 2
Macro 2 parcial parte 2

03- Hormona del creciemitneo y metabolismo fosfocálcico
03- Hormona del creciemitneo y metabolismo fosfocálcico03- Hormona del creciemitneo y metabolismo fosfocálcico
03- Hormona del creciemitneo y metabolismo fosfocálcico

02- Tiroides
02- Tiroides02- Tiroides
02- Tiroides

06- Eje masculino
06- Eje masculino06- Eje masculino
06- Eje masculino

07- Páncreas
07- Páncreas07- Páncreas
07- Páncreas

05- Eje femenino
05- Eje femenino05- Eje femenino
05- Eje femenino

03- Leucocitos
03- Leucocitos03- Leucocitos
03- Leucocitos

04- Glándula adrena y Estrés
04- Glándula adrena y Estrés04- Glándula adrena y Estrés
04- Glándula adrena y Estrés

08- Embarazo
08- Embarazo08- Embarazo
08- Embarazo

02- Eritrocitos
02- Eritrocitos02- Eritrocitos
02- Eritrocitos

04- Hemostasia I
04- Hemostasia I04- Hemostasia I
04- Hemostasia I

01- Hipotalamo e Hipófisis
01- Hipotalamo e Hipófisis01- Hipotalamo e Hipófisis
01- Hipotalamo e Hipófisis

05- Hemostasia II
05- Hemostasia II05- Hemostasia II
05- Hemostasia II

01- Hemopoyesis
01- Hemopoyesis01- Hemopoyesis
01- Hemopoyesis

02- Manejo renal del Sodio
02- Manejo renal del Sodio02- Manejo renal del Sodio
02- Manejo renal del Sodio


01- Bioelectricidad y potencial de membrana

  • 2. CONCEPTOS BASICOS DE BIOFISICA • CARGA (q) • DIFERENCIA DE POTENCIAL (V) • CORRIENTE ELECTRICA • CONDUCTANCIA (g) / RESISTENCIA • CAPACITANCIA
  • 3. CARGA CARGA (q) - Propiedad intrínseca de electrones y protones. Puede ser positiva o negativa. - La unidad de carga en el sistema Internacional de Unidades es el Coulomb (C). Un electrón tiene una carga de 1.602 10-19 C mientras que un protón tiene la misma cantidad de carga pero de signo contrario. - Interacciones eléctricas: Son fenómenos de atracción o repulsión que se dan entre cargas positivas (cationes, protones) y/o cargas negativas (electrones, aniones) de manera independiente de la masa. - Los fenómenos biológicos ocurren en medio acuoso. Los iones más importantes del cuerpo humano son el Na+, el K+ y el Cl-. Las interacciones eléctricas entre éstos y otros iones están restringidas por las membranas biológicas.
  • 5. Campo eléctrico de un sistema de cargas Campo eléctrico de una carga puntual Campo eléctrico de un dipolo
  • 6. CONCEPTOS BASICOS DE BIOFISICA • CARGA (q) • DIFERENCIA DE POTENCIAL (V) • CORRIENTE ELECTRICA • CONDUCTANCIA (g) / RESISTENCIA • CAPACITANCIA
  • 7. DIFERENCIA DE POTENCIAL A B La diferencia de potencial entre A y B se relaciona con la diferencia de energía asociada al movimiento de carga entre los puntos A y B, bajo la influencia de un campo eléctrico DVAB = DE / q Cuando la energía asociada al desplazamiento de 1 Coulomb es de 1 Joule, la diferencia de potencial es 1 volt Volt = Joule/Coulomb
  • 8. EQUILIBRIO ELECTROQUIMICO flujo neto de K+ = 0 flujo neto de K+ de 1 a 2 flujo neto de K+ = 0
  • 10. ECUACION DE NERNST DIFERENCIA DE POTENCIAL ELECTRICO DEL K+ F = constante de Faraday = carga de un equivalente z = número de oxidación del K DIFERENCIA DE POTENCIAL QUIMICO DEL K+ R = constante de los gases T = temperatura [K+] = concentración de K+ flujo neto de K+ = 0
  • 11. ECUACION DE NERNST Gradiente eléctrico Gradiente químico En el equilibrio electroquímico, son iguales y de signo opuesto: Reordenando y operando:
  • 12. ECUACION DE NERNST Si consideramos que 1 y 2 son los compartimientos extra e intracelular: z: Número de oxidación del ion F: Constante de Faraday = 9.648 x 104 Coulombs / mol R: Constante de los gases = 8.315 Joules / °Kelvin * mol T: Temperatura en grados Kelvin J=V/C ENa ~ +60 mV EK ~ -70 mV ECl ~ -70 mV ECa ~ +150 mV
  • 13. POTENCIAL DE MEMBRANA CELULAR En una célula, el potencial de membrana es la Energía asociada al pasaje de una carga a través de la membrana. Los iones pasan por canales transmembrana selectivos. Una célula no se encuentra en equilibrio electroquímico, porque la permeabilidad para cada especie iónica varía. Las células están en estado estacionario; cada especie iónica está sometida a un gradiente electroquímico que genera flujo neto de iones, pero NO flujo neto de cargas. El potencial, por ende, estará determinado por el ion con mayor permeabilidad. No puede aplicarse la Ecuación de Nernst para calcular el potencial de membrana (Vm).
  • 14. POTENCIAL DE MEMBRANA Potencial de membrana CELULAR [K+] externa
  • 15. ECUACION DE GOLDMAN-HODGKIN Y KATZ P = permeabilidad Vm = Vintracelular – Vextracelular y por convención Vextracelular = 0
  • 16. POTENCIAL DE MEMBRANA EN CELULAS EXCITABLES Conductancia en reposo 1 0,03 1 0 MUY CERCANO AL POTENCIAL DE EQUILIBRIO DEL K+
  • 17. BOMBA Na+/K+ ATPasa Si V depende del flujo de iones, y éste de su permeabilidad y su gradiente químico, para mantener V habrá que mantener el gradiente químico. En un sistema estacionario, como la célula, la bomba Na+/K+ ATPasa impide la disipación del gradiente. 3Na+ 2K+ Extracelular Intracelular
  • 19. EQUILIBRIO de GIBBS-DONNAN Membrana semipermeable Diferentes concentraciones de iones Iones que NO puedan atravesar la membrana (ej. proteínas) LA PRESENCIA DE UN ION NO DIFUSIBLE GENERA UNA ASIMETRIA EN LA DISTRIBUCION DE LOS IONES DIFUSIBLES
  • 20. Cell membrane Citosol Fluído extracelular + – – + 145 mM K+ 5 mM K+ – + 12 mM Na+ 144 mM Na+ – + 12 mM Cl– 120 mM Cl– 145 mEq A– (proteinas, – + fosfolípidos, fosfatos orgánicos, etc) – + – + – + 29 mEq A– (HCO3 –, PO4 =, etc) EK -90mV ENa +66mV ECl -61mV –68 mV Electrodo de referencia Voltímetro Electrodo de lectura ATP 3Na 2K La existencia de aniones impermeables atraen cationes permeables hacia el interior de la célula (y aniones). El agua los sigue, la célula se hincha. La Na/K-ATPasa es necesaria para bombear el Na+ hacia afuera, oponiéndose al efecto Donnan.
  • 21. CONCEPTOS BASICOS DE BIOFISICA • CARGA (q) • DIFERENCIA DE POTENCIAL (V) • CORRIENTE ELECTRICA • CONDUCTANCIA (g) / RESISTENCIA • CAPACITANCIA
  • 22. CORRIENTE ELECTRICA • El movimiento de un cierto número de cargas (q) x unidad de tiempo de un punto a otro de un conductor.
  • 23. CONCEPTOS BASICOS DE BIOFISICA • CARGA (q) • DIFERENCIA DE POTENCIAL (V) • CORRIENTE ELECTRICA • CONDUCTANCIA (g) / RESISTENCIA • CAPACITANCIA
  • 24. La permeabilidad del ión se expresa como CONDUCTANCIA Conductancia (g) es la inversa de la RESISTENCIA (g = 1 / R). La unidad de conductancia es el siemens (S). Cuando Vm Eion, Existe una fuerza impulsora (un gradiente electroquímico) para ese ión y hay flujo neto. Vm - Eion La ley de Ohm Establece que I = V / R, Ampere= Volt x Ohm que se puede escribir como: I = V x g, por lo tanto Iion = gion ( Vm - Eion)
  • 25. Esa corriente (Iion) fluirá si y sólo si gion 0. Cuando la fuerza impulsora de un ión (Vm - Eion) es positiva, Iion es positiva. Las cargas positivas que se mueven hacia afuera a través de la membrana se llaman corrientes positivas (salientes). Un catión sale o un anión entra. Y cuando (Vm - Eion) es negativo entonces la Iion es una corriente negativa (entrante) Un catión entra o un anión sale.
  • 26. La Ecuación que utiliza las conductancias y la fuerza impulsora para describir el Vm en reposo , para una membrana permeable al K+, Na+ y Cl-: Vm = ECl gCl EK gK + ENa gNa + gK + gNa + gCl
  • 27. Subunidad Poro del Canal Poro del canal Los canales iónicos están compuestos de múltiples dominios transmembrana, en general por varias subunidades proteicas idénticas o diferentes, rodeando un poro acuoso con grupos aminoacídicos cargados o polares que dejan pasar un tipo o mas de iones.
  • 28.
  • 29. Ek= - RT ln [K]i zF [K]e Ek= - 58 log [K]i [K]e Pendiente de la curva I-V es la conductancia
  • 30. CONCEPTOS BASICOS DE BIOFISICA • CARGA (q) • DIFERENCIA DE POTENCIAL (V) • CORRIENTE ELECTRICA • CONDUCTANCIA (g) / RESISTENCIA • CAPACITANCIA
  • 31. + – interruptor eléctrica Bloque de metal Lectura de corriente Bloque de metal Pila o batería Un dispositivo físico que podemos convertir en un capacitor moviendo los bloques de metal suficientemente cerca uno del otro (sin que se toquen)
  • 32. + – + + + + – – – – + + + – – – Esto es un capacitor. Interruptor Conectado fluye corriente Hasta cargar el capacitor • CAPACITOR: estructura que puede almacenar cargas. • Un capacitor está formado por dos láminas conductoras separadas por un material aislante. • Al aplicarse una diferencia de potencial entre las láminas, se produce una redistribución de las cargas entre las placas. Se puede convertir en algo que parezca un sistema biológico. Los bloques de metal se pueden convertir en compartimientos de fluidos electrolíticos y cambiar la capa de aire aislante a una bicapa lipídica (membrana) también aislante.
  • 33. EL CIRCUITO EQUIVALENTE DE MEMBRANA extracelular intracelular + - extra + intra - Capacitancia de la membrana plasmática: 1μ F/cm2 * * ** **
  • 34. Un primer circuito ... Los medios ext e int son buenos conductores La membrana actúa como un capacitor Bomba Na/K ATPasa
  • 35. PROPIEDADES PASIVAS Ley de Kirchoff (corrientes) TAU = CONSTANTE DE TIEMPO TAU = Rm x Cm
  • 37. La probabilidad de apertura del canal Y por ende la cantidad total de tiempo que permanece en estado abierto es una función del potencial de membrana y aumenta con la despolarización.
  • 38. Para canales iónicos Potencial de reversión: el Vm al cual no fluye una corriente neta aunque los canales estén abiertos Corriente de membrana Pasos de voltaje
  • 39. En la placa neuromuscular la Ach abre un canal permeable a Na+ y K+ El potencial de reversión para este canal será un valor intermedio entre los E de equilibrio de ambos iones Corriente de membrana Potencial de membrana CURVA I / V
  • 40. EN QUE CONSISTE EL CLAMPEO DE CORRIENTE Y EL CLAMPEO DE VOLTAJE ? CONFIGURACIONES DEL REGISTRO: REGISTROS EXTRACELULARES (mido corriente o voltaje de varias células cercanas al electrodo) REGISTROS INTRACELULARES REGISTROS de PATCH CLAMP
  • 41. TECNICA DE CLAMPEO DE VOLTAJE Un electrodo interno mide cambios de voltaje El amplificador de clampeo de voltaje mide voltaje real y lo compara con el voltaje requerido (obligado) Electrodo que inyecta corriente Cuando el Vm real es distinto del Vm obligado el sistema inyecta una corriente en el axón para contraponer el cambio y obligar al Vm a ser igual al voltaje obligado Mide la corriente que fluye al axón y a través de la membrana SE MIDE LA CORRIENTE de MEMBRANA A DIFERENTES VOLTAJES FIJADOS EXPERIMENTALMENTE
  • 42. Patch clamp (registros de canales únicos) SE usa con CLAMPEO DE VOLTAJE Registro las corrientes a través de la membrana
