1. TALLER DE RADIOLOGIA TORAXICA DR. RENATO CASANOVA MENDOZA MEDICO NEUMÓLOGO ASISTENTE CENTRO MEDICO NAVAL 2010

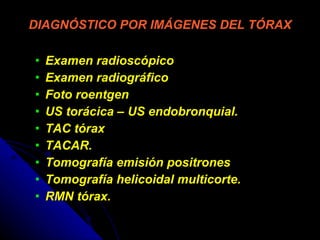

2. DIAGNÓSTICO POR IMÁGENES DEL TÓRAX Examen radioscópico Examen radiográfico Foto roentgen US torácica – US endobronquial. TAC tórax TACAR. Tomografía emisión positrones Tomografía helicoidal multicorte. RMN tórax.

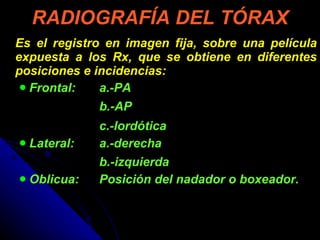

3. RADIOGRAFÍA DEL TÓRAX Es el registro en imagen fija, sobre una película expuesta a los Rx, que se obtiene en diferentes posiciones e incidencias: Frontal: a.-PA b.-AP c.-lordótica Lateral: a.-derecha b.-izquierda Oblicua: Posición del nadador o boxeador.

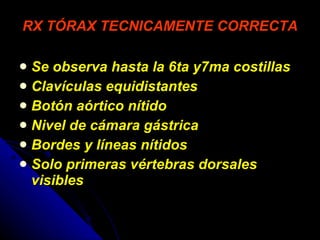

4. RX TÓRAX TECNICAMENTE CORRECTA Se observa hasta la 6ta y7ma costillas Clavículas equidistantes Botón aórtico nítido Nivel de cámara gástrica Bordes y líneas nítidos Solo primeras vértebras dorsales visibles

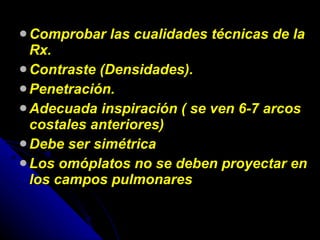

5. Comprobar las cualidades técnicas de la Rx. Contraste (Densidades). Penetración. Adecuada inspiración ( se ven 6-7 arcos costales anteriores) Debe ser simétrica Los omóplatos no se deben proyectar en los campos pulmonares

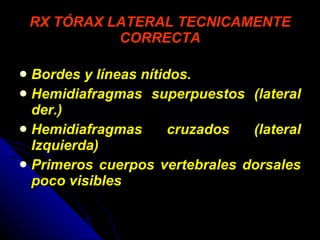

6. RX TÓRAX LATERAL TECNICAMENTE CORRECTA Bordes y líneas nítidos. Hemidiafragmas superpuestos (lateral der.) Hemidiafragmas cruzados (lateral Izquierda) Primeros cuerpos vertebrales dorsales poco visibles

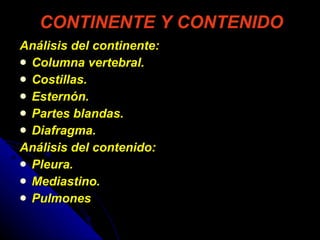

7. CONTINENTE Y CONTENIDO Análisis del continente: Columna vertebral. Costillas. Esternón. Partes blandas. Diafragma. Análisis del contenido: Pleura. Mediastino. Pulmones

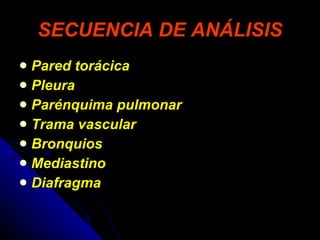

8. SECUENCIA DE ANÁLISIS Pared torácica Pleura Parénquima pulmonar Trama vascular Bronquios Mediastino Diafragma

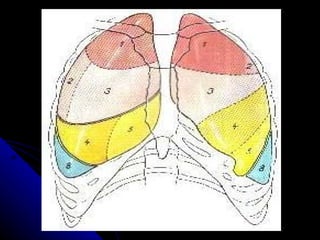

9. TOPOGRAFÍA RADIOLÓGICA DE LOS PULMONES TERCIO SUPERIOR Supraclavicular o apical Infraclavicular o subclavicular TERCIO MEDIO Región hiliar Región parahiliar TERCIO INFERIOR Región basal externa Región basal interna

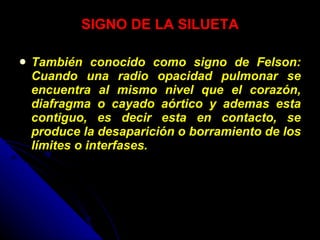

10. SIGNO DE LA SILUETA También conocido como signo de Felson: Cuando una radio opacidad pulmonar se encuentra al mismo nivel que el corazón, diafragma o cayado aórtico y ademas esta contiguo, es decir esta en contacto, se produce la desaparición o borramiento de los límites o interfases.

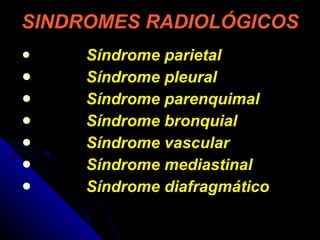

12. SINDROMES RADIOLÓGICOS Síndrome parietal Síndrome pleural Síndrome parenquimal Síndrome bronquial Síndrome vascular Síndrome mediastinal Síndrome diafragmático

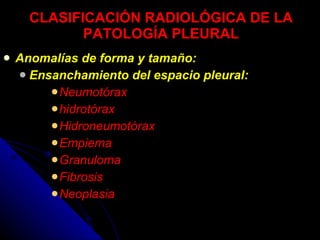

13. CLASIFICACIÓN RADIOLÓGICA DE LA PATOLOGÍA PLEURAL Anomalías de forma y tamaño: Ensanchamiento del espacio pleural: Neumotórax hidrotórax Hidroneumotórax Empiema Granuloma Fibrosis Neoplasia

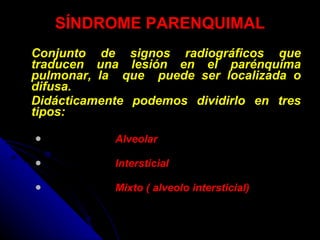

14. SÍNDROME PARENQUIMAL Conjunto de signos radiográficos que traducen una lesión en el parénquima pulmonar, la que puede ser localizada o difusa. Didácticamente podemos dividirlo en tres tipos: Alveolar Intersticial Mixto ( alveolo intersticial)

15. NEUMOTORAX DERECHO

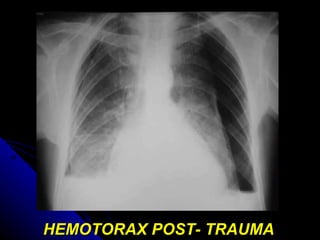

16. HEMOTORAX POST- TRAUMA

17. PAQUIPLEURITIS

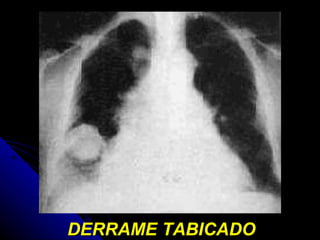

18. DERRAME TABICADO

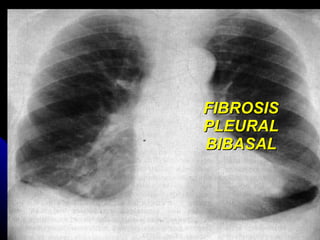

19. FIBROSIS PLEURAL BIBASAL

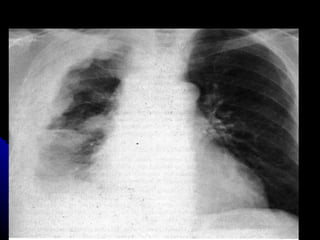

20. MESOTELIOMA MALIGNO

21. MESOTELIOMA BENIGNO O FIBROSO

27. CANDIDIASIS

35. NEUMOMEDIASTINO

36. NEUMOMEDIASTINO

38. MASA DE MEDIASTINO ANTERIOR TIMOMA

39. SCHWANOMA

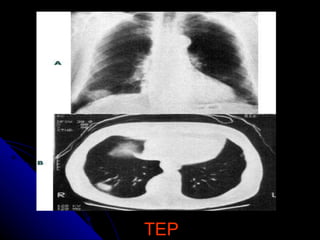

40. TEP

47. MUCHAS GRACIAS
