Este documento presenta el programa de un curso de Robótica Industrial dictado en la Universidad Tecnológica del Perú. El curso introduce conceptos básicos de robótica, historia de los robots y sus aplicaciones industriales. El programa analítico cubre temas como manipuladores, sensores, programación, visión por computadora y seguridad, y concluye con exámenes y prácticas calificadas.

1. UNIVERSIDAD TECNÓLOGICA DEL PERÚ
Facultad de Ingeniería Electrónica
Robótica Industrial
M.Sc. Walter Castellanos Pantoja
Lima, Diciembre
2008

2. Objetivos del curso

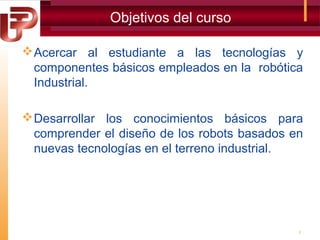

 Acercar al estudiante a las tecnologías y
componentes básicos empleados en la robótica
Industrial.
 Desarrollar los conocimientos básicos para
comprender el diseño de los robots basados en
nuevas tecnologías en el terreno industrial.
2

3. Objetivos específicos
 Conocer conceptos de robótica
 Poner en práctica los conocimientos adquiridos
durante los estudios, aplicándolos a los
procesos productivos.
 Establecer una relación más estrecha con la
robótica, mediante el desarrollo de proyectos de
investigación,
trabajos
académicamente
dirigidos, seguimiento de asignaturas de libre
configuración, etc.
3

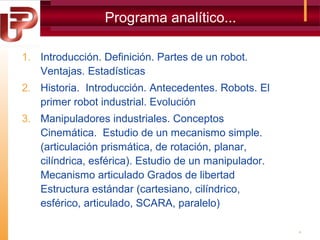

4. Programa analítico...
1. Introducción. Definición. Partes de un robot.
Ventajas. Estadísticas
2. Historia. Introducción. Antecedentes. Robots. El
primer robot industrial. Evolución
3. Manipuladores industriales. Conceptos
Cinemática. Estudio de un mecanismo simple.
(articulación prismática, de rotación, planar,
cilíndrica, esférica). Estudio de un manipulador.
Mecanismo articulado Grados de libertad
Estructura estándar (cartesiano, cilíndrico,
esférico, articulado, SCARA, paralelo)
4

5. Programa analítico...

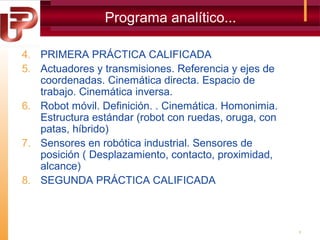

4. PRIMERA PRÁCTICA CALIFICADA
5. Actuadores y transmisiones. Referencia y ejes de
coordenadas. Cinemática directa. Espacio de
trabajo. Cinemática inversa.
6. Robot móvil. Definición. . Cinemática. Homonimia.
Estructura estándar (robot con ruedas, oruga, con
patas, híbrido)
7. Sensores en robótica industrial. Sensores de
posición ( Desplazamiento, contacto, proximidad,
alcance)
8. SEGUNDA PRÁCTICA CALIFICADA
5

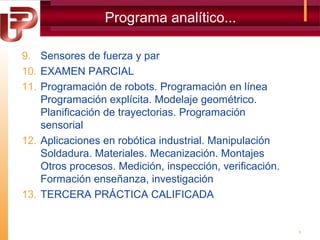

6. Programa analítico...
9. Sensores de fuerza y par
10. EXAMEN PARCIAL
11. Programación de robots. Programación en línea
Programación explícita. Modelaje geométrico.
Planificación de trayectorias. Programación
sensorial
12. Aplicaciones en robótica industrial. Manipulación
Soldadura. Materiales. Mecanización. Montajes
Otros procesos. Medición, inspección, verificación.
Formación enseñanza, investigación
13. TERCERA PRÁCTICA CALIFICADA
6

7. Programa analítico...

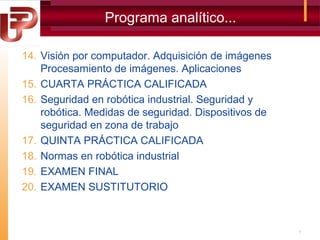

14. Visión por computador. Adquisición de imágenes
Procesamiento de imágenes. Aplicaciones
15. CUARTA PRÁCTICA CALIFICADA
16. Seguridad en robótica industrial. Seguridad y
robótica. Medidas de seguridad. Dispositivos de
seguridad en zona de trabajo
17. QUINTA PRÁCTICA CALIFICADA
18. Normas en robótica industrial
19. EXAMEN FINAL
20. EXAMEN SUSTITUTORIO
7

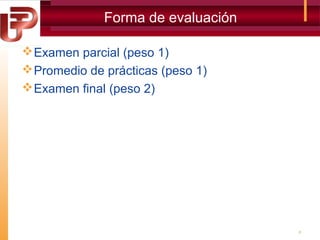

8. Forma de evaluación
 Examen parcial (peso 1)
 Promedio de prácticas (peso 1)
 Examen final (peso 2)
8

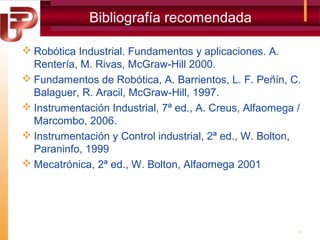

9. Bibliografía recomendada
 Robótica Industrial. Fundamentos y aplicaciones. A.
Rentería, M. Rivas, McGraw-Hill 2000.
 Fundamentos de Robótica, A. Barrientos, L. F. Peñín, C.
Balaguer, R. Aracil, McGraw-Hill, 1997.
 Instrumentación Industrial, 7ª ed., A. Creus, Alfaomega /
Marcombo, 2006.
 Instrumentación y Control industrial, 2ª ed., W. Bolton,
Paraninfo, 1999
 Mecatrónica, 2ª ed., W. Bolton, Alfaomega 2001
9

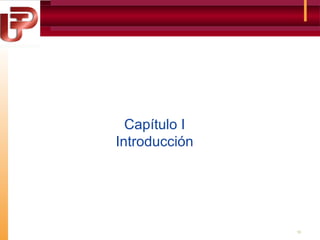

10. Capítulo I
Introducción
10

11. Conceptos básicos

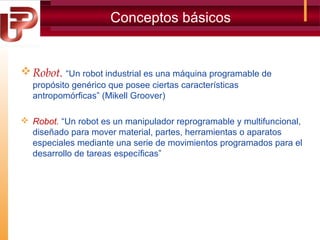

 Robot. “Un robot industrial es una máquina programable de
propósito genérico que posee ciertas características
antropomórficas” (Mikell Groover)
 Robot. “Un robot es un manipulador reprogramable y multifuncional,
diseñado para mover material, partes, herramientas o aparatos
especiales mediante una serie de movimientos programados para el
desarrollo de tareas específicas”

12. Conceptos básicos
 Robótica. Ciencia o rama de la tecnología, que estudia el
diseño y construcción de máquinas capaces de desempeñar
tareas realizadas por el ser humano o que requieren del uso
de inteligencia.

13. Conceptos básicos
Carel Capek 1890-1938
“Rossum’s Universal Robot” (1921)
Isaac Asimov 1920-1992
“I robot, The Bicentennial Men”
13

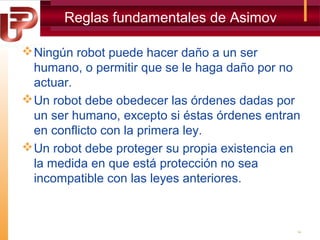

14. Reglas fundamentales de Asimov
 Ningún robot puede hacer daño a un ser
humano, o permitir que se le haga daño por no
actuar.
 Un robot debe obedecer las órdenes dadas por
un ser humano, excepto si éstas órdenes entran
en conflicto con la primera ley.
 Un robot debe proteger su propia existencia en
la medida en que está protección no sea
incompatible con las leyes anteriores.
14

15. Conceptos básicos

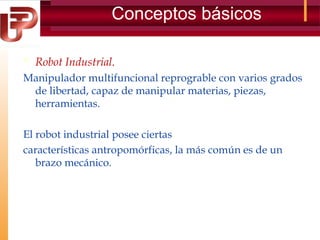

 Robot Industrial.
Manipulador multifuncional reprograble con varios grados
de libertad, capaz de manipular materias, piezas,
herramientas.
El robot industrial posee ciertas
características antropomórficas, la más común es de un
brazo mecánico.

16. Conceptos básicos

17. Conceptos básicos
 Efector. Dispositivo que produce determinados efectos en
el entorno, bajo el control del robot.
Se utilizan principalmente de dos maneras:
* Modificar la ubicación del robot respecto de su ambiente.
* Desplazar otros objetos del entorno (Manipulación).
 Manipulador. Son sistemas mecánicos multifunciónales,
con un sencillo sistema de control, que permite gobernar el
movimiento de sus elementos.

18. Conceptos básicos

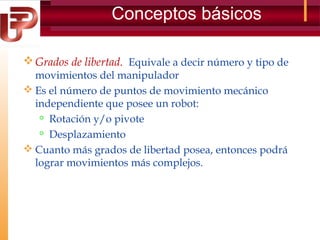

 Grados de libertad. Equivale a decir número y tipo de
movimientos del manipulador
 Es el número de puntos de movimiento mecánico
independiente que posee un robot:
 Rotación y/o pivote
 Desplazamiento
 Cuanto más grados de libertad posea, entonces podrá
lograr movimientos más complejos.

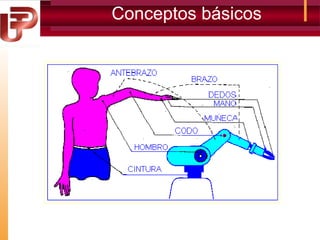

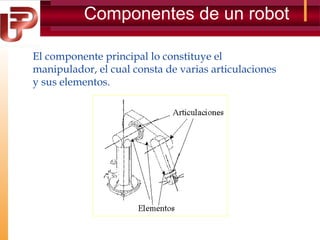

19. Componentes de un robot
El componente principal lo constituye el
manipulador, el cual consta de varias articulaciones
y sus elementos.

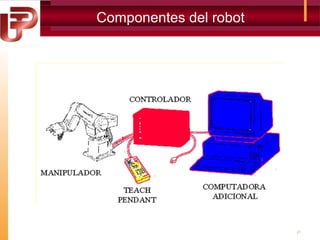

20. Componentes del robot

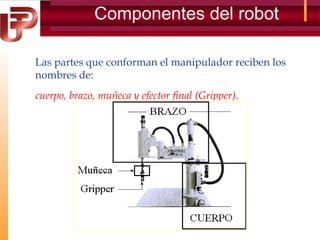

Las partes que conforman el manipulador reciben los
nombres de:
cuerpo, brazo, muñeca y efector final (Gripper).

21. Componentes del robot
21

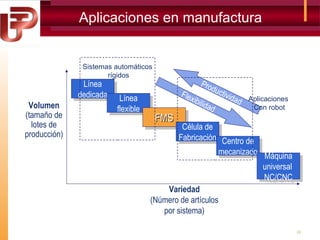

22. Aplicaciones en manufactura
Sistemas automáticos
rígidos
Volumen
(tamaño de
lotes de
producción)
Línea
Línea
dedicada
dedicada
Línea
Línea
flexible
flexible
Pro
duc
tivid
Fle
xibi
ad Aplicaciones
lida
Con robot
d
FMS
FMS
Célula de
Célula de
Fabricación Centro de
Fabricación Centro de
mecanizado Máquina
mecanizado Máquina
universal
universal
NC/CNC
NC/CNC
Variedad
(Número de artículos
por sistema)
22

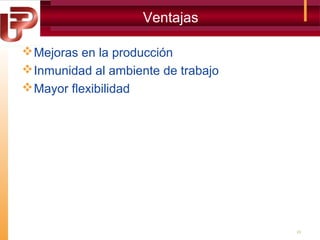

23. Ventajas
 Mejoras en la producción
 Inmunidad al ambiente de trabajo
 Mayor flexibilidad
23

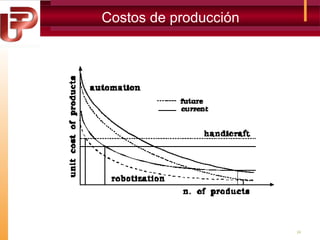

24. Costos de producción
24

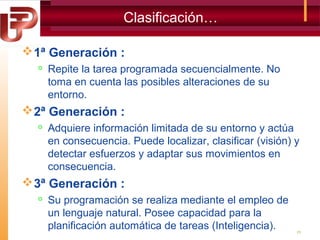

25. Clasificación…
 1ª Generación :

Repite la tarea programada secuencialmente. No
toma en cuenta las posibles alteraciones de su
entorno.
 2ª Generación :

Adquiere información limitada de su entorno y actúa
en consecuencia. Puede localizar, clasificar (visión) y
detectar esfuerzos y adaptar sus movimientos en
consecuencia.
 3ª Generación :

Su programación se realiza mediante el empleo de
un lenguaje natural. Posee capacidad para la
planificación automática de tareas (Inteligencia).
25

26. Clasificación…

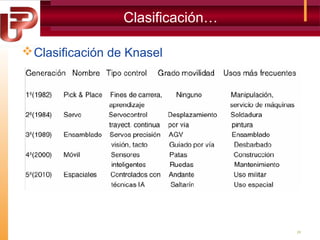

 Clasificación de Knasel
26

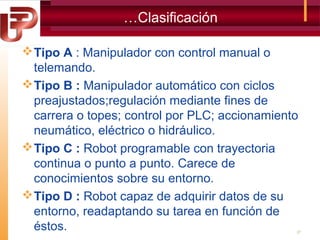

27. …Clasificación
 Tipo A : Manipulador con control manual o
telemando.
 Tipo B : Manipulador automático con ciclos
preajustados;regulación mediante fines de
carrera o topes; control por PLC; accionamiento
neumático, eléctrico o hidráulico.
 Tipo C : Robot programable con trayectoria
continua o punto a punto. Carece de
conocimientos sobre su entorno.
 Tipo D : Robot capaz de adquirir datos de su
entorno, readaptando su tarea en función de
éstos.
27

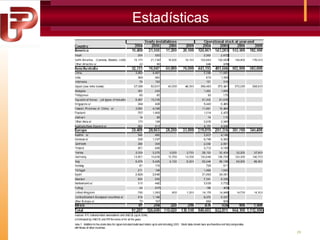

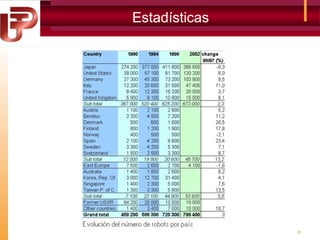

28. Estadísticas
28

29. Estadísticas
29

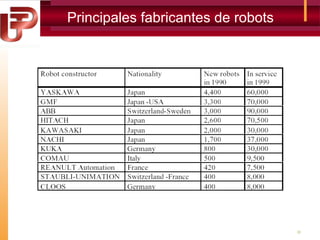

30. Principales fabricantes de robots
30

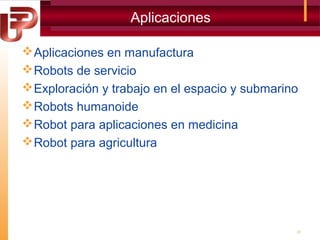

31. Aplicaciones
 Aplicaciones en manufactura
 Robots de servicio
 Exploración y trabajo en el espacio y submarino
 Robots humanoide
 Robot para aplicaciones en medicina
 Robot para agricultura
31

32. Criterios de evaluación
 Costo de mano de obra
 Costo del sistema de robots
 Costo de instalación
 Costo del diseño de a automatización
 Costos de operación del robot
 Costo del cambio de actividad
 Paradas y ajustes de producción
32

33. Historia...

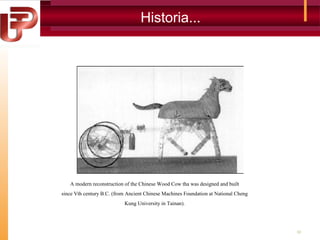

A modern reconstruction of the Chinese Wood Cow tha was designed and built
since Vth century B.C. (from Ancient Chinese Machines Foundation at National Cheng
Kung University in Tainan).
33

34. Historia...
An Arabic design of an automaton by Al-Jazari in XIIth century
34

35. Historia...
a)
b)

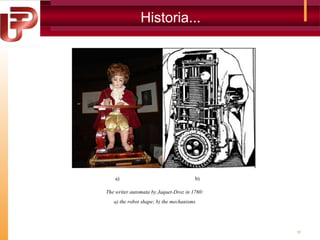

The writer automata by Jaquet-Droz in 1760:
a) the robot shape; b) the mechanisms
35

36. Historia...
a)
b)
The Japanese tea maidservant automaton whose design was developed in the
XVIIth century: a) a modern reconstruction; b) an original design scheme.
36

37. Historia...
El pato de Jacques de Vaucanson (1709-1782)
37

38. Historia...

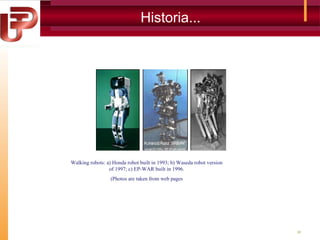

Walking robots: a) Honda robot built in 1993; b) Waseda robot version
of 1997; c) EP-WAR built in 1996.
(Photos are taken from web pages
38
