La mamografía es una técnica radiológica clave para la detección temprana del cáncer de mama, utilizando equipamiento específico que permite obtener imágenes detalladas de las estructuras internas. El documento detalla los fundamentos de la técnica, las posiciones correctas para la toma de imágenes y los diferentes tipos de proyecciones. Se enfatiza la importancia de un correcto posicionamiento y el uso de ciertos filtros para optimizar la calidad de la imagen.

1. TECNICA RADIOLOGICA
Y POSICIONAMIENTO
Marta N. Donía
Téc. Radióloga
08/05/2012
H.I.G.A. “PROF. DR. LUIS GÜEMES”

2. El principio de la mamografía es producir imágenes
detalladas de las estructuras internas de la mama,
que permitan la DETECCION PRECOZ DEL CANCER
DE MAMA (cuando aún es clínicamente oculto)

3. UNA DE CADA 8……..

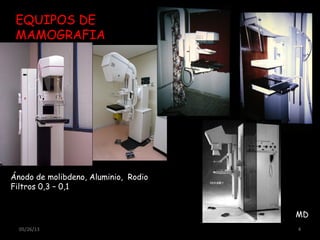

4. EQUIPOS DE
MAMOGRAFIA
MD
05/26/13 4
Ánodo de molibdeno, Aluminio, Rodio
Filtros 0,3 – 0,1

5. 05/26/13 5
MD

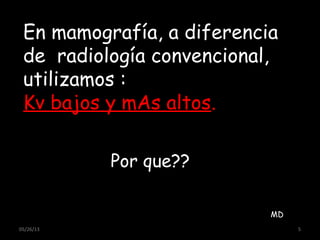

En mamografía, a diferencia
de radiología convencional,
utilizamos :
Kv bajos y mAs altos.
Por que??

6. 05/26/13 6
> mAs, > DIFERENCIACION
DE DENSIDADES
MD
> Kv.,
> ENERGIA

7. 05/26/13 7

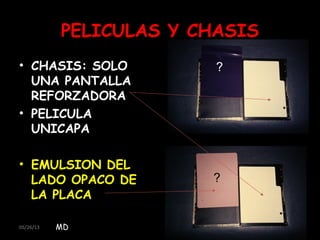

PELICULAS Y CHASIS
• CHASIS: SOLO
UNA PANTALLA
REFORZADORA
• PELICULA
UNICAPA
• EMULSION DEL
LADO OPACO DE
LA PLACA
MD
?
?

8. 05/26/13 8
JAMAS TOCAR LAS PLACAS SOBRE LA IMAGEN !!!!
MDMD

9. 05/26/13 9

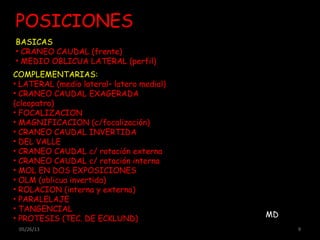

POSICIONES
COMPLEMENTARIAS:
• LATERAL (medio lateral– latero medial)
• CRANEO CAUDAL EXAGERADA
(cleopatra)
• FOCALIZACION
• MAGNIFICACION (c/focalización)
• CRANEO CAUDAL INVERTIDA
• DEL VALLE
• CRANEO CAUDAL c/ rotación externa
• CRANEO CAUDAL c/ rotación interna
• MOL EN DOS EXPOSICIONES
• OLM (oblicua invertida)
• ROLACION (interna y externa)
• PARALELAJE
• TANGENCIAL
• PROTESIS (TEC. DE ECKLUND)
BASICAS
• CRANEO CAUDAL (frente)
• MEDIO OBLICUA LATERAL (perfil)
MD

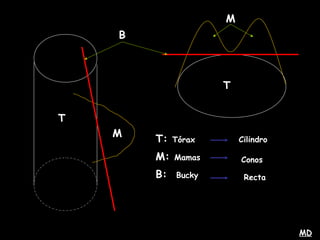

10. T
T
M
M
B
T: Tórax
M: Mamas
B: Bucky
Cilindro
Conos
Recta
MD

11. 1
2

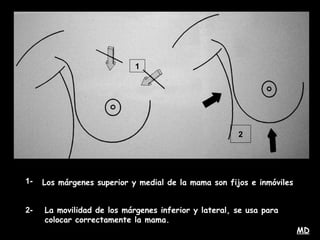

1- Los márgenes superior y medial de la mama son fijos e inmóviles
2- La movilidad de los márgenes inferior y lateral, se usa para
colocar correctamente la mama.
MD

12. 05/26/13 12

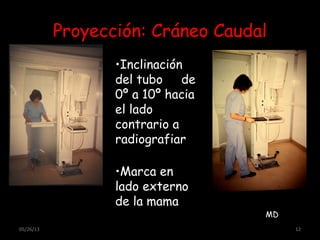

Proyección: Cráneo Caudal
•Inclinación
del tubo de
0º a 10º hacia
el lado
contrario a
radiografiar
•Marca en
lado externo
de la mama
MD
MD

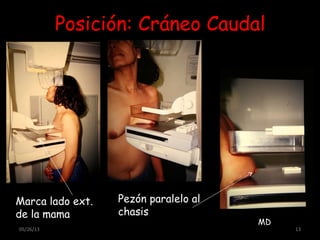

13. Posición: Cráneo Caudal
Marca lado ext.
de la mama
Pezón paralelo al
chasis
05/26/13 13
MD

14. 05/26/13 14

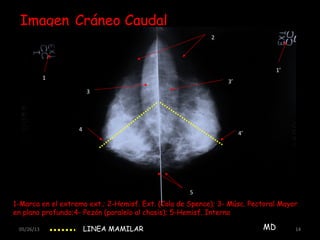

Imagen Cráneo Caudal
1
1’
2
3
3’
4
4’
5
1-Marca en el extremo ext.; 2-Hemisf. Ext. (Cola de Spence); 3- Músc. Pectoral Mayor
en plano profundo;4- Pezón (paralelo al chasis); 5-Hemisf. Interno
LINEA MAMILAR MD

15. 05/26/13 15

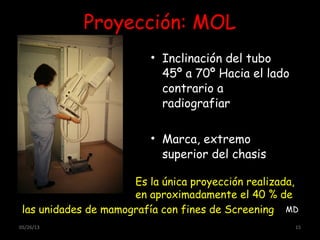

Proyección: MOL
• Inclinación del tubo
45º a 70º Hacia el lado
contrario a
radiografiar
• Marca, extremo
superior del chasis
misma.
Es la única proyección realizada,
en aproximadamente el 40 % de
las unidades de mamografía con fines de Screening MD

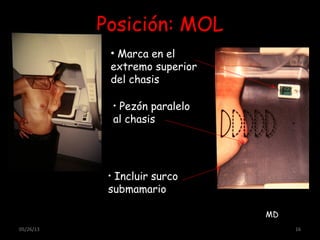

16. Posición: MOL
• Marca en el
extremo superior
del chasis
• Pezón paralelo
al chasis
• Incluir surco
submamario
05/26/13 16
MD

17. 05/26/13 17

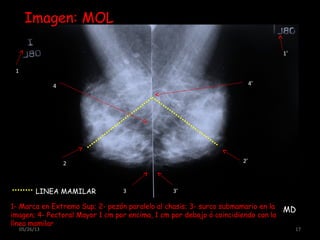

Imagen: MOL
LINEA MAMILAR
MD
1
1’
2 2’
3 3’
4 4’
1- Marca en Extremo Sup; 2- pezón paralelo al chasis; 3- surco submamario en la
imagen; 4- Pectoral Mayor 1 cm por encima, 1 cm por debajo ó coincidiendo con la
línea mamilar

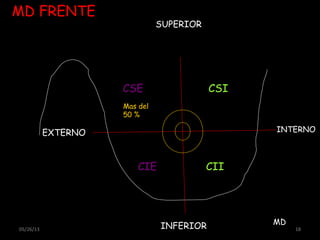

18. 05/26/13 18
MD FRENTE
SUPERIOR
INFERIOR
INTERNOEXTERNO
CSE
CIE
MD
CSI
CII
Mas del
50 %

19. 05/26/13 19
C. EXT. C. INT.

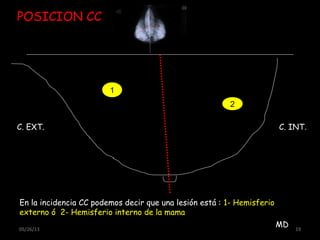

POSICION CC
1
En la incidencia CC podemos decir que una lesión está : 1- Hemisferio
externo ó 2- Hemisferio interno de la mama
2
MD

20. 05/26/13 20

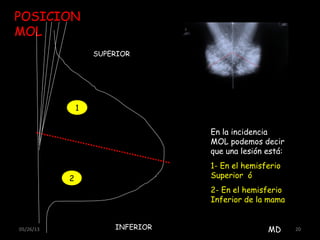

POSICION
MOL
SUPERIOR
INFERIOR
1
2
EN
En la incidencia
MOL podemos decir
que una lesión está:
1- En el hemisferio
Superior ó
2- En el hemisferio
Inferior de la mama
MD

21. 05/26/13 21

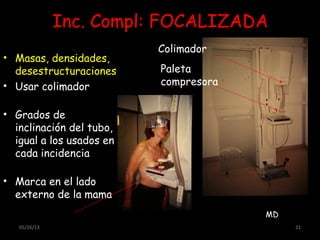

Inc. Compl: FOCALIZADA
• Masas, densidades,
desestructuraciones
• Usar colimador
• Grados de
inclinación del tubo,
igual a los usados en
cada incidencia
• Marca en el lado
externo de la mama
Colimador
Paleta
compresora
MD

22. 05/26/13 22

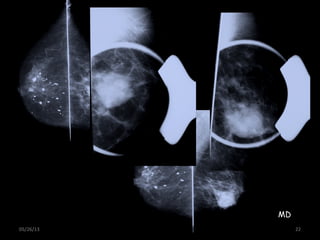

MD

23. 05/26/13 23

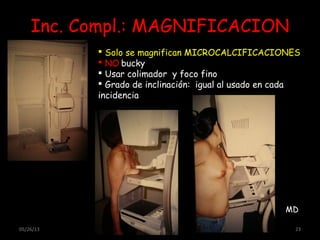

Inc. Compl.: MAGNIFICACION
 Solo se magnifican MICROCALCIFICACIONES
 NO bucky
 Usar colimador y foco fino
 Grado de inclinación: igual al usado en cada
incidencia
MD

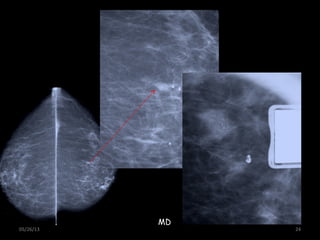

24. 05/26/13 24
MD

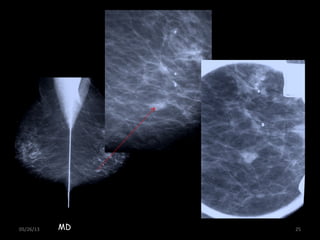

25. 05/26/13 25MD

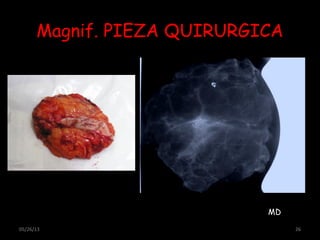

26. Magnif. PIEZA QUIRURGICA
05/26/13 26
MD

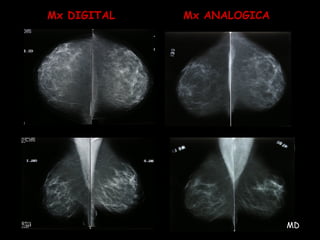

27. Mx DIGITAL Mx ANALOGICA
MD
