ELECTROCARDIOGRAMA
    NORMAL Y SUS
 ALTERACIONES MAS
     FRECUENTES
   Hospital Nacional de Itaugua.
      Servicio de Cardiología


                     Dra. Dahiana Ibarrola

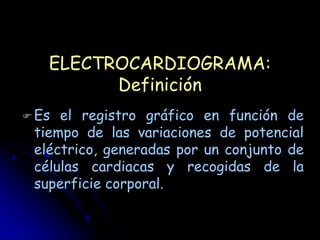

ELECTROCARDIOGRAMA:
         Definición
 Es el registro gráfico en función de
 tiempo de las variaciones de potencial
 eléctrico, generadas por un conjunto de
 células cardiacas y recogidas de la
 superficie corporal.
ONDA P    ONDA R      ONDA T




 ONDA Q            ONDA S

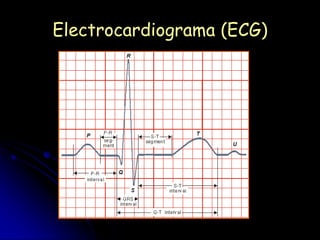

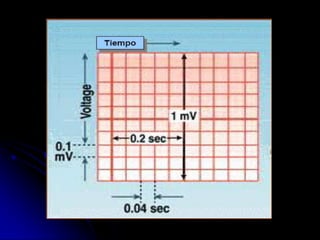

Electrocardiograma (ECG)
DERIVACIONES
a) Bipolares:
   DI
   DII
   DIII
b) Unipolares: precordiales V1-V6
c) Unipolares: miembros aVR, aVL, aVF.

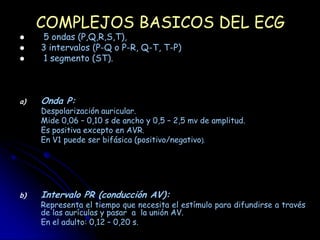

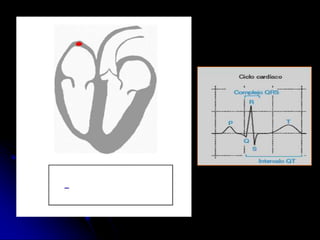

COMPLEJOS BASICOS DEL ECG
    5 ondas (P,Q,R,S,T),
    3 intervalos (P-Q o P-R, Q-T, T-P)
    1 segmento (ST).



a)   Onda P:
     Despolarización auricular.
     Mide 0,06 – 0,10 s de ancho y 0,5 – 2,5 mv de amplitud.
     Es positiva excepto en AVR.
     En V1 puede ser bifásica (positivo/negativo).




b)   Intervalo PR (conducción AV):
     Representa el tiempo que necesita el estímulo para difundirse a través
     de las aurículas y pasar a la unión AV.
     En el adulto: 0,12 – 0,20 s.

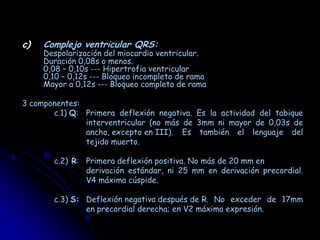

c)   Complejo ventricular QRS:
     Despolarización del miocardio ventricular.
     Duración 0,08s o menos.
     0,08 – 0,10s --- Hipertrofia ventricular
     0,10 – 0,12s --- Bloqueo incompleto de rama
     Mayor a 0,12s --- Bloqueo completo de rama

3 componentes:
       c.1) Q: Primera deflexión negativa. Es la actividad del tabique
               interventricular (no más de 3mm ni mayor de 0,03s de
               ancho, excepto en III). Es también el lenguaje del
               tejido muerto.

       c.2) R: Primera deflexión positiva. No más de 20 mm en
               derivación estándar, ni 25 mm en derivación precordial.
               V4 máxima cúspide.

       c.3) S: Deflexión negativa después de R. No exceder de 17mm
               en precordial derecha; en V2 máxima expresión.

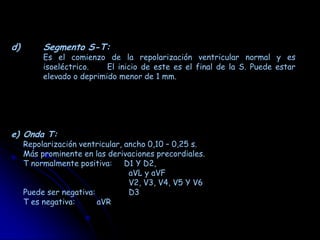

d)        Segmento S-T:
          Es el comienzo de la repolarización ventricular normal y es
          isoeléctrico.    El inicio de este es el final de la S. Puede estar
          elevado o deprimido menor de 1 mm.




e) Onda T:
     Repolarización ventricular, ancho 0,10 – 0,25 s.
     Más prominente en las derivaciones precordiales.
     T normalmente positiva: D1 Y D2,
                                  aVL y aVF
                                  V2, V3, V4, V5 Y V6
     Puede ser negativa:          D3
     T es negativa:      aVR

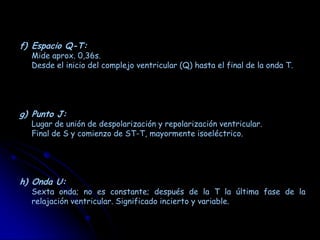

f) Espacio Q-T:
  Mide aprox. 0,36s.
  Desde el inicio del complejo ventricular (Q) hasta el final de la onda T.




g) Punto J:
  Lugar de unión de despolarización y repolarización ventricular.
  Final de S y comienzo de ST-T, mayormente isoeléctrico.




h) Onda U:
  Sexta onda; no es constante; después de la T la última fase de la
  relajación ventricular. Significado incierto y variable.

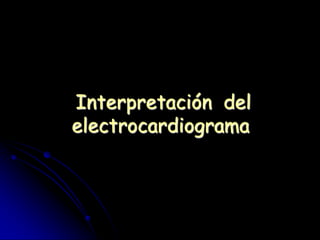

Interpretación del
electrocardiograma

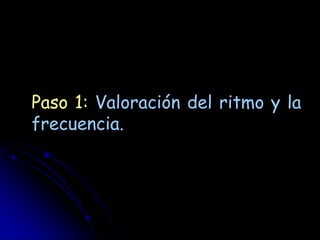

Paso 1: Valoración del ritmo y la
frecuencia.
Ritmo
   Sinusal:
     P positiva en II y negativa en aVR.
     QRS siempre precedido de P.
     Intervalo RR equidistantes entre sí.
     Intervalo PP equidistantes entre sí e iguales
      al RR.



   No sinusal.

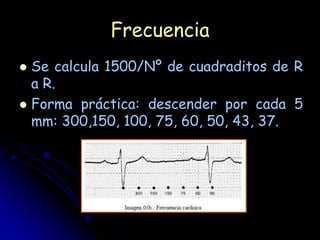

Frecuencia
 Se calcula 1500/Nº de cuadraditos de R
  a R.
 Forma práctica: descender por cada 5
  mm: 300,150, 100, 75, 60, 50, 43, 37.

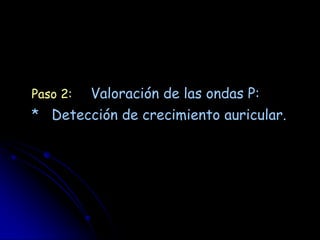

Paso 2:   Valoración de las ondas P:
* Detección de crecimiento auricular.

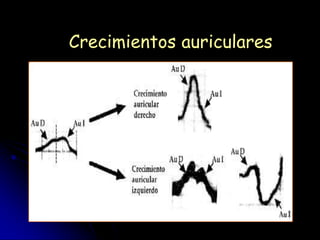

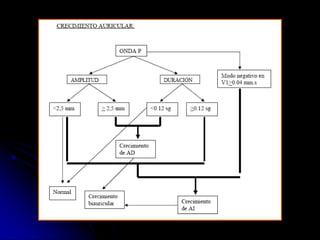

Crecimientos auriculares

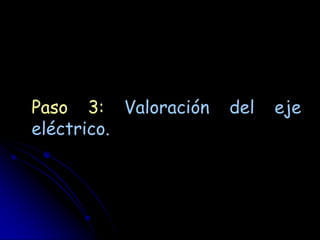

Paso 3: Valoración   del   eje
eléctrico.

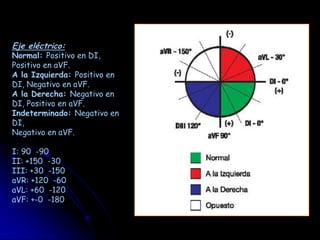

Eje eléctrico:
Normal: Positivo en DI,
Positivo en aVF.
A la Izquierda: Positivo en
DI, Negativo en aVF.
A la Derecha: Negativo en
DI, Positivo en aVF.
Indeterminado: Negativo en
DI,
Negativo en aVF.

I: 90 -90
II: +150 -30
III: +30 -150
aVR: +120 -60
aVL: +60 -120
aVF: +-0 -180

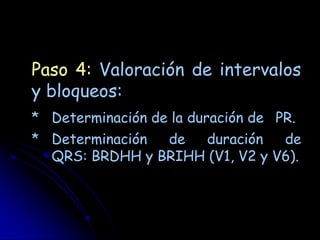

Paso 4: Valoración de intervalos
y bloqueos:
* Determinación de la duración de PR.

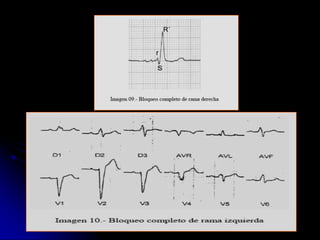

* Determinación de  duración    de
  QRS: BRDHH y BRIHH (V1, V2 y V6).

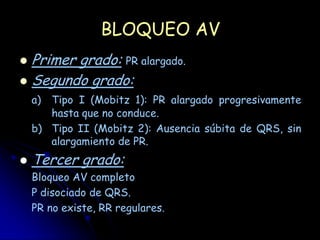

BLOQUEO AV

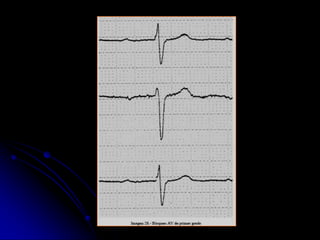

 Primer grado: PR alargado.
 Segundo grado:
    a) Tipo I (Mobitz 1): PR alargado progresivamente
       hasta que no conduce.
    b) Tipo II (Mobitz 2): Ausencia súbita de QRS, sin
       alargamiento de PR.
   Tercer grado:
    Bloqueo AV completo
    P disociado de QRS.
    PR no existe, RR regulares.

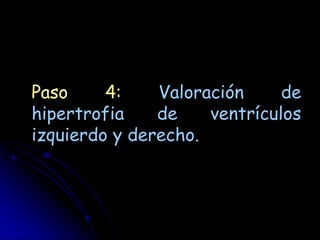

Paso     4:    Valoración     de
hipertrofia    de    ventrículos
izquierdo y derecho.

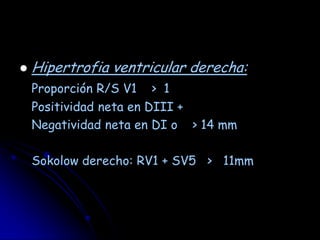

   Hipertrofia ventricular derecha:
    Proporción R/S V1 > 1
    Positividad neta en DIII +
    Negatividad neta en DI o > 14 mm

    Sokolow derecho: RV1 + SV5 > 11mm

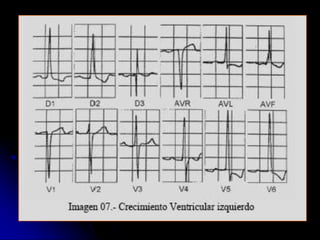

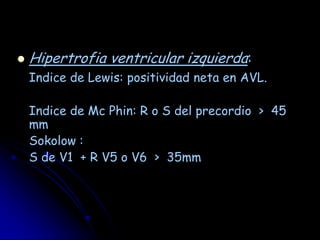

   Hipertrofia ventricular izquierda:
    Indice de Lewis: positividad neta en AVL.

    Indice de Mc Phin: R o S del precordio > 45
    mm
    Sokolow :
    S de V1 + R V5 o V6 > 35mm

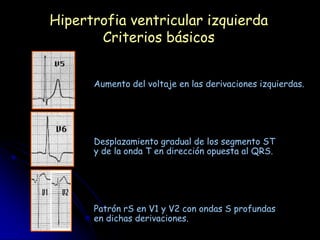

Hipertrofia ventricular izquierda
       Criterios básicos


      Aumento del voltaje en las derivaciones izquierdas.




      Desplazamiento gradual de los segmento ST
      y de la onda T en dirección opuesta al QRS.




      Patrón rS en V1 y V2 con ondas S profundas
      en dichas derivaciones.

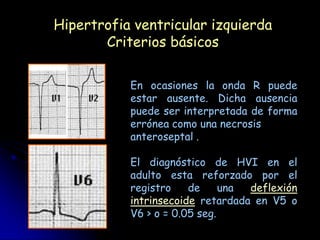

Hipertrofia ventricular izquierda
       Criterios básicos

           En ocasiones la onda R puede
           estar ausente. Dicha ausencia
           puede ser interpretada de forma
           errónea como una necrosis
           anteroseptal .

           El diagnóstico de HVI en el
           adulto esta reforzado por el
           registro    de     una deflexión
           intrinsecoide retardada en V5 o
           V6 > o = 0.05 seg.

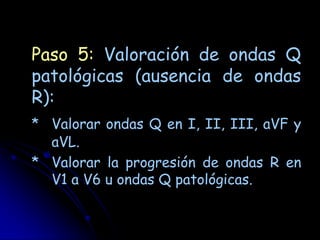

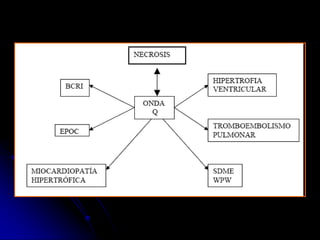

Paso 5: Valoración de ondas Q
patológicas (ausencia de ondas
R):
* Valorar ondas Q en I, II, III, aVF y
  aVL.
* Valorar la progresión de ondas R en
  V1 a V6 u ondas Q patológicas.
Causas de ondas R altas en V1 y V2:

•   Pared torácica delgada o variante normal; transición
    temprana.
•   BRDHH.
•   Hipertrofia de VD.
•   Síndrome de Wolff-Parkinson-White.
•   Infarto posterior.
•   Cardiomiopatía hipertrófica.
•   Distrofia muscular de Duchenne.
•   Colocación baja de derivaciones V1 y V2.
•   Dextroposición.

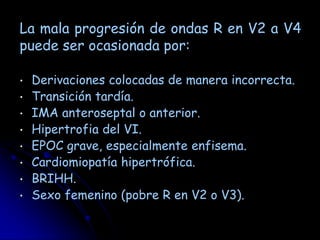

La mala progresión de ondas R en V2 a V4
puede ser ocasionada por:

•   Derivaciones colocadas de manera incorrecta.
•   Transición tardía.
•   IMA anteroseptal o anterior.
•   Hipertrofia del VI.
•   EPOC grave, especialmente enfisema.
•   Cardiomiopatía hipertrófica.
•   BRIHH.
•   Sexo femenino (pobre R en V2 o V3).

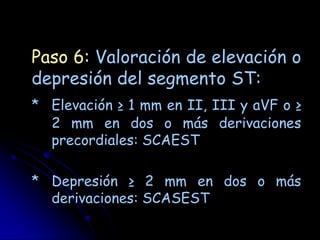

Paso 6: Valoración de elevación o
depresión del segmento ST:
* Elevación ≥ 1 mm en II, III y aVF o ≥
  2 mm en dos o más derivaciones
  precordiales: SCAEST

* Depresión ≥ 2 mm en dos o más
  derivaciones: SCASEST

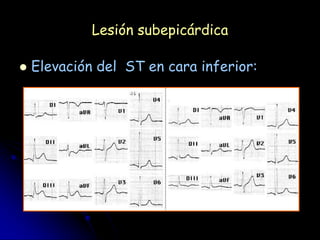

Lesión subepicárdica

   Elevación del ST en cara inferior:

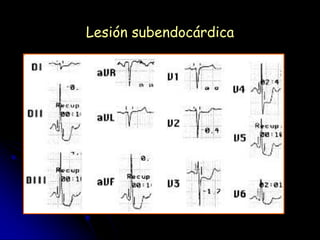

Lesión subendocárdica
Excluir otras causas de elevación del ST:
•   Variante normal: V2 a V4, no convexa y con
    apariencia de anzuelo de pesca; raza negra.
•   Espasmo de la arteria coronaria.
•   BRIHH.
•   Aneurisma del VI.
Paso 8: Valoración de las ondas
T:
* Positiva en I, II y V3 – V6, e
  invertida en aVR.

* Si es anormal (invertida, plana o
  puntiaguda),   valorar   si   está
  relacionada con depresión del ST ≥
  1,5 mm.

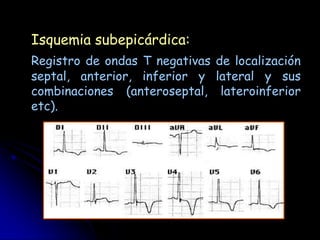

Isquemia subepicárdica:
Registro de ondas T negativas de localización
septal, anterior, inferior y lateral y sus
combinaciones (anteroseptal, lateroinferior
etc).

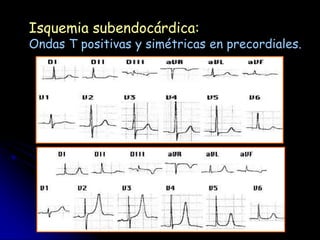

Isquemia subendocárdica:
Ondas T positivas y simétricas en precordiales.
    22-10-97 (mismo paciente que en ejemplo anterior
GRACIAS.

Más contenido relacionado

La actualidad más candente

Bloqueos de rama y atrioventriculares
Bloqueos de rama y atrioventricularesBloqueos de rama y atrioventriculares
Bloqueos de rama y atrioventriculares
Alejandro Paredes C.

Arritmias Ventri
Arritmias VentriArritmias Ventri
ECG EN SINDROME CORONARIO AGUDO
ECG EN SINDROME CORONARIO AGUDOECG EN SINDROME CORONARIO AGUDO
ECG EN SINDROME CORONARIO AGUDO
jmonky76

Sindrome de wolff parkinson white
Sindrome de wolff parkinson whiteSindrome de wolff parkinson white
Sindrome de wolff parkinson white
formaciossibe

Clase 11 Enfermedad Valvular Tricuspídea Y Pulmonar
Clase 11  Enfermedad Valvular Tricuspídea Y PulmonarClase 11  Enfermedad Valvular Tricuspídea Y Pulmonar
Clase 11 Enfermedad Valvular Tricuspídea Y Pulmonar
HAMA Med 2

Enfermedades del pericardio
Enfermedades del pericardioEnfermedades del pericardio
Enfermedades del pericardio
arangogranadosMD

Taquiarritmias
Taquiarritmias Taquiarritmias
Taquiarritmias
eddynoy velasquez

Arritmias cardiacas
Arritmias cardiacasArritmias cardiacas
Arritmias cardiacas
NOne XYZ

Arritmias Cardiacas
Arritmias CardiacasArritmias Cardiacas
Alteraciones electrolíticas en el electrocardiograma
Alteraciones electrolíticas en el electrocardiogramaAlteraciones electrolíticas en el electrocardiograma
Alteraciones electrolíticas en el electrocardiograma
Diana Orihuela

Diagnóstico y manejo de las taquicardias ventriculares (TV)
Diagnóstico y manejo de las taquicardias ventriculares (TV)Diagnóstico y manejo de las taquicardias ventriculares (TV)
Diagnóstico y manejo de las taquicardias ventriculares (TV)
Alejandro Paredes C.

Insuficiencia Mitral
Insuficiencia MitralInsuficiencia Mitral
Insuficiencia Mitral
cardiologia

Lectura de ECG
Lectura de ECGLectura de ECG
Lectura de ECG
cosasdelpac

Arritmias Cardicas
Arritmias CardicasArritmias Cardicas
Arritmias Cardicas
Benício Araújo

Bradiarritmias
BradiarritmiasBradiarritmias
Bradiarritmias
Maria Cifuentes

Resumen exploración cardiovascular
Resumen exploración cardiovascular Resumen exploración cardiovascular
Resumen exploración cardiovascular
UCV, NSU

Arritmia ventriculares
Arritmia ventriculares Arritmia ventriculares
Arritmia ventriculares
Ketlyn Keise

Infarto Agudo al Miocardio con Elevación del ST
Infarto Agudo al Miocardio con Elevación del STInfarto Agudo al Miocardio con Elevación del ST
Infarto Agudo al Miocardio con Elevación del ST
Marilyn Méndez

Insuficiencia cardiaca completo
Insuficiencia cardiaca completoInsuficiencia cardiaca completo
Insuficiencia cardiaca completo
cesar gaytan

ExtrasíStoles Auriculares
ExtrasíStoles AuricularesExtrasíStoles Auriculares
ExtrasíStoles Auriculares
Mark García Nava


La actualidad más candente (20)

Bloqueos de rama y atrioventriculares
Bloqueos de rama y atrioventricularesBloqueos de rama y atrioventriculares
Bloqueos de rama y atrioventriculares

Arritmias Ventri
Arritmias VentriArritmias Ventri
Arritmias Ventri

ECG EN SINDROME CORONARIO AGUDO
ECG EN SINDROME CORONARIO AGUDOECG EN SINDROME CORONARIO AGUDO
ECG EN SINDROME CORONARIO AGUDO

Sindrome de wolff parkinson white
Sindrome de wolff parkinson whiteSindrome de wolff parkinson white
Sindrome de wolff parkinson white

Clase 11 Enfermedad Valvular Tricuspídea Y Pulmonar
Clase 11  Enfermedad Valvular Tricuspídea Y PulmonarClase 11  Enfermedad Valvular Tricuspídea Y Pulmonar
Clase 11 Enfermedad Valvular Tricuspídea Y Pulmonar

Enfermedades del pericardio
Enfermedades del pericardioEnfermedades del pericardio
Enfermedades del pericardio

Taquiarritmias
Taquiarritmias Taquiarritmias
Taquiarritmias

Arritmias cardiacas
Arritmias cardiacasArritmias cardiacas
Arritmias cardiacas

Arritmias Cardiacas
Arritmias CardiacasArritmias Cardiacas
Arritmias Cardiacas

Alteraciones electrolíticas en el electrocardiograma
Alteraciones electrolíticas en el electrocardiogramaAlteraciones electrolíticas en el electrocardiograma
Alteraciones electrolíticas en el electrocardiograma

Diagnóstico y manejo de las taquicardias ventriculares (TV)
Diagnóstico y manejo de las taquicardias ventriculares (TV)Diagnóstico y manejo de las taquicardias ventriculares (TV)
Diagnóstico y manejo de las taquicardias ventriculares (TV)

Insuficiencia Mitral
Insuficiencia MitralInsuficiencia Mitral
Insuficiencia Mitral

Lectura de ECG
Lectura de ECGLectura de ECG
Lectura de ECG

Arritmias Cardicas
Arritmias CardicasArritmias Cardicas
Arritmias Cardicas

Bradiarritmias
BradiarritmiasBradiarritmias
Bradiarritmias

Resumen exploración cardiovascular
Resumen exploración cardiovascular Resumen exploración cardiovascular
Resumen exploración cardiovascular

Arritmia ventriculares
Arritmia ventriculares Arritmia ventriculares
Arritmia ventriculares

Infarto Agudo al Miocardio con Elevación del ST
Infarto Agudo al Miocardio con Elevación del STInfarto Agudo al Miocardio con Elevación del ST
Infarto Agudo al Miocardio con Elevación del ST

Insuficiencia cardiaca completo
Insuficiencia cardiaca completoInsuficiencia cardiaca completo
Insuficiencia cardiaca completo

ExtrasíStoles Auriculares
ExtrasíStoles AuricularesExtrasíStoles Auriculares
ExtrasíStoles Auriculares


Destacado

1 electrocardiograma
1 electrocardiograma1 electrocardiograma
1 electrocardiograma
Francisco Zaldivar Vega

Interpretacion electrocardiograma EKG
Interpretacion electrocardiograma EKGInterpretacion electrocardiograma EKG
Ejercicios practicos de alcanos
Ejercicios practicos de alcanosEjercicios practicos de alcanos
Ejercicios practicos de alcanos
ymmej

Ecg a lo claro
Ecg a lo claroEcg a lo claro
Ecg a lo claro
vpalomos

Ecg normal
Ecg normalEcg normal
Ecg normal
Anier Felipe

Ekg patológico
Ekg patológicoEkg patológico
Ekg patológico
China Loor

Electrocardiograma normal mt
Electrocardiograma  normal mtElectrocardiograma  normal mt
Electrocardiograma normal mt
Manuel Thomas Rios

Alteraciones De La Repolarizacion
Alteraciones De La RepolarizacionAlteraciones De La Repolarizacion
Alteraciones De La Repolarizacion
piratadelcielo@hotmail.com challenger

Ecg. patologico
Ecg. patologicoEcg. patologico
Ecg. patologico
Pia Jara

Crecimiento De Cavidades Hipertrfofia
Crecimiento De Cavidades HipertrfofiaCrecimiento De Cavidades Hipertrfofia
Crecimiento De Cavidades Hipertrfofia
piratadelcielo@hotmail.com challenger

Semiologia Del Ekg
Semiologia Del EkgSemiologia Del Ekg
Semiologia Del Ekg
Ramiro Tupayachi

Gaba
GabaGaba
Gaba
15arya

Neurotrasmisor GABA
Neurotrasmisor GABANeurotrasmisor GABA
Neurotrasmisor GABA
Beatriz Guevara

Gaba
GabaGaba
Actividad eléctrica del corazón
Actividad eléctrica del corazónActividad eléctrica del corazón
Actividad eléctrica del corazón
Xareni Villaseñor

Farmacología Gabaérgica
Farmacología GabaérgicaFarmacología Gabaérgica
Farmacología Gabaérgica
Bernardo Sonzini

ECG NORMAL Y EJE ELECTRICO
ECG NORMAL Y EJE ELECTRICOECG NORMAL Y EJE ELECTRICO
ECG NORMAL Y EJE ELECTRICO
Anier Felipe

Electrocardiograma
ElectrocardiogramaElectrocardiograma
Electrocardiograma
Claudia Jiménez


Destacado (18)

1 electrocardiograma
1 electrocardiograma1 electrocardiograma
1 electrocardiograma

Interpretacion electrocardiograma EKG
Interpretacion electrocardiograma EKGInterpretacion electrocardiograma EKG
Interpretacion electrocardiograma EKG

Ejercicios practicos de alcanos
Ejercicios practicos de alcanosEjercicios practicos de alcanos
Ejercicios practicos de alcanos

Ecg a lo claro
Ecg a lo claroEcg a lo claro
Ecg a lo claro

Ecg normal
Ecg normalEcg normal
Ecg normal

Ekg patológico
Ekg patológicoEkg patológico
Ekg patológico

Electrocardiograma normal mt
Electrocardiograma  normal mtElectrocardiograma  normal mt
Electrocardiograma normal mt

Alteraciones De La Repolarizacion
Alteraciones De La RepolarizacionAlteraciones De La Repolarizacion
Alteraciones De La Repolarizacion

Ecg. patologico
Ecg. patologicoEcg. patologico
Ecg. patologico

Crecimiento De Cavidades Hipertrfofia
Crecimiento De Cavidades HipertrfofiaCrecimiento De Cavidades Hipertrfofia
Crecimiento De Cavidades Hipertrfofia

Semiologia Del Ekg
Semiologia Del EkgSemiologia Del Ekg
Semiologia Del Ekg

Gaba
GabaGaba
Gaba

Neurotrasmisor GABA
Neurotrasmisor GABANeurotrasmisor GABA
Neurotrasmisor GABA

Gaba
GabaGaba
Gaba

Actividad eléctrica del corazón
Actividad eléctrica del corazónActividad eléctrica del corazón
Actividad eléctrica del corazón

Farmacología Gabaérgica
Farmacología GabaérgicaFarmacología Gabaérgica
Farmacología Gabaérgica

ECG NORMAL Y EJE ELECTRICO
ECG NORMAL Y EJE ELECTRICOECG NORMAL Y EJE ELECTRICO
ECG NORMAL Y EJE ELECTRICO

Electrocardiograma
ElectrocardiogramaElectrocardiograma
Electrocardiograma


Similar a Ecg dah

Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...
Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...
Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...
Alejandro Paredes C.

Ecg class 2012
Ecg class 2012Ecg class 2012
Ecg class 2012
Rogelio Flores Valencia

Ekg taller
Ekg tallerEkg taller
Ekg taller
emrodelo

Ritmo Cardíaco.pptx
Ritmo Cardíaco.pptxRitmo Cardíaco.pptx
Ritmo Cardíaco.pptx
Reina Hadas

ECG básico
ECG básicoECG básico
ECG básico
AnaLfs

Electrocardiograma Basica
Electrocardiograma BasicaElectrocardiograma Basica
Electrocardiograma Basica
Lorena Racines Valencia

Soy Médico. Generalidades del Electrocardiograma
Soy Médico. Generalidades del ElectrocardiogramaSoy Médico. Generalidades del Electrocardiograma
Soy Médico. Generalidades del Electrocardiograma
yjjxfw8w7r

Ecg Patologicos
Ecg PatologicosEcg Patologicos
Ecg Patologicos
vicangdel

Electrocardiografía
ElectrocardiografíaElectrocardiografía
Electrocardiografía
Docencia Calvià

97086
9708697086
97086
9708697086
Ekg Alteraciones Raffo
Ekg Alteraciones RaffoEkg Alteraciones Raffo
Ekg Alteraciones Raffo
medicinaudm

3 ecg
3   ecg3   ecg
electro normal derivaciones ondas intervalos segmentos.ppt
electro normal derivaciones ondas intervalos segmentos.pptelectro normal derivaciones ondas intervalos segmentos.ppt
electro normal derivaciones ondas intervalos segmentos.ppt
FERNANDO GALLARDO

Cap. 5 del curso ekg hipertrofia ventricular.
Cap. 5 del curso ekg hipertrofia ventricular.Cap. 5 del curso ekg hipertrofia ventricular.
Cap. 5 del curso ekg hipertrofia ventricular.
Jose Juan Alvarez Arana

67742
6774267742
67742
JAZMIN NM

Patología cardiovascular. Disturbios de conducción ventricular
Patología cardiovascular.  Disturbios de conducción ventricularPatología cardiovascular.  Disturbios de conducción ventricular
Patología cardiovascular. Disturbios de conducción ventricular
Luis Orellana

Electrocardiograma (ekg)
Electrocardiograma (ekg)Electrocardiograma (ekg)
Electrocardiograma (ekg)
Marco Castillo

1. ekg
1.  ekg 1.  ekg
Claves de electrocrdiografia
Claves de electrocrdiografiaClaves de electrocrdiografia
Claves de electrocrdiografia
Eduard Hernandez


Similar a Ecg dah (20)

Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...
Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...
Crecimientos atriales y ventriculares & Trastornos de la conducción intrav...

Ecg class 2012
Ecg class 2012Ecg class 2012
Ecg class 2012

Ekg taller
Ekg tallerEkg taller
Ekg taller

Ritmo Cardíaco.pptx
Ritmo Cardíaco.pptxRitmo Cardíaco.pptx
Ritmo Cardíaco.pptx

ECG básico
ECG básicoECG básico
ECG básico

Electrocardiograma Basica
Electrocardiograma BasicaElectrocardiograma Basica
Electrocardiograma Basica

Soy Médico. Generalidades del Electrocardiograma
Soy Médico. Generalidades del ElectrocardiogramaSoy Médico. Generalidades del Electrocardiograma
Soy Médico. Generalidades del Electrocardiograma

Ecg Patologicos
Ecg PatologicosEcg Patologicos
Ecg Patologicos

Electrocardiografía
ElectrocardiografíaElectrocardiografía
Electrocardiografía

97086
9708697086
97086

97086
9708697086
97086

Ekg Alteraciones Raffo
Ekg Alteraciones RaffoEkg Alteraciones Raffo
Ekg Alteraciones Raffo

3 ecg
3   ecg3   ecg
3 ecg

electro normal derivaciones ondas intervalos segmentos.ppt
electro normal derivaciones ondas intervalos segmentos.pptelectro normal derivaciones ondas intervalos segmentos.ppt
electro normal derivaciones ondas intervalos segmentos.ppt

Cap. 5 del curso ekg hipertrofia ventricular.
Cap. 5 del curso ekg hipertrofia ventricular.Cap. 5 del curso ekg hipertrofia ventricular.
Cap. 5 del curso ekg hipertrofia ventricular.

67742
6774267742
67742

Patología cardiovascular. Disturbios de conducción ventricular
Patología cardiovascular.  Disturbios de conducción ventricularPatología cardiovascular.  Disturbios de conducción ventricular
Patología cardiovascular. Disturbios de conducción ventricular

Electrocardiograma (ekg)
Electrocardiograma (ekg)Electrocardiograma (ekg)
Electrocardiograma (ekg)

1. ekg
1.  ekg 1.  ekg
1. ekg

Claves de electrocrdiografia
Claves de electrocrdiografiaClaves de electrocrdiografia
Claves de electrocrdiografia


Más de Dahiana Ibarrola

Terapia de resincronizacion cardiaca
Terapia de resincronizacion cardiacaTerapia de resincronizacion cardiaca
Terapia de resincronizacion cardiaca
Dahiana Ibarrola

Guia de revascularización miocárdica
Guia de  revascularización miocárdicaGuia de  revascularización miocárdica
Guia de revascularización miocárdica
Dahiana Ibarrola

Transposicion de Grandes Vasos
Transposicion  de Grandes VasosTransposicion  de Grandes Vasos
Transposicion de Grandes Vasos
Dahiana Ibarrola

Dengue y anticoagulacion
 Dengue y anticoagulacion Dengue y anticoagulacion
Dengue y anticoagulacion
Dahiana Ibarrola

Rehabilitacion cardiovascular
Rehabilitacion cardiovascularRehabilitacion cardiovascular
Rehabilitacion cardiovascular
Dahiana Ibarrola

Endomiocardiofibrosis Dahia
Endomiocardiofibrosis DahiaEndomiocardiofibrosis Dahia
Endomiocardiofibrosis Dahia
Dahiana Ibarrola

Insuficiencia mitral clase Dahia
Insuficiencia mitral clase DahiaInsuficiencia mitral clase Dahia
Insuficiencia mitral clase Dahia
Dahiana Ibarrola

Manejo de endocarditis infecciosa
Manejo de endocarditis infecciosaManejo de endocarditis infecciosa
Manejo de endocarditis infecciosa
Dahiana Ibarrola

Complicaciones de protesis valvulares
Complicaciones de protesis valvulares Complicaciones de protesis valvulares
Complicaciones de protesis valvulares
Dahiana Ibarrola

Insuficiencia aortica
Insuficiencia aortica Insuficiencia aortica
Insuficiencia aortica
Dahiana Ibarrola

Complicaciones de protesis valvulares
Complicaciones de protesis valvulares Complicaciones de protesis valvulares
Complicaciones de protesis valvulares
Dahiana Ibarrola

Endomiocardiofibrosis
EndomiocardiofibrosisEndomiocardiofibrosis
Endomiocardiofibrosis
Dahiana Ibarrola


Más de Dahiana Ibarrola (12)

Terapia de resincronizacion cardiaca
Terapia de resincronizacion cardiacaTerapia de resincronizacion cardiaca
Terapia de resincronizacion cardiaca

Guia de revascularización miocárdica
Guia de  revascularización miocárdicaGuia de  revascularización miocárdica
Guia de revascularización miocárdica

Transposicion de Grandes Vasos
Transposicion  de Grandes VasosTransposicion  de Grandes Vasos
Transposicion de Grandes Vasos

Dengue y anticoagulacion
 Dengue y anticoagulacion Dengue y anticoagulacion
Dengue y anticoagulacion

Rehabilitacion cardiovascular
Rehabilitacion cardiovascularRehabilitacion cardiovascular
Rehabilitacion cardiovascular

Endomiocardiofibrosis Dahia
Endomiocardiofibrosis DahiaEndomiocardiofibrosis Dahia
Endomiocardiofibrosis Dahia

Insuficiencia mitral clase Dahia
Insuficiencia mitral clase DahiaInsuficiencia mitral clase Dahia
Insuficiencia mitral clase Dahia

Manejo de endocarditis infecciosa
Manejo de endocarditis infecciosaManejo de endocarditis infecciosa
Manejo de endocarditis infecciosa

Complicaciones de protesis valvulares
Complicaciones de protesis valvulares Complicaciones de protesis valvulares
Complicaciones de protesis valvulares

Insuficiencia aortica
Insuficiencia aortica Insuficiencia aortica
Insuficiencia aortica

Complicaciones de protesis valvulares
Complicaciones de protesis valvulares Complicaciones de protesis valvulares
Complicaciones de protesis valvulares

Endomiocardiofibrosis
EndomiocardiofibrosisEndomiocardiofibrosis
Endomiocardiofibrosis


Ecg dah

  • 1. ELECTROCARDIOGRAMA NORMAL Y SUS ALTERACIONES MAS FRECUENTES Hospital Nacional de Itaugua. Servicio de Cardiología Dra. Dahiana Ibarrola
  • 2. ELECTROCARDIOGRAMA: Definición  Es el registro gráfico en función de tiempo de las variaciones de potencial eléctrico, generadas por un conjunto de células cardiacas y recogidas de la superficie corporal.

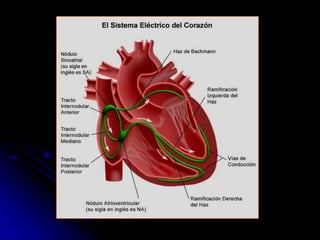

  • 3.
  • 4.
  • 5. ONDA P ONDA R ONDA T ONDA Q ONDA S
  • 6.
  • 8. DERIVACIONES a) Bipolares: DI DII DIII b) Unipolares: precordiales V1-V6 c) Unipolares: miembros aVR, aVL, aVF.
  • 9. COMPLEJOS BASICOS DEL ECG  5 ondas (P,Q,R,S,T),  3 intervalos (P-Q o P-R, Q-T, T-P)  1 segmento (ST). a) Onda P: Despolarización auricular. Mide 0,06 – 0,10 s de ancho y 0,5 – 2,5 mv de amplitud. Es positiva excepto en AVR. En V1 puede ser bifásica (positivo/negativo). b) Intervalo PR (conducción AV): Representa el tiempo que necesita el estímulo para difundirse a través de las aurículas y pasar a la unión AV. En el adulto: 0,12 – 0,20 s.
  • 10. c) Complejo ventricular QRS: Despolarización del miocardio ventricular. Duración 0,08s o menos. 0,08 – 0,10s --- Hipertrofia ventricular 0,10 – 0,12s --- Bloqueo incompleto de rama Mayor a 0,12s --- Bloqueo completo de rama 3 componentes: c.1) Q: Primera deflexión negativa. Es la actividad del tabique interventricular (no más de 3mm ni mayor de 0,03s de ancho, excepto en III). Es también el lenguaje del tejido muerto. c.2) R: Primera deflexión positiva. No más de 20 mm en derivación estándar, ni 25 mm en derivación precordial. V4 máxima cúspide. c.3) S: Deflexión negativa después de R. No exceder de 17mm en precordial derecha; en V2 máxima expresión.
  • 11. d) Segmento S-T: Es el comienzo de la repolarización ventricular normal y es isoeléctrico. El inicio de este es el final de la S. Puede estar elevado o deprimido menor de 1 mm. e) Onda T: Repolarización ventricular, ancho 0,10 – 0,25 s. Más prominente en las derivaciones precordiales. T normalmente positiva: D1 Y D2, aVL y aVF V2, V3, V4, V5 Y V6 Puede ser negativa: D3 T es negativa: aVR
  • 12. f) Espacio Q-T: Mide aprox. 0,36s. Desde el inicio del complejo ventricular (Q) hasta el final de la onda T. g) Punto J: Lugar de unión de despolarización y repolarización ventricular. Final de S y comienzo de ST-T, mayormente isoeléctrico. h) Onda U: Sexta onda; no es constante; después de la T la última fase de la relajación ventricular. Significado incierto y variable.
  • 13.
  • 15. Paso 1: Valoración del ritmo y la frecuencia.
  • 16. Ritmo  Sinusal:  P positiva en II y negativa en aVR.  QRS siempre precedido de P.  Intervalo RR equidistantes entre sí.  Intervalo PP equidistantes entre sí e iguales al RR.  No sinusal.
  • 17. Frecuencia  Se calcula 1500/Nº de cuadraditos de R a R.  Forma práctica: descender por cada 5 mm: 300,150, 100, 75, 60, 50, 43, 37.
  • 18. Paso 2: Valoración de las ondas P: * Detección de crecimiento auricular.
  • 20.
  • 21. Paso 3: Valoración del eje eléctrico.
  • 22. Eje eléctrico: Normal: Positivo en DI, Positivo en aVF. A la Izquierda: Positivo en DI, Negativo en aVF. A la Derecha: Negativo en DI, Positivo en aVF. Indeterminado: Negativo en DI, Negativo en aVF. I: 90 -90 II: +150 -30 III: +30 -150 aVR: +120 -60 aVL: +60 -120 aVF: +-0 -180
  • 23. Paso 4: Valoración de intervalos y bloqueos: * Determinación de la duración de PR. * Determinación de duración de QRS: BRDHH y BRIHH (V1, V2 y V6).
  • 24. BLOQUEO AV  Primer grado: PR alargado.  Segundo grado: a) Tipo I (Mobitz 1): PR alargado progresivamente hasta que no conduce. b) Tipo II (Mobitz 2): Ausencia súbita de QRS, sin alargamiento de PR.  Tercer grado: Bloqueo AV completo P disociado de QRS. PR no existe, RR regulares.
  • 25.
  • 26.
  • 27.
  • 28.
  • 29. Paso 4: Valoración de hipertrofia de ventrículos izquierdo y derecho.
  • 30. Hipertrofia ventricular derecha: Proporción R/S V1 > 1 Positividad neta en DIII + Negatividad neta en DI o > 14 mm Sokolow derecho: RV1 + SV5 > 11mm
  • 31.
  • 32. Hipertrofia ventricular izquierda: Indice de Lewis: positividad neta en AVL. Indice de Mc Phin: R o S del precordio > 45 mm Sokolow : S de V1 + R V5 o V6 > 35mm
  • 33. Hipertrofia ventricular izquierda Criterios básicos Aumento del voltaje en las derivaciones izquierdas. Desplazamiento gradual de los segmento ST y de la onda T en dirección opuesta al QRS. Patrón rS en V1 y V2 con ondas S profundas en dichas derivaciones.
  • 34. Hipertrofia ventricular izquierda Criterios básicos En ocasiones la onda R puede estar ausente. Dicha ausencia puede ser interpretada de forma errónea como una necrosis anteroseptal . El diagnóstico de HVI en el adulto esta reforzado por el registro de una deflexión intrinsecoide retardada en V5 o V6 > o = 0.05 seg.
  • 35.
  • 36. Paso 5: Valoración de ondas Q patológicas (ausencia de ondas R): * Valorar ondas Q en I, II, III, aVF y aVL. * Valorar la progresión de ondas R en V1 a V6 u ondas Q patológicas.
  • 37.
  • 38. Causas de ondas R altas en V1 y V2: • Pared torácica delgada o variante normal; transición temprana. • BRDHH. • Hipertrofia de VD. • Síndrome de Wolff-Parkinson-White. • Infarto posterior. • Cardiomiopatía hipertrófica. • Distrofia muscular de Duchenne. • Colocación baja de derivaciones V1 y V2. • Dextroposición.
  • 39. La mala progresión de ondas R en V2 a V4 puede ser ocasionada por: • Derivaciones colocadas de manera incorrecta. • Transición tardía. • IMA anteroseptal o anterior. • Hipertrofia del VI. • EPOC grave, especialmente enfisema. • Cardiomiopatía hipertrófica. • BRIHH. • Sexo femenino (pobre R en V2 o V3).
  • 40. Paso 6: Valoración de elevación o depresión del segmento ST: * Elevación ≥ 1 mm en II, III y aVF o ≥ 2 mm en dos o más derivaciones precordiales: SCAEST * Depresión ≥ 2 mm en dos o más derivaciones: SCASEST
  • 41. Lesión subepicárdica  Elevación del ST en cara inferior:
  • 43. Excluir otras causas de elevación del ST: • Variante normal: V2 a V4, no convexa y con apariencia de anzuelo de pesca; raza negra. • Espasmo de la arteria coronaria. • BRIHH. • Aneurisma del VI.
  • 44. Paso 8: Valoración de las ondas T: * Positiva en I, II y V3 – V6, e invertida en aVR. * Si es anormal (invertida, plana o puntiaguda), valorar si está relacionada con depresión del ST ≥ 1,5 mm.
  • 45.
  • 46. Isquemia subepicárdica: Registro de ondas T negativas de localización septal, anterior, inferior y lateral y sus combinaciones (anteroseptal, lateroinferior etc).
  • 47. Isquemia subendocárdica: Ondas T positivas y simétricas en precordiales.  22-10-97 (mismo paciente que en ejemplo anterior
