El documento resume la historia del desarrollo de los medios de contraste radiológicos, incluyendo las primeras investigaciones con sustancias como el yeso de París y la pasta de Teichman. También describe la clasificación de los medios de contraste en negativos como el aire y positivos como el sulfato de bario y los compuestos de yodo. Finalmente, analiza las características y reacciones adversas de los medios de contraste más comunes como el sulfato de bario y los compuestos de yodo.

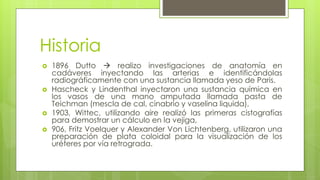

2. Historia
1896 Dutto realizo investigaciones de anatomía en
cadáveres inyectando las arterias e identificándolas
radiográficamente con una sustancia llamada yeso de Paris.
Hascheck y Lindenthal inyectaron una sustancia química en
los vasos de una mano amputada llamada pasta de
Teichman (mescla de cal, cinabrio y vaselina liquida),
1903, Wittec, utilizando aire realizó las primeras cistografías
para demostrar un cálculo en la vejiga,
906, Fritz Voelquer y Alexander Von Lichtenberg, utilizaron una
preparación de plata coloidal para la visualización de los
uréteres por vía retrograda.

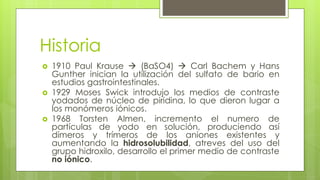

3. Historia
1910 Paul Krause (BaSO4) Carl Bachem y Hans
Gunther inician la utilización del sulfato de bario en
estudios gastrointestinales.
1929 Moses Swick introdujo los medios de contraste
yodados de núcleo de piridina, lo que dieron lugar a
los monómeros iónicos.
1968 Torsten Almen, incremento el numero de
partículas de yodo en solución, produciendo así
dímeros y trímeros de los aniones existentes y
aumentando la hidrosolubilidad, atreves del uso del
grupo hidroxilo, desarrollo el primer medio de contraste
no iónico.

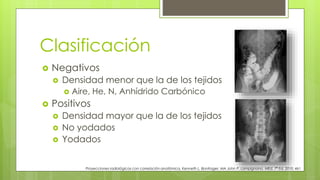

4. Clasificación
Negativos
Densidad menor que la de los tejidos
Aire, He, N, Anhídrido Carbónico
Positivos
Densidad mayor que la de los tejidos
No yodados
Yodados
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

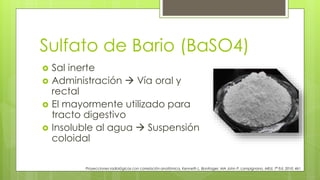

5. Sulfato de Bario (BaSO4)
Sal inerte
Administración Vía oral y
rectal
El mayormente utilizado para
tracto digestivo
Insoluble al agua Suspensión
coloidal
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

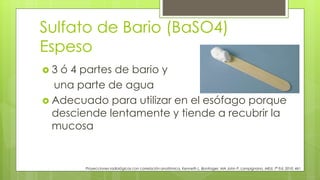

6. Sulfato de Bario (BaSO4)
Espeso
3 ó 4 partes de bario y
una parte de agua
Adecuado para utilizar en el esófago porque
desciende lentamente y tiende a recubrir la
mucosa
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

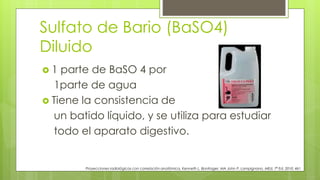

7. Sulfato de Bario (BaSO4)
Diluido
1 parte de BaSO 4 por
1parte de agua
Tiene la consistencia de
un batido líquido, y se utiliza para estudiar
todo el aparato digestivo.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

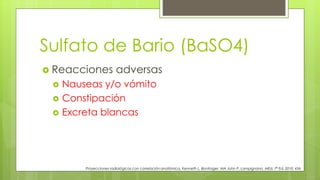

8. Sulfato de Bario (BaSO4)
Reacciones adversas
Nauseas y/o vómito
Constipación
Excreta blancas
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 456

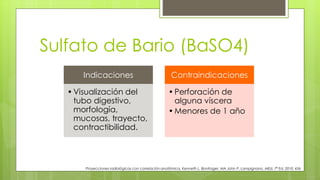

9. Sulfato de Bario (BaSO4)
Indicaciones
•Visualización del
tubo digestivo,
morfología,
mucosas, trayecto,
contractibilidad.
Contraindicaciones
•Perforación de
alguna víscera
•Menores de 1 año
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 456

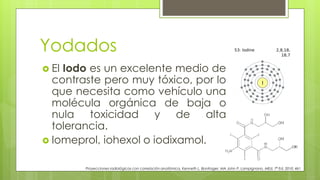

10. Yodados
El Iodo es un excelente medio de
contraste pero muy tóxico, por lo
que necesita como vehículo una
molécula orgánica de baja o
nula toxicidad y de alta
tolerancia.
Iomeprol, iohexol o iodixamol.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

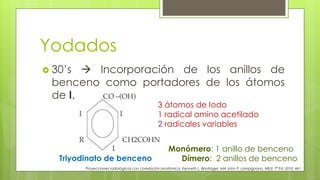

11. Yodados
30’s Incorporación de los anillos de
benceno como portadores de los átomos
de I.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Triyodinato de benceno
3 átomos de Iodo
1 radical amino acetilado
2 radicales variables
Monómero: 1 anillo de benceno
Dímero: 2 anillos de benceno

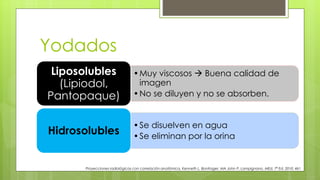

12. Yodados
•Muy viscosos Buena calidad de
imagen
•No se diluyen y no se absorben.
Liposolubles
(Lipiodol,
Pantopaque)
•Se disuelven en agua
•Se eliminan por la orina
Hidrosolubles
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

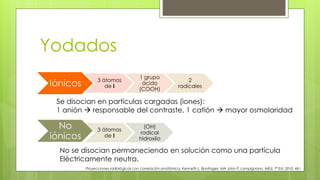

13. Yodados
Iónicos 3 átomos
de I
1 grupo
ácido
(COOH)
2
radicales
No
iónicos
3 átomos
de I
(OH)
radical
hidroxilo
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Se disocian en partículas cargadas (iones):
1 anión responsable del contraste, 1 catión mayor osmolaridad
No se disocian permaneciendo en solución como una partícula
Eléctricamente neutra.

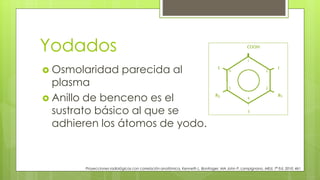

14. Yodados
Osmolaridad parecida al
plasma
Anillo de benceno es el
sustrato básico al que se
adhieren los átomos de yodo.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461

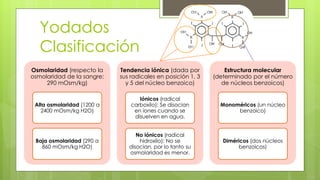

15. Yodados
Clasificación
Osmolaridad (respecto la
osmolaridad de la sangre:
290 mOsm/kg)
Alta osmolaridad (1200 a
2400 mOsm/kg H2O)
Baja osmolaridad (290 a
860 mOsm/kg H2O)
Tendencia iónica (dada por
sus radicales en posición 1, 3
y 5 del núcleo benzoico)
Iónicos (radical
carboxilo): Se disocian
en iones cuando se
disuelven en agua.
No iónicos (radical
hidroxilo): No se
disocian, por lo tanto su
osmolaridad es menor.
Estructura molecular
(determinado por el número
de núcleos benzoicos)
Monoméricos (un núcleo
benzoico)
Diméricos (dos núcleos
benzoicos)
17. Yodados
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Osmolaridad
La fuerza que desempeña toda molécula para
traspasar una membrana. Tiene proporción
directa con el número de partículas en disolución,
y es inversamente proporcional al peso y a la
viscosidad del compuesto.
Una solución hiperosmolar producirá un aumento de
la osmolaridad plasmática deshidratación
intracelular y alteración de los electrolitos de la
sangre Efectos adversos.

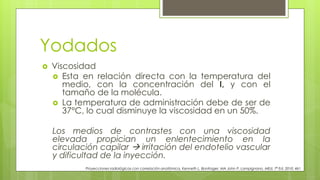

18. Yodados
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Viscosidad
Esta en relación directa con la temperatura del
medio, con la concentración del I, y con el
tamaño de la molécula.
La temperatura de administración debe de ser de
37°C, lo cual disminuye la viscosidad en un 50%.
Los medios de contrastes con una viscosidad
elevada propician un enlentecimiento en la
circulación capilar irritación del endotelio vascular
y dificultad de la inyección.

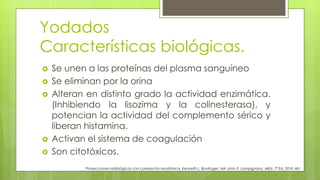

19. Yodados
Características biológicas.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Se unen a las proteínas del plasma sanguíneo
Se eliminan por la orina
Alteran en distinto grado la actividad enzimática.
(Inhibiendo la lisozima y la colinesterasa), y
potencian la actividad del complemento sérico y
liberan histamina.
Activan el sistema de coagulación
Son citotóxicos.
20. Yodados
Características ideales.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Poca incidencia sobre la función cardiovascular.
Buena tolerancia endotelial.
Debe modificar muy levemente el grado de
fluidez de la sangre
Administración indolora
Distribución rápida por el torrente sanguíneo.
Eliminación rápida.
Efectos mínimos sobre la función renal.

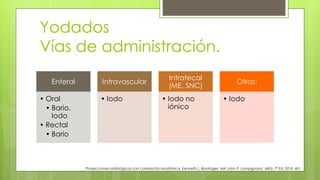

21. Yodados
Vías de administración.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Enteral
• Oral
• Bario,
Iodo
• Rectal
• Bario
Intravascular
• Iodo
Intratecal
(ME, SNC)
• Iodo no
iónico
Otras:
• Iodo

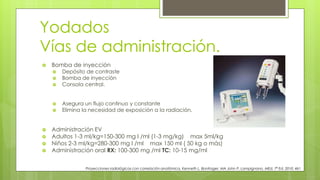

22. Yodados
Vías de administración.
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Bomba de inyección
Depósito de contraste
Bomba de inyección
Consola central.
Asegura un flujo continuo y constante
Elimina la necesidad de exposición a la radiación.
Administración EV
Adultos 1-3 ml/kg=150-300 mg I /ml (1-3 mg/kg) max 5ml/kg
Niños 2-3 ml/kg=280-300 mg I /ml max 150 ml ( 50 kg o más)
Administración oral RX: 100-300 mg /ml TC: 10-15 mg/ml

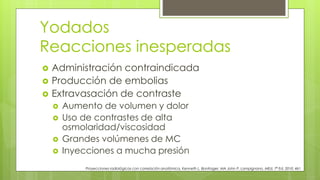

23. Yodados
Reacciones inesperadas
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Administración contraindicada
Producción de embolias
Extravasación de contraste
Aumento de volumen y dolor
Uso de contrastes de alta
osmolaridad/viscosidad
Grandes volúmenes de MC
Inyecciones a mucha presión

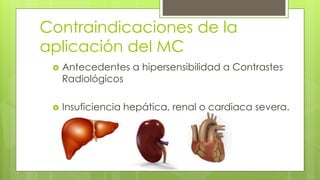

24. Contraindicaciones de la
aplicación del MC
Antecedentes a hipersensibilidad a Contrastes
Radiológicos
Insuficiencia hepática, renal o cardiaca severa.

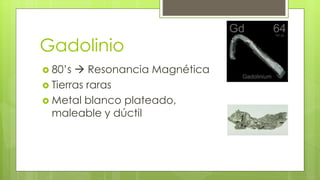

25. Gadolinio
80’s Resonancia Magnética
Tierras raras
Metal blanco plateado,
maleable y dúctil

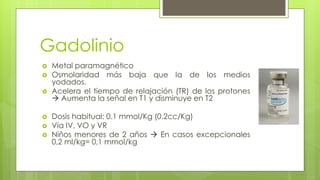

26. Gadolinio
Metal paramagnético
Osmolaridad más baja que la de los medios
yodados.
Acelera el tiempo de relajación (TR) de los protones
Aumenta la señal en T1 y disminuye en T2
Dosis habitual: 0.1 mmol/Kg (0.2cc/Kg)
Vía IV, VO y VR
Niños menores de 2 años En casos excepcionales
0,2 ml/kg= 0,1 mmol/kg

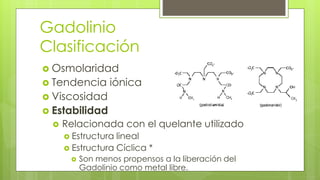

27. Gadolinio
Clasificación
Osmolaridad
Tendencia iónica
Viscosidad
Estabilidad
Relacionada con el quelante utilizado
Estructura lineal
Estructura Cíclica *
Son menos propensos a la liberación del
Gadolinio como metal libre.
29. Reacciones Adversas
Se presentan del 5 - 8%
Proyecciones radiológicas con correlación anatómica, Kenneth L. Bontrager, MA John P. Lampignano, MEd, 7ª Ed. 2010. 461
Toxicidad directa
Hipersensibilidad

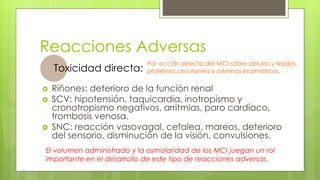

30. Reacciones Adversas
Riñones: deterioro de la función renal
SCV: hipotensión, taquicardia, inotropismo y
cronotropismo negativos, arritmias, paro cardíaco,
trombosis venosa.
SNC: reacción vasovagal, cefalea, mareos, deterioro
del sensorio, disminución de la visión, convulsiones.
Toxicidad directa:
El volumen administrado y la osmolaridad de los MCI juegan un rol
importante en el desarrollo de este tipo de reacciones adversas.
Por acción directa del MCI sobre células y tejidos,
proteínas circulantes y sistemas enzimáticos.

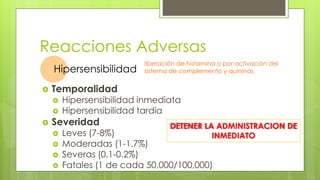

31. Reacciones Adversas
Temporalidad
Hipersensibilidad inmediata
Hipersensibilidad tardía
Severidad
Leves (7-8%)
Moderadas (1-1.7%)
Severas (0.1-0.2%)
Fatales (1 de cada 50,000/100,000)
Hipersensibilidad
liberación de histamina o por activación del
sistema de complemento y quininas.
DETENER LA ADMINISTRACION DE
INMEDIATO

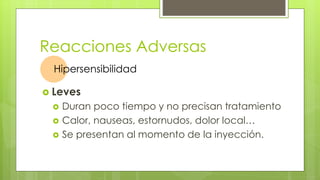

32. Reacciones Adversas
Leves
Duran poco tiempo y no precisan tratamiento
Calor, nauseas, estornudos, dolor local…
Se presentan al momento de la inyección.
Hipersensibilidad

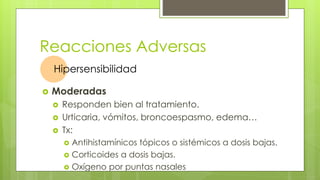

33. Reacciones Adversas
Moderadas
Responden bien al tratamiento.
Urticaria, vómitos, broncoespasmo, edema…
Tx:
Antihistamínicos tópicos o sistémicos a dosis bajas.
Corticoides a dosis bajas.
Oxígeno por puntas nasales
Hipersensibilidad
34. Reacciones Adversas
Severas
Requieren intervención inmediata.
Edema de glotis, hipotensión, pérdida del
estado de alerta, relajación de esfínteres,
edema agudo pulmonar, paro
cardiorrespiratorio.
Hipersensibilidad
35. Reacciones Adversas
Hipersensibilidad
Severas
Tx.
Vía aérea permeable.
Vías venosas permeables y cargas de solución fisiológica de 500 – 1000ml en 1-3
min.
Adrenalina al 1/1000(0,3cc – 0,5cc) IM
Adrenalina al 1/1000 (0,25 – 0.5cc) IV a intervalos de 5 a 15 min,
Corticoides a dosis altas (>250mg)
Difenhidramina 25-50mg VO, IM, IV
Hidrocortisona 100-500mg por dosis.
Niños = Adrenalina 0,01mg/kg/dosis hasta un máximo d 0,5m
Difenhidramina 1mg/kg cada 6 hrs IV, IM o VO.
37. Reacciones Adversas
Hipersensibilidad
Hipotensión con bradicardia
Tx.
Administrar fluidos y O2
Atropina
Adultos: 0,3 – 0,5mg IV y repetir cada 10 min. Hasta
3mg en total
Niños: 0,02mg/kg IV (máximo 0,5mg por dosis) y
repetir luego de 3-5 min hasta 2 mg en total.

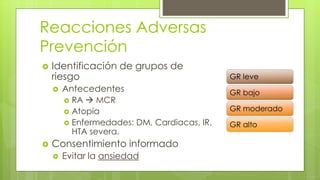

39. Reacciones Adversas
Prevención
Identificación de grupos de
riesgo
Antecedentes
RA MCR
Atopía
Enfermedades: DM, Cardiacas, IR,
HTA severa.
Consentimiento informado
Evitar la ansiedad
GR leve
GR bajo
GR moderado
GR alto

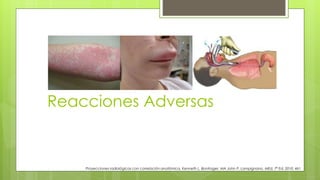

40. Reacciones Adversas
Consideraciones
La mayoría de las reacciones se presentan en
los primeros 3 minutos.
90% de los casos fatales ocurren durante o
inmediatamente después de la
administración IV.
La mayor parte de las RA son producidas por
MC de alta osmolaridad.

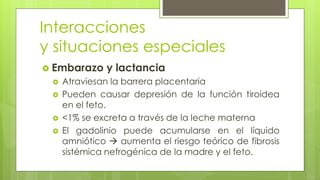

41. Interacciones
y situaciones especiales
Embarazo y lactancia
Atraviesan la barrera placentaria
Pueden causar depresión de la función tiroidea
en el feto.
<1% se excreta a través de la leche materna
El gadolinio puede acumularse en el líquido
amniótico aumenta el riesgo teórico de fibrosis
sistémica nefrogénica de la madre y el feto.

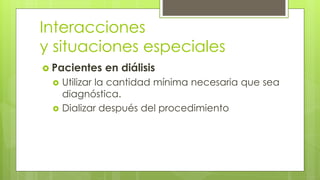

42. Interacciones
y situaciones especiales
Pacientes en diálisis
Utilizar la cantidad mínima necesaria que sea
diagnóstica.
Dializar después del procedimiento

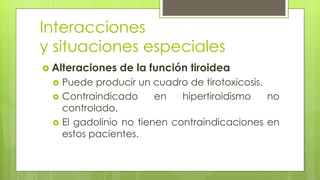

43. Interacciones
y situaciones especiales
Alteraciones de la función tiroidea
Puede producir un cuadro de tirotoxicosis.
Contraindicado en hipertiroidismo no
controlado.
El gadolinio no tienen contraindicaciones en
estos pacientes.

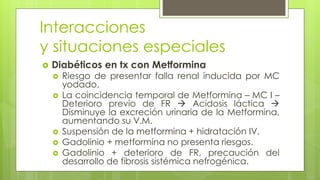

44. Interacciones
y situaciones especiales
Diabéticos en tx con Metformina
Riesgo de presentar falla renal inducida por MC
yodado.
La coincidencia temporal de Metformina – MC I –
Deterioro previo de FR Acidosis láctica
Disminuye la excreción urinaria de la Metformina,
aumentando su V.M.
Suspensión de la metformina + hidratación IV.
Gadolinio + metformina no presenta riesgos.
Gadolinio + deterioro de FR, precaución del
desarrollo de fibrosis sistémica nefrogénica.

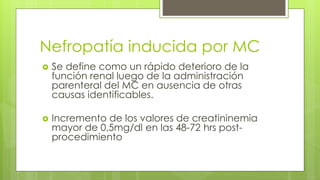

45. Nefropatía inducida por MC
Se define como un rápido deterioro de la
función renal luego de la administración
parenteral del MC en ausencia de otras
causas identificables.
Incremento de los valores de creatininemia
mayor de 0,5mg/dl en las 48-72 hrs post-
procedimiento

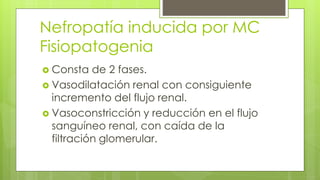

47. Nefropatía inducida por MC
Fisiopatogenia
Consta de 2 fases.
Vasodilatación renal con consiguiente
incremento del flujo renal.
Vasoconstricción y reducción en el flujo
sanguíneo renal, con caída de la
filtración glomerular.

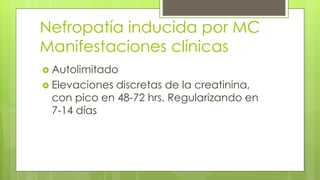

48. Nefropatía inducida por MC
Manifestaciones clínicas
Autolimitado
Elevaciones discretas de la creatinina,
con pico en 48-72 hrs. Regularizando en
7-14 días

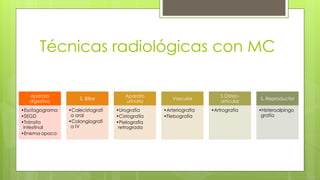

50. Técnicas radiológicas con MC
Aparato
digestivo
•Esofagograma
•SEGD
•Tránsito
intestinal
•Enema opaco
S. Biliar
•Colecistografí
a oral
•Colangiografí
a IV
Aparato
urinario
•Urografía
•Cistografía
•Pielografía
retrograda
Vascular
•Arteriografía
•Flebografía
S Osteo-
articular
•Artrografía
S. Reproductor
•Histeroalpingo
grafía
