El documento describe los componentes principales y auxiliares de un equipo dental. Entre los componentes principales se encuentran el sillón dental, el taburete odontológico, la iluminación, el módulo de aspiración y escupidera, la bandeja de instrumental y el pedal. Los componentes auxiliares incluyen la radiología, el mobiliario accesorio y las acometidas de luz, agua y aire. El documento también cubre el mantenimiento básico del equipo dental.

1. Tema
nº
20
EQUIPO
DENTAL

3. EQUIPO
DENTAL
• CONCEPTO
• COMPONENTES PRINCIPALES
• COMPONENTES AUXILIARES
• ACOMETIDAS

4. EQUIPO
DENTAL

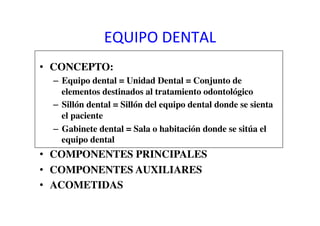

• CONCEPTO:
– Equipo dental = Unidad Dental = Conjunto de
elementos destinados al tratamiento odontológico
– Sillón dental = Sillón del equipo dental donde se sienta
el paciente
– Gabinete dental = Sala o habitación donde se sitúa el
equipo dental
• COMPONENTES PRINCIPALES
• COMPONENTES AUXILIARES
• ACOMETIDAS

5. EQUIPO
DENTAL
• CONCEPTO
• COMPONENTES PRINCIPALES:
– SILLÓN DENTAL
– TABURETE ODONTOLÓGICO
– ILUMINACIÓN
– MÓDULO ESCUPIDERA / ASPIRACIÓN
– BANDEJA DEL INSTRUMENTAL
– PEDAL
• COMPONENTES AUXILIARES
• ACOMETIDAS

6. COMPONENTES
PRINCIPALES
DEL
EQUIPO
DENTAL
• SILLÓN DENTAL
– Base
– Asiento
– Respaldo
– Cabezal
– Apoyabrazos
• TABURETE ODONTOLÓGICO
• ILUMINACIÓN
• MÓDULO ESCUPIDERA / ASPIRACIÓN
• BANDEJA DEL INSTRUMENTAL
• PEDAL

7. Sillón Dental

8. Cabezal
apoyabrazos
respaldo
asiento
base

9. Sillón
dental

10. Cabezal
apoyabrazos
respaldo
asiento
base

12. BASE:
Los requisitos que debe cumplir
la base del sillón dental son:
- Regulable en altura
- Posición inferior a poca altura
- Permite la salida y entrada del
paciente a poca altura (niños, ...)
- Posición superior a máxima altura
- Permite el desagüe del contenido
de las mangueras del sistema de
aspiración, al acabar la jornada de trabajo
- Acoger la caja de acometidas
(aire, agua y luz)
- Dimensiones limitadas para permitir el
trabajo a su alrededor

14. Cabezal
apoyabrazos
respaldo
asiento
base

16. ASIENTO:
Las características generales
del asiento de un sillón dental son las
siguientes:
- Regulable en altura junto a la base
- Debe permitir la sujeción al mismo
del cabezal y el reposapiés
- De curvatura anatómica, continua,
mullido, firme y antideslizante.
- Su superficie y tapizado debe poder
ser lavado con desinfectantes de
superficie, que no perjudiquen el
material del que está confeccionado
(evitar lejía, desinfectantes fuertes,,.)

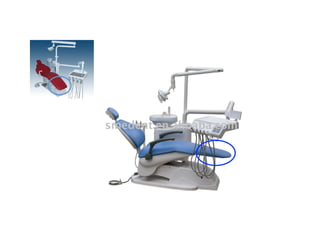

- contiene el reposapies, que suele ir
protegido con plástico

18. Cabezal
apoyabrazos
respaldo
asiento
base

20. RESPALDO.
Las características específicas
del respaldo son:
- Mínimo grosor, pero rígido y de dorso liso
- Carente de elementos que obstaculicen
el trabajo (palancas,..)
- De mayor a menor tamaño hacia la cabeza
- Regulable en sentido anteroposterior,
desde la posición vertical hasta la de
Trendelenburg.

21. Semisentado
Sentado
Trendelenburg

22. Cabezal
apoyabrazos
respaldo
asiento
base

24. CABEZAL:
Las características del cabezal
son:
- Articulado y/o ajustado al respaldo
- Regulable en posición anteroposterior
- Desplazable en sentido lateral
- Acoge la almohadilla en forma de “U” o
de .
- Puede acoger los mandos de activación
del sillón

26. Cabezal
apoyabrazos
respaldo
asiento
base

27. APOYABRAZOS:
De número variable (uno,
dos o ninguno), suele molestar, sobre todo
en el lado del operador.

29. Taburete
Odontológico

30. TABURETE
ODONTOLÓGICO
• TRABAJO DE PIE
– Ventajas
• Eficaz en tratamientos
rápidos (extracciones,
toma de impresiones,..)
– Inconvenientes
• Alteraciones de
columna
• Éstasis venoso
• Cansancio por falta de
apoyo

31. TABURETE
ODONTOLÓGICO
• TRABAJO
SENTADO
– Ventajas
• Menor cansancio por
ser mayor el apoyo
• Pies + piernas situadas
debajo del sillón (en
posición horizontal)
• Trabajo a cuatro manos
• Posibilidad de tener
mandos en el pie
– Inconvenientes
• Éstasis venoso

32. TABURETE
ODONTOLÓGICO
• CARACTERÍSTICAS DEL
TABURETE
ODONTOLÓGICO:
– Desplazamiento rápido, fácil y
eficaz (= cinco ruedas)
– Base sólida, bien equilibrada,
entre 20 – 40 cm de diametro
– Altura regulable
– Apoyo de columna para
mantener las curvaturas
fisiológicas
– Apoyo para los pies opcional
– Permitir la Posición O
20-40 cm

33. TABURETE
ODONTOLÓGICO

34. TABURETE
ODONTOLÓGICO
• TRABAJO EN
GENUFLEXIÓN
– VENTAJAS
• Menos alteraciones del
retorno venoso y de
compresión digestiva
– INCONVENIENTES
• Requiere la incorporación
específica de los mandos de
pie
• Provoca una flexión
excesiva de la rodilla.

36. TABURETE
ODONTOLÓGICO

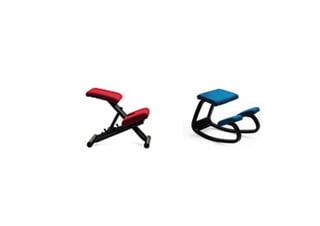

• OTRAS FORMAS DE
TABURETE: Taburete
en silla de montar...

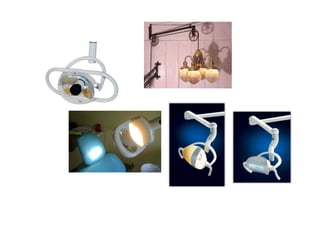

37. ILUMINACIÓN

38. ILUMINACIÓN

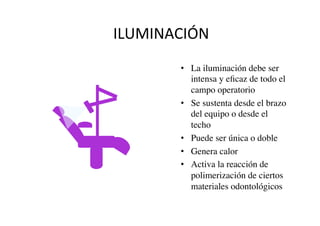

• La iluminación debe ser
intensa y eficaz de todo el
campo operatorio
• Se sustenta desde el brazo
del equipo o desde el
techo
• Puede ser única o doble
• Genera calor
• Activa la reacción de
polimerización de ciertos
materiales odontológicos

40. MÓDULO ASPIRACIÓN –
- ESCUPIDERA

42. ASPIRACIÓN
- Formada por las boquillas,
terminales y tubos
- Fácilmente activable
- Única o combinada
ESCUPIDERA
- Vaso desechable
- Grifo activable, de dosis
regulable
- Taza de escupir de metal,
plástico o cerámica
El módulo conjunto aspiración- escupidera se sitúa a la izquierda (operador
diestro) del sillón ( en la zona del ayudante). Puede estar ausente en diseños de
determinados países que se prescinde de él para usar un embudo

45. BANDEJA
DEL
INSTRUMENTAL

47. BANDEJA
DEL
INSTRUMENTAL
• ELEMENTOS
• CARACTERÍSTICAS

48. BANDEJA
DEL
INSTRUMENTAL

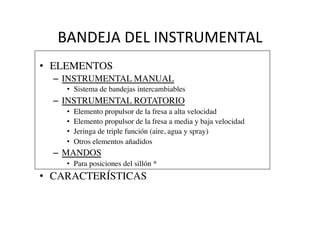

• ELEMENTOS
– INSTRUMENTAL MANUAL
• Sistema de bandejas intercambiables
– INSTRUMENTAL ROTATORIO
• Elemento propulsor de la fresa a alta velocidad
• Elemento propulsor de la fresa a media y baja velocidad
• Jeringa de triple función (aire, agua y spray)
• Otros elementos añadidos
– MANDOS
• Para posiciones del sillón *
• CARACTERÍSTICAS

49. BANDEJA
DEL
INSTRUMENTAL
• ELEMENTOS
• CARACTERÍSTICAS
– Modular
– Con mangueras para el instrumental rotatorio lisas (colibrí)
o enroscadas ( a modo de hilo del teléfono)
– Fácilmente activable
– Sujeta desde :
• Equipo , por un brazo accesorio para la bandeja
• Carrito articulado desde la base del sillón
• Carrito independiente con pedal propio.

51. PEDAL

52. PEDAL

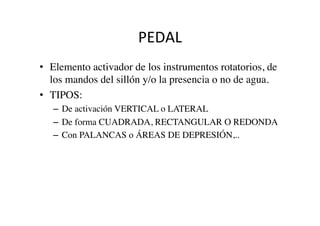

• Elemento activador de los instrumentos rotatorios, de
los mandos del sillón y/o la presencia o no de agua.
• TIPOS:
– De activación VERTICAL o LATERAL
– De forma CUADRADA, RECTANGULAR O REDONDA
– Con PALANCAS o ÁREAS DE DEPRESIÓN,..

54. EQUIPO
DENTAL
• CONCEPTO
• COMPONENTES PRINCIPALES
• COMPONENTES AUXILIARES:
– RAYOS X
– MOBILIARIO ACCESORIO
• ACOMETIDAS

55. RADIOLOGÍA
• INTRAORAL
– UBICACIÓN
• Pared, carro o brazo del equipo
– LEGISLACIÓN
• Normativa en Sanidad y en Industria
• El interruptor debe estar fuera del gabinete, activado con llave
• Debe usarse el delantal plomado
– USO
• Manual y Digital
– REVELADO
• Exterior o en el gabinete.
• Habitualmente, de forma manual
• EXTRAORAL

56. Radiologia
intraoral

57. RADIOLOGÍA
• INTRAORAL
• EXTRAORAL
– Habitación independiente, carente de ventanas,
con paredes emplomadas, señalizado según la
legislación
– Revelado exterior, manual o mecánico

58. Radiología
extraoral

59. MOBILIARIO
AUXILIAR
• UBICACIÓN
• TIPOS
• ALTURA
• CARACTERÍSTICAS GENERALES

60. MOBILIARIO
AUXILIAR
• UBICACIÓN
• TIPOS
• ALTURA
• CARACTERÍSTICAS GENERALES
60 -100cm.

61. MOBILIARIO
AUXILIAR
• UBICACIÓN
• TIPOS
– Móviles
– Fijos
• ALTURA
• CARACTERÍSTICAS GENERALES

62. MOBILIARIO
AUXILIAR
• UBICACIÓN
• TIPOS
• ALTURA: 70-90 cm. Del suelo
• CARACTERÍSTICAS GENERALES

63. MOBILIARIO
AUXILIAR
• UBICACIÓN
• TIPOS
• ALTURA
• CARACTERÍSTICAS GENERALES
– Desinfectable por productos de superficie
– Albergar y procurar la manipulación correcta
de instrumentos y materiales
– Albergar el lavamanos y el sistema de secado
– Sostener o albergar la aparatología auxiliar

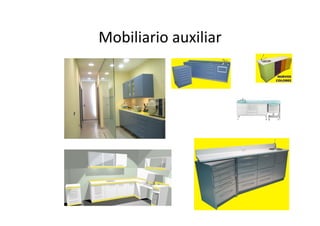

64. Mobiliario
auxiliar

65. Mobiliario
auxiliar
mobiliario a la derecha del equipo
mobiliario detrás del cabezal

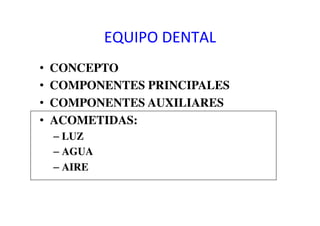

66. EQUIPO
DENTAL
• CONCEPTO
• COMPONENTES PRINCIPALES
• COMPONENTES AUXILIARES
• ACOMETIDAS:
– LUZ
– AGUA
– AIRE

67. http://santiago.olx.cl/pictures/vendo-equipo-dental-amaro-sillon-ginecologico-sillon-otorrino-equipo-portatil-iid-107718328
Contactar al Anunciante
Ubicación: Santiago, Metropolitana de Santiago, Chile
Barrio: providencia
Fecha de publicación: Octubre 20
Precio: $ 2.500.000
Foto Anterior Foto Siguiente
CAJA DE ACOMETIDAS (Luz, Agua, Aire)

68. Mantenimiento
del
equipo
dental

69. Mantenimiento
del
equipo
dental
• ANTES DE COMENZAR
• DURANTE SU USO
• AL ACABAR LA JORNADA

70. Mantenimiento
del
equipo
dental
• ANTES DE COMENZAR
– Activar el encendido eléctrico
– Poner en marcha el compresor, cerrando la válvula
– Situar el sillón en posición 0 (= de salida)
– Comprobar aspiración, lámpara, acometida de agua,
funcionamiento del instrumental rotatorio, jeringa aire-
agua,…
– Proteger cabezal, asas de la lámpara,….
– Colocar y preparar desechables (vaso, cánula de aspiración,
servilleta, bandeja según tratamiento,…)
• DURANTE SU USO
• AL ACABAR LA JORNADA

71. Mantenimiento
del
equipo
dental
• ANTES DE COMENZAR
• DURANTE SU USO
– Limpieza de las mangueras de succión, consistente en hacer pasar
una cantidad de agua después de cada paciente y al finalizar
aquellos tratamientos con presencia de detritus (sarro, coágulos,
restos de materiales de impresión o de obturación,…)..,si hay filtro
intermedio, limpiarlo, limpieza del tazón de la escupidera….
– Limpiar cualquier cosa que pueda dañar o manchar el equipo (por
ej: algunos colutorios, hipoclorito, materiales de impresión, etc.)
tanto en la unidad dental como en el sillón, partes de vinilo o
plástico.
– Cambio de elementos desechables y bandeja, detrás de cada
paciente,…..
• AL ACABAR LA JORNADA

72. Mantenimiento
del
equipo
dental
• ANTES DE COMENZAR
• DURANTE SU USO

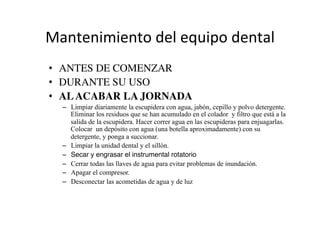

• ALACABAR LA JORNADA
– Limpiar diariamente la escupidera con agua, jabón, cepillo y polvo detergente.
Eliminar los residuos que se han acumulado en el colador y filtro que está a la
salida de la escupidera. Hacer correr agua en las escupideras para enjuagarlas.
Colocar un depósito con agua (una botella aproximadamente) con su
detergente, y ponga a succionar.
– Limpiar la unidad dental y el sillón.
– Secar y engrasar el instrumental rotatorio"
– Cerrar todas las llaves de agua para evitar problemas de inundación.
– Apagar el compresor.
– Desconectar las acometidas de agua y de luz
