Fracturas de Acetábulo
Medina Daniela
2018
Introducción
“Abarcan desde una lesión simple, de la ceja posterior, hasta una
fractura grave en ambas columnas del iliaco, con
desplazamiento intrapelviano de la cabeza femoral”
Resultado de traumatismo de alta energía
Mortalidad de 20%
Incidencia de 5%
Anatomía
Es importante comprender la conformación tridimensional de
los elementos anatómicos.
“acetábulo encajado como una cuña entre dos ramas de una Y
invertida” (descripción que hace referencia a las lineas de
fuerza del hueso
Linea iliopectinea= col anterior /// linea Ilioisquiatica = Col posterior
Vista medial
cúpula o techo: porción de carga de la
superficie articular que sustenta la
cabeza del fémur. Su reconstrucción es
el objetivo terapéutico.
Lámina cuadrada:
forma el borde de la
verdadera cavidad
pélvica, adyacente a
la pared medial del
acetábulo.
Eminencia IP:
prominencia ósea
sobre la cabeza del
fémur.
• Mecanismo Indirecto
• La fractura depende de la Posición de la Cabeza Femoral en el
momento del Impacto
Anterio
r
Posterio
r
Mecanismo de lesión

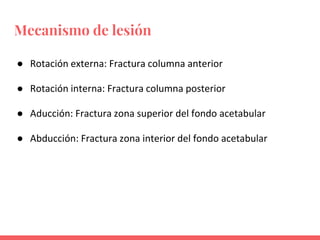

Mecanismo de lesión
● Rotación externa: Fractura columna anterior
● Rotación interna: Fractura columna posterior
● Aducción: Fractura zona superior del fondo acetabular
● Abducción: Fractura zona interior del fondo acetabular
• Común Politraumatizados
• Fundamental Exploración Neurológica (N. Ciático 12-38 % )
• Luxación Asociada: Reducción Urgente
• Reluxación: Tracción Femoral Distal o TAT
Evaluación clínica
Evaluación Radiológica
Anteroposterior:
6 Referencias de Letournel
Pared acetabular posterior (borde o labio)
Pared acetabular anterior
Techo acetabular (cúpula o ceja)
Imagen en lágrima
Línea ilio isquiática o línea de Kohler (columna posterior)
Línea iliopectínea o innominada (columna anterior)
Linea iliopectinea= col anterior /// linea Ilioisquiatica = Col posterior
Evaluación Radiológica
a: Línea Iliopectinea ( Columna Anterior)
b: Línea Ilioisquiatica (Columna Posterior: Kohler)
c: Lágrima (Pared Acetabular Medial)
d: Techo Acetabular
e: Borde Anterior ( Pared Acetabular Anterior)
f: Borde Posterior ( Pared Acetabular
Posterior)
Oblicua Iliaca (ALAR):
Giro en 45° hacia el lado lesionado
Visión ala ilíaca, columna posterior y pared anterior

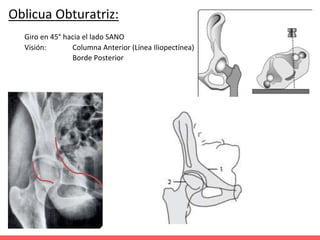

Oblicua Obturatriz:
Giro en 45° hacia el lado SANO
Visión: Columna Anterior (Línea Iliopectínea)
Borde Posterior
TAC
Evaluar desplazamiento y grado de conminución del techo, vital
para decidir abordaje. Cortes axiales a intervalos de 3mm de toda la
pelvis.
Información acerca de :
Cuerpos libres intraarticulares,
Centrado de la cabeza y fx parcelares de esta
Estado de articulacion sacroiliaca del ala.
Clasificación: Judet y Letournel
cinco tipos simples y cinco combinados
Tipos Simples
Tipos Complejos
a) Pared Posterior
b) Columna Posterior
c) Pared Anterior
d) Columna Anterior
e) Transversa
a) Pared Posterior-Columna P
b) Pared P- Transversa
c) Hemitransversa de la CA-CP
d) En T
e) Ambas Columnas (acet flot)

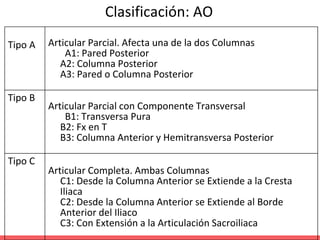

Clasificación: AO
Tipo A Articular Parcial. Afecta una de la dos Columnas
A1: Pared Posterior
A2: Columna Posterior
A3: Pared o Columna Posterior
Tipo B
Articular Parcial con Componente Transversal
B1: Transversa Pura
B2: Fx en T
B3: Columna Anterior y Hemitransversa Posterior
Tipo C
Articular Completa. Ambas Columnas
C1: Desde la Columna Anterior se Extiende a la Cresta
Iliaca
C2: Desde la Columna Anterior se Extiende al Borde
Anterior del Iliaco
C3: Con Extensión a la Articulación Sacroiliaca

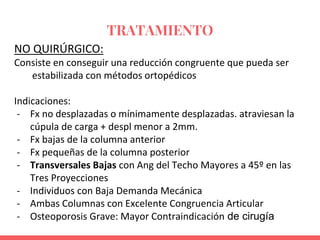

TRATAMIENTO
NO QUIRÚRGICO:
Consiste en conseguir una reducción congruente que pueda ser
estabilizada con métodos ortopédicos
Indicaciones:
- Fx no desplazadas o mínimamente desplazadas. atraviesan la
cúpula de carga + despl menor a 2mm.
- Fx bajas de la columna anterior
- Fx pequeñas de la columna posterior
- Transversales Bajas con Ang del Techo Mayores a 45º en las
Tres Proyecciones
- Individuos con Baja Demanda Mecánica
- Ambas Columnas con Excelente Congruencia Articular
- Osteoporosis Grave: Mayor Contraindicación de cirugía
La cúpula anatómica es una estructura tridimensional compuesta
por: hueso subcondral y cartílago recubierto que articula con la
superficie de carga de la cabeza femoral.
Se ha concluido que su mantenimiento es el factor aislado que más
afecta la evolución a largo plazo tanto de las fx acetabulares
tratadas qx como ortopedicamente.
Puede observarse en las proyecciones AP y oblicuas, pero el hueso
subcondral demostrado es solo de 2-3mm de espesor.
Matta y cols. → ARCO del TECHO
Matta y cols. → ARCO del TECHO
Requiere id la afectacion de las ppales cupulas de carga en las 3
proyecciones radiográficas.
Línea vertical a través del techo del acetábulo en su centro
geométrico
Línea desde el punto donde la línea de fractura corta el techo del
acetábulo al centro geométrico del acetábulo
Arco medial, en Rx AP
Arcos del techo anterior: en oblicua obturatriz
Arco del techo posterior: Oblicua alar.
De acuerdo a Matta, si alguna de las medidas de los arcos del techo es
menor a 45` en una fractura desplazada, la cabeza se subluxa bajo el
techo acetabular, por lo que indica cirugía.
Arco medial, en Rx AP// Arco anterior, en Rx Ob obt // Arco posterior, en Rx
alar

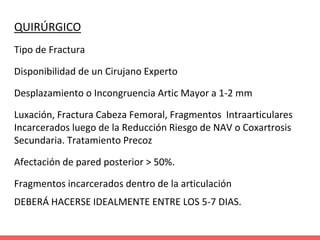

QUIRÚRGICO
Tipo de Fractura
Disponibilidad de un Cirujano Experto
Desplazamiento o Incongruencia Artic Mayor a 1-2 mm
Luxación, Fractura Cabeza Femoral, Fragmentos Intraarticulares
Incarcerados luego de la Reducción Riesgo de NAV o Coxartrosis
Secundaria. Tratamiento Precoz
Afectación de pared posterior > 50%.
Fragmentos incarcerados dentro de la articulación
DEBERÁ HACERSE IDEALMENTE ENTRE LOS 5-7 DIAS.
ABORDAJES
• Debe Proporcionar el Mejor Acceso para Reduccion Anatomica
• Tipo de Fractura
• Experiencia del Cirujano
• Tendencia Actual Exposiciones Limitadas: Evitar Complicaciones
• Preferibles Abordajes Anteriores Menos OH
• Más Usados: Ilioinguinal, Kocher-Langenbach
• Menos Usados: Trirradiado. Iliofemoral Ampliado. Combinados

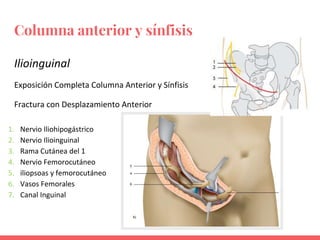

Columna anterior y sínfisis
Ilioinguinal
Exposición Completa Columna Anterior y Sínfisis
Fractura con Desplazamiento Anterior
1. Nervio Iliohipogástrico
2. Nervio Ilioinguinal
3. Rama Cutánea del 1
4. Nervio Femorocutáneo
5. iliopsoas y femorocutáneo
6. Vasos Femorales
7. Canal Inguinal
Kocher-Langenbach
Fracturas de la Columna y Pared Posterior
Cuidado con Nervio Ciático
1. EIAS
2. Cresta Iliaca
3. EIPS
4. Trocánter Mayor
5. Nervio Ciático
6. Nervio Glúteo Superior
7. Cápsula
8. Vasos Circunflejos Femorales Post.
9. Piramidal
10. Tendón Conjunto
11. Cuadrado Crural
12. Glúteo Mayor

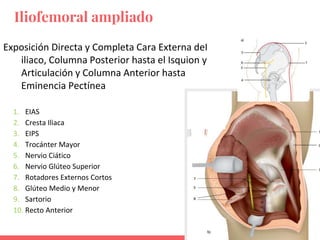

Superficie retro acetabular
1. EIAS
2. Cresta Iliaca
3. EIPS
4. Trocánter Mayor
5. Nervio Ciático
6. Nervio Glúteo Superior
7. Rotadores Externos Cortos
8. Glúteo Medio y Menor
9. Sartorio
10. Recto Anterior
Exposición Directa y Completa Cara Externa deI
iliaco, Columna Posterior hasta el Isquion y
Articulación y Columna Anterior hasta
Eminencia Pectínea
Iliofemoral ampliado

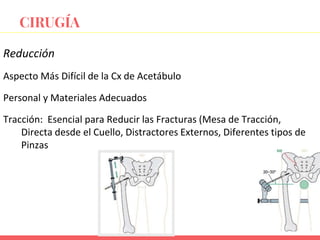

Reducción
Aspecto Más Difícil de la Cx de Acetábulo
Personal y Materiales Adecuados
Tracción: Esencial para Reducir las Fracturas (Mesa de Tracción,
Directa desde el Cuello, Distractores Externos, Diferentes tipos de
Pinzas
CIRUGÍA
Tto. Quirúrgico
Técnicas de Fijación
Implantes
1. Tornillos de Compresión interfragmentarios (Corticales de 3,5mm)
2. Placas de Neutralización una vez conseguida la Reducción de la
Fractura con los Tornillos de Compresión (Reconstrucción de 3,5mm)
Sitios de Implantación
Placas: Columna Anterior por la Cara Interna del Ilíaco hasta la Sínfisis
Columna Posterior el Extremo Distal hacia la Tuberosidad Isq.
Tto. Quirúrgico
Técnicas de Fijación
Sitios de Implantación

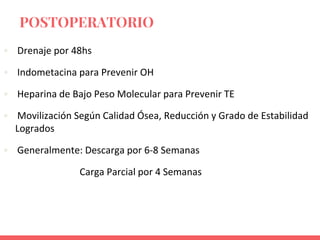

• Drenaje por 48hs
• Indometacina para Prevenir OH
• Heparina de Bajo Peso Molecular para Prevenir TE
• Movilización Según Calidad Ósea, Reducción y Grado de Estabilidad
Logrados
• Generalmente: Descarga por 6-8 Semanas
Carga Parcial por 4 Semanas
POSTOPERATORIO
Precoces:
- Lesión Nerviosa
N. Ciático Preop 30% (CPE)
Iatrogénica: Abordajes Posteriores 18%
Cadera Extendida y Rodilla Flexionada Cx
N. Femoral
N. Glúteo Superior
- TVP
- Lesión Vascular
- Infección
COMPLICACIONES
Tardías:
- Osificación Heterotópica
abordajes Posteriores y Amplios
18-90%
Prevención: Indometacina 25 mg cada 8 hs
- Condrolisis
- NAV 3-9%
- Artrosis Postraumática
COMPLICACIONES

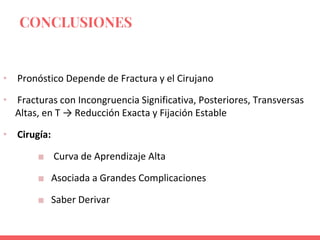

• Pronóstico Depende de Fractura y el Cirujano
• Fracturas con Incongruencia Significativa, Posteriores, Transversas
Altas, en T → Reducción Exacta y Fijación Estable
• Cirugía:
■ Curva de Aprendizaje Alta
■ Asociada a Grandes Complicaciones
■ Saber Derivar
CONCLUSIONES

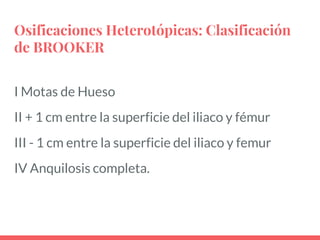

Osificaciones Heterotópicas: Clasificación
de BROOKER
I Motas de Hueso
II + 1 cm entre la superficie del iliaco y fémur
III - 1 cm entre la superficie del iliaco y femur
IV Anquilosis completa.

Más contenido relacionado

La actualidad más candente

Fractura de Muñeca
Fractura de MuñecaFractura de Muñeca
Fractura de Muñeca
Juanjo Targa

Fracturas diafisiarias femur
Fracturas diafisiarias femurFracturas diafisiarias femur
Fracturas diafisiarias femur
Carlos Cabrera Peralta

Fracturas de metacarpianos y falanges
Fracturas de metacarpianos y falangesFracturas de metacarpianos y falanges
Fracturas de metacarpianos y falanges
Oscar Ricardo Flores Marroquin

Luxacion traumatica de cadera
Luxacion traumatica de caderaLuxacion traumatica de cadera
Luxacion traumatica de cadera
Washington Cevallos Robles

Mediciones Radiográficas de Tobillo
Mediciones Radiográficas de TobilloMediciones Radiográficas de Tobillo
Mediciones Radiográficas de Tobillo
Luis Blanco

Fracturas de muñecayenny
Fracturas de muñecayennyFracturas de muñecayenny
Fracturas de muñecayenny
gfmb100

Pilon tibial
Pilon tibialPilon tibial
Pilon tibial
elmer narvaez

Luxación de cadera y fracturas de la cabeza
Luxación de cadera y fracturas de la cabezaLuxación de cadera y fracturas de la cabeza
Luxación de cadera y fracturas de la cabeza
diana estacio

Fracturas de diafisis humeral.
Fracturas de diafisis humeral.Fracturas de diafisis humeral.
Fracturas de diafisis humeral.
Anarbelys Azuaje Gonzalez

Fractura del extremo distal del femur
Fractura del extremo distal del femurFractura del extremo distal del femur
Fractura del extremo distal del femur
Erika Rojas Galeán

Fracturas subtrocantericas de femur
Fracturas subtrocantericas de femurFracturas subtrocantericas de femur
Fracturas subtrocantericas de femur
Juanjo Targa

Luxación acromioclavicular
Luxación acromioclavicularLuxación acromioclavicular
Luxación acromioclavicular
JoséLuis Ruiz

Fractura bennett rolando
Fractura bennett rolandoFractura bennett rolando
Fractura bennett rolando
Sol

Fracturas de Pilón Tibial
Fracturas de Pilón TibialFracturas de Pilón Tibial
Fracturas de Pilón Tibial
Rolando Castillo Ovalle

Luxación traumatica de cadera traumatología
Luxación traumatica de cadera traumatologíaLuxación traumatica de cadera traumatología
Luxación traumatica de cadera traumatología
Katito Molina

27 fractura de tibia y peroné
27 fractura de tibia y peroné27 fractura de tibia y peroné
27 fractura de tibia y peroné
Montserrat It

Luxacion de codo. Traumatología
Luxacion de codo. Traumatología Luxacion de codo. Traumatología
Luxacion de codo. Traumatología
Kenthyaa Nuñez

Fractura de astragalo
Fractura de astragaloFractura de astragalo
Fractura de astragalo
Juanjo Targa

Luxación de hombro
Luxación de hombroLuxación de hombro
Luxación de hombro
CAMILA AZOCAR

Mediciones radiograficas codo
Mediciones radiograficas codoMediciones radiograficas codo
Mediciones radiograficas codo
Leonardo Favio Chávez Gasque


La actualidad más candente (20)

Fractura de Muñeca
Fractura de MuñecaFractura de Muñeca
Fractura de Muñeca

Fracturas diafisiarias femur
Fracturas diafisiarias femurFracturas diafisiarias femur
Fracturas diafisiarias femur

Fracturas de metacarpianos y falanges
Fracturas de metacarpianos y falangesFracturas de metacarpianos y falanges
Fracturas de metacarpianos y falanges

Luxacion traumatica de cadera
Luxacion traumatica de caderaLuxacion traumatica de cadera
Luxacion traumatica de cadera

Mediciones Radiográficas de Tobillo
Mediciones Radiográficas de TobilloMediciones Radiográficas de Tobillo
Mediciones Radiográficas de Tobillo

Fracturas de muñecayenny
Fracturas de muñecayennyFracturas de muñecayenny
Fracturas de muñecayenny

Pilon tibial
Pilon tibialPilon tibial
Pilon tibial

Luxación de cadera y fracturas de la cabeza
Luxación de cadera y fracturas de la cabezaLuxación de cadera y fracturas de la cabeza
Luxación de cadera y fracturas de la cabeza

Fracturas de diafisis humeral.
Fracturas de diafisis humeral.Fracturas de diafisis humeral.
Fracturas de diafisis humeral.

Fractura del extremo distal del femur
Fractura del extremo distal del femurFractura del extremo distal del femur
Fractura del extremo distal del femur

Fracturas subtrocantericas de femur
Fracturas subtrocantericas de femurFracturas subtrocantericas de femur
Fracturas subtrocantericas de femur

Luxación acromioclavicular
Luxación acromioclavicularLuxación acromioclavicular
Luxación acromioclavicular

Fractura bennett rolando
Fractura bennett rolandoFractura bennett rolando
Fractura bennett rolando

Fracturas de Pilón Tibial
Fracturas de Pilón TibialFracturas de Pilón Tibial
Fracturas de Pilón Tibial

Luxación traumatica de cadera traumatología
Luxación traumatica de cadera traumatologíaLuxación traumatica de cadera traumatología
Luxación traumatica de cadera traumatología

27 fractura de tibia y peroné
27 fractura de tibia y peroné27 fractura de tibia y peroné
27 fractura de tibia y peroné

Luxacion de codo. Traumatología
Luxacion de codo. Traumatología Luxacion de codo. Traumatología
Luxacion de codo. Traumatología

Fractura de astragalo
Fractura de astragaloFractura de astragalo
Fractura de astragalo

Luxación de hombro
Luxación de hombroLuxación de hombro
Luxación de hombro

Mediciones radiograficas codo
Mediciones radiograficas codoMediciones radiograficas codo
Mediciones radiograficas codo


Similar a Fracturas de acetabulo.ppt

fx acetabulo.pptx
fx acetabulo.pptxfx acetabulo.pptx
fx acetabulo.pptx
UrielGudio2

fracturas de acetabulo
fracturas de acetabulofracturas de acetabulo
fracturas de acetabulo
Polo Bahena

Fracturas de Acetabulo
Fracturas de AcetabuloFracturas de Acetabulo
Fracturas de Acetabulo
Jose Farias

Fractura rotula y fx platillos tibiales
Fractura rotula y fx platillos tibiales Fractura rotula y fx platillos tibiales
Fractura rotula y fx platillos tibiales
Flor Vásquez

trauma miembro inferior 2018
  trauma miembro inferior 2018  trauma miembro inferior 2018
trauma miembro inferior 2018
renzopaoloperaltaperez

Fx de acetábulo y luxación coxofemoral.pptx
Fx de acetábulo y luxación coxofemoral.pptxFx de acetábulo y luxación coxofemoral.pptx
Fx de acetábulo y luxación coxofemoral.pptx
AshlyCetzChim

Fractura de radio y cubito proximal
Fractura de radio y cubito proximalFractura de radio y cubito proximal
Fractura de radio y cubito proximal
Juanjo Targa

Traumatismos del pie
Traumatismos del pieTraumatismos del pie
Traumatismos del pie
laloenf

Traumatismos de cadera
Traumatismos de caderaTraumatismos de cadera
Traumatismos de cadera
Rosario Vacas Espino

Traumatismos de cadera 2008
Traumatismos de cadera 2008Traumatismos de cadera 2008
Traumatismos de cadera 2008
Oscar Contreras Romero

luxacindecaderankkk-1710240514JJJJ15.pdf
luxacindecaderankkk-1710240514JJJJ15.pdfluxacindecaderankkk-1710240514JJJJ15.pdf
luxacindecaderankkk-1710240514JJJJ15.pdf
JOSUEDUVANDELGADOCAR

Fracturas de Pelvis
Fracturas de PelvisFracturas de Pelvis
Fracturas de Pelvis
Jose Farias

Fractura de pelvis
Fractura de pelvisFractura de pelvis
Fractura de pelvis
AldoChiu3

Fracturas Humero tercio proximal
Fracturas Humero tercio proximalFracturas Humero tercio proximal
Fracturas Humero tercio proximal
Juanjo Targa

Lesiones de la cintura escapular
Lesiones de la cintura escapularLesiones de la cintura escapular
Lesiones de la cintura escapular
Katherine Burgos Ponce

FRACTURAS DE ASTRAGALO.pptx
FRACTURAS DE ASTRAGALO.pptxFRACTURAS DE ASTRAGALO.pptx
FRACTURAS DE ASTRAGALO.pptx
FERNANDOCUBAN

Novillo Fracturas De Humero Proximal
Novillo   Fracturas De  Humero  ProximalNovillo   Fracturas De  Humero  Proximal
Novillo Fracturas De Humero Proximal
Israel Kine Cortes

Fractura humero codo antebrazo
Fractura humero codo antebrazoFractura humero codo antebrazo
Fractura humero codo antebrazo
jdelvallea

caso clinico 291222.pptx
caso clinico 291222.pptxcaso clinico 291222.pptx
caso clinico 291222.pptx
JosAlejandroPrezCorl

Articulacion coxofemoral
Articulacion coxofemoralArticulacion coxofemoral
Articulacion coxofemoral
granada5


Similar a Fracturas de acetabulo.ppt (20)

fx acetabulo.pptx
fx acetabulo.pptxfx acetabulo.pptx
fx acetabulo.pptx

fracturas de acetabulo
fracturas de acetabulofracturas de acetabulo
fracturas de acetabulo

Fracturas de Acetabulo
Fracturas de AcetabuloFracturas de Acetabulo
Fracturas de Acetabulo

Fractura rotula y fx platillos tibiales
Fractura rotula y fx platillos tibiales Fractura rotula y fx platillos tibiales
Fractura rotula y fx platillos tibiales

trauma miembro inferior 2018
  trauma miembro inferior 2018  trauma miembro inferior 2018
trauma miembro inferior 2018

Fx de acetábulo y luxación coxofemoral.pptx
Fx de acetábulo y luxación coxofemoral.pptxFx de acetábulo y luxación coxofemoral.pptx
Fx de acetábulo y luxación coxofemoral.pptx

Fractura de radio y cubito proximal
Fractura de radio y cubito proximalFractura de radio y cubito proximal
Fractura de radio y cubito proximal

Traumatismos del pie
Traumatismos del pieTraumatismos del pie
Traumatismos del pie

Traumatismos de cadera
Traumatismos de caderaTraumatismos de cadera
Traumatismos de cadera

Traumatismos de cadera 2008
Traumatismos de cadera 2008Traumatismos de cadera 2008
Traumatismos de cadera 2008

luxacindecaderankkk-1710240514JJJJ15.pdf
luxacindecaderankkk-1710240514JJJJ15.pdfluxacindecaderankkk-1710240514JJJJ15.pdf
luxacindecaderankkk-1710240514JJJJ15.pdf

Fracturas de Pelvis
Fracturas de PelvisFracturas de Pelvis
Fracturas de Pelvis

Fractura de pelvis
Fractura de pelvisFractura de pelvis
Fractura de pelvis

Fracturas Humero tercio proximal
Fracturas Humero tercio proximalFracturas Humero tercio proximal
Fracturas Humero tercio proximal

Lesiones de la cintura escapular
Lesiones de la cintura escapularLesiones de la cintura escapular
Lesiones de la cintura escapular

FRACTURAS DE ASTRAGALO.pptx
FRACTURAS DE ASTRAGALO.pptxFRACTURAS DE ASTRAGALO.pptx
FRACTURAS DE ASTRAGALO.pptx

Novillo Fracturas De Humero Proximal
Novillo   Fracturas De  Humero  ProximalNovillo   Fracturas De  Humero  Proximal
Novillo Fracturas De Humero Proximal

Fractura humero codo antebrazo
Fractura humero codo antebrazoFractura humero codo antebrazo
Fractura humero codo antebrazo

caso clinico 291222.pptx
caso clinico 291222.pptxcaso clinico 291222.pptx
caso clinico 291222.pptx

Articulacion coxofemoral
Articulacion coxofemoralArticulacion coxofemoral
Articulacion coxofemoral


Más de Daniela Medina

Curso ECG Intramed Capitulo 6
Curso ECG Intramed Capitulo 6Curso ECG Intramed Capitulo 6
Curso ECG Intramed Capitulo 6
Daniela Medina

Curso ECG Intramed Capitulo 5 hipertrofia_ventricular
Curso ECG Intramed Capitulo 5 hipertrofia_ventricularCurso ECG Intramed Capitulo 5 hipertrofia_ventricular
Curso ECG Intramed Capitulo 5 hipertrofia_ventricular
Daniela Medina

Curso ECG Intramed Capitulo 4
Curso ECG Intramed  Capitulo 4Curso ECG Intramed  Capitulo 4
Curso ECG Intramed Capitulo 4
Daniela Medina

Curso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parte
Curso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parteCurso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parte
Curso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parte
Daniela Medina

Curso ECG Intramed Capitulo 3
Curso ECG Intramed Capitulo 3Curso ECG Intramed Capitulo 3
Curso ECG Intramed Capitulo 3
Daniela Medina

Curso de ECG Intramed cap 2
Curso de ECG Intramed cap 2Curso de ECG Intramed cap 2
Curso de ECG Intramed cap 2
Daniela Medina

Curso ECG de intramed capitulo 1 anatomia_y_fisiologia
Curso ECG de intramed capitulo 1 anatomia_y_fisiologiaCurso ECG de intramed capitulo 1 anatomia_y_fisiologia
Curso ECG de intramed capitulo 1 anatomia_y_fisiologia
Daniela Medina


Más de Daniela Medina (7)

Curso ECG Intramed Capitulo 6
Curso ECG Intramed Capitulo 6Curso ECG Intramed Capitulo 6
Curso ECG Intramed Capitulo 6

Curso ECG Intramed Capitulo 5 hipertrofia_ventricular
Curso ECG Intramed Capitulo 5 hipertrofia_ventricularCurso ECG Intramed Capitulo 5 hipertrofia_ventricular
Curso ECG Intramed Capitulo 5 hipertrofia_ventricular

Curso ECG Intramed Capitulo 4
Curso ECG Intramed  Capitulo 4Curso ECG Intramed  Capitulo 4
Curso ECG Intramed Capitulo 4

Curso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parte
Curso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parteCurso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parte
Curso ECG Intramed Capitulo 3 parte 2 ecg_normal_ii_parte

Curso ECG Intramed Capitulo 3
Curso ECG Intramed Capitulo 3Curso ECG Intramed Capitulo 3
Curso ECG Intramed Capitulo 3

Curso de ECG Intramed cap 2
Curso de ECG Intramed cap 2Curso de ECG Intramed cap 2
Curso de ECG Intramed cap 2

Curso ECG de intramed capitulo 1 anatomia_y_fisiologia
Curso ECG de intramed capitulo 1 anatomia_y_fisiologiaCurso ECG de intramed capitulo 1 anatomia_y_fisiologia
Curso ECG de intramed capitulo 1 anatomia_y_fisiologia


Último

VENTILACION MECANICA: MODOS VENTILATORIOS.pptx
VENTILACION MECANICA: MODOS VENTILATORIOS.pptxVENTILACION MECANICA: MODOS VENTILATORIOS.pptx
VENTILACION MECANICA: MODOS VENTILATORIOS.pptx
Vaneska Suarez

Eleva tu rendimiento mental tomando Rise
Eleva tu rendimiento mental tomando RiseEleva tu rendimiento mental tomando Rise
Eleva tu rendimiento mental tomando Rise
The Movement

Congreso de Directivos de Atención Primaria
Congreso de Directivos de Atención PrimariaCongreso de Directivos de Atención Primaria
Congreso de Directivos de Atención Primaria
Josep Vidal-Alaball

Hazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de CardiologíaHazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de Cardiología
Sociedad Española de Cardiología

La introducción plantea un problema central en bioética.pdf
La introducción plantea un problema central en bioética.pdfLa introducción plantea un problema central en bioética.pdf
La introducción plantea un problema central en bioética.pdf
arturocabrera50

Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".
Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".
Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".
Badalona Serveis Assistencials

Enfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-IEnfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-I
LucianoAndrePlasenci

Tipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humanoTipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humano
Benny415498

1X10 BUEN GOBIERNO de Venezuela RBDV.pptx
1X10 BUEN GOBIERNO de Venezuela RBDV.pptx1X10 BUEN GOBIERNO de Venezuela RBDV.pptx
1X10 BUEN GOBIERNO de Venezuela RBDV.pptx
JoseMata715298

ABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdf
ABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdfABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdf
ABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdf
JimmyFuentesRivera

TRIAGE EN DESASTRES Y SU APLICACIÓN.pptx
TRIAGE EN DESASTRES Y SU APLICACIÓN.pptxTRIAGE EN DESASTRES Y SU APLICACIÓN.pptx
TRIAGE EN DESASTRES Y SU APLICACIÓN.pptx
saraacuna1

Administracion-De-Medicamentos-Via-Vaginal[1]-13.pptx
Administracion-De-Medicamentos-Via-Vaginal[1]-13.pptxAdministracion-De-Medicamentos-Via-Vaginal[1]-13.pptx
Administracion-De-Medicamentos-Via-Vaginal[1]-13.pptx
izaguirreseminarioab

Tipos de quemaduras y su prevencion en estas
Tipos de quemaduras y su prevencion en estasTipos de quemaduras y su prevencion en estas
Tipos de quemaduras y su prevencion en estas
ichosebastian13

Norma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdfNorma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdf
gn588z5xtj

ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDADASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD
moneetalvarez18

Valoración nutricional del paciente oncológico
Valoración nutricional del paciente oncológicoValoración nutricional del paciente oncológico
Valoración nutricional del paciente oncológico
JavierGonzalezdeDios

Patologia de la oftalmologia (parpados).ppt
Patologia de la oftalmologia (parpados).pptPatologia de la oftalmologia (parpados).ppt
Patologia de la oftalmologia (parpados).ppt
SebastianCoba2

Infiltraciones articulares y periarticulares en el Miembro superior
Infiltraciones articulares y periarticulares en el Miembro superiorInfiltraciones articulares y periarticulares en el Miembro superior
Infiltraciones articulares y periarticulares en el Miembro superior
Pedro García Ramos

PRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIA
PRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIAPRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIA
PRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIA
megrandai

Seminario N3 practica medica II .....pdf
Seminario N3 practica medica II .....pdfSeminario N3 practica medica II .....pdf
Seminario N3 practica medica II .....pdf
HecmilyMendez


Último (20)

VENTILACION MECANICA: MODOS VENTILATORIOS.pptx
VENTILACION MECANICA: MODOS VENTILATORIOS.pptxVENTILACION MECANICA: MODOS VENTILATORIOS.pptx
VENTILACION MECANICA: MODOS VENTILATORIOS.pptx

Eleva tu rendimiento mental tomando Rise
Eleva tu rendimiento mental tomando RiseEleva tu rendimiento mental tomando Rise
Eleva tu rendimiento mental tomando Rise

Congreso de Directivos de Atención Primaria
Congreso de Directivos de Atención PrimariaCongreso de Directivos de Atención Primaria
Congreso de Directivos de Atención Primaria

Hazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de CardiologíaHazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de Cardiología

La introducción plantea un problema central en bioética.pdf
La introducción plantea un problema central en bioética.pdfLa introducción plantea un problema central en bioética.pdf
La introducción plantea un problema central en bioética.pdf

Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".
Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".
Pòster "Escara necrótica de aparición súbita en un lactante. Caso clínico".

Enfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-IEnfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-I

Tipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humanoTipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humano

1X10 BUEN GOBIERNO de Venezuela RBDV.pptx
1X10 BUEN GOBIERNO de Venezuela RBDV.pptx1X10 BUEN GOBIERNO de Venezuela RBDV.pptx
1X10 BUEN GOBIERNO de Venezuela RBDV.pptx

ABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdf
ABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdfABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdf
ABORDAJE TERAPEUTICO DE CICATRIZ QUELOIDE.pdf

TRIAGE EN DESASTRES Y SU APLICACIÓN.pptx
TRIAGE EN DESASTRES Y SU APLICACIÓN.pptxTRIAGE EN DESASTRES Y SU APLICACIÓN.pptx
TRIAGE EN DESASTRES Y SU APLICACIÓN.pptx

Administracion-De-Medicamentos-Via-Vaginal[1]-13.pptx
Administracion-De-Medicamentos-Via-Vaginal[1]-13.pptxAdministracion-De-Medicamentos-Via-Vaginal[1]-13.pptx
Administracion-De-Medicamentos-Via-Vaginal[1]-13.pptx

Tipos de quemaduras y su prevencion en estas
Tipos de quemaduras y su prevencion en estasTipos de quemaduras y su prevencion en estas
Tipos de quemaduras y su prevencion en estas

Norma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdfNorma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdf

ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDADASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD

Valoración nutricional del paciente oncológico
Valoración nutricional del paciente oncológicoValoración nutricional del paciente oncológico
Valoración nutricional del paciente oncológico

Patologia de la oftalmologia (parpados).ppt
Patologia de la oftalmologia (parpados).pptPatologia de la oftalmologia (parpados).ppt
Patologia de la oftalmologia (parpados).ppt

Infiltraciones articulares y periarticulares en el Miembro superior
Infiltraciones articulares y periarticulares en el Miembro superiorInfiltraciones articulares y periarticulares en el Miembro superior
Infiltraciones articulares y periarticulares en el Miembro superior

PRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIA
PRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIAPRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIA
PRESENTACION DE LA TECNICA SBAR-SAER - ENFERMERIA

Seminario N3 practica medica II .....pdf
Seminario N3 practica medica II .....pdfSeminario N3 practica medica II .....pdf
Seminario N3 practica medica II .....pdf


Fracturas de acetabulo.ppt

  • 2. Introducción “Abarcan desde una lesión simple, de la ceja posterior, hasta una fractura grave en ambas columnas del iliaco, con desplazamiento intrapelviano de la cabeza femoral” Resultado de traumatismo de alta energía Mortalidad de 20% Incidencia de 5%
  • 3. Anatomía Es importante comprender la conformación tridimensional de los elementos anatómicos. “acetábulo encajado como una cuña entre dos ramas de una Y invertida” (descripción que hace referencia a las lineas de fuerza del hueso Linea iliopectinea= col anterior /// linea Ilioisquiatica = Col posterior
  • 5. cúpula o techo: porción de carga de la superficie articular que sustenta la cabeza del fémur. Su reconstrucción es el objetivo terapéutico. Lámina cuadrada: forma el borde de la verdadera cavidad pélvica, adyacente a la pared medial del acetábulo. Eminencia IP: prominencia ósea sobre la cabeza del fémur.
  • 6.
  • 7. • Mecanismo Indirecto • La fractura depende de la Posición de la Cabeza Femoral en el momento del Impacto Anterio r Posterio r Mecanismo de lesión
  • 8. Mecanismo de lesión ● Rotación externa: Fractura columna anterior ● Rotación interna: Fractura columna posterior ● Aducción: Fractura zona superior del fondo acetabular ● Abducción: Fractura zona interior del fondo acetabular
  • 9. • Común Politraumatizados • Fundamental Exploración Neurológica (N. Ciático 12-38 % ) • Luxación Asociada: Reducción Urgente • Reluxación: Tracción Femoral Distal o TAT Evaluación clínica
  • 10. Evaluación Radiológica Anteroposterior: 6 Referencias de Letournel Pared acetabular posterior (borde o labio) Pared acetabular anterior Techo acetabular (cúpula o ceja) Imagen en lágrima Línea ilio isquiática o línea de Kohler (columna posterior) Línea iliopectínea o innominada (columna anterior) Linea iliopectinea= col anterior /// linea Ilioisquiatica = Col posterior
  • 11. Evaluación Radiológica a: Línea Iliopectinea ( Columna Anterior) b: Línea Ilioisquiatica (Columna Posterior: Kohler) c: Lágrima (Pared Acetabular Medial) d: Techo Acetabular e: Borde Anterior ( Pared Acetabular Anterior) f: Borde Posterior ( Pared Acetabular Posterior)
  • 12. Oblicua Iliaca (ALAR): Giro en 45° hacia el lado lesionado Visión ala ilíaca, columna posterior y pared anterior
  • 13. Oblicua Obturatriz: Giro en 45° hacia el lado SANO Visión: Columna Anterior (Línea Iliopectínea) Borde Posterior
  • 14.
  • 15. TAC Evaluar desplazamiento y grado de conminución del techo, vital para decidir abordaje. Cortes axiales a intervalos de 3mm de toda la pelvis. Información acerca de : Cuerpos libres intraarticulares, Centrado de la cabeza y fx parcelares de esta Estado de articulacion sacroiliaca del ala.
  • 16. Clasificación: Judet y Letournel cinco tipos simples y cinco combinados Tipos Simples Tipos Complejos a) Pared Posterior b) Columna Posterior c) Pared Anterior d) Columna Anterior e) Transversa a) Pared Posterior-Columna P b) Pared P- Transversa c) Hemitransversa de la CA-CP d) En T e) Ambas Columnas (acet flot)
  • 17. Clasificación: AO Tipo A Articular Parcial. Afecta una de la dos Columnas A1: Pared Posterior A2: Columna Posterior A3: Pared o Columna Posterior Tipo B Articular Parcial con Componente Transversal B1: Transversa Pura B2: Fx en T B3: Columna Anterior y Hemitransversa Posterior Tipo C Articular Completa. Ambas Columnas C1: Desde la Columna Anterior se Extiende a la Cresta Iliaca C2: Desde la Columna Anterior se Extiende al Borde Anterior del Iliaco C3: Con Extensión a la Articulación Sacroiliaca
  • 18. TRATAMIENTO NO QUIRÚRGICO: Consiste en conseguir una reducción congruente que pueda ser estabilizada con métodos ortopédicos Indicaciones: - Fx no desplazadas o mínimamente desplazadas. atraviesan la cúpula de carga + despl menor a 2mm. - Fx bajas de la columna anterior - Fx pequeñas de la columna posterior - Transversales Bajas con Ang del Techo Mayores a 45º en las Tres Proyecciones - Individuos con Baja Demanda Mecánica - Ambas Columnas con Excelente Congruencia Articular - Osteoporosis Grave: Mayor Contraindicación de cirugía
  • 19. La cúpula anatómica es una estructura tridimensional compuesta por: hueso subcondral y cartílago recubierto que articula con la superficie de carga de la cabeza femoral. Se ha concluido que su mantenimiento es el factor aislado que más afecta la evolución a largo plazo tanto de las fx acetabulares tratadas qx como ortopedicamente. Puede observarse en las proyecciones AP y oblicuas, pero el hueso subcondral demostrado es solo de 2-3mm de espesor. Matta y cols. → ARCO del TECHO
  • 20. Matta y cols. → ARCO del TECHO Requiere id la afectacion de las ppales cupulas de carga en las 3 proyecciones radiográficas. Línea vertical a través del techo del acetábulo en su centro geométrico Línea desde el punto donde la línea de fractura corta el techo del acetábulo al centro geométrico del acetábulo Arco medial, en Rx AP Arcos del techo anterior: en oblicua obturatriz Arco del techo posterior: Oblicua alar. De acuerdo a Matta, si alguna de las medidas de los arcos del techo es menor a 45` en una fractura desplazada, la cabeza se subluxa bajo el techo acetabular, por lo que indica cirugía.
  • 21. Arco medial, en Rx AP// Arco anterior, en Rx Ob obt // Arco posterior, en Rx alar
  • 22.
  • 23. QUIRÚRGICO Tipo de Fractura Disponibilidad de un Cirujano Experto Desplazamiento o Incongruencia Artic Mayor a 1-2 mm Luxación, Fractura Cabeza Femoral, Fragmentos Intraarticulares Incarcerados luego de la Reducción Riesgo de NAV o Coxartrosis Secundaria. Tratamiento Precoz Afectación de pared posterior > 50%. Fragmentos incarcerados dentro de la articulación DEBERÁ HACERSE IDEALMENTE ENTRE LOS 5-7 DIAS.
  • 24. ABORDAJES • Debe Proporcionar el Mejor Acceso para Reduccion Anatomica • Tipo de Fractura • Experiencia del Cirujano • Tendencia Actual Exposiciones Limitadas: Evitar Complicaciones • Preferibles Abordajes Anteriores Menos OH • Más Usados: Ilioinguinal, Kocher-Langenbach • Menos Usados: Trirradiado. Iliofemoral Ampliado. Combinados
  • 25. Columna anterior y sínfisis Ilioinguinal Exposición Completa Columna Anterior y Sínfisis Fractura con Desplazamiento Anterior 1. Nervio Iliohipogástrico 2. Nervio Ilioinguinal 3. Rama Cutánea del 1 4. Nervio Femorocutáneo 5. iliopsoas y femorocutáneo 6. Vasos Femorales 7. Canal Inguinal
  • 26. Kocher-Langenbach Fracturas de la Columna y Pared Posterior Cuidado con Nervio Ciático 1. EIAS 2. Cresta Iliaca 3. EIPS 4. Trocánter Mayor 5. Nervio Ciático 6. Nervio Glúteo Superior 7. Cápsula 8. Vasos Circunflejos Femorales Post. 9. Piramidal 10. Tendón Conjunto 11. Cuadrado Crural 12. Glúteo Mayor Superficie retro acetabular
  • 27. 1. EIAS 2. Cresta Iliaca 3. EIPS 4. Trocánter Mayor 5. Nervio Ciático 6. Nervio Glúteo Superior 7. Rotadores Externos Cortos 8. Glúteo Medio y Menor 9. Sartorio 10. Recto Anterior Exposición Directa y Completa Cara Externa deI iliaco, Columna Posterior hasta el Isquion y Articulación y Columna Anterior hasta Eminencia Pectínea Iliofemoral ampliado
  • 28. Reducción Aspecto Más Difícil de la Cx de Acetábulo Personal y Materiales Adecuados Tracción: Esencial para Reducir las Fracturas (Mesa de Tracción, Directa desde el Cuello, Distractores Externos, Diferentes tipos de Pinzas CIRUGÍA
  • 29. Tto. Quirúrgico Técnicas de Fijación Implantes 1. Tornillos de Compresión interfragmentarios (Corticales de 3,5mm) 2. Placas de Neutralización una vez conseguida la Reducción de la Fractura con los Tornillos de Compresión (Reconstrucción de 3,5mm) Sitios de Implantación Placas: Columna Anterior por la Cara Interna del Ilíaco hasta la Sínfisis Columna Posterior el Extremo Distal hacia la Tuberosidad Isq.
  • 30. Tto. Quirúrgico Técnicas de Fijación Sitios de Implantación
  • 31. • Drenaje por 48hs • Indometacina para Prevenir OH • Heparina de Bajo Peso Molecular para Prevenir TE • Movilización Según Calidad Ósea, Reducción y Grado de Estabilidad Logrados • Generalmente: Descarga por 6-8 Semanas Carga Parcial por 4 Semanas POSTOPERATORIO
  • 32. Precoces: - Lesión Nerviosa N. Ciático Preop 30% (CPE) Iatrogénica: Abordajes Posteriores 18% Cadera Extendida y Rodilla Flexionada Cx N. Femoral N. Glúteo Superior - TVP - Lesión Vascular - Infección COMPLICACIONES
  • 33. Tardías: - Osificación Heterotópica abordajes Posteriores y Amplios 18-90% Prevención: Indometacina 25 mg cada 8 hs - Condrolisis - NAV 3-9% - Artrosis Postraumática COMPLICACIONES
  • 34. • Pronóstico Depende de Fractura y el Cirujano • Fracturas con Incongruencia Significativa, Posteriores, Transversas Altas, en T → Reducción Exacta y Fijación Estable • Cirugía: ■ Curva de Aprendizaje Alta ■ Asociada a Grandes Complicaciones ■ Saber Derivar CONCLUSIONES
  • 35. Osificaciones Heterotópicas: Clasificación de BROOKER I Motas de Hueso II + 1 cm entre la superficie del iliaco y fémur III - 1 cm entre la superficie del iliaco y femur IV Anquilosis completa.
