Fractura de calcáneo
Pg TO Marlon Miller Neira P
EPIDEMIOLOGIA
• 2 % de todas las fracturas
• Se fractura con mas frecuencia en el tarso
• Fractura intraa rticulares 60% a al 75%
• 10 % son abiertas.

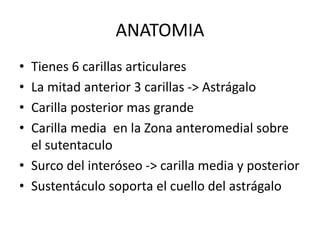

ANATOMIA
• Tienes 6 carillas articulares
• La mitad anterior 3 carillas -> Astrágalo
• Carilla posterior mas grande
• Carilla media en la Zona anteromedial sobre
el sutentaculo
• Surco del interóseo -> carilla media y posterior
• Sustentáculo soporta el cuello del astrágalo

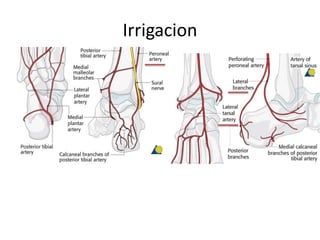

Irrigacion

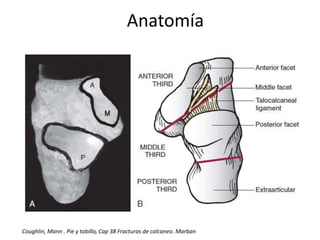

Anatomía
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

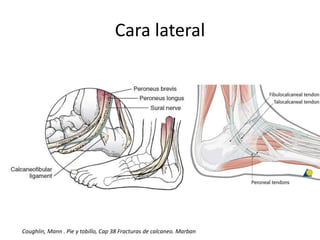

Cara lateral
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

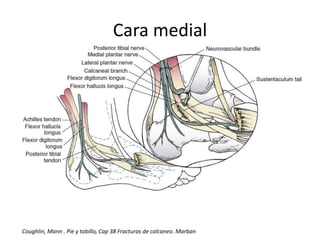

Cara medial
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

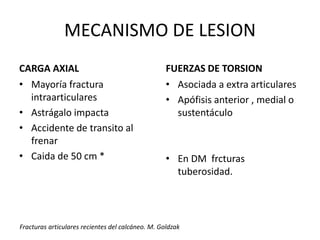

MECANISMO DE LESION
CARGA AXIAL
• Mayoría fractura
intraarticulares
• Astrágalo impacta
• Accidente de transito al
frenar
• Caida de 50 cm *
FUERZAS DE TORSION
• Asociada a extra articulares
• Apófisis anterior , medial o
sustentáculo
• En DM frcturas
tuberosidad.
Fracturas articulares recientes del calcáneo. M. Goldzak

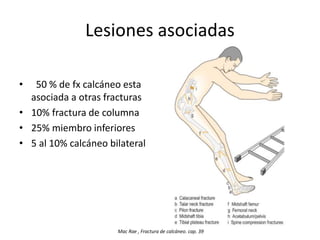

Lesiones asociadas
• 50 % de fx calcáneo esta
asociada a otras fracturas
• 10% fractura de columna
• 25% miembro inferiores
• 5 al 10% calcáneo bilateral
Mac Rae , Fractura de calcáneo. cap. 39

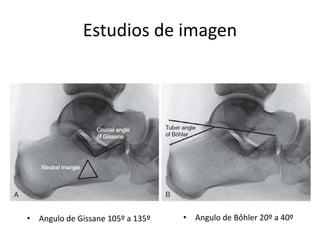

Estudios de imagen
• Angulo de Gissane 105º a 135º • Angulo de Bôhler 20º a 40º

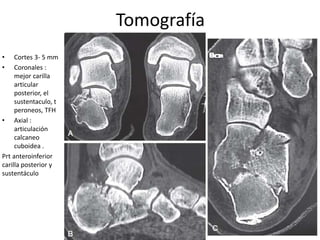

Tomografía
• Cortes 3- 5 mm
• Coronales :
mejor carilla
articular
posterior, el
sustentaculo, t
peroneos, TFH
• Axial :
articulación
calcaneo
cuboidea .
Prt anteroinferior
carilla posterior y
sustentáculo
Axial de calcáneo Harris

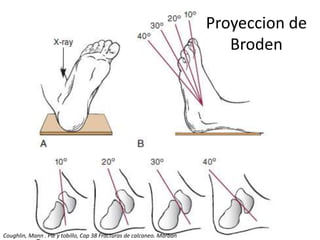

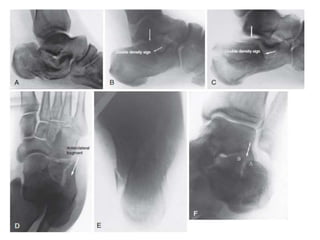

Proyeccion de
Broden
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

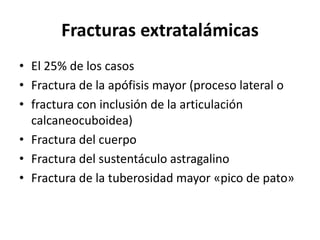

Fracturas extratalámicas
• El 25% de los casos
• Fractura de la apófisis mayor (proceso lateral o
• fractura con inclusión de la articulación
calcaneocuboidea)
• Fractura del cuerpo
• Fractura del sustentáculo astragalino
• Fractura de la tuberosidad mayor «pico de pato»

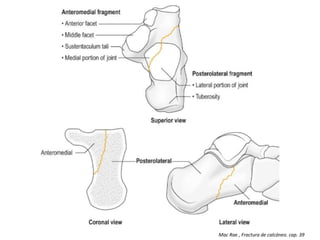

• El borde postero lateral del astragalo divide al calcaneo
• Linea de fx es anterolateral
• La fx se extiende plantar medial a dorsal lateral->
sustentacular y tuberositario
Essex Lopresti Línea primaria
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
Mac Rae , Fractura de calcáneo. cap. 39

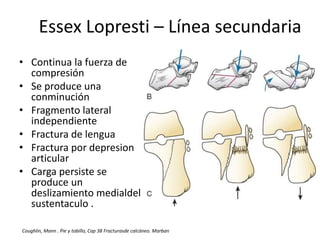

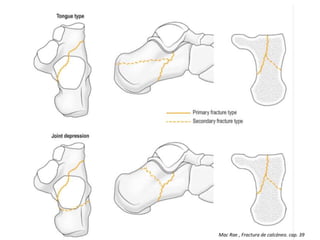

• Continua la fuerza de
compresión
• Se produce una
conminución
• Fragmento lateral
independiente
• Fractura de lengua
• Fractura por depresion
articular
• Carga persiste se
produce un
deslizamiento medialdel
sustentaculo .
Essex Lopresti – Línea secundaria
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturasde calcáneo. Marban
Mac Rae , Fractura de calcáneo. cap. 39
Clinica
• Dolor
• Equimosis alrededor del talón arco
plantar Brunet
• Hematoma en el centro de la planta
del pie, o hematoma numular de
Mondor
• Flictenas
• Síndrome compartimental en el 10%

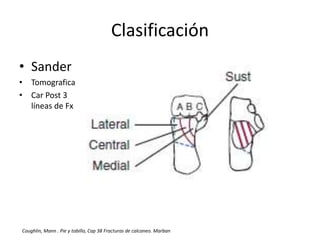

Clasificación
• Sander
• Tomografica
• Car Post 3
líneas de Fx
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

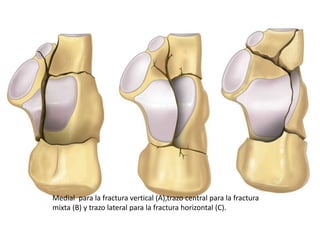

Medial para la fractura vertical (A),trazo central para la fractura
mixta (B) y trazo lateral para la fractura horizontal (C).

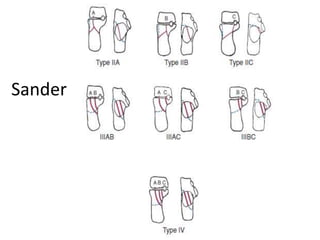

Sander

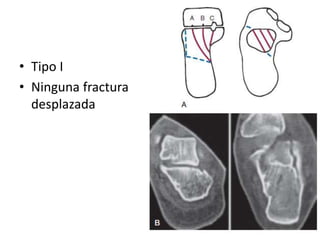

• Tipo I
• Ninguna fractura
desplazada

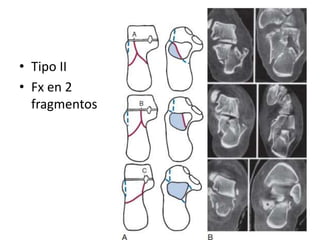

• Tipo II
• Fx en 2
fragmentos

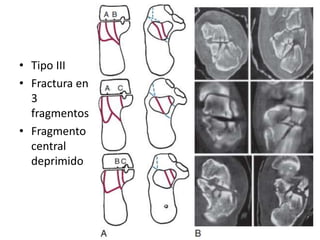

• Tipo III
• Fractura en
3
fragmentos
• Fragmento
central
deprimido

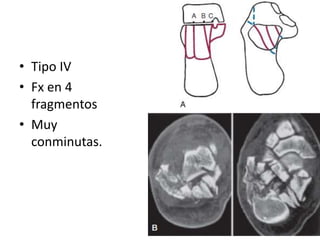

• Tipo IV
• Fx en 4
fragmentos
• Muy
conminutas.

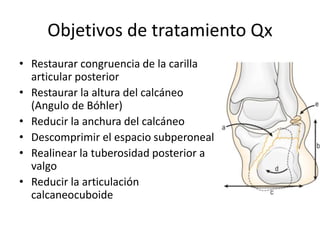

Objetivos de tratamiento Qx
• Restaurar congruencia de la carilla
articular posterior
• Restaurar la altura del calcáneo
(Angulo de Bóhler)
• Reducir la anchura del calcáneo
• Descomprimir el espacio subperoneal
• Realinear la tuberosidad posterior a
valgo
• Reducir la articulación
calcaneocuboide

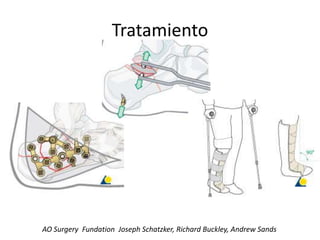

Tratamiento
AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands

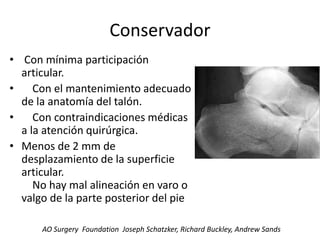

Conservador
• Con mínima participación
articular.
• Con el mantenimiento adecuado
de la anatomía del talón.
• Con contraindicaciones médicas
a la atención quirúrgica.
• Menos de 2 mm de
desplazamiento de la superficie
articular.
No hay mal alineación en varo o
valgo de la parte posterior del pie
AO Surgery Foundation Joseph Schatzker, Richard Buckley, Andrew Sands
Tratamiento quirúrgico
• Afectación carilla posterior
• 25% de la Art calcáneo
cuboidea
• Fracturas Abiertas
• Fracturas desplazadas de la
tuberosidad.
• Signo del pliegue
• Cirugía antes de las 3
semanas

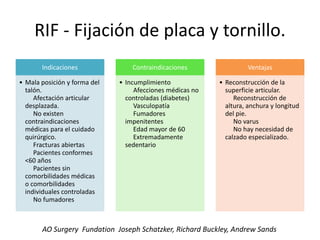

RIF - Fijación de placa y tornillo.
Indicaciones
• Mala posición y forma del
talón.
Afectación articular
desplazada.
No existen
contraindicaciones
médicas para el cuidado
quirúrgico.
Fracturas abiertas
Pacientes conformes
<60 años
Pacientes sin
comorbilidades médicas
o comorbilidades
individuales controladas
No fumadores
Contraindicaciones
• Incumplimiento
Afecciones médicas no
controladas (diabetes)
Vasculopatía
Fumadores
impenitentes
Edad mayor de 60
Extremadamente
sedentario
Ventajas
• Reconstrucción de la
superficie articular.
Reconstrucción de
altura, anchura y longitud
del pie.
No varus
No hay necesidad de
calzado especializado.
AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands

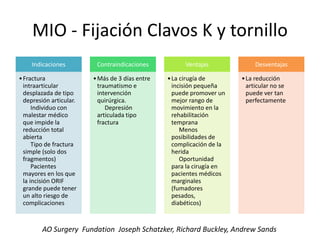

MIO - Fijación Clavos K y tornillo
Indicaciones
•Fractura
intraarticular
desplazada de tipo
depresión articular.
Individuo con
malestar médico
que impide la
reducción total
abierta
Tipo de fractura
simple (solo dos
fragmentos)
Pacientes
mayores en los que
la incisión ORIF
grande puede tener
un alto riesgo de
complicaciones
Contraindicaciones
•Más de 3 días entre
traumatismo e
intervención
quirúrgica.
Depresión
articulada tipo
fractura
Ventajas
•La cirugía de
incisión pequeña
puede promover un
mejor rango de
movimiento en la
rehabilitación
temprana
Menos
posibilidades de
complicación de la
herida
Oportunidad
para la cirugía en
pacientes médicos
marginales
(fumadores
pesados,
diabéticos)
Desventajas
•La reducción
articular no se
puede ver tan
perfectamente
AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands

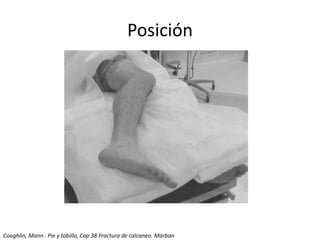

Posición
Coughlin, Mann . Pie y tobillo, Cap 38 Fractura de calcaneo. Marban

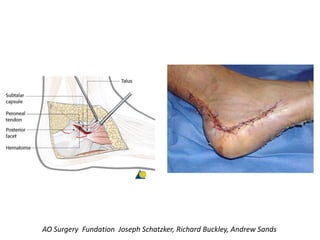

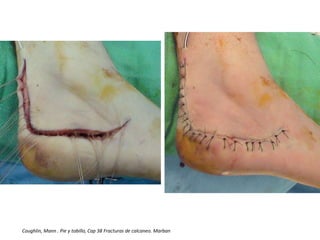

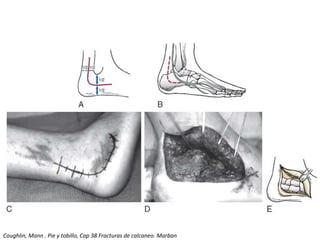

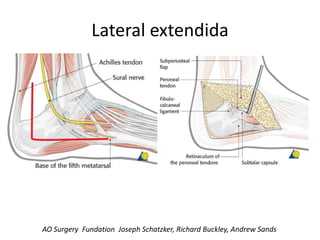

Lateral extendida
AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
• Remover el hematoma fracturarlo
AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

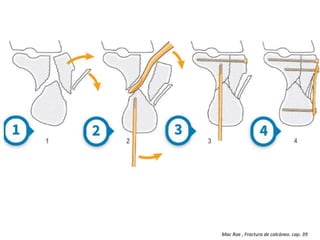

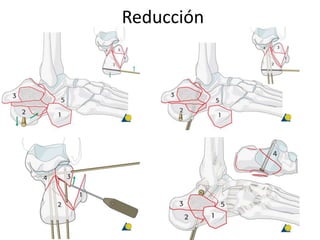

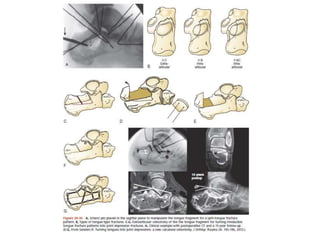

Reducción
Mac Rae , Fractura de calcáneo. cap. 39
Método
Eastwood
• Separa el frag
supero lateral
• Desimpacta
pared medial
• Reduce la
tuberosidad.

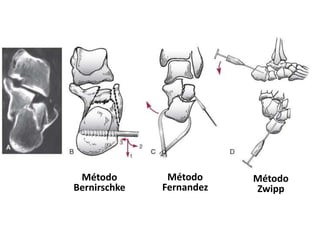

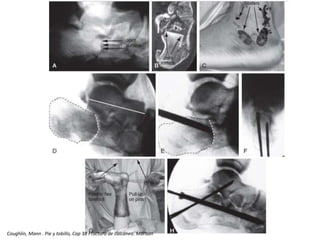

Método
Bernirschke
Método
Fernandez

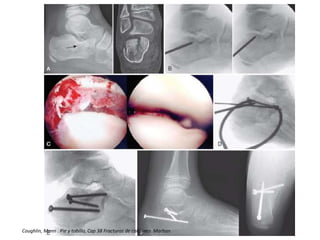

Método
Zwipp
Coughlin, Mann . Pie y tobillo, Cap 38 Fractura de calcáneo. Marban
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban

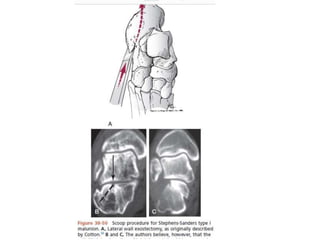

Complicaciones
• Mal union
 Perdida de altura
 Ensanchamiento
 Dolor cronico
 Incongruencia
articular subtalar
 Bloqueo a la flexión
del tobillo
Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
• Complicación en
las heridas 10 -
25%
 Fumadores ,Fx abiertas ,DM
• Sind compartimental
10%
• Impacto lateral
irritación de peronea
• Artrosis sub
astragalina o
calcaneo cuboidea
• Lesión del sural 15%
• Sin Dolor regional
Complejo
AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
Fractura de calcaneo
Fractura de calcaneo

Más contenido relacionado

La actualidad más candente

Fractura de calcaneo
Fractura de calcaneoFractura de calcaneo
Fractura de calcaneo
elmer narvaez

FRACTURAS DE TOBILLO
FRACTURAS DE TOBILLOFRACTURAS DE TOBILLO
FRACTURAS DE TOBILLO
Hospital Militar Maracay

Fracturas diafisis de humero
Fracturas diafisis de humeroFracturas diafisis de humero
Fracturas intertrocanterias: Clasificación de Tronzo y Tratamiento
Fracturas intertrocanterias: Clasificación de Tronzo y TratamientoFracturas intertrocanterias: Clasificación de Tronzo y Tratamiento
Fracturas intertrocanterias: Clasificación de Tronzo y Tratamiento
Farley Montesdeoca

Fracturas supracondileas
Fracturas supracondileasFracturas supracondileas
Fracturas de meseta tibial
Fracturas de meseta tibialFracturas de meseta tibial
Fracturas de meseta tibial
yaneira varela

FRACTURAS DE ANTEBRAZO
FRACTURAS DE ANTEBRAZOFRACTURAS DE ANTEBRAZO
FRACTURAS DE ANTEBRAZO
Hospital Militar Maracay

Mediciones radiograficas codo
Mediciones radiograficas codoMediciones radiograficas codo
Mediciones radiograficas codo
Leonardo Favio Chávez Gasque

Fracturas pelvicas
Fracturas pelvicas Fracturas pelvicas
Fracturas pelvicas
EquipoURG

Fracturas del olecranon dr. marte
Fracturas del olecranon dr. marteFracturas del olecranon dr. marte
Fracturas del olecranon dr. marte
Michael Almengot

Fracturas de húmero manejo conservador
Fracturas de húmero manejo conservadorFracturas de húmero manejo conservador
Fracturas de húmero manejo conservador
Katya Delgado

Fracturas de antebrazo y muñeca
Fracturas de antebrazo y muñecaFracturas de antebrazo y muñeca
Fracturas de antebrazo y muñeca
Leonardo Favio Chávez Gasque

12 Muneca Fracturas
12  Muneca   Fracturas12  Muneca   Fracturas
12 Muneca Fracturas
Mario Lopez

Fracturas de metacarpianos
Fracturas de metacarpianosFracturas de metacarpianos
Fracturas de metacarpianos
Juanjo Targa

Fracturas de Tobillo
Fracturas de Tobillo Fracturas de Tobillo
Fracturas de Tobillo
Ricardo Mora MD

Coxartrosis
CoxartrosisCoxartrosis
Fractura de tobillo
Fractura de tobilloFractura de tobillo
Luxación acromioclavicular
Luxación acromioclavicularLuxación acromioclavicular
Luxación acromioclavicular
JoséLuis Ruiz

Fracturas de escapula y clavicula
Fracturas de escapula y claviculaFracturas de escapula y clavicula
Fracturas de escapula y clavicula
Maxi G

Fx femur distal
Fx femur distalFx femur distal
Fx femur distal
Michael Almengot


La actualidad más candente (20)

Fractura de calcaneo
Fractura de calcaneoFractura de calcaneo
Fractura de calcaneo

FRACTURAS DE TOBILLO
FRACTURAS DE TOBILLOFRACTURAS DE TOBILLO
FRACTURAS DE TOBILLO

Fracturas diafisis de humero
Fracturas diafisis de humeroFracturas diafisis de humero
Fracturas diafisis de humero

Fracturas intertrocanterias: Clasificación de Tronzo y Tratamiento
Fracturas intertrocanterias: Clasificación de Tronzo y TratamientoFracturas intertrocanterias: Clasificación de Tronzo y Tratamiento
Fracturas intertrocanterias: Clasificación de Tronzo y Tratamiento

Fracturas supracondileas
Fracturas supracondileasFracturas supracondileas
Fracturas supracondileas

Fracturas de meseta tibial
Fracturas de meseta tibialFracturas de meseta tibial
Fracturas de meseta tibial

FRACTURAS DE ANTEBRAZO
FRACTURAS DE ANTEBRAZOFRACTURAS DE ANTEBRAZO
FRACTURAS DE ANTEBRAZO

Mediciones radiograficas codo
Mediciones radiograficas codoMediciones radiograficas codo
Mediciones radiograficas codo

Fracturas pelvicas
Fracturas pelvicas Fracturas pelvicas
Fracturas pelvicas

Fracturas del olecranon dr. marte
Fracturas del olecranon dr. marteFracturas del olecranon dr. marte
Fracturas del olecranon dr. marte

Fracturas de húmero manejo conservador
Fracturas de húmero manejo conservadorFracturas de húmero manejo conservador
Fracturas de húmero manejo conservador

Fracturas de antebrazo y muñeca
Fracturas de antebrazo y muñecaFracturas de antebrazo y muñeca
Fracturas de antebrazo y muñeca

12 Muneca Fracturas
12  Muneca   Fracturas12  Muneca   Fracturas
12 Muneca Fracturas

Fracturas de metacarpianos
Fracturas de metacarpianosFracturas de metacarpianos
Fracturas de metacarpianos

Fracturas de Tobillo
Fracturas de Tobillo Fracturas de Tobillo
Fracturas de Tobillo

Coxartrosis
CoxartrosisCoxartrosis
Coxartrosis

Fractura de tobillo
Fractura de tobilloFractura de tobillo
Fractura de tobillo

Luxación acromioclavicular
Luxación acromioclavicularLuxación acromioclavicular
Luxación acromioclavicular

Fracturas de escapula y clavicula
Fracturas de escapula y claviculaFracturas de escapula y clavicula
Fracturas de escapula y clavicula

Fx femur distal
Fx femur distalFx femur distal
Fx femur distal


Similar a Fractura de calcaneo

LESIONES TRAUMATICAS DE PIE.pptx
LESIONES TRAUMATICAS DE PIE.pptxLESIONES TRAUMATICAS DE PIE.pptx
LESIONES TRAUMATICAS DE PIE.pptx
ARO ARO

Fracturas de pilon tibial 2020
Fracturas de pilon tibial 2020Fracturas de pilon tibial 2020
Fracturas de pilon tibial 2020
Marco Tapia

Fractura de clavicula.pptx
Fractura de clavicula.pptxFractura de clavicula.pptx
Fractura de clavicula.pptx
RockeHigueraSalazar

humero proximal.pptx
humero proximal.pptxhumero proximal.pptx
humero proximal.pptx
DanielAmarillaGuirla

Ruptura de tendón cuadricipital
Ruptura de tendón cuadricipitalRuptura de tendón cuadricipital
Ruptura de tendón cuadricipital
MDSanty

fx radio distal .pptx
fx radio distal .pptxfx radio distal .pptx
fx radio distal .pptx
AliciaValderramaPalo

Fracturas de astrágalo y calcáneo(1).pptx
Fracturas de astrágalo y calcáneo(1).pptxFracturas de astrágalo y calcáneo(1).pptx
Fracturas de astrágalo y calcáneo(1).pptx
AlejandroDvila23

Fractura de cabeza de radio
Fractura de cabeza de radio Fractura de cabeza de radio
Fractura de cabeza de radio
Majito Cardenas

trauma extremidad superior
trauma extremidad superiortrauma extremidad superior
trauma extremidad superior
JuanDiegoMachaconSil

Fracturas Subtrocantericas.pptx
Fracturas Subtrocantericas.pptxFracturas Subtrocantericas.pptx
Fracturas Subtrocantericas.pptx
Juan Carlos Fuentes Osorio

Fracturas de Cintura Escapular y humero en la infancia
Fracturas de Cintura Escapular y humero en la infanciaFracturas de Cintura Escapular y humero en la infancia
Fracturas de Cintura Escapular y humero en la infancia
Julio Duart

Fracturas del carpo completa (1)
Fracturas del carpo completa (1)Fracturas del carpo completa (1)
Fracturas del carpo completa (1)
Annie Mendoza Galicia

12- Muneca - Fracturas.ppt
12- Muneca - Fracturas.ppt12- Muneca - Fracturas.ppt
12- Muneca - Fracturas.ppt
Mario Hernández

Ruptura de tendón cuadricipital
Ruptura de tendón cuadricipitalRuptura de tendón cuadricipital
Ruptura de tendón cuadricipital
MDSanty

Ruptura de tendón cuadricipital
Ruptura de tendón cuadricipitalRuptura de tendón cuadricipital
Ruptura de tendón cuadricipital
MDSanty

Fracturas de paleta humeral
Fracturas de paleta humeralFracturas de paleta humeral
Fracturas de paleta humeral
Adriana Velasco

Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...
Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...
Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...
Angel Miguel Alvaro Calvimontes Carranza Montalvo

Fractura de meseta tibial
Fractura de meseta tibialFractura de meseta tibial
Fractura de meseta tibial
Efrén Quintero

FRACTURA DE HUMERO DISTAL
FRACTURA DE HUMERO DISTALFRACTURA DE HUMERO DISTAL
FRACTURA DE HUMERO DISTAL
GRACESITA

Fractura_de_muneca.pptx
Fractura_de_muneca.pptxFractura_de_muneca.pptx
Fractura_de_muneca.pptx
EdsonJallaza


Similar a Fractura de calcaneo (20)

LESIONES TRAUMATICAS DE PIE.pptx
LESIONES TRAUMATICAS DE PIE.pptxLESIONES TRAUMATICAS DE PIE.pptx
LESIONES TRAUMATICAS DE PIE.pptx

Fracturas de pilon tibial 2020
Fracturas de pilon tibial 2020Fracturas de pilon tibial 2020
Fracturas de pilon tibial 2020

Fractura de clavicula.pptx
Fractura de clavicula.pptxFractura de clavicula.pptx
Fractura de clavicula.pptx

humero proximal.pptx
humero proximal.pptxhumero proximal.pptx
humero proximal.pptx

Ruptura de tendón cuadricipital
Ruptura de tendón cuadricipitalRuptura de tendón cuadricipital
Ruptura de tendón cuadricipital

fx radio distal .pptx
fx radio distal .pptxfx radio distal .pptx
fx radio distal .pptx

Fracturas de astrágalo y calcáneo(1).pptx
Fracturas de astrágalo y calcáneo(1).pptxFracturas de astrágalo y calcáneo(1).pptx
Fracturas de astrágalo y calcáneo(1).pptx

Fractura de cabeza de radio
Fractura de cabeza de radio Fractura de cabeza de radio
Fractura de cabeza de radio

trauma extremidad superior
trauma extremidad superiortrauma extremidad superior
trauma extremidad superior

Fracturas Subtrocantericas.pptx
Fracturas Subtrocantericas.pptxFracturas Subtrocantericas.pptx
Fracturas Subtrocantericas.pptx

Fracturas de Cintura Escapular y humero en la infancia
Fracturas de Cintura Escapular y humero en la infanciaFracturas de Cintura Escapular y humero en la infancia
Fracturas de Cintura Escapular y humero en la infancia

Fracturas del carpo completa (1)
Fracturas del carpo completa (1)Fracturas del carpo completa (1)
Fracturas del carpo completa (1)

12- Muneca - Fracturas.ppt
12- Muneca - Fracturas.ppt12- Muneca - Fracturas.ppt
12- Muneca - Fracturas.ppt

Ruptura de tendón cuadricipital
Ruptura de tendón cuadricipitalRuptura de tendón cuadricipital
Ruptura de tendón cuadricipital

Ruptura de tendón cuadricipital
Ruptura de tendón cuadricipitalRuptura de tendón cuadricipital
Ruptura de tendón cuadricipital

Fracturas de paleta humeral
Fracturas de paleta humeralFracturas de paleta humeral
Fracturas de paleta humeral

Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...
Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...
Bolivia,Conferencia,Referencia,Bibliografía,Biografía,Tridimensional,Dimensió...

Fractura de meseta tibial
Fractura de meseta tibialFractura de meseta tibial
Fractura de meseta tibial

FRACTURA DE HUMERO DISTAL
FRACTURA DE HUMERO DISTALFRACTURA DE HUMERO DISTAL
FRACTURA DE HUMERO DISTAL

Fractura_de_muneca.pptx
Fractura_de_muneca.pptxFractura_de_muneca.pptx
Fractura_de_muneca.pptx


Más de Hospital Pablo Arturo Suarez

Embolia grasa
Embolia grasaEmbolia grasa
Planificacion Pre quirurgica de Artroplastia Total de rodilla
Planificacion Pre quirurgica de Artroplastia Total de rodillaPlanificacion Pre quirurgica de Artroplastia Total de rodilla
Planificacion Pre quirurgica de Artroplastia Total de rodilla
Hospital Pablo Arturo Suarez

Fractura compleja de codo
Fractura compleja de codo Fractura compleja de codo
Fractura compleja de codo
Hospital Pablo Arturo Suarez

Deformidades en miembro superior
Deformidades en miembro superiorDeformidades en miembro superior
Deformidades en miembro superior
Hospital Pablo Arturo Suarez

Aspirina en artroplastia
Aspirina en artroplastiaAspirina en artroplastia
Aspirina en artroplastia
Hospital Pablo Arturo Suarez

Fractura de rotula
Fractura de rotulaFractura de rotula
Fractura de rotula
Hospital Pablo Arturo Suarez

Lesion meniscal
Lesion meniscalLesion meniscal
Fractura de muñeca
Fractura de muñecaFractura de muñeca
Fractura de muñeca
Hospital Pablo Arturo Suarez

Esquina posteromedial de Rodilla
Esquina posteromedial de RodillaEsquina posteromedial de Rodilla
Esquina posteromedial de Rodilla
Hospital Pablo Arturo Suarez

Vastago de titanio femoral para revision de ARtroplastia de rodilla
Vastago de titanio femoral para revision de ARtroplastia de rodillaVastago de titanio femoral para revision de ARtroplastia de rodilla
Vastago de titanio femoral para revision de ARtroplastia de rodilla
Hospital Pablo Arturo Suarez

Artroscopia de tobillo
Artroscopia de tobilloArtroscopia de tobillo
Artroscopia de tobillo
Hospital Pablo Arturo Suarez


Más de Hospital Pablo Arturo Suarez (11)

Embolia grasa
Embolia grasaEmbolia grasa
Embolia grasa

Planificacion Pre quirurgica de Artroplastia Total de rodilla
Planificacion Pre quirurgica de Artroplastia Total de rodillaPlanificacion Pre quirurgica de Artroplastia Total de rodilla
Planificacion Pre quirurgica de Artroplastia Total de rodilla

Fractura compleja de codo
Fractura compleja de codo Fractura compleja de codo
Fractura compleja de codo

Deformidades en miembro superior
Deformidades en miembro superiorDeformidades en miembro superior
Deformidades en miembro superior

Aspirina en artroplastia
Aspirina en artroplastiaAspirina en artroplastia
Aspirina en artroplastia

Fractura de rotula
Fractura de rotulaFractura de rotula
Fractura de rotula

Lesion meniscal
Lesion meniscalLesion meniscal
Lesion meniscal

Fractura de muñeca
Fractura de muñecaFractura de muñeca
Fractura de muñeca

Esquina posteromedial de Rodilla
Esquina posteromedial de RodillaEsquina posteromedial de Rodilla
Esquina posteromedial de Rodilla

Vastago de titanio femoral para revision de ARtroplastia de rodilla
Vastago de titanio femoral para revision de ARtroplastia de rodillaVastago de titanio femoral para revision de ARtroplastia de rodilla
Vastago de titanio femoral para revision de ARtroplastia de rodilla

Artroscopia de tobillo
Artroscopia de tobilloArtroscopia de tobillo
Artroscopia de tobillo


Último

(2024-06-06) Enfermedad celíaca (doc).docx
(2024-06-06) Enfermedad celíaca (doc).docx(2024-06-06) Enfermedad celíaca (doc).docx
(2024-06-06) Enfermedad celíaca (doc).docx
UDMAFyC SECTOR ZARAGOZA II

Prueba de Inteligencia - OTIS - INTEOTIS
Prueba de Inteligencia - OTIS - INTEOTISPrueba de Inteligencia - OTIS - INTEOTIS
Prueba de Inteligencia - OTIS - INTEOTIS
PSICODE20

Los 7 hábitos de los adolescentes altamente efectivos 2.pdf
Los 7 hábitos de los adolescentes altamente efectivos 2.pdfLos 7 hábitos de los adolescentes altamente efectivos 2.pdf
Los 7 hábitos de los adolescentes altamente efectivos 2.pdf
YamilethConde

Anatomía y fisiología de dermis y tejido celular subcutáneo.pptx
Anatomía y fisiología de dermis y tejido celular subcutáneo.pptxAnatomía y fisiología de dermis y tejido celular subcutáneo.pptx
Anatomía y fisiología de dermis y tejido celular subcutáneo.pptx
Jaime Picazo

FARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONAS
FARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONASFARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONAS
FARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONAS
juancarlossg956

Tipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humanoTipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humano
Benny415498

herencia multifactorial, genetica clinica
herencia multifactorial, genetica clinicaherencia multifactorial, genetica clinica
herencia multifactorial, genetica clinica
JerickDelpezo

Terapia cinematográfica (6) Películas para entender los trastornos del neurod...
Terapia cinematográfica (6) Películas para entender los trastornos del neurod...Terapia cinematográfica (6) Películas para entender los trastornos del neurod...
Terapia cinematográfica (6) Películas para entender los trastornos del neurod...
JavierGonzalezdeDios

Procedimientos Básicos en Medicina - HEMORRAGIAS
Procedimientos Básicos en Medicina - HEMORRAGIASProcedimientos Básicos en Medicina - HEMORRAGIAS
Procedimientos Básicos en Medicina - HEMORRAGIAS
SofaBlanco13

Hazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de CardiologíaHazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de Cardiología
Sociedad Española de Cardiología

Enfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-IEnfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-I
LucianoAndrePlasenci

TdR Gestor Cartagena COL-H-ENTerritorio 28.05.2024.pdf
TdR Gestor Cartagena  COL-H-ENTerritorio 28.05.2024.pdfTdR Gestor Cartagena  COL-H-ENTerritorio 28.05.2024.pdf
TdR Gestor Cartagena COL-H-ENTerritorio 28.05.2024.pdf
Te Cuidamos

Norma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdfNorma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdf
gn588z5xtj

ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.
ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.
ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.
ssuser99d5c11

Alergia a la vitamina B12 y la anemia perniciosa
Alergia a la vitamina B12 y la anemia perniciosaAlergia a la vitamina B12 y la anemia perniciosa
Alergia a la vitamina B12 y la anemia perniciosa
gabriellaochoa1

El trastorno del espectro autista.pptx
El  trastorno del espectro  autista.pptxEl  trastorno del espectro  autista.pptx
El trastorno del espectro autista.pptx
viarianaax

ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDADASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD
moneetalvarez18

¿Qué entendemos por salud mental? ¿Cómo se construye?
¿Qué entendemos por salud mental? ¿Cómo se construye?¿Qué entendemos por salud mental? ¿Cómo se construye?
¿Qué entendemos por salud mental? ¿Cómo se construye?
CRISTINA

INFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdf
INFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdfINFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdf
INFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdf
jesusmisagel123

Humanización en la gestión enfermera de procesos complejos del paciente en la...
Humanización en la gestión enfermera de procesos complejos del paciente en la...Humanización en la gestión enfermera de procesos complejos del paciente en la...
Humanización en la gestión enfermera de procesos complejos del paciente en la...
Badalona Serveis Assistencials


Último (20)

(2024-06-06) Enfermedad celíaca (doc).docx
(2024-06-06) Enfermedad celíaca (doc).docx(2024-06-06) Enfermedad celíaca (doc).docx
(2024-06-06) Enfermedad celíaca (doc).docx

Prueba de Inteligencia - OTIS - INTEOTIS
Prueba de Inteligencia - OTIS - INTEOTISPrueba de Inteligencia - OTIS - INTEOTIS
Prueba de Inteligencia - OTIS - INTEOTIS

Los 7 hábitos de los adolescentes altamente efectivos 2.pdf
Los 7 hábitos de los adolescentes altamente efectivos 2.pdfLos 7 hábitos de los adolescentes altamente efectivos 2.pdf
Los 7 hábitos de los adolescentes altamente efectivos 2.pdf

Anatomía y fisiología de dermis y tejido celular subcutáneo.pptx
Anatomía y fisiología de dermis y tejido celular subcutáneo.pptxAnatomía y fisiología de dermis y tejido celular subcutáneo.pptx
Anatomía y fisiología de dermis y tejido celular subcutáneo.pptx

FARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONAS
FARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONASFARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONAS
FARMACOLOGIA CLASIFICACION DE QUINOLONAS Y FLUOROQUINOLONAS

Tipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humanoTipos de Intoxicaciones que puede tener el servicio humano
Tipos de Intoxicaciones que puede tener el servicio humano

herencia multifactorial, genetica clinica
herencia multifactorial, genetica clinicaherencia multifactorial, genetica clinica
herencia multifactorial, genetica clinica

Terapia cinematográfica (6) Películas para entender los trastornos del neurod...
Terapia cinematográfica (6) Películas para entender los trastornos del neurod...Terapia cinematográfica (6) Películas para entender los trastornos del neurod...
Terapia cinematográfica (6) Películas para entender los trastornos del neurod...

Procedimientos Básicos en Medicina - HEMORRAGIAS
Procedimientos Básicos en Medicina - HEMORRAGIASProcedimientos Básicos en Medicina - HEMORRAGIAS
Procedimientos Básicos en Medicina - HEMORRAGIAS

Hazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de CardiologíaHazte socio de la Sociedad Española de Cardiología
Hazte socio de la Sociedad Española de Cardiología

Enfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-IEnfermedad de wilson - trabajo de informática 2024-I
Enfermedad de wilson - trabajo de informática 2024-I

TdR Gestor Cartagena COL-H-ENTerritorio 28.05.2024.pdf
TdR Gestor Cartagena  COL-H-ENTerritorio 28.05.2024.pdfTdR Gestor Cartagena  COL-H-ENTerritorio 28.05.2024.pdf
TdR Gestor Cartagena COL-H-ENTerritorio 28.05.2024.pdf

Norma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdfNorma Tecnica de Salud de Anemia 213-2024.pdf
Norma Tecnica de Salud de Anemia 213-2024.pdf

ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.
ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.
ASFIXIA Y HEIMLICH.pptx- Dr. Guillermo Contreras Nogales.

Alergia a la vitamina B12 y la anemia perniciosa
Alergia a la vitamina B12 y la anemia perniciosaAlergia a la vitamina B12 y la anemia perniciosa
Alergia a la vitamina B12 y la anemia perniciosa

El trastorno del espectro autista.pptx
El  trastorno del espectro  autista.pptxEl  trastorno del espectro  autista.pptx
El trastorno del espectro autista.pptx

ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDADASFIXIA Y MANIOBRA DE HEIMLICH -  UNIVERSIDAD
ASFIXIA Y MANIOBRA DE HEIMLICH - UNIVERSIDAD

¿Qué entendemos por salud mental? ¿Cómo se construye?
¿Qué entendemos por salud mental? ¿Cómo se construye?¿Qué entendemos por salud mental? ¿Cómo se construye?
¿Qué entendemos por salud mental? ¿Cómo se construye?

INFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdf
INFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdfINFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdf
INFECCIONES RESPIRATORIAS AGUDAS EN NIÑOS DEL PERU.pdf

Humanización en la gestión enfermera de procesos complejos del paciente en la...
Humanización en la gestión enfermera de procesos complejos del paciente en la...Humanización en la gestión enfermera de procesos complejos del paciente en la...
Humanización en la gestión enfermera de procesos complejos del paciente en la...


Fractura de calcaneo

  • 1. Fractura de calcáneo Pg TO Marlon Miller Neira P
  • 2. EPIDEMIOLOGIA • 2 % de todas las fracturas • Se fractura con mas frecuencia en el tarso • Fractura intraa rticulares 60% a al 75% • 10 % son abiertas.
  • 3. ANATOMIA • Tienes 6 carillas articulares • La mitad anterior 3 carillas -> Astrágalo • Carilla posterior mas grande • Carilla media en la Zona anteromedial sobre el sutentaculo • Surco del interóseo -> carilla media y posterior • Sustentáculo soporta el cuello del astrágalo
  • 5. Anatomía Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 6. Cara lateral Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 7. Cara medial Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 8. MECANISMO DE LESION CARGA AXIAL • Mayoría fractura intraarticulares • Astrágalo impacta • Accidente de transito al frenar • Caida de 50 cm * FUERZAS DE TORSION • Asociada a extra articulares • Apófisis anterior , medial o sustentáculo • En DM frcturas tuberosidad. Fracturas articulares recientes del calcáneo. M. Goldzak
  • 9. Lesiones asociadas • 50 % de fx calcáneo esta asociada a otras fracturas • 10% fractura de columna • 25% miembro inferiores • 5 al 10% calcáneo bilateral Mac Rae , Fractura de calcáneo. cap. 39
  • 10. Estudios de imagen • Angulo de Gissane 105º a 135º • Angulo de Bôhler 20º a 40º
  • 11. Tomografía • Cortes 3- 5 mm • Coronales : mejor carilla articular posterior, el sustentaculo, t peroneos, TFH • Axial : articulación calcaneo cuboidea . Prt anteroinferior carilla posterior y sustentáculo
  • 13. Proyeccion de Broden Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 14. Fracturas extratalámicas • El 25% de los casos • Fractura de la apófisis mayor (proceso lateral o • fractura con inclusión de la articulación calcaneocuboidea) • Fractura del cuerpo • Fractura del sustentáculo astragalino • Fractura de la tuberosidad mayor «pico de pato»
  • 15. • El borde postero lateral del astragalo divide al calcaneo • Linea de fx es anterolateral • La fx se extiende plantar medial a dorsal lateral-> sustentacular y tuberositario Essex Lopresti Línea primaria Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 16. Mac Rae , Fractura de calcáneo. cap. 39
  • 17. • Continua la fuerza de compresión • Se produce una conminución • Fragmento lateral independiente • Fractura de lengua • Fractura por depresion articular • Carga persiste se produce un deslizamiento medialdel sustentaculo . Essex Lopresti – Línea secundaria Coughlin, Mann . Pie y tobillo, Cap 38 Fracturasde calcáneo. Marban
  • 18. Mac Rae , Fractura de calcáneo. cap. 39
  • 19. Clinica • Dolor • Equimosis alrededor del talón arco plantar Brunet • Hematoma en el centro de la planta del pie, o hematoma numular de Mondor • Flictenas • Síndrome compartimental en el 10%
  • 20.
  • 21.

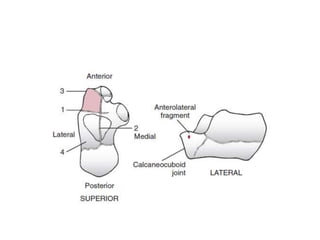

  • 22. Clasificación • Sander • Tomografica • Car Post 3 líneas de Fx Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 23. Medial para la fractura vertical (A),trazo central para la fractura mixta (B) y trazo lateral para la fractura horizontal (C).
  • 25. • Tipo I • Ninguna fractura desplazada
  • 26. • Tipo II • Fx en 2 fragmentos
  • 27. • Tipo III • Fractura en 3 fragmentos • Fragmento central deprimido
  • 28. • Tipo IV • Fx en 4 fragmentos • Muy conminutas.
  • 29. Objetivos de tratamiento Qx • Restaurar congruencia de la carilla articular posterior • Restaurar la altura del calcáneo (Angulo de Bóhler) • Reducir la anchura del calcáneo • Descomprimir el espacio subperoneal • Realinear la tuberosidad posterior a valgo • Reducir la articulación calcaneocuboide
  • 30. Tratamiento AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
  • 31. Conservador • Con mínima participación articular. • Con el mantenimiento adecuado de la anatomía del talón. • Con contraindicaciones médicas a la atención quirúrgica. • Menos de 2 mm de desplazamiento de la superficie articular. No hay mal alineación en varo o valgo de la parte posterior del pie AO Surgery Foundation Joseph Schatzker, Richard Buckley, Andrew Sands
  • 32. Tratamiento quirúrgico • Afectación carilla posterior • 25% de la Art calcáneo cuboidea • Fracturas Abiertas • Fracturas desplazadas de la tuberosidad. • Signo del pliegue • Cirugía antes de las 3 semanas
  • 33. RIF - Fijación de placa y tornillo. Indicaciones • Mala posición y forma del talón. Afectación articular desplazada. No existen contraindicaciones médicas para el cuidado quirúrgico. Fracturas abiertas Pacientes conformes <60 años Pacientes sin comorbilidades médicas o comorbilidades individuales controladas No fumadores Contraindicaciones • Incumplimiento Afecciones médicas no controladas (diabetes) Vasculopatía Fumadores impenitentes Edad mayor de 60 Extremadamente sedentario Ventajas • Reconstrucción de la superficie articular. Reconstrucción de altura, anchura y longitud del pie. No varus No hay necesidad de calzado especializado. AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
  • 34. MIO - Fijación Clavos K y tornillo Indicaciones •Fractura intraarticular desplazada de tipo depresión articular. Individuo con malestar médico que impide la reducción total abierta Tipo de fractura simple (solo dos fragmentos) Pacientes mayores en los que la incisión ORIF grande puede tener un alto riesgo de complicaciones Contraindicaciones •Más de 3 días entre traumatismo e intervención quirúrgica. Depresión articulada tipo fractura Ventajas •La cirugía de incisión pequeña puede promover un mejor rango de movimiento en la rehabilitación temprana Menos posibilidades de complicación de la herida Oportunidad para la cirugía en pacientes médicos marginales (fumadores pesados, diabéticos) Desventajas •La reducción articular no se puede ver tan perfectamente AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
  • 35. Posición Coughlin, Mann . Pie y tobillo, Cap 38 Fractura de calcaneo. Marban
  • 36. Lateral extendida AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
  • 37. Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 38. • Remover el hematoma fracturarlo
  • 39. AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands
  • 40. Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 42.
  • 43. Mac Rae , Fractura de calcáneo. cap. 39
  • 44. Método Eastwood • Separa el frag supero lateral • Desimpacta pared medial • Reduce la tuberosidad.
  • 46.
  • 47. Coughlin, Mann . Pie y tobillo, Cap 38 Fractura de calcáneo. Marban
  • 48. Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 49.
  • 50.
  • 51.
  • 52.
  • 53. Complicaciones • Mal union  Perdida de altura  Ensanchamiento  Dolor cronico  Incongruencia articular subtalar  Bloqueo a la flexión del tobillo Coughlin, Mann . Pie y tobillo, Cap 38 Fracturas de calcaneo. Marban
  • 54.
  • 55. • Complicación en las heridas 10 - 25%  Fumadores ,Fx abiertas ,DM • Sind compartimental 10% • Impacto lateral irritación de peronea • Artrosis sub astragalina o calcaneo cuboidea • Lesión del sural 15% • Sin Dolor regional Complejo AO Surgery Fundation Joseph Schatzker, Richard Buckley, Andrew Sands

Notas del editor

  1. Surco forma parte del seno tarso con el surco del astragalo
