Taller prácAco de
ElectrocardiograGa 2016
Dr. Alejandro Paredes C.
Cardiólogo
Residente de Electrofisiología y Arritmología
Hospital Clínico Pon:ficia Universidad Católica de Chile

3. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

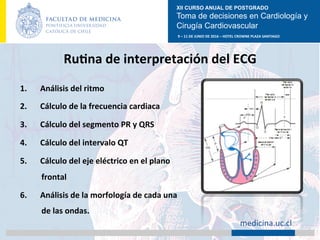

RuAna de interpretación del ECG
1. Análisis del ritmo
2. Cálculo de la frecuencia cardiaca
3. Cálculo del segmento PR y QRS
4. Cálculo del intervalo QT
5. Cálculo del eje eléctrico en el plano
frontal
6. Análisis de la morfología de cada una
de las ondas.

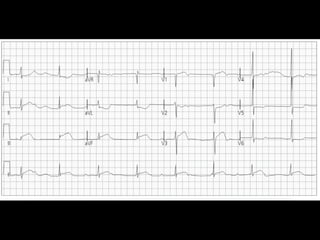

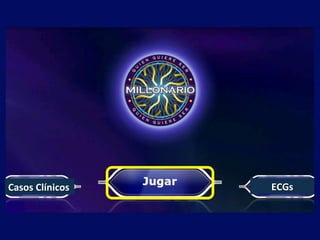

8. Casos Clínicos ECGs

9. Casos Clínicos ECGs

11. Tronco coronario izq.
A. circunfleja
ADA proximal
A. Coronaria derecha

12. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

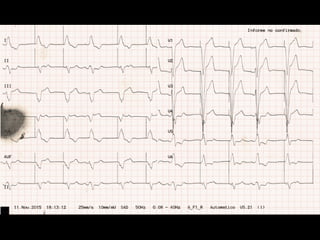

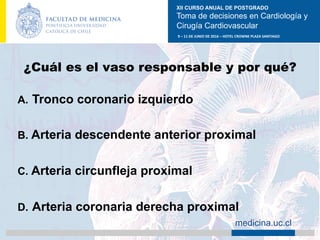

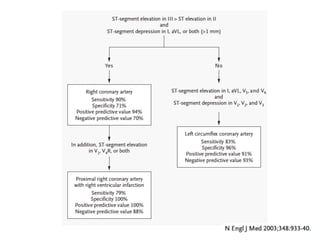

¿Cuál es el vaso responsable y por qué?
A. Tronco coronario izquierdo
B. Arteria descendente anterior proximal
C. Arteria circunfleja proximal
D. Arteria coronaria derecha proximal

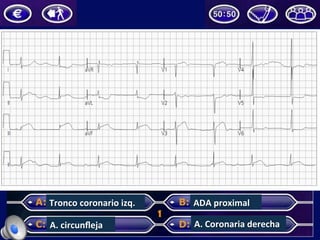

13. Tronco coronario izq.
A. circunfleja
ADA proximal
A. Coronaria derecha

14. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

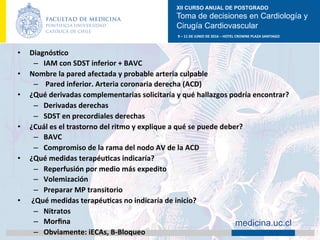

• DiagnósAco
– IAM con SDST inferior + BAVC
• Nombre la pared afectada y probable arteria culpable

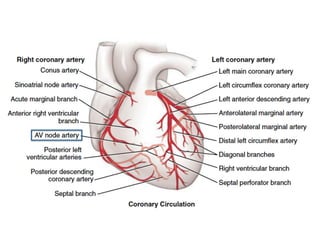

– Pared inferior. Arteria coronaria derecha (ACD)
• ¿Qué derivadas complementarias solicitaría y qué hallazgos podría encontrar?
– Derivadas derechas
– SDST en precordiales derechas
• ¿Cuál es el trastorno del ritmo y explique a qué se puede deber?
– BAVC
– Compromiso de la rama del nodo AV de la ACD
• ¿Qué medidas terapéuAcas indicaría?
– Reperfusión por medio más expedito
– Volemización
– Preparar MP transitorio
• ¿Qué medidas terapéuAcas no indicaría de inicio?
– Nitratos
– Morfina
– Obviamente: iECAs, B-Bloqueo

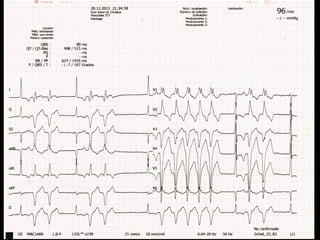

18. Miocardiopaja hipertrófica
Enfermedad de Chagas
Displasia arritmogénica del VD
Amiloidosis

19. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

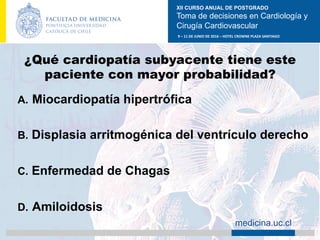

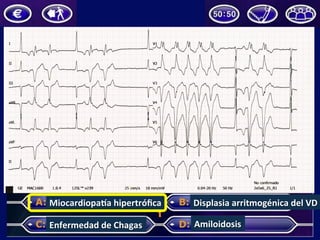

¿Qué cardiopatía subyacente tiene este
paciente con mayor probabilidad?
A. Miocardiopatía hipertrófica
B. Displasia arritmogénica del ventrículo derecho
C. Enfermedad de Chagas
D. Amiloidosis

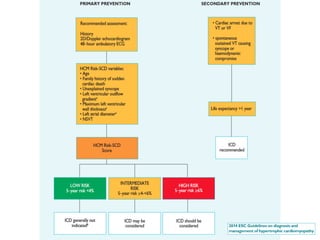

20. Miocardiopaja hipertrófica
Enfermedad de Chagas
Displasia arritmogénica del VD
Amiloidosis

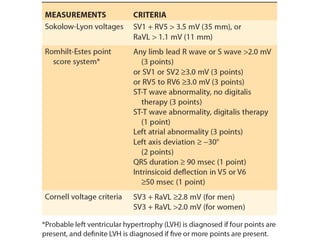

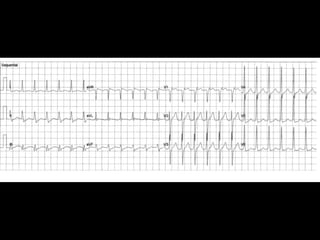

24. Taquicardia sinusal
TRAV
TRNAV
AC x FA

25. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

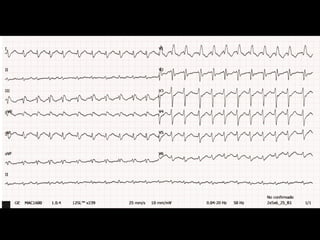

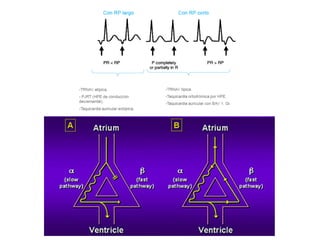

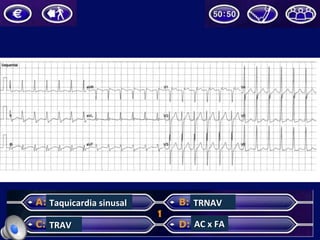

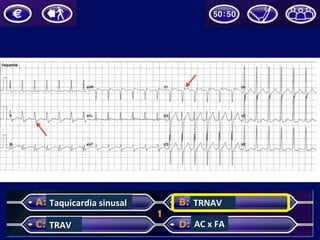

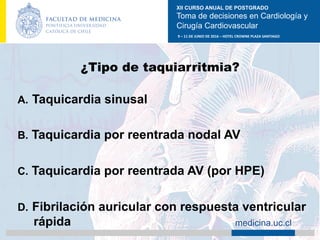

¿Tipo de taquiarritmia?
A. Taquicardia sinusal
B. Taquicardia por reentrada nodal AV
C. Taquicardia por reentrada AV (por HPE)
D. Fibrilación auricular con respuesta ventricular
rápida

26. Taquicardia sinusal
TRAV
TRNAV
AC x FA

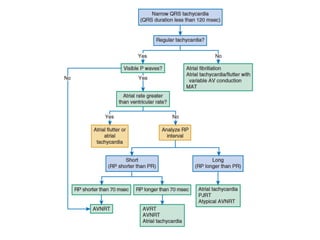

27. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones e Cardiología y
Cirugía Cardiovascular

28. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones e Cardiología y
Cirugía Cardiovascular

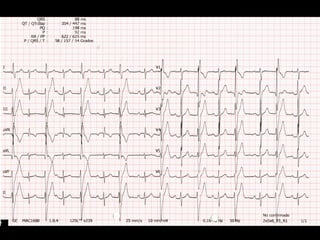

30. TSVD
Fascículo anterior izquierdo
TSVI
Fascículo posterior izquierdo

31. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

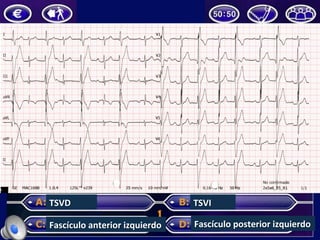

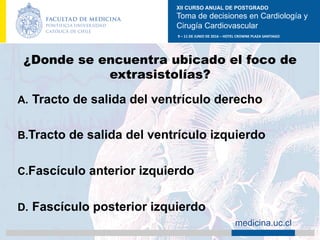

¿Donde se encuentra ubicado el foco de
extrasistolías?
A. Tracto de salida del ventrículo derecho
B. Tracto de salida del ventrículo izquierdo
C. Fascículo anterior izquierdo
D. Fascículo posterior izquierdo

32. TSVD
Fascículo anterior izquierdo
TSVI
Fascículo posterior izquierdo

34. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

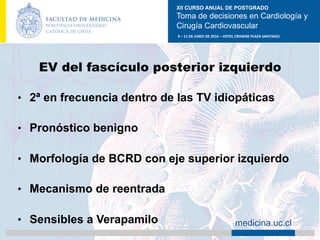

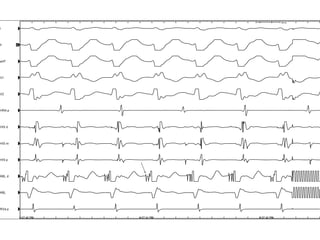

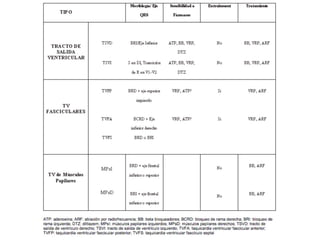

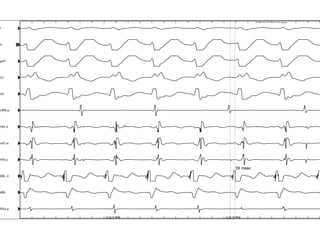

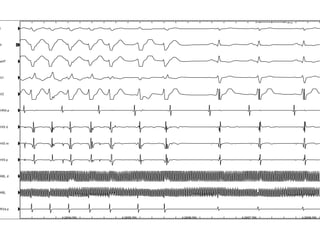

EV del fascículo posterior izquierdo
• 2ª en frecuencia dentro de las TV idiopáticas
• Pronóstico benigno
• Morfología de BCRD con eje superior izquierdo
• Mecanismo de reentrada
• Sensibles a Verapamilo

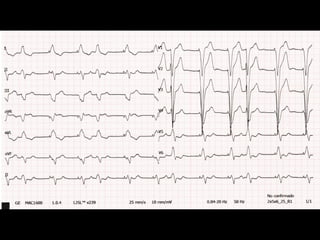

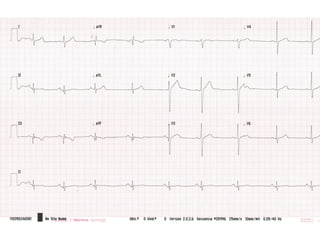

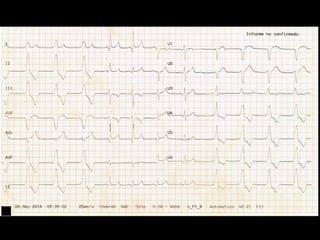

44. RS con aberrancia RIVA
Ritmo auricular ectópico Ritmo de la unión

45. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

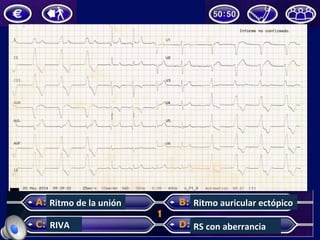

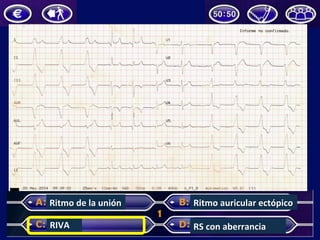

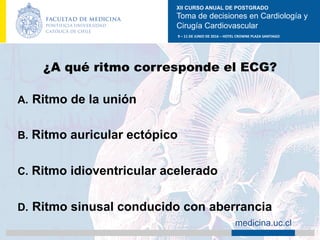

¿A qué ritmo corresponde el ECG?
A. Ritmo de la unión
B. Ritmo auricular ectópico
C. Ritmo idioventricular acelerado
D. Ritmo sinusal conducido con aberrancia

46. RS con aberrancia RIVA
Ritmo auricular ectópico Ritmo de la unión

47. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

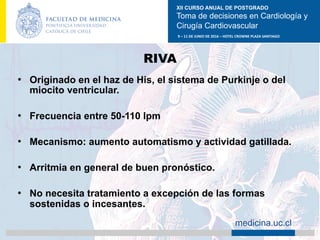

RIVA
• Originado en el haz de His, el sistema de Purkinje o del
miocito ventricular.
• Frecuencia entre 50-110 lpm
• Mecanismo: aumento automatismo y actividad gatillada.
• Arritmia en general de buen pronóstico.
• No necesita tratamiento a excepción de las formas
sostenidas o incesantes.

49. Intoxicación por OH
Hipotermia
Sobredosis de BZD
Desnutrición extrema

50. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

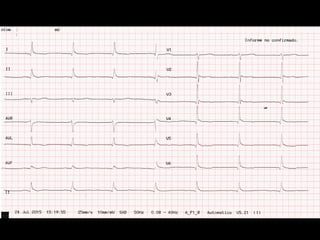

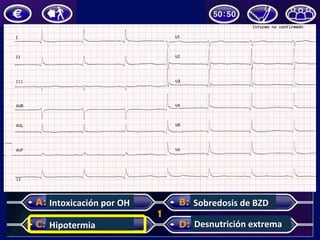

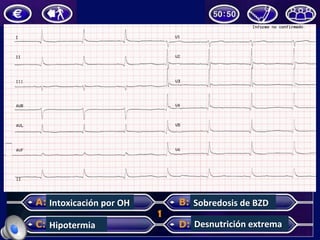

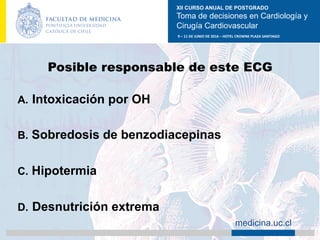

Posible responsable de este ECG
A. Intoxicación por OH
B. Sobredosis de benzodiacepinas
C. Hipotermia
D. Desnutrición extrema

51. Intoxicación por OH
Hipotermia
Sobredosis de BZD
Desnutrición extrema

52. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

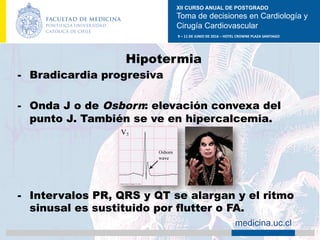

Hipotermia
- Bradicardia progresiva
- Onda J o de Osborn: elevación convexa del
punto J. También se ve en hipercalcemia.
- Intervalos PR, QRS y QT se alargan y el ritmo
sinusal es sustituido por flutter o FA.

54. Test de esfuerzo
MIBI Dipiridamol
CoronariograGa
AngioTAC coronario

55. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

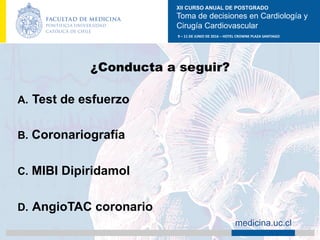

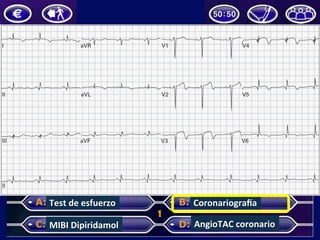

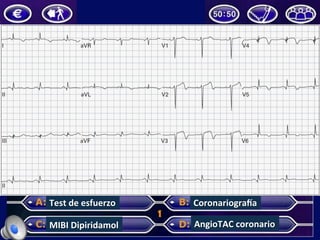

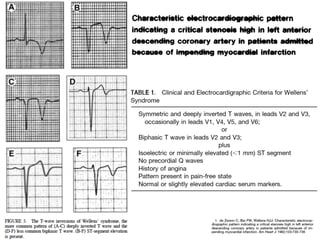

¿Conducta a seguir?
A. Test de esfuerzo
B. Coronariografía
C. MIBI Dipiridamol
D. AngioTAC coronario

56. Test de esfuerzo
MIBI Dipiridamol
CoronariograGa
AngioTAC coronario

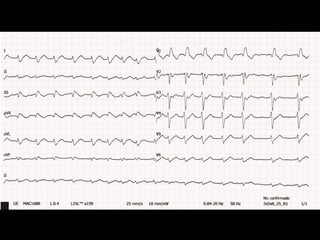

61. Amiodarona
Digoxina
Carvedilol
Propafenona

62. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

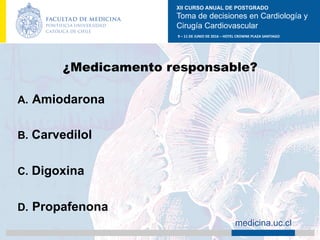

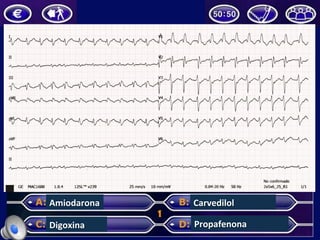

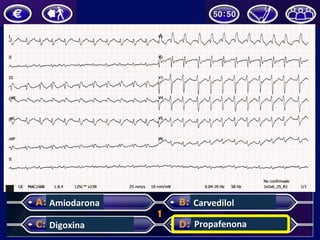

¿Medicamento responsable?
A. Amiodarona
B. Carvedilol
C. Digoxina
D. Propafenona

63. Amiodarona
Digoxina
Carvedilol
Propafenona

64. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

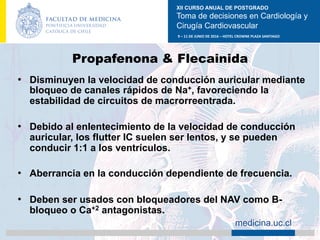

Propafenona & Flecainida
• Disminuyen la velocidad de conducción auricular mediante
bloqueo de canales rápidos de Na+, favoreciendo la
estabilidad de circuitos de macrorreentrada.
• Debido al enlentecimiento de la velocidad de conducción
auricular, los flutter IC suelen ser lentos, y se pueden
conducir 1:1 a los ventrículos.
• Aberrancia en la conducción dependiente de frecuencia.
• Deben ser usados con bloqueadores del NAV como B-
bloqueo o Ca+2 antagonistas.

65. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

67. Llamar al 911
Llamar a los EFs
Llamar al Dr.House
Ninguna de las anteriores

68. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

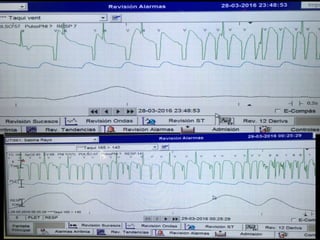

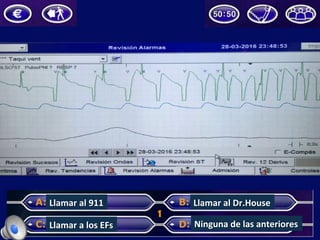

¿Qué hacemos y por qué?
A. Call 911!
B. Dr. House
C. Electrofisiólogos
D. Ninguna de las anteriores

69. Llamar al 911
Llamar a los EFs
Llamar al Dr.House
Ninguna de las anteriores

70. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

71. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl

72. XII CURSO ANUAL DE POSTGRADO
Toma de decisiones en Cardiología y
Cirugía Cardiovascular
9 – 11 DE JUNIO DE 2016 – HOTEL CROWNE PLAZA SANTIAGO
medicina.uc.cl
Taller prácAco de
ElectrocardiograGa 2016
Dr. Alejandro Paredes C.
Cardiólogo Electrofisiólogo
Hospital Clínico Pon:ficia Universidad Católica de Chile
