3. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
El manejo clínico de un paciente con “sospecha” de
bronquiectasias incluye:
Diagnostico preciso de las bronquiectasias
Identificación de causa, si es posible
Severidad y distribución de la enfermedad
Inicio de tratamiento específico
Monitorización de efectos del tratamiento.
Hansell DM. Bronchiectasis. Radiol Clin North Am 1998;36:107-128.
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 2002;40:1-19.
4. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Dilatación irreversible, anormal de la
vía aérea periférica
Idiopática o subyacente: los
hallazgos histopatológicos son
similares
Infiltrado de células mononucleares
neutrofilos y linfocitos T en las
paredes de los bronquios,
La expectoración contiene
concentraciones elevadas de
elastasa y de interleucina-8, factor
de necrosis tumoral alfa y
prostanoides.
Barker AF. Bronchiectasis. N Engl J Med; Vol. 346, May 2002 1383-1393
5. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Inflamación crónica con destrucción de
elastina de la pared bronquial
Adelgazamiento y broncomalacia
Hipertrofia de los componentes musculares
Bronquiectasias severas hay reemplazo del
epitelio ciliado por de tipo escamoso o
columnar
6. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Secundario a la inflamación crónica hay
neovascularización lo que condiciona
hemoptisis (50% pacientes)
Síntoma mas común. Tos productiva
7. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
OBSTRUCCION
DE LA VÍA INFECCIONES
AEREA
FIBROSIS
PERIBRONQUIAL
8. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Menos del 40% de
los casos, hay
causa establecida
de bronquiectasias
Infecciones
recurrentes o
crónicas son la
causa mas común
Imagen con permiso del autor:
Motta-Ramírez GA et al. Neumología y Radiología: Sinergia y/o anergia.
Anales de Radiología México 2008;1:27-40
12. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
BRONCOGRAFIA
RADIOGRAFÍA DE TORAX
ELECCIÓN DE TC ALTA
LA MODALIDAD RESOLUCION
(TCAR)
DIAGNÓSTICA
TÉCNICAS DE IMAGEN
13. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Clasificación de Reid.
Cilíndricas: dilatación uniforme del
árbol bronquial
Varicosas: estenosis locales
sobrepuestas a bronquiectasias
cilíndricas
Saculares o quísticas: dilatación
progresiva de la vía aérea dando la
apariencia en forma de “balón”
14. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
14 pacientes con TC AR, con Diagnóstico de
bronquiectasias, 9 radiografías de tórax
fueron normales
Grenier y cols., sensibilidad 96%,
especificidad 93% de la TC AR vs. 60%
broncoscopia.
Young y cols., sensibilidad 98%, especificidad
99% comparada con la broncografía
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
15. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Gudbjerg encontró 7.1% radiografías
normales en casos comprobados de
bronquiectasias por broncoscopia
Currie y cols., 27 pacientes, la radiografía de
tórax estaba “alterada” en solo 50% de los
casos de bronquiectasias demostradas por
broncografía.
16. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
MATHIESON Y COLS…
93% PRECISION TCAR, 73% RX TORAX
GRENIER Y COLS..ANALISIS BAYESIANOS,
EN DX ENF PULM DIFUSA: CLINICA…27%,
AGREGA RX TORAX 53%, TCAR 61%.
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128,
1998
McGuinness G, Naidich D. CT of airways disease and
bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
17. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Radiografía tórax
Opacidades lineales paralelas (“en vías de tranvía”)
paredes bronquiales engrosadas…. Lobulos inferiores… PA
Opacidades tubulares ovoideas (“dedo de guante”)
bronquios rellenos de moco
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
19. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Radiografía tórax
Opacidades anulares o espacios quisticos a veces con niveles
hidroaereos, localizados y que rara vez se asocian con
destrucción total de un pulmón
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
21. Bronquiectasias
Radiografía tórax
Apiñamiento de las líneas vasculares pulmonares , que
indica pérdida de volumen (atelectasia) secundaria a
obstrucción mucosa de los bronquios periféricos.
Oligohemia debido a la reducción de la perfusión arterial
pulmonar (enfermedad grave).
Signos de hiperinsuflacion compensatoria del pulmón
restante.
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
23. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
TC AR
MEJORAR LA RESOLUCION ESPACIAL
COLIMACION 1 a 1.5mm ….MEJOR
VISUALIZACION DE ESTRUCTURAS
PEQUEÑAS TALES COMO SEPTOS
INTERLOBARES Y PAREDES BRONQUIALES
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
24. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
ALGORITMO DE RECONSTRUCCION DE ALTA
RESOLUCION ESPACIAL, DEFINE Y AGUDIZA LAS
IMÁGENES PULMONARES
CAMPO DE VENTANA, AJUSTADO A TAMAÑO
PULMONAR
KILOVOLTS y MILIAMPERS
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
25. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
INCREMENTO EN kVp DISMINUYE EL RUIDO DE LA
IMAGEN.
120 A 140 kVp
200 A 300 mAs
NIVEL DE VENTANA Y ANCHO DE VENTANA
NIVEL DE VENTANA -600 A -700 UH
ANCHO DE VENTANA 1000 A 1500 UH
TIEMPO CORTO DE EXPOSICION (< 1 seg)
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002

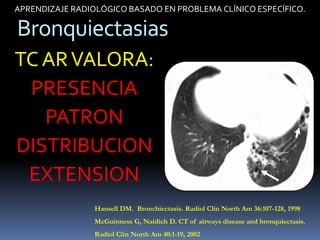

26. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
TC AR VALORA:
PRESENCIA
PATRON
DISTRIBUCION
EXTENSION
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
27. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Tomografía Computada de Alta Resolución
(TC AR)
UTIL PARA VALORAR LA PRESENCIA o NO
DE ENFERMEDADES EN EL GRUPO DE
RADIOGRAFIAS DE TORAX NORMALES O
EQUIVOCAS
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis.
Radiol Clin North Am 40:1-19, 2002
28. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
TC AR
GOLD STANDAR
Hansell DM. Bronchiectasis. Radiol Clin North Am 36:107-128, 1998
McGuinness G, Naidich D. CT of airways disease and bronquiectasis. Radiol Clin North Am 40:1-19, 2002
Barker AF. Bronchiectasis. N Engl J Med; Vol. 346, May 2002 1383-1393
Van der Bruggen-Bogaarts et al Screening for Bronchiectasis. A comparative study between chest
radiográphy and high resolution CT. CHEST 109;608-611: 1996
29. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Clasificación de Reid
Cilíndricas: dilatación uniforme del árbol bronquial
30. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Clasificación de Reid
Varicosas: estenosis
locales sobrepuestas
a bronquiectasias
cilíndricas
31. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Clasificación de Reid
Saculares o quísticas:
dilatación progresiva de
la vía aérea dando la
apariencia en forma de
“balón”
32. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
CT DIAGNOSTICO
No estandarizado medición de diámetros bronquiales
Son utilizados criterios visuales.
Errores en caso de vasoconstricción, hipertensión
pulmonar, asma
33. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Lynch y cols., 59% de voluntarios sanos presentaron
al menos un bronquio con diámetro mayor que el de
la arteria pulmonar acompañante.
Estudio 1 600 mts. sobre el nivel del mar (Denver)
Kim y cols., 53% dilatación de un bronquio en mayor
altitud vs. 12.5% a nivel del mar. (nivel de ventana -
450 UH)
34. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Nivel de ventana de -700 UH, 12% de los que
vivían en altitudes y ninguno de los que vivían
al nivel del mar tuvieron relaciones bronco
arteriales iguales o mayores a 1.
Importante nivel de ventana para valoración
diámetros bronquiales y arteriales.
35. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
SIGNO PRINCIPAL TC
DILATACION DE LOS BRONQUIOS CON O SIN
ENGROSAMIENTO DE LA PARED BRONQUIAL
37. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
RELACION ENTRE EL RADIO DEL DIÁMETRO
INTERNO DE LUMEN INTERNO BRONQUIAL Y EL
DIÁMETRO DE LA ARTERIA PULMONAR
0.62 + 0.13
UTIL PARA DETERMINAR DILATACION DEL
BRONQUIO
38. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Hallazgos tomográficos
Mayor diámetro bronquial interno que el de la
arteria pulmonar
39. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Hallazgos tomográficos
Falta de ahusamiento bronquial definido
como un bronquio que tiene el mismo
diámetro que el bronquio en el que se
origina a lo largo de una distancia mayor de
2 cms.
40. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Hallazgos tomográficos
Visualización de bronquios a menos de 1 cm.
de la pleura costal
41. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Racimos quisticos o saculares con presencia de
infiltrado periférico

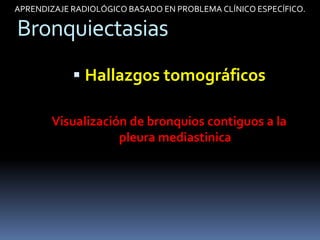

42. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Hallazgos tomográficos
Visualización de bronquios contiguos a la
pleura mediastinica
43. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias cilíndricas
Radios bronquiolo arterial mayor de 1 en 95%
pacientes
Son las mas comunes
Asociadas a infecciones
Signo del “anillo de sello”
Signo de “vías de tranvía”
Dilatación uniforme del lumen de la vía aérea
44.
45. Sibtain NA et al.
Interlobular septal thickening in idiopathic bronchiectasis: A thin section CT study of 94 patients.
Radiology 2005; 237:1091–1096
46. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias quísticas
Espacios quisticos grandes
“cadena o racimos de quistes”
Habitualmente paredes bronquiales
engrosadas
Pueden tener secreciones o liquido y
muestran nivel liquido-aire
47.
48.
49. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Infecciosas
Bacteria (pseodomonas, hameophilus)
Mycobacterium tuberculosis
Aspergillus species
Virus (adenovirus, influenza, VIH)
50. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Congénitas
Disquinesia ciliar primaria
Deficiencia de Alfa 1 antitripsina
Fibrosis quistica
Traqueobroncomegalia (sindrome de Mounier-
Kuhn
Deficiencia cartilaginosa (síndrome Williams-
Campbell)
Secuestro pulmonar
Síndrome de Marfan
51. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Inmunodeficiencia
Primaria (hipogamaglobulinemia)
Secundaria (cáncer, quimioterapia o
modulacion inmune posttransplante)
52. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Secuela de aspiración o
aspiración de tóxicos
Clorine
Heroína
Cuerpo extraño
53. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Femenino, 57 años, con sintomatología respiratoria de larga evolución con agudización del cuadro
hace 15 días, con tos productiva, lo que condiciona la indicación de estudio de telerradiografía de
tórax como método de escrutinio, donde se demuestra (ampliación ) afección multifocal con
lesiones pulmonares basales izquierdas, y en diferentes etapas; algunas de ellas con nivel hidroaéreo
sugerente de proceso inflamatorio agudo sobreagregado.
54. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Condiciones reumáticas
Artritis reumatoide
LES
Síndrome de Sjogren
policondritis
55. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
otros
Enfermedad inflamatoria intestinal (colitis
ulcerativa cronica, enf. Crohn)
Síndrome de Young (diquinesia diliar
secundaria)
Síndrome de uñas amarillas (uñas amarillas y
linfedema)
56. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Paciente con antecedente de Ca de mama derecho, tratado con radioterapia, que en estudio de
seguimiento se delimitan imágenes (zoom) basales pulmonares derechas, que corresponden a
dilatación del árbol bronquial, de morfología sacular, sin afección inflamatoria aguda sobreagregada.
57. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Tos y expectoración crónica
Esputo mucoide, mucopurulento, o viscoso
Estrias de sangra o hemoptisis franca
Disnea 75% pacientes
Dolor pleurítico 50% (distensión periférica de la vía
aérea o neumonitis distal adyacente a la pleura
visceral
Exploración física
Crepitaciones 70%
Dificultad respiratoria 34%
Ronquera 44%
58. 57 años, ♀, imagen anular
radiolucente
en corte transversal adyacente a
bronquio principal.
TC con ventana pulmonar en
distintos cortes, donde se observa
área radiolucente, anular, adyacente
a imagen redondeada con densidad
de tejidos blandos.
IMPRESION:
BRONQUIECTASIAS.
Vía aérea que no se adelgaza hacia la periferia
61. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Hallazgos
inespecíficos:
Consolidación o infiltración de un lóbulo con dilatación de la vía aérea
Engrosamiento de las paredes bronquiales
Tapones de moco
Nódulos linfáticos aumentados de tamaño
Reducción de márgenes vasculares, similar al enfisema.
62. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Hallazgos
inespecíficos:
Consolidación o infiltración de un lóbulo con dilatación de la vía aérea
Engrosamiento de las paredes bronquiales
Tapones de moco
Nódulos linfáticos aumentados de tamaño
Reducción de márgenes vasculares, similar al enfisema.
63. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Sitio mas frecuente
de afección,
Lóbulos inferiores
64. APRENDIZAJE RADIOLÓGICO BASADO EN PROBLEMA CLÍNICO ESPECÍFICO.
Bronquiectasias
Sólo se diagnostican un tercio de bronquiectasias
Enfermedad que se da en un 50 por ciento de
casos de EPOC grave y cuyo riesgo de mortalidad
es tres veces mayor
Al identificar bronquiectasias,
el riesgo de muerte se triplica.
