1. SARA MÁRQUEZ BATALLA
RESIDENTE DE RADIODIAGNÓSTICO
HOSPITAL CLÍNICO DE SALAMANCA

2. Intersticio axial
Peribroncovascular
Intersticio periférico
Subpleurales
Intralobulillar
Alrededor de los alveolos

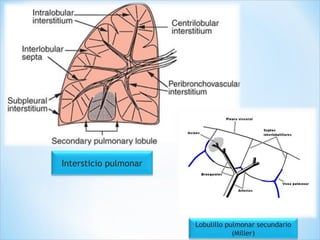

3. Lobulillo pulmonar secundario
(Miller)
Intersticio pulmonar

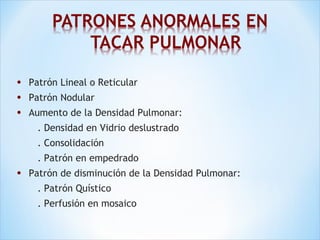

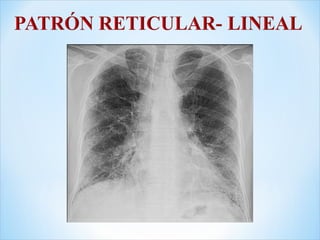

4. • Patrón Lineal o Reticular
• Patrón Nodular
• Aumento de la Densidad Pulmonar:
. Densidad en Vidrio deslustrado
. Consolidación
. Patrón en empedrado
• Patrón de disminución de la Densidad Pulmonar:
. Patrón Quístico
. Perfusión en mosaico

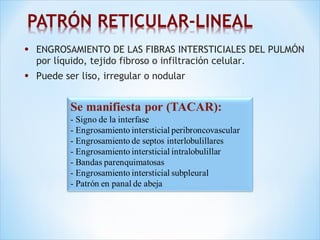

6. • ENGROSAMIENTO DE LAS FIBRAS INTERSTICIALES DEL PULMÓN
por líquido, tejido fibroso o infiltración celular.
• Puede ser liso, irregular o nodular

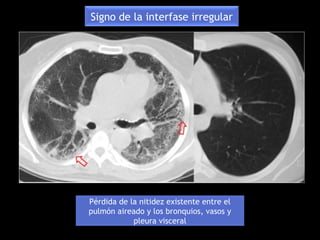

7. Pérdida de la nitidez existente entre el
pulmón aireado y los bronquios, vasos y
pleura visceral
Signo de la interfase irregular

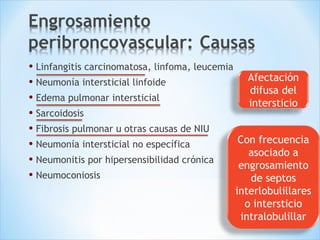

8. • Linfangitis carcinomatosa, linfoma, leucemia
• Neumonía intersticial linfoide
• Edema pulmonar intersticial
• Sarcoidosis
• Fibrosis pulmonar u otras causas de NIU
• Neumonía intersticial no específica
• Neumonitis por hipersensibilidad crónica
• Neumoconiosis
Afectación
difusa del
intersticio
Con frecuencia
asociado a
engrosamiento
de septos
interlobulillares
o intersticio
intralobulillar

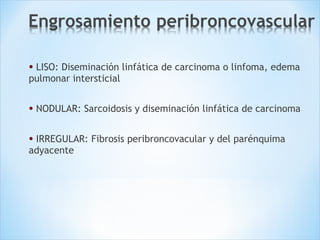

9. • LISO: Diseminación linfática de carcinoma o linfoma, edema
pulmonar intersticial
• NODULAR: Sarcoidosis y diseminación linfática de carcinoma
• IRREGULAR: Fibrosis peribroncovacular y del parénquima
adyacente

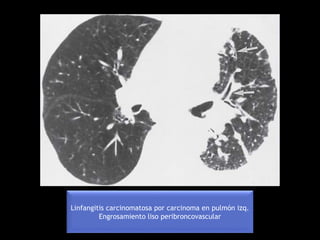

10. Linfangitis carcinomatosa por carcinoma en pulmón izq.
Engrosamiento liso peribroncovascular

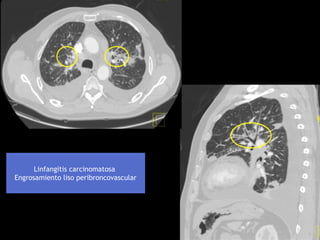

11. Linfangitis carcinomatosa
Engrosamiento liso peribroncovascular

12. Sarcoidosis
Engrosamiento del intersticio
peribroncovascular nodular

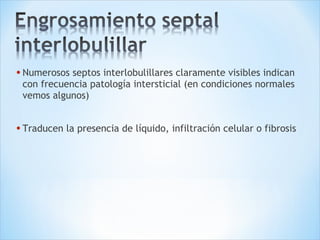

13. • Numerosos septos interlobulillares claramente visibles indican
con frecuencia patología intersticial (en condiciones normales
vemos algunos)
• Traducen la presencia de líquido, infiltración celular o fibrosis

14. DD del “Crazy-Paving
si vidrio deslustrado
asociado

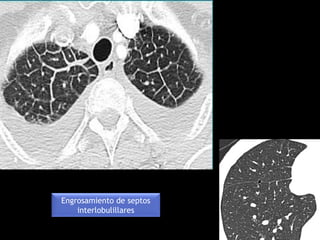

15. Engrosamiento de septos
interlobulillares

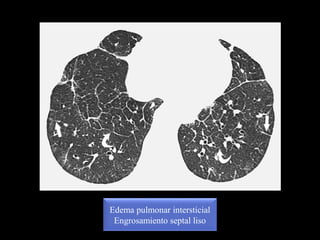

16. Edema pulmonar intersticial
Engrosamiento septal liso

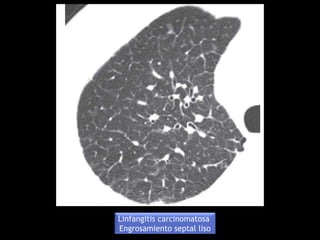

17. Linfangitis carcinomatosa
Engrosamiento septal liso

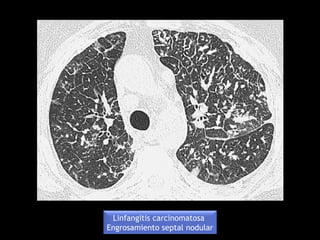

18. Linfangitis carcinomatosa
Engrosamiento septal nodular

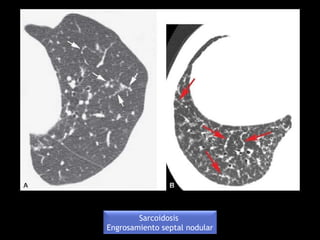

19. Sarcoidosis
Engrosamiento septal nodular

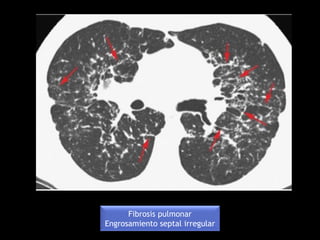

20. Fibrosis pulmonar
Engrosamiento septal irregular

21. Engrosamiento
intersticial intralobulillar
Frecuente en
fibrosis pulmonar
Frecuente en
fibrosis pulmonar

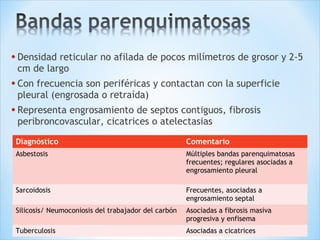

22. • Densidad reticular no afilada de pocos milímetros de grosor y 2-5
cm de largo
• Con frecuencia son periféricas y contactan con la superficie
pleural (engrosada o retraída)
• Representa engrosamiento de septos contiguos, fibrosis
peribroncovascular, cicatrices o atelectasias
Diagnóstico Comentario
Asbestosis Múltiples bandas parenquimatosas
frecuentes; regulares asociadas a
engrosamiento pleural
Sarcoidosis Frecuentes, asociadas a
engrosamiento septal
Silicosis/ Neumoconiosis del trabajador del carbón Asociadas a fibrosis masiva
progresiva y enfisema
Tuberculosis Asociadas a cicatrices

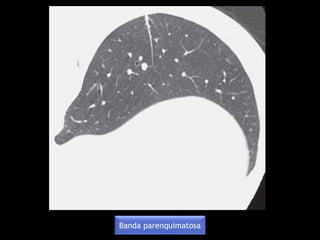

23. Banda parenquimatosa

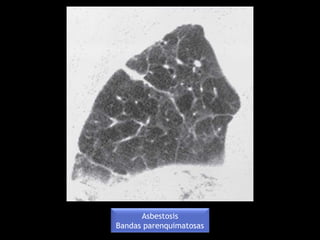

24. Asbestosis
Bandas parenquimatosas

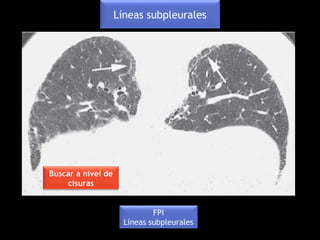

25. FPI
Líneas subpleurales
Buscar a nivel de
cisuras
Líneas subpleurales

26. Probable NINE
(esclerodermia)
Línea subpleural

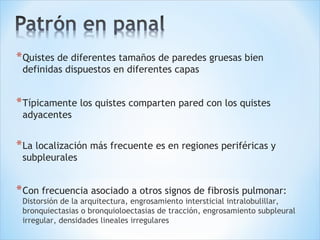

27. *Quistes de diferentes tamaños de paredes gruesas bien
definidas dispuestos en diferentes capas
*Típicamente los quistes comparten pared con los quistes
adyacentes
*La localización más frecuente es en regiones periféricas y
subpleurales
*Con frecuencia asociado a otros signos de fibrosis pulmonar:
Distorsión de la arquitectura, engrosamiento intersticial intralobulillar,
bronquiectasias o bronquioloectasias de tracción, engrosamiento subpleural
irregular, densidades lineales irregulares

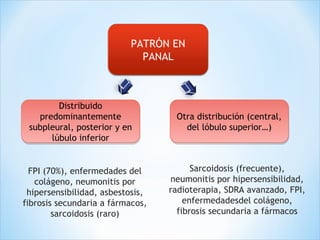

28. PATRÓN EN
PANAL
Distribuido
predominantemente
subpleural, posterior y en
lúbulo inferior
Distribuido
predominantemente
subpleural, posterior y en
lúbulo inferior
Otra distribución (central,
del lóbulo superior…)
Otra distribución (central,
del lóbulo superior…)
FPI (70%), enfermedades del
colágeno, neumonitis por
hipersensibilidad, asbestosis,
fibrosis secundaria a fármacos,
sarcoidosis (raro)
Sarcoidosis (frecuente),
neumonitis por hipersensibilidad,
radioterapia, SDRA avanzado, FPI,
enfermedadesdel colágeno,
fibrosis secundaria a fármacos

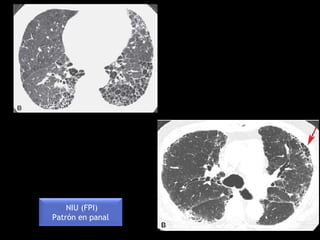

29. NIU (FPI)
Patrón en panal

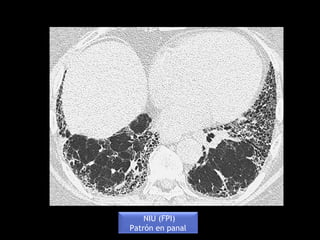

30. NIU (FPI)
Patrón en panal

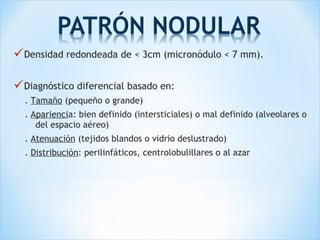

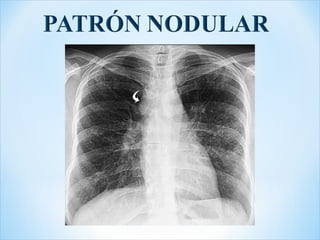

32. Densidad redondeada de < 3cm (micronódulo < 7 mm).
Diagnóstico diferencial basado en:
. Tamaño (pequeño o grande)
. Apariencia: bien definido (intersticiales) o mal definido (alveolares o
del espacio aéreo)
. Atenuación (tejidos blandos o vidrio deslustrado)
. Distribución: perilinfáticos, centrolobulillares o al azar

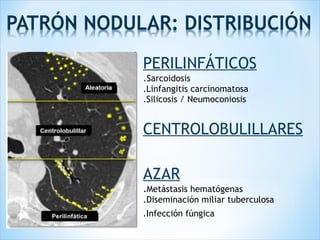

33. PERILINFÁTICOS
.Sarcoidosis
.Linfangitis carcinomatosa
.Silicosis / Neumoconiosis
CENTROLOBULILLARES
AZAR
.Metástasis hematógenas
.Diseminación miliar tuberculosa
.Infección fúngica

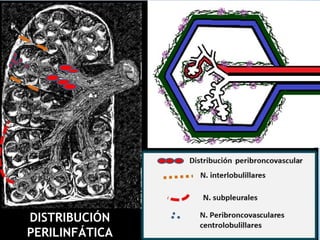

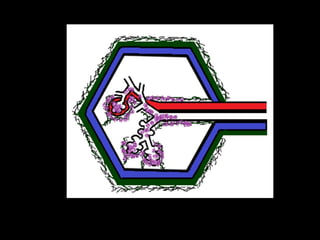

34. DISTRIBUCIÓN
PERILINFÁTICA

36. NÓDULOS
PEQUEÑOSSin nódulos
pleurales
Con nódulos
pleurales
Predominio parcheado,
subpleural,
peribroncovacular y
septal
Distribución difusa y
unifrome, sin
predilección
Patología de la vía
aérea, patología
vascular
Sarcoidosis, linfangitis
carcinomatosa,
silicosis y
neumoconiosis de los
mineros
Tuberculosis miliar,
infección por
hongos, metástasis
hematógenas
Con imagen en
“árbol en
brote”
Sin imagen en
“árbol en
brote”
Patología bronquiolar
(infección o
retención mucosa)
Patología
bronquiolar o
vascular
Diseminación endobronquial de una infección
(TBC, micobacterias no tuberculosas)
bronconeumonía, bronquiolitis infecciosa
bronquiectasias, FQ, panbronquiolitis,ABPA,
asma, tumor endobronquial
Diseminación endobronquial de una infección
(TBC, micobacterias no tuberculosas,
bronconeumonía), NHS, bronquiolitis
respiratoria, NO, histiocitosis, aspiración,tumor
endobronquial, edema pulmonar, vasculitis.

37. Nodulos perilinfáticos
Sarcoidosis

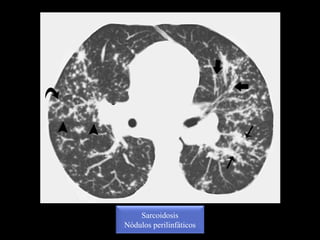

38. Sarcoidosis
Nódulos perilinfáticos

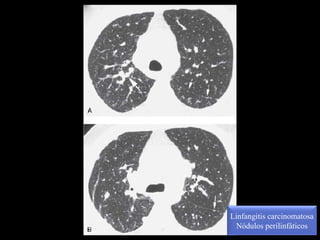

39. Linfangitis carcinomatosa
Nódulos perilinfáticos

40. Silicosis
Nódulos perilinfáticos

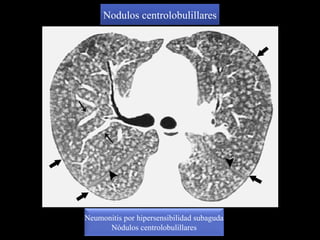

41. Neumonitis por hipersensibilidad subaguda
Nódulos centrolobulillares
Nodulos centrolobulillares

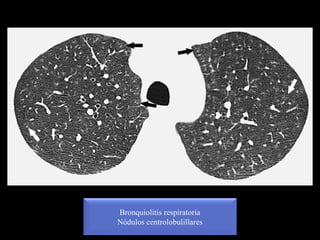

42. Bronquiolitis respiratoria
Nódulos centrolobulillares

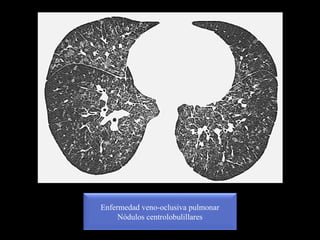

43. Enfermedad veno-oclusiva pulmonar
Nódulos centrolobulillares

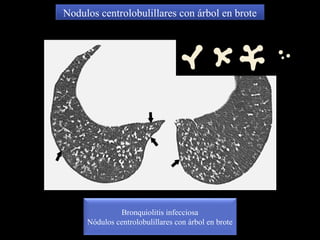

44. Nodulos centrolobulillares con árbol en brote
Bronquiolitis infecciosa
Nódulos centrolobulillares con árbol en brote

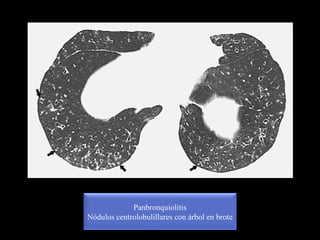

45. Panbronquiolitis
Nódulos centrolobulillares con árbol en brote

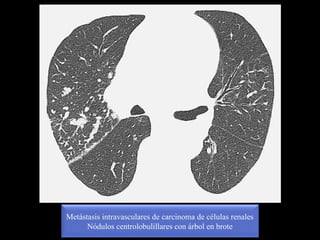

46. Metástasis intravasculares de carcinoma de células renales
Nódulos centrolobulillares con árbol en brote

47. Nodulos aleatorios
TBC miliar

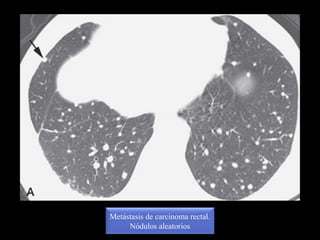

48. Metástasis de carcinoma rectal.
Nódulos aleatorios

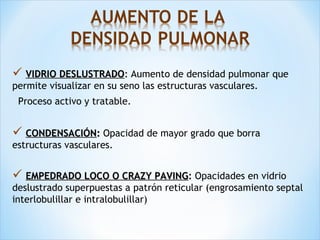

49.  VIDRIO DESLUSTRADOVIDRIO DESLUSTRADO:: Aumento de densidad pulmonar que
permite visualizar en su seno las estructuras vasculares.
Proceso activo y tratable.
 CONDENSACIÓNCONDENSACIÓN:: Opacidad de mayor grado que borra
estructuras vasculares.
 EMPEDRADO LOCO O CRAZY PAVINGEMPEDRADO LOCO O CRAZY PAVING: Opacidades en vidrio
deslustrado superpuestas a patrón reticular (engrosamiento septal
interlobulillar e intralobulillar)

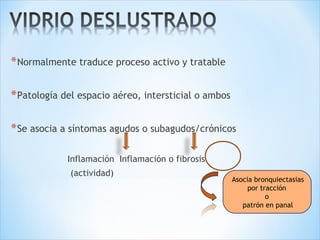

50. *Normalmente traduce proceso activo y tratable
*Patología del espacio aéreo, intersticial o ambos
*Se asocia a síntomas agudos o subagudos/crónicos
Inflamación Inflamación o fibrosis
(actividad)
Asocia bronquiectasias
por tracción
o
patrón en panal

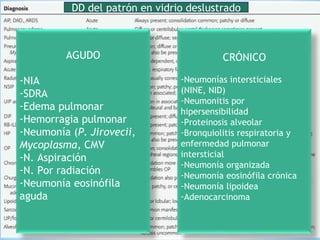

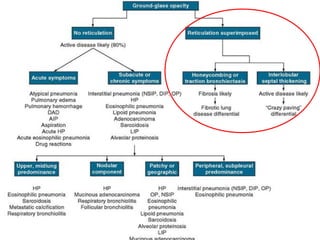

51. DD del patrón en vidrio deslustrado
AGUDO
-NIA
-SDRA
-Edema pulmonar
-Hemorragia pulmonar
-Neumonía (P. Jirovecii,
Mycoplasma, CMV
-N. Aspiración
-N. Por radiación
-Neumonía eosinófila
aguda
CRÓNICO
-Neumonías intersticiales
(NINE, NID)
-Neumonitis por
hipersensibilidad
-Proteinosis alveolar
-Bronquiolitis respiratoria y
enfermedad pulmonar
intersticial
-Neumonía organizada
-Neumonía eosinófila crónica
-Neumonía lipoidea
-Adenocarcinoma

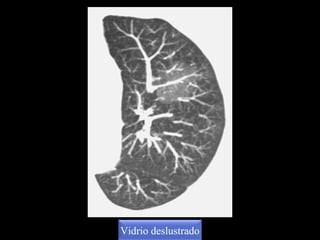

53. Vidrio deslustrado

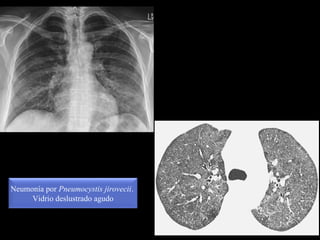

54. Neumonía por Pneumocystis jirovecii.
Vidrio deslustrado agudo

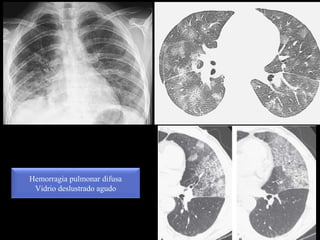

55. Hemorragia pulmonar difusa
Vidrio deslustrado agudo

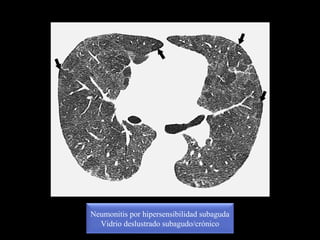

56. Neumonitis por hipersensibilidad subaguda
Vidrio deslustrado subagudo/crónico

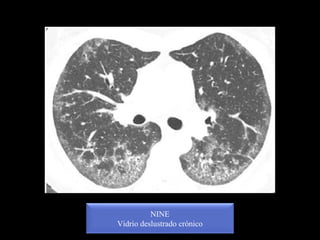

57. NINE
Vidrio deslustrado crónico

58. FPI
Vidrio deslustrado crónico

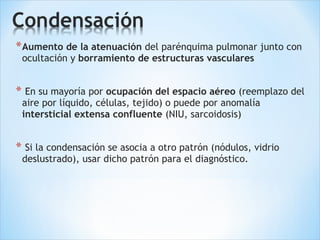

59. *Aumento de la atenuación del parénquima pulmonar junto con
ocultación y borramiento de estructuras vasculares
* En su mayoría por ocupación del espacio aéreo (reemplazo del
aire por líquido, células, tejido) o puede por anomalía
intersticial extensa confluente (NIU, sarcoidosis)
* Si la condensación se asocia a otro patrón (nódulos, vidrio
deslustrado), usar dicho patrón para el diagnóstico.

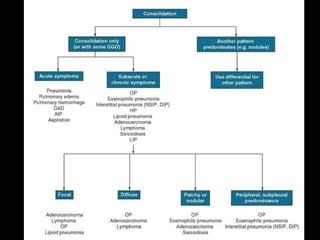

61. Neumonía organizada
Condensación

62. Neumonía eosinofílica
Condensación

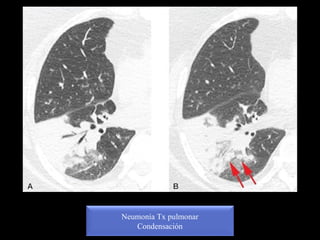

63. Neumonía Tx pulmonar
Condensación

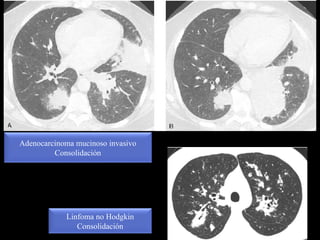

64. Adenocarcinoma mucinoso invasivo
Consolidación
Linfoma no Hodgkin
Consolidación

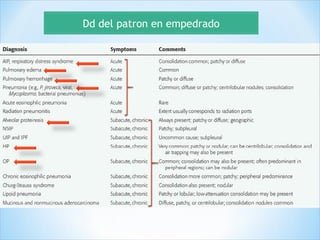

65. Dd del patron en empedrado

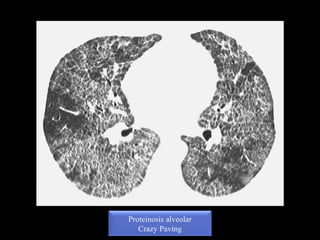

66. Proteinosis alveolar
Crazy Paving

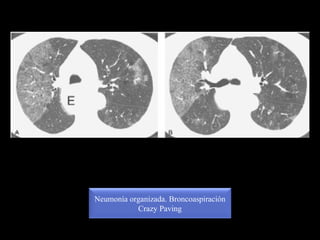

67. Neumonía organizada. Broncoaspiración
Crazy Paving

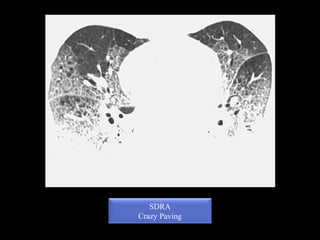

68. SDRA
Crazy Paving

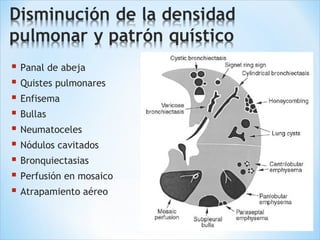

69.  Panal de abeja
 Quistes pulmonares
 Enfisema
 Bullas
 Neumatoceles
 Nódulos cavitados
 Bronquiectasias
 Perfusión en mosaico
 Atrapamiento aéreo

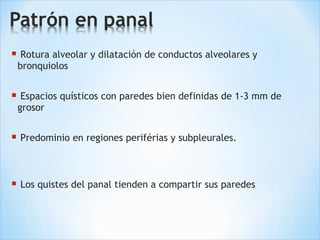

70.  Rotura alveolar y dilatación de conductos alveolares y
bronquiolos
 Espacios quísticos con paredes bien definidas de 1-3 mm de
grosor
 Predominio en regiones periférias y subpleurales.
 Los quistes del panal tienden a compartir sus paredes

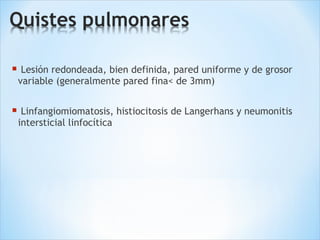

71.  Lesión redondeada, bien definida, pared uniforme y de grosor
variable (generalmente pared fina< de 3mm)
 Linfangiomiomatosis, histiocitosis de Langerhans y neumonitis
intersticial linfocítica

72. DIAGNÓSTICODIAGNÓSTICO COMENTAARIOCOMENTAARIO
Linfangiomiomatosis Quistes normalmente redondos y de tamaño y
forma relativamente uniforme; afectación
pulmonar difusa; casi exclusiva de mujeres
Histiocitosis de Langerhans Quistes de formas inusuales; mayores y más
numerosos en ápices pulmonares; respetan
normalmente senos costofrénicos; pueden
existir pequeños nódulos
Neumonitis intersticial linfocítica Menos numerosos que en la linfangiomiomatois
o en la histiocitosis; pueden asociarse nódulos
Bullas Distribución subpleural en la mayoría de los
casos; capa única en la superficie pleural;
puede existir enfisema centrilobulillar
Neumatoceles Dispersos; distribución parcheada; número
limitado; hallazgos de neumonía
Panal de abeja Predominio subpleural; múltiples capas en la
superficie pleural; los quistes comparten
paredes, hallazgos de fibrosis
Bronquiectasias quísticas Distribución en racimo o perihiliar; pueden
existir niveles hidroaéreos

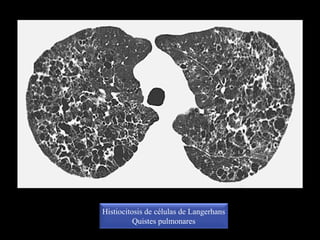

73. Histiocitosis de células de Langerhans
Quistes pulmonares

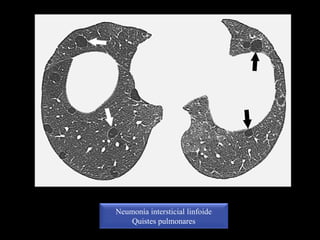

74. Neumonía intersticial linfoide
Quistes pulmonares

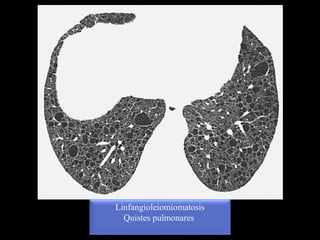

75. Linfangioleiomiomatosis
Quistes pulmonares

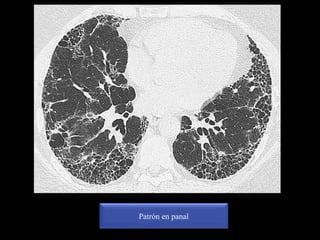

76. Patrón en panal

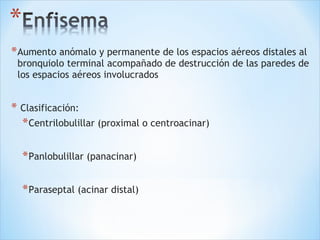

77. *Aumento anómalo y permanente de los espacios aéreos distales al
bronquiolo terminal acompañado de destrucción de las paredes de
los espacios aéreos involucrados

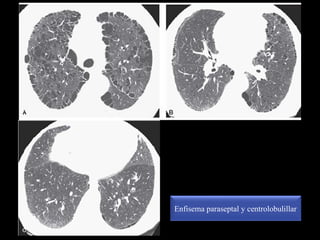

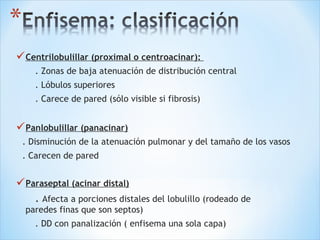

* Clasificación:
*Centrilobulillar (proximal o centroacinar)

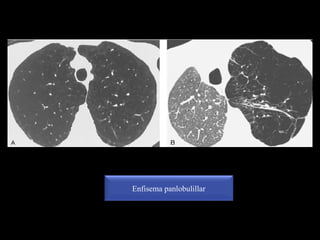

*Panlobulillar (panacinar)
*Paraseptal (acinar distal)

78. Centrilobulillar (proximal o centroacinar):
. Zonas de baja atenuación de distribución central
. Lóbulos superiores
. Carece de pared (sólo visible si fibrosis)
Panlobulillar (panacinar)
. Disminución de la atenuación pulmonar y del tamaño de los vasos
. Carecen de pared
Paraseptal (acinar distal)
. Afecta a porciones distales del lobulillo (rodeado de
paredes finas que son septos)
. DD con panalización ( enfisema una sola capa)

79. Enfisema centrolobulillar

80. Enfisema panlobulillar

81. Enfisema paraseptal y centrolobulillar

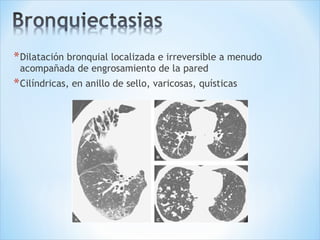

82. *Dilatación bronquial localizada e irreversible a menudo
acompañada de engrosamiento de la pared
*Cilíndricas, en anillo de sello, varicosas, quísticas

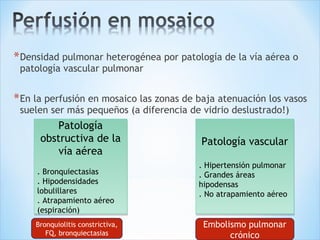

83. *Densidad pulmonar heterogénea por patología de la vía aérea o
patología vascular pulmonar
*En la perfusión en mosaico las zonas de baja atenuación los vasos
suelen ser más pequeños (a diferencia de vidrio deslustrado!)
Patología
obstructiva de la
vía aérea
. Bronquiectasias
. Hipodensidades
lobulillares
. Atrapamiento aéreo
(espiración)
Patología
obstructiva de la
vía aérea
. Bronquiectasias
. Hipodensidades
lobulillares
. Atrapamiento aéreo
(espiración)
Patología vascular
. Hipertensión pulmonar
. Grandes áreas
hipodensas
. No atrapamiento aéreo
Patología vascular
. Hipertensión pulmonar
. Grandes áreas
hipodensas
. No atrapamiento aéreo
Embolismo pulmonar
crónico
Bronquiolitis constrictiva,
FQ, bronquiectasias

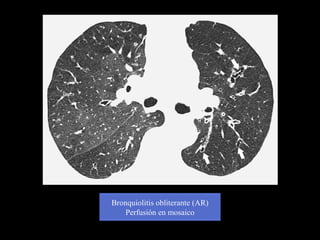

84. Bronquiolitis obliterante (AR)
Perfusión en mosaico

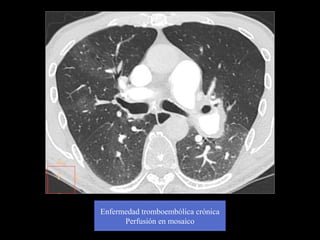

85. Enfermedad tromboembólica crónica
Perfusión en mosaico
