El documento describe las ondas que componen el electrocardiograma (P, QRS, T), sus características y significados. La onda P representa la despolarización de los atrios, el complejo QRS la despolarización de los ventrículos y la onda T la repolarización ventricular. También explica las características del ritmo sinusal, que es el ritmo normal del corazón generado en el nodo sinusal, incluyendo la morfología de la onda P y la regularidad de los intervalos.

1. TALLER DE ELECTROCARDIOGRAFÍA
ONDA P
LIC. ENFERMERÍA

2.  EL electrocardiograma no es mas que un conjunto de ondas que
Einthoven denomino P, Q, R, R, T y U de acuerdo con la consecuencia con
que estas se inscriben en el tiempo.
 La onda p representa la despolarización de los atrios; el complejo QRS la
despolarización de los ventrículos y la ondaT la repolarización arterial

4.  La reposición arterial no tiene expresión en el electrocardiograma; ocupa
parte del segmento PR y el complejo QRS, quedando enmascarada por la
magnitud del voltaje de los complejos QRS

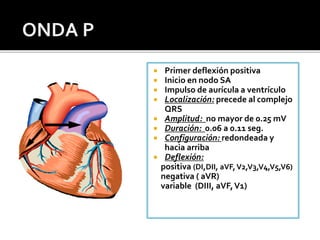

5.  Primer deflexión positiva
 Inicio en nodo SA
 Impulso de aurícula a ventrículo
 Localización: precede al complejo
QRS
 Amplitud: no mayor de 0.25 mV
 Duración: 0.06 a 0.11 seg.
 Configuración: redondeada y
hacia arriba
 Deflexión:
positiva (DI,DII, aVF,V2,V3,V4,V5,V6)
negativa ( aVR)
variable (DIII, aVF,V1)

6.  Localización: sigue al
intervalo PR
 Amplitud: varía en las
diferentes derivaciones
 Duración: 0.06 a 0.10
seg. Desde inicio de onda
Q (o de R ) hasta el final
de la onda S
Conjunto de ondas que representan la
despolarización de los ventrículos

7. De acuerdo con la morfología del complejo este recibirá una seria de letras
según unas reglas

8. La primera onda positiva que aparece en el complejo se llama
R o r .
• La primera onda negativa que aparece en el complejo y que precede a una
R se denomina q o Q
La segunda onda negativa que aparece en el complejo y que,
por lo tanto, se escribe después de la onda r se llama S o s
• Cualquier onda totalmente negativa se llama QS

9. Repolarización ventrícular
Localización:
sigue a la onda S
Amplitud: 0.5 mv o menos en
DI,DII y DIII
Duración: 0.15 seg
Configuración: típicamente
redondeada y lisa
Deflexión:
Positiva- DI,DII,V3,V4,V5
yV6
Negativa - aVR

10.  Final de la despolarización
y comienzo de la
repolarización ventrícular
 Punto J ( final del
complejo QRS y el incio
de segmento ST)
 Localización: final onda S
inicio onda T
 Amplitud: no aplica
 Duración: no medida
 Configuración: no aplica
 Deflexión: suele ser
isoeléctrica (menor a
0.1mV)

11. Es una onda habitualmente positiva, de escaso
voltaje, que se observa sobre todo en las
derivaciones precordiales y que sigue
inmediatamente con la onda T
Se desconoce su origen exacto aunque
algunos postulan que se debe a la
repolarización de los músculos papilares

12. Es la 6ta onda del electrocardiograma no es constante ni frecuente, su duración
es de 0.16 s a 0.24 s de ancho y 2 mm de alto. Esta onda es positiva.

13. Es la sucesión de los complejos
QRS en el tiempo que dura el
mismo.
El Ritmo Cardiaco
habitualmente es regular y con
frecuencia cardiaca dentro de
la normalidad (entre 60 lpm y
100 lpm)

14. El primer pasos del
análisis del Ritmo
Cardiaco es determinar
si es regular o irregular
Para ello debemos
medir la distancia entre
dos ondas R
consecutivas
Si el Ritmo es regular
esta distancia es similar
de un latido a otro.

15.  El Ritmo Sinusal es el
ritmo normal del
corazón. Es producido
el Nodo Sinusal,
estimulando ambas
aurículas, pasando por
el nodo AV y
conduciendo a los
ventrículos por el Haz
de His

16. CARACTERISTICAS
 Onda P positiva en derivaciones
inferiores (II, III y aVF) y
precordiales deV2 aV6, negativa
en aVR, y con frecuencia,
isobifásica enV1.
 Cada onda P debe estar seguida
por un complejo QRS.
 El intervalo RR debe ser constante.
 El intervalo PR debe ser igual o
mayor de 0,12 segundos.
 La Frecuencia Cardiaca debe estar
entre 60 y 100 latidos por minuto.
Resumiendo: Si presenta una onda P sinusal,
seguida siempre de un QRS, con intervalo PR
y frecuencia cardiaca normal, podremos
informar que el electrocardiograma está en
Ritmo Sinusal.
