El documento detalla la importancia de la radiología en el diagnóstico clínico y proporciona una introducción a conceptos clave en la interpretación de radiografías, centrando la atención en la anatomía radiológica del tórax y abdomen. Se abordan los principios básicos de la radiología, incluido el descubrimiento de los rayos X y su aplicación en la obtención de imágenes. Además, se describen criterios de evaluación y técnicas para interpretar radiografías de tórax y abdomen.

1. FUNDAMENTOS DEL
DIAGNOSTICO POR
IMAGEN

2. RAD. O. ALAN BARRIOS LOZA
agosto 2010

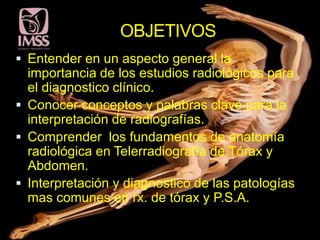

3. OBJETIVOS
 Entender en un aspecto general la
importancia de los estudios radiológicos para
el diagnostico clínico.
 Conocer conceptos y palabras clave para la
interpretación de radiografías.
 Comprender los fundamentos de anatomía
radiológica en Telerradiografía de Tórax y
Abdomen.
 Interpretación y diagnostico de las patologías
mas comunes en rx. de tórax y P.S.A.

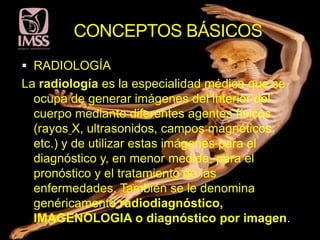

4. CONCEPTOS BÁSICOS
 RADIOLOGÍA
La radiología es la especialidad médica que se
ocupa de generar imágenes del interior del
cuerpo mediante diferentes agentes físicos
(rayos X, ultrasonidos, campos magnéticos,
etc.) y de utilizar estas imágenes para el
diagnóstico y, en menor medida, para el
pronóstico y el tratamiento de las
enfermedades. También se le denomina
genéricamente radiodiagnóstico,
IMAGENOLOGIA o diagnóstico por imagen.

5. CONCEPTOS BÁSICOS

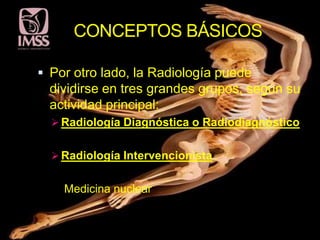

 Por otro lado, la Radiología puede
dividirse en tres grandes grupos, según su
actividad principal:
 Radiología Diagnóstica o Radiodiagnóstico
 Radiología Intervencionista
Medicina nuclear

6. CONCEPTOS BASICOS
RADIOLOGÍA DIAGNOSTICA
RAYOS ULTRASONIDO TOMOGRAFÍA RESONANCIA
“X” COMPUTADA MAGNÉTICA
ESTUDIOS
SIMPLE SIMPLE
SIMPLES
CONTRASTADA CONTRASTADA
ESTUDIOS
CONTRASTADOS
FLUOROSCOPIA

7. RAYOS “X”

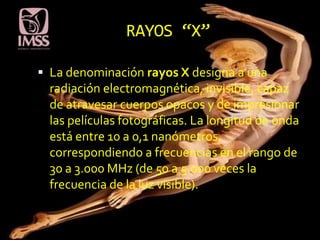

 La denominación rayos X designa a una
radiación electromagnética, invisible, capaz
de atravesar cuerpos opacos y de impresionar
las películas fotográficas. La longitud de onda
está entre 10 a 0,1 nanómetros,
correspondiendo a frecuencias en el rango de
30 a 3.000 MHz (de 50 a 5.000 veces la
frecuencia de la luz visible).

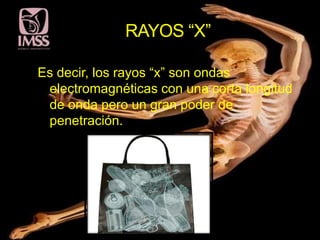

8. RAYOS “X”
Es decir, los rayos “x” son ondas
electromagnéticas con una corta longitud
de onda pero un gran poder de
penetración.

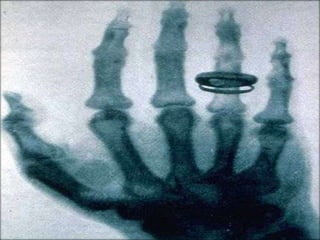

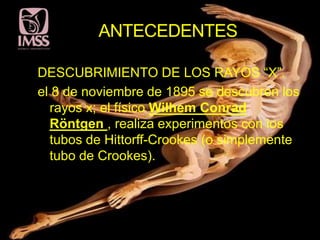

9. ANTECEDENTES
DESCUBRIMIENTO DE LOS RAYOS “X”.
el 8 de noviembre de 1895 se descubren los
rayos x; el físico Wilhem Conrad
Röntgen , realiza experimentos con los
tubos de Hittorff-Crookes (o simplemente
tubo de Crookes).

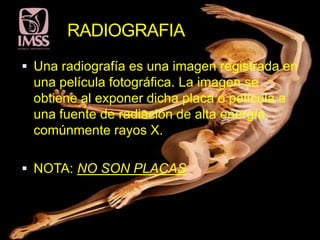

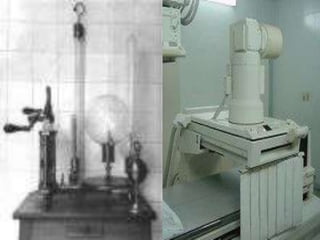

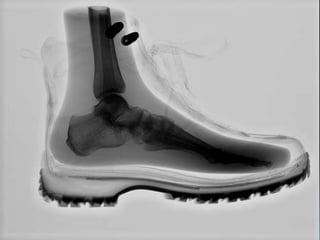

13. RADIOGRAFIA
 Una radiografía es una imagen registrada en
una película fotográfica. La imagen se
obtiene al exponer dicha placa o película a
una fuente de radiación de alta energía,
comúnmente rayos X.
 NOTA: NO SON PLACAS

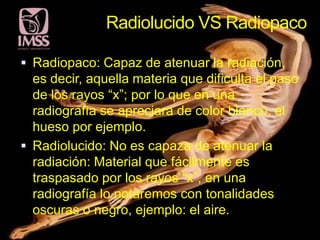

14. Radiolucido VS Radiopaco
 Radiopaco: Capaz de atenuar la radiación,
es decir, aquella materia que dificulta el paso
de los rayos “x”; por lo que en una
radiografía se apreciara de color blanco, el
hueso por ejemplo.
 Radiolucido: No es capaza de atenuar la
radiación: Material que fácilmente es
traspasado por los rayos “x”, en una
radiografía lo notaremos con tonalidades
oscuras o negro, ejemplo: el aire.

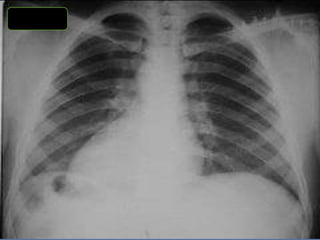

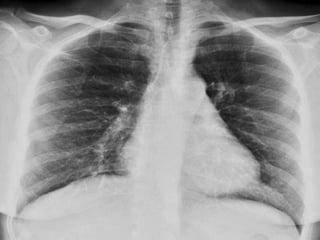

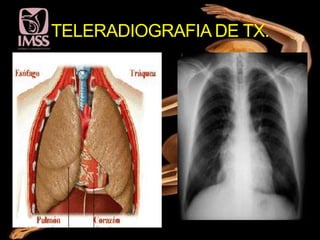

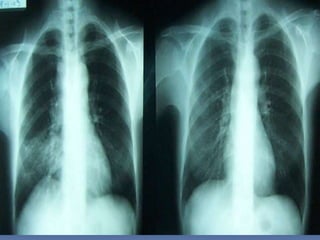

16. TELERADIOGRAFIA DE TX.

17. MARCADOR

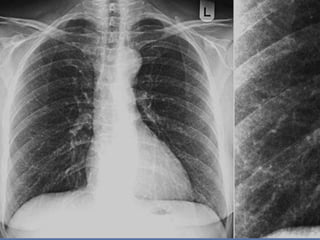

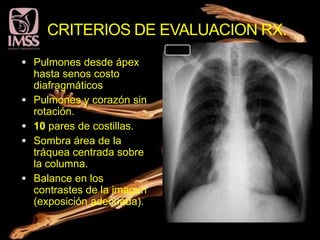

18. CRITERIOS DE EVALUACION RX.
TX.
 Pulmones desde ápex
hasta senos costo
diafragmáticos
 Pulmones y corazón sin
rotación.
 10 pares de costillas.
 Sombra área de la
tráquea centrada sobre
la columna.
 Balance en los
contrastes de la imagen
(exposición adecuada).

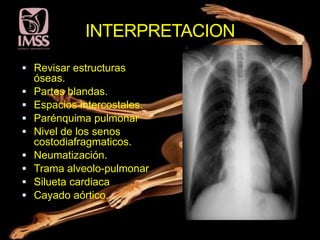

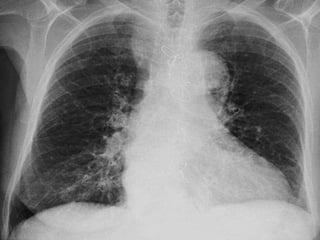

19. INTERPRETACION
 Revisar estructuras
óseas.
 Partes blandas.
 Espacios intercostales.
 Parénquima pulmonar
 Nivel de los senos
costodiafragmaticos.
 Neumatización.
 Trama alveolo-pulmonar
 Silueta cardiaca
 Cayado aórtico.

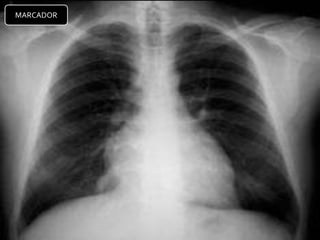

20. MARCADOR

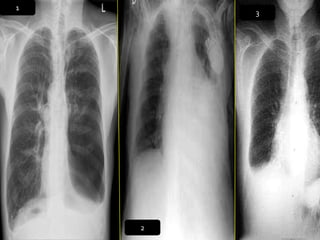

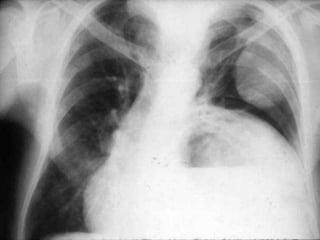

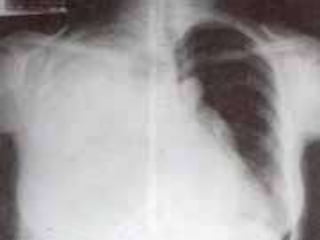

28. 1
3
2

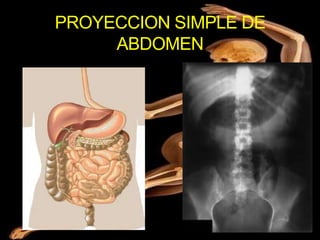

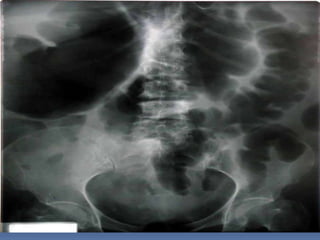

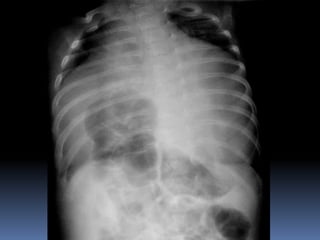

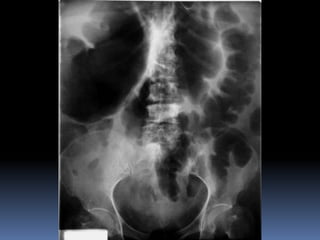

29. PROYECCION SIMPLE DE
ABDOMEN

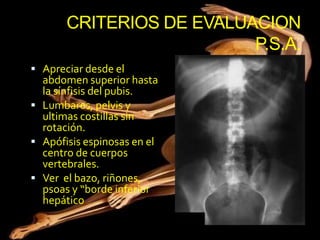

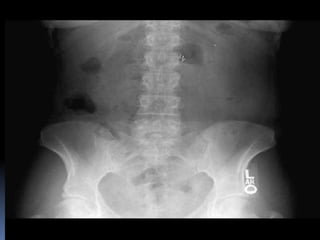

30. CRITERIOS DE EVALUACION
P.S.A.
 Apreciar desde el
abdomen superior hasta
la sínfisis del pubis.
 Lumbares, pelvis y
ultimas costillas sin
rotación.
 Apófisis espinosas en el
centro de cuerpos
vertebrales.
 Ver el bazo, riñones,
psoas y “borde inferior
hepático

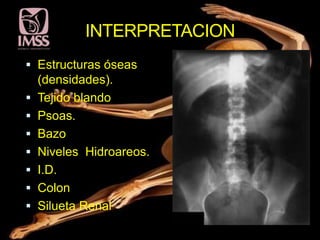

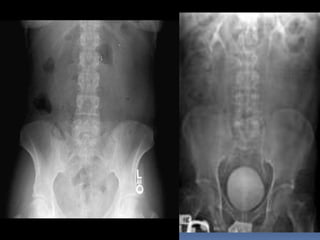

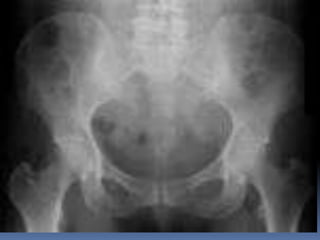

31. INTERPRETACION
 Estructuras óseas
(densidades).
 Tejido blando
 Psoas.
 Bazo
 Niveles Hidroareos.
 I.D.
 Colon
 Silueta Renal

40. GRACIAS!!!!
POR SU
ATENCION
