funcion, desarrollo correcto de la tecnica, conocimiento de equipos. dirigido a estudiantes de ENFERMERIA

1. Maracaibo, Octubre 2012.

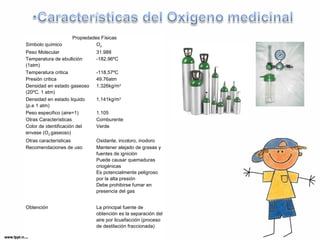

3. Propiedades Físicas
Símbolo químico O2
Peso Molecular 31.988
Temperatura de ebullición
(1atm)
-182.96ºC
Temperatura critica -118,57ºC
Presión critica 49.76atm
Densidad en estado gaseoso
(20ºC. 1 atm)
1.326kg/m3
Densidad en estado liquido
(p.e 1 atm)
1,141kg/m3
Peso especifico (aire=1) 1.105
Otras Características Comburente
Color de identificación del
Verde
envase (O2 gaseoso)
Otras características Oxidante, incoloro, inodoro
Recomendaciones de uso Mantener alejado de grasas y
fuentes de ignición
Puede causar quemaduras
criogénicas
Es potencialmente peligroso
por la alta presión
Debe prohibirse fumar en
presencia del gas
Obtención La principal fuente de
obtención es la separación del
aire por licuefacción (proceso
de destilación fraccionada)

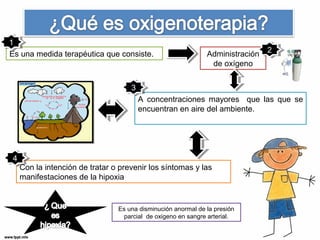

4. Es una medida terapéutica que consiste. Administración
de oxígeno
A concentraciones mayores que las que se
encuentran en aire del ambiente.
Con la intención de tratar o prevenir los síntomas y las
manifestaciones de la hipoxia
Es una disminución anormal de la presión
parcial de oxigeno en sangre arterial.
22
33
11
44

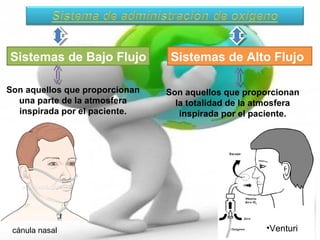

8. Sistemas de Bajo Flujo Sistemas de Alto Flujo
Son aquellos que proporcionan
una parte de la atmosfera
inspirada por el paciente.
Son aquellos que proporcionan
la totalidad de la atmosfera
inspirada por el paciente.
cánula nasal •Venturi

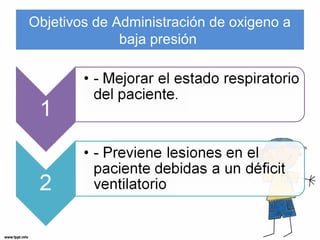

9. Objetivos de Administración de oxigeno a
baja presión

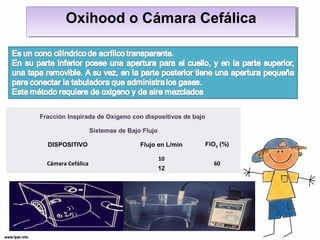

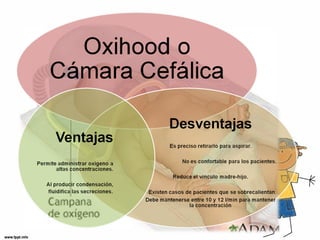

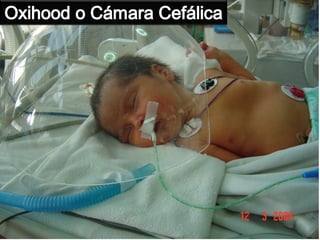

11. Oxihood oo CCáámmaarraa CCeeffáálliiccaa
Fracción Inspirada de Oxigeno con dispositivos de bajo
Sistemas de Bajo Flujo
DISPOSITIVO Flujo en L/min FiO2 (%)
Cámara Cefálica
10
60
12

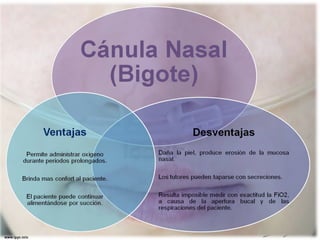

14. Cánula Nasal
(Bigote)
Fracción Inspirada de Oxigeno con
dispositivos de bajo
Sistemas de Bajo Flujo
DISPOSITIVO Flujo en
L/min
FiO2 (%)
Cánula Nasal
1 24
2 28
3 32
4 36
5 40

15. Cuidados CCáánnuullaa NNaassaall ((BBiiggoottee))
Mantenga al RN en posición semi fowler
Controle regularmente la posición y ajuste
del equipo.
Mantenga fosas nasales permeables
Realice limpieza e higiene de la zona.
Controle la cantidad máxima de oxígeno de
3Lxm.
NNoo lllleennaarr ddee aagguuaa eenn eexxcceessoo eell
hhuummiiddiiffiiccaaddoorr
Mantenga al RN en posición semi fowler
Controle regularmente la posición y ajuste
del equipo.
Mantenga fosas nasales permeables
Realice limpieza e higiene de la zona.
Controle la cantidad máxima de oxígeno de
3Lxm.
NNoo lllleennaarr ddee aagguuaa eenn eexxcceessoo eell
hhuummiiddiiffiiccaaddoorr

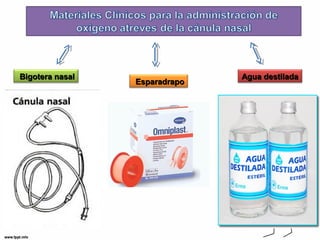

16. BBiiggootteerraa nnaassaall EEssppaarraaddrraappoo AAgguuaa ddeessttiillaaddaa

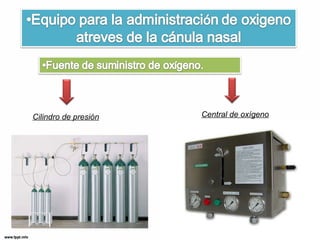

17. Cilindro de presión Central de oxígeno

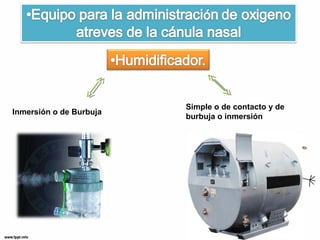

19. Inmersión o de Burbuja Simple o de contacto y de
burbuja o inmersión

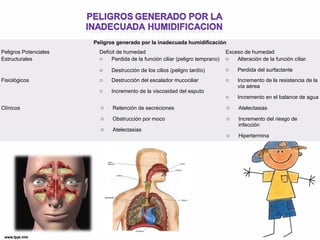

20. Peligros generado por la inadecuada humidificación
Peligros Potenciales Deficit de humedad Exceso de humedad
Estructurales o Perdida de la función ciliar (peligro temprano)
o Destrucción de los cilios (peligro tardío)
o Alteración de la función ciliar.
o Perdida del surfactante
Fisiológicos o Destrucción del escalador mucociliar
o Incremento de la viscosidad del esputo
o Incremento de la resistencia de la
vía aérea
o Incremento en el balance de agua
Clínicos o Retención de secreciones
o Obstrucción por moco
o Atelectasias
o Atelectasias
o Incremento del riesgo de
infección
o Hipertermina

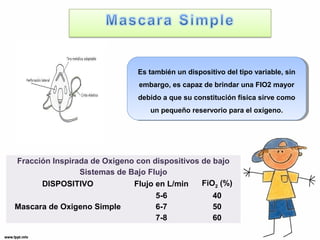

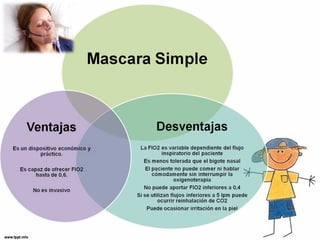

22. Es también un dispositivo del tipo variable, sin
embargo, es capaz de brindar una FIO2 mayor
debido a que su constitución física sirve como
Es también un dispositivo del tipo variable, sin
embargo, es capaz de brindar una FIO2 mayor
debido a que su constitución física sirve como
un pequeño reservorio para el oxígeno.
un pequeño reservorio para el oxígeno.
Fracción Inspirada de Oxigeno con dispositivos de bajo
Sistemas de Bajo Flujo
DISPOSITIVO Flujo en L/min FiO2 (%)
Mascara de Oxigeno Simple
5-6 40
6-7 50
7-8 60

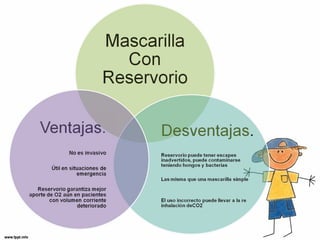

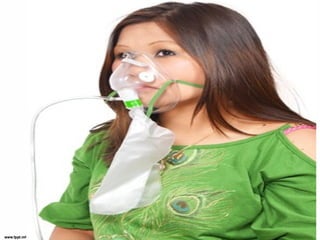

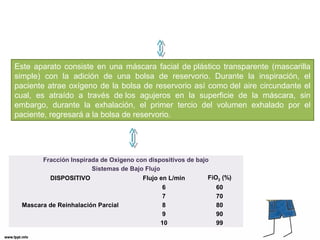

25. dereinhalación parcial
Este aparato consiste en una máscara facial de plástico transparente (mascarilla
simple) con la adición de una bolsa de reservorio. Durante la inspiración, el
paciente atrae oxígeno de la bolsa de reservorio así como del aire circundante el
cual, es atraído a través de los agujeros en la superficie de la máscara, sin
embargo, durante la exhalación, el primer tercio del volumen exhalado por el
paciente, regresará a la bolsa de reservorio.
Fracción Inspirada de Oxigeno con dispositivos de bajo
Sistemas de Bajo Flujo
DISPOSITIVO Flujo en L/min FiO2 (%)
Mascara de Reinhalación Parcial
6 60
7 70
8 80
9 90
10 99

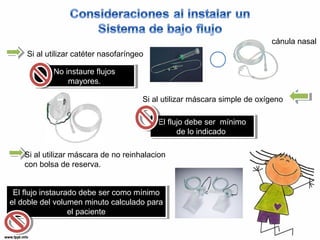

28. Si al utilizar catéter nasofaríngeo
No instaure flujos
No instaure flujos
mayores.
mayores.
cánula nasal
Si al utilizar máscara simple de oxígeno
El flujo debe ser mínimo
El flujo debe ser mínimo
de lo indicado
de lo indicado
Si al utilizar máscara de no reinhalacion
con bolsa de reserva.
El flujo instaurado debe ser como mínimo
el doble del volumen minuto calculado para
El flujo instaurado debe ser como mínimo
el doble del volumen minuto calculado para
el paciente
el paciente

29. Nunca utilice una misma fuente para suministrar
Nunca utilice una misma fuente para suministrar
oxígeno a dos diferentes pacientes.
oxígeno a dos diferentes pacientes.
Las complicaciones de estos sistemas son
Las complicaciones de estos sistemas son
usualmente locales
usualmente locales
Los sistemas de bajo flujo son más económicos que los de
Los sistemas de bajo flujo son más económicos que los de
alto flujo
alto flujo
Independientemente del método usado, debe
asegurarse una adecuada humidificación.
Independientemente del método usado, debe
asegurarse una adecuada humidificación.

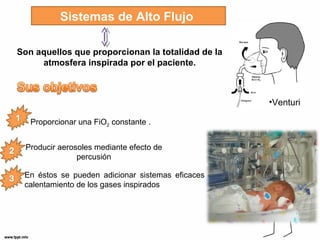

30. Sistemas de Alto Flujo
Son aquellos que proporcionan la totalidad de la
atmosfera inspirada por el paciente.
•Venturi
Proporcionar una FiO2 constante .
Producir aerosoles mediante efecto de
percusión
En éstos se pueden adicionar sistemas eficaces de
calentamiento de los gases inspirados

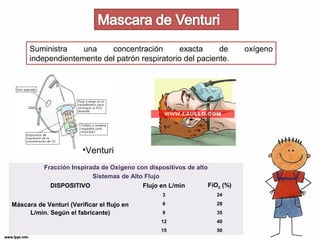

31. Suministra una concentración exacta de oxígeno
independientemente del patrón respiratorio del paciente.
•Venturi
Fracción Inspirada de Oxigeno con dispositivos de alto
Sistemas de Alto Flujo
DISPOSITIVO Flujo en L/min FiO2 (%)
Máscara de Venturi (Verificar el flujo en
L/min. Según el fabricante)
3 24
6 28
9 35
12 40
15 50

33. Monitorización de la Saturación de
Oxígeno en celeste
Terminal de saturímetro
Caudalimetro para
administración de oxígeno

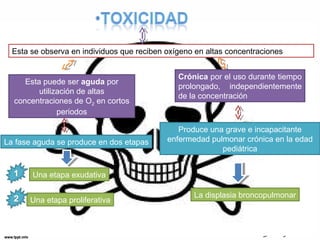

34. Esta se observa en individuos que reciben oxígeno en altas concentraciones
Esta puede ser aguda por
utilización de altas
concentraciones de O2 en cortos
periodos
Crónica por el uso durante tiempo
prolongado, independientemente
de la concentración
Una etapa exudativa
Una etapa proliferativa
Produce una grave e incapacitante
enfermedad pulmonar crónica en la edad
pediátrica
La fase aguda se produce en dos etapas
La displasia broncopulmonar

35. 1. Atelectasias de reabsorción
2. Depresión de la ventilación alveolar
3. Edema pulmonar
4. Fibrosis pulmonar
5. Fibroplasia retrolenticular (en niños prematuros)
6. Disminución de la concentración de hemoglobina

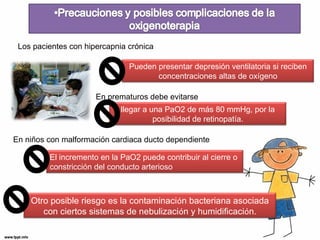

36. Los pacientes con hipercapnia crónica
Pueden presentar depresión ventilatoria si reciben
concentraciones altas de oxígeno
En prematuros debe evitarse
llegar a una PaO2 de más 80 mmHg, por la
posibilidad de retinopatía.
En niños con malformación cardiaca ducto dependiente
El incremento en la PaO2 puede contribuir al cierre o
constricción del conducto arterioso
Otro posible riesgo es la contaminación bacteriana asociada
con ciertos sistemas de nebulización y humidificación.

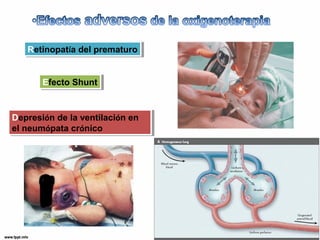

37. RReettininooppaattíaía d deel lp prreemmaattuurroo
EEffeeccttoo S Shhuunntt
Depresión de la ventilación en
el neumópata crónico
Depresión de la ventilación en
el neumópata crónico

40. AAuummeennttoo ttrraabbaajjoo rreessppiirraattoorriioo ((uussoo mmuussccuullaattuurraa
aacccceessoorriiaa))
RRuuiiddooss aassoocciiaaddooss:: rroonnqquueerraa eessttrriiddoorr,, ssiibbiillaanncciiaa
SSeeccrreecciióónn nnaassaall
TTooss FFiieebbrree

41. CCiiaannoossiiss:: ppaarrttee ddiissttaall ddeell ccuueerrppoo
Disnea: acompañada de aumento de F.R., aalleetteeoo nnaassaall,, hhiippeerrttoonnííaa mmuussccuullaarr
EEssttaaddoo ccoonncciieenncciiaa ((aaggiittaacciióónn,, hhaassttaa ccoommaa))
BBllooqquueeoo nnaassaall ((iinnffllaammaacciióónn yy eexxuuddaacciióónn mmuuccoossaa))
