Este documento resume los conceptos básicos de electrocardiografía, incluyendo la captación de señales, las ondas P, QRS, ST, T y los intervalos PR y QT. Explica los criterios de normalidad de cada componente y las principales perturbaciones morfológicas, como cambios en la amplitud, forma y duración de las ondas. También describe posibles causas de estas alteraciones, como isquemia miocárdica, bloqueos de rama, hipopotasemia e hiperpotasemia.

1. ELECTROCARDIOGRAFÍA BÁSICA ENFERMERO ESPECIALISTA E. ANGEL OROSO ZALDIVAR

2. Captación de señales Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. DI DII DIII aVR aVL aVF

3. Criterios de normalidad de cada una de las Ondas, Espacios y Segmento. Principales perturbaciones

4. ONDA P Ancho: 0,06 - 0,10 seg. Alto: 0,5 – 2,5 mm. Mejor vista en DII y V1 (buscar alteraciones). Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Despolarización auricular 2 1/2 2 1/2

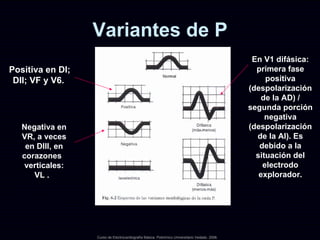

5. Variantes de P Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Positiva en DI; DII; VF y V6. Negativa en VR, a veces en DIII, en corazones verticales: VL . En V1 difásica: primera fase positiva (despolarización de la AD) / segunda porción negativa (despolarización de la AI). Es debido a la situación del electrodo explorador.

6. Perturbaciones de la onda P Morfológicas 1. Ondas P altas y picudas (P pulmonar): Por dilatación de la AD. Ej: Hipertensión Pulmonar. 2. Ondas P con anchura mayor de 0,10 seg. (P mitral): Por dilatación de la AI. Ej: Estenosis mitral. 3. Ondas P muy altas y muy anchas: Por hipertrofia biauricular. 4. Ondas P negativas: Ej. : - Latidos de escape de la unión - Ritmos de la unión - Extrasístoles de la unión - Dextrocardia (Aquí a Vr es positivo y a VL es negativo y las P son negativas en todas las derivaciones. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

7. 5. Ausencia de ondas P. Ej. : Extrasístoles ventriculares. Extrasístoles nodales medios. Latido de escape nodal medio. Ritmo de escape nodal medio. Fibrilación auricular (ondas F). Flutter auricular (ondas F) 6. Varias P por cada QRS. Ej. : Bloqueo AV de II grado. Bloqueo AV de III grado. T. Paroxística auricular Bigeminismo auricular no conducido. 7. Ondas P de distinta morfología. P. Ej. : Marcapasos migratríz T. Auricular Multifocal Parasistolia auricular y de la unión. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Perturbaciones Morfológicas

8. ESPACIO PR Excitación del N.S. a F. Purkinje: componente auricular y ventricular. Duración: 0,12 – 0,20 seg. (0,21) Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Excitación desde el NS hasta las fibras de Purkinje. 3 - 5

9. Perturbaciones del P-R 1. PR prolongado: - Bloqueo AV de I grado. - Bloqueo AV de II grado tipo II. 2. PR acortado: - Latidos de la supraunión - Extrasístoles de la supraunión. - Síndrome de preexcitación . 3. PR variable: Ej. : - Marcapasos migratríz - T. Auricular multifocal - Fenómeno de Wenckebach – Luciani . 4. Supradesniveles del PR: Infarto auricular (generalmente asociado a I.M.A. posteroinferior ) Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

10. COMPLEJO QRS Anchura: 0,06 – 0,08 segundos. Altura: La R no debe medir más de 20 mm en una derivación estándar, ni más de 25 mm en V4; la S no debe medir más de 17 mm en V2. Índices para determinar alturas… Las Q normales representan la despolarización del tabique interventricular. Las R y las S representan la despolarización de las paredes ventriculares. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. DI -20 V4 -25 Despolarización ventricular

11. Complejo ventricular normal Proporciones en V1/V4 Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. luego crece en V5 - V6

12. Variantes de QRS Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

13. Perturbaciones morfológicas del complejo QRS 1. QRS de 0,08 – 0,10 seg. : Crecimientos ventriculares 2. QRS de 0,10 – 0,12 seg. : - Bloqueo incompleto de rama (si tiene patrón de bloqueo) - Síndrome de W.P.W. - Hiperpotasemia - Intoxicación medicamentosa 3. QRS mayor de 0,12 seg: - Bloqueo completo de rama. 4. QRS con aumento del voltaje: - Crecimientos ventriculares. - Extrasístoles ventriculares. - Ritmo idioventricular. - Bloques de rama. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

14. Perturbaciones Morfológicas de la Onda Q Q Mayor de 0,03 segundos de anchura o mayor de 3 mm de profundidad. Q Mayor de 1/3 de la altura de la R que la sigue. QS, siempre que no exista BCRI (ya que en el BCRI aparece un QS en V1; V2 como imagen en espejo del bloqueo). QS con melladura en su rama ascendente a 0,05 segundos de iniciado el QS (Signo de Enrique Cabrera). Todos representan necrosis miocárdica; siempre y cuando no existan causas concomitantes de onda Q sin IMA. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. - 1 - 3

15. Causas básicas de onda Q sin infarto miocárdico 1. Angor pectoris. 2. Taquicardias. 3. Miocarditis. 4. Miocardiopatías, sobre todo la hipertrófica. 5. Tumores miocárdicos primitivos o metastásicos. 6. Cirugía cardiaca. 7. BCRI (Q en precordiales derechas) 8. Anomalías de las arterias coronarias. 9. Cor pulmonale crónico. 10. Amiloidosis con afectación cardiaca. 11. Sarcoidosis con afectación cardiaca. 12. Síndrome de W.P.W. 13. Crecimiento Ventricular Izquierdo. 14. Pancreatitis Aguda. 15. Enfermedades Neuromusculares. 16. Esclerodermia. 17. EPOC. 18. Neumotórax. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

16. 5. QRS con disminución del voltaje (microvoltaje): - Obesidad - EPOC - Beriberi cardíaco - Derrame pericárdico - Fibrosis miocárdica. - Esclerodermia. Criterios ECG de microvoltaje: Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Perturbaciones morfológicas del complejo QRS 1. La sumatoria de las R en DI; DII y DIII no debe superar los 15 mm. 2. Ninguna R debe ser mayor de 7 mm.

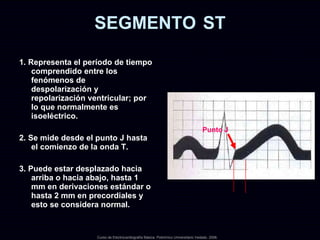

17. SEGMENTO ST 1. Representa el período de tiempo comprendido entre los fenómenos de despolarización y repolarización ventricular; por lo que normalmente es isoeléctrico. 2. Se mide desde el punto J hasta el comienzo de la onda T. 3. Puede estar desplazado hacia arriba o hacia abajo, hasta 1 mm en derivaciones estándar o hasta 2 mm en precordiales y esto se considera normal. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Punto J

18. Perturbaciones ST Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

19. Perturbaciones ST Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

20. Cambios en ST Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

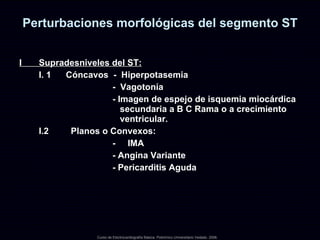

21. Perturbaciones morfológicas del segmento ST I Supradesniveles del ST: I. 1 Cóncavos - Hiperpotasemia - Vagotonía - Imagen de espejo de isquemia miocárdica secundaria a B C Rama o a crecimiento ventricular. I.2 Planos o Convexos: - IMA - Angina Variante - Pericarditis Aguda Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

22. II Infradesniveles del ST: II.1 Planos o cóncavos: - Isquemia subendocárdica - Impregnación digitálica - Angina de pecho - Imagen en espejo de un IMA diafragmático - Por acción vagal o por reflejos viscerosensitivos en: AVE, úlcera péptica, dilatación gástrica, pancreatitis, peritonitis. II.2 Convexos: - Sobrecarga sistólica ventricular - Secundario a Bloqueo de Rama Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Perturbaciones morfológicas del segmento ST

23. Otras causas de cambios morfológicos en el ST y la onda T 1. Fisiológicas: - Cambios en la temperatura corporal - Stress - Postprandrial - Entrenamientos físicos - Hiperventilación. 2. Alteraciones electrolíticas 3. Shock 4. Anemia 5. Reacciones alérgicas 6. Infecciones Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

24. 7. Tromboembolismo pulmonar 8. Miocardiopatías congestivas e hipertróficas 9. Miocarditis 10. Amiloidosis, sarcoidosis o hemocromatosis con afectación cardíaca 11. Conectivopatías 12. Tumores miocárdicos primitivos o metastásicos Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Otras causas de cambios morfológicos en el ST y la onda T

25. ONDA T Generalmente positiva en toda derivación; excepto en a VR; a veces negativa en DIII y V1; y en corazones verticales negativa en aVL. 5. Debe ser menor de un tercio de la altura de la R que la antecede 6. Relacionarla siempre con el QRS previo a su inscripción, así pues si el QRS es normal y la Onda T patológica, debe pensarse en enfermedad coronaria primaria; pero si el QRS es patológico y la Onda T también es patológica, se deben plantear perturbaciones de la T secundarias a cambios previos en el QRS. 7. Excepcionalmente la onda T puede ser negativa en V2 y V3, lo que se conoce como Persistencia del Patrón Infantil, ya que este fenómeno es muy frecuente en la infancia, pero raro en adultos. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. 2 1/2 - 5 1/2 0.10 – 0,25 s. 2 – 6 mm Repolarización ventricular. - 1/3

26. 1. T positiva simétrica: Isquemia Aguda en los primeros estadios de un IMA 2. T aumentada en altura: Hiperpotasemia Hipertiroidismo Hiperventilación Ejercicios físicos Vagotonía 4. Ondas T negativas asimétricas: Impregnación digitálica Hipopotasemia Isquemia secundaria a bloqueo de rama , o a crecimiento ventricular. 5. Ondas T aplanadas: Trastornos inespecíficos de la repolarización ventricular . Perturbaciones morfológicas (T) Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

27. 3. Ondas T negativas simétricas: - Isquemia Miocárdica 4. Ondas T negativas asimétricas: Impregnación digitálica Hipopotasemia Isquemia secundaria a bloqueo de rama , o a crecimiento ventricular. 5. Ondas T aplanadas: Trastornos inespecíficos de la repolarización ventricular . Perturbaciones morfológicas (T) Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

28. Perturbaciones morfológicas (T) Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

29. ESPACIO QT Se mide desde el inicio de la onda Q hasta el final de la onda T; por lo tanto representa el conjunto de despolarización y repolarización ventriculares. Sus valores considerados como normales varían en relación la frecuencia cardiaca, siendo la siguiente relación una aproximación bastante exacta para el profano y el recién iniciado en el estudio de la materia: Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

30. Límite máximo del QT considerado normal (en segundos) + - 0,05 FC (x minuto Masculino Femenino 40 x minuto 0,49 0,50 50 x minuto 0,45 0,46 60 x minuto 0,42 0,43 70 x minuto 0,39 0,40 80 x minuto 0,37 0,38 90 x minuto 0,35 0,36 100 x minuto 0,33 0,34 110 x minuto 0,32 0,33 120 x minuto 0,31 0,32 130 x minuto 0,29 0,30 Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Nota: se acepta tratar un QT prolongado cuando rebasa 0,46 segundos en los hombres y 0,47 segundos en las mujeres

31. Perturbaciones morfológicas (QT) 1. QT prolongado: - Idiopático: Asociado o no a sordera - Secundario a fármacos (quinidina, disopinamida, fenotiacinas, antidepresivos tricíclicos y propafenona - Secundario a hipopotasemia, cardiopatía isquémica, IMA, trastornos del sistema nervioso autónomo, prolapso de la válvula mitral, bradicardias extremas, hipotermia, hipocalcemia, acidosis, AVE. 2. QT acortado: - Taquicardia, - Hipertermia - Hipercalcemia: Con la característica de que un QT corto es la única manifestación ECG de esta situación. - Hiperpotasemia - Adrenalina y digitálicos. Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006.

32. ONDA U Se ve fundamentalmente en V1 y V2, generalmente debe tener idéntico sentido que la T que la precede y no mide más de 3 mm de altura. Ancho: 0,16-0,24 s Altura: 2 mm Curso de Electrocardiografía Básica. Policlínico Universitario Vedado. 2006. Origen no bien establecido (activación tardía de sectores miocárdicos ? ) Acompa ñ a a algunas cardiopatías congénitas, trastornos metabolismo del potasio, uso de digitálicos.
