Las fracturas del calcáneo representan el 60% de las fracturas del tarso y el 2% de todas las fracturas. Generalmente afectan a hombres de unos 40 años. Pueden ser causadas por caídas de gran altura o por compresión axial directa del calcáneo. El diagnóstico se realiza mediante radiografías y tomografía computarizada, y el tratamiento depende del grado de desplazamiento óseo, pudiendo ser conservador o quirúrgico.

1. FRACTURA DE CALCÁNEOCastillo Sánchez María del CarmenDel Angel López Ana LúzHernández Salazar Itzel Iyeharu

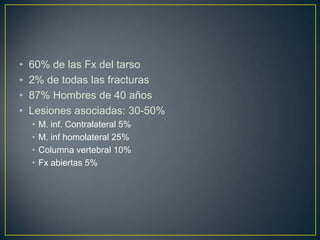

2. 60% de las Fx del tarso2% de todas las fracturas87% Hombres de 40 añosLesiones asociadas: 30-50%M. inf. Contralateral 5%M. infhomolateral 25%Columna vertebral 10%Fx abiertas 5%

3. PIE: AnatomíaHUESOS – Vista Lateral (Externa)Astrálago o TalusEscafoides (Navicular)Cuneiformes:Medial, Intermedio y LateralArticulación subtalar(talocalcánea o astralagocalcánea)Dedo Gordo del Pie (Hallux)CalcáneoProximal, Medial, Distal(Falanges)MetatarsosCuboidesDe: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

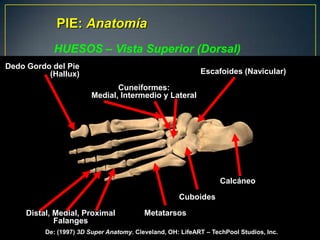

4. PIE: AnatomíaHUESOS – Vista Superior (Dorsal)Dedo Gordo del Pie (Hallux)Escafoides (Navicular)Cuneiformes:Medial, Intermedio y LateralCalcáneoCuboidesMetatarsosDistal, Medial, ProximalFalangesDe: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

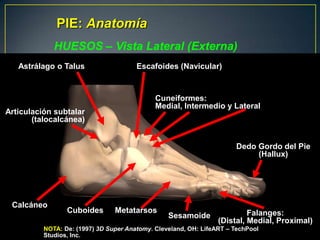

5. PIE: AnatomíaHUESOS – Vista Lateral (Externa)Astrálago o TalusEscafoides (Navicular)Cuneiformes:Medial, Intermedio y LateralArticulación subtalar(talocalcánea)Dedo Gordo del Pie (Hallux)CalcáneoCuboidesMetatarsosFalanges:(Distal, Medial, Proximal)SesamoideNOTA: De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

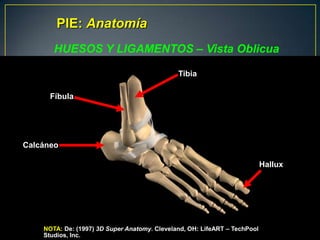

6. PIE: AnatomíaHUESOS Y LIGAMENTOS – Vista OblicuaTibiaFíbulaCalcáneoHalluxNOTA: De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

7. AnatomíaHUESOS Y MÚSCULOS – Vista OblicuaPeróneo LargoExtensor Corto de los DedosMaleoloPeróneo TertiusTendón de AquilesCalcáneoHalluxMetatarsosFalanges Distales o FalanginaNOTA: De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

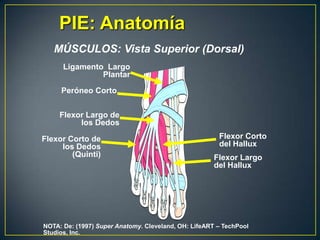

8. PIE: AnatomíaMÚSCULOS: Vista Superior (Dorsal)Ligamento Largo PlantarPeróneoCortoFlexor Largo de los DedosFlexor Corto del HalluxFlexor Corto de los Dedos (Quinti)Flexor Largo del HalluxNOTA: De: (1997) Super Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

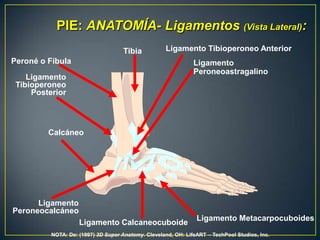

9. PIE: ANATOMÍA- Ligamentos (Vista Lateral):Ligamento Tibioperoneo AnteriorTibiaPeroné o FíbulaLigamento Peroneoastragalino Ligamento TibioperoneoPosteriorCalcáneoLigamento PeroneocalcáneoLigamento MetacarpocuboidesLigamento CalcaneocuboideNOTA: De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

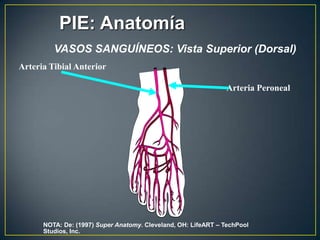

10. PIE: AnatomíaVASOS SANGUÍNEOS: Vista Superior (Dorsal)Arteria Tibial AnteriorArteria PeronealNOTA: De: (1997) Super Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

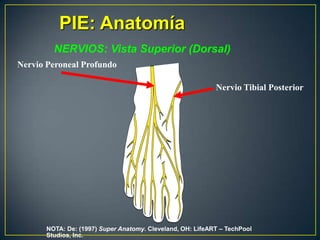

11. PIE: AnatomíaNERVIOS: Vista Superior (Dorsal)Nervio Peroneal ProfundoNervio Tibial PosteriorNOTA: De: (1997) Super Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

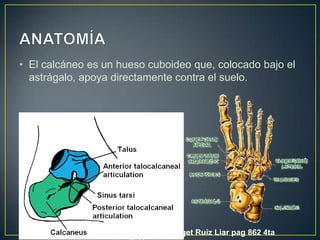

12. ANATOMÍAEl calcáneo es un hueso cuboideoque, colocado bajo el astrágalo, apoya directamente contra el suelo.Anatomía LatargetRuiz Liar pag 862 4ta edición

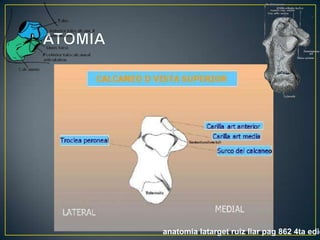

13. ANATOMÍAanatomialatargetruiz liar pag 862 4ta edición

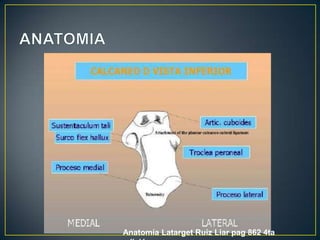

14. ANATOMIAAnatomía LatargetRuiz Liar pag 862 4ta edición

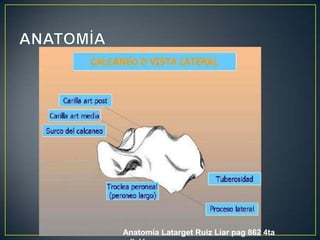

15. ANATOMÍAAnatomía LatargetRuiz Liar pag 862 4ta edición

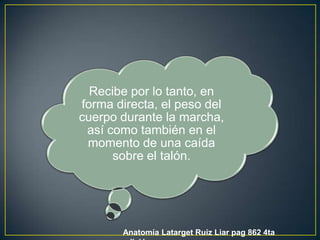

16. Anatomía LatargetRuiz Liar pag 862 4ta edición

17. Factores de riesgoDeportes EmpleosDe: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

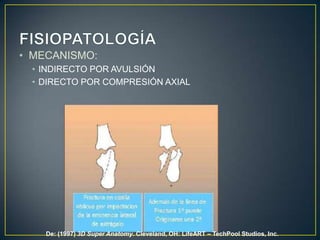

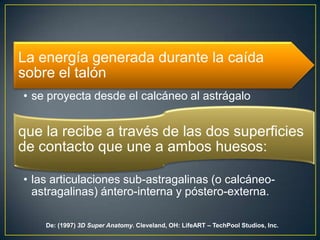

18. FISIOPATOLOGÍAMECANISMO:INDIRECTO POR AVULSIÓNDIRECTO POR COMPRESIÓN AXIALDe: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

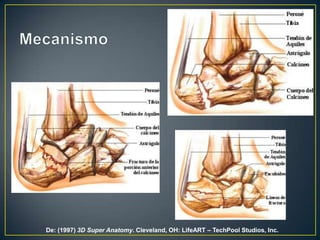

19. MecanismoDe: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

20. De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

21. De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

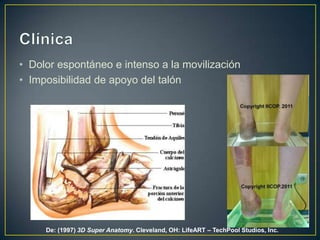

22. ClínicaDolor espontáneo e intenso a la movilizaciónImposibilidad de apoyo del talónDe: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

23. Clínica Edema intenso de talón e infiltración hemorrágica tempranaEnsanchamiento y acortamiento del talón con descenso del nivel de los maleolos (según el grado de desplazamiento)De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

24. De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

25. PRESENTACIÓN DE CASO CLÍNICO

26. IMMS Hospital HRG n°6 FECHA: 04-03-11CAMA: 630 N° AFILIACIÓN: 49967648621M78FICHA DE IDENTIFICACIÓNNOMBRE: M R EEDAD: 34 añosSEXO: masculinoOCUPACIÓN: guardia de seguridad FECHA DE NACIMIENTO: 29-10-76 LUGAR DE NACIMIENTO: Tampico, TamaulipasLUGAR DE RESIDENCIA: Altamira, Tamaulipas RELIGIÓN: católica ESCOLARIDAD: preparatoria ESTADO CIVIL: casadoRh: O+DIAGNÓSTICO: fractura multifragmentada de ambos calcáneos FECHA DE INGRESO: 01-03-11HORA DE INGRESO: 11:45 am

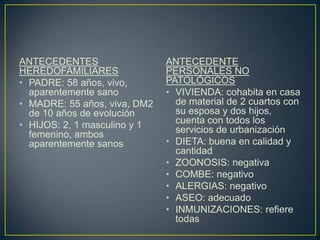

27. ANTECEDENTES HEREDOFAMILIARESPADRE: 58 años, vivo, aparentemente sanoMADRE: 55 años, viva, DM2 de 10 años de evoluciónHIJOS: 2, 1 masculino y 1 femenino, ambos aparentemente sanosANTECEDENTE PERSONALES NO PATOLÓGICOS VIVIENDA: cohabita en casa de material de 2 cuartos con su esposa y dos hijos, cuenta con todos los servicios de urbanizaciónDIETA: buena en calidad y cantidadZOONOSIS: negativaCOMBE: negativoALERGIAS: negativoASEO: adecuadoINMUNIZACIONES: refiere todas

28. ANTECEDENTES PERSONALES PATOLÓGICOSTABAQUISMO: positivo, ocasionalmente, uno cada 2 díasALCOHOLISMO: positivo, una vez al mes

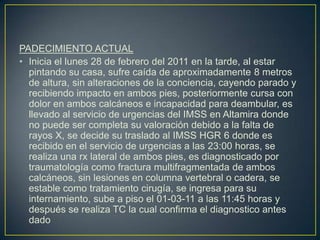

29. PADECIMIENTO ACTUALInicia el lunes 28 de febrero del 2011 en la tarde, al estar pintando su casa, sufre caída de aproximadamente 8 metros de altura, sin alteraciones de la conciencia, cayendo parado y recibiendo impacto en ambos pies, posteriormente cursa con dolor en ambos calcáneos e incapacidad para deambular, es llevado al servicio de urgencias del IMSS en Altamira donde no puede ser completa su valoración debido a la falta de rayos X, se decide su traslado al IMSS HGR 6 donde es recibido en el servicio de urgencias a las 23:00 horas, se realiza una rx lateral de ambos pies, es diagnosticado por traumatología como fractura multifragmentada de ambos calcáneos, sin lesiones en columna vertebral o cadera, se estable como tratamiento cirugía, se ingresa para su internamiento, sube a piso el 01-03-11 a las 11:45 horas y después se realiza TC la cual confirma el diagnostico antes dado

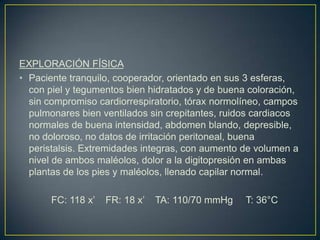

30. EXPLORACIÓN FÍSICA Paciente tranquilo, cooperador, orientado en sus 3 esferas, con piel y tegumentos bien hidratados y de buena coloración, sin compromiso cardiorrespiratorio, tórax normolíneo, campos pulmonares bien ventilados sin crepitantes, ruidos cardiacos normales de buena intensidad, abdomen blando, depresible, no doloroso, no datos de irritación peritoneal, buena peristalsis. Extremidades integras, con aumento de volumen a nivel de ambos maléolos, dolor a la digitopresión en ambas plantas de los pies y maléolos, llenado capilar normal. FC: 118 x’ FR: 18 x’ TA: 110/70 mmHg T: 36°C

31. Examen físico al ingreso a urgencias:Aumento de volumen en ambos maléolos dolor a la digitopresión en ambas plantas de los pies y maléolos FC: 118 x’ FR: 18 x’ TA: 110/70 mmHg T: 36°C

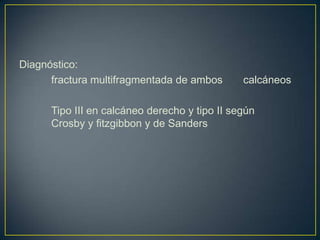

36. Diagnóstico: fractura multifragmentada de ambos calcáneos Tipo III en calcáneo derecho y tipo II según Crosby y fitzgibbon y de Sanders

39. TRATAMIENTO

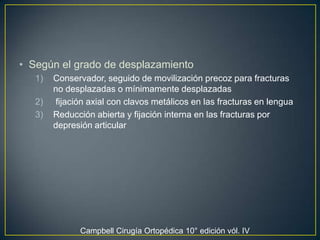

40. Según el grado de desplazamiento Conservador, seguido de movilización precoz para fracturas no desplazadas o mínimamente desplazadas fijación axial con clavos metálicos en las fracturas en lengua Reducción abierta y fijación interna en las fracturas por depresión articular Campbell Cirugía Ortopédica 10° edición vól. IV

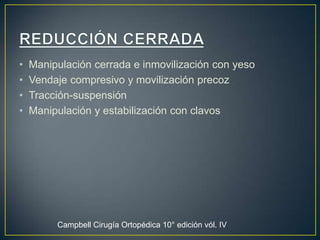

41. REDUCCIÓN CERRADA Manipulación cerrada e inmovilización con yeso Vendaje compresivo y movilización precozTracción-suspensión Manipulación y estabilización con clavos Campbell Cirugía Ortopédica 10° edición vól. IV

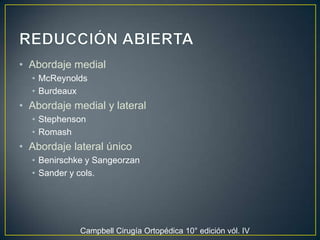

43. REDUCCIÓN ABIERTA Abordaje medialMcReynoldsBurdeauxAbordaje medial y lateral StephensonRomashAbordaje lateral único Benirschke y SangeorzanSander y cols. Campbell Cirugía Ortopédica 10° edición vól. IV

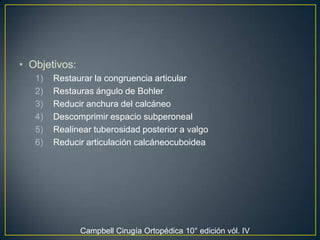

44. Objetivos: Restaurar la congruencia articular Restauras ángulo de BohlerReducir anchura del calcáneoDescomprimir espacio subperonealRealinear tuberosidad posterior a valgoReducir articulación calcáneocuboideaCampbell Cirugía Ortopédica 10° edición vól. IV

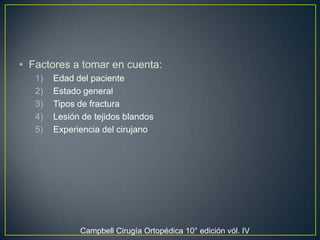

45. Factores a tomar en cuenta:Edad del pacienteEstado general Tipos de fracturaLesión de tejidos blandos Experiencia del cirujano Campbell Cirugía Ortopédica 10° edición vól. IV

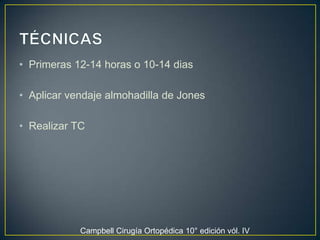

46. TÉCNICAS Primeras 12-14 horas o 10-14 diasAplicar vendaje almohadilla de Jones Realizar TC Campbell Cirugía Ortopédica 10° edición vól. IV

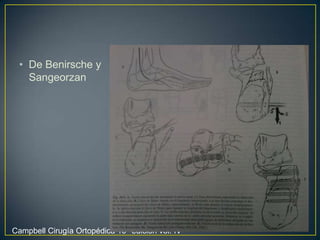

47. De Benirsche y SangeorzanCampbell Cirugía Ortopédica 10° edición vól. IV

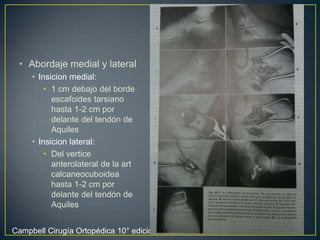

48. Abordaje medial y lateral Insicion medial:1 cm debajo del borde escafoides tarsiano hasta 1-2 cm por delante del tendón de Aquiles Insicion lateral:Del verticeanterolateral de la art calcaneocuboidea hasta 1-2 cm por delante del tendón de Aquiles Campbell Cirugía Ortopédica 10° edición vól. IV

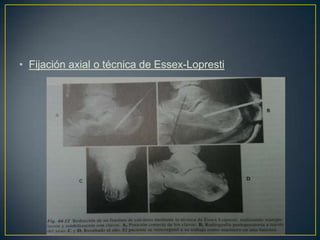

49. Fijación axial o técnica de Essex-Lopresti

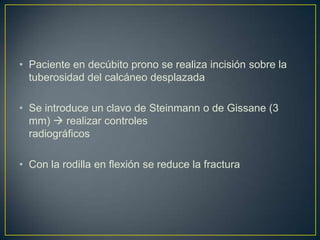

50. Paciente en decúbito prono se realiza incisión sobre la tuberosidad del calcáneo desplazadaSe introduce un clavo de Steinmann o de Gissane (3 mm)  realizar controles radiográficos Con la rodilla en flexión se reduce la fractura

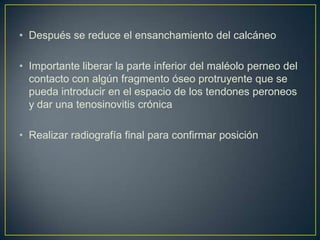

51. Después se reduce el ensanchamiento del calcáneoImportante liberar la parte inferior del maléolo perneo del contacto con algún fragmento óseo protruyente que se pueda introducir en el espacio de los tendones peroneos y dar una tenosinovitis crónica Realizar radiografía final para confirmar posición

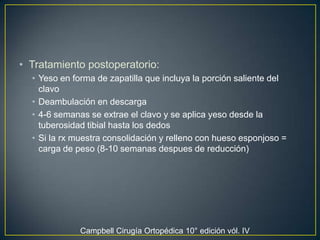

53. Tratamiento postoperatorio:Yeso en forma de zapatilla que incluya la porción saliente del clavoDeambulación en descarga 4-6 semanas se extrae el clavo y se aplica yeso desde la tuberosidad tibial hasta los dedosSi la rx muestra consolidación y relleno con hueso esponjoso = carga de peso (8-10 semanas despues de reducción) Campbell Cirugía Ortopédica 10° edición vól. IV

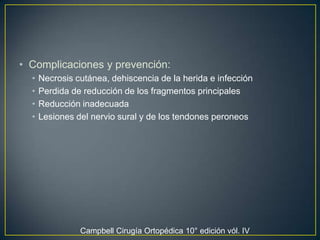

56. Complicaciones y prevención:Necrosis cutánea, dehiscencia de la herida e infección Perdida de reducción de los fragmentos principalesReducción inadecuadaLesiones del nervio sural y de los tendones peroneosCampbell Cirugía Ortopédica 10° edición vól. IV

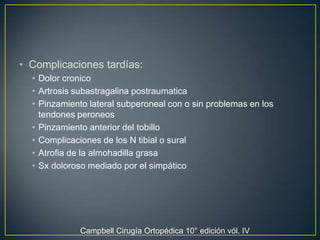

57. Complicaciones tardías:Dolor cronicoArtrosis subastragalinapostraumaticaPinzamiento lateral subperoneal con o sin problemas en los tendones peroneosPinzamiento anterior del tobilloComplicaciones de los N tibial o suralAtrofia de la almohadilla grasaSx doloroso mediado por el simpático Campbell Cirugía Ortopédica 10° edición vól. IV

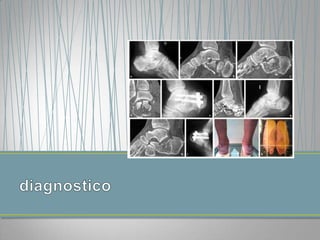

58. diagnostico

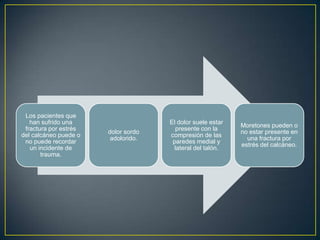

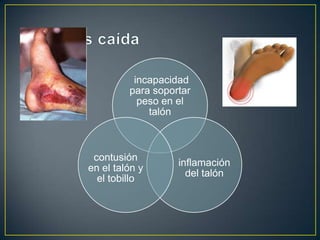

59. Síntomas caída

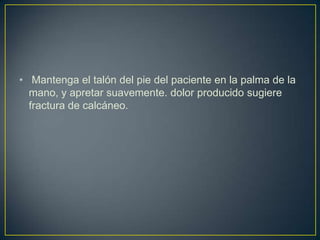

62. Mantenga el talón del pie del paciente en la palma de la mano, y apretar suavemente. dolor producido sugiere fractura de calcáneo.

63. Este patrón particular de equimosis, conocido como el signo de Mondor, es patognomónico de la fractura de calcáneo.

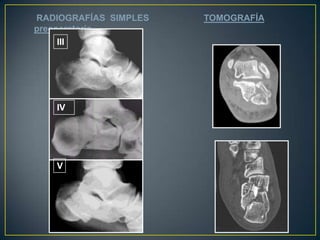

69. IIIIVVRADIOGRAFÍASSIMPLES TOMOGRAFÍApreoperatoria

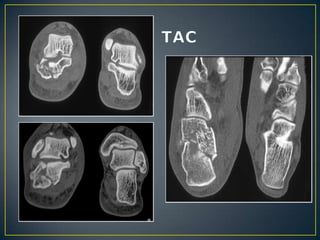

70. TAC

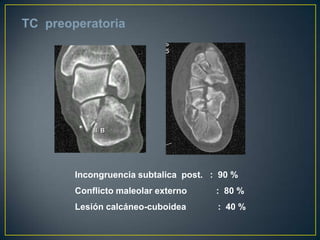

71. II BTC preoperatoriaIncongruencia subtalica post. : 90 %Conflicto maleolar externo : 80 %Lesión calcáneo-cuboidea : 40 %

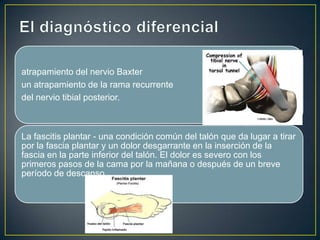

72. El diagnóstico diferencial

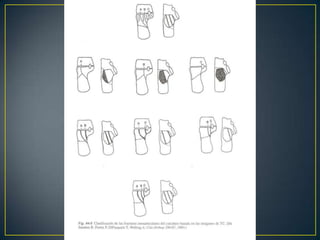

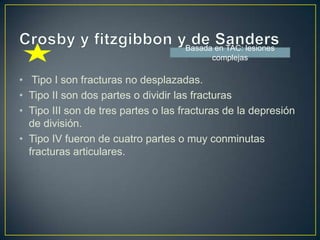

74. Crosby y fitzgibbon y de Sanders Tipo I son fracturas no desplazadas. Tipo II son dos partes o dividir las fracturasTipo III son de tres partes o las fracturas de la depresión de división. Tipo IV fueron de cuatro partes o muy conminutas fracturas articulares. Basada en TAC: lesiones complejas

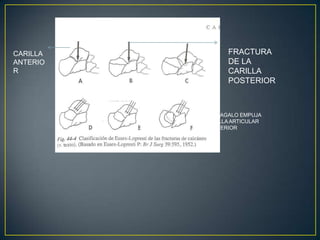

76. Clasificaciones El Essex-Lopresti Clasificación de las fracturas del calcáneo Tipo A - Tipo de Lengua Tipo B - Tipo Mixto depresión Essex-lopresti

77. FRACTURA DE LA CARILLA POSTERIORCARILLA ANTERIORASTRAGALO EMPUJA CARILLA ARTICULAR POSTERIOR

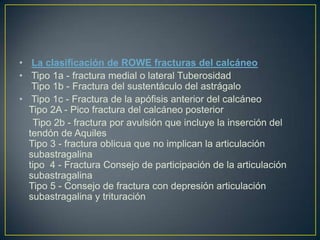

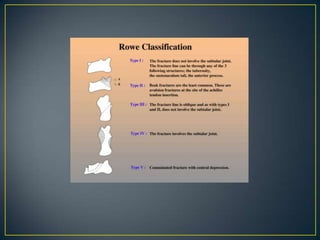

78. La clasificación de ROWE fracturas del calcáneo Tipo 1a - fractura medial o lateral Tuberosidad Tipo 1b - Fractura del sustentáculo del astrágalo Tipo 1c - Fractura de la apófisis anterior del calcáneo Tipo 2A - Pico fractura del calcáneo posterior Tipo 2b - fractura por avulsión que incluye la inserción del tendón de Aquiles Tipo 3 - fractura oblicua que no implican la articulación subastragalina tipo 4 - Fractura Consejo de participación de la articulación subastragalina Tipo 5 - Consejo de fractura con depresión articulación subastragalina y trituración

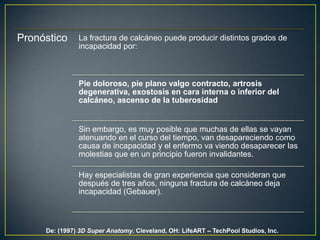

80. De: (1997) 3DSuper Anatomy. Cleveland, OH: LifeART – TechPool Studios, Inc.

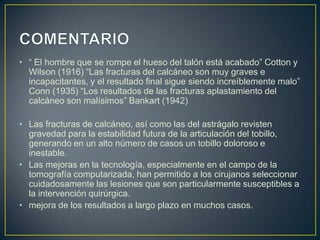

81. COMENTARIO“ El hombre que se rompe el hueso del talón está acabado” Cotton y Wilson (1916) “Las fracturas del calcáneo son muy graves e incapacitantes, y el resultado final sigue siendo increíblemente malo” Conn (1935) “Los resultados de las fracturas aplastamiento del calcáneo son malísimos” Bankart (1942)Las fracturas de calcáneo, así como las del astrágalo revisten gravedad para la estabilidad futura de la articulación del tobillo, generando en un alto número de casos un tobillo doloroso e inestable. Las mejoras en la tecnología, especialmente en el campo de la tomografía computarizada, han permitido a los cirujanos seleccionar cuidadosamente las lesiones que son particularmente susceptibles a la intervención quirúrgica.mejora de los resultados a largo plazo en muchos casos.
