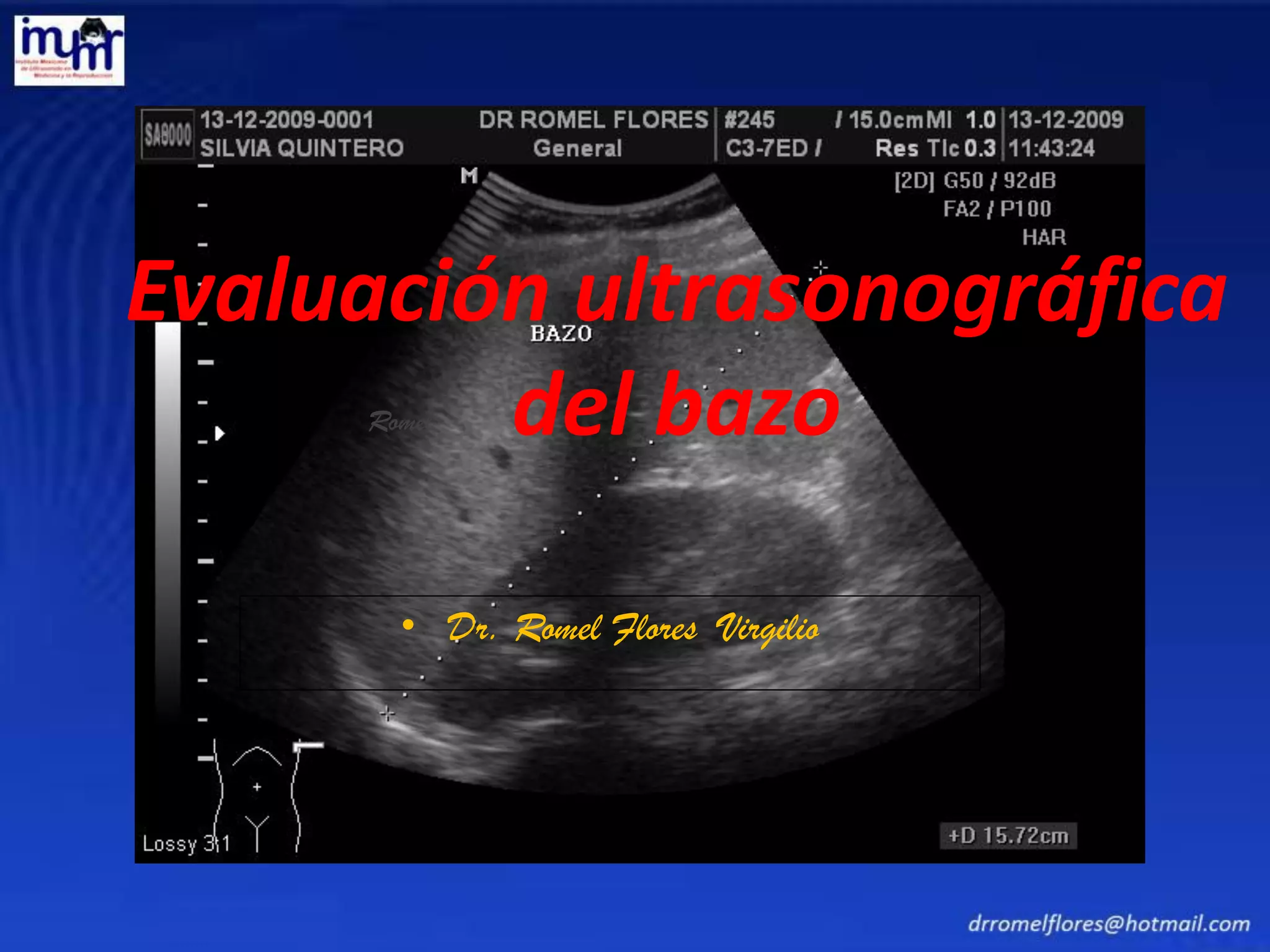

1. Evaluación ultrasonográfica
del bazo
• Dr. Romel Flores Virgilio
Romel

2. Durante el desarrollo, el bazo se
origina del mesodermo esplácnico.
El desarrollo del bazo se detecta
inicialmente alrededor del día 11
de gestación como una serie de
condensaciones mesenquimatosas
en el mesogastrio adyacente al
estómago y a la yema pancreática
dorsal, formándose el órgano
cuando se fusionan estos
agregados mesenquimatosos.
EMBRIOLOGIA

3. EMBRIÓN HUMANO DE 11 DÍAS
LONGITUD 3 mm
CON 14 SOMITAS
SACO AMNIOTICO
SACO VITELINO
SE OBSERVA UN SACO
AMNIOTICO (RELATIVAMENTE
TENSO) Y EL SACO VITELINO
(MENOS TENSO)
EMBRIÓN HUMANO DE 11
DÍAS
epiblasto

4. EPIBLASTO EMBRIONARIO
MESODERMO
EMBRIONARIO
MESODERMO LATERAL
MESODERMO ESPLÁCNICO
TEJIDO HEMANGIOBLÁSTICO
CÉLULAS SANGUÍNEAS ENDOTELIO DE LOS
VASOS SANGUÍNEOS
ECTODERMO
EMBRIONARIO
ENDODERMO
EMBRIONARIO
MESODERMO SOMÁTICO
MESODERMO

5. ENTRE LA QUINTA SEMANA Y LA SEXTA SEMAN DE GESTACIÓN LA
HEMATOPOYESIS ESTÁ ESTABLECIDA EN EL HÍGADO HASTA EL
SEXTO MES Y CONTINUA PROBABLEMENTE HASTA EL TÉRMINO
DEL EMBARAZO
SI SE HACE UN CORTE EN EL SENTIDO QUE LO INDICA LA LÍNEA VERDE, SE PUEDE VERSE
QUE EL HÍGADO (EN PÚRPURA), SE DERIVA DEL INTESTINO (EN AMARILLO), Y SE HUNDE
EN LA PARED DEL SEPTUM TRANSVERSUM (EN MARRÓN).

6. EMBRION HUMANO DE 13 DÍAS
DE GESTACIÓN
HÍGADO
ESTOMAGO
BAZO

8. EL BAZO SE TRANSFORMA EN
UN ÓRGANO HEMATOPOYÉTICO
DESDE APROXIMADAMENTE
DEL SEGUNDO AL SÉPTIMO
MES DE LA GESTACIÓN
BAZO

9. HÍGADO
SACOVITELINO
MÉDULA
ÓSEA
BA ZO
ESTERNÓN
COSTILLAS
TIBIAS
PRENATAL POSTNATAL
0 1 2 3 4 5 6 7 8 9 10 20 30 40 50 60 70
0
20
40
60
80
100
MESES AÑOS
NACIMIENTO
CELULARIDAD%

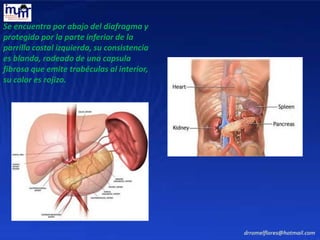

10. Se encuentra por abajo del diafragma y
protegido por la parte inferior de la
parrilla costal izquierda, su consistencia
es blanda, rodeado de una capsula
fibrosa que emite trabéculas al interior,
su color es rojizo.

11. El Bazo pesa de 100 a 250 gr., situado
dentro del abdomen, en la parte superior
izquierda (Hipocondrio izquierdo, o
Cuadrante Superior Izquierdo), es ovoide
con su eje mayor oblicuo de arriba hacia
abajo, paralela a la dirección de la 10a
costilla.

12. Se relaciona con el diafragma.
Costillas IX, X y XI.
Borde inferior del pulmón
izquierdo.
Pared posterior del estómago.
Cola del páncreas.
Polo superior del riñón izquierdo.
Glándula suprarrenal izquierda.
Angulo izquierdo del colón.

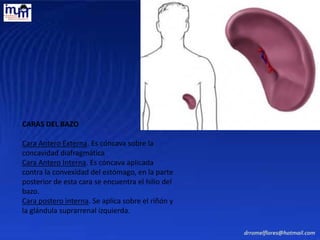

13. CARAS DEL BAZO
Cara Antero Externa. Es cóncava sobre la
concavidad diafragmática
Cara Antero Interna. Es cóncava aplicada
contra la convexidad del estómago, en la parte
posterior de esta cara se encuentra el hilio del
bazo.
Cara postero interna. Se aplica sobre el riñón y
la glándula suprarrenal izquierda.

14. LIGAMENTOS DEL BAZO
Su posición es conservado por cinco ligamentos
•Ligamento esplenodiafragmático
•Ligamento espleno cólico
•El ángulo preesplénico: une el bázo al ligamento gastrocólico
•Ligamento esplenogástrico
•Ligamento esplenorrenal
•Celda esplenica: El espacio ocupado por el bazo que queda vació
después de su extirpacion

15. ARTERIAS DEL BAZO
Arteria Esplénica, se origina del tronco celíaco, frente a la primera vértebra
lumbar.
En su trayecto suprapancreático se dirige a la izquierda transversalmente,
siguiendo el borde superior del páncreas, pasa por delante de la cola y
llega al hilio del bazo, dividiéndolo en dos ramas: superior e inferior.

16. Las venas más pequeñas se unen
para crear otras mayores
formando 6 ramas o más que
emergen del hilio y se unen para
formar la VENA ESPLENICA que es
la afluente de mayor calibre de la
vena porta.

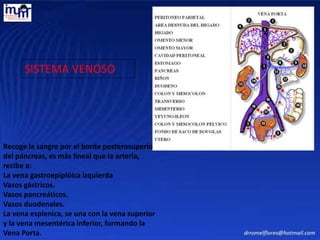

17. Recoge la sangre por el borde posterosuperior
del páncreas, es más lineal que la arteria,
recibe a:
La vena gastroepiplóica izquierda
Vasos gástricos.
Vasos pancreáticos.
Vasos duodenales.
La vena esplenica, se una con la vena superior
y la vena mesentérica inferior, formando la
Vena Porta.
SISTEMA VENOSO

18. hilio
vena esplénica
arteria esplénica
cápsula
venas trabeculares
arterias trabeculares
parénquima
Está cubierto por 2 capas:
Una serosa externa que deriva del peritoneo, y una interna fibroelástica.

19. La capa fibroelástica recubre el
órgano; en el hilio se prolonga,
profundiza y forma vainas a los
vasos. (trabéculas).
Las subdivisiones formadas por las
trabéculas y su contenido
constituyen la pulpa esplénica.

20. Trabecula
Arteria
trabecular
Corpusculos de malpigi
Pupla blanca
Pulpa roja
Senos venosos
Crdones de billroth
Vena trabecular

21. EL BAZO TIENE 5 FUNCIONES PRINCIPALES
1.- Sirve como reserva de células sanguíneas y de sangre, que en
caso de necesitarlas el organismo, son vertidas a la sangre.
2.- Durante la vida embrionaria, el bazo tiene capacidad
eritropoyética y leucopoyética, pero en el adulto normal se
forman en el bazo, solo: Linfocitos, Monocitos y Células
plasmaticas.
3.- Tiene función hemolítica, eliminando de la circulación los
hematíes envejecidos y alterados.
4.- Tiene función defensiva, ya que posee un poder fagocitario
importante.
5.- El bazo, es un órgano de depósito de hierro.

22. Mide: ADULTO
12 cm. de
longitudinal
7 cm. de
anteroposterior
5 cm. de
transverso
Pesa:
150 gr.
DIMENSIONES

23. EDAD LONGITUD
6 meses 6 cm
1 año 7 cm
2 años 8 cm
4 años 9 cm
6 años 9.5 cm
8 años 10 cm
10 años 11 cm
15 años 12 a 13 cm
PEDIATRICO

24. Indice esplénico. Diámetro longitudinal por
transverso en cm.
Grado 0 0-30 cm² No palpable
Grado I 31-60 cm² No palpable
Grado II 61-90 cm² Puede ser palpable
Grado III 91-120 cm² Palpable
Grado IV 121-más cm² Palpable
INDICE ESPLENICO

25. TECNICA DE RASTREO

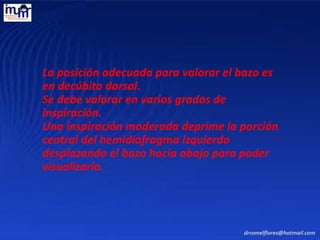

26. La posición adecuada para valorar el bazo es
en decúbito dorsal.
Se debe valorar en varios grados de
inspiración.
Una inspiración moderada deprime la porción
central del hemidiafragma izquierdo
desplazando el bazo hacia abajo para poder
visualizarlo.

27. La técnica del ultrasonido
no precisa preparación
se explora en varias posiciones.
Se obtienen cortes sagitales y
transversales, en inspiración mantenida
para que el bazo descienda y pueda ser
mejor observado.
Romel

28. El bazo aumenta de
tamaño durante y después
de la digestión.
Varía de acuerdo al estado
nutricional del individuo,
siendo mayor en los bien
nutridos.
El bazo es más grande en
los hombres.
Más grande en la raza
blanca.
EL BAZO
Romel

29. El bazo es homogéneo, con una
ecogenicidad muy similar al hígado
Romel

30. Se busca en eje mayor en la línea media axilar o axilar anterior.
El eje longitudinal se mide en el corte donde presente más tamaño.
El diámetro transverso es en la distancia mas ancha entre la
convexidad y el hilio.
Romel

31. ENFERMEDADES QUE SE ACOMPAÑAN DE
ESPLENOMEGALIA
INFECCIOSAS
TRASTORNOS DE INMUNORREGULACION
ALTERACION DEL FLUJO SANGUINEO ESPLENICO
ASOCIADAS A ERITROCITOS ANOMALOS
INFILTRATIVAS
DIVERSAS CAUSAS DESCONOCIDAS

32. INFECCIOSAS
Mononucleosis
infecciosa
Septicemia
Endocarditis bacteriana
Tuberculosis
Paludismo
Leishmaniasis
Tripanosomiasis
SIDA
Hepatitis viral
Sífilis congénita
Absceso esplénico
Histoplasmosis
ENFERMEDADES QUE SE ACOMPAÑAN DE
ESPLENOMEGALIA
Romel
Romel

33. Romel

34. TRASTORNOS DE
INMUNORREGULACION
Artritis reumatoide
Lupus eritematoso
sistémico
Anemias hemolíticas
inmunitarias
Linfadenopatía
angioinmunoblástica
Enfermedad del suero
Trombocitopenias y
neutropenias inmunitarias
ENFERMEDADES QUE SE ACOMPAÑAN DE
ESPLENOMEGALIA
Romel

35. ALTERACION DEL FLUJO
SANGUINEO ESPLENICO
Cirrosis de Laennec y
postnecrótica
Obstrucción de la vena hepática.
Esquistosomiasis hepática
Cavernomatosis de la vena porta
Obstrucción de la vena esplénica
Insuficiencia cardiaca congestiva
Aneurisma de la vena esplénica
ENFERMEDADES QUE SE ACOMPAÑAN DE
ESPLENOMEGALIA
Romel

36. HIPERTENSION PORTAL
Romel

37. Romel

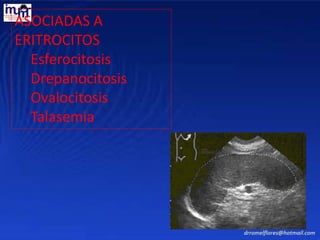

38. ASOCIADAS A
ERITROCITOS
Esferocitosis
Drepanocitosis
Ovalocitosis
Talasemia
Romel

39. INFILTRATIVAS
BENIGNAS
Enfermedad de Gaucher, Síndrome de
Hurler, granulomatosis multifocal,
hematopoyesis extramedular,
hamartomas, fibromas,
hemangiomas, linfangiomas, quistes
esplénicos.
MALIGNAS
Leucemias, linfomas, linfoma de
Hodkin, tumores esplénicos
primarios, angiosarcomas,
metástasis, síndromes
mieloproliferativos.

40. DIVERSAS Y CAUSAS
DESCONOCIDAS
Esplenomegalia idiopática
Tirotoxicosis
Anemia por deficiencia de
hierro
Sarcoidosis
Beriliosis
Linfadenitis histiocitaria
necrosante

41. E. MODERADA
Hipertensión porta.
Infección.
Sida.
E. MUY MARCADA
Leucemia.
Linfoma.
Mononucleosis infecciosa.
Mielofibrosis.
Esplenomegalia

42. Presentan las mismas
características que en otros
órganos del cuerpo:
Areas anecoicas
Paredes bien definidas
Contornos suaves
Reforzamiento sónico
posterior.
QUISTES

43. Infecciosos
Postraumáticos
Congénitos
Seudoquistes
pancreáticos
Abscesos.
Quistes esplenicos

44. MASAS SOLIDAS
INFECCIONES
GRANULOMATOSAS PREVIAS.
Son lesiones hiperecogénicas,
brillantes y focalizadas, con o sin
sombra.
Las causas más frecuentes son:
Tuberculosis
Histoplasmosis
Sarcoidosis

45. TUBERCULOSIS

46. MASAS SOLIDAS
METASTASIS
• Suele ser un fenómeno tardío.
• Los orígenes primarios más frecuentes son:
– Melanoma maligno
– Linfoma
– Leucemia
• Los orígenes primarios menos frecuentes son:
– Ovario
– Mama
– Pulmón
– Estómago

47. MASAS SOLIDAS
MALIGNAS PRIMARIAS
Son muy raras.
El más frecuente es el
linfoma.
Romel

48. MASAS SOLIDAS
METASTASIS
• Pueden ser hipoecogénicas, hiperecogénicas o
de ecogenicidad mixta.

49. Metastasis de un melanoma
Metastasis de Carcinoide

50. METASTASIS

51. HEMANGIOMAS
• Tumor formado por un cúmulo de vasos
sanguíneos dilatados.
• Es menos frecuente que en el hígado.
• Habitualmente son aislados.
• Son lesiones de ecogenicidad mixta, con
cavidades quísticas.
• Ocasionalmente presentan calcificación.

52. HEMANGIOMA

53. HEMANGIOMA

54. Linfoma n o Hodking
Quiste Hidatitidico del Bazo

55. Hemangioma quistico
Agiomiolipoma

56. HEMANGIOMA
Ca glándula supra renal

57. INFARTO ESPLENICO
• Es una de las causas
más frecuentes de
lesiones focalizadas.
• Se presenta como una
lesión hipoecogénica,
periférica y en forma
de cuña.
• Puede mostrar también
un aspecto nodular, y si
sufre fibrosis puede ser
hiperecogénica.

58. TRAUMA ESPLENICO
En un paciente
politraumatizado es
fundamental la
evaluación inicial para
planificar
cuidadosamente el
manejo posterior, por lo
cual una anamnesis
cuidadosa en donde se
especifique el mecanismo
de lesión, energía de
impacto

59. TRAUMA ESPLENICO
. Los signos
Kehr (dolor propagado a hombro
izquierdo),
Pitt y Ballance (matidez que
cambia con los decúbitos)
Saegesser (dolor cervical por
irritación frénica) son muy poco
frecuentes en los niños y ausentes
en caso de compromiso de
conciencia.
Es muy importante el concepto de que ningún examen debe retrasar el manejo agresivo de un
paciente hemodinámicamente inestable.

60. TRAUMATISMO
• El US es muy útil en las
lesiones no penetrantes del
abdomen.
• Cuando el bazo se lesiona
pueden darse 2 situaciones:
– CAPSULA INTACTA:
Hematoma
intraparenquimatoso o
subcapsular.
– CAPSULA ROTA: Hematoma
intraperitoneal focal o
difuso.

61. TRAUMATISMO
• Inmediatamente
después del
traumatismo, el
hematoma es líquido y
se identifica muy fácil.
• Cuando han pasado
24-48 horas, la sangre
coagulada puede no
diferenciarse del
parénquima normal.
• Posteriormente el
coágulo se licua y se
identifica fácilmente.
Romel

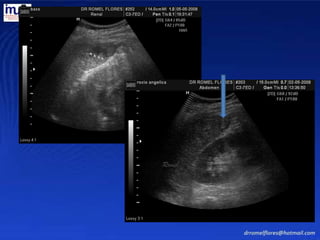

62. Romel
Romel

63. Romel

64. TRAUMATISMO
CAPSULA ROTA
• Se visualiza líquido
libre rodeando al
bazo en el cuadrante
superior izquierdo.
• Aunque el líquido
pudiera diseminarse
a toda la cavidad
peritoneal, la
mayoría de las veces
se encuentra en el
cuadrante superior
izquierdo.
Romel

65. TRAUMATISMO
• Si el hematoma tiene
forma de semi luna y
se adapta al contorno
esplénico, el
hematoma es
subcapsular.
• Si el hematoma es
irregular, el hematoma
es periesplénico.

66. TRAUMATISMO
• Las colecciones peri
esplénicas pueden
persistir semanas o
meses después del
traumatismo.
• Puede haber
ruptura “tardía” del
bazo por apertura
de un hematoma
periesplénico a la
cavidad peritoneal.
• Un hematoma
puede resolverse o
crear un absceso.
Hematoma esplénico

67. Traumatismo Abdominal Contuso con Lesión
Esplénica
Internación en Unidad de Cuidados Intensivos
o manejo en Unidad de Urgencias
Resucitación y Estabilización
Hemodinámica
Inestable Estable
1- Sangrado Masivo Observación-Reevaluación
sin respuesta adecuada Ecografía - Tomografía
2. Lesiones intra abdominales o
toráxicas Asociadas
Deterioro Clínico Estable
Cumple Protocolo
Cirugía
Tratamiento Médico
Actitud conservadora

68. Escala de Lesion Esplénica de la American Association for the Surgery of Trauma
(AAST) (Revisión 1994)
ORGAN INJURY SCALING COMMITTEE O.I.S.
Spleen Injury Scale
GRADO DE LESION
CARACTERÍSTICA LESIONAL AIS 90
Grado I
 Hematoma subcapsular esplénico sin expansión ocupando menos del
10% del área total.
 Laceración - ruptura capsular menor a 1 cm de profundidad y sin sangrado activo.
2
GRADO II
 Hematoma subcapsular sin expansión un área de 10 % al 50 % de superficie sin
expansión menor a 5 cm de diámetro..
 Hematoma intraparenquimatoso sin expansión con menos de 2 cm de diámetro.
 Laceración de la cápsula o del parénquima de 1 a 3 cm de profundidad, con
sangrado activo pero sin compromiso de los vasos trabeculares.
333 2
GRADO III
 Hematoma subcapsular, intraparenquimatoso c/ expansión.
 Hematoma subcapsular con sangrado activo o hematoma subcapsular
mayor de 50% del área total.
 Laceración del parénquima, mayor de 3 cm de profundidad
o que afecta vasos trabeculares.
2
3
3
GRADO IV
 Hematoma intraparenquimatoso roto, con sangrado activo
 Laceración de vasos segmentarios, o hiliares causando una desvascularización
severa (mayor del 25% del volumen esplénico).
4
GRADO V
 Bazo completamente destruído (pulverizado) o separado completamente
del pedículo vascular.
 Laceración del pedículo vascular que desvasculariza el bazo
completamente.
5

69. Gracias
